Senfu WaterCooler II - система водяного охлаждения

Пред. ... 1 2 3 4 5 ... След. Конец
всего страниц: 7 | Все

Введение

Надоели все эти воздушные кулеры. Что может быть проще, чем радиатор с прикрученным к нему вентилятором? Разве что просто радиатор? За всё время существования кулеров для PC конструктивно ничего не изменилось. Конечно, мы видели различные конфигурации радиаторов, установку двух вентиляторов и использование всякой электроники для сигнализации. Но так, или иначе, воздушные кулеры малоэффективны при охлаждении небольших горячих поверхностей, коими и являются процессоры сегодняшних компьютеров. Уже современные медные кулеры с быстрыми вентиляторами отличаются по производительности друг от друга на единицы градусов, потому что предел их способностей уже совсем близко. Порой кажется, что мы прошли этот предел ещё полгода назад и теперь обычные кулеры уже творят чудеса охлаждения, на которые они неспособны по природе. Возможно, так оно и есть. Альтернативой воздушному охлаждению является водяное. Вода чаще используется для охлаждения в повседневной жизни. Вода имеет большую плотность и теплопроводность, чем воздух. При использовании водяного охлаждения мы можем контролировать процесс теплоотдачи на каждом этапе - когда тепло отводится от процессора, когда переносится в теплообменники и переходит в окружающую атмосферу и когда она проходит на второй круг.

Если сравнивать охлаждение по соотношению производительность/шум, то водяные системы, бесспорно, выигрывают у воздушных. Водяная система, кроме того, обладает возможностью вообще не нагревать атмосферу внутри компьютера, чего не может практически ни один воздушный кулер. В принципе, водяная система может работать полностью бесшумно, если все силовые агрегаты вынести за пределы рабочего места. Конечно же, обычные кулеры этого делать не позволяют. Один и тот же водяной контур, работающий с тем же количеством водяных помп и вентиляторов, может охлаждать полностью весь компьютер - винчестер, процессор, видеокарту, системный чип и даже блок питания. Конечно же, стандартный кулер этого не позволит. Водяная система охлаждения может работать от независимого источника питания, она может не нагружать ваш блок питания и включаться независимо от компьютера, даже до его запуска, чтобы начать охлаждение до того, как процессор начнёт нагреваться. Это просто необходимо при запуске сильно разогнанного процессора. Водяная система может комбинироваться с термоэлектрическими модулями Пельтье и охлаждать их значительно эффективнее, чем воздушная. Так почему же вы всё ещё не используете воду?

Немного физики

Материал, используемый для охлаждающего тела, будь то жидкость внутри системы охлаждения, или металл для радиатора, мы охарактеризуем двумя свойствами - теплоёмкостью и теплопроводностью. Эти два свойства для металлов, газов и жидкостей очень сильно различаются.

Теплоёмкость - количество теплоты, которое нужно сообщить данному телу, чтобы повысить его температуру на один градус. При остывании на один градус тело отдаёт такое же количество тепла. Теплоёмкость пропорциональна массе тела. Теплоёмкость единицы массы тела называется удельной теплоёмкостью.

Удельная теплоёмкость 20оС равна [ДЖ / Кг*К]:

  • Вода - 4200

  • Воздух - 1010

  • Алюминий - 880

  • Медь - 385

  • Свинец - 130

Для кулера чем меньше теплоёмкость, тем хуже. Вот почему медные радиаторы всегда "теплее" алюминиевых. Как видно, вода имеет более чем в десять раз высокую теплоёмкость, чем медь.

Физические свойства воды куда более благоприятные для охлаждения, чем свойства тех же металлов - алюминия, или меди. Для кулера важно, какая у материала охлаждающего тела теплоёмкость и теплопроводность. Теплоёмкость определит, в конечном итоге, насколько нагреется то тело из данного материала. Тут нам надо, чтобы тело забирало как можно больше тепла, а нагревалось при этом слабо.

Теплопроводность - это передача тепла в телах, не сопровождающаяся перемещением составляющих их частиц.  Т. является мерой быстроты выравнивания температур различных точек тела.

Теплопроводность равна [ДЖ / М*с*К]:

  • Вода - 0,63

  • Медь - 385

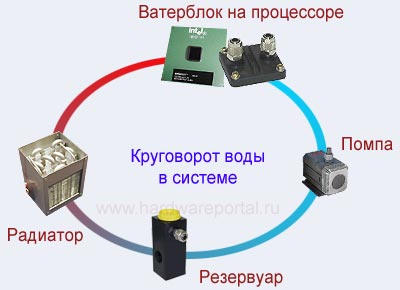

Если говорить о теплопроводности, то, конечно, у воды она вообще очень низкая. Но всё дело в том, что для устройств водяного охлаждения, где вода циркулирует под действием внешнего нагнетателя, чем ниже теплопроводность - тем лучше. Холодная вода в радиаторе не будет забирать тепло у воды, проходящей через ватерблок. Поэтому её температура в разных частях контура будет различной. В результате, при подходе к ватерблоку, вода будет достаточно холодной. Наглядно температуру воды в системе демонстрирует наша диаграмма.

Круговорот воды в системе

Если бы мы использовали вещество с высокой теплопроводностью, как у меди, то всё охлаждающее тело во всём контуре имело бы одну среднюю температуру и ни к чему хорошему это бы не привело. Это был бы аналог нашего стандартного кулера. Теплопроводность у газов самая низкая, поэтому чтобы увеличить эффективность охлаждения, нам надо привести в движение частицы газа, проще говоря, двигать воздух мимо охлаждаемого тела, чем и занимаются вентиляторы на воздушных кулерах. Из-за низкой теплопроводности мы также должны перегонять воду по контуру, но ещё раз повторю, что в нашем случае низкая теплопроводность - это преимущества воды.

Почему мы используем воду при охлаждении, а не другие жидкости? Прежде всего, вода - самая безопасная жидкость. Она не разъедает резиновые прокладки, не вредит помпе и другим пластиковым элементам системы. Вязкость воды относительно низкая для жидкости и уменьшается при повышении температуры, её теплоёмкость наиболее высокая среди известных жидкостей и твердых веществ, её теплопроводность наибольшая среди обычных жидкостей, исключая ртуть. Кроме того, вода - самое дешёвое охлаждающее тело, доступное каждому (не в пустыне живём). Перед употреблением воду рекомендуется очищать через бытовой фильтр, кипятить и давать ей отстояться несколько часов.

Безопасность

Человек, как и большинство животных, боится огня и воды. Века эволюции притупили страх воды, и теперь мы покорили эту стихию, заставив её вырабатывать электроэнергию, резать камни и согревать наши дома. Пришло время заставить воду сослужить нам ещё одну службу - охладить новейшие процессоры, видеокарты и материнские платы. Но мы всё ещё боимся воды, потому что для электроники компьютера присутствие воды опасно и смертельно. Вода в открытом виде, попадая влагой, испарениями, или просто сливаясь с потолка, от затопившего вас соседа, при попадании на рабочий компьютер вызовет короткое замыкание его цепей. Хороший ATX блок питания плюс хорошая материнская плата, конечно, могут успеть отключить компьютер при КЗ, но успешность отключения зависит от того, куда попала влага. А если отключение произойдёт слишком поздно, то четырёхсотдолларовая видеокарта может просто умереть. И по гарантии её не обменяют. Вот почему многие из нас потенциально боятся пускать воду внутрь компьютера. Если заключённая в трубки, она вырвется наружу - ваш компьютер, скорее всего, понесёт тяжёлые потери. Объяснить, что вода может быть безопасна для использования рядом с электроникой легко, но заставить поверить в это намного сложнее. И даже самые дорогие комплектующие системы водяного охлаждения не гарантируют на 100% безопасность системы.

Производители водяного охлаждения

Систему водяного охлаждения можно сделать самому. Полностью производить её невыгодно, поэтому ни один из производителей не делает комплекты водяного охлаждения сам, от и до. Многие из известных нам имён производителей водяных кулеров (Danger Dan, Swiftech, Innovatek) выпускают только водяные блоки и если и продают комплекты, то составляют их из частей, купленных на стороне. Но даже те, кто заявляет, что они сделали водяной кулер сами и полностью, скорее всего, просто обманывают, потому что на создание водяных помп уйдёт столько производственных мощностей, сколько на всё остальное вместе взятое. А водяная помпа - основной компонент системы охлаждения. Поэтому производители закупают их на стороне, укладывают в свою упаковку и продают в тридорого. Среди таких компаний-производителей систем водяного охлаждения особенно выделяется Senfu, тайваньский производитель, ставший символом ватерклокинга.

WaterBlock [ватерблок] - элемент системы водяного охлаждения, устанавливающийся на охлаждаемый элемент - процессор, или чип. Передаёт тепло охлаждаемого элемента охлаждающему телу (воде, маслу, тосолу, или другой жидкости).

WaterCooler [ватеркулер] - то же, что и система водяного охлаждения. Полный комплект, включает всё, что необходимо для охлаждения водой.

WaterCooling [ватеркулинг] - охлаждение водой. Термин, ставший уже официальным у оверклокеров всего мира.

WaterClocking [ватерклокинг] - от англ. WaterCooling Overclocking - разгон с помощью водяного охлаждения. Термин (C) LIKE OFF 2002.

Действительно, на фоне конкурентов Senfu выглядит очень хорошо. Эта компания, возможно, и не имеет таких производственных мощностей, как кто-нибудь другой, но инженеры и конструкторы Senfu имея большой опыт, разрабатывают детали высокого класса, продуманные от начала и до конца с уникальными особенностями. И сегодня мы проверим, действительно ли продукция Senfu заслуживает той высокой репутации, которая сложилась у западных оверклокеров. Мы рассмотрим последнюю разработку Senfu - WaterCooler II.

Как и большинство подобных систем охлаждения, Senfu WaterCooler II продаётся по частям и вместе. Что это значит? Значит, что вы можете купить как полностью комплект для охлаждения процессора, так и отдельно ватерблок, или помпу. Полный комплект ватеркулера позволяет охлаждать только процессор. В четырёх коробках поставляются: резервуар для воды, ватерблок, водяная помпа, радиатор для воды, три соединительных трубки, водонепроницаемая лента, самоклеющиеся поролоновые подушки, две запасные резиновые прокладки, отвёртка и герметик.
