Спутниковый интернет: выбираем антенну

Введение

После того, как вы выбрали, через какого провайдера спутникового интернета вы собираетесь работать, самое время заняться выбором спутниковой антенны, или как её уже привыкли называть, "тарелки". В действительности, выбор спутниковой тарелки - дело очень простое. Вам не потребуется знать никаких формул и не нужно никаких расчётов. Можно вообще понадеяться на продавцов, что они подберут вам антенну, но лучше всё же выбор делать самим. Сегодня некоторые компании предлагают готовые комплекты для спутникового интернета. Так, например, продают комплекты для Europe OnLine, состоящие из DVB карты Technisat SkyStar 2, спутниковой тарелки и абонемента на пользование сервисом в течение нескольких месяцев. Продавец такого комплекта, как правило, обязуется установить вам антенну, настроить программное обеспечение и сдать спутниковый интернет, что называется, под ключ. Покупая такие комплекты, вы здорово переплачиваете, потому что спутниковый интернет в России - это пока что удел организаций, или богатых частников, а потому в таких комплектах и накручивают цену. Причём, с виду может показаться, что цены реальные, ведь DVB плата и тарелка будет стоить почти столько же, сколько в других магазинах, а вот кабель и монтажные работы вам выльются в большую сумму, чем если бы вы вызвали другого мастера, да и кабель купили бы сами, но об этом мы ещё поговорим. А пока что давайте перейдём непосредственно к выбору.

Выбор по покрытию

На сайте спутникового провайдера, или на других вебсайтах подобной направленности вы можете найти карты покрытия транспондером спутника вашей местности. Рассмотрим выбор тарелки на примере спутника Sirius-2. Перед нами карта, определяющая азимут и угол наклона к горизонту спутниковой тарелки с разных точек мира. Это карта посредственного качества, возможно вы найдёте карту с более высоким разрешением, но для нашего выбора тарелки её вполне хватит. Нам надо найти примерно, где на карте наш город. К примеру, он где-то там, где находится красная точка. Она находится между двумя вертикально идущими линиями, указывающими азимут - между 205 и 210 градусами и между двумя горизонтально идущими линиями, указывающими угол наклона - 26 и 27 градусов. Если бы мы жили в Амстердаме, то азимут был бы равен 180 градусам, то есть тарелка смотрела бы строго на юг под углом 30 градусов (как вы помните, на картах юг внизу, а север вверху). Теперь просто берите компас и смотрите в сторону юго-запада и примерно определите угол 26-27 градусов к горизонту. Вам не нужны точные значения - просто посмотрите, чтобы на прямой линии от вас до спутника не было высоковольтных линий электропередач, зданий, деревьев, или других затеняющих объектов. Если их нет - переходим к выбору диаметра тарелки. Если у вас на пути стоят препятствия и нет никакой возможности поставить тарелку выше них, или в другом месте, то всё - выбирайте другого спутникового провайдера на другом спутнике. Если же вы не можете сориентироваться по карте, или сомневаетесь в том, будет ли ближайший тополь для вас препятствием - вызовите мастера, чтобы он просто указал вам направление спутника. После работы у него это займёт пару минут, а вам будет стоить буквально копейки.

Азимут и угол наклона для спутника Sirius-2

Когда я позвонил мастеру по установке антенн и спросил его, куда надо ориентироваться, чтобы настроиться на спутник, он просто сказал мне, что в три часа дня место для установки должно быть освещено солнцем. Как в старых приключенческих фильмах, в три часа луч солнца указал мне место, куда ставить тарелку. Как ни странно, рядом стоящие деревья не заслоняли сигнал. До этого я пару часов провозился с картами и компасами, хотя первоначально предложил то же самое место. Ну это так, к слову, чтобы вы знали, что выбор места установки - не такая уж сложная задача. Надеюсь, что у вас ближайшие здания не заслоняют обзор и вы можете переходить к выбору диаметра тарелки.

Скачиваем вторую карту, определяющую размер тарелки в различных областях Европы для спутника Sirius-2. Как видно, чем дальше вы живёте от Европы, тем больше тарелка вам нужна. Ориентироваться по такой карте просто, если вы хотя бы знакомы с политической картой мира. Как видно, европейская часть России может использовать 90-см тарелки, а тем, кто живёт восточнее, надо будет платить за 120-180см антенны.

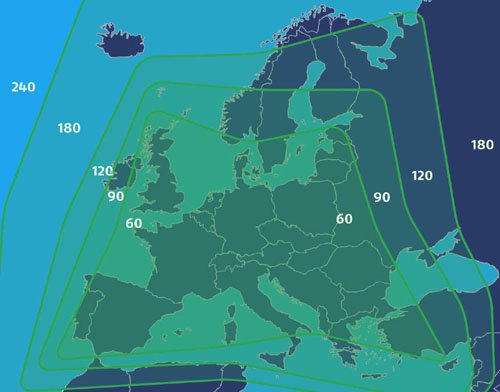

Карта покрытия Sirius-2

Некоторые провайдеры спутникового интернета имеют готовые таблицы, в которых рассчитаны размеры тарелок для всех крупных городов в зоне покрытия. Но всё же, насколько эти цифры соответствуют правде? Мои знакомые, которые уже несколько раз обжигались с выбором спутника и антенны, вывели простое правило - тарелку надо брать с запасом. То есть, написано 90 см - бери 120 см, написано 60 см - бери 90. Для России это наиболее актуально, потому что мы всё же находимся не в центре покрытия этого спутника, где 60 см антенны можно использовать без проблем, а там, где сигнал уже слабее. Тем более, на качество принимаемого сигнала ещё влияют и погодные условия. Спустилась облачность, и 90 см тарелка уже не в состоянии обеспечить должного приёма, а на 120 см берётся отлично. Это, конечно, не важно, если смотреть ТВ-программы, но ведь мы скачиваем файлы а для работы с данными диаметр тарелки лучше взять больше, чем нужен для просмотра телевидения. Конечно, это не обязательно - брать тарелку большего размера, чем предлагается, тем более, что с увеличением размера стоимость антенны резко возрастает, но помнить об этом стоит. Тем более, что как вы видите, к примеру, 90 см зона на карте представляет в ширину почти 10 мм. Это значит, что и с левого края и с правого края 90см области вам потребуется один и тот же диаметр для приема в любую погоду? Едва ли.

Выбор типа антенны

Чтобы понять выбор спутниковой антенны, надо иметь представления, как она работает. А работает она очень просто. Сама антенна, тарелка в нашем понимании, является ни чем иным, как отражателем - своеобразное зеркало, концентрирующее падающий на него сигнал на приёмнике - конвертере. Конвертер уже принятый сигнал преобразует в понятный для ресивера и передаёт его по кабелю. Поэтому к самой тарелке никаких проводов не подходит - они подходят к маленькой коробочке, конвертеру. Комплект из отражателя и конвертера и является самой спутниковой антенной. И в зависимости от конструкции, антенны делятся на два основных типа - прямофокусные и офсетные.

Прямофокусные антенны

Зеркало антенны имеет параболическую форму. Прямофокусные антенны представляют собой срез параболы, её вершину и ветви. Они располагаются под прямым углом к направлению на спутник и отражают принятый сигнал в точку, расположенную на оси параболы. В этой точке и крепится конвертер. В зависимости от того, насколько далеко от центра антенны расположен конвертер, они также делятся на короткофокусные и длиннофокусные. Но это уже не имеет значения.

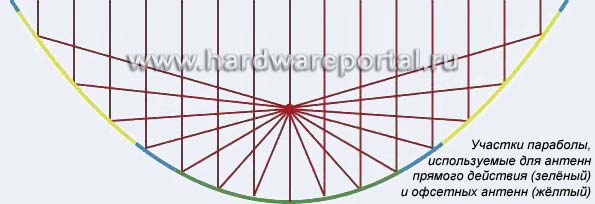

Парабола антенны

Прямофокусная антенна имеет свои недостатки и преимущества. Так как конвертер расположен в центре антенны, прямо на пути подходящих к отражателю волн, то он затеняет собой некоторую часть зеркала. Из-за этого недостатка Прямофокусные антенны изготавливают изначально большого диаметра. Уже у полутораметровой тарелки площадь, закрываемая конвертером, достаточно мала относительно площади зеркала, чтобы не брать её в расчёт. Из-за того, что прямофокусная тарелка в анфас абсолютно круглая, она концентрирует волны в ровную точку на конвертере. Кроме этого достоинства, прямофокусная антенна с большим диаметром наиболее эффективно использует площадь своего отражателя, потому что волна приходит на всю её поверхность и от каждой незатенённой точки отражается в конвертер. У офсетной же тарелки примерно 10% площади не используется из-за её формы. В силу этих причин прямофокусные антенны изготавливаются больших размеров и используются при профессиональном приёме, где важнее всего качество.

Прямофокусная алюминиевая антенна

Недостатков у этого типа тарелок также хватает. Первый - такую антенну неудобно крепить на стенке здания, потому что для этого придётся делать длинный выносной кронштейн. Прямофокусная тарелка имеет больший угол наклона к горизонту, а это значит, что при настройке на один и тот же спутник, она будет стоять более "горизонтально", чем офсетная. В результате снег, вода, осенние листья и грязь будут скапливаться на отражателе и ухудшать его свойства. И это ещё одна причина, по которой для домашнего использования лучше иметь офсетную тарелку.

Офсетные антенны

Если взять параболу и использовать только часть её ветви, то мы получим офсетную антенну. При том же положении, точка, в которую будет происходить отражение, будет смещена относительно центра и установленный в ней конвертер не закроет часть зеркала своей тенью.  Основной недостаток прямофокусных антенн, таким образом, устраняется. Сами по себе офсетные антенны имеют анфас, напоминающий обычное яйцо для больших антенн, или круг для маленьких. Антенны размером 1.2м и больше не круглые и даже не овальные, вместо диаметра у них обычно указывается максимальная длина и ширина антенны. Маленькие тарелки диаметром 0.9 м и меньше имеют круглую форму. Офсетные тарелки отражая сигнал, дают неровное пятно на конвертере, за счёт чего не используются при профессиональном телевизионном приёме.

Офсетная алюминиевая антенна

Установить офсетную тарелку намного проще, ведь она стоит почти вертикально, а это упрощает её постановку на стену дома, или на балкон. Кроме того, атмосферные осадки не задерживаются на офсетном отражателе, а пыль смывается и сдувается ветром. Из-за этих параметров офсетные антенны получили большое распространение среди домашних пользователей спутникового ТВ и организаций, которым не нужно профессиональное качество приёма. Для спутникового интернета особой разницы между офсетной, или прямофокусной тарелками нет.

Материал антенны

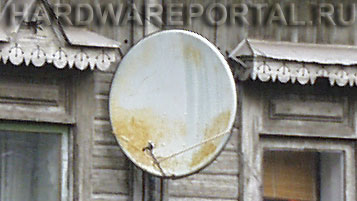

Ржавая стальная офсетная антеннаСегодня вы можете найти в продаже тарелки из разных материалов - из пластмассы, из стали, из алюминия, сетчатые, или даже с дырочками. За истину надо принять, что если вам нужна тарелка диаметром менее 1.8 метра, то лучше взять алюминиевую офсетную тарелку. К счастью, этот тип антенн антенн наиболее распространён в России. Вам могут также предложить пластиковую тарелку, которые распространены в Европе. Но пластик, как и другие полимеры, подвержен влиянию температуры: от солнечных лучей тарелка сможет деформироваться, даже если эта деформация и не будет видна глазу, она всё равно негативно повлияет на приём. С возрастом пластиковая антенна может сама собой деформироваться из-за химических и физических особенностей полимера. К тому же на пластик прилипает снег, он может быть хрупким и по откликам, качество приёма у такой антенны хуже. Стальная антенна очень прочная, но она тяжёлая, поэтому устанавливать её сложнее, а с возрастом она может заржаветь и потерять свои свойства.

Алюминиевые антенны сегодня используются чаще любых других. Алюминий обладает хорошими отражающими свойствами, он лёгкий, относительно прочный и не ржавеет со временем. У него один недостаток - он мягкий, поэтому если на антенну с крыши упадёт сосулька, или кто-нибудь бросит в неё кирпичом, зеркало, скорее всего, придётся менять.

Прямофокусные антенны большого диаметра часто изготавливаются из сетки. Сетка уменьшает общий вес тарелки, снижает парусность и меньше нагревается солнцем. На сетке не скапливаются осадки и грязь, но этот тип антенн имеет больше недостатков, чем преимуществ. Эти антенны в Ku диапазоне 10,70 ... 12,57 ГГц и 12,70 ... 14,80 ГГц работают даже хуже сплошных, потому что сигнал как бы "проходит" сквозь отверстия в сетке. Это происходит из-за того, что отверстия имеют слишком большой размер, который в идеале не должен превышать 0.25 от длинны волны (примерно 7 мм в диапазоне 11 ГГц). Сетчатая антенна - сборная. Её рефлектор собирается из плоских сегментов, которые должны быть при установке изогнуты в по двум осям. А при сборке идеально изогнуть сегменты не получается. То есть, парабола не имеет своей идеальной формы. Кроме этого, сегменты крепятся к каркасу проволочными скобами, которые не обеспечивают должной прочности и при сильном ветре они могут не выдержать нагрузки, в результате чего сегменты отваливаются от антенны. Как альтернатива сетчатым антеннам, существуют обычные сплошные тарелки с насверленными в них отверстиями. По рабочим характеристикам они не уступают сплошным, но стоят не так дёшево, как сетчатые.

Любая спутниковая антенна должна обладать высокой прочностью. Покупая тарелку производства русского завода "Супрал", вы можете и не получить в комплекте крепёжные штанги, или кронштейны. Если так случилось, не отчаивайтесь - вы сможете заказать их у какого-нибудь слесаря "за бутылку", или у продавцов антенны за 10-15$. Любая антенна обладает высокой парусностью, поэтому при покупке больших антенн обязательно следите, чтобы сзади были рёбра жёсткости. Сама тарелка должна быть достаточно прочной, чтобы не "плясать" от порывов ветра. В этом случае, маленькие 60 см тарелочки более подходят для ветреных мест и высоких этажей. Они имеют меньшую площадь и ветром их вряд ли сдует.

На что надо обращать внимание при покупке тарелки? Прежде всего, лучше покупать тарелку и сразу оплачивать её установку. В этом случае вас не волнует ничего, и вам следует только указать место установки и попивая кофе, ждать, когда всё заработает. Если в комплекте чего-то не хватает - это не ваша проблема. Если же вы покупаете тарелку и хотите установить её потом, или с помощью мастера из другой фирмы, то строго следите, чтобы отражатель не имел вмятин и неровностей по своей площади, чтобы антенна выглядела ровной и не была поведёной. Смотрите на комплектность поставки и требуйте инструкцию по сборке. Всем хороши наши Супраловские тарелки, но вам может не достаться ни инструкции, ни крепления на стену. В случае с "иномарками" этой проблемы не возникает.

Подвески антенн также бывают разные. Азимутальная подвеска используется для антенн, направленных на один спутник. Для спутникового интернета другого и не надо. В случае, если вам надоест провайдер - вызовите мастера и он сам перенастроит тарелку на другой спутник. Это самая дешёвая подвеска. Второй тип подвески - полярная. Она позволяет перенастраивать антенну со спутника на спутник, поворачивая её вокруг вертикальной оси. Азимутальная подвеска чаще всего применяется на недорогих офсетных антеннах, тогда как полярная - удел прямофокусных, хотя в последнее время всё посмешалось и офсетные тарелки стали делать с полярными подвесами, но это уже кто как заплатит. В качестве дополнительных аксессуаров можно приобрести себе актюатор и позиционер - устройства, которые совместными усилиями сами поворачивают тарелку и настраивают её на заданный спутник. Стоят они недёшево, а для спутникового интернета не нужны, поэтому останавливаться на них мы не будем.

Конвертер

Low Noise Blockconvertor, он же LNB, он же Конвертор - это такое устройство, висящее в фокусе тарелки, на которое проецируется сигнал со спутника. Конвертер преобразует этот сигнал в электрический, который передаётся на приёмное устройство. Конвертеры бывают для разных диапазонов. Для спутникового интернета вам потребуется универсальный, работающий в двух диапазонах: 10.7 - 11.7 ГГц и 11.7 - 12.75 ГГц. Основной показатель качества конвертора - его уровень шума. Нормальным считается 0.6-0.7 дБ, но чем меньше - тем лучше. У конвертеров C-диапазона уровень шума измеряется в градусах. В современных конвертерах встроено всё, что необходимо - поляризатор, облучатель. Купив его, вам не нужно больше никаких дополнительных устройств для самой антенны. Учтите, что для прямофокусной и офсетной тарелок конвертеры должны использоваться разные.

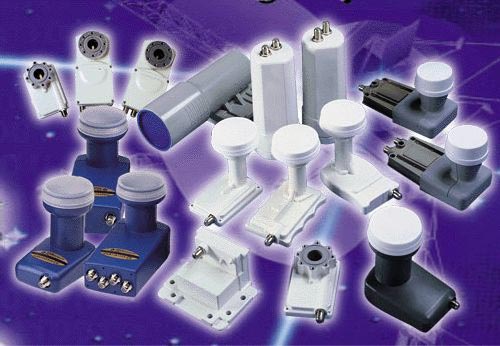

Различные конвертеры

Если с одного и того же спутника вы хотите смотреть ТВ и работать с интернетом, вам, возможно, пригодится конвертер с двумя выходами. Головка спутниковой тарелки должна быть герметично закрыта и защищена от попадания внутрь влаги. Смотрите, чтобы по условиям работы конвертера, он подходил для вашей среды, то есть, если у вас бывают морозы до -60оС и жара до +60оС, для вас потребуется специальный конвертер.

Если вам нужно с одной антенны принимать сигнал одновременно с двух спутников, например Astra 19.2 и HotBird 13E, вам потребуется специальный держатель для двух конвертеров, или сдвоенный конвертер (на фотографии внизу). Для переключения между конвертерами используется устройство DiSEqC.

Сдвоенный конвертер

В сдвоенных конвертерах система DiSEqC уже встроена, но это больше подойдёт для тех, кому мало одного спутника. Хотя, возможно, вы захотите одновременно работать со спутниковым интернетом, используя его для сёрфинга, а потом без перестройки тарелки качать файлы через Europe Online. Да мало ли ещё зачем? Всё это стоит дороже, и мало кому может понадобиться, потому что работая с парой Astra19.2-Hotbird13, вряд ли ваша антенна заработает с другой парой, хотя бы, с Hotbird13-Sirius2.

Конвертеры MTI BlueLine

Вообще, чем лучше конвертор, тем дороже он стоит. И одна десятая доля децибела шума может стоить вам несколько десятков долларов. Среди же недорогих марок хорошо себя зарекомендовали конвертеры MTI Blue Line. Судя по описанию фирмы-производителя, головки этой серии отобраны, как наиболее качественные среди остальных конвертеров этой компании. Они имеют уровень шума 0.6 дБ, применяются для офсетных антенн и стоят недорого. Если вы устанавливаете тарелку сами, и хотите позвать мастера, который её затем настроит, лучше конвертор не ставьте, потому что его положение и поворот также играют роль.

Кабель

Для спутниковой тарелки вам ещё понадобятся коаксиальный кабель, не менее двух F-коннекторов (в зависимости от числа аппаратов, к которым вы будете подсоединять антенну), термоусадка и кабель. Кабель можно купить самим, если установщик не будет его использовать, он вычтет его стоимость. Лично я видел, как продающийся по 6 рублей за метр кабель RG6 считался честными установщиками по 15 рублей за метр, а есть и те, кому его продавали и по 30 рублей за метр. Кабель должен иметь волновое сопротивление 75 Ом и длину, чуть больше той, что у вас от антенны до аппаратуры. Учтите, что на своём пути кабель не должен ломаться и слишком сильно перегибаться. Наращивать и сшивать кабель не рекомендуется, так что лишний метр в витке вам не помешает. Есть мнение, что чем короче кабель, тем лучше. Это применимо, когда мы говорим о 50, или 10 метрах, но не когда речь идёт о 10-12, или даже 10-20 метрах. Коннекторы накручиваются по резьбе без пайки. Требуйте, чтобы места соединения кабеля с конвертером были замотаны изолентой, или загерметизированы термоусадкой. Если вы купили весь комплект в магазине - можете протестировать устройство на герметичность, облив после установки конвертер работающей антенны водой. Но лучше всё же проверять на аппаратуре мастера, потому что ваша DVB карта может не иметь защиты от коротких замыканий.

Рекомендации по установке

Если вы никогда в жизни не ставили спутниковую тарелку и не знаете ничего про её настройку, то лучше и не пытайтесь. Протянув от предполагаемого места установки тарелки до компьютера кабель, или укрепив кронштейн, вы сэкономите немного денег, хотя смотря как договоритесь. В сети можно найти рекомендации по установке спутниковой антенны, где будет рассказано о страшных приборах, измеряющих угол наклона к горизонту и азимут. Для новичка, возможно это и выход, но не для профессионала. Когда ко мне пришёл такой настройщик, я спросил, где же у него все эти приборы, тогда он посмотрел на меня такими квадратными глазами... Он сразу показал рукой направление, где висит спутник, разобрал собранную неправильно антенну (ну не было инструкции у "Супрала"), и через двадцать минут тарелка уже висела на приготовленном заранее кронштейне. Настройка производится так: к переносному телевизору подключается тюнер, который своим кабелем запитывает конвертер. После этого на тюнере задаётся спутник и тарелка поворачивается вверх-вниз и влево-вправо, настраиваясь на максимальный уровень сигнала. Настроившись на своём тюнере, мастер подключает к конвертеру ваш кабель и изолирует соединение от воды.

На этом всё. Установленная спутниковая антенна подключается к DVB карте. В следующей части нашей статьи мы будем выбирать DVB-карту для спутникового интернета.

Часть 4. Выбираем DVB-тюнер
