AverMedia против Beholder. Сравнение ТВ-тюнеров AverTV Studio 507 и BeholdTV 507 RDS

Введение

Близится к концу 2005 год и в продаже появляются последние модели ТВ-тюнеров этого года. Как обычно, под занавес, лидеры производства ТВ-тюнеров приготовили нам новинки топ-класса. И проверенная годами AverMedia, и молодая амбициозная компания Beholder, представляют свои 507-е модели. И в первом квартале следующего года основная борьба на российском рынке ТВ-тюнеров развернётся как раз между двумя "пятьсот седьмыми" моделями. Не дожидаясь первых жестоких баталий, мы стравим между собой эти два ТВ-тюнера уже сегодня.

Что нового в 507-й серии?

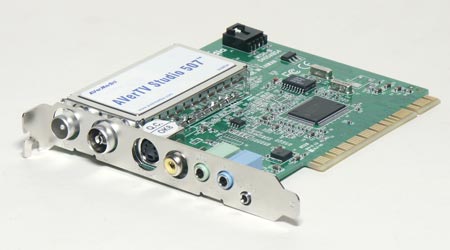

ТВ-тюнер AverTV Studio 507 представляет собой усовершенствованную модель AverTV Studio 307. Главное изменение - новый чип Philips SAA7135HL, благодаря которому появилась возможность управлять тембром и накладывать простые звуковые эффекты для получения объёмного звучания при передаче звука по шине PCI. Наконец-то компания AverMedia изменила дизайн пульта дистанционного управления. Доисторическая "шоколадка" уступила место более плавным линиям пульта с новой клавиатурой. Так же обновилось программное обеспечение - добавились функции управления звуком, возможность настраивать кнопки ПДУ и сочетания горячих клавиш на клавиатуре. Ничего необычного кроме того, что теперь эти возможности есть и у Aver, достаточно консервативного производителя.

Легендарная BMW 507 (примерно в 5 000 раз дороже, чем Aver 507 или Beholder 507)

Когда мы рассматривали тюнер Behold TV 409 FM, да и позже, при описании программных особенностей тюнеров Beholder, мы всегда задавались вопросом - что ещё смогут придумать разработчики молодой компании? Новая модель Behold TV 507 RDS имеет существенные отличия от 409-й. Основное и главное - поддержка RDS. Вкратце, стандарт RDS позволяет передавать текстовые сообщения вместе с радио сигналом. Поддержка RDS реализована в подавляющем большинстве современных автомобильных магнитол. Текстовые сообщения радиостанций отображаются на экранах автомобильных радио приёмников и бывают очень полезны. Поддержка RDS подразумевает поддержку радио, так что из названия тюнера исчезла приставка "FM". Но об этом чуть позже. Так же компания Beholder внесла существенные изменения в конструкцию тюнера - было добавлено дополнительное экранирование и улучшена помехозащищённость. Плюс появилось дополнительное гнездо для ИК-датчика пульта управления, чтобы можно было устанавливать ИК-датчик внутри компьютера. Зачем это нужно, мы разберёмся дальше по ходу статьи.

Комплекты поставок не изменились. В коробочке с ТВ-тюнером AverMedia AverTV 507 находятся:

• Сама плата ТВ-тюнера AverTV Studio 507
• Пульт дистанционного управления с двумя батарейками типа ААА
• ИК-датчик пульта дистанционного управления
• Радио антенна
• Аудиокабель стерео с двумя 3.5 мм разъёмами
• Компакт-диск с драйверами и программным обеспечением
• Инструкция пользователя на русском языке

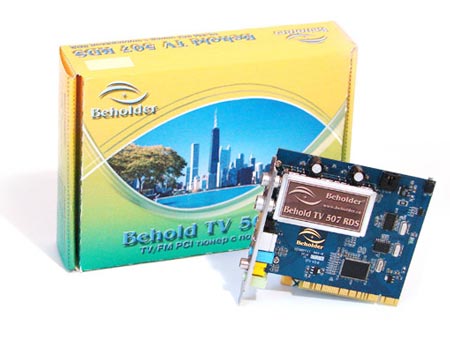

Поддержка RDS так же никак не повлияла на комплектацию Behold TV 507. Она осталась следующей:

• Плата Behold TV 507
• Пульт дистанционного управления с двумя батарейками типа ААА
• Датчик пульта ДУ
• 3.5 мм аудио кабель для подключения тюнера к звуковой карте через внешний порт
• 4-контактный аудио кабель для подключения тюнера к звуковой карте через внутренний порт
• Радио антенна
• Компакт-диск с драйверами и утилитами
• Компакт-диск с полной версией программы InterVideo WinDVD Creator
• Руководство по установке на русском языке

Конструктивные изменения

Замена чипа Philips SAA7134 на SAA7135 не требует серьёзного изменения конструкции ТВ-тюнера. У компании AverMedia уже была хорошая и стабильная плата без электролитических конденсаторов, на которой была построена модель Studio 307. Поэтому видимых изменений в новинке немного. На первых Studio 307 не было внутреннего разъёма для подключения звуковой карты, но потом он появился.

На 507-й модели он тоже есть, хотя здесь его наличие не столь актуально - тюнер может передавать звук по PCI шине, а значит его вовсе можно не подключать к звуковой плате. На стальной панельке AverTV 507 все разъёмы уже подписаны. ВЧ-блок остался тем же - Philips MK3. В общем-то, аккуратная разводка и качественный высокочастотный блок Aver TV 307 не вызывали нареканий, и неудивительно, что AverMedia не стала ничего менять в самой плате.

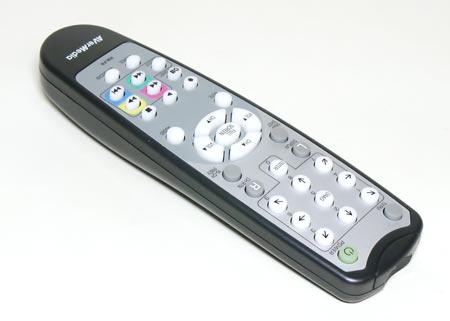

Зато изменился пульт дистанционного управления. Не могу сказать, что пульт новый - такими же пультами комплектуются PCMCIA тюнеры AverMedia для ноутбуков.

Пульт удобен, а с возможностью настраивать кнопки под себя, он будет настоящим подарком ценителям Aver-овскию тюнеров, не успевшим купить Studio 307. Наконец-то и у настольных компьютеров с тюнерами Aver появился пульт с овалом стрелочек и удобно расположенными кнопками. По сравнению с предыдущим поколением пультов это прорыв.

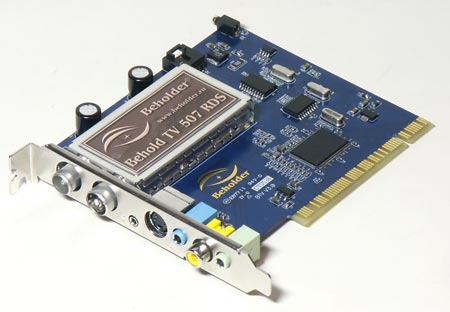

Тюнер Behold TV 507 RDS подвергся доработке. Чтобы увидеть отличия, не обязательно быть техником. Все тюнеры Beholder, которые будут собираться на базе этой новой платы, будут иметь логотип Beholder, вытравленный прямо на печатной плате. На качество это не влияет, но зато демонстрирует "благородство" модели. Сразу вспоминаю SBLive! на котором я увидел подобный логотип впервые... Плюс логотип - показатель того, что печатные платы данной конструкции выпускаются именно для тюнеров Beholder, а не маркируются где-нибудь из китайского нонейма.

Но посмотрим на более существенные отличия. Чип SAA7135HL и ВЧ-блок не изменились по сравнению с предшественником. Скорее всего, следующие тюнеры Beholder серии 50x будут использовать ВЧ-блок Philips MK5. По крайней мере, в характеристиках модели заявлен ВЧ-модуль MK3/MK5. Но пока что здесь установлен традиционный Philips MK3. Зато на плате добавился ещё один чип, отвечающий именно за функцию RDS.

Конденсаторы повышенной ёмкости, раздельные стабилизаторы питания аналоговых и цифровых цепей, традиционный фильтр питания ВЧ-блока.

В правом углу платы появилось дополнительное гнездо. К нему вы можете подключить ИК-датчик от пульта дистанционного управления. Причём, цепь ИК-датчика защищена самовосстанавливающимся предохранителем, защищающим электронику от повреждений в случае коротких замыканий или неправильных подключений. Зачем подключать датчик пульта внутри компьютера? Всё очень просто: сегодня многие энтузиасты покупают компьютерные корпуса с прозрачными окошками, так что датчик не обязательно устанавливать снаружи на красивый алюминиевый корпус. Удобно? Но это не всё. Дело в том, что пульт дистанционного управления Beholder обладает способностью "пробивать" сигналом пластик компьютерного корпуса. То есть, вы можете установить датчик внутрь обычного китайского корпуса, без окошек и щелей, не выводя его наружу, и ПДУ будет действовать. Нет, это не радио - это инфра-красный пульт. Не верите? Я тоже не верил, более того, для меня это было шоком, так что дам вам немного перевести дух - про пульт дистанционного управления мы ещё поговорим, а пока продолжим смотреть на плату Behold TV 507 RDS.

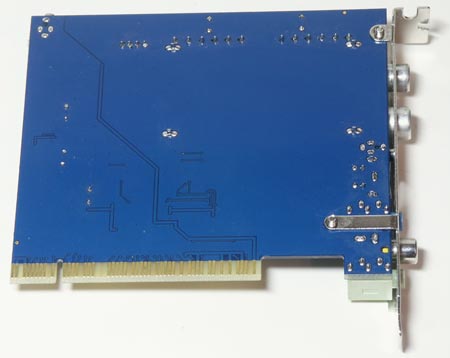

На обратной стороне платы ТВ-тюнера не установлено никаких элементов, но от этого она не становится менее интересной. На двуслойной печатной плате задний слой представляет собой одну пластину из проводника, покрытую лаком и выведенную на "землю". В тюнере Beholder 507 RDS она разделена на две части, не имеющие гальванических соединений. То есть, обратная сторона тюнера - это два больших экрана, защищающих электронику от помех. Одна его часть (слева) - для цифровых цепей платы (как видите, она проходит над всеми контактами PCI разъёма), другая - для аналоговых цепей. Для сравнения посмотрите на обратную сторону тюнера Aver TV Studio 507 для сравнения.

Здесь тоже есть экранирование, но не такое "глобальное", как в тюнере Beholder 507 RDS. К примеру, не все сегменты экрана заземлены на Aver 507.

Два огромных экрана, раздельных для цифровой и аналоговой цепей - это, без преувеличения, новое слово в конструкции ТВ-тюнеров. Слово, уверенно сказанное компанией Beholder. И хотя "Бехолдеры" итак отлично показывают, новая модель будет более устойчива к помехам и, соответственно, более стабильна.

RDS

RDS - Radio Data System, система передачи данных по радио в ультракоротковолновом диапазоне. Эта система была разработана в Германии в конце прошлого века в качестве службы информации для водителей автомобилей. Если автомобильная магнитола поддерживает функцию RDS и есть соответствующий сервис у радиостанции, на которую она настроена, то на экран магнитолы может отображаться название радиостанции, курсы валют, прогноз погоды и название исполняемой композиции. Так же в RDS заложена очень интересная функция - приём предупреждений даже при выключенном радио. Например, ваша магнитола была настроена на любимую волну, но потом вы решили послушать компакт-диск. И пока вы слушаете компакт-диск, по радио передают экстренную информацию о страшных заторах на дороге и приближающемся катаклизме. Чтобы не пропустить её, автомагнитола сама поставит компакт-диск на паузу и переключится на радио волну, чтобы вы услышали предупреждение. Когда же экстренная информация закончится, магнитола снова продолжит воспроизведение компакт-диска с того же самого момента. Надо ли говорить, что эту функцию облюбовали рекламщики? И на некоторых радиостанциях магнитола подло переключается на, скажем, обычный прогноз погоды, полный рекламы? Но какая ещё информация транслируется в RDS?

• PI (Program Identification) - отображения названия принимаемой радиостанции, номинальная частота.

• AF (Alternate Frequency) - возможность автоматического переключения на альтернативную частоту в случае ухудшения качества приёма. В автомобиле это актуально - на компьютере нет.

• PS (Program Service Name) - название программы, передаваемой станцией. Может передаваться название песни, что очень удобно.

• TP, TA - информация о дорожном движении. Для настольного компьютера неактуально.

• Идентификация типа программы PTY (Programme TYpe) - используется для автоматического управления приемником с целью выбора программ заданного типа, всего в стандарте предусмотрена идентификация 32 вариантов типов программ. Вы можете слушать только любимый жанр. К сожалению, этот идентификатор - большая редкость.
• Переключатель “Музыка/Речь” MS (Music Speech switch) - используется для автоматического переключения уровня громкости или корректирующих частотных фильтров в соответствии с видом принимаемой программы.
• Радиотекст RT (RadioText) - передача коротких, до 64 символов, текстовых сообщений, отображаемых на табло приемника. В автомобиле на табло магнитолы могут выводиться дата и день недели, прогноз погоды, курсы валют, анонсы радио программ. На компьютере, подключённом к интернету эта информация бесполезна. А вот для ПК, не имеющего доступ к глобальной сети, может быть полезной.

Это далеко не весь список функций передачи данных в формате RDS. Большая часть их, конечно же, рассчитана на автомобилиста, который урывками сможет читать информацию с табло магнитолы. И далеко не все возможности RDS реализованы в России. Но чем может быть полезна поддержка RDS на компьютере? Представьте себе, что при должном программном обеспечении можно будет заставить ТВ-тюнер записывать только музыку, пропуская рекламу и изречения радиоведущих. Эту музыку компьютер сможет сортировать по имени и складывать в альбомы, причём полностью автоматически. А может быть, будет ждать, пока прозвучит именно заданная вами песня и запишет её на жёсткий диск в формате MP3.

Поддержка RDS компьютером при честном подходе радиостанций к трансляции цифровых данных в этом формате, открывает совершенно новые перспективы перед пользователем. Но пока что RDS только начинает обживаться на компьютерах. Посмотрим, как именно.

Программное обеспечение

Начнём с программного обеспечения Behold TV. Вместе с релизом 507-й модели увидит свет и новая версия программы - Behold TV 4.60 с поддержкой RDS.

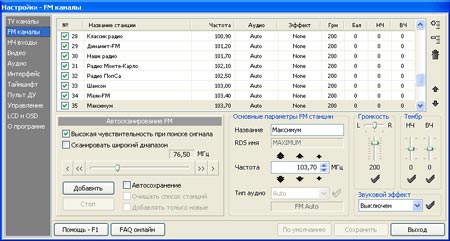

Первое, где мы видим поддержку RDS - это настройки радио частот. Здесь выводится RDS-имя радиостанции. Очень удобно при сканировании частотного диапазона - не нужно ждать, пока прозвучит заставка радиостанции: вы видите её название из RDS.

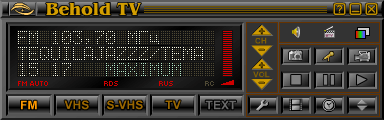

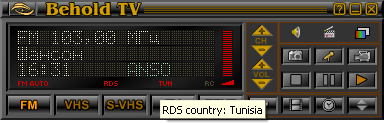

Программа Behold TV выводит на экран одновременно две текстовые строки. Нижняя, 8-символьная, на которую выводится название радиостанции, а так же текущее время, погода и курс валют. Информация меняется последовательно.

Над этой строкой выводится дополнительная текстовая информация. Сюда радиостанции могут кодировать названия композиции и имя исполнителя, вот как на скриншоте. В одной строке может быть до 64 символов, которые скроллингом выводятся полностью на экран. Здесь же может быть обозначение рекламного блока, название радиопередачи и т.д. ТВ-тюнер Beholder так же определяет, для какой страны ведётся вещание RDS-канала. Три буквы названия страны отображаются справа от иконки "RDS". Например, радио "Шансон" полагает, что мы находимся в Тунисе. :)

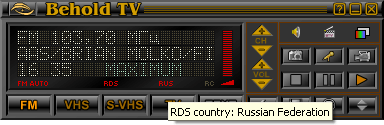

А вот радио "Максимум" честно сообщает, что мы всё же в России.

Следует учитывать, что RDS требует качественного приёма радио сигнала. Так что возможно, что даже если вы слышите радио без помех, RDS-информация может отображаться не верно или не выводиться на экран.

Трансляция RDS сильно развита в Европе, Австралии и десятке других стран. В России пока что не все радиостанции транслируют в RDS даже своё название, что уж говорить о другой информации. Но я думаю, это не помешает специалистам компании Beholder разработать подключаемые модули для расширения возможностей приёма радио.

Программное обеспечение AverTV изменилось в малой степени. Тот же самый интерфейс и практически те же самые возможности.

Добавились функции обработки звука средствами чипа Philips SAA7135, в настройках появилась возможность передавать звук по шине PCI и настраивать сочетания горячих клавиш и кнопки пульта дистанционного управления. Кстати, поговорим о пультах ДУ.

Пульт ДУ, работающий сквозь стены

Ну что же, думаю, вы уже готовы к тому, чтобы поговорить о том, как инфракрасный луч от пульта дистанционного управления проходит сквозь сплошные препятствия, сквозь стены компьютера. В такое сложно поверить, поэтому начну издалека. Попробуйте закрыть светильник или отражатель фанарика листом плотной бумаги. Вы увидите, что лист бумаги будет освещён и с обратной стороны, а если фонарик достаточно мощный, то он даже сможет освещать предметы сквозь лист плотной бумаги. Свет может проходить через плотную органическую материю - бумагу, пластмассу и т.д. Как многие из вас знают, распространение света зависит и от его спектра. Синий и фиолетовый свет рассеиваются всегда сильнее, чем красный. Вот почему на закате, когда свет от солнца проходит большее расстояние до вас, чем днём, небо выглядит красным - все остальные цвета рассеиваются и "изымаются" из общего спектра. Инфра-красный рассеивается ещё меньше, чем красный.

И мощности ИК-излучателя обычного пульта дистанционного управления оказывается достаточно для того, чтобы пройти через пластиковую преграду толщиной два-три миллиметра. Именно такой пластик установлен на лицевых панелях компьютерных корпусов, в частности, на заглушках для 3.5" и 5.25" отсеков. Для меня было трудно поверить, но ещё труднее - придумать, как показать это вам. Человеческий глаз не улавливает инфракрасный диапазон. Зато этот свет отлично улавливается цифровой камерой. Здесь он кажется синеватым.

Попробуем поместить перед пультом 3.5" заглушку от обычного компьютерного корпуса и сфотографируем заглушку с обратной стороны. Фотографировать будем в полной темноте с выдержкой около 10 секунд. Качество не ахти какое, но самое главное видно:

Свет действительно проходит через пластмассу, причём достаточно неплохо. А раз так, то чувствительности ИК-приёмника наверняка хватит для приёма этого сигнала и передачи команды в ТВ-тюнер. Давайте проверим - примотаем скотчем ИК-датчик ко внутренней стороне заглушки, фотоэлементом к стенке.

Фотоэлемент на датчике находится в углублении и при таком расположении на заглушке, лучу света остаётся лишь один путь - сквозь стенку заглушки, и обходных путей нет. Подключим датчик к ТВ-тюнеру и воспользуемся пультом ДУ от ТВ-тюнера.

Первое, что мы увидели - оно действительно работает, без проблем, не сбиваясь. Точно так же, как если бы датчик был установлен на корпусе. Теперь будем измерять расстояние, с которого можно управлять пультом в данной ситуации. Результат - три метра. Этого более чем достаточно для работы за 17"-19" LCD монитором.

Вообще, таким образом может работать и пульт ДУ от телевизора, от видеомагнитофона и другого ТВ-тюнера. Тот же AverTV Studio 507 прекрасно реагировал на сигналы, прошедшие сквозь заглушку. Вообще, датчик можно помещать и внутри компьютера, не обязательно приматывать его скотчем прямо к заглушке. Вот только как завести ИК-датчик с внешнего выхода ТВ-тюнера Aver внутрь? Придётся что-нибудь мудрить, сверлить и модифицировать. И только Beholder 507 RDS имеет внутреннее гнездо для ИК-датчика, облегчающее его установку внутри корпуса! Энтузиасты оценят.

Качество и выводы

Качество приёма двух ТВ-тюнеров примерно одинаково. По крайней мере, видимой разницы не заметно - оба тюнера оборудованы одним и тем же ВЧ-блоком и декодером SAA7135HL. Оба ТВ-тюнера нашли все доступные каналы и настроились на лучшее качество.

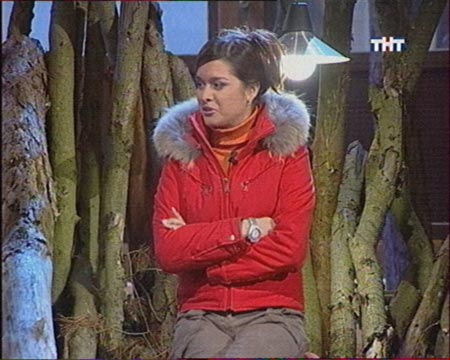

Качество приёма Beholder 507 RDS

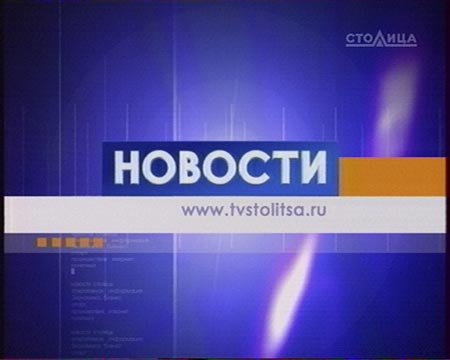

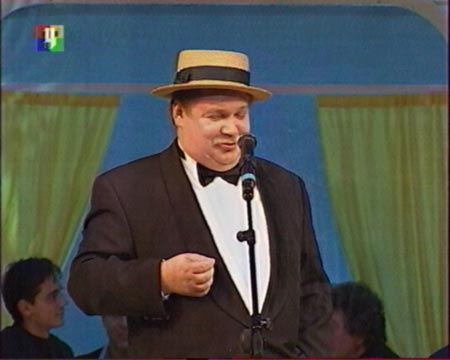

Качество приёма AverTV Studio 507

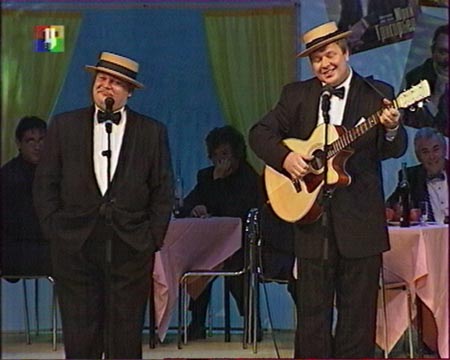

Качество приёма Beholder 507 RDS

Качество приёма AverTV 507 RDS

AverTV Studio 507 и Beholder BeholdTV 507 RDS - такие похожие и такие разные. AverMedia, немного консервативная компания, поддерживает неизменно высокое качество своей продукции, благодаря чему тысячи пользователей доверяют этой марке и знают, что лучше тюнера Aver может быть только более новый Aver. Модель AverTV Studio 507 стала логическим продолжением продуктовой линейки AverTV Studio. И пусть с огромным запозданием (подобные модели появились у конкурентов намного раньше), но лучше поздно, чем никогда. Для поклонников продукции AverMedia модель Studio 507 - это именно тот тюнер, на который можно поменять любой предыдущий Aver, независимо от его поколения.

В то же время, компания Beholder продолжает агрессивными темпами завоёвывать расположение тысяч пользователей в России. Формула простая - невысокая цена плюс максимальные возможности, помноженные на непревзойдённое качество, - эффективно работает с 2004 года. Модель BeholdTV 507 RDS в очередной раз расширила границы возможностей современных ТВ-тюнеров. Кроме того, BeholdTV 507 RDS станет новым эталоном, с которым можно будет сравнивать любой другой внутренний ТВ-тюнер. Ещё более эффективное экранирование и дополнительная фильтрация питания - привилегии, которые станут доступны покупателям уже в ближайшее время.

Энтузиасты, которые готовы потребовать от тюнера отработать каждый потраченный доллар, смогут хвастаться очередным "моддингом" с использованием ТВ-тюнера Behold TV 507 RDS, скрывая ИК-датчик внутри красивого корпуса, подальше от глаз. Оныи так же смогут хвастаться приёмом RDS на ТВ-тюнере. Не исключено, что в скором времени компания Beholder преподнесет очередной подарок своим покупателям, добавив новые функции работы с радио, основанные на RDS.

ТВ-тюнер AverMedia AverTV Studio 507 в розницу будет стоить порядка 80$. И за эти деньги пользователь получит стабильную плату от именитого производителя со стабильным программным обеспечением, которое адаптировано для России. AverTV Studio 507 - это модель того же уровня, что и Behold TV 409 FM. Оба тюнера построены на одной элементной базе. При стоимости Behold TV 409 FM около 65$, этот тюнер обладает расширенными функциями и является более выгодной покупкой. Но если говорить именно о последней модели, Behold TV 507 RDS, то её стоимость составит примерно 74$. Разница в цене между 507-м "Авером" и "Бехолдером" в некоторых магазинах, возможно, будет менее 8$, но нужно понимать, что BeholdTV 507 RDS - это модель нового поколения с поддержкой RDS, комплектуемая лицензионной программой для видеомонтажа, 4-контактным аудио кабелем для подключения к звуковой карте через внутренние разъёмы и самым мощным на сегодняшний день программным обеспечением. Как видите, Beholder может имеет больше преимуществ по всем параметрам. Единственное, что может противопоставить AverMedia в борьбе за потребителя - это своё честное имя, проверенное годами. Но этого слишком мало, чтобы склонить чашу весов в свою сторону. Магические существа, Бехолдеры, всегда были нежелательными соперниками в любом поединке.

Мы благодарим компанию "Антарес", официального дистрибьютора продукции AverMedia за предоставленный ТВ-тюнер AverTV Studio 507.

• Официальный русскоязычный сайт компании "Beholder" - www.beholder.ru

• Официальный сайт компании "AverMedia" - www.avermedia.com
