Цифровой ТВ-тюнер размером с флэшку - Pinnacle PCTV Hybrid Pro Stick

Введение

Долгое время компании Pinnacle было нечего предложить владельцам ноутбуков, которые хотели поставить в свои мобильные компьютеры по ТВ-тюнеру. Но так не могло продолжаться вечно - как мы уже заметили, компания Pinnacle полностью обновляет модельный ряд ТВ-тюнеров, представляя самые современные модели. Недавно мы уже рассматривали образцы ТВ-тюнеров Pinnacle с интерфейсом PCI Express, а сегодня у нас есть чем порадовать владельцев ноутбуков. Новый компактный ТВ-тюнер Pinnacle PCTV Hybrid Pro Stick размером с флэш-диск, принимающий аналоговое и цифровое DVB-T телевидение в любой стране мира.

Маленький гибрид

Компактный ТВ-тюнер от Pinnacle позволяет принимать аналоговое и цифровое наземное телевидение и имеет следующие характеристики:

ТВ-тюнер Pinnacle PCTV Hybrid Stick

  • Интерфейс USB 2.0 Hi-Speed

  • Приём аналогового и цифрового DVB-T телевидения в диапазоне частот 42 - 860 МГц

  • Поддержка телевизионных стандартов PAL, SECAM

  • Запись в форматах MPEG 2, MPEG 1 и DivX

  • Передача звука по интерфейсной шине

  • Поддержка стереозвука в формате A2/NICAM

  • Просмотр телепрограмм в разрешении до 720x576 пикселей

  • Возможность приёма HDTV трансляций

  • Возможность масштабирования изображения

  • Поддержка функции сдвига во времени (TimeShifting)

  • Пульт дистанционного управления

  • Физические размеры - 104x23x16 мм

ТВ-тюнер поставляется в упаковке типа "блистер", внутри которой вы найдёте:

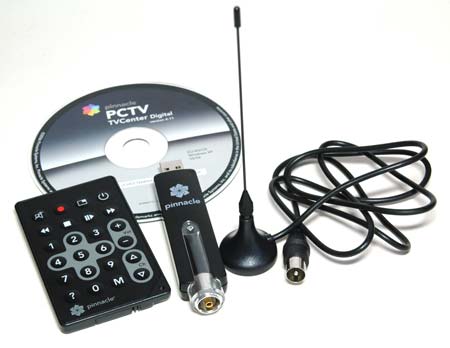

Комплект поставки ТВ-тюнера Pinnacle PCTV Hybrid Stick

  • Сам тюнер PCTV Hybrid Pro Stick

  • Пульт дистанционного управления

  • Компактную антенну

  • Компакт-диск с программным обеспечением

  • Инструкция по установке

Внешне ТВ-тюнер Pinnacle Hybrid Pro Stick выглядит не очень привлекательно: чёрный лакированный пластиковый корпус размерами 104x23x16 мм легко спутать с флэш-диском. С одной стороны корпуса размещается USB 2.0 порт, а с другой - антенное гнездо.

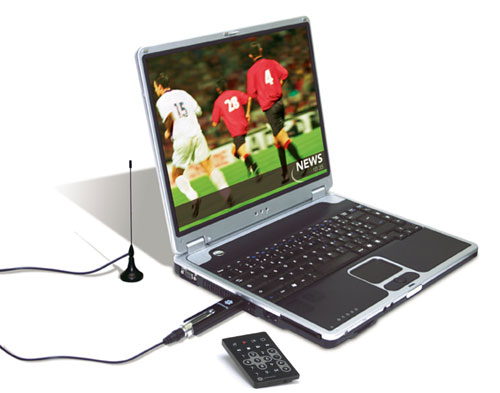

ТВ-тюнер Pinnacle PCTV Hybrid Stick

Антенна подключается непосредственно к ТВ-тюнеру, без каких-то переходников, как на ТВ-тюнерах Avermedia. С одной стороны - это удобно, если вы планируете использовать лишь антеннку, поставляемую в комплекте - не надо носить с собой дополнительные переходники. Но с другой стороны, если вы планируете использовать стационарную антенну, то вам следует знать - её коаксиальный кабель очень трудно гнётся и возможно, дома вам будет неудобно подключить тюнер к антенне.

Плата ТВ-тюнера Pinnacle PCTV Hybrid Stick

Корпус тюнера легко разбирается и мы можем увидеть самую современную электронику этой модели. Ещё недавно трудно было представить, что полноценный ТВ-тюнер сможет уместиться вот на такой маленькой печатной плате. Но силиконовые ВЧ-блоки и сверхкомпактные чипы нового поколения сделали такое решение возможным. Посмотрим, что именно за чипы здесь установлены.

Миниатюрный видео-энкодер Texas Instruments TVP5150AM1 преобразует аналоговое видео NTSC/PAL/SECAM в цифровой поток с 8-битной точностью для передачи видео уже непосредственно контроллеру.

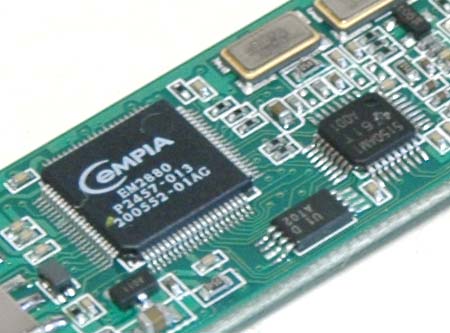

Чип Empia EMP 2880

Сердце ТВ-тюнера, видео контроллер Empia EMP2880 с интерфейсом USB 2.0 поддерживает стандарты DVB-T, ATSC, PAL, NTSC и SECAM. Он же имеет встроенный контроллер пульта дистанционного управления. Но собственного аудио кодека в нём нет - этот чип должен использоваться в паре с AC'97 кодеком. И здесь есть такой кодек:

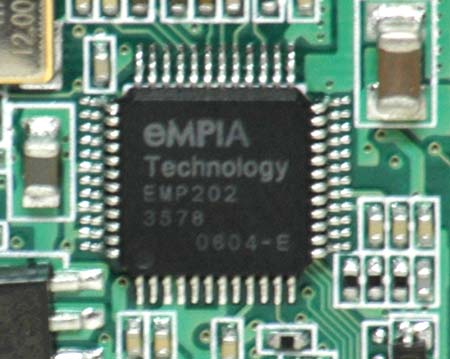

Чип Empia EMP 202

Высококачественный двухканальный 20-битный AC'97 v2.2 кодек Empia EMP202. Он имеет две пары стерео выходов с независимой регулировкой громкости на каждом. Так же этот кодек поддерживает функцию 3D Stereo Enhancement, позволяющую улучшить качество стерео звучания.

В качестве ВЧ-блока используется силиконовое решение Xceive XC3028. Он отвечает за приём аналогового и цифрового телевидения, и поддерживает не только стандарт DVB-T, но и ISDB-T, DVB-C и ATSC, то есть по сути, является универсальным решением для приёма любого цифрового наземного телевидения по всему миру.

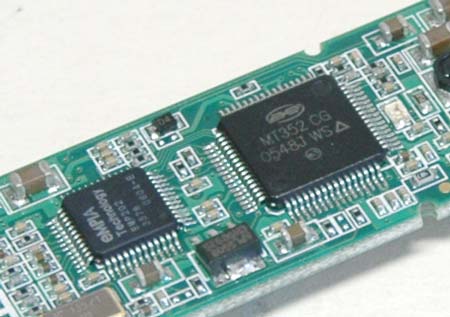

Zarlink MT352

Чуть больше по размерам чип Zarlink Semiconductor MT352 CG, представляющий собой демодулятор COFDM, совместимый с Nordiq II и DVB.

Как видите, аппаратная часть PCTV Hybrid Pro Stick собрана на самых современных чипах, и это лишний раз подтверждает, что компания Pinnacle находится на передовой линии технического прогресса и использует новейшие достижения микроэлектроники. И даже пульт дистанционного управления ещё раз подтверждает это.

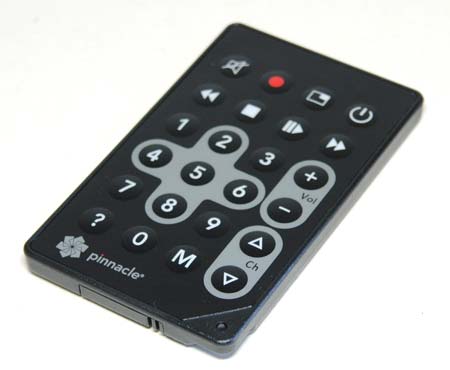

Пульт дистанционного управления Pinnacle

Маленький, тоненький, с мембранными резиновыми кнопочками - почти невесомый, он как раз то, что надо для мобильного пользователя.

Обычно ТВ-тюнеры собраны на чипах Philips, реже используются решения Conexant. ТВ-тюнер Pinnacle PCTV Hybrid Pro Stick собран на альтернативной элементной базе. Если посмотреть спецификации чипов, то все эти чипы разрабатывались для аудио- и видео- устройств, как например, звуковых карт, плат видеозахвата и презентационного оборудования. Интересно, как будет работать это устройство? Сейчас посмотрим.

Инсталляция Pinnacle PCTV Hybrid Pro Stick

ТВ-тюнер поставляется в комплекте с программным обеспечением Pinnacle TVCenter 4. Это мультимедийная оболочка для просмотра телепрограмм и радио. Перед тем, как подключать ТВ-тюнер к USB порту, вам следует выполнить инсталляцию с диска. После перезагрузки компьютера можете подключать ТВ-тюнер и приступать к настройке каналов.

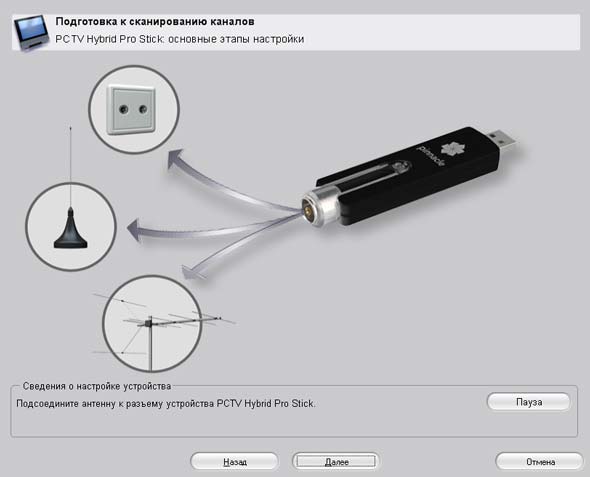

Настройка Pinnacle TVCenter 4

Вы можете использовать быстрое сканирование частот или тщательное аддитивное. Во втором случае процесс поиска каналов может занять 30-40 минут, но вероятность не пропустить ни одного канала будет выше.

Настройка Pinnacle TVCenter 4

Настроек у Pinnacle TVCenter, прямо скажем, не много - лишь самое важное. Программа упрощена настолько, чтобы не запутать даже самого неискушённого пользователя. Нет возможности менять яркость, контрастность и насыщенность картинки, регулировать баланс звука и многих других параметров. Зато есть возможность захватывать видео в стандартах MPEG 2, DivX и даже в собственном формате Pinnacle. Найденные каналы можно группировать по алфавиту или по своему усмотрению.

Некоторые возможности, в духе Pinnacle, можно приобрести на сайте компании за отдельную плату. Но это не такие уж и важные опции, например - кодирование в форматах, совместимых с Sony PSP и Apple iPod, а так же запись непосредственно на DVD.

Функция встроенной электронной программы телепередач (EPG) на территории России абсолютно бесполезна - она платная и не знает о российских телевизионных каналах.

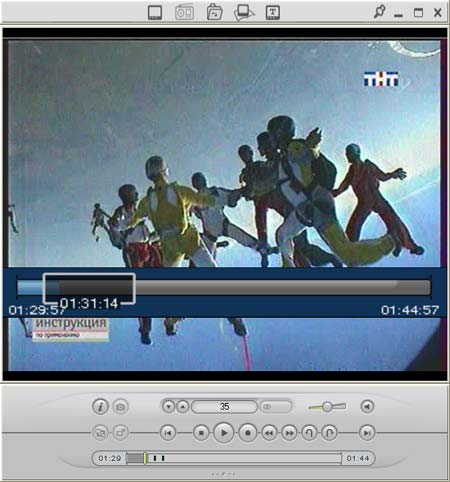

Интерфейс Pinnacle TVCenter 4

Сама программа TVCenter - это часть полноценной мультимедийной оболочки Pinnacle Media Center, поставляемой с более дорогими ТВ-тюнерами Pinnacle. При каждом запуске программа грузит все собственные подключаемые модули, поэтому от момента клика на иконку до того, как на экране появится картинка телепередачи, может пройти 10-15 секунд, в зависимости от конфигурации компьютера.

Интерфейс очень удобный - на панель управления вынесены лишь самые необходимые кнопки, посередине которых гордо красуется пауза - этот малыш поддерживает возможность сдвига во времени, Timeshift. Качество, с которым будет кэшироваться видео такое же, как вы настроили на запись - может быть низким, но файл кэша будет компактным, а может быть сродни DVD, но с большим объёмом файла.

Интерфейс Pinnacle TVCenter 4

Но вам следует учитывать, что чем выше качество кэширования Timeshift, тем больше места на диске вам потребуется и тем более мощный процессор должен быть на вашем компьютере. На настольных ПК будет хватать любого современного, а на ноутбуках начального уровня могут быть тормоза.

Качество и выводы

Качество приёма у ТВ-тюнера оказалось выше, чем ожидалось. На хорошую антенну ТВ-тюнер показывает ничуть не хуже, чем внутренние ТВ-тюнеры для настольных компьютеров. Лично для меня было неожиданно, поскольку Pinnacle PCTV Hybrid Pro Stick собран на чипах, не предназначавшихся для ТВ-тюнеров. А оказалось очень даже неплохо.

Этому ТВ-тюнеру не хватает двух вещей - встроенного FM-приёмника и хороших конкурентов на рынке. Действительно, вы едва ли найдёте гибридный ТВ-тюнер в форм-факторе USB флэшки, да ещё и с русифицированным программным обеспечением. Поэтому такой компактный телеприёмник с удобным маленьким пультом и простым программным обеспечением можно посоветовать владельцам ультралёгких ноутбуков, лишённых PCMCIA портов. К тому же, ничто не мешает использовать PCTV Hybrid Pro Stick и на домашнем компьютере, был бы свободным USB порт.

Мы благодарим компанию "Клуб Мультимедиа" за предоставленное оборудование.
