Behold TV Intro - автономный ТВ-тюнер Beholder начального уровня

Введение

Можно ли разделить автономные ТВ-тюнеры на классы, причислив одни - к высокому уровню, а другие - к начальному? Можно, если грамотно продумать функциональность всей линейки. Очень часто производители на одной и той же базе выпускают два-три "автономника", урезая более дешёвые модели в функциях, чтобы сделать выбор покупателя более логичным. Ведь такое относительно дорогое устройство в мире ТВ-тюнеров, как "автономник", очень трудно точно спозиционировать: кому-то надо нужно подключать к монитору ещё и игровые приставки, а кому-то - подавай радио. И когда компании Beholder пришло время выпустить на рынок новый автономный ТВ-тюнер, разработчики решили создать его с нуля. И вместо релиза вполне логичной облегчённой версии Behold TV Solo, на свет появилась Behold TV Intro.

Intro - что вам ещё нужно?

Самое сложное, как уже было сказано, это решить за пользователя, что ему нужно в ТВ-тюнере. Особенно, когда на рынке уже есть флагманская модель, трудно определиться, что удалить из неё для производства облегчённой версии. Вот вам простой пример - многие разработчики "автономников" наделяют их компонентными входами для подключения к монитору HD-источников: игровых приставок или DVD-плееров. Но эта тема не так популярна в России, поэтому стоит ли удорожать схемотехнику? Или ключевой вопрос с DVI-портами: следует ли устанавливать их, или ещё не пришло время распрощаться с аналоговыми мониторами? Хорошо хоть, что с цифровым DVB-T вещанием пока таких вопросов не возникало - определённо не стоит удорожать продукт за счёт разработки его DVB-T части, тем более, что в России с "цифрой" до сих пор всё плохо.

Но есть моменты, которые трогать нельзя, и по большей части, они относятся к программной части ТВ-тюнера. Например, возможность смены его прошивки, встроенные игры, а теперь и возможность редактировать телевизионные каналы с клавиатуры компьютера. Эти функции, несомненно, оценят многие пользователи.

Итого получается эдакий универсальный набор возможностей, взбитый на современной схемотехнике и разлитый в новую форму. По замыслу специалистов Beholder, если приправить полученный микс низкой ценой, довольными останутся даже изысканные гурманы. Ну что же, раскроем основные ингредиенты нового тюнера.

Характеристики BeholdTV Intro

• Приём телевизионных программ метрового и дециметрового диапазона;
• Стереозвук телевизионных программ в стандарте A2/NICAM;
• Максимальное разрешение 1920х1200;
• Поддержка разрешений WXGA
• Аспект 4:3, 16:9 PanScan, 16:9 Anamorphic, Панорама;
• 16-канальный предварительный просмотр;
• Функция POD (Picture On Desktop);
• Удобный поиск и сортировка телевизионных программ;
• Индивидуальные настройки параметров каждого канала;
• Регулировка усиления и уровня шумоподавления;
• S-Video и Композитный входы;
• Таймер на включение и отключение;
• Настраиваемое OSD меню;
• Встроенные видеоигры;
• Управление с помощью пульта ДУ;
• Русский и английский язык меню;
• Обновляемая микропрограмма тюнера.

Входы/выходы

• POWER: Вход для подключения источника питания;
• TV: Вход для подключения телевизионной антенны;
• S-Video In: Видеовход для подключения источника S-Video сигнала;
• Composite In: Видеовход для подключения источника композитного сигнала;
• VGA In: Видеовход для подключения к видеокарте компьютера;
• VGA Out: Видеовыход для подключения к монитору;
• Audio In: Аудиовход для подключения внешней аппаратуры;
• Speaker In: Аудиовход для подключения к звуковой плате компьютера;
• Speaker Out: Аудиовыход для подключения к акустической системе;
• RS-232: Вход для подключения тюнера к COM-порту компьютера.

Стандарты:

• TV: SECAM/PAL;
• S-Video In: SECAM/PAL;
• Composite In: SECAM/PAL;
• TV:D/K, B/G, A2/NICAM;

Список разрешений, поддерживающих функцию "картинка поверх десктопа", POD:

• 800*600@60
• 800*600@75
• 1024*768@60
• 1024*768@75
• 1280*1024@60
• 1280*1024@75
• 1600*1200@60

Физические параметры:

• Пластиковый корпус размерами 170x120x30 мм
• Вертикальная или горизонтальная установка корпуса, крепление на стену
• Внешний блок питания 100-240В, 50/60 Гц

Основное, что следует вынести из характеристик - это поддержка ЖК-мониторов с большой диагональю с разрешением вплоть до 1920x1200. Поддерживаются и WXGA разрешения, в том числе 1680x1050, используемое в LCD мониторах с диагональю 20.5-24". Для работы на широкоформатных мониторах Behold TV Intro позволяет изменять аспект кадра, изменяя картинку по одному из собственных алгоритмов, в том числе используя метод "панорама". Вообще-то, программная начинка ТВ-тюнера - его конёк, и особенно бросается в глаза возможность перепрошивать тюнер через RS-232 порт. Сейчас обо всём этом мы поговорим.

Behold TV Intro как он есть

ТВ-тюнер Behold TV Intro поставляется в большой картонной упаковке, оформленной полностью на русском языке. На лицевой стороне коробки изображены несколько дельфинов, резвящихся в солнечной воде.

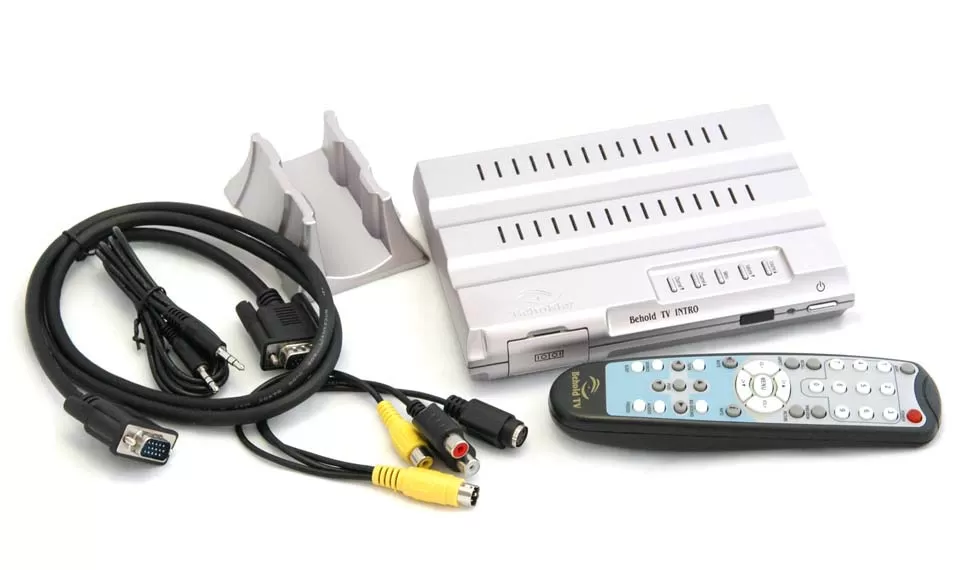

Что и говорить - с каждым новым продуктом оформление упаковки тюнеров становится всё лучше. И мы не сомневаемся, что то же самое касается её содержимого. Кстати, вот и оно:

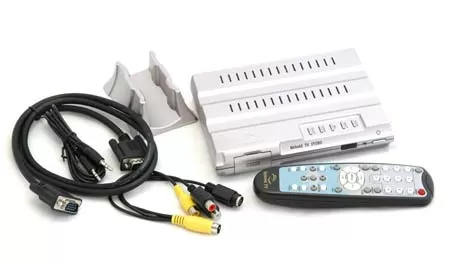

Внутри коробки находятся:

• Сам ТВ-тюнер Behold TV Intro
• Подставка для вертикальной установки тюнера
• Пульт ДУ с двумя батарейками типа AAA
• Кабель VGA для подключения тюнера к монитору
• Один кабель 3.5мм аудио стерео

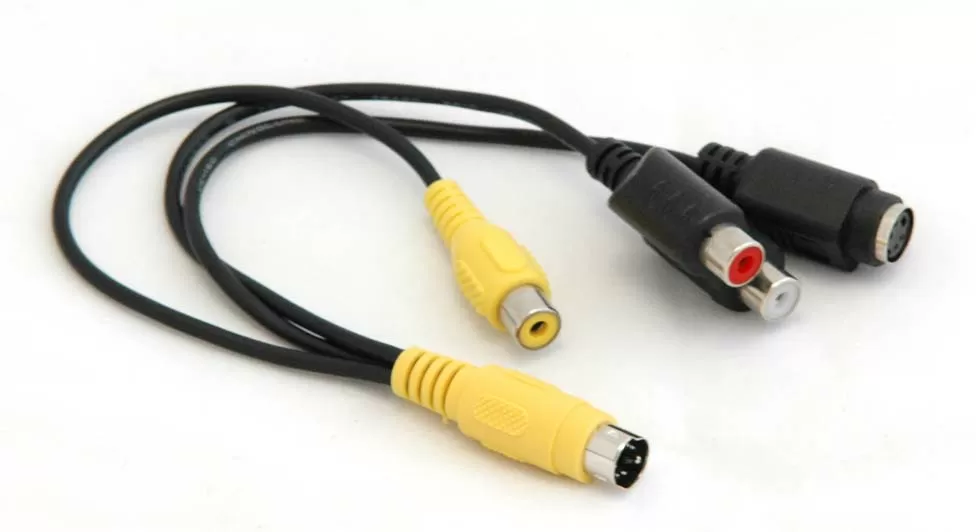

• Один разветвитель MiniDIN 8 - RCA/S-Video
• Инструкция пользователя

Обратите внимание, что RS-232 кабель, который потребуется для перепрошивки микрокода тюнера, в комплекте не поставляется. Более того, приготовьтесь к тому, что поиск такого раритетного кабеля может затянуться - время этого интерфейса на персональных компьютерах безвозвратно ушло. Ну а утилиты перепрошивки и настройки каналов тюнера с ПК можно скачать с сайта Beholder - нечего ради такой мелочи переводить болванки и портить экологию. :)

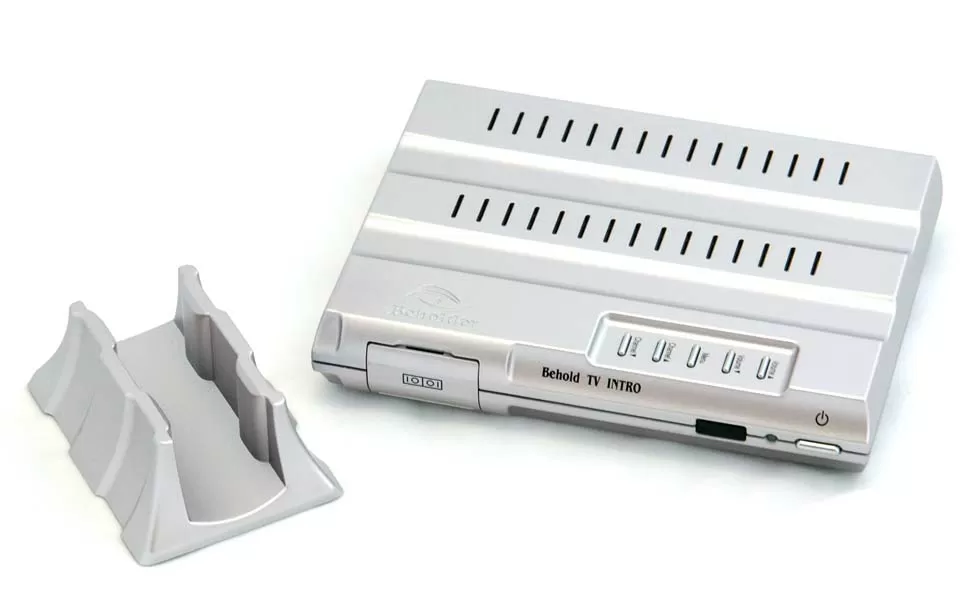

Внешне новинка не имеет ничего общего с предшественником, Behold TV Solo, если не искать схожие черты в прямоугольных формах и серебристой расцветке корпуса. ТВ-тюнер Behold TV Intro выглядит, что ли, более рациональным, менее спорным, но отнюдь не скучным.

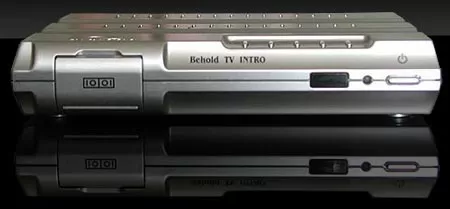

Лицевая панель корпуса по своему профилю чем-то напоминает револьвер системы Наган с круглым барабаном и проточенным профилем ствола, но это лирика. Дизайн, можно сказать, удался: на фронтальной грани выделяются лишь чёрное окошко ИК-датчика, светодиод питания, да блестящая кнопка выключателя.

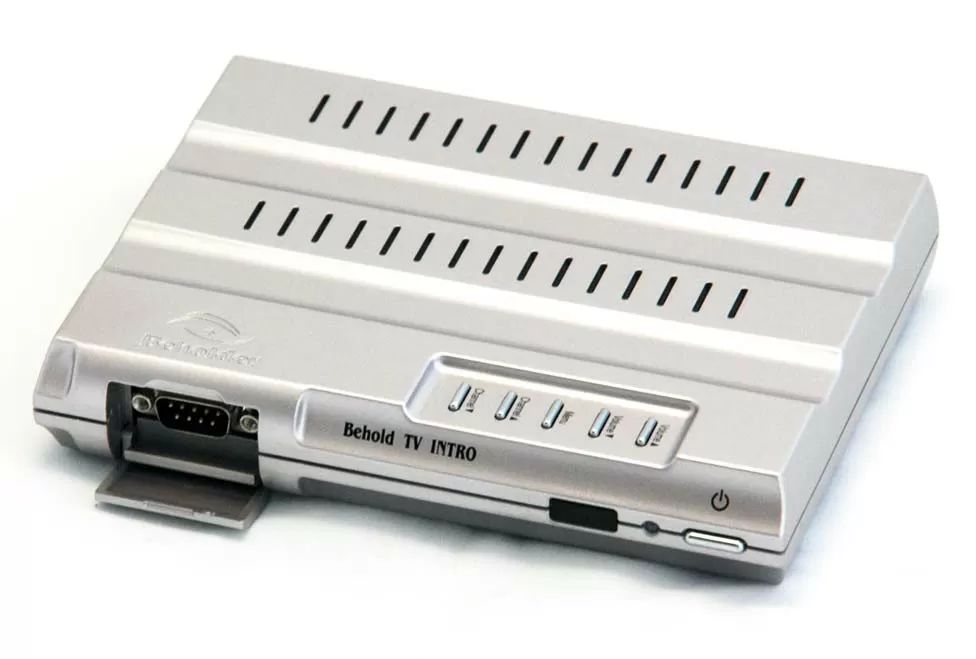

Слева, на округлой части, невооружённым глазом видна дверца с нанесённым на неё бинарным кодом. Расположившись под выдавленным в пластике логотипом Beholder, она скрывает за собой RS-232 порт. Дверка имеет доводчик из двух пружинок, фиксирующий её в двух крайних положениях. И хотя механика не выглядит антивандальной, при аккуратном обращении должна будет прослужить очень долго.

Поговорим об интерфейсном порте на ТВ-тюнере. Естественно, Behold TV Intro - первый автономный ТВ-тюнер для компьютера, имеющий Com-порт для прошивки микропрограммы и настройки каналов с компьютера. Вопросов к тому, нужен ли интерфейсный порт на ТВ-тюнере, уже не возникает. От банального "пусть будет" и до возможности добавлять в ТВ-тюнер игры, а может быть, когда-нибудь и OSD-телепрограмму, возможность подружить автономник с компьютером - хорошая идея. Но почему именно COM-порт, ведь на многих современных материнских платах его уже нет, а найти ноутбук с RS-232 - вообще проблема? Ответ предлагаю выбрать из списка:

• Ради экономии на USB-контроллере автономника
• Чтобы не перекликаться с Behold TV Solo
• Настоящие мужики используют только RS-232

Ну а почему этот порт располагается именно на лицевой стороне, а не с обратной стороны, я думаю, объяснять не надо. Но вы можете выбрать любую из следующих причин такой установки порта:

• Это временное подключение, которое удобней производить спереди
• Ради уменьшения габаритов корпуса и платы
• Что-то ведь должно скрываться за дверкой

Сам факт наличия COM-порта выводит Behold TV Intro из разряда прочих автономников. Мы обязательно воспользуемся им, чтобы подключить ТВ-тюнер к компьютеру и задать с клавиатуры имена каналов. Уверен, что это удобно, хотя и не обязательно - тюнер, как и любой другой автономник, может жить своей жизнью и до самого её конца не встретить на пути персональный компьютер. Но всё же хотим напомнить инженерам Beholder, что помимо RS-232, есть ещё и такие незаслуженно забытые интерфейсы, как IEEE-1284 (LPT порт), SCSI и GAME/MIDI, которые можно будет реализовать в следующих автономных ТВ-тюнерах :)

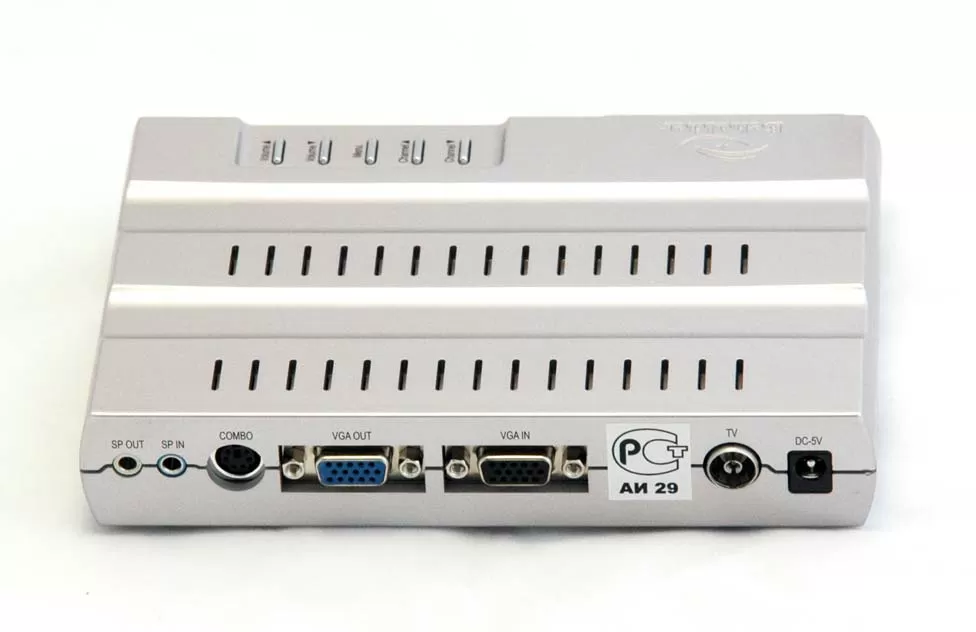

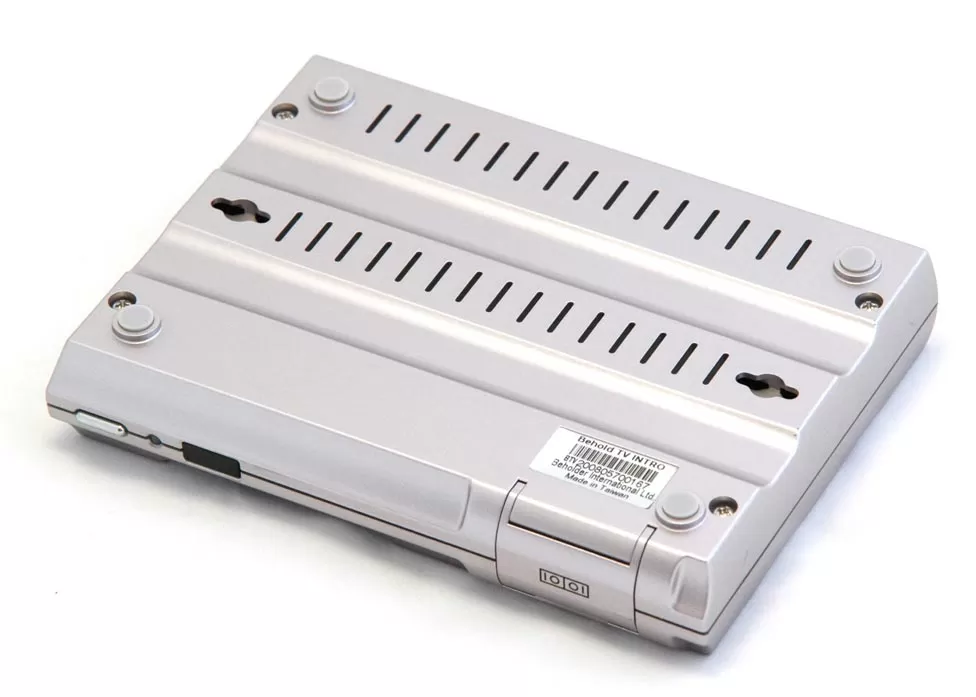

Но шутки в сторону, переворачиваем тюнер обратной стороной. И по сравнению с тем же Behold TV Solo, здесь как-то пусто.

В общем, здесь набор необходимых для работы портов и гнёзд: сквозное стерео 3.5мм аудио гнездо, комбинированный видео вход, сквозной VGA-порт, антенное гнездо, да разъём питания. Для удобства подключения, VGA вход и VGA выход окрашены в различные цвета. Все порты подписаны чётким шрифтом.

Интерес представляет, разве что, видеовход. Посредством разветвителя, входящего в комплект поставки, вы можете подключить к ТВ-тюнеру видеоаппаратуру с композитными или S-Video выходами. Например, DVD-плеер или видеокамеру. С точки зрения сравнения с другими современными "автономниками", здесь не хватает компонентного видеовхода, но на российском рынке он настолько редко становится востребованным пользователями таких ТВ-тюнеров, что в угоду снижению цены, производитель решил его не использовать.

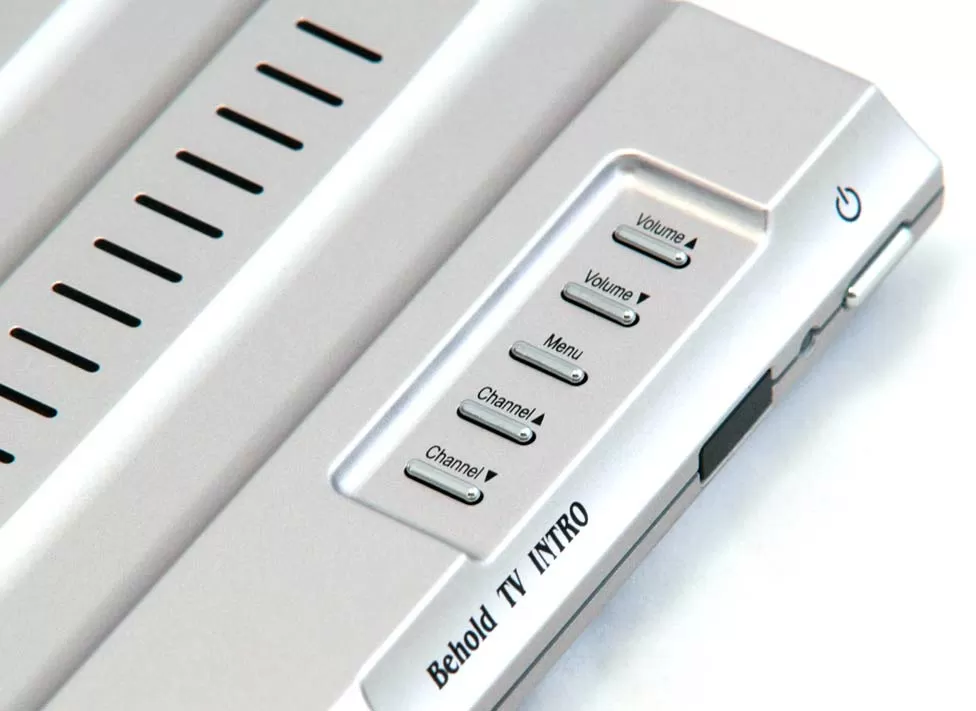

Органы управления ТВ-тюнера представлены пятью тонкими кнопочками, немного утопленными в глубь корпуса. Они расположены на достаточном расстоянии друг от друга, чтобы исключить случайное срабатывание. Ход кнопок небольшой, нажатие чёткое. Интересно, что разработчики говорят о специальном металлизированном покрытии этих кнопок, более стойким к облезанию. И даже если вы потеряете пульт ДУ и будете пользоваться только ими, кнопки не потеряют своё лицо. Но пульт, конечно, лучше не терять.

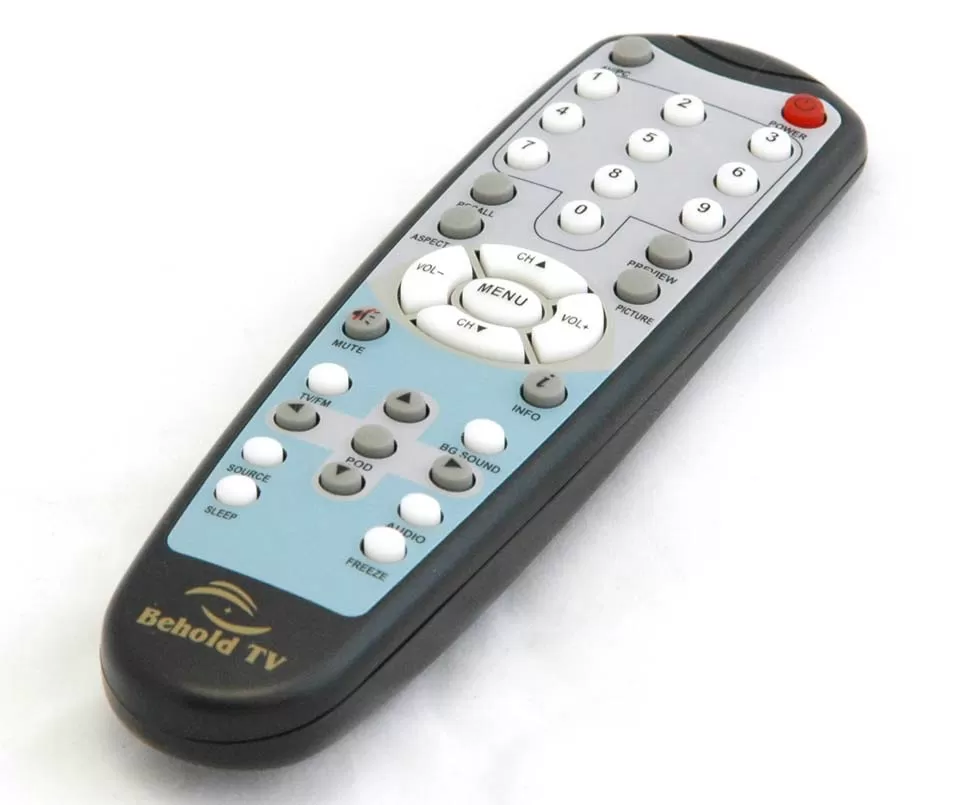

Он хоть и выглядит похожим на другие пульты от ТВ-тюнеров Beholder, но имеет другую функциональную карту кнопок. Например, включение режима POD, предпросмотр и изменение аспекта.

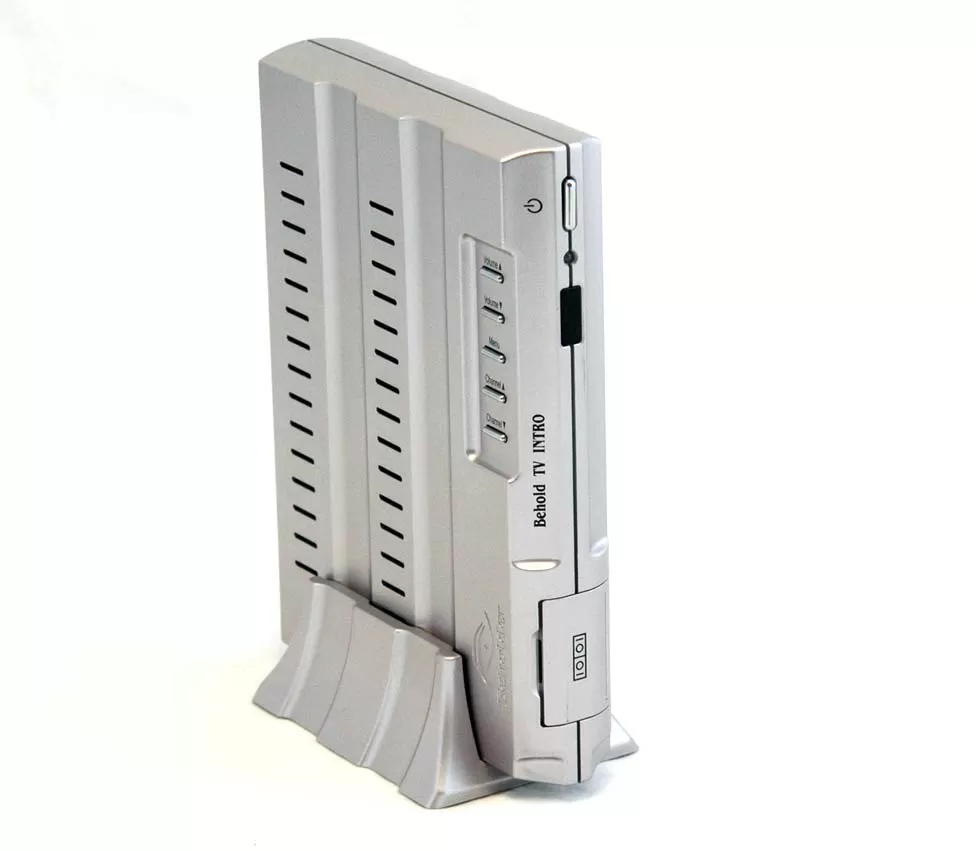

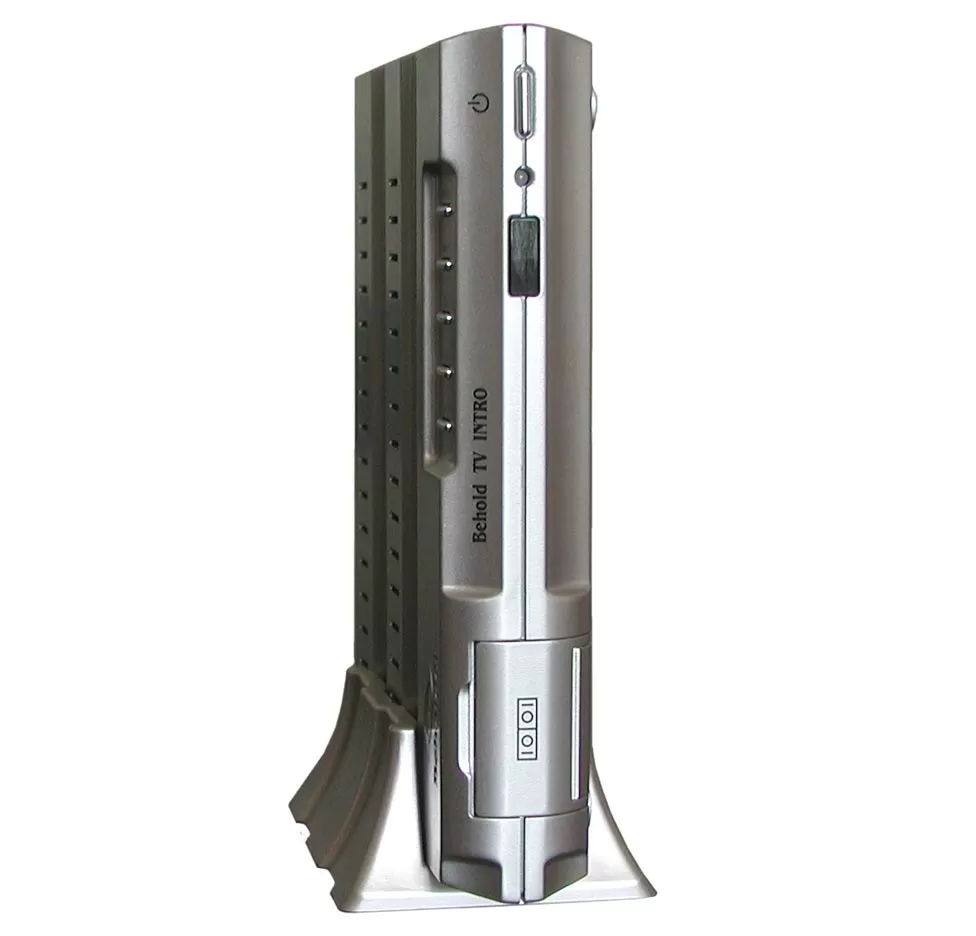

ТВ-тюнер Behold TV Intro имеет резиновые ножки не только на своём корпусе, но и на подставке, входящей в комплект. Вы можете просто положить тюнер на стол, можно повесить его на стену, поставить вертикально COM-портом вверх или вниз, и в любом случае он будет весьма устойчив и непоколебим. Смотрится он, конечно, очень стильно. Но пришло время сорвать всю эту красивую оболочку и выяснить, из какого мяса он сделан.

Схемотехника Behold TV Intro

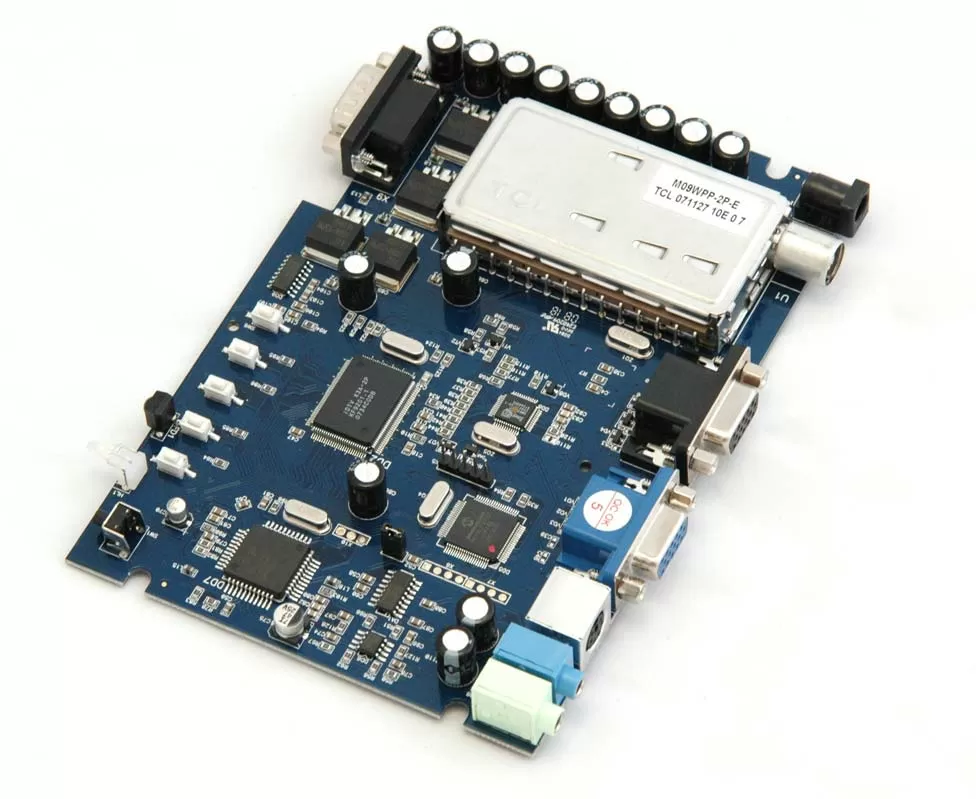

Корпус ТВ-тюнера легко открывается. Несмотря на то, что плата скрыта от глаз пользователей, она покрыта тёмно-синим лаком, сохраняя общий стиль для ТВ-тюнеров Beholder.

На плате установлена банка аналогового ВЧ-блока TCL 071127.  Мы ещё не сталкивались в работе с этим ВЧ-блоком, так что не будем пытаться угадать, лучше он традиционного для ТВ-тюнеров блока Philips MK5 или хуже, по устройству они аналогичны.

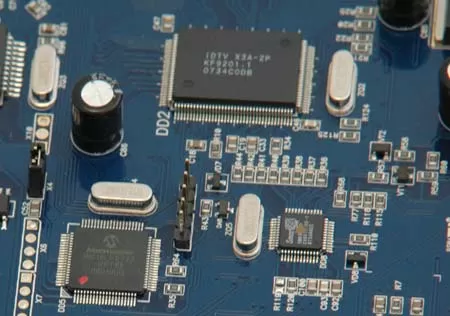

Сердцем всей платы является процессор Microchip PIC18LF8 722. Он управляет всеми чипами на плате, включая звуковой процессор Philips TDA9874AH, OSD-процессор SmartASIC SM602 и видеопроцессор iDTV X3A-2P, который так же реализует функцию аппаратного шумоподавления, масштабирование и наложение видео на картинку с видеокарты в режиме PoD (картинка поверх десктопа).

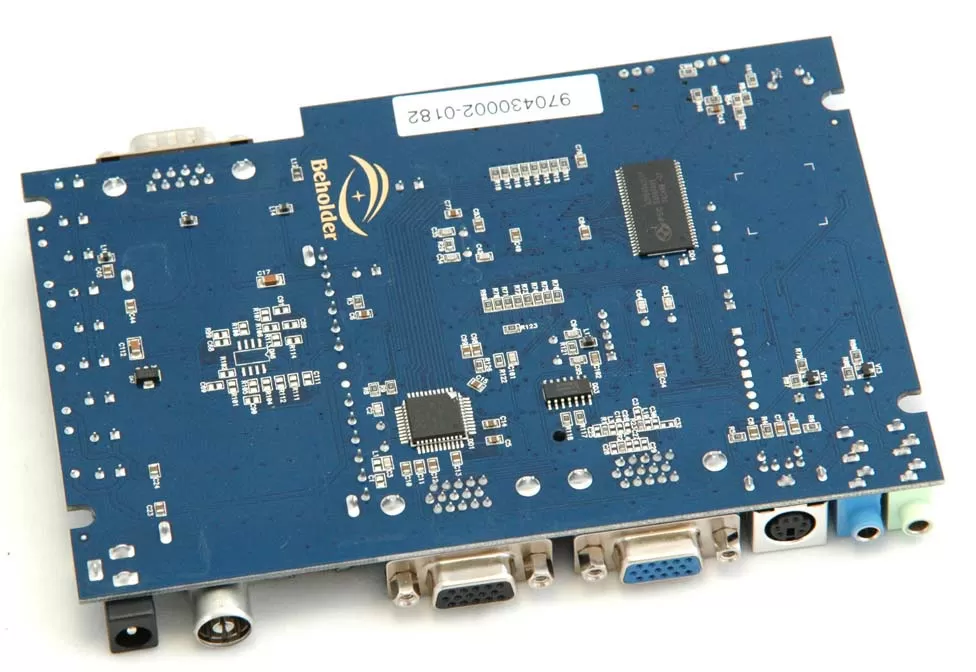

Монтаж произведён и на обратной стороне платы - здесь располагаются чип NXP SAA7113H, 9-битный АЦП, а так же чип памяти SDRAM, необходимый для работы видеопроцессора. Как можно догадаться, во многом ТВ-тюнер Behold TV Intro повторяет своего старшего собрата, Behold TV Solo. Но сохранится ли эта тенденция при использовании тюнера?

Установка и настройка

Для автономных ТВ-тюнеров не нужен компьютер, но в случае с Behold TV Intro вы можете использовать ПК для настройки и сортировки телевизионных каналов. Повторяем, это не обязательно.

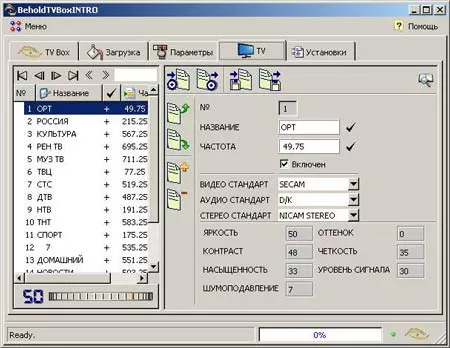

С помощью программы BeholdTV Box Intro вы так же можете синхронизировать время ТВ-тюнера с компьютерным, настраивать таймер и сохранять установки ТВ-тюнера в файл.

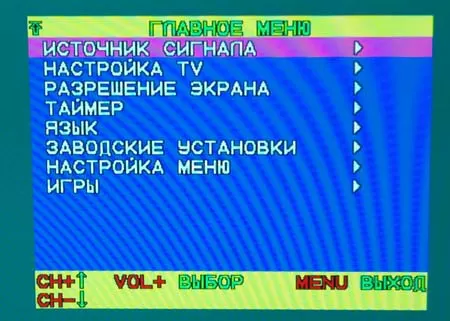

Меню полностью сделано на русском языке. Первое, что необходимо сделать - это выбрать разрешение, в котором вы хотите просматривать телепрограммы. Надо иметь в виду, что функция POD (Picture On Desktop), работает не на всех разрешениях.

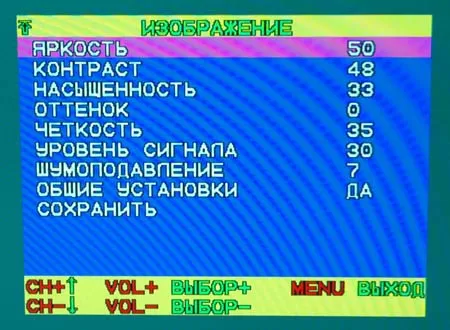

Для каждого канала вы можете настраивать параметры картинки, включающие в себя помимо традиционных яркости, контрастности и оттенка с насыщенностью, ещё и уровень сигнала и шумоподавление. Такие настройки, да ещё и индивидуальные для каждого канала редко повстречаешь на автономных ТВ-тюнерах.

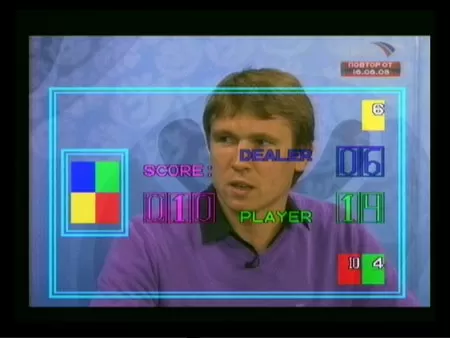

И совсем новое веяние в автономных ТВ-тюнерах - встроенные игры. По уровню графики и сюжету они словно пришли к нам из 80-х годов прошлого века, но они наверняка приглянутся кому-нибудь, тем более, что игры можно перепрошивать в память ТВ-тюнера, закачивая новые с сайта компании Beholder.

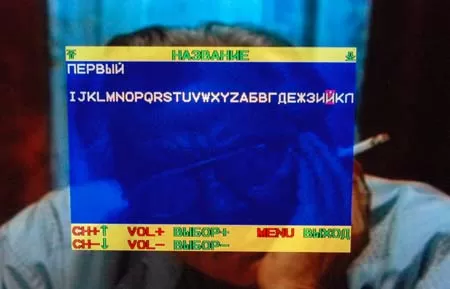

После сканирования каналов будет вполне логично заняться их сортировкой и присвоить им имена. Вы можете называть каналы латиницей и кириллицей, но всё же это удобнее делать с компьютера, при подключении через COM-порт.

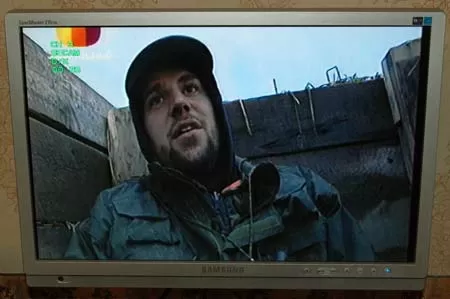

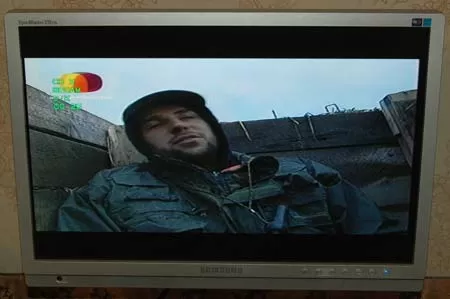

Для широкоформатных разрешений вы можете установить аспект кадра 4:3, 16:9 PanScan, 16:9 Anamorphic или 16:9 Панорама. Выбор осуществляется только кнопкой с пульта ДУ, при этом на экране не отображается, какой именно аспект используется сейчас. Хотя, разница видна невооружённым взглядом.

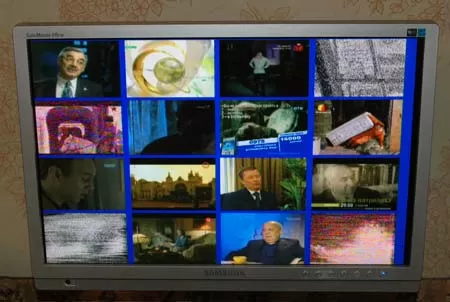

Функция предпросмотра реализована традиционно: в матрице 4x4 последовательно меняются кадры с телеканалами. Выбираем нужный канал стрелочками и нажимая кнопку "preview" на пульте, переходим на него.

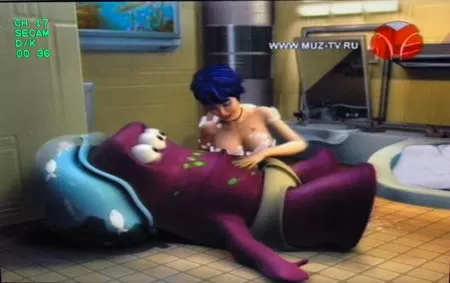

Качество приёма телепрограмм такое же, как на ТВ-тюнерах Behold TV Solo, то есть, ВЧ-блок TCL не даёт никаких преимуществ и никаких недостатков по сравнению с Philips MK5.

Важно не переусердствовать с уровнем сигнала и шумоподавления, иначе вы получите на экране повторы контуров движущихся объектов.

Выводы

Мы привыкли, что каждый ТВ-тюнер Beholder - это мини-революция, маленький сундучок с драгоценностями, полный новых идей, уникальных технологий и бескомпромиссного соотношения цена/качество. В случае с Behold TV Intro всё немного иначе: это "нишевая" модель, основным достоинством которой станет конкурентная цена при достаточном наборе функций, среди которых есть и уникальные. Например, уникальная для ТВ-тюнеров Beholder способность настраивать картинку для каждого канала индивидуально, изменять уровень сигнала и шумодав, а теперь и характерный для автономников интерфейсный порт, позволяющий облегчить первоначальную настройку каналов и последующее обновление микропрограммы.

При стоимости в розницу около 120$, ТВ-тюнер Behold TV Intro может вполне удачно соперничать с другими автономниками, если только ему не помешает Behold TV Solo, который при цене 140$ предлагает пользователю намного большее.

Михаил Дегтярёв (aka LIKE OFF)
17/062008
