Blade серверы: их история, основные преимущества, современные системы

Для чего служат Blade-серверы?

В настоящее время существует большой класс задач, требующих высокой концентрации вычислительных средств. К ним могут относиться как сложные ресурсоемкие вычисления (научные задачи, математическое моделирование, вычислительный поиск), так и обслуживание большого числа пользователей (распределенные базы данных, Интернет-сервисы и хостинг, серверы приложений).

Мощность вычислительного центра можно сделать больше, увеличив производительность отдельных вычислительных модулей или их количество. В настоящее время преобладает вторая тенденция, и усилия разработчиков направлены, прежде всего, на внедрение параллельных вычислений.

Это связано с тем, что поскольку сейчас производительность центрального процессора очень высока при относительно низкой стоимости, рациональнее использовать для решения большинства задач кластерные конфигурации, а не сложные многопроцессорные системы. В будущем, скорее всего, эта тенденция сохранится (надеяться на это позволяет появление многоядерных центральных процессоров, еще более сокращающих разрыв в вычислительной мощности между специализированными решениями и простыми серверами с двумя — четырьмя центральными процессорами).

Увеличение числа вычислительных модулей в вычислительном центре требует новых подходов к размещению серверов. Применение кластерных решений приводит к росту затрат на помещения для центров обработки данных, их охлаждение и обслуживание.

Решить некоторые из этих проблем поможет новый тип серверов — модульные, чаще называемые Blade-серверами, или серверами-лезвиями (blade — лезвие). Набирающие популярность Blade-серверы - это воистину серверы XXI века (их первые модели были разработаны в 2001 г.), преимущества которых изготовители описывают с помощью правила «1234». Оно звучит так: по сравнению с обычными серверами при сравнимой производительности Blade-серверы занимают в два раза меньше места, потребляют в три раза меньше энергии и обходятся в четыре раза дешевле.

Итак, что представляет собой Blade-сервер? Прежде всего стоит привести определение IDC: аналитическая компания называет лезвием (Blade-сервером) модульную одноплатную компьютерную систему, включающую процессор и память. Лезвия вставляются в специальное шасси (или полку) с объединительной панелью (backplane), обеспечивающей им подключение к сети и подачу электропитания. Это шасси с лезвиями, по мнению IDC, является Blade-системой. Оно выполнено в конструктиве для установки в стандартную 19-дюймовую стойку и в зависимости от модели и производителя, занимает в ней 3U, 6U или 10U (один U - unit, или монтажная единица, равен 1,75 дюйма). За счет общего использования таких компонентов, как источники питания, сетевые карты и жесткие диски, Blade-серверы обеспечивают более высокую плотность размещения вычислительной мощности в стойке по сравнению с обычными тонкими серверами высотой 1U и 2U, такими как dell pe r210 или dell pe r410.

Фактически блейд система состоит из следующих компонентов

• Blade-серверы (фактически это обычные серверы без блока питания, с пассивными радиаторами и без PCI разьемов – убраны все «лишние компоненты»)
• Корпус и пассивный Backplane (плата обеспечивающая коммутацию установленного оборудования)
• Системы питания и охлаждения (вентиляторы блоки питания)
• Внешние коммутационные устройства(Ethernet, FC, Infiniband)

Вместо обычных PCI(PCI-E, PCI-X) плат в сервер вставляются мезонинные карты, которые позволяют использовать интерфейсы FC, Infiniband, SAS, или дополнительные порты Ethernet, при наличии в шасси соответствующего внешнего коммутационного модуля.

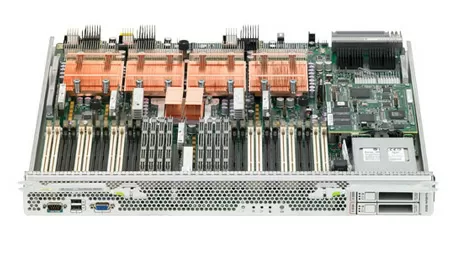

Типичный Blade сервер: нет ни блока питания, ни вентиляторов - ничего лишнего!

Тем не менее, по данным аналитиков, повышенная плотность лезвий сейчас отходит на второй план и их главным преимуществом для корпоративного сектора становится улучшение управляемости серверов с более высокой степенью автоматизации их обслуживания. Переход к серверной инфраструктуре, построенной из лезвий, позволяет реализовать интегрированное управление системы и отойти от прежней схемы работы Intel-серверов, когда каждому приложению выделялась отдельная машина. На практике это означает значительно более рациональное использование серверных ресурсов, уменьшение числа рутинных процедур (таких, как подключение кабелей), которые должен выполнять системный администратор, и экономию его рабочего времени.

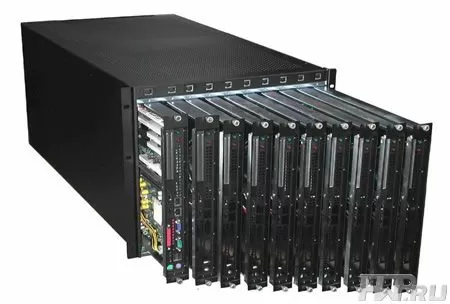

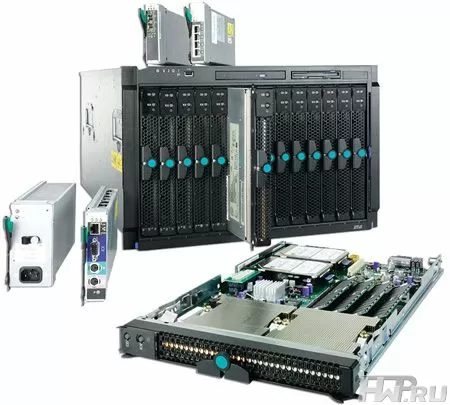

Типичное 10U шасси для 10 Blade-серверов

Кроме того, Blade-серверы намного проще обслуживать, чем обычные стоечные серверы, — например, при выходе машины из строя системный администратор просто заменяет лезвие на новое и затем в дистанционном режиме инсталлирует на него ОС и прикладное ПО. В настоящее время разработчики пакетов для управления Blade-серверами реализуют в своих продуктах не только возможности автоматического развертывания на новых серверах ОС и приложений, но и функции быстрого обновления установленного ПО или инсталляции программных “заплаток”.

Blade-серверы являются крайне эффективным решением для экономии пространства в центрах обработки данных (ЦОД), а также с точки зрения их консолидации и перехода к централизованному управлению серверным парком. Например, системный администратор может управлять шасси с лезвиями как одним объектом и по мере роста нагрузок увеличивать его вычислительную мощность, добавляя новые лезвия. Кроме того, поскольку обычно в шасси предусмотрена возможность установки сетевых коммутаторов, эта опция позволяет провести и консолидацию сетевых ресурсов ЦОД.

Помимо уменьшения занимаемой площади в ЦОД, экономический эффект от перехода на лезвия имеет еще несколько составляющих. Поскольку в них входит меньше компонентов, чем в обычные стоечные серверы, и они часто используют низковольтные модели процессоров, то сокращаются требования к энергообеспечению и охлаждению машин. Как уже говорилось выше, экономится рабочее время администратора, который в результате успевает обслуживать больше объектов, и поэтому при росте серверного парка, предприятию не обязательно нанимать еще одного администратора. Наконец, хотя при переходе к архитектуре Blade-серверов вместе с самими лезвиями нужно приобретать и шасси, благодаря совместному использованию его компонентов дальнейшее масштабирование Blade-системы требует меньше затрат, чем системы из стоечных серверов, и шасси с пятью — десятью лезвиями обходится дешевле аналогичного числа обычных стоечных машин.

Преимущества использования Blade-серверов можно выразить следующим списком:

• уменьшение стоимости и повышение надежности системы питания и охлаждения;
• сокращение количества коммутационных проводов;
• повышение удобства управления системой;
• уменьшение занимаемого объема;
• уменьшение энергопотребления и выделяемого тепла;
• высокая масштабируемость;
• гибкость.

Разумеется «Blade» имеют и недостатки:

• отсутствие общего стандарта и общей платформы. Для пользователей это выражается в невозможности установить, например, Blade-сервер SUN в шасси IBM;
• одна точка отказа в большинстве Blade-систем: само шасси — это точка отказа системы. Если шасси отказывает, то простаивают все установленные в него «лезвия», что, несомненно, наносит значительный урон бизнесу их владельца. Однако, надо понимать, что само шасси (корпус и backplane) это пассивный компонент повредить который можно лишь только физически;
• «Blade» неэффективны для решения задач, требующих малого числа серверов (например, двух или трех). В этом случае выгоднее использовать обычные серверы, не переплачивая за шасси;
• ограниченный класс приложений, выполняемых «Blade`ами»: поскольку Blade-серверы комплектуются одним или двумя процессорами, задачи, оптимизированные для традиционных серверов с большим числом процессоров, сложно переносить на «Blade»;
• плохие возможности внутренней расширяемости Blade-серверов: отсутствие возможности устанавливать платы расширения в серверы (возможность установить одну низкопрофильную PCI –плату в некоторых моделях), малые объёмы оперативной памяти.
• ограниченный размер внутренней дисковой подсистемы – сервер как правило имеет разъем под 2 жестких диска 2,5. Это связано с тем, блейд серверы применяются под задачи виртуализации и подразумевается использование внешнего массива.

В целом, внедрение Blade-серверов приносит больше положительного эффекта, оно экономически выгодно. Однако, традиционно, введению новшества сопротивляется человек. Большинство компаний опасается приобретать Blade-системы, предпочитая проверенные временем стоечные или башенные серверы. Но с каждым годом объём продаж Blade-серверов растёт, появляется всё больше решений на их основе.

Чем Blade-серверы отличаются от привычных стоечных серверов?

Физическая конструкция. Многие преимущества Blade систем обеспечивает уникальная физическая конструкция. Совместное использование таких ресурсов, как средства питания, охлаждения, коммутации и управления, снижает сложность и ликвидирует проблемы, которые характерны для более традиционных серверных инфраструктур. Физическая конструкция Blade систем предполагает размещение Blade-серверов в специальном шасси (полке) и основным ее конструктивным элементом является объединительная панель.

Объединительная панель разработана таким образом, что она решает все задачи коммутации Blade-серверов с внешним миром: подача питания, подключения к сетям Ethernet, сетям Fiber Channel а также обеспечивает взаимодействие по протоколу SAS (SCSI) с системами хранения в том же шасси (дополнительные диски или ленты). Шасси для Blade`ов также позволяет размещать в нем необходимые коммутаторы Ethernet или Fibre Channel для связи с внешними сетями. Выход на эти коммутаторы из Blade-серверов обеспечивают предустановленные или устанавливаемые дополнительно контроллеры Ethernet или Fibre Channel.

Меньшее количество кабелей. Средства коммутации во внешние сети, интегрированные в общую полку значительно сокращают количество кабелей. Новой системе HP BladeSystem требуется на 94% меньше кабелей для подключения к ЛВС и SAN, чем традиционным стоечным серверам. В шасси могут быть вставлены коммутаторы, которые обеспечивают взаимодействие как внутри шасси, так и с внешними устройствами.

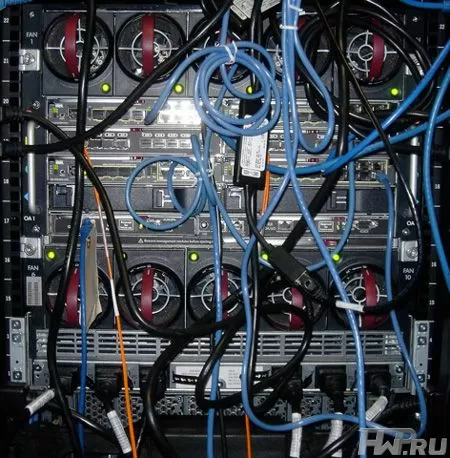

Если вы думаете, что здесь много кабелей - вы ошибаетесь

Общие средства питания и охлаждения. Размещение систем питания и охлаждения в общей полке, а не в отдельных серверах, обеспечивает снижение энергопотребления и повышение надежности. Кроме того, благодаря новым и более интеллектуальным функциям, снижается потребление энергии. Например для Blade-серверов HP новые технологии охлаждения HP Thermal Logic общее потребление энергии снижается более, чем на 30 % по сравнению со стоечными системами, и для охлаждения всего решения требуется меньше электроэнергии и воздуха. В основном, это достигается тем, что используются более мощные блоки питания и вентиляторы, общие для всего шасси.

Лучшие возможности управления. Blade-серверы принципиально отличаются от стоечных серверов, таких как dell pe r510,  тем, что серверная полка имеет интеллект в виде модулей управления. Для Blade систем HP функции интеллектуального управления выполняет специальный модуль Onboard Administrator, который отсутствует в стойках при размещении традиционных серверов. Помимо IP KVM присутствуют средства мониторинга и управления питанием, коммутационными модулями и средства быстрого развертывания системы.

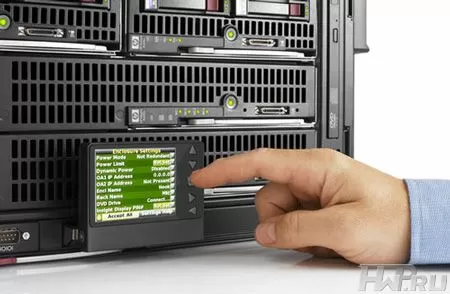

Лёгкое администрирование любого Blade сервера в шасси

Не требуется клавиатура, видео и мышь. Управление новой системой HP BladeSystem осуществляется с помощью централизованного модуля Onboard Administrator и процессора удаленного управления iLO2 на каждом Blade-сервере, поэтому не требуются отдельные кабели и коммутаторы для клавиатуры, видео и мыши (KVM).

Размер и плотность. Серверы и инфраструктурные элементы в составе HP BladeSystem имеют меньший размер и занимают меньше места, чем аналогичные стоечные решения, что помогает экономить электроэнергию и пространство, выделенное для ИТ. Кроме того, благодаря модульной архитектуре, они являются более удобными во внедрении и обслуживании.

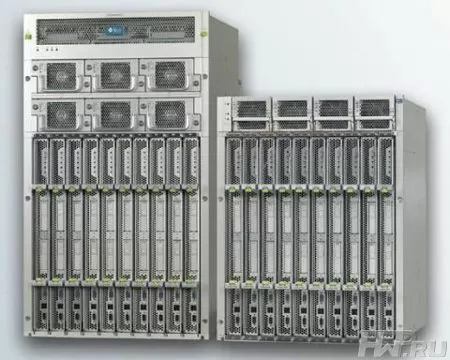

Основное преимущество Blade-серверов - повышенная плотность размещения

Повышенная надежность. В традиционных стоечных средах для повышения надежности устанавливается дополнительное оборудование, средства коммутации и сетевые компоненты, обеспечивающие резервирование, что влечет за собой дополнительные расходы. Например, HP BladeSystem имеет встроенные средства резервирования, причем конфигурации резервирования N+1 более удобны в настройке и экономичны по сравнению с полным дублированием.

Снижение эксплуатационных расходов. Инфраструктура Blade систем является более простой в управлении, чем традиционные ИТ- инфраструктуры на стоечных серверах. В некоторых случаях системы HP BladeSystem позволили компаниям увеличить количество ресурсов под управлением одного администратора (серверы, коммутаторы и системы хранения) более чем в два раза. На основании средних показателей время развертывания одного стоечного сервера ProLiant DL360 составляет 4 часа, а Blade-сервера ProLiant BL460c — 30 минут. После инсталляции серверной полки, добавление нового Blade-сервера выполняется значительно быстрее, чем процедура установки стоечного сервера, которая включает в себя монтаж сервера в стойку, прокладку кабелей, установку операционной системы, настройку подключений к ЛВС и системам хранения. Любые изменения также выполняются быстрее. Управляющее программное обеспечение HP Insight Control помогает ИТ-организациям экономить время благодаря возможности эффективного развертывания, мониторинга и контроля за инфраструктурой HP BladeSystem. Благодаря автоматизации основных ИТ-процессов оно позволяет сотрудникам концентрировать свое внимание на более важных задачах и действовать проактивно.

Эволюция Blade-серверов

Первой компанией, начавшей производство Blade-серверов, была RLX Technologies. Поскольку RLX - родоначальница Blade-серверов, их история неразрывно связана с развитием модельного ряда фирмы. Остановимся подробнее на истории развития Blade-серверов, выпускаемых компанией RLX Technologies.

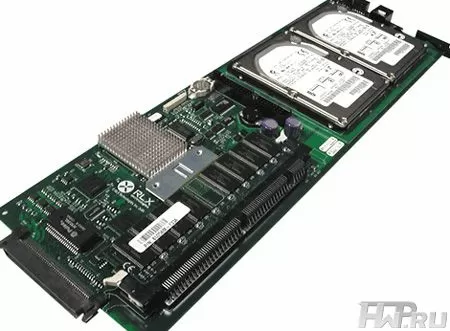

Первый Blade-сервер RLX ServerBlade 633

В мае 2001 г. появился Blade-сервер первого поколения — ServerBlade 633. Для уменьшения количества выделяемого тепла инженеры RLX решили оснащать «Blade» процессорами Transmeta Crusoe с низким напряжением питания, применяемыми в ноутбуках. К сожалению, это решение оказалось малоэффективным: по сравнению с обычными стоечными серверами «Blade» проигрывали — были менее мощными и перегревались.

Серверы второго поколения, ServerBlade 667, появившиеся уже в декабре 2001 г., отличались увеличившейся более чем на 30% производительностью по сравнению с ServerBlade 633. Кроме того, можно было устанавливать в одни и те же шасси «лезвия» и первого, и второго поколений, что упрощало переход на более быстрые «лезвия». Blade-серверы второго поколения, хоть и были, как и их предшественники, укомплектованы низковольтными процессорами Transmeta Crusoe, превосходили их по объему памяти и могли работать с большим числом операционных систем: различными конфигурациями Windows Server 2000 и Red Hat Linux. Еще одно новшество в «Blade`ах» второго поколения компании RLX - отдельные сеть управления «блейдами» и система управления «блэйдами», получившая название RLX Control Tower Blade. Последняя осуществляла мониторинг «блейдов» и управление ими как единой системой, а также по сети предоставляла удаленную консоль к «блейдам». Кроме этого, у системы управления RLX Control Tower Blade был Web-интерфейс, что позволяло администрировать всю систему с меньшими затратами. «Блейды» второго поколения компании RLX использовались для построения Linux-кластеров в таких областях науки, как биоинформатика, сейсмоанализ и вычислительная химия.

В серверах третьего поколения, выпущенных в феврале 2002 г., проблема перегревающихся процессоров была решена: на ServerBlade 800i устанавливался низковольтный 800-МГц процессор Intel Pentium III. При базовой комплектации с 512-Мбайт памятью можно было расширить память до 1 Гбайт, а суммарный объем жестких дисков, оставленных на «лезвиях», мог быть увеличен с 20 до 80 Гбайт. Это поколение, помимо увеличения мощности, отличалось от предыдущего появлением «блейда» нового типа — управляющего. Он играл роль встроенной шины управления, и с его помощью системный администратор мог настраивать порты коммутатора и VLAN из командной строки. Как и серверы второго поколения, ServerBlade 800i был оптимизирован для различных ОС семейств Windows и Linux.

Один из первых Blade-серверов

«Блейды» четвертого поколения — ServerBlade 1200i, появившиеся в сентябре 2002 г., на 50% превосходили предшественников по скорости процессора (комплектовались ЦП Intel Pentium III с частотой 1,2 ГГц и 512-Кбайт кэш-памятью второго уровня), емкости дисковой подсистемы (она еще не была вынесена из «блейдов», максимальная суммарная емкость локальных дисков составила 120 Гбайт) и на 100% по объему памяти (максимум — 2 Гбайт).

В серверах пятого поколения — ServerBlade 2800i, 3000i, выпущенных в марте 2003 г., интересно не только увеличение производительности процессора, объема памяти и дисковых подсистем. Это были первые многопроцессорные «блейды» — они оснащались двумя 2,8-ГГц процессорами Intel Xeon с 512-Кбайт кэш-памятью L2. Кроме того, RLX Technologies стала первой компанией, оснастившей выпускаемые «лезвия» интерфейсными платами Infiniband. Видимо, именно эти два усовершенствования существенно повысили цену: ServerBlade 2800i был вдвое дороже ServerBlade 1200i.

Последнее, шестое поколение «Blade`ов» RLX SB6400, увидело свет в ноябре 2004 г. Максимальный объем памяти был увеличен до 4 Гбайт, они поддерживали до двух 64-бит процессоров Intel Xeon с тактовой частотой от 2,8 до 3,6 ГГц. В них были интегрированы сетевые интерфейсы Ethernet, Infiniband и Fibrе Channel, а также контроллер PCI Express.

Однако, несмотря на неплохие характеристики новых серверов пионеру Blade-архитектуры пришлось оставить этот рынок. Компания RLX признала, что конкурировать на рынке с такими гигантами, как Sun, HP и Dell, слишком сложно. Она приняла решение свернуть производство «блейдов», ограничив свою деятельность производством управляющего ПО.

3 октября 2005 г. RLX Technologies была куплена компанией HP, которая продолжает выпускать «блейды» RLX, а RLX стала группой технологических решений компании НР.

К 2005 г. Все крупные игроки на рынке серверной техники заинтересовались Blade-серверами и начали выпускать свою технику. Некоторые компании разрабатывали свои решения в области Blade-систем, другие заимствовали существующие решения. Была создана жёсткая конкуренция за рынок Blade-систем. Каждый вендор старался принести своё новшество в «блейды».

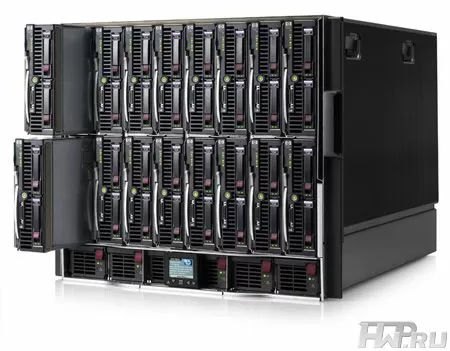

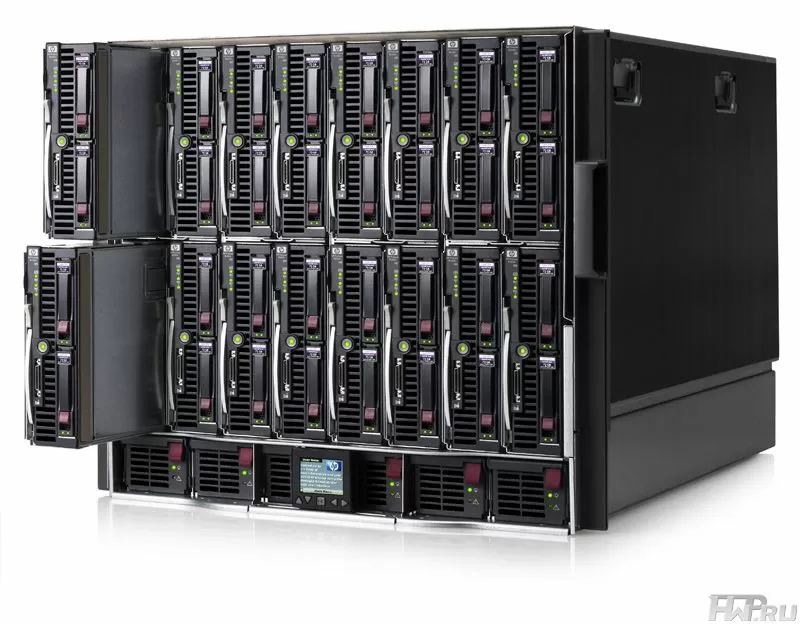

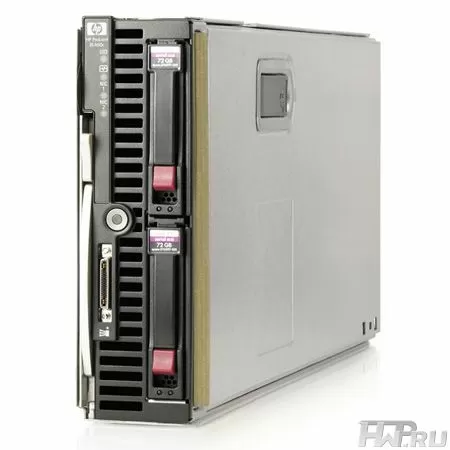

Современный Blade-сервер HP ProLiant 460c: более компактный и более экономичный

В настоящее время, к примеру, один Blade-сервер HP ProLiant 460c не уступает в производительности и отказоустойчивости тонкому стоечному серверу HP ProLiant DL360, высотой в 1U. При этом в 1 Blade-шасси HP BladeSystem, высотой в 10U можно вместить 16 серверов HP ProLiant 460c. Таким образом, в стандартную стойку, высотой 42U поместится 42 сервера HP ProLiant DL360 G6 или 4 х 16 = 64 сервера HP ProLiant 460c. В то же время, Blade-серверами легче управлять и администрировать, они будут потреблять меньше электроэнергии, выделяя при этом меньше тепла. Работа обслуживающего персонала сокращается также из-за уменьшения количества кабелей, подходящих к серверной стойке, в разы.

Постепенно Blade-серверы смогли использовать большинство технологий, использующихся в обычных стоечных серверах. Появились полнофункциональные RAID-контроллеры, использующие диски с возможностью горячей замены. «Блейды» поддерживают популярные технологии коммуникаций – сетевые адаптеры и коммутаторы Gigabit Ethernet, оптико-волоконные адаптеры и коммутаторы Fibre Channel, высокоскоростные соединения Infiniband. Сейчас в большинстве блейд-систем отсутствует единая точка отказа – все основные компоненты системы дублированы для отказоустойчивости. А при выходе из строя Blade-сервера, его можно заменить целиком и в короткие сроки восстановить работу.

Вместо Blade-сервера в шасси может быть установлен Blade-накопитель

Последние новинки в мире Blade-серверов включают в себя «Storage-Blade» (storage - хранение), «Tape-Blade» (tape – магнитная лента) и «PCI-Blade». Первые представляют собой лезвия, максимально забитые жёсткими дисками, и по сути являющиеся внешними дисковыми корзинами для обычных «блейдов», установленных в шасси. Вторые являются лезвиями, в форм-фактор которых умещен современный ленточный накопитель. Третьи из перечисленных «блейдов» - это лезвия для установки полноразмерных плат с интерфейсами PCI, PCI-x, или PCI-e. Они созданы для решения проблемы внутренней расширяемости Blade-серверов.

Таким образом, стремясь к консолидации ресурсов, производитель предлагает компаниям единый блок, сочетающий в себе вычислительные ресурсы (Blade-серверы) с возможностями расширения, не уступающими обычным серверам (поддержка нескольких многоядерных процессоров и больших объёмов памяти «блейдами», внутренние mezzanine-платы плюс «PCI-блейды»), системы хранения данных («сторадж-блейды») и устройства резервного копирования («тейп-блейды»).

Эволюция Blade-серверов

Год	Функциональные изменения	Появление новых частей в конструкции
2001	Основная функция технической системы – выполнение функций сервера, при компактном размещении в серверной стойке. 1)Blade-серверы в шасси, с вынесенными в общее пользование блоками питания, модулями охлаждения и коммутации;	Первая Blade-система в мире от RXL Technologies.
2002	1) возможность установки больших объёмов оперативной памяти в «лезвия»; 2) возможность установки обычных серверных процессоров в «лезвия»; 3) аппаратное и программное обеспечение для мониторинга и управления лезвиями в шасси; 4) возможность установки в шасси модульных Ethernet-коммутаторов, соединяемых с «блейдами» по внутренней шине.	Увеличенное количество слотов для установки модулей памяти. Поддержка Blade-серверами обычных серверных процессоров того времени. Управляющий модуль в шасси. Модульные Ethernet-коммутаторы в шасси.
2003	1) возможности установки интерфейсов плат расширения Fibre Channel и Infiniband в «блейды», и установки соответствующих коммутаторов в шасси; 2) наличие различных моделей Blade-серверов: от «легких» (по мощности соответствующих персональному компьютеру), до «тяжёлых» (по производительности не уступающих серверам среднего уровня); 3) возможность установки в «лезвия» SCSI-дисков с возможностью горячей замены, использующихся в обычных серверах; 4) возможность установки в «блейды» двуядерных процессоров, адаптированных с обычных серверов.	Многофункциональные «Mezzanine-слотоы» в «блейдах», поддерживающие Ethernet-, Fibre Channel-, Infiniband-адаптеры. Разные размеры и функциональность блейдов, устанавливаемых в одно шасси. Полнофункциональный RAID-контроллер поддерживающий SCSI-диски и их горячую замену.
2004	1) появление Blade-систем без «единой точки отказа» (single point of failure); 2) поставка Blade-шасси с специальной модульной системой охлаждения; 3) появление «блейдов», поддерживающих процессоры AMD Opteron.	Отказоустойчивые компоненты Blade-системы. Серверная стойка для Blade-шасси с водяным охлаждением.
2005	1) большее уплотнение компонент Blade-систем, за счёт перерасположения компонентов системы, меньше места занимаемого серверной стойке; 2) появление «блейдов», поддерживающих процессоры архитектуры SPARC и Intel Itanium.
2006	1) поддержка четырёхядерных процессоров Intel в Blade-системах; 2) появление «сторадж-блейдов».	«Сторадж-блейды» работающие в одном шасси с обычными блейдами.
2007	1) появление «Тейп-блейдов»; 2) появление «PCI-блейдов».	«Тейп-блейды» и «PCI-блейды» работающие в одном шасси с обычными блейдами.

Будущее рынка Blade-серверов

В настоящее время рынок Blade-серверов бурно развивается - выходят новые модели лезвий, обновляется как железная, так и программная часть. Однако строить оптимистические прогнозы мешает следующий факт. Несмотря на то, что, с одной стороны, решения на базе Blade-северов по многим параметрам не уступают классическим решениям (например, по мощности, масштабируемости, управляемости, надежности) и даже часто уникальны, с другой стороны, именно особенности архитектуры приводят к тому, что на Blade-серверы часто смотрят с опаской, как на нарушителя установившихся традиций. Еще одна причина - в относительно большой стоимости внедрения систем. Если расширение IT-системы компании обычно производится установкой дополнительных компьютеров, то шасси даже с небольшим количеством установленных лезвий может стоить дороже отдельных серверов аналогичной мощности, особенно если решение предполагает использование нетривиальной системы хранения данных. Возможно, играет роль и «виртуальная» боязнь привязки к одному поставщику, поскольку система требует значительных вложений и не всегда легко интегрируется в существующий парк ПО и оборудования. С этими проблемами может помочь четкое планирование развития IT-структуры компании и выбор правильного поставщика.

Отрицательную роль в развитии рынка Blade-решений играет и отсутствие открытых стандартов для аппаратного дизайна шасси (и это несмотря на то, что часто решения от разных компаний являются, по сути, небольшими вариациями одного дизайна). С программным обеспечением ситуация немного проще, поскольку современные лезвия созданы на базе стандартного оборудования и при желании можно все реализовать с использованием популярного программного обеспечения.

С приходом Blade-систем стали всё чаще упоминаться термины консолидация и виртуализация информационной инфраструктуры. Руководители IT-подразделений давно искали способ искоренить «лоскутную» инфраструктуру, объединив все ключевые инфраструктурные элементы в одну единую систему, контролируемую с одной консоли управления. Уже сейчас реализуется возможность объединения Blade-серверов шасси или целой стойки в «один, большой» виртуальный сервер и выделение точного количества производственной мощности для решения той или иной задачи. Blade-серверы упрощают создание и применение виртуальных сетей (VLAN), а так же приносят необычайную лёгкость в их управлении.

Специалисты HP прогнозируют: в скором будущем башенные серверы уйдут с рынка, останутся только стоечные серверы, в том числе уже упомянутые представители 6-го поколения, HP ProLiant DL360G6, HP ProLiant DL380 G6, HP ProLiant DL180 G6 и Blade-серверы. Причём последние будут распространены больше, и потихоньку будут вытеснять стоечные серверы с рынка. По прогнозам аналитиков, к 2009 г. доля блейдов от общего рынка серверов перейдёт порог в 30%, а объём продаж достигнет $9 млрд. (данные аналитической службы IDC).

Образцы современных Blade-серверов

Проведем сравнение трёх популярных Blade-систем.

• Побочные показатели находятся в пределах нормы.
• Входные факторы являются одинаковыми для всех рассматриваемых технических систем.
• Цены приблизительные, достаточно точные для сравнения систем между собой.
• Производительность оценивалась в баллах, исходя из максимального количества вычислительных процессоров и объёма оперативной памяти, поддерживаемых системой.

HP BladeSystem C-class

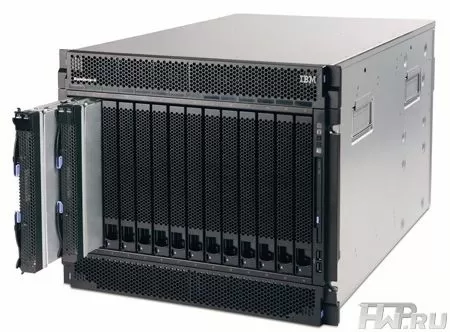

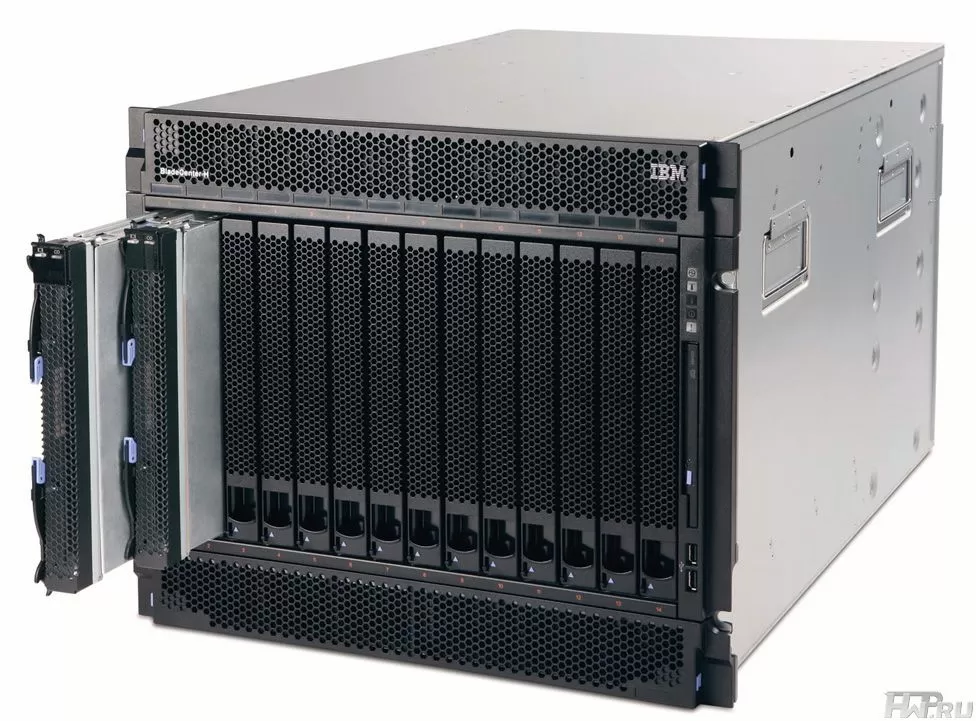

IBM BladeCenter H

HP BladeSystem c-class и IBM BladeCenter H являются ближайшими конкурентами и имеют похожее техническое исполнение. Это – самые видные представители рынка Blade-систем. Назовём их Blade-системами высшего класса.

Подсистемы Blade-серверов высшего класса: процессор, системная шина, оперативная память, контроллеры интерфейсов, дисковый контроллер, жёсткие диски, объединительная плата, охлаждающие модули, модули питания, отдельный управляющий модуль, модуль для локального подключения к Blade-системе, коммутаторы интерфейсов, модуль для подключения PCI-плат.

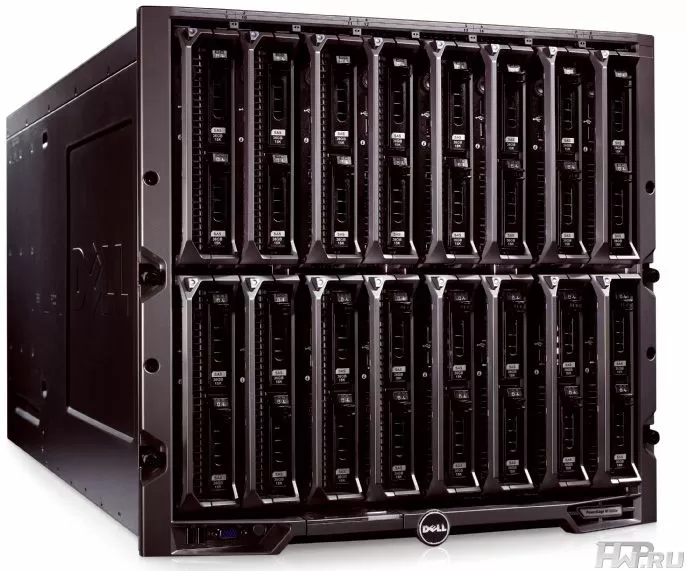

Dell PowerEdge 1955

Dell PowerEdge 1955 является более простой системой, не обременённой дополнительными «наворотами», но, тем не менее, показывающей хорошую производительность и не занимающей много места в стойке. Dell PowerEdge 1955 – представитель среднего класса Blade-систем.

Число технических частей Blade-систем среднего класса: процессор, системная шина, оперативная память, контроллеры интерфейсов, дисковый контроллер, жёсткие диски, объединительная плата, охлаждающие модули, модули питания, отдельный управляющий модуль, коммутаторы интерфейсов.

Анализируя полученные результаты, можно сделать вывод, что Blade-системы высшего и среднего уровня имеют не большие коэффициенты несовершенства. Структура Blade-систем близка к оптимальной. Хотя она и состоит из большого числа технических частей, каждая часть в ней играет свою неповторимую роль, и все они и создают то, что называют Blade-системой.

Сравнивая полученные в ходе определения совершенства технических систем результаты с данными об объёмах продаж за последние годы можно сказать, что, не смотря на большее совершенство Blade-систем среднего класса, лучше продаются Blade-системы высшего класса. Это связано с тем, что их производством занимаются такие гиганты IT-индустрии, как HP и IBM. Престиж бренда, успешно проводимые рекламные акции, а также хорошие условия оказания технической поддержки от производителя склоняют покупателя приобретать такие системы. Blade-системы высшего уровня также снабжаются наибольшим количеством технологических новинок, что очень привлекает покупателя.

Когда следует переходить на Blade-серверы?

На момент написания обзора на российском рынке HP поставлял Blade серверы нескольким сотням заказчиков. Они относились к различным вертикальным рынкам (банки и финансы, промышленность, торговля, дистрибуция товаров, наука и образование, транспорт, государственные органы и ведомства и т. д.). Соответственно и размеры заказчиков и число серверов в их центрах обработки также значительно отличались.

В наиболее общем виде основным мотивом перехода на закупки Blade систем является общая модернизация серверного хозяйства и стремление заказчиков перейти от имеющегося серверного зоопарка к более современной и упорядоченной системе серверов в организации. В этих случаях заказчик останавливается на выборе Blade систем как на наиболее современном и перспективном решении для стандартизации серверов в организации.

Важным дополнительным аргументом в пользу выбора Blade систем является наличие у заказчика реального или планируемого решения по консолидации системы хранения данных. В пользу этого соображения также можно привести тот факт, что запросы на спецификации Blade серверов очень часто предполагают и заказ для Blade систем HP массивов данных HP EVA или MSA. Действительно, одновременный переход на блейды и консолидированное хранение данных имеет то преимущество, что больше не требуется хранить большие объемы данных во внешней памяти самих Blade серверов, а по всем остальным параметрам современные блейды не уступают своим стоечным аналогам.

Переходя к более частным случаям внедрения в организациях новых серверных технологий необходимо прежде всего отметить, что Blade-серверы стали предпочтительным и наиболее часто запрашиваемым решением для виртуализации и консолидации серверных приложений. По нашему опыту на Blade серверах и разделяемых
