Блок питания HKC MATX4-300+CE формата MicroATX

Тестирование

Для тестирования мы использовали стенд, разработанный компанией "Микродип". Этот стенд позволяет снимать нагрузочные характеристики блоков питания в ручном и автоматическом режимах. Он позволяет проанализировать нагрузочную способность исследуемого БП, проверить его силовые параметры, заявленные производителем и соответствие блока питания спецификации ATX.

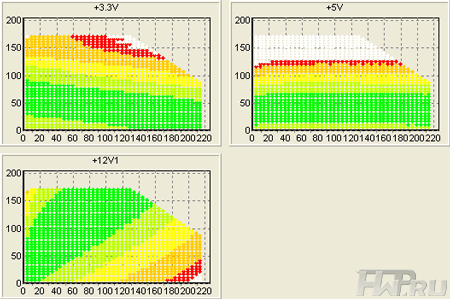

Мы будем снимать кросс-нагрузочные характеристики блока питания по всем четырём шинам: +3.3V, +5V, +12V1 и +12V2. На графиках цветом отображается отклонение напряжения от номинала.

зелёный цвет - менее 1%
салатовый - от 1% до 2%
жёлтый - от 3% до 4%
оранжевый - от 4% до 5%
красный цвет - 5%
белый - более 5%

Для блока питания устанавливались предельные значения мощностей в соответствии с его таблицей нагрузок.

В пределах допустимых диапазонов нагрузок, блок питания показывает допустимые отклонения напряжений по всем шинам. Шина +12V выглядит очень даже неплохо. В области невысокой нагрузки на шины +5V и +3.3V, в которой и работают все современные компьютеры, независимо от того, собраны они в корпусах формата MicroATX или ATX, отклонения по шинам не превышают 2%.

КПД блока питания

Для определения КПД использовался тот же стенд, что и для снятия кросс-нагрузочных характеристик. Плюс к этому - устройство для замера потребляемой блоком питания мощности. Задав нагрузку на блок питания точной величиной, мы могли определить соотношение потребляемой им мощности и полезной мощности, выяснив эффективность модели.

КПД блока питания HKC MATX4-300+CE
100 Вт
Потребляемая из сети мощность, Вт / VA	140 / 194
Сдвиг по фазе (Cos (fi))	0,7
КПД, %	71
200 Вт
Потребляемая из сети мощность, Вт / VA	281 / 406
Сдвиг по фазе (Cos (fi))	0,7
КПД, %	71
300 Вт
Потребляемая из сети мощность, Вт / VA	441 / 645
Сдвиг по фазе (Cos (fi))	0,68
КПД, %	68
Общая эффективность
Среднее значение КПД, %	70
Среднее значение сдвига фазы (по замерам во время тестирования КНХ)	0.7

Для модели с пассивной компенсацией коэффициента мощности, значение сдвига по фазе - вполне нормальное, большего не выжать. А вот эффективность блока питания вызывает грусть - всего 70%. По современным меркам даже 80% - это мало. Так что тем, кто заботится о снижении счетов за электроэнергию, придётся все же покупать компьютеры с полноразмерными ATX блоками питания.

Выводы

Учитывая, как мало сейчас блоков питания такого форм-фактора, как мы рассматривали, достаточно сказать, что такой БП существует. HKC MATX4-300+CE - компактный, несмотря на странное расположение вентиляторов, он остаётся тихим в работе. У него низкий по современным меркам показатель КПД, но неплохие результаты по КНХ. Для маленьких компьютеров, рассчитанных на установку подобных БП, это может быть отличным вариантом замены вышедшего из строя старого БП, или недорогой вариант для HTPC-корпусов или моддинга.

Михаил Дегтярёв (aka LIKE OFF)
14/09.2009
