Большой компьютер в маленьком корпусе своими руками

Введение

Начну с того, что работа моя связана с частыми командировками, к тому же, куда теперь без компьютера, он всегда должен быть под рукой, да и компьютер нужен свой, проверенный, настроен под себя эдакая "рабочая лошадь"- вот и возил я свой выездной компьютер в разобранном виде, в коробках, и собирал, когда нужно, можно сказать "на коленках". В общем, постепенно пришел к идее самостоятельной сборки корпуса с возможно минимальными размерами и весом. Cобрал я этот прибор за три дня, и поскольку прибор сугубо функциональный особого внимания дизайну не уделял, да и времени на это не было.

Большой компьютер в маленьком корпусе своими руками

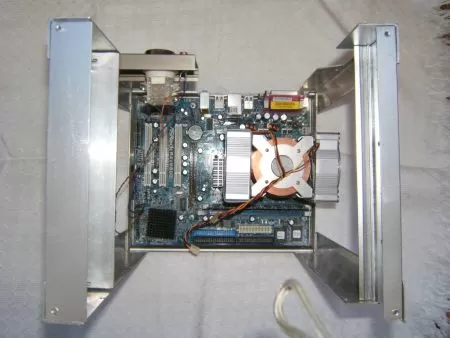

Итак начнем, для начала нам нужна материнская плата формата micro ATX, она и задает основные размеры корпуса, каркас собран из алюминиевых уголков, на его дно крепим маму.

Большой компьютер в маленьком корпусе своими руками

Размеры основания корпуса 220х260мм. Нижние два алюминиевых уголка длинной 260мм. имеют размер 70х25мм. остальные уголки корпуса 30х30мм.

Материнская плата крепиться на нижние уголки шириной 70мм. этого вполне достаточно для крепежных отверстий. Все детали корпуса соединяются саморезами по металлу, но можно и заклепками, это как кому нравиться, в общем обычная слесарная практика.

С процессорным кулером мне повезло (оптимальные размеры и конструкция) нашел данный девай-с в одном сервисе, недолго поторговавшись мне сняли его с сгоревшей платы за 500р. Однако кулер можно применить и стандартный, правда нужно отвести забор воздуха от вентилятора БП. при этом высоту корпуса возможно придется подкорректировать.

Большой компьютер в маленьком корпусе своими руками

После установки материнской платы примеряем видеокарту, в моем случае это Nvidia 6600GT, установив ее в свой слот, отмечаем и сверлим отверстия под закрепляющую планку.

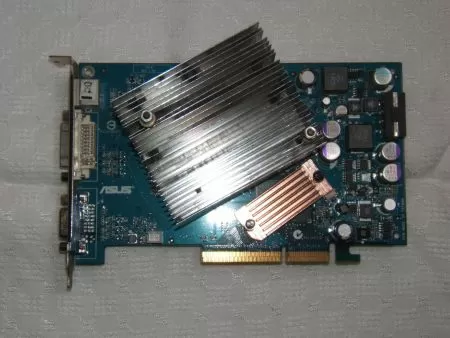

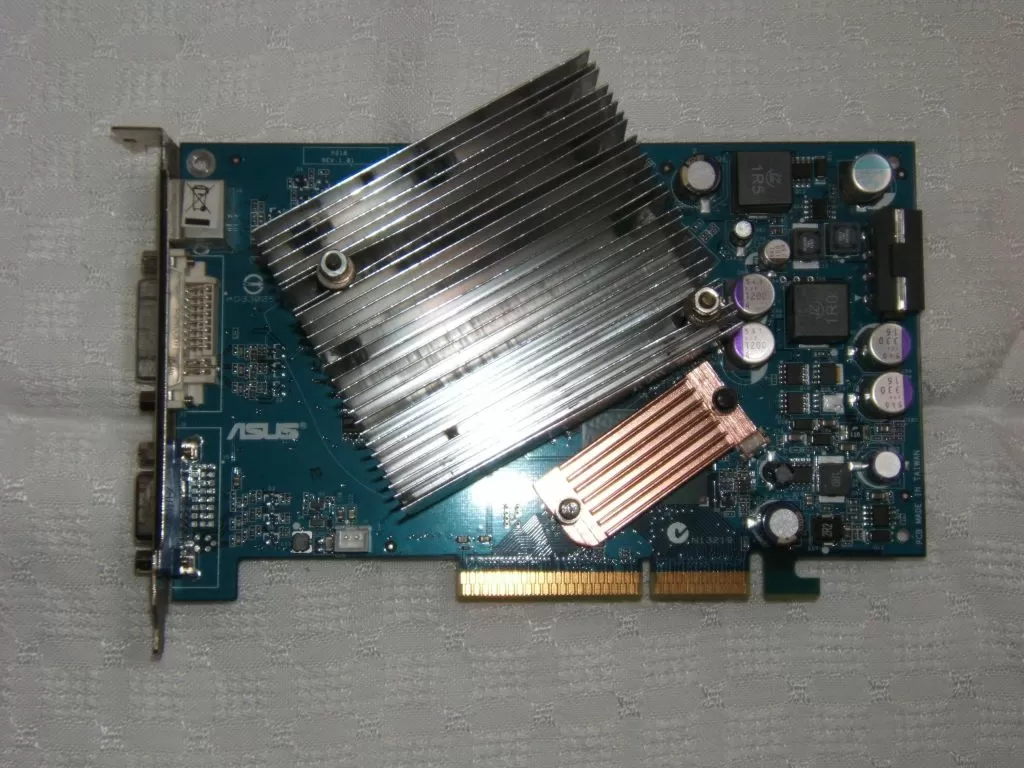

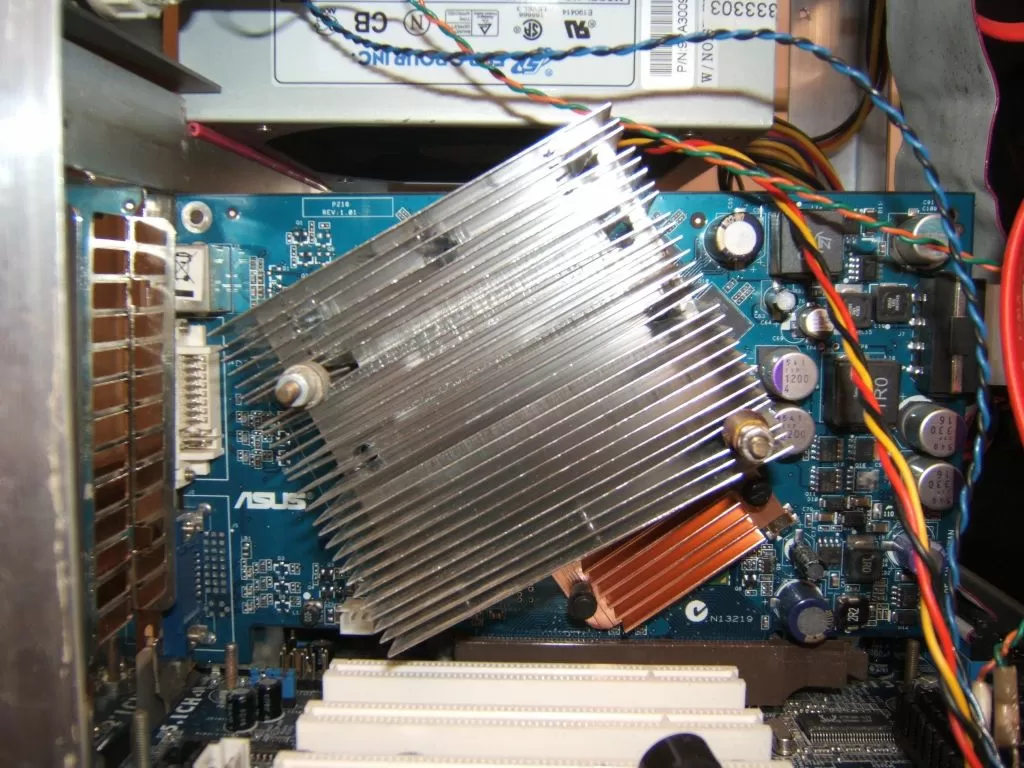

Отдельно остановлюсь на системе охлаждения для видеокарты, у меня она пассивная (терпеть визжание стандартного кулера - это выше моих сил) на место стандартного кулера я установил процессорный радиатор.

Большой компьютер в маленьком корпусе своими руками

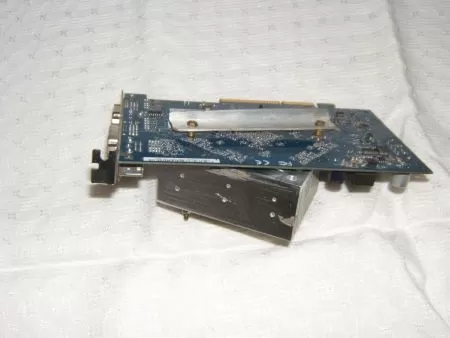

Под гайки крепления установлены небольшие пружины, для теплового расширения, с задней стороны платы скрепляющая планка, чтобы избежать прогиба платы.

Большой компьютер в маленьком корпусе своими руками

Далее следует обратить внимание на то, что по периметру радиатора просверлены сквозные отверстия диаметром 6мм. - это для того, чтобы лучше вентилировалось пространство под радиатором, в зоне оперативной памяти видеокарты

Большой компьютер в маленьком корпусе своими руками

После того, как мы закрепили видеокарту, примеряем БП и остальные компоненты нашего компьютера, у меня получилась высота корпуса 285мм. Идея надеюсь понятна, остальные детали крепятся над материнской платой и видеокартой, в общем сверлим, крепим, вырезаем лишнее из уголков.

Большой компьютер в маленьком корпусе своими руками

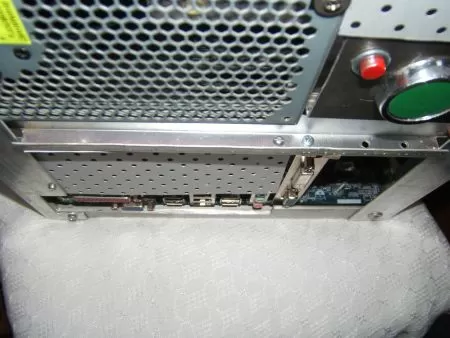

Здесь видна планка крепления для видеокарты, она же служит опорой для БП.

Большой компьютер в маленьком корпусе своими руками

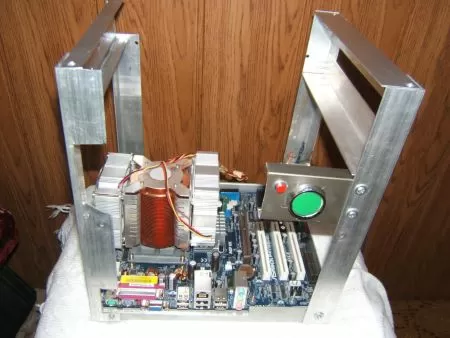

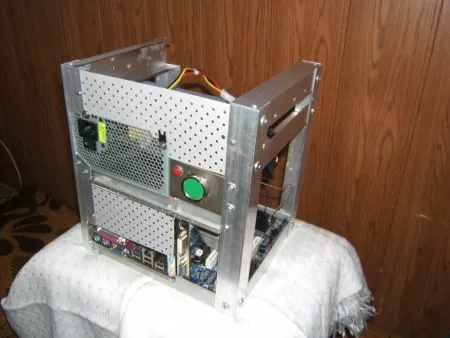

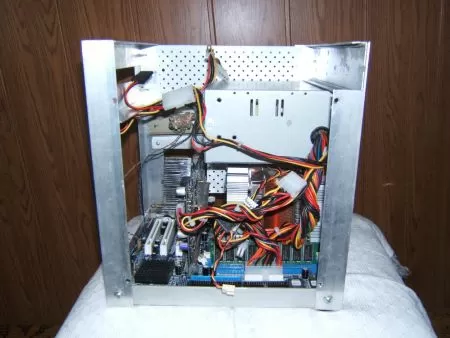

Устанавливаем блок питания и кнопки POWER, RESET.

Большой компьютер в маленьком корпусе своими руками

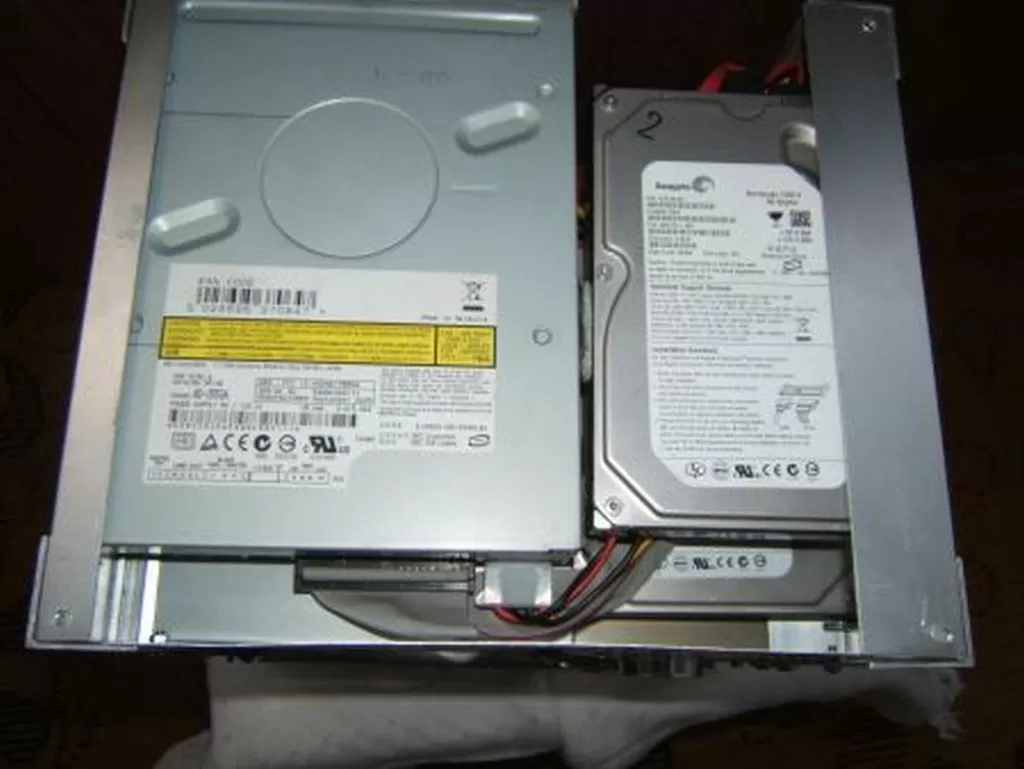

Далее ставим DVD привод и HDD.

Большой компьютер в маленьком корпусе своими руками

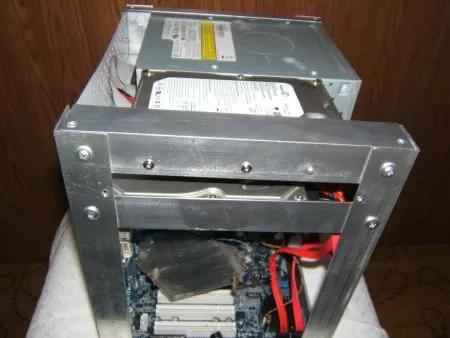

Нижний винчестер можно винтами не крепить, он плотно зажат между уголком и корпусом БП.

Большой компьютер в маленьком корпусе своими руками

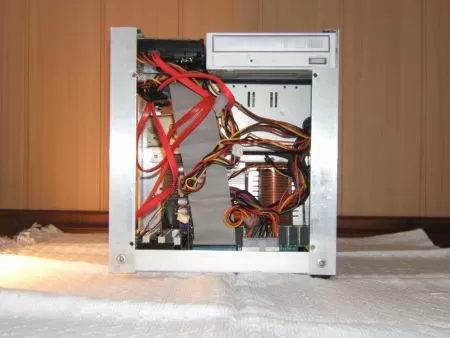

Подсоединяем шлейфы и питание.

Большой компьютер в маленьком корпусе своими руками

Изготавливаем и устанавливаем верхнюю панель, у меня она из алюминиевой пластины толщиной 2.5мм. Размер ее соответственно 220х260мм.

Большой компьютер в маленьком корпусе своими руками

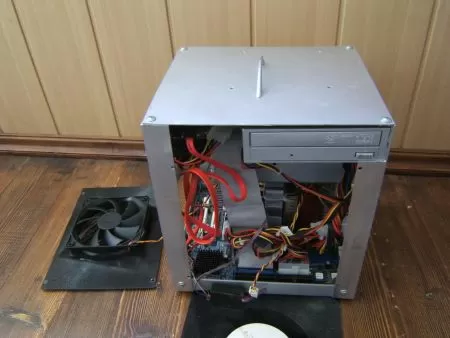

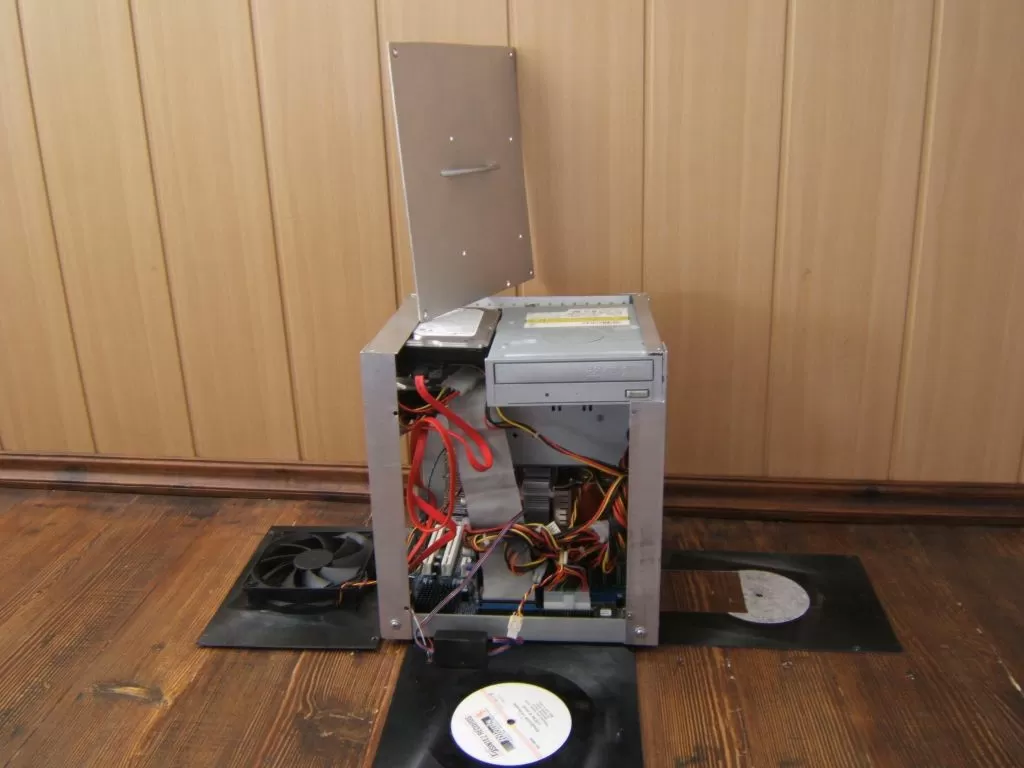

Далее изготавливаем боковые панели, я их изготовил из старых пластинок, но в данном решении каждый волен выбрать материал какой больше нравиться, просто пластинки были под рукой, я их и применил.

Большой компьютер в маленьком корпусе своими руками

Размеры панелей со стороны кулеров 180х245мм. на панели примыкающей к видеокарте крепиться вытяжной кулер 120мм. А на противоположной панели вырез под процессорный кулер.

Большой компьютер в маленьком корпусе своими руками

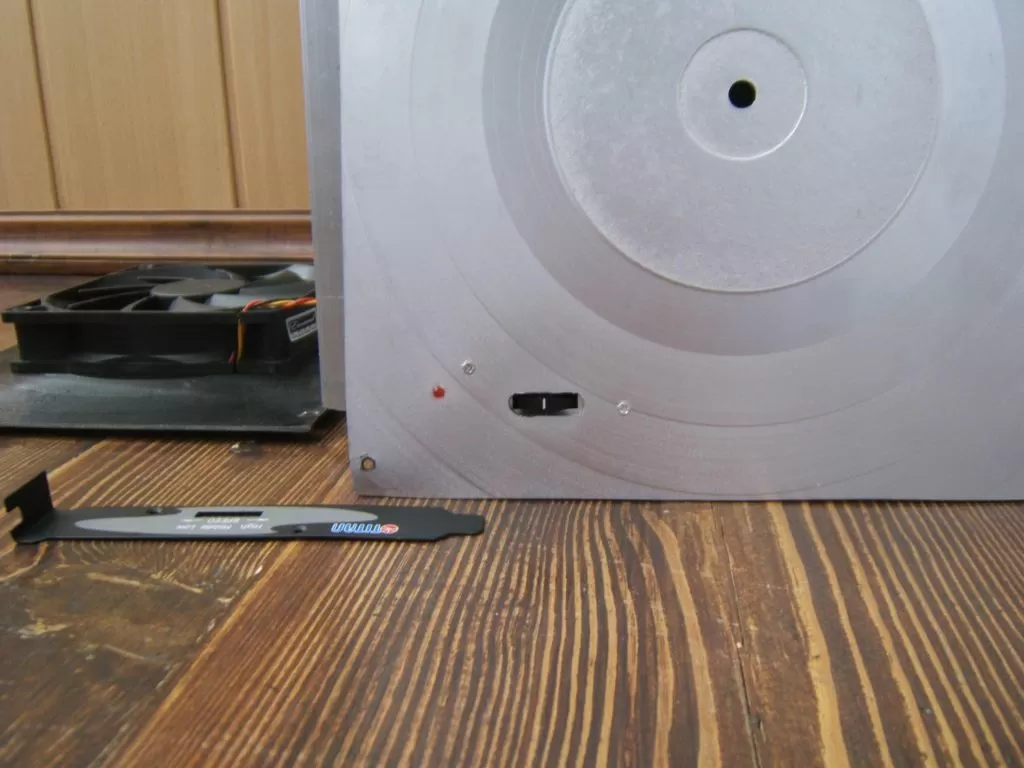

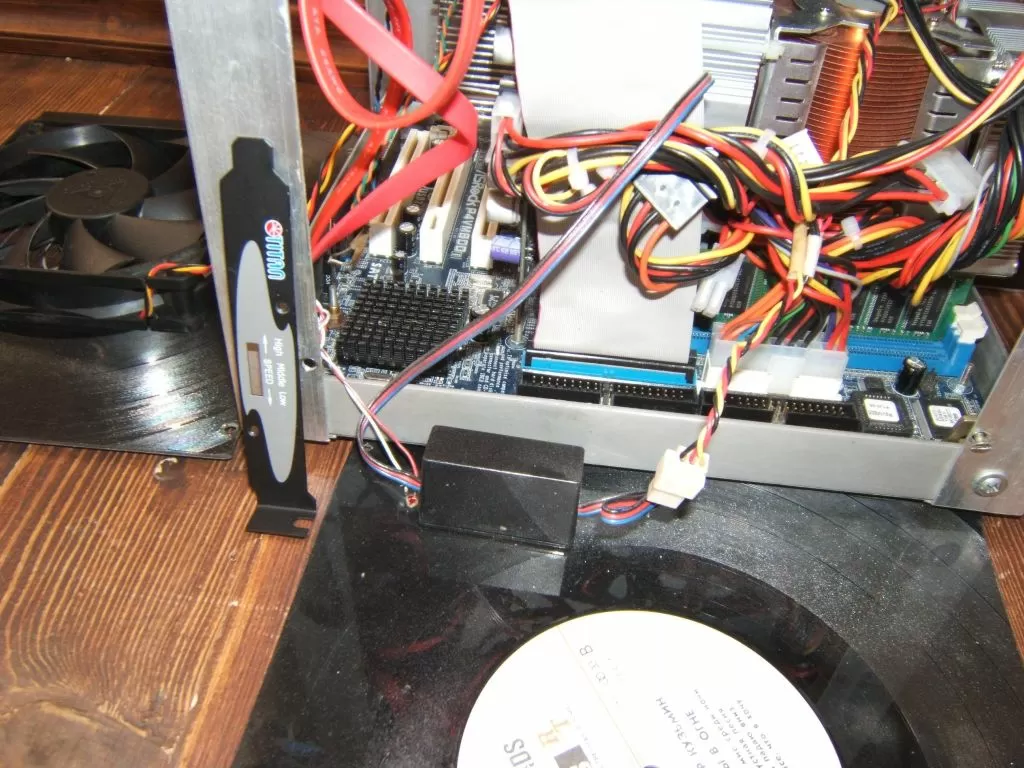

На передней панельке размером 220х220мм. установлен светодиод индикации загрузки HDD, а также регулятор оборотов кулеров процессора, провода на два вентилятора спаяны параллельно, применен стандартный слотовый регулятор от titan.

Большой компьютер в маленьком корпусе своими руками

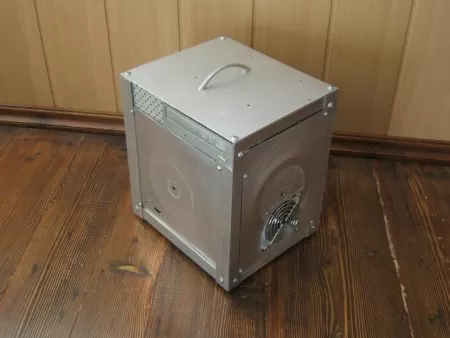

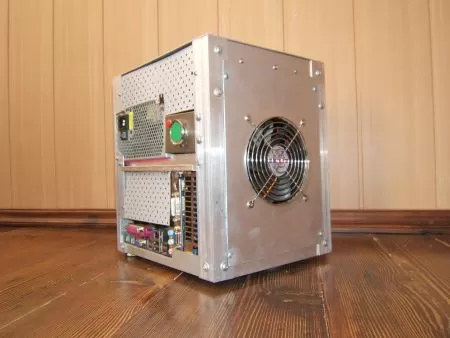

В итоге мы получили компьютер размерами 280х220х260мм. и весом 8,5 кг. (много, но при стандартных комплектующих меньше вряд ли получиться) к тому же прибор получился очень тихий, при стандартных операциях - офис, поиск в Интернете…регулятор оборотов процессорных кулеров в среднем положении и их не слышно, а 120мм. вытяжной кулер практически не шумит.

Конфигурация:

  • Материнская плата ASRock P4VM800 (формат micro ATX)
  • процесор Pentium 4 (prescot) 2.8ГГц степинг D0; 478 сокет
  • видеокарта Nvidia 6600GT (переделана система охлаждения на пассивную)
  • оперативная память 1ГГб Kingston
  • HDD-Seagate sata|| 80Gb x 2шт
  • DVD привод NEC-3550
  • БП-300W

Температура в нагрузке:

  • процессор 56 оС

  • видео 67  оС

в покое:

  • процессор - 46 оС

  • видеокарта - 48  оС

процессорный кулер работает на вдув, на выдув вентилятор 120мм.

Добавлю, на этом железе можно реализовать RAID 0 материнская плата это позволяет, в свое время этим поигрался, но остановился на схеме с более высокой надежностью.

Установлено две ОС: Linux и Windows XP.

Большой компьютер в маленьком корпусе своими руками

От себя добавлю, прибор отлично помещается в дорожную сумку, к чему собственно и стремился при сборке.


Andry
vasdas07 (at) mail.ru
