Две системные платы, объединенные одним сердцем: ECS G41T-M2 и AsRock G41M-GS

Пред. ... 1 2 3 4 ... След. Конец
всего страниц: 4 | Все

Введение

В преддверии массового захвата рынка процессорами архитектуры Clarkdale, которые обладают встроенным видеоядром, платформа Socket 775 продолжает свое существование, ведь многим необходимы бюджетные системы. Материнские платы на основе чипсета G41 еще долго будут оставаться весьма востребованными в секторе офисных машин, да и для сборки недорогих HTPC-систем они тоже годятся.

Сегодня мы рассмотрим две платы разных производителей на основе Intel G41 Express: ECS G41T-M2 и AsRock G41M-GS.

Упаковка ECS G41T-M2

Упаковка ECS G41M-GS

Очевидно, что продукты предназначены для офисного применения, ведь чипсет G41 содержит видеоядро Intel GMA X4500, которое даже не поддерживает аппаратного декодирования HD-контента, перекладывая его на плечи центрального процессора. По возможностям и комплектация – она минимальна у обеих плат и очень похожа:

  • Диск с ПО и драйверами
  • Мануал
  • Буклеты по быстрой сборке
  • Один кабель SATA
  • Один шлейф IDE
  • Заглушка на заднюю панель

Характеристики материнских плат

Плата

ECS G41T-M2

AsRock G41M-GS

Процессор

Разъем LGA 775
Intel Core 2 Duo/Core 2 Quad/Pentium Dual-Core/Celeron
FSB 800/1066/1333 МГц

Чипсет

Северный мост Intel G41
Южный мост Intel ICH7

Память

DDR2-667/800 МГц
До 8 Гб

DDR2-533/667/800/1066 МГц
До 8 Гб

Видеоядро

· Intel GMA X4500

Хранение данных

4 x SATA 2 порта
1 x IDE ATA-100 разъем

Сеть

10/100/1000 Мбит/с

Звук

6-канальный HDA-кодек Realtek ALC662

Возможности расширения

• 1 x PCI-E x16
• 2 x PCI-E x1
• 1 x PCI
• 2 x USB 2.0 header
• 1 x COM header
• 1 x Front Audio
header
• 1 x Front Panel header
• 1 x S/PDIF header
• 1 x CD_In

• 1 x PCI-E x16
• 1 x PCI-E x1
• 2 x PCI
• 2 x USB 2.0 header
• 1 x LPT header
• 1 x Front Audio header
• 1 x Front Panel header

Задняя панель

• 1 x PS/2 клавиатура
• 1 x PS/2 мышь
• 4 x USB 2.0
• 1 x RJ-45
• 1 x 6-ch аудиовыход
• 1 x VGA выход
• 1 x DVI-D выход
• 1 x LPT

• 1 x PS/2 клавиатура
• 1 x PS/2 мышь
• 4 x USB 2.0
• 1 x RJ-45
• 1 x 6-ch аудиовыход
• 1 x VGA выход
• 1 x COM

BIOS

• AMI
• 8 Mbit

• AMI
• 8 Mbit
• Профили
• Утилита обновления

Прочее

• Отсутствие FDD
• Отсутствие функций разгона

• Наличие FDD
• LPT-порт
• Отсутствие DVI

Форм-фактор

• MicroATX
• 204 x 244 мм

• MicroATX
• 193 x 244 мм

Дизайн материнской платы

Обе платы выполнены в форм-факторе MicroATX, что уже является стандартом для продуктов со встроенным видео. Короткая плата лишена трех из семи слотов расширения, но в остальном по возможностям не уступает полноразмерным продуктам.

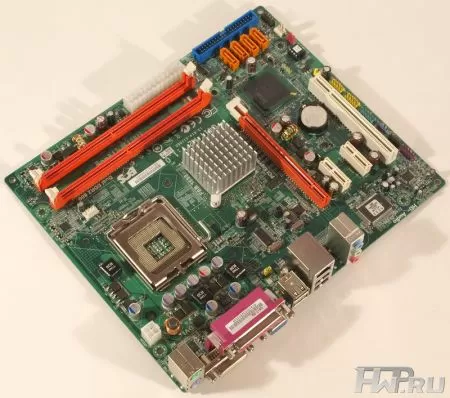

Материнская плата ECS G41T-M2

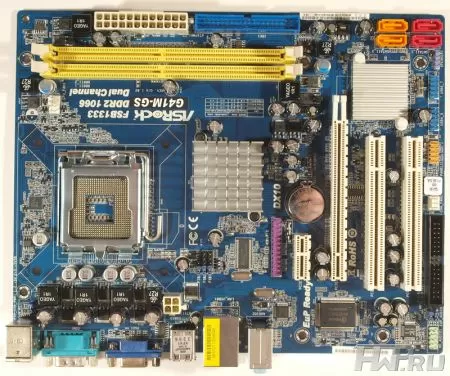

Материнская плата AsRock G41M-GS

Рассмотрим особенности продуктов ECS и AsRock. В общих чертах платы одинаковы, однако свои отличия есть у каждой. Продукт ECS выполнен на текстолите зеленого цвета, AsRock – синего, что можно назвать фирменными чертами компаний.

Материнская плата ECS G41T-M2

Материнская плата AsRock G41M-GS

Раскладка компонентов плат близка, если не сказать – похожа. Различие только в системе охлаждения, некоторых интерфейсах и расположении компонентов.
