Лёгкий способ апгрейда для фанатов AMD - ASRock K8 Combo-Z под Socket 754 и Socket 939

Введение

Не так давно мы рассматривали материнскую плату ASRock P4 Combo, на которой было установлено два процессорных гнезда под Socket 478 и LGA 775. Эта плата обеспечивала лёгкий переход с одного стандарта на другой без необходимости менять блок питания, материнскую плату, память и видеокарту. Сегодня перед нами в аккуратной коробочке лежит аналог той платы, только для фанатов AMD. Плата ASrock K8 Combo-Z имеет два процессорных гнезда: Socket 754 и Socket 939, рассчитанная на то, что купив процессор под Socket 754, вы сможете легко заменить его на более мощный под Socket 939.

Сегодня разница между Athlon 64 3000+ под Socket 754 и Socket 939 составляет приблизительно 10$, при том что это совершенно разные по производительности процессоры. Если сравнивать Sempron под Socket 754 и Athlon 64 под Socket 939, то разница уже более существенна. Так же существенна разница и в стоимости материнских плат под Socket 754 и Socket 939. По ценовой категории ASRock K8 Combo-Z стоит дешевле, чем системные платы под Socket 939, но дороже плат под Socket 754. Поэтому если вы сегодня собираете компьютер на новом Sempron 754 и хотите оставить возможность лёгкого апгрейда под Socket 939, вам имеет смысл обратить внимание на такое нестандартное решение, как предлагает нам ASRock.

ASRock K8 Combo-Z

Системная плата ASRock K8 Combo-Z относится к классу бюджетных устройств. Поэтому компания-производитель постаралась сделать конечную стоимость продукта максимально низкой, сэкономив на аксессуарах. В упаковке, кроме самой платы, находятся лишь шлейфы IDE и Serial ATA, переходник питания PCPlug-Serial ATA, жестяная заглушка под заднюю панельку платы, компакт-диск с программным обеспечением и инструкция по установке.

ASRock K8 Combo-Z

Ну а раз говорить о комплекте поставки нечего, перейдём к рассмотрению характеристик самой платы.

  • Платформа: Socket 754, Socket 939

  • Поддержка процессоров AMD Sempron, Athlon 64, Athlon 64 FX

  • Частота FSB шины: 800/1000 МГц

  • 7.1-канальное звуковое ядро

  • 4 внешних порта USB 2.0

  • 10/100 Мбит/с сеть

  • Формат ATX

  • Размер 305x244 мм

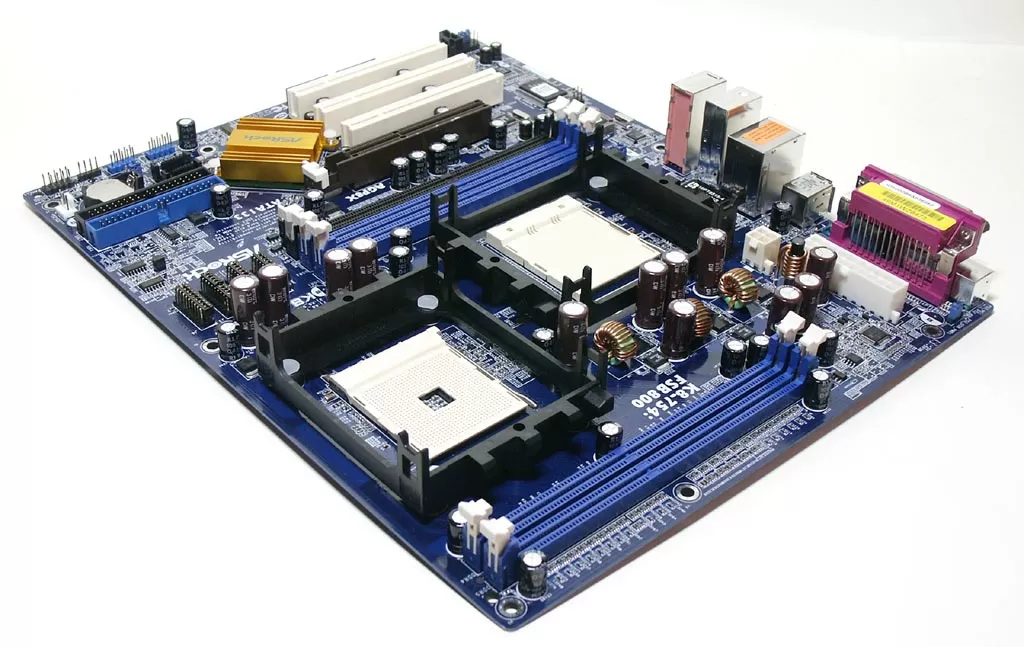

ASRock K8 Combo-Z - гнёзда Socket 754 и Socket 939

Да, два процессорных гнезда одновременно установлены на одной плате. Без переходников и плат расширения. Чтобы поверить, надо это увидеть. Кликните на фотографии вверху, чтобы развернуть её в большем формате.

Так как северный мост встроен в процессор Athlon 64, то на плате установлен только южный мост. Вот, какие чипы присутствуют на ASRock K8 Combo-Z.

Чипы

  • Южный мост - ALI (ULI) M1689

    • Поддержка двух портов Serial ATA

    • Двухканальный контроллер ATA-133 с поддержкой до 4 устройств

    • 5.1-канальное звуковое ядро

  • Сетевой контроллер Realtek RTL8101 с поддержкой 10/100 Мбит/с

  • Аудио кодек Realtek ALC850 с поддержкой 7.1 звука

Материнская плата ASRock K8 Combo-Z начинает удивлять ещё на моменте знакомства. Загадочный чип ULI M1689 поддерживает только 800 МГц частоту FSB, в то время как для Athlon 64 под Socket 939 потребуется частота FSB равная 1000 МГц. И эта частота поддерживается материнской платой. Дело в том, что на самом деле ULI M1689 поддерживает частоту 1000 МГц, но в этом случае данные передаются вверх по 8-битной шине, а вниз - по 16-битной. Это означает, что данные от плат расширения и периферии будут доставляться в процессор по менее быстрой шине, чем обратно. Но большая часть данных как раз читается из процессора, так что разница в скорости будет несуществена.

Следующий интересный момент - южный мост имеет встроенное 5.1-канальное звуковое ядро, но на плате установлен 7.1-канальный AC'97 кодек и ASRock заявляет поддержку 7.1-канального звука. Конечно же, звук будет выводиться на все восемь каналов, но это будет звук, обработанный для 6 каналов. Хотя кому это важно?

Внутренние слоты расширения и порты

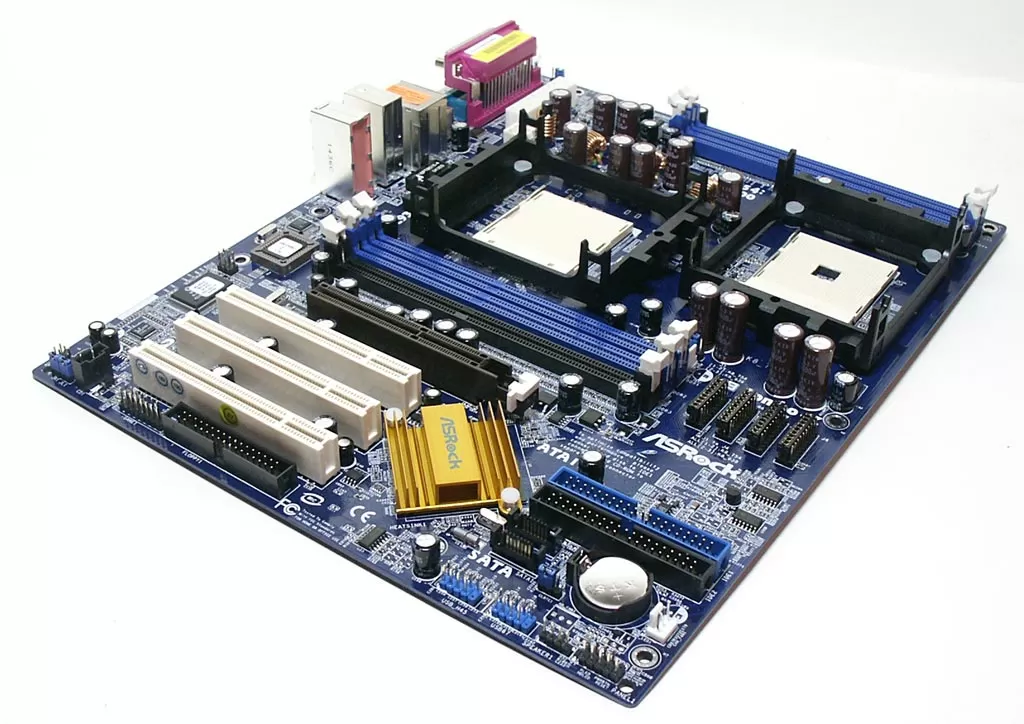

Материнская плата ASRock K8 Combo-Z - слоты расширения

  • Три слота PCI 2.3

  • Один слот AGP 8x

  • Три слота DIMM для DDR SDRAM PC3200/PC2700/PC2100 с поддержкой до 2 Гб памяти

  • Два слота DIMM для DDR SDRAM PC3200/PC2700/PC2100 с поддержкой до 2 Гб памяти

  • Два порта Serial ATA 150

  • Два порта ATA-133

  • Один порт FDD

  • Два райзера для подключения четырёх портов USB 2.0

  • Один 3-контактный Molex-коннектор для подключения вентилятора процессорного кулера

  • Один 3-контактный Molex-коннектор для подключения системного вентилятора

Вы правы - на материнской плате ASRock K8 Combo-Z установлено целых пять слотов памяти DIMM! Но этому есть своё объяснение. Так как контроллер памяти в платформе AMD K8 встроен в ядро процессора, то слоты памяти разведены напрямую к процессорному гнезду. Процессоры Athlon 64 и Sempron под Socket 754 имеют одноканальный контроллер памяти, поэтому схема разводки одна, а у Athlon 64 под Socket 939 двухканальный контроллер памяти и схема разводки другая. При использовании процессора под Socket 754 можно использовать только два слота памяти, а при установке Athlon 64 в 939-контактный разъём - три слота DIMM.

Порты на задней панельке платы

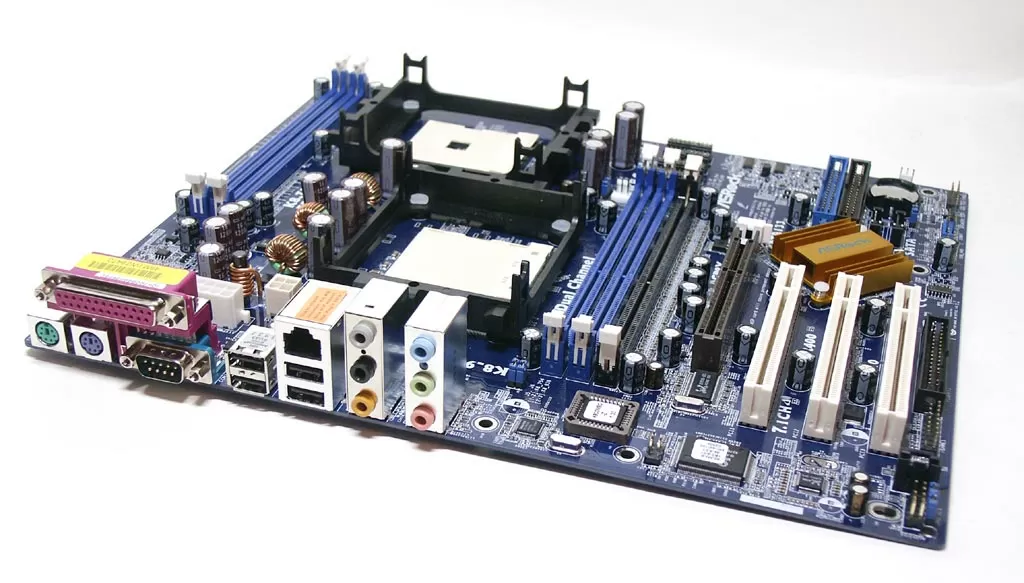

Материнская плата ASRock K8 Combo-Z - порты на задней панельке

  • Два порта PS/2

  • Один параллельный LPT порт

  • Один последовательный COM-порт

  • 4 порта USB 2.0

  • Один сетевой RJ45 порт

  • Шесть 3.5мм аудио гнезд

Чипсет ULI M1689 поддерживает целых 8 портов USB 2.0, но компания ASRock установила на панельку материнской платы только четыре порта. Для современной системной платы это практически уже стандарт. Подключить ещё 4 порта USB 2.0 можно при наличии дополнительной планки расширения, которая докупается отдельно.

Посмотрим на саму материнскую плату, так сказать, в анфас. ASRock K8 Combo-Z имеет уникальную конструкцию, о которой стоит рассказать отдельно.

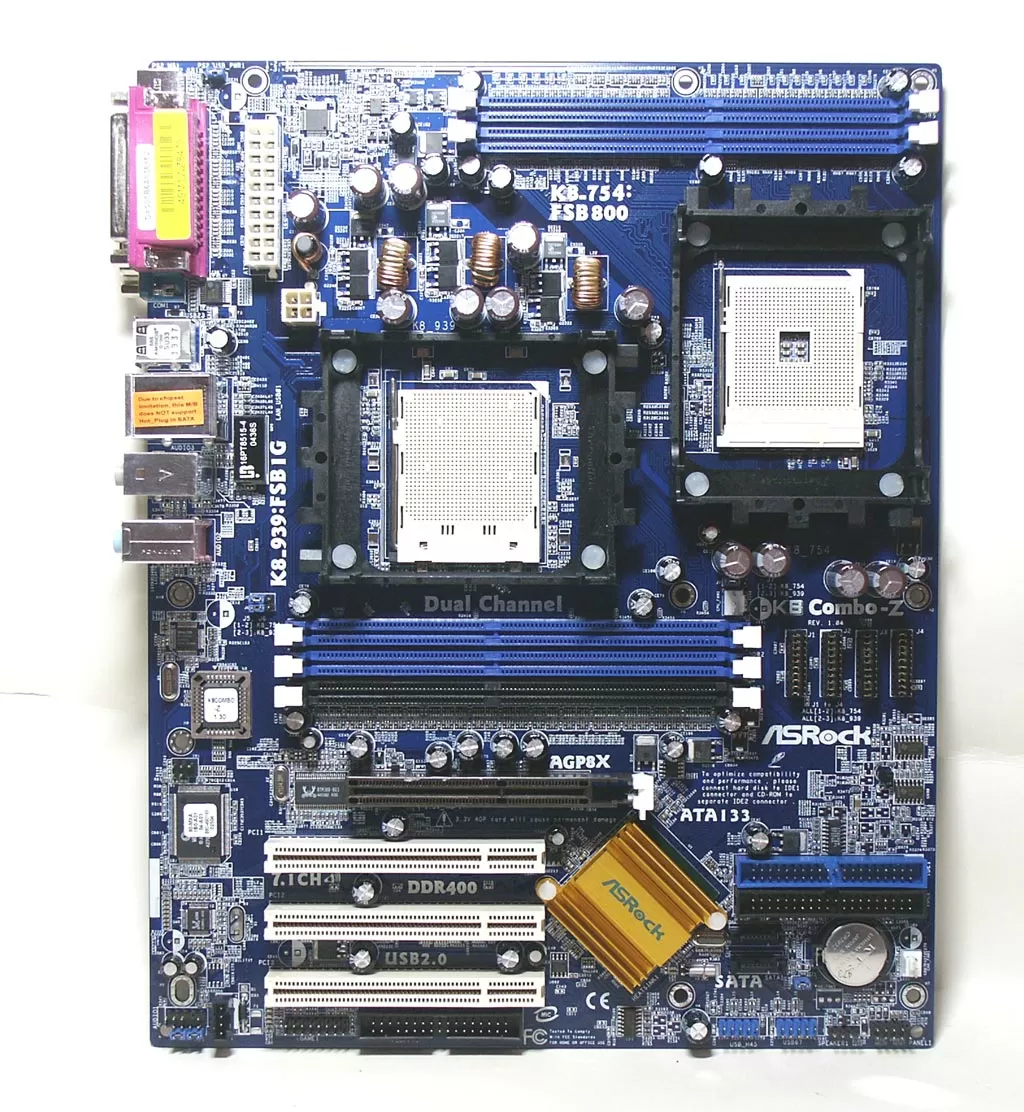

Материнская плата ASRock K8 Combo-Z - конструкция платы

Как мы уже сказали, на материнской плате одновременно установлены два процессорных гнезда - Socket 939 (слева) и Socket 754 (справа). Использовать сразу два процессора нельзя, потому как для этого у AMD есть процессоры Opteron. Для переключения типа используемого гнезда на плате установлены всего четыре группы перемычек, каждая группа имеет по десять пар контактов.

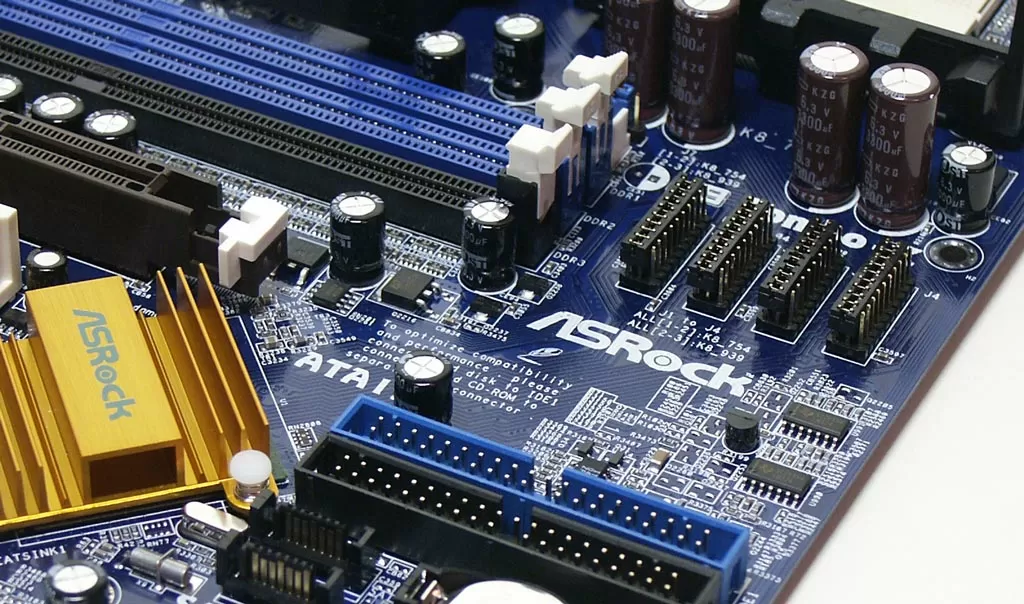

Материнская плата ASRock K8 Combo-Z - перемычки

По умолчанию выставлена поддержка гнезда Socket 754. Чтобы задействовать гнездо Socket 939, придётся все их переключить. Для облегчения пользователю данной работы в комплекте с платой поставляется крючок для удобного извлечения столь длинных джамперов.

Для платы формата ATX здесь слишком сжатая компоновка, что обуславливается особенностями конструкции. Но южный мост установлен прямо рядом с PCI слотами. Установке плат расширения он не мешает, а вот при установке длинных PCI плат расширения в верхние слоты вы можете "упереться" IDE шлейфы, хотя при установке их в нижний слот таких проблем не возникнет.

BIOS

Здесь используется 2-МБитный AMI BIOS. Материнская плата ASRock K8 Combo-Z имеет специальный набор функций Hybrid Booster для лёгкого и разгона процессора с последующей его безопасной эксплуатацией. Среди этих функций - возможность вручную выставить частоту системной шины в диапазоне от 200 до 300 МГц с шагом в 1 МГц, выбор напряжения и коэффициента умножения процессора, выбор делителя шин памяти и AGP, уже обыденный выбор таймингов памяти и аппаратный мониторинг, который показывает температуру системы.

Тестирование

Для тестирования мы использовали компьютер следующей конфигурации:

  • AMD Athlon 64 2800+ Socket 754 (Single-Channel DDR, 800 MHz FSB)

  • 2x256 Мб DDR400 Kingston

  • HDD - IBM 60 Gb 7200 RPM

  • VGA Albatron GeForce FX 5700P Turbo 128 Mb

  • WinXP Pro SP1 English

Для сравнения мы использовали плату ECS 755-A2, построенную на чипсете SiS755.

SiSoft Sandra 2004

Результаты тестирования Sandra 2004

Платформа ASRock K8 Combo-Z ECS 755-A2

CPU Arithmethics test (MIPS)

7721 7689
CPU Arithmethics test FPU (MFLOPS) 2824 2823
CPU Arithmetics test SSE (MFLOPS) 3690 3685
CPU Multimedia Benchmark Integer (it/s) 17133 17121
CPU Multimedia Benchmark Float (it/s) 18423 18426
Memory Benchmark Integer (Mb/s) 3015 3010
Memory Benchmark Float (Mb/s) 3021 3020

По результатам первого теста видно, что материнская плата ASRock работает чуть быстрее платы от ECS. Посмотрим, как изменится ситуация в следующих тестах.

Игровые тесты

Для игровых тестов мы использовали не самые современные компьютерные игры, так как скорее всего они будут невостребованы на бюджетных компьютерах. Тем не менее, весьма красивые и интересные HALO и AquaMark 3 покажут нам интересную картину в тестах. Оба были запущены в разрешении 640x480, с трилинейной фильтрацией, чтобы снизить нагрузку на видеокарту. И вот, что мы видим по результатам:

Тестирование в игровых приложениях, FPS

Платформа ASRock K8 Combo-Z ECS 755-A2

AquaMark 3

40.7 39.6
HALO 52.4 52.2

В этих тестах так же видно явное, хотя и невысокое превосходство материнской платы ASRock K8 Combo-Z над ECS 755-A2.

PCMark 2004

Наш следующий тест покажет работу систем уже в более конкретных задачах, хотя он так же остаётся синтетическим.

Результаты тестирования PCMark 2004

Платформа ASRock K8 Combo-Z ECS 755-A2

PCMark (очки)

3461 3459
CPU (очки) 3365 3369
Memory (очки) 3378 3380
Graphics (очки) 3171 3164
HDD (очки) 3698 3678
File Compression (MB/s) 2.6 2.8
File Encryption (MB/s) 27.7 27.4
File Decompression (MB/s) 21.9 22.3
Image Processing (MPixels/s) 11.2 10.9
Virus Scanning (MB/s) 1529.1 1535.3
Grammar Check (KB/s) 3.0 3.1
File Decription (MB/s) 54.5 53.2
Audio Conversion (KB/s) 2362 2364
Web Page Rendering (Pages/s) 4.3 4.2
WMV Video Compression (FPS) 42.8 43.1
DivX Video Compression (FPS) 52.8 52.5
Physics Calculation and 3D (FPS) 157.2 156.1
Graphics Memory - 64 lines (FPS) 1397.4 1394.1

В этом тесте не получается выявить лидера. Платы идут "ноздря в ноздрю".

Выводы

Материнская плата ASRock K8 Combo-Z имеет цену около 85$. Это одна из самых дешёвых материнских плат под процессоры формата Socket 939. Скорее всего, она подойдёт тем, кто сегодня купит Sempron под Socket 754 и пусть даже немного переплатит за платформу для Socket 754, но в дальнейшем избавится от сложностей с апгрейдом на более дорогой процессор под Socket 939. Плата не имеет каких-либо существенных ограничений, связанных с конструкцией. Но самое главное - она даёт вам перспективу и обещает задержаться в компьютере дольше обычной материнки.

Что очень важно - цена этой платы как раз такая, какой она и должна быть, учитывая, что ASRock K8 Combo-Z - это среднее арифметическое между Socket 754 и Socket 939. Посмотрим, насколько приживутся такие универсальные решения у пользователей.

Официальный сайт компании ASRock - www.asrock.com
