Мигающий коврик своими руками

X-CBTM Project

Проект я назвал X-CBTM. Как расшифровывается не скажу, может кто догадается. Поговорим об основных отличиях моего проекта. Во-первых вместо 6 светодиодов (как в прочитанной статье) я решил забабахать все 18. "Ого" - скажете вы, "Ага" - отвечу я. Отсюда вытекает во вторых: поскольку у нас LPT в регистре дата имеет всего 8 выходов, а светодиодов 18, то необходимо реализовать подключение на транзисторных ключах. Ключей будет 9 штук, все они реализованы на печатной плате. Почему 9? Потому что один ключ будет зажигать светодиоды подключенные к одному из контактов регистра статус. Наверное совсем запутал. В целом идея такова: 16 светиков на регистре дата (по 2 на каждый выход через ключи) и еще 2 светика на один из выходов регистра статус. По задумке во время активности винампа мигают 16, и при помощи ключа можно включать еще пару штук, которые будут подсвечивать рисунок в центре

Мигающий коврик своими руками

Приступим к изготовлению печатной платы.

Ниже показана схема транзисторного ключа.

Мигающий коврик своими руками

Эту схему я можно сказать наугад собрал. В сети были схемы на транзисторе КТ361 и все так смело утверждали, что они рабочие. На самом деле оказалось, что надо использовать КТ315(буква любая), так как он открывается при подаче напряжения на базу (КТ361 наоборот закрывается). В общем, эта схема ключа 100% рабочая!

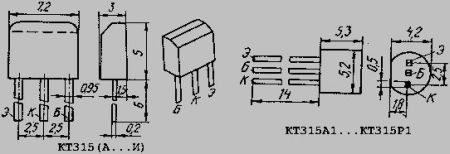

Ниже справочная информация по транзистору

Мигающий коврик своими руками

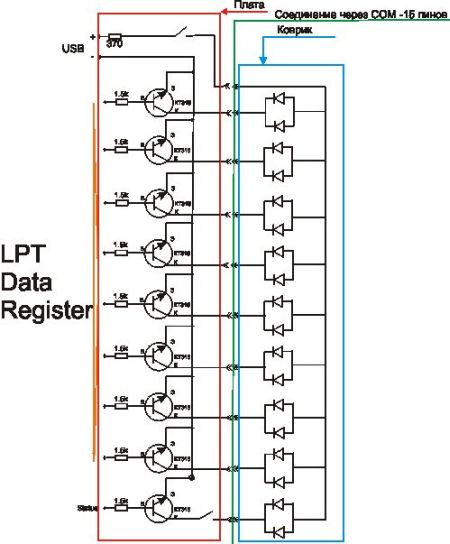

Ниже полная схема всего устройства.

Мигающий коврик своими руками

Со схемой разобрались, идем дальше…

Разводку платы я рисовал в программе Sprint Layout. На мой взгляд, очень удобная и простая в обращении рисовалка. Из достоинств могу отметить возможность отзеркаливания нарисованной разводки.

Мигающий коврик своими руками

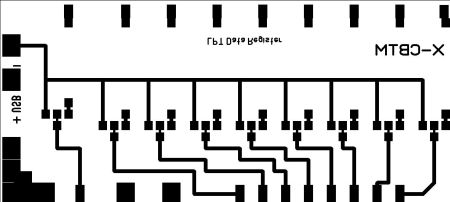

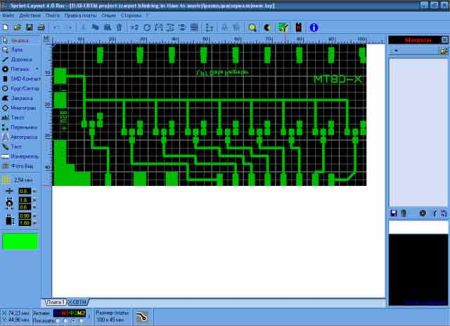

Вот так выглядит уже нарисованная разводка. Как видно на ней 9 транзисторных ключей. Рисовать в принципе можно по своему желанию и фантазии. Возможно, что-то у меня тут не совсем красиво, но это можно списать на то, что плату я делаю в первый раз в жизни:)

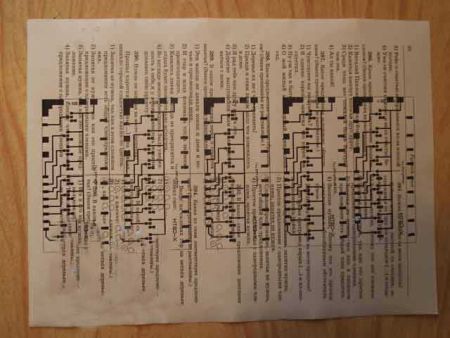

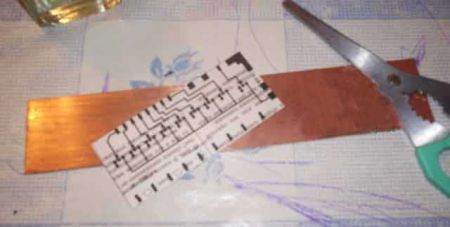

Готовую картинку отзеркаливаем и печатаем (желательно на журнальной бумаге)

Мигающий коврик своими руками

Данная технология изготовления плат в народе называется "ацетоновой". Необходимо при помощи ацетона перевести рисунок на текстолит.

Мигающий коврик своими руками

Мигающий коврик своими руками

Вырезанный рисунок тонером прикладываем к плате и сверху смачиваем ацетоном. Можно использовать в качестве замены жидкость для снятия лака. Я пробовал и тем и другим и могу сказать, что ацетон лучше. От жидкости для снятия лака тонер может потечь! От ацетона такого эффекта не было, сколько бы жирно я не мазал (он прямо с платы ручьем лился :) Как только все равно мерно смочили промакиваниями необходимо сразу снять бумагу пока она еще хорошо промочена ацетоном.

Мигающий коврик своими руками

Теперь плату необходимо протравить. Будем юзать хлорное железо.

Мигающий коврик своими руками

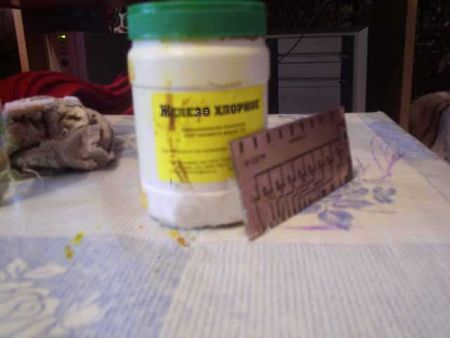

Закидываем минут на 40 в реактив. А вообще время травки зависит от температуры и концентрации раствора. Я поддерживал температуру подливая в тазик кипяток из чайника.

Мигающий коврик своими руками

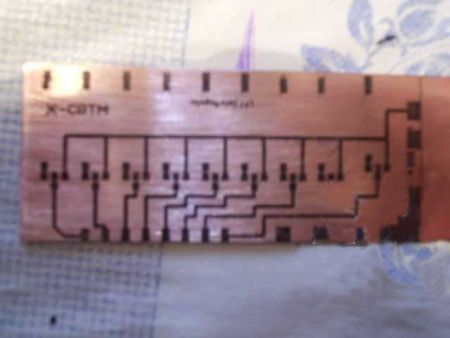

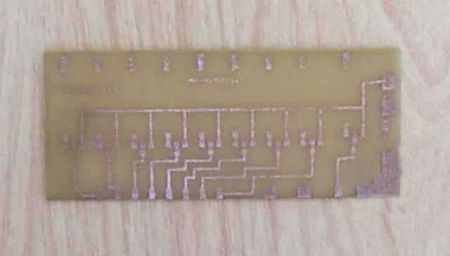

После того как лишняя медь сойдет необходимо ацетоном и ваткой удалить тонер. Вот что получилось:

Мигающий коврик своими руками

Как видно у данной технологии есть серьезный минус: тонер не всегда желает целиком переходить на поверхность и могут возникать небольшие пробелы (как в нашем случае). Я решил сверху еще пролудить оловом дорожки и там где есть пробелы по возможности их устранить. Устранял в основном припаиванием сверху металлических ножек от резисторов (клал прямо поверх дорожки).

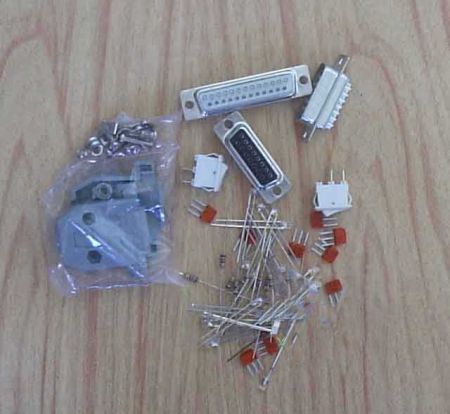

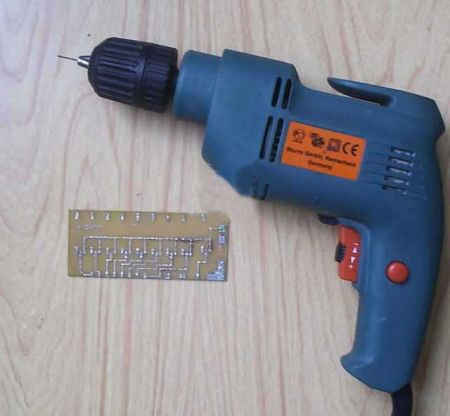

Следующим этапом стало сверление дырок в плате под детальки.

Мигающий коврик своими руками

Мигающий коврик своими руками

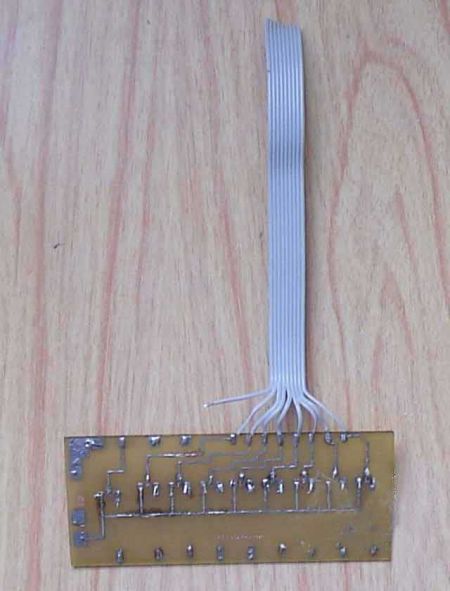

Вот так выглядит плата после монтажа деталей.

Мигающий коврик своими руками

Мигающий коврик своими руками

С платой все. Приступим к изготовлению самого коврика.

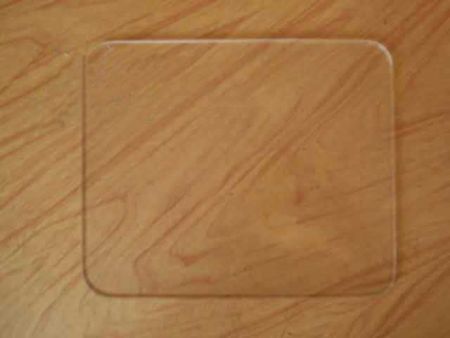

Вырезаем сам будущий коврик из оргстекла (толщина моего 5 мм. Меньше не желательно, могут возникнуть сложности с монтажом проводки).

Мигающий коврик своими руками

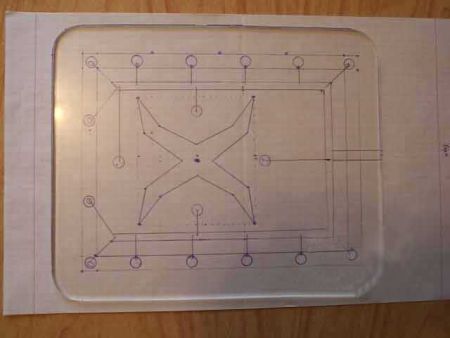

Для наглядности расположения будущих канавок я нарисовал эскиз.

Мигающий коврик своими руками

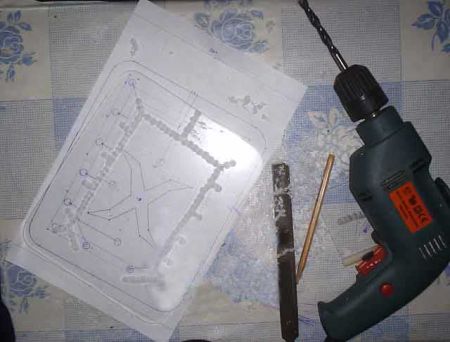

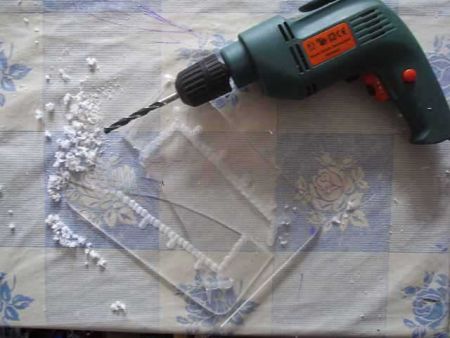

Вот тут то я и столкнулся с серьезной проблемой. Болгарки то у меня нету9 А канавки чем то выдолбить надо. Пришлось использовать только дрель. Методом близких просверлов, шаг за шагом.

Мигающий коврик своими руками

Сверлил, сверлил.. немного переусердствовал, желая сделать поглубже и..

Мигающий коврик своими руками

Бабах! Ковер разлетелся в два куска.. Ну мне ли расстраиваться.. сломался коврик, руки по-прежнему остались на месте. Делаем новый!

Могу сказать, что со второй попытки все прошло отлично. Неровные канавки были подпилены надфилем.

За подобный способ проканавливания (авт.) можете кинуть в меня камень… НУ ЕСЛИ НЕТУ БОЛГАРКИ!!!!

Теперь делаем разводку.

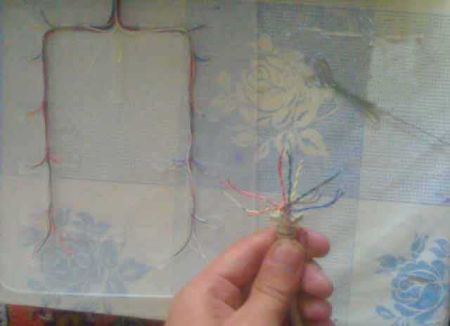

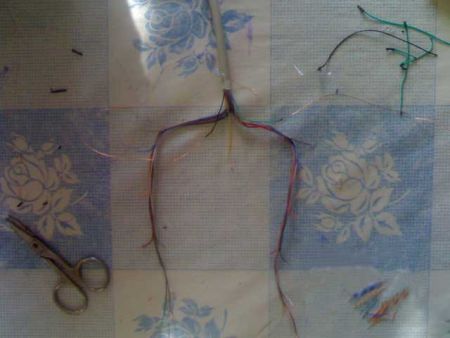

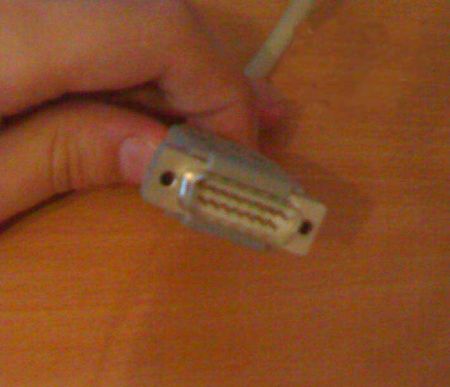

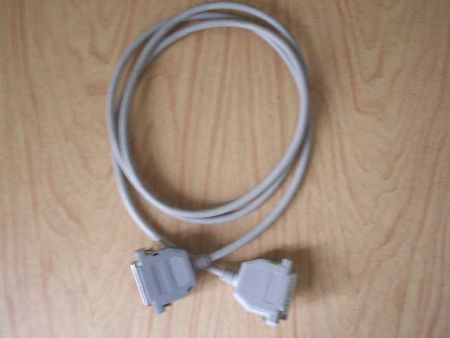

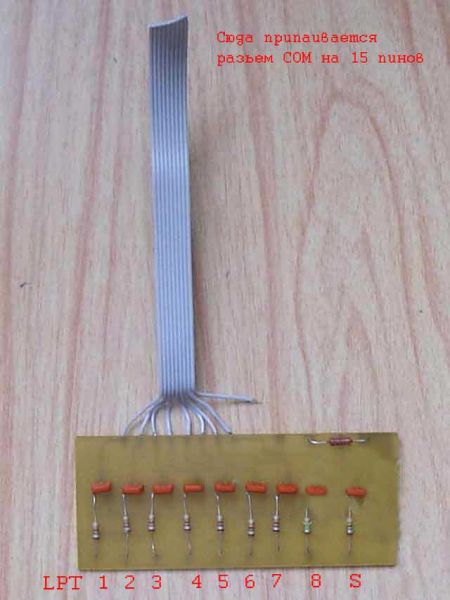

И так, берем провод LPT- Centronix, отрезаем оба разъема. Один конец распушаем как на рисунке, ко второму будет припаян разъем COM порта типа "папа" на 15 пинов.

Мигающий коврик своими руками

Мигающий коврик своими руками

Мигающий коврик своими руками

После укладки проводов в канавки в некоторых местах фиксируем скотчем, чтоб не вывалилось. Припаиваем светодиоды. В канавках светики можно прилепить на клей момент. Как показывает практика, в случае сгорания легко выковыриваются чем ни будь, а остатки клея удаляются ацетоном. Новые лампочки так же садятся на клей.

Немаловажным моментом была фиксация толстого провода, в месте в котором провод отходит от коврика. Толщина этого "шланга" почти 5 мм, толщина оргстекла столько же. Как зафиксировать провод? Я придумал такой способ. Выпиливаем в области крепления углубление миллиметра на 3.5. Изоляцию провода необходимо сделать квадратную из круглой(в месте крепления), путем срезания краев ножом. Этим самым мы попутно уберем лишний миллиметр. Просто вклеить конец изоляции в канавку будет не надежно. Необходимо его там плотно прижать. Из маленького кусочка оргстекла вырезаем пластинку, сверлим в ней 2 дыры под болты. Знаете, в некоторых вилках для розеток для фиксации провода в вилке используются пара пластин с болтами, которые сжимают провод внутри.

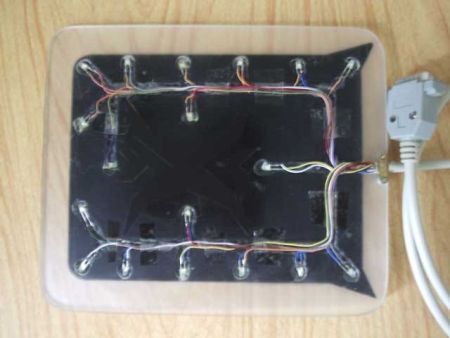

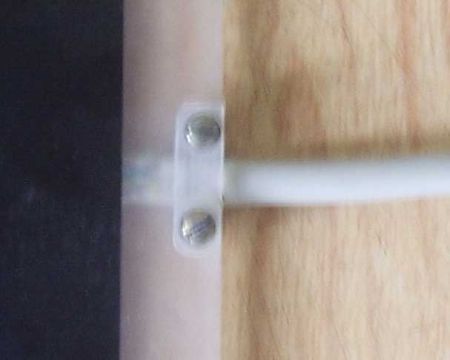

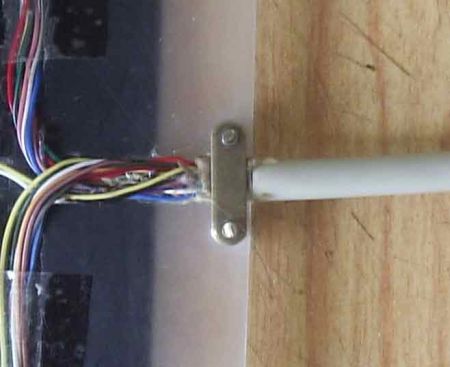

Покупаем вилку и достаем из нее необходимые детали - болты и металлическую пластинку. Сверлим дырки в самом коврике. Сверху накладываем тот маленький кусочек из стекла, вставляем провод в канавку, снизу прижимаем металлической пластинкой и заворачиваем болты в дырки на пластине. На фото видно что получилось.

Мигающий коврик своими руками

Мигающий коврик своими руками

Я сам не ожидал, но крепление получилось просто супер-надежным. Провод прямо вмяло и сжало в канавке. Вылететь ему не грозит! Теперь о минусах данной конструкции. Во-первых, гнуть провод в этом месте крайне не желательно! Приходится аккуратно обращаться с соединением. Во-вторых, планка снизу несколько выпирает, и коврик уже не может лежать всей плоскостью на поверхности, становится неустойчивым и качается. Я временно вылечил это подкладыванием под него тряпочки. В будущем необходимо добавить снизу пару резинок, чтоб выровнять и предотвратить скольжение по поверхности (хотя тряпочка тоже не плохо).

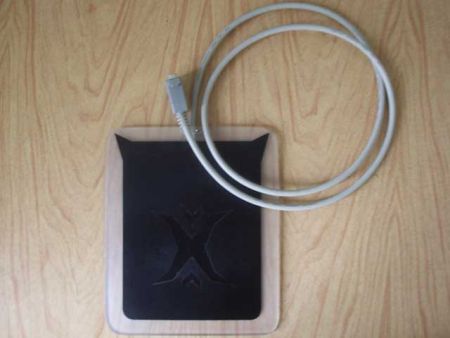

Получившаяся конструкция уже вполне работоспособна. В то время как плата с кучей проводов лежала на столе, коврик уже можно было завести. Осталось всего ничего. Монтировать плату в корпус и наклеить на коврик самоклеющуюся пленку черного цвета с рисунком.

Корпус даже не приходило в голову делать самому, хотя можно было. Я просто выбрал нужный, точнее тот который подходил для платы по размеру на www.masterkit.ru . После чего заказал почтой через Десси (www.dessy.ru).

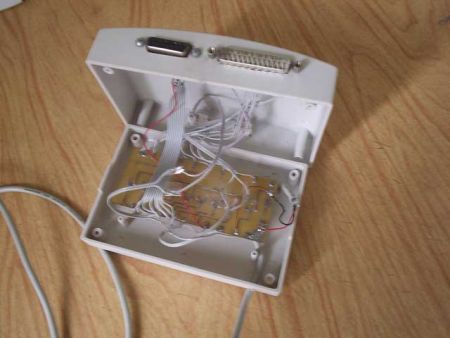

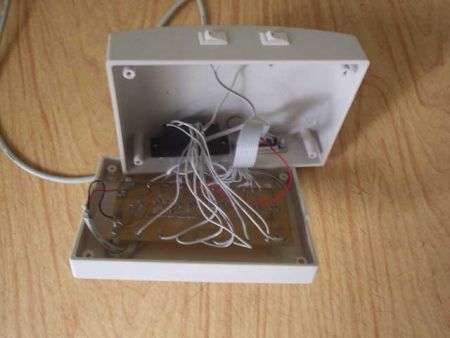

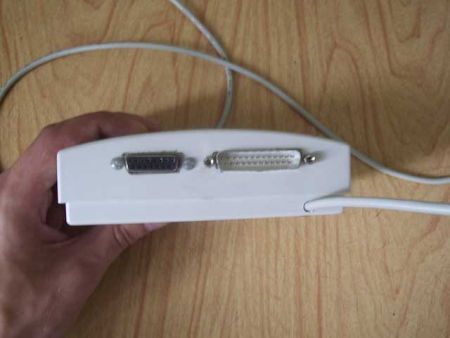

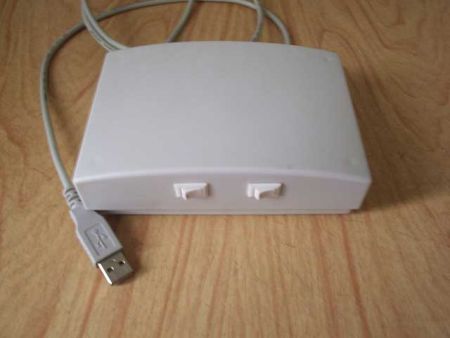

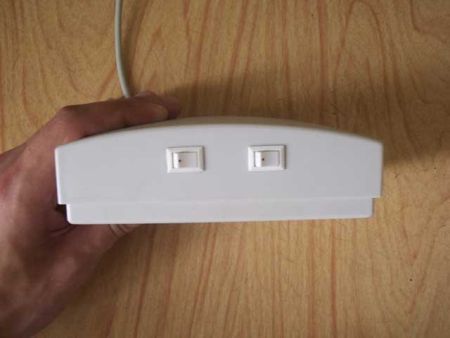

Про монтаж много можно не рассказывать, тут и так понятно. Проделываем в корпусе необходимые дырки, под выключатели, разъемы подключения коврика и провода от LPT. Сверлим в плате дырки и крепим ее шурупами в соответствующее место в корпусе. Смотрим на картинки, и все будет ясно.

Мигающий коврик своими руками

Мигающий коврик своими руками

Мигающий коврик своими руками

Мигающий коврик своими руками

Мигающий коврик своими руками

Провод для подключения к LPT делается так же из кабеля LPT - Centronix. Разъем Centronix отрезается и припаивается разъем LPT типа "мама". Можно припаять только регистр дата. В целом получается просто удлинитель для LPT.

Мигающий коврик своими руками

Мигающий коврик своими руками

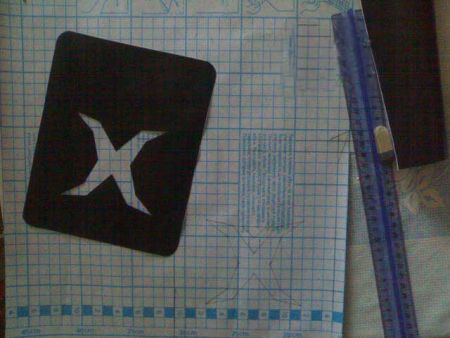

Теперь осталось вырезать наклейку:

Мигающий коврик своими руками

Мигающий коврик своими руками

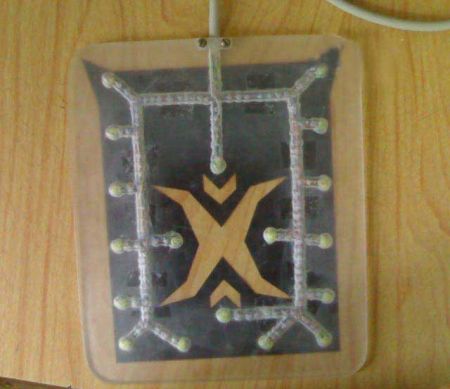

Буква "X" вырезанная из центра была наклеена снизу коврика под вырезом. Стрелки так же. Теперь если смотреть на коврик сверху, то кажется, что буква "X" объемная и как бы выдавлена в стекле. Смотрится очень эффектно. Жаль что на фото я не смог этого передать.

Мигающий коврик своими руками

Мигающий коврик своими руками

Осталось последнее - софт! Это не первый коврик в моей жизни, который требует драйверов. Управляется все это при помощи драйвера UserPort и плагина к винампу vis_leds.dll. Их надо просто распихать по нужным папкам и запустить драйвер. Но мой проект должен быть законченным продуктом. Поэтому я специально сделал инсталлятор для этих файлов. Она сама разложит их по нужным директориям и создаст ярлыки в "программах". Инструкция по использованию драйвера будет показана во время установки. (<<скачать X-CBTM_setup>>)

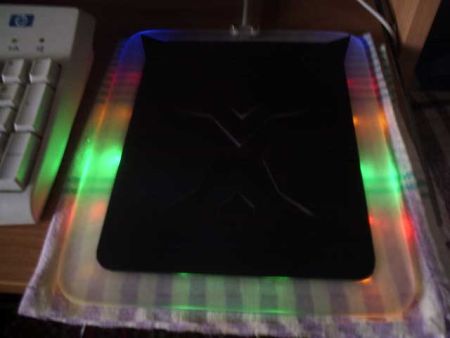

Ну, вот, пожалуй, и все. Подведем итоги. Изготовленное изделие удовлетворяет задумке на 95 процентов. Второй выключатель на панели корпуса служит для включения двух центральных зеленых светодиодов. Видно очень плохо, поэтому в темноте использование сей штуки более оправдано. Но есть и минус. При включении центра, сини светодиоды начинают мигать настолько тускло, что их почти не видно. Тут приходится выбирать, между синим верхом и зеленым центром. А в целом, своей работой я доволен. Себестоимость проекта (количество влитых в него денежных средств) составила 1200 рублей, из которых 450 заплатил за корпус. Здесь же цена сожженных светодиодов в количестве 4 штук. А ведь все ради науки!

Мигающий коврик своими руками

Мигающий коврик своими руками

Мигающий коврик своими руками

Мигающий коврик своими руками

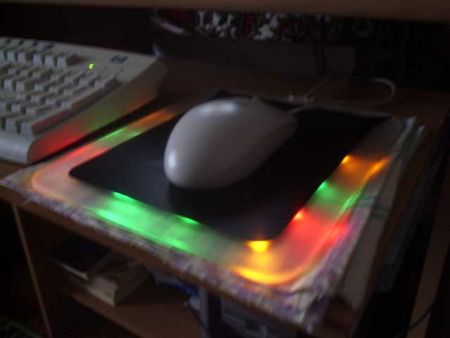

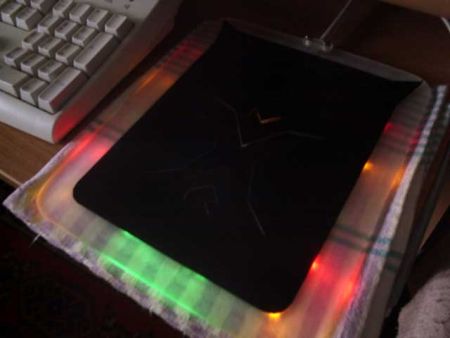

Передать всю прелесть постоянно мигающего коврика на фото невозможно… Поэтому ниже выкладываю два демо ролика в формате 3gp продолжительностью 41 сек и полторы минуты (у кого как позволяет интернет).

Всем спасибо за внимание и удачи в ваших творческих начинаниях! И помните: все у вас получится! Надо только сильно захотеть!
