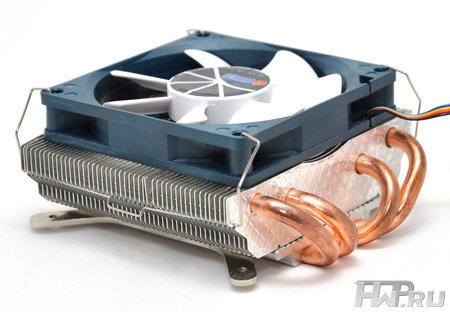

Низкопрофильный кулер Titan TTC-NC25TZ

Введение

Для энтузиастов, оверклокеров и любителей тихих компьютеров индустрия предлагает сотни разных моделей кулеров, на любой вкус и цвет - знай только выбирай по результатам тестов, да по цене. Другое дело - специальные кулеры, например, низкопрофильные. Это такая маленькая ниша рынка, что туда приходят только крупные производители, такие как Titan. И если вы захотите собрать компьютер в HTPC корпусе, да так, чтобы поставить в него современный процессор, который не будет перегреваться и не заставит кулер выть от бессилия, то вы удивитесь, как непросто найти хороший низкопрофильный кулер.

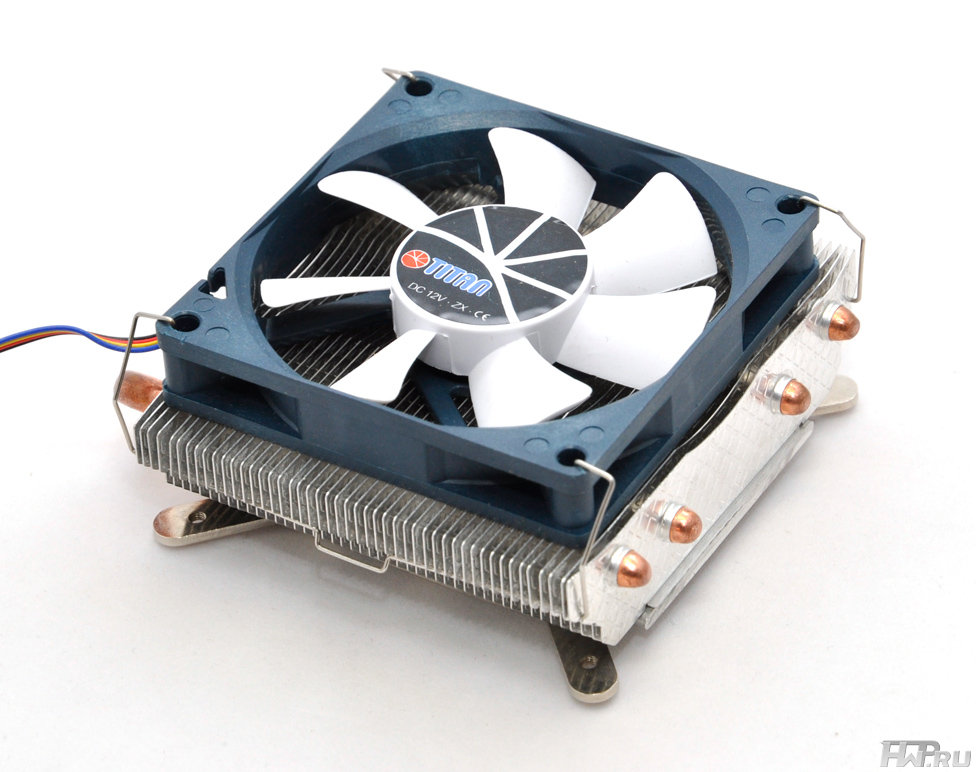

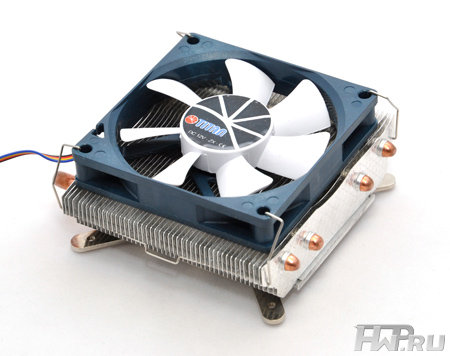

Сегодня мы рассмотрим кулер для корпусов высотой 1.5U, модель TTC-NC25TZ от компании Titan. Это низкопрофильный кулер с 4 теплопроводящими трубками, с технологией прямого контакта этих трубок с процессором. Этот кулер - прямой потомок рассмотренного нами ранее Titan TTC-NK64TZ, но с существенными изменениями. Новинка поддерживает все современные десктопные процессоры Intel и AMD, в конструкцию радиатора добавили дополнительную теплопроводящую трубку и поменяли вентилятор. В итоге, TTC-NC25TZ потерял в весе и высоте, но стал от этого ещё более ценным.

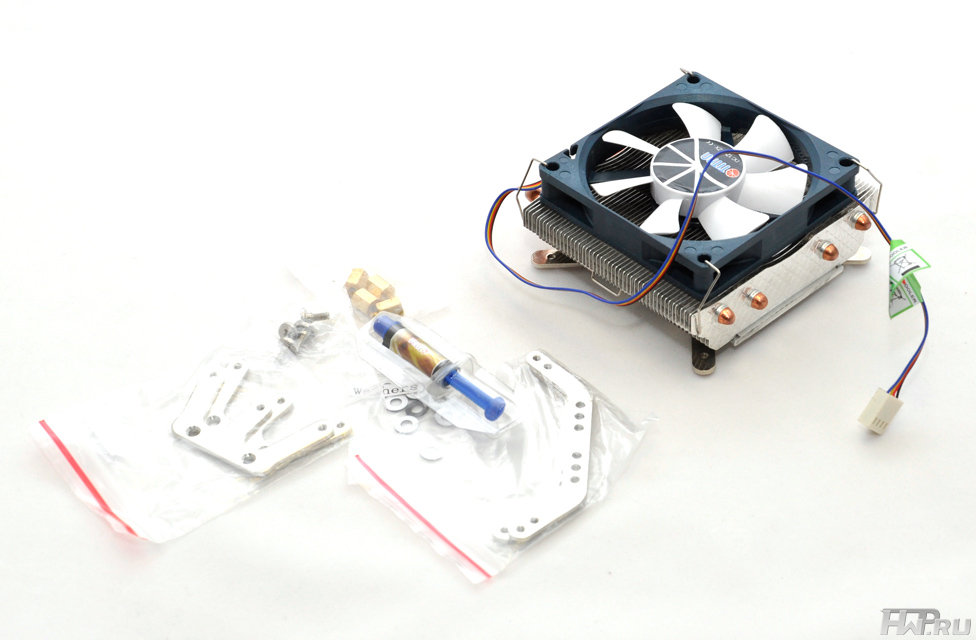

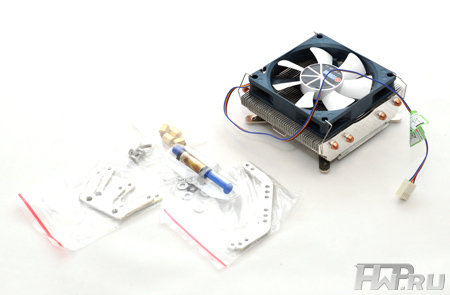

Из характеристик отметим наличие PWM регулировки, огромный плюс особенно для HTPC, который, в отличие от игрового компьютера или неттопа, постоянно работает с различной нагрузкой, а может и вовсе простаивать часами во включенном состоянии. 4 теплопроводящие трубки, алюминиевое основание и совершенно неприличная высота. Производитель утверждает, что кулер справится с охлаждением процессора с TDP до 130 Вт. Верится с большим трудом, но мы посмотрим, что он может по тестам. Комплектация стандартная для кулеров Titan - вы получите набор креплений, да шприц с термопастой. Больше ничего и не нужно.

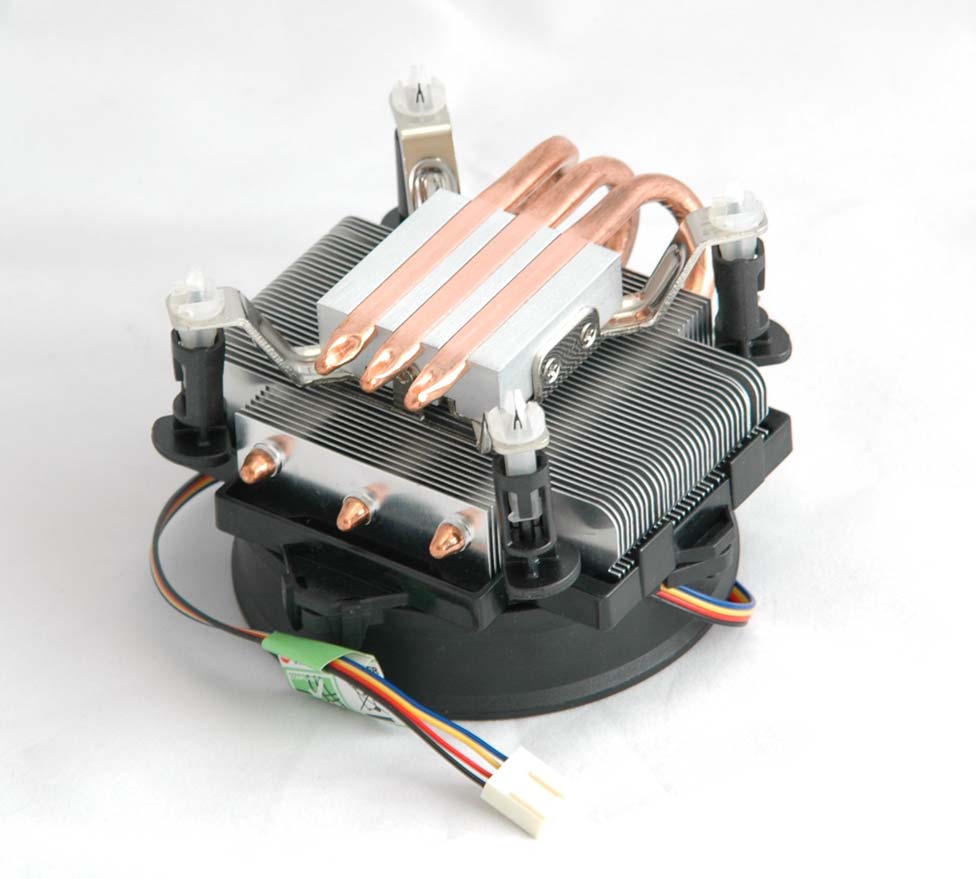

Посмотрим на конструкцию. Для начала, позвольте напомнить, как выглядел прообраз нашего испытуемого, модель Titan TTC-NK54/TZ.

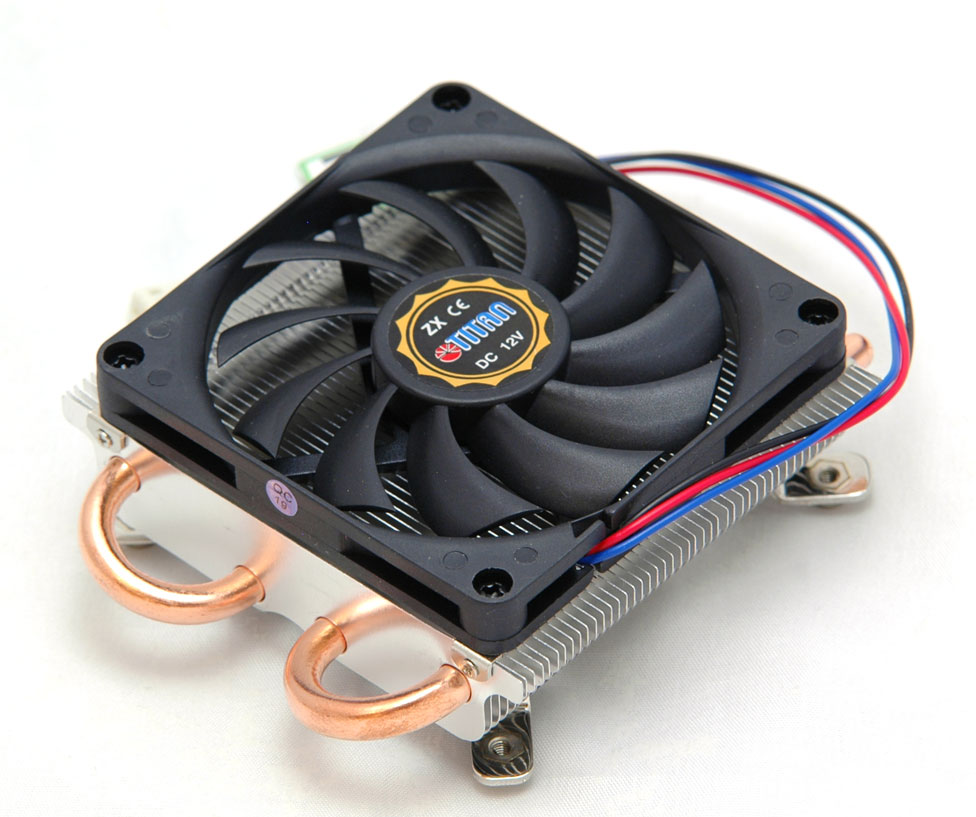

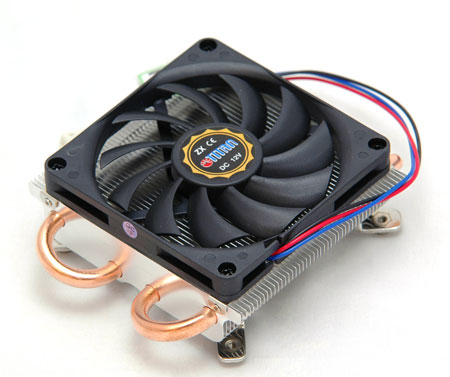

На фото: Titan TTC-NK54/TZ

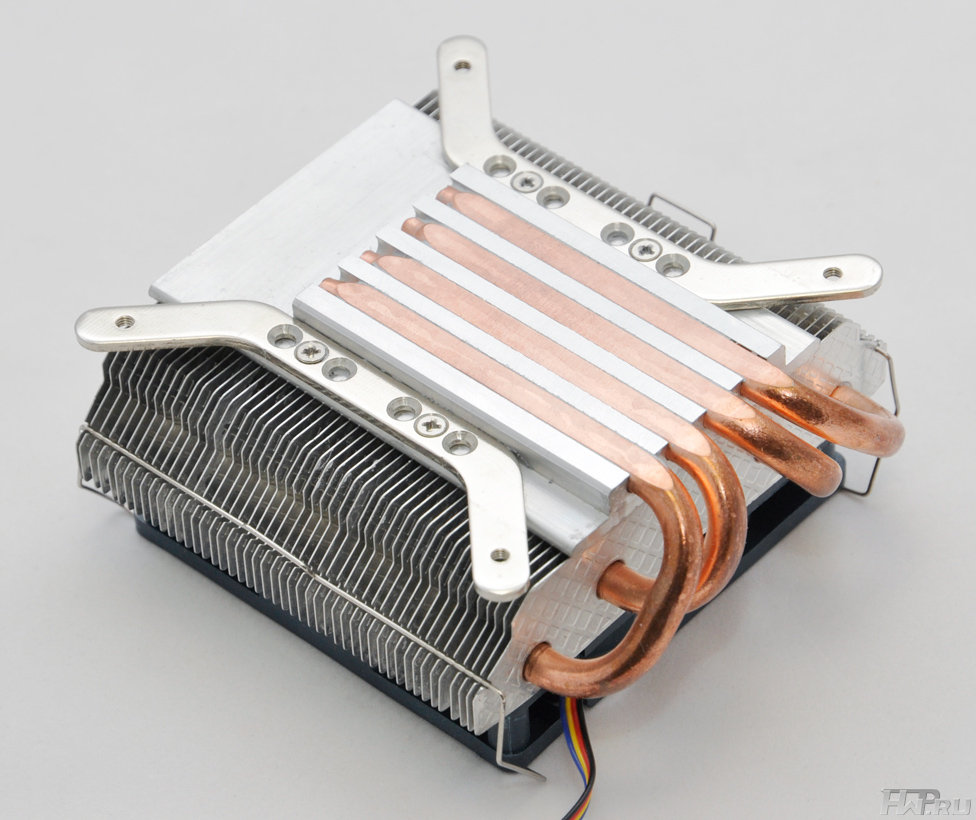

Прежде всего производитель изменил основание радиатора, использовав уже обкатанную схему с прямым контактом теплопроводящих трубок.

Теперь основание имеет высоту всего 8 мм, а само оно вплотную прижато к массиву пластин радиатора. Так что теперь вентилятору будет сложнее продувать рёбра, но это уже его трудности. Нам намного важнее обратить внимание на качество обработки подошвы и теплопроводящих трубок, которые будут отводить тепло от поверхности процессора. Надо сказать, что качество шлифовки заслуживает оценки "удовлетворительно" - между трубками и алюминиевым корпусом основания есть небольшие зазоры. Но как правило, для кулеров с непосредственным контактом тепловых трубок, важнее, чтобы подошва была ровной, а трубки не торчали одна над другой (такое тоже бывает), а здесь с этим проблем нет.

На основании установлены две стальные скобы с отверстиями, позволяющими не только менять скобы на другие под платформу AMD или Intel LGA775, но и двигать крепление вперёд/назад. Это позволяет сместить радиатор относительно процессора, если тот упирается, например, в конденсатор на материнской плате. Именно так и было в нашей тестовой системе - сместили скобы на одно отверстие вперёд - и кулер встал "как родной". Так что перед установкой рекомендуем ознакомиться с инструкцией.

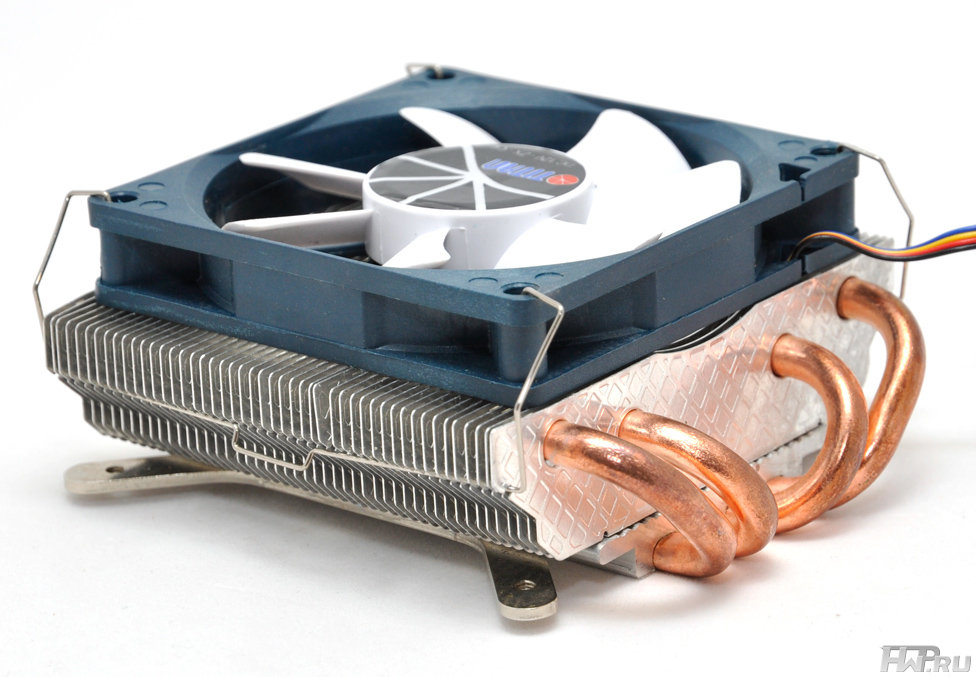

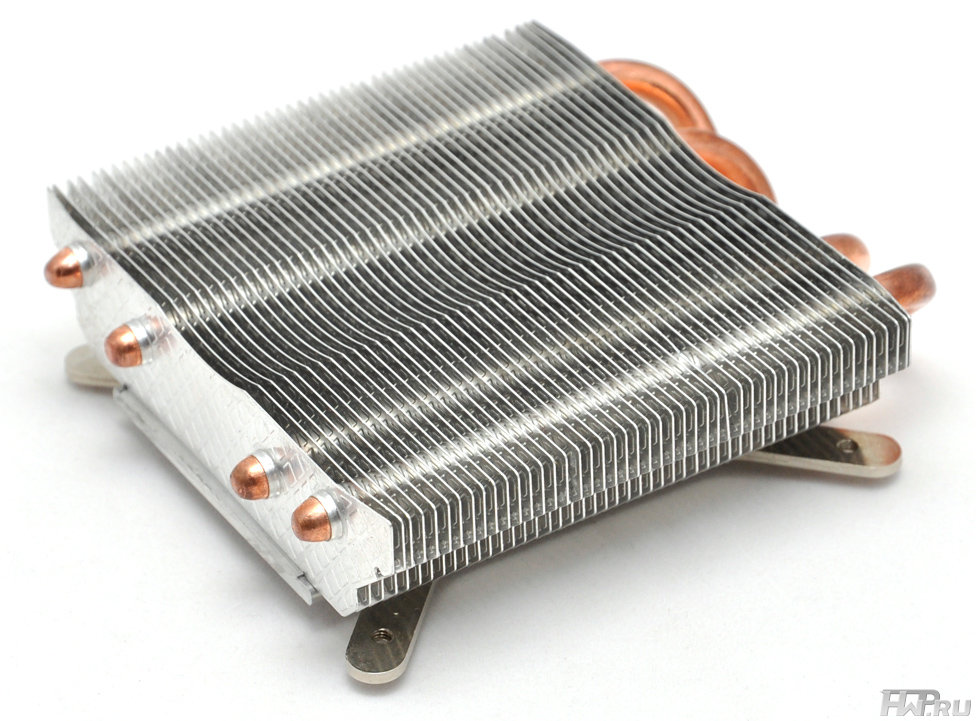

Сам массив радиатора не сильно изменился, он даже остался примерно таким же по высоте. Здесь рёбра посажены очень близко друг к другу, а в дополнении каждое ребро имеет рельеф в виде ромбиков, что чуть-чуть, но всё же увеличивает площадь рассеивания.

В кулере Titan TTC-NC25/TZ используется вентилятор размерами 80x80x15 мм - редкий зверь в наших краях. Однако, благодаря тому, что Titan использует современное крепление с помощью стальных скоб, вы сможете немного поэкспериментировать с размерами вентилятора, если потребуется. Кстати, такой метод крепления вентилятора ещё хорош и тем, что вы сможете использовать силиконовые гвоздики или резиновые прокладки для виброизоляции вентилятора, если уж захотите идеально тихую машину. К слову, в этом кулере вентилятор раскрашен в новые "боевые" цвета Titan: корпус - синий, а крыльчатка - белая. Внешне он напоминает Titan Kukri Fan, но не имеет каких-то особенностей формы лопасти или рамы. Разве что, оба вентилятора роднит подвеска моторчика Z-Axis, благодаря чему производитель заявляет время наработки на отказ равным 60 000 часов.

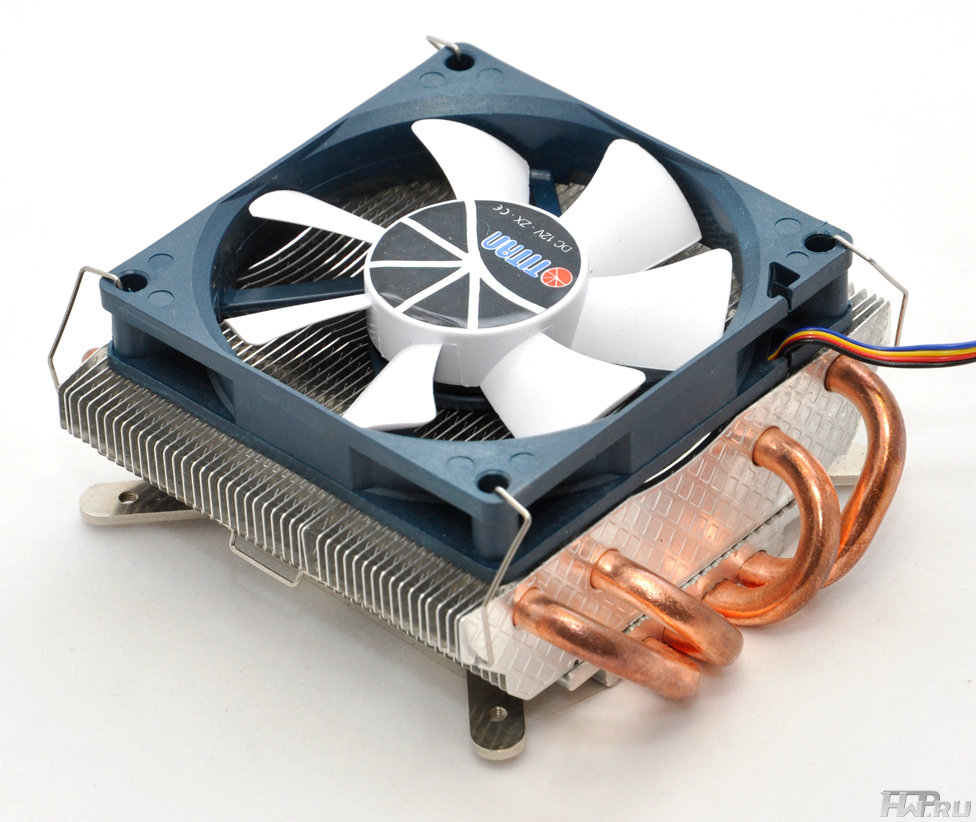

За компактность придётся расплачиваться, и в данном случае речь идёт о тепловых трубках. Они сильно выпирают с одной из сторон кулера, из-за чего он превышает максимально допустимую длину для стандартных кулеров Intel. В итоге теплопроводящие трубки могут упереться в радиатор северного моста, модули памяти, систему охлаждения мосфетов или разъём питания материнки. Чем проще материнская плата, тем меньше вероятность, что вы столкнётесь с проблемами. Если что - просто переверните кулер и поставьте другой стороной. Но при покупке надо обязательно учитывать этот момент, и если возможности примерить новинку на месте нет, то договориться с продавцом о возможном возврате.

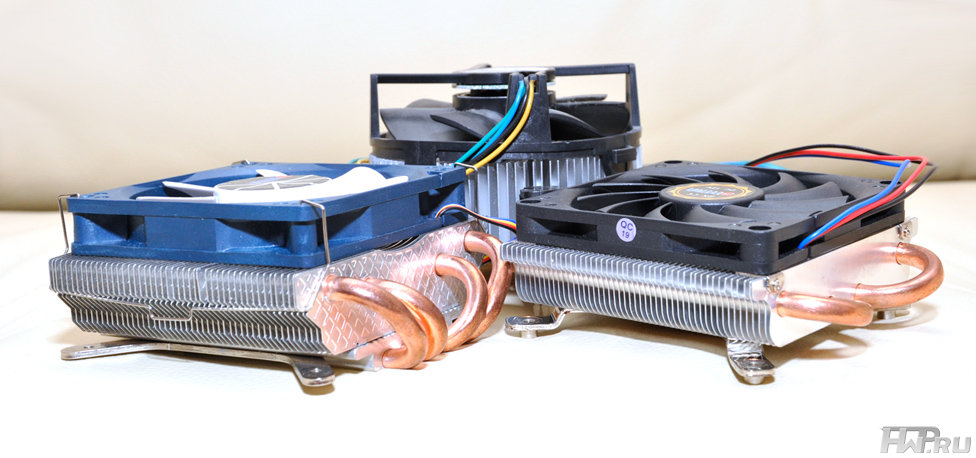

Что касается сравнительной высоты новинки, то на фотографии выше вы можете видеть нашего сегодняшнего испытуемого, стандартный кулер Intel для Core2 Quad и низкопрофильный Titan NK54TZ, самый низкий кулер для HTPC с теплопроводящими трубками. Сравним эти кулеры.

Тестирование

Для тестирования был использован процессор Intel Pentium D 820 (Dual Core 2.8 GHz, 2x1 Mb L2, 800 MHz FSB). Этот процессор имеет максимальное тепловыделение 95 Вт, а максимально допустимую температуру - 74 градуса Цельсия.

Тестовая система:

• Открытый стенд

• Процессор Intel Pentium D 820

• Материнская плата Asus P5LD2

• Память 1024 Mb DDR2 OCZ

• Температура воздуха 25 Градусов Цельсия

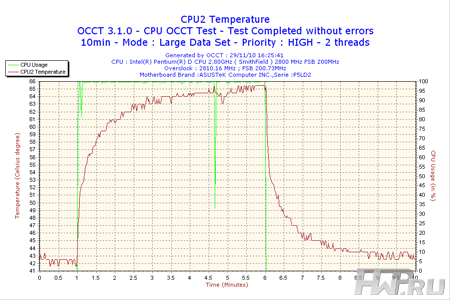

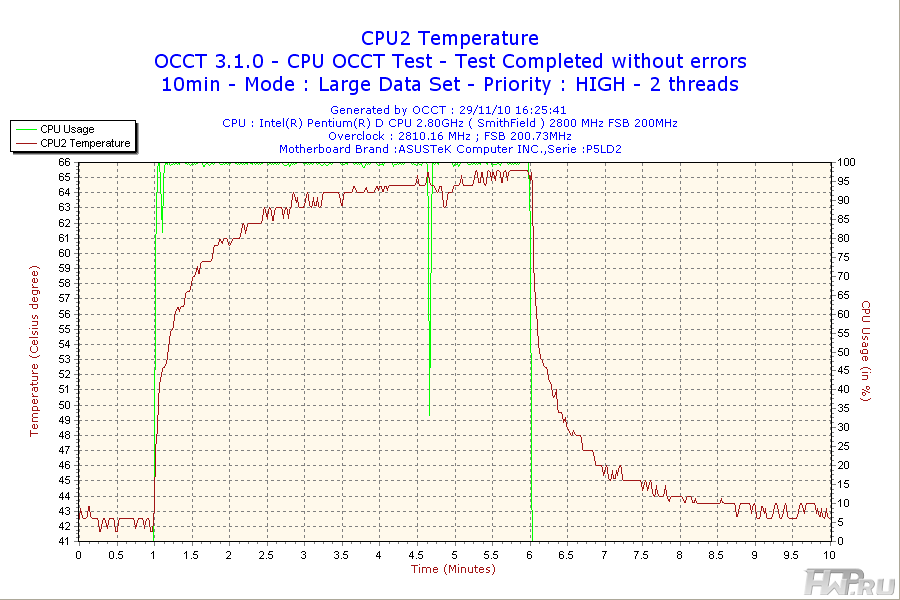

Тестирование производилось на операционной системе Windows XP. Двухъядерный процессор Pentium D работал в штатном режиме при частоте 2.8 ГГц и на напряжении 1.3 В. PWM-регулировка не использовалась, вентиляторы работали на полной скорости. Для сравнения мы использовали так же упомянутый низкопрофильный Titan NK54TZ, Titan DC-775Q925 и стандартный кулер Intel. Тестирование проводилось с помощью программы OCCT, которая работала в режиме нагрузки High, тестовый период - 10 минут. В качестве температуры простоя выбиралась минимальная температура на 10-й минуте.

По температурным показателям надо заметить, что процессор не перегрелся, а при снятии нагрузки достаточно быстро остыл. Но это показатели на максимальной скорости вентилятора. При этом надо заметить, что кулер работал очень громко. Естественно, в реальных условиях и такую нагрузку на процессор создать будет тяжело, и электроника материнской платы будет держать скорость вентилятора на минимально возможном уровне, когда TTC-NC25TZ работает почти бесшумно.

Выводы

По показателям температуры новинка уверенно выигрывает у старых моделей Titan, но вот со стандартным кулером Intel справляется уже с трудом. И это не удивительно, ведь в активе TTC-NC25TZ целых 4 тепловых трубки и мощный вентилятор, но Intel-овский кулер выше. На сегодняшний день NC25TZ - это не самый низкий десктопный кулер от Titan, компания продолжает производить NK54TZ, правда только для платформы LGA775. Но среди моделей для HTPC это самый мощный и в то же время самый шумный кулер (конечно, не такой шумный, как серверные модели, но заметно громче стандартного кулера Intel), который вы можете сочетать с очень мощными процессорами. Обязательно используйте PWM регулировку в BIOS материнской платы, чтобы "задушить" его вентилятор, и тогда у вас будет отличная, бесшумная система охлаждения.

Что касается использования в областях, где уровень шума не слишком важен, например, в терминалах или серверах, собранных в Mini-ITX и MicroATX корпусах, то производитель заявляет до 60 000 часов наработки на отказ для вентилятора - это очень много. Правда, вентилятор здесь имеет редкий форм-фактор, да и замена его на кулере в некоторых корпусах может потребовать извлечение материнской платы или даже снятие кулера с материнки.

Как бы то ни было, но Titan - чуть ли не единственная компания, которая занимается выпуском низкопрофильных кулеров, и модель TTC-NC25TZ - это, пожалуй, лучший выбор среди реально низких кулеров на сегодняшний день. Наверное, поэтому данный кулер имеет розничную стоимость больше 30$, что для низкопрофильного кулера, да ещё и с 4 теплопроводящими трубками означает "почти даром". Мы присуждаем этой модели нашу высшую награду и говорим компании Titan огромное спасибо за вклад в дело охлаждения HTPC и компактных компьютеров.

Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютором Titan в России за предоставленный кулер Titan NC25TZ
