Обзор блока питания Cooler Master V-750

Введение

Сегодня мы рассматриваем блок питания Cooler Master, который относится к классу "золотой серединки" среди мощных моделей. V-серия представлена двумя подсериями: с отключаемыми кабелями (Semi-Modular) и без оных. Если вы собираете компьютер для себя, и вам важно, чтобы оборудование эффективно охлаждалось, рекомендуем выбирать модели с отключаемыми кабелями. Самая мощная в V-серии Semi-Modular, 750-Ваттная модель, провела несколько дней в гостях нашей тестовой лаборатории, о чем мы сейчас и расскажем.

Итак, встречайте - 750-Ваттный блок питания RS-750-AMAA-G1 с отключаемыми кабелями, поддержкой режимов жнергосбережения Intel Haswell C6/C7 и эффективностью, заслуживающей сертификат 80 Plus Gold.

Конструктивные особенности Cooler Master V750S

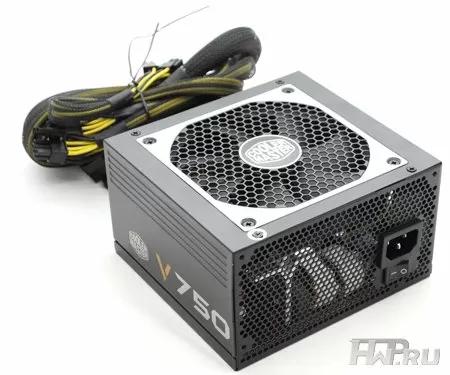

Для 750-Ваттного блока питания, Cooler Master V750S выглядит очень уж маленьким: при размерах 150х140х86 мм, эта модель сможет уместиться даже в самые компактные корпуса, что особенно важно, когда вы собираете необычный компьютер с хорошей начинкой. Внешне блок питания выглядит достаточно интересно: сочетание черного и светло-серого цветов стало уже стандартом "де-факто" для моделей, рассчитанных на энтузиастов. А большие вентиляционные сетки позволяют 120-мм вентилятору с легкостью продувать всю электронику. Кстати, производитель заявляет, что в конструкции этой модели применена 3D компоновка, улучшающая вентиляцию блока и сокращающая длину токопроводящих линий, но об этом мы скажем чуть позже, когда вскроем БП.

Список разъемов блока питания:

1x ATX 20+4 pin
1x CPU 12V 4+4 pin
4x PCI-E 6+2 Pin
8x SATA
8x 3.5" периферийный
1x Floppy (зачем?)

По разъёмам питания все стандартно для моделей такой мощности. Вы сможете подключить две видеокарты в SLI режиме, 8 SATA устройств и даже 3.5" дисковод, если найдете его в продаже. Но гораздо важнее поддержка режимов энерносбережения Intel Haswell, которые предъявляют новые требования к блокам питания. Для тех, кто не читал наши предыдущие обзоры, вкратце напомню о существующей проблеме совместимости старых блоков питания с новыми процессорами. В режиме энергосбережения C6/C7, новые процессоры Intel потребляют настолько мало энергии, что баланс нагрузки в блоке питания нарушается. Из-за малой нагрузки, напряжение на 12-Вольтовой шине (с которой берет основное питание процессор) повышается, и блок питания отключается от срабатывания защиты. Так что для новых процессоров Intel, потребуются еще и новые блоки питания. Правда, производители блоков питания не говорят о том, что в BIOS материнской платы вы можете отключить C6/C7 и использовать старые блоки питания без проблем. Но, это зависит уже от конкретной материнской платы.

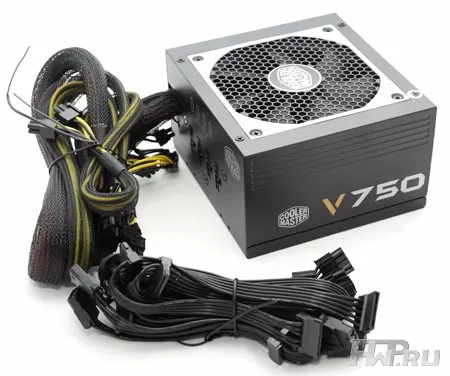

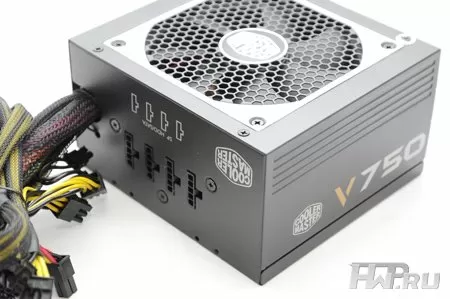

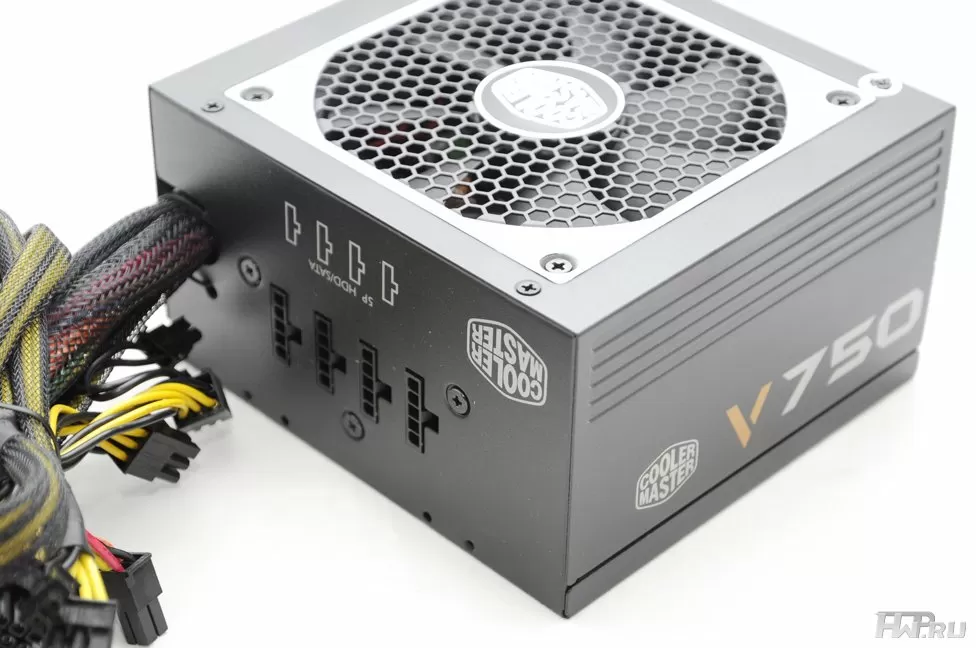

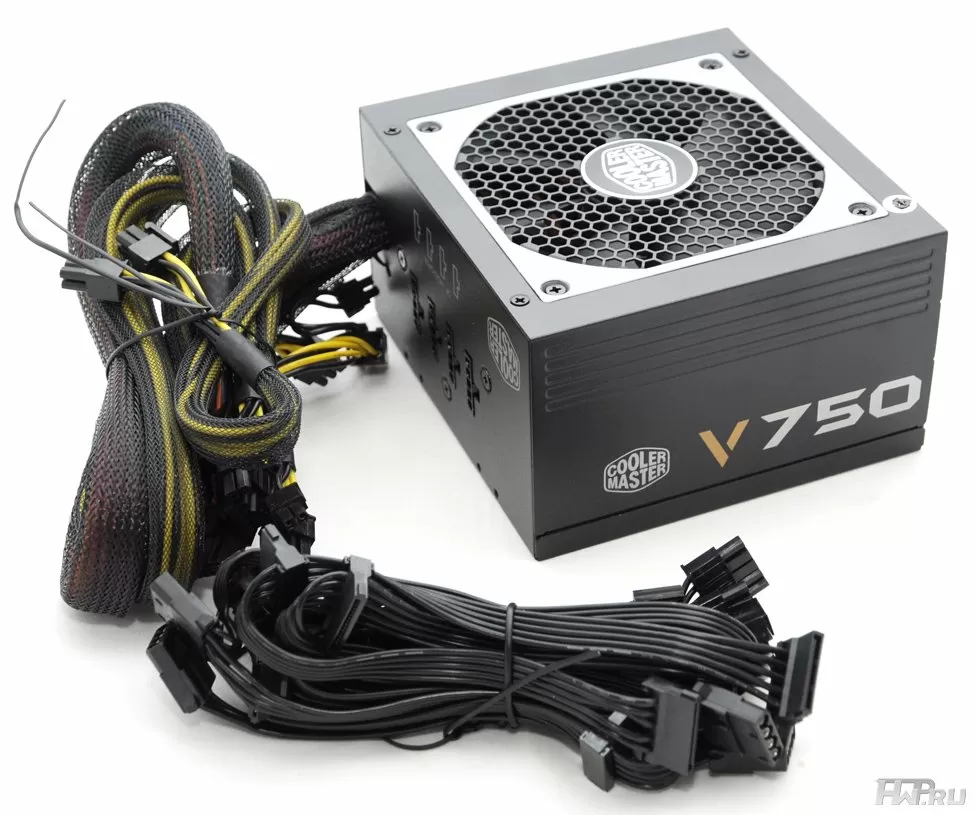

Отключаемые кабели здесь унифицированы с остальными моделями блоков питания Cooler Master. Так что по соседству с разноцветным кабелем ATX 24-Pin, закутанным в синтетическую оплетку, у вас будут гладкие черные кабели SATA. Эстеты, наверное, немного расстроятся, но с практической точки зрения куда важнее, что в случае, если вам потребуются все кабели, а один вы случайно потеряете или повредите, вы всегда сможете купить такой же на Avito или поискать по форумам.

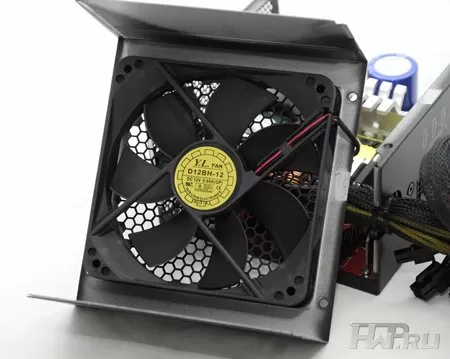

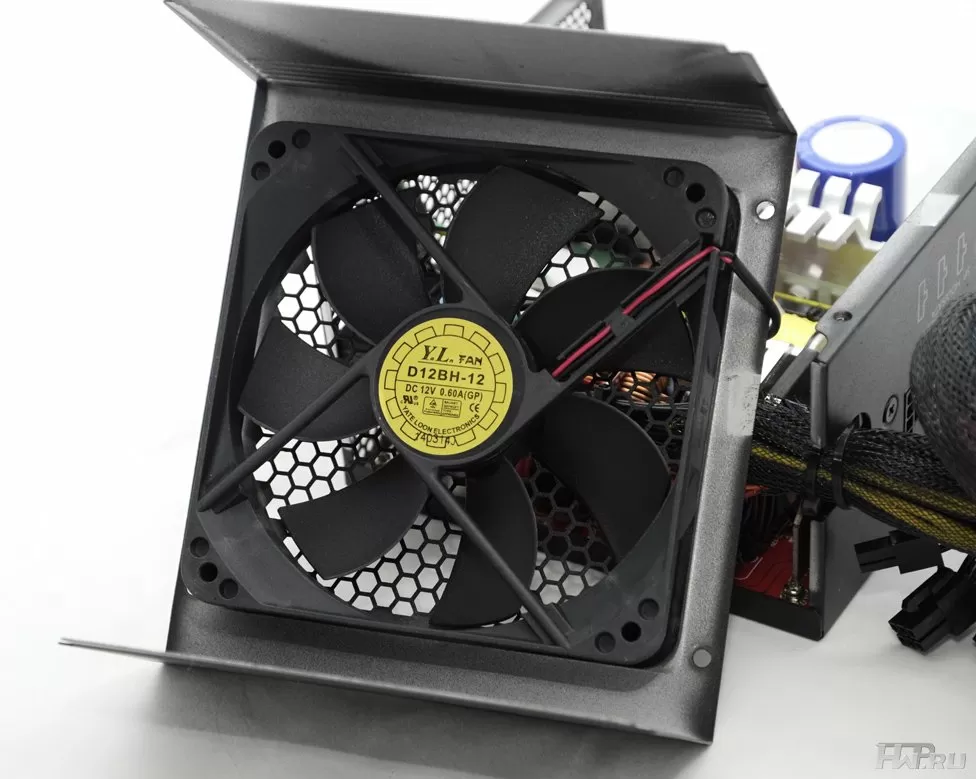

Для охлаждения используется 120-мм вентилятор с номинальной скоростью 2300 RPM и автоматической регулировкой. Этот вентилятор имеет шарикоподшипники, что позволяет говорить о достаточной надежности, но максимальный уровень шума - 41 дБ все же многовато. Однако, контроллер вентилятора настроен таким образом, что при загрузке до 50%, скорость вентилятора будет находиться в районе 800 об/мин, а дальше будет плавно повышаться до 2100 RPM при 100% нагрузке.

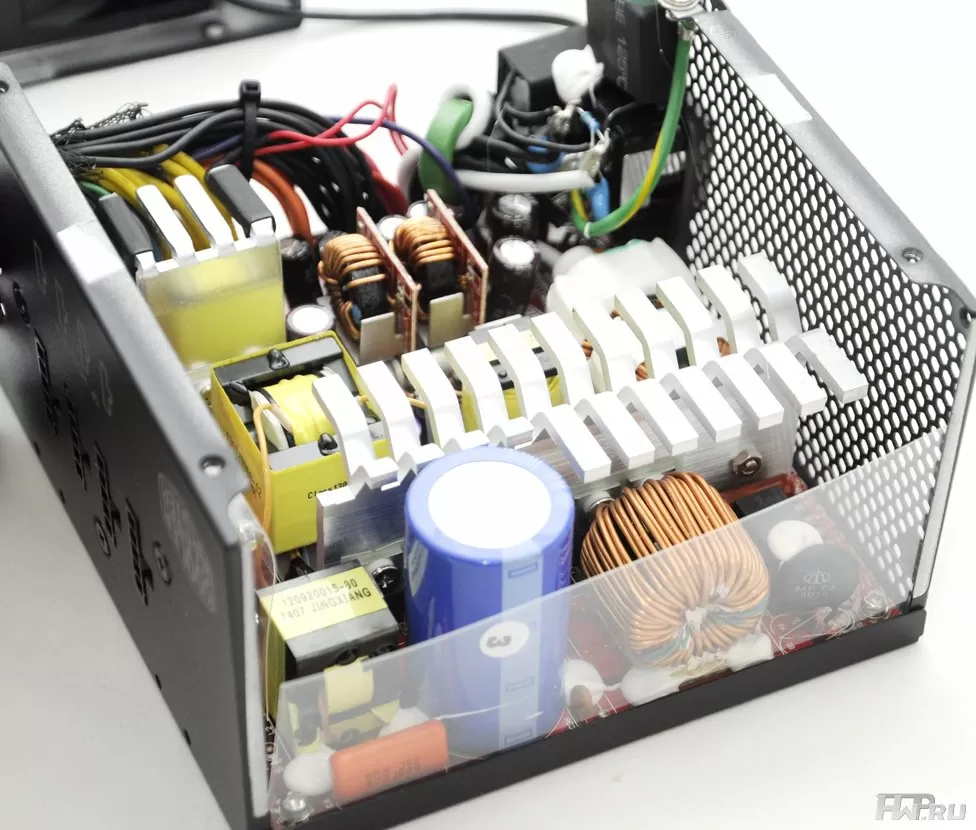

Недавно рассмотренный нами Cooler Master G650M имеет очень похожую конструкцию, что и Cooler Master V750S. Под 3D компоновкой подразумевается размещение некоторых элементов на дочерних платах. В частности, индукционных фильтров. Здесь используется уже успевшая себя хорошо зарекомендовать конструкция с одной 12-Вольтовой шиной, на которой через конверторы берется питание для шин +3.3V и +5V. Именно за счет использования такой компоновки, достигается компактность и бесшумность блока питания.

Тестирование

Мы провели тестирование стабильности напряжения и эффективности блока питания в диапазоне от 200 до 700 Вт.

Отклонение напряжения от номинала, %
Нагрузка / шина	200 Вт	300 Вт	400 Вт	500 Вт	700 Вт
12В	1.2	0.2	0.2	0.5	1.0
5В	0.9	0.8	0.5	0.7	1.2
3.3В	1.9	1.5	0.8	0.9	1.5

Отклонения напряжений весьма условные, а их значения даже близко не доходят до допустимых стандартом ATX пяти процентов. Нейтральная точка нагрузки, при которой напряжения по шинам больше всего соответствуют оригиналу, находятся в районе 500 Вт. То есть, при нагрузке в играх, блок питания будет выдавать оптимальное напряжение.

Эффективность блока питания, %
Нагрузка / шина	200 Вт	300 Вт	400 Вт	500 Вт	700 Вт
КПД, %	90.6	91.9	91.7	91.56	90.8

Эффективность блока питания Cooler Master V750S выше всяких похвал: в рабочем диапазоне от 200 Вт до 700 Вт, она всегда превышает 90%. Конечно, на низких нагрузках до 150 Вт она может снижаться до 88%, но в реальных условиях это не имеет значения.

Что касается уровня шума блока питания, характеристики, на которую обращают внимание не менее, а порой и более, чем на эффективность и отклонения напряжений, то при нагрузке менее 500 Вт, блок питания работает очень тихо: находясь рядом с включенным компьютером, вы будете слышать что угодно, только не вентилятор Cooler Master V750S. При повышении нагрузки до 550 Вт, скорость вентилятора значительно повышается, и вплоть до максимально допустимой нагрузки в 750 Вт, уровень шума не меняется. Его можно охарактеризовать как "хорошо слышимый", но все же заметно тише, чем блоки питания предыдущих поколений.

Характеристики линейки блоков питания серии V Semi Modular

Сравним блоки питания Cooler Master серии V Semi Modular

Характеристики блоков питания Cooler Master V
Модель	V450S	V550S	V650S	V750S
Мощность, Вт	450	550	650	750
Стандарт	ATX 12V V2.31
Входящее напряжение, В	100 - 240
Макс. ток на входе, А	3.5-7	4-8	4.5-9	5-10
Частота на входе, Гц	50 - 60
Компенсация мощности	Активная (более 0.9)
Эффективность, %	около 90
Наработка на отказ, часов	100 000
Разъемы и коннекторы
PCI-E 6+2 Pin	2	2	4	4
SATA	6	6	8	8
4-Pin 3.5"	3	3	6	6

Цена вопроса

Средняя розничная стоимость блока питания Cooler Master V750S GM составляет примерно 6290 рублей. Эта модель считается топовой в своем классе, и это несомненно сказывается на цене. Уже 650-Ваттная модель обойдется вам на 1000 рублей дешевле, а 550-Ваттная стоит чуть менее 5 000 рублей. По соотношению стоимости и мощности, в этой серии выгоднее всего покупать 650-Ваттную модель. На момент написания статьи, 450-Ваттная версия этих блоков питания отсутствовала в продаже.

Выводы

Серия V Semi Modular предназначена для тех пользователей, кто сознательно готов переплачивать за высокую эффективность и стабильность напряжения при различных нагрузках. Да, этот блок питания может стать предметом гордости, если вы конфигурируете новый игровой компьютер для души. Приятно осознавать, что компоненты новой машины будут получать питание из надежного источника с минимальными отклонениями, что бы там ни происходило. К тому же, серия V Semi Modular обладает эффективностью около 90%.

Но если рассуждать с прагматической точки зрения, то Cooler Master серии GM, имеет практически ту же самую конструкцию, но за счет использования более дешевых компонентов, его эффективность на пару процентов пониже. Оставаясь внешне таким же "чёрненьким, красивым" и модульным, используя для охлаждения тот же вентилятор, что и в серии V Semi Modular, он имеет значительно более низкую цену, а сэкономленные деньги всегда можно потратить на память (которой, как известно, много не бывает) или на покупку игр. В любом случае, готовы ли вы переплатить за более высокую эффективность, или просто выбираете по принципу "чем дороже, тем лучше", в случае с Cooler Master V750S вы не прогадаете - это достойный блок питания для самых требовательных пользователей.

Михаил Дегтярёв (aka LIKE OFF)
25/09.2014
