Обзор и тестирование материнской платы Asus M5A97 EVO

Введение

Недавно выпущенная на глобальный рынок тайваньским производителем системная плата ASUS M5A97 EVO представляет собой полноразмерный продукт начального уровня, оснащённый новым чипсетом AMD970. В скором времени AMD планирует выпустить новое поколение процессоров Fusion, сочетающее в себе центральный процессор и многоядерный графический чип на одном кристалле, так что покупка системной платы ASUS M5A97 EVO является вполне перспективным решением, так как новая материнка позволит пользователям с лёгкостью заменить текущий процессор AMD на новый Fusion. Выполненная в чёрно-синей цветовой гамме, M5A97 EVO предлагает несколько эксклюзивных функций, которые вы не встретите на других системных платах в этом ценовом диапазоне.

Технические характеристики

• Поддерживаемые процессоры:

  • AMD AM3+ FX
  • Phenom II
  • Athlon II
  • Sempron 100
• Чипсет AMD 970 / SB950

• Схемы питания:

  • CPU Power: 6+2 фазовое питания
  • Северный мост - 1 фазовое
  • Память - 2 фазовое

• Память:

  • 4 x DIMM слота
  • До 32 Гб DDR3 1066 - 2133 МГц
• BIOS: ASUS UEFI BIOS с 32 мб Flash ROM
• Слоты расширения:
  • 2 x PCIe 2.0 x16 slots
  • 2 x PCIe 2.0 x1 slot
  • 2 x PCI slots
• Realtek 8111E PCIe Gigabit Lan
• порты:
  • 14 x USB 2.0 (8 сзади, 6 спереди)
  • 4 x USB 3.0 (2 сзади, 2 спереди)
  • 1 x PS/2
  • 2 x eSATA
  • 1 x RJ45 LAN
  • 6 аудио гнезд
  • 1 x SPDIF выход
  • 2 x IEEE 1394a

Чипсет AMD 970

Чипсет AMD 970, который был представлен в Тайване, в рамках международной компьютерной выставки Computex 2011, является младшим из трёх новых северных мостов AMD. Вся новая линейка обладает несколькими новыми технологиями чипсетов 9-й серии, однако большинство технологий были перенесены с чипсетов AMD восьмого поколения. Среди нововведений 9-й серии можно отметить родную поддержку SATA 6 Гбит/с, а также шины Hypertransport 3.0. Но самое большое отличие новых чипсетов - это поддержка новейших AM3+ процессоров Fusion, которые должны вскоре появиться в продаже. Все чипсеты 9-й серии имеют родную поддержку памяти DDR3 1866МГц. Также системные платы на базе новейших чипсетов оснащены IOMMU - блоком управления памятью для операций ввода/вывода, что позволяет виртуальным машинам получать прямой доступ к аппаратному обеспечению ПК.

Чипсет AMD 970 оснащён единственной шиной PCIe 2.0 x16, что предполагает установку лишь одного графического адаптера, в то время как чипсет 990х позволяет разделять эту шину на две PCIe 2.0 x8 для мульти-адаптерных конфигураций. Чипсет 990FX поддерживает две полнофункциональные шины PCIe 2.0 x16, однако в случае необходимости он может работать в режиме двух независимых шин PCIe 2.0 x8. Доступна также дополнительная шина PCIe x4, а южный мост AMD SB950 берёт на себя полную ответственность за весь функционал ввода/вывода, к примеру, он обеспечивает родную поддержку SATA 6 Гбит/с.

Но давайте вернёмся к знакомству с нашей сегодняшней гостьей - системной платой ASUS M5A97 EVO.

Упаковка и комплектация

ASUS M5A97 EVO поставляется с традиционным для системных плат ASUS 2011 года набором аксессуаров. Солидная чёрная упаковка с надписями в зелёно-белой гамме является общей для всех системных плат ASUS за исключением только, пожалуй, серии "ROG". На верхней стороне упаковки вендор указал лишь поддерживаемый процессорный сокет, а также логотипы технологий, которые поддерживает системная плата. Нижняя сторона упаковки напротив, даёт хоть и не слишком подробное, зато исчерпывающее описание всех технологий, задействованных в конкретном продукте.

Открыв коробку, покупатель сразу же увидит системную плату, бережно завёрнутую в антистатический мешок. Снизу системной платы находятся включённые в комплект поставки аксессуары. Нельзя сказать, что комплектация данной системной платы щедрая… скорее даже наоборот по сравнению с другими продуктами, которые побывали в нашей тестовой лаборатории. Однако здесь можно сделать и поблажку, учитывая ценовой диапазон, в котором находится ASUS M5A97 EVO.

Содержимое упаковки:

Компоновка системной платы

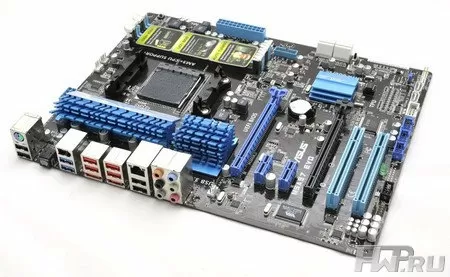

ASUS M5A97 EVO поставляется в стандартной для других системных плат этого тайваньского производителя цветовой гамме. Синие радиаторы и слоты расширения хорошо контрастируют с чёрным текстолитом печатной платы, и такого же цвета некоторыми слотами расширения. В связи с необычной компоновкой, в частности размещением чипсета, на полноразмерной ATX плате смогли разместиться лишь 6 слотов расширения. На обратной стороне печатной платы, "под сокетом", размещена группа транзисторов, однако они не будут мешать установке системы охлаждения.

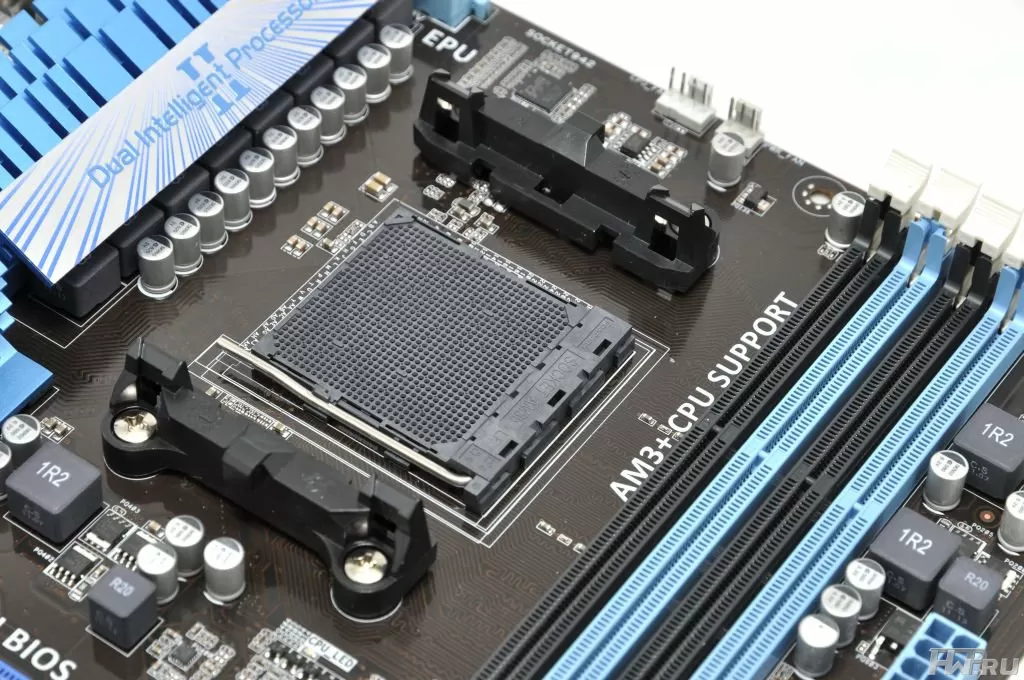

Установка процессора и кулера пройдёт довольно легко, ведь вокруг гнезда AM3+ нет ничего, что могло бы помешать сделать это. По бокам AM3+ расположились два удерживающих зажима для установки кулера. Установленный здесь прцессорный разъём - это "AM3b", у которого слегка расширены контакты для поддержки готовящихся к выходу новых процессоров AMD FUSION, тем не менее, это же гнездо совместимо со всей текущей линейкой процессоров AMD AM3+. Как и следовало ожидать, данные комплектующие для системной платы изготовлены компанией Foxconn.

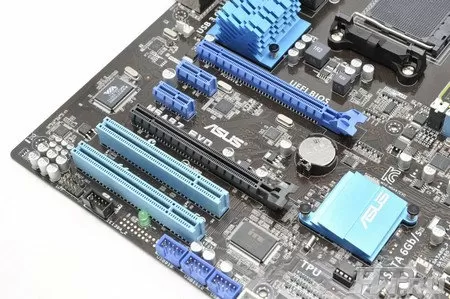

В нижней части системной платы смогли разместиться только 6 слотов расширения: два слота PCIe 2.0 x16 (по сути один из них х16, второй - х4), два слота PCI, и два PCIe 2.0 x1. ASUS M5A97 EVO поддерживает оперативную память объёмом до 32Гб в конфигурации 4 х 8Гб, работающую в двухканальном режиме. В отличие от других системных плат начального уровня, ASUS M5A97 EVO может похвастаться двухфазовым питанием модулей оперативной памяти.

Также на системной плате размещены разъёмы аудио, USB 2.0, и даже FireWire выходов на переднюю панель корпуса. На заднюю панель корпуса можно вывести дополнительные порты USB, а также довольно экзотический ныне COM порт. Среди прочих разъёмов присутствуют контакты для очистки CMOS, и 4 разъёмы для подключения вентиляторов, два из которых оснащены тремя контактами, что позволяет регулировать скорость вращения вентиляторов через BIOS.

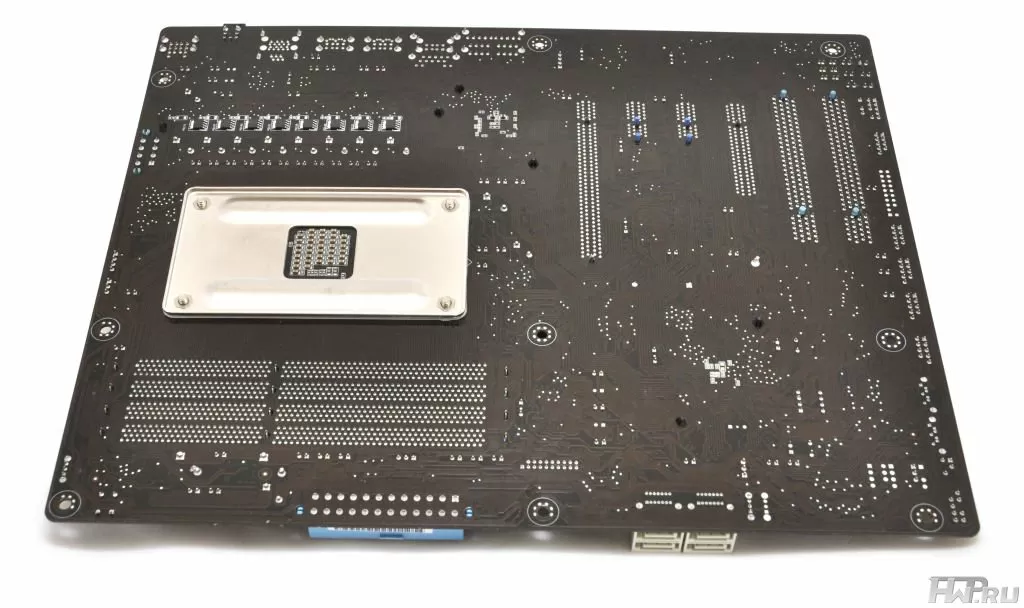

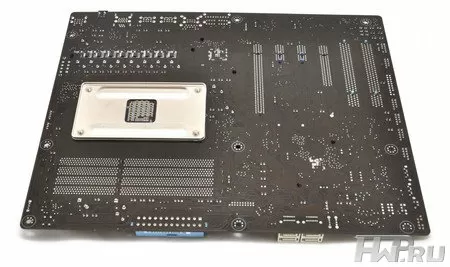

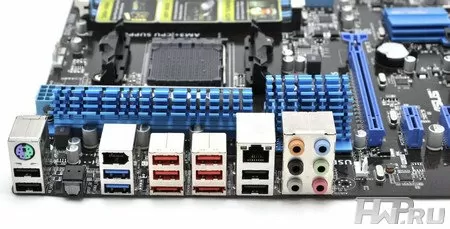

На задней стенке компактно разместились комбинированный PS/2 порт для клавиатуры или мыши, 2 порта eSATA, 8 портов USB 2.0, 2 порта USB 3.0, 6 разъёмов аналогового аудио, цифровой оптический аудио порт, а также порт LAN и FireWire. На обратной стороне системной платы мы насчитали 4 порта SATA 6 Гбит/с из 6-ти, которые может обрабатывать чипсет SB950.

Asus M5A97 EVO - детальный осмотр

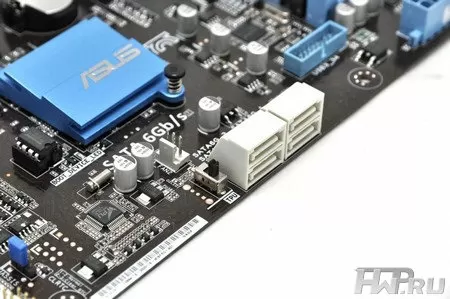

Первое на что следует обратить внимание при детальном осмотре системной платы - это чип BIOS, который в данном случае изготовлен тайваньским вендором Winbond. Чип расположен в специальном сокете, и при необходимости его очень легко можно заменить.

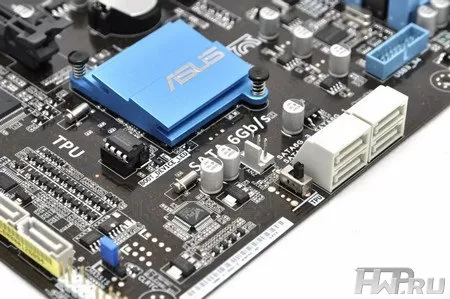

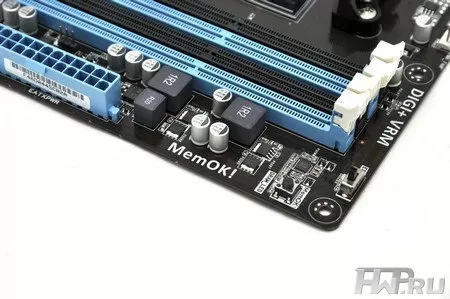

На системной плате также размещены несколько переключателей. Переключатели EPU и MemOK! удачно расположены справой стороны разъёмов под оперативную память, а переключатель TPU "спрятался" возле портов SATA справой стороны системной платы. Уверен, всем нашим читателям хорошо знаком функционал, скрывающийся за данными названиями, поэтому мы не станем подробно его описывать.

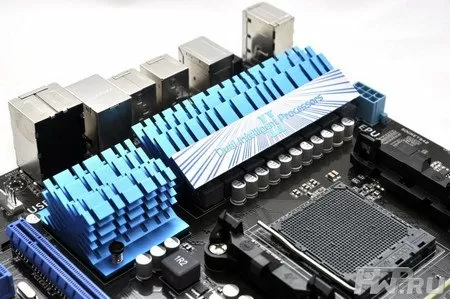

В отличие от других "интеловских" плат, на ASUS M5A97 EVO VRM модуль, или модуль регулятора напряжения, контролируется напрямую процессором EPU/DIGI+. Более детальное рассмотрение компонентов VRM модуля показывает традиционную конфигурацию из "высоких" и "низких" транзисторов на базе металл-оксид-полупроводников (т.н. MOSFET пара) и блока управления возле каждой такой пары. Двойная фаза питания DIMM модуля оснащается схожей конфигурацией из двух MOSFET пар, которые размещены возле переключателя MemOK! Модуль питания северного моста, как и центрального процессора, имеет схожую конфигурацию питания из трёх MOSFET пар. Все три VRM секции контролируются одновременно двумя чипами - TPU и EPU, которые вместе образуют т.н. технологию Dual Intelligent Processors, которая, по словам производителя, может мгновенно разогнать систему на 37% или сделать компьютер на 80% более экономичным.

Как только на системную плату подаётся питание, сразу загораются четыре светодиодных индикатора, каждый из которых отвечает за определённую секцию. Если на каком-то этапе загрузки произошёл сбой, его можно будет точно диагностировать благодаря светящейся комбинации из светодиодов, что может быть очень полезно при разгоне ПК.

За функциональностью ввода/вывода системной платы следит чип ITE IT8721F, который также отвечает за мониторинг температуры и управляет скоростью вращения вентилятора. Чип VIA VT6308P ответственен за внешний и внутренний порт FireWire.

За интегрированный звук отвечает кодек Realtek ALC892 HD, который поддерживает конфигурацию колонок в формате 7.1+2, и отвечает аудио-требованиям Microsoft WLP3.x. Используя ЦАП и АЦП с уровнями шума в 97 дБ и 90 дБ соответственно, данный кодек может воспроизводить звук с частотами 44.1k/48k/96k/192 кГц и глубиной в 16, 20 или 24 бита, включая полную поддержку HD аудио форматов и воспроизведение звука с системой защиты аудио контента. К тому же, данный чип совместим с технологией DirectSound 3D. За интегрированную сеть отвечает чип этого же производителя - RTL8111E PCIe.

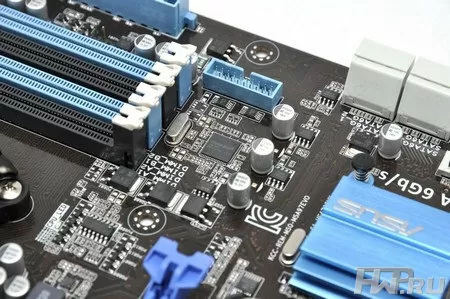

За поддержку портов USB 3.0 отвечают два чипа Asmedia AS1042 PCIe: один из них, вместе с внутренним портом USB 3.0, находится ниже слотов DIMM памяти, второй "спрятан" около радиатора блока VRM. Несмотря на то, что микросхемы Asmedia AS1042 не столь распространены как контроллеры NEC/Renesas, Asus в последнее время использует именно эти микросхемы почти на всех своих новых продуктах.

Между двумя слотами PCIe 2.0 x16 мы нашли тактовый генератор ICS 9LPRS477DKL. Специально разработанный для платформы AMD, он контролирует тактовые частоты всех основных устройств, включая центральный процессор и южный мост. За работу двух внешних портов eSATA 3.0 Гбит/с отвечает проверенный временем контроллер фирмы JMicron - JMB362.

Что касается вопроса охлаждения, то ASUS оснастила плату M5A97 EVO несколькими алюминиевыми радиаторами синего цвета. Радиаторы на северном мосту и VRM модуле справедливо больше радиаторов других микросхем. А вот радиатор южного моста отличается плоским дизайном, благодаря чему можно беспрепятственно устанавливать дополнительные "длинные" платы в слоты расширения.

Знакомство с BIOS

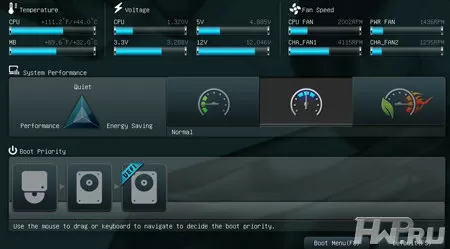

BIOS UEFI от ASUS является самым приятным в настройке из всех существующих ныне на рынке. При первом входе в программу базовой системы ввода/вывода пользователь увидит простую страницу, представленную в режиме "EZ Mode". Она позволит сконфигурировать параметры EPU, а также выбрать загрузочный носитель; пользователь также сможет увидеть базовую информацию о системе и её настройках.

Для тех, кто предпочитает более продвинутый интерфейс BIOS, M5A97 EVO позволит включить расширенный режим BIOS, где пользователь сможет получить полный доступ к любым настройкам аппаратной части ПК, включая не только установки напряжения и тактовой частоты, но также опции управления VRM и установки таймингов памяти.

Главная страница отображает лишь установки системных часов и даты, а также показывает информацию об установленном процессоре и ОЗУ.

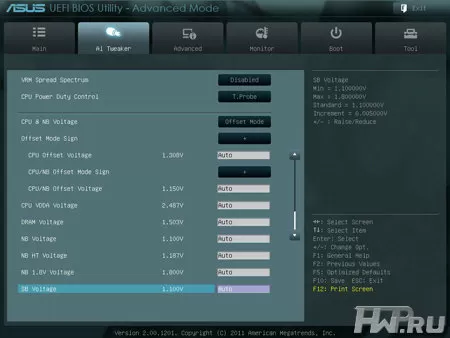

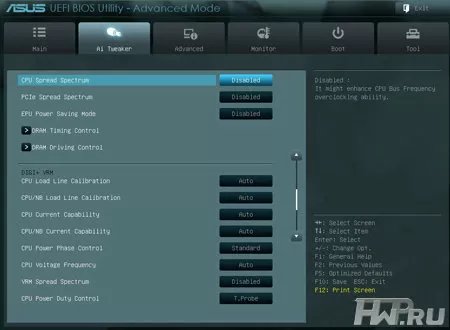

Вторая вкладка - AI Tweaker - позволяет задавать полный спектр значений тактовых частот и напряжений системных компонентов. Список присутствующих здесь опций оценят даже искушённые оверклокеры. Тайминги памяти задаются на специальной вкладке, которую можно открыть из "AI Tweaker". Здесь представлены все возможные настройки, позволяющие выжать абсолютный максимум из имеющегося у пользователя оборудования.

Вкладка Advanced предоставляет доступ к различным компонентам системной платы, позволяя включить или выключить определённое устройство компьютера, а также обеспечивает доступ к некоторым критически важным настройкам центрального процессора. Следующая вкладка - Monitor - в режиме реального времени отображает температурную таблицу всех важных компонентов компьютера (вместе с показателями их напряжения).

Последние три вкладки - "Boot", "Tools", и "Exit" - обеспечивают доступ к одноимённым функциям.

Знакомство с фирменным ПО

Входящее в комплект поставки ПО - AI Suite - является одним из самых мощных и надёжных решений, которые мы когда-либо встречали. Интерфейс оболочки приятен для восприятия и лёгок в использовании. В качестве "командного центра" используется специальная панель, позволяющая открыть нужное пользователю приложение из представленного списка. Одной из самых интересных и полезных утилит, конечно же, является первая кнопка панели - Tools, которая позволяет тонко настраивать работу системной платы, изменяя, к примеру, показатели DIGI+ VRM, или даже записывая показатели системных датчиков для дальнейшего анализа в будущем.

Специальные вкладки "TurboV" и "DIGI+" позволяют изменять такие характеристики внутренних компонентов, как напряжение, тактовые частоты, а также опции VRM модуля. Каждая опция, которая присутствует в BIOS, продублирована здесь, однако не все изменения, вносимые на вкладке Tools, будут отображены в BIOS. То есть, данное ПО скорее будет полезным при тестировании, однако конечные результаты всё равно необходимо будет вносить в программу BIOS (в основном это показатели тактовых частот и напряжение).

Утилита "EPU" позволяет задать пользовательский план энергопотребления, "Fan Xpert" - диапазон скорости вращения вентиляторов, а "PC Probe" - это мониторинговая утилита, где в реальном времени отображается информация изо всех системных датчиков. Ну и последняя полезная утилита - AI Charger - позволяет включить или выключить ускоренную зарядку переносных устройств, как то мобильные телефоны, или планшетные компьютеры.

Тестирование

Тестовая система

Производительность CPU

SuperPi

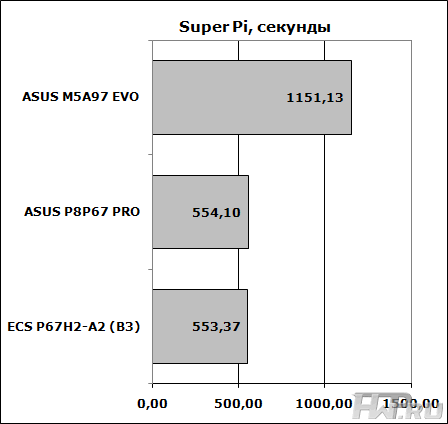

Для тестирования производительности подсистемы памяти мы использовали бенчмарк SuperPI, работа которого не связана с количеством используемых процессорных ядер. И хотя показатели M5A97 EVO остались далеко позади соперников, в целом это неплохой результат для платформы AMD Phenom II.

wPrime

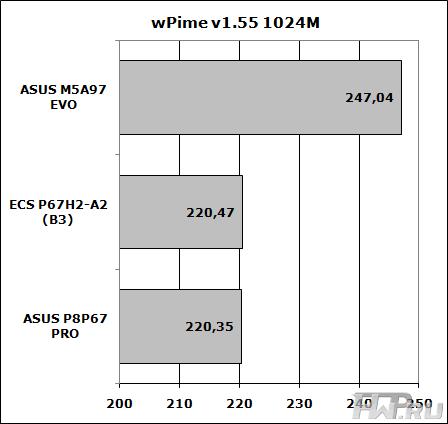

С помощью wPrime можно оценить производительность самого процессора, однако эффективность работы подсистемы памяти здесь также играет важную роль. В этом тесте результаты были гораздо ближе к соперникам.

CINEBENCH r11.5

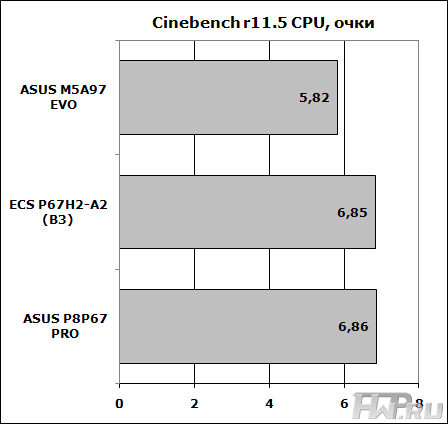

CINEBENCH - это мультиплатформенный бенчмарк, который основан на программе для анимации MAXON CINEMA 4D. Вот где наш шестиядерный Phenom II 1100T смог проявить себя во всей красе!

3DMark11

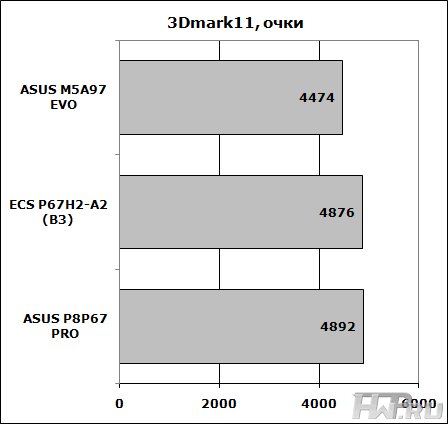

Сразу после запуска 3DMark11 стало ясно, что ситуация переменилась. Результирующие цифры были близки к тем, что мы увидели при тестировании 3D графики в бенчмарке Cinebench.

Цена вопроса

Рекомендуемая розничная цена производителя - $109.99, однако по данным Яндекс.Маркета в Москве сейчас невозможно купить ASUS M5A97 EVO. Тем не менее, нам удалось отыскать эту системную плату в Киеве, а её стоимость в интернет-магазине составила около $140.

Выводы

Плюсы ASUS M5A97 EVO:
