Обзор корпуса Antec Sonata Elite

Введение

Наши постоянные читатели наверное заметили, что мы стараемся не тестировать посредственные или массовые корпуса, которые друг от друга мало отличимы. Мы предпочитаем особые модели, которые могут очень сильно порадовать свою группу пользователей.

Сегодня у нас в гостях современный корпус, которую следовало бы ждать многим поклонникам тишины.

Характеристики Antec Sonata Elite

• Форм-фактор – Middle-Tower
• Поддержка материнских плат - Standard ATX, Micro ATX, Mini-ITX
• Материал – сталь 0,8 мм
• Цвет - чёрный
• Лицевая панель
  • 2 гнезда 3.5 мм: микрофон, наушники
  • 2 порта USB 2.0
  • 1 порт eSATA
  • гнездо для ключа
• Отсеки расширения
  • 7 отсеков для плат расширения
  • 3 отсека для 5.25" устройств
  • 4 внутренних отсека для 3.5" устройств
• Охлаждение
  • 1 вентилятор 120x120 мм на задней панели
  • 1 бловер 90x90 мм на задней панели
• Ограничения
  • Блоки питания – ATX любого размера
  • Видеокарта – до 28 см
  • Кулер процессора – высота до 16,7 см
• Размещение БП - в верхней части, горизонтально
• Размеры корпуса: 285x385x235 мм
• Габариты (В, Ш, Г): 481х205х44 мм
• Вес (нетто): 9,8 кг

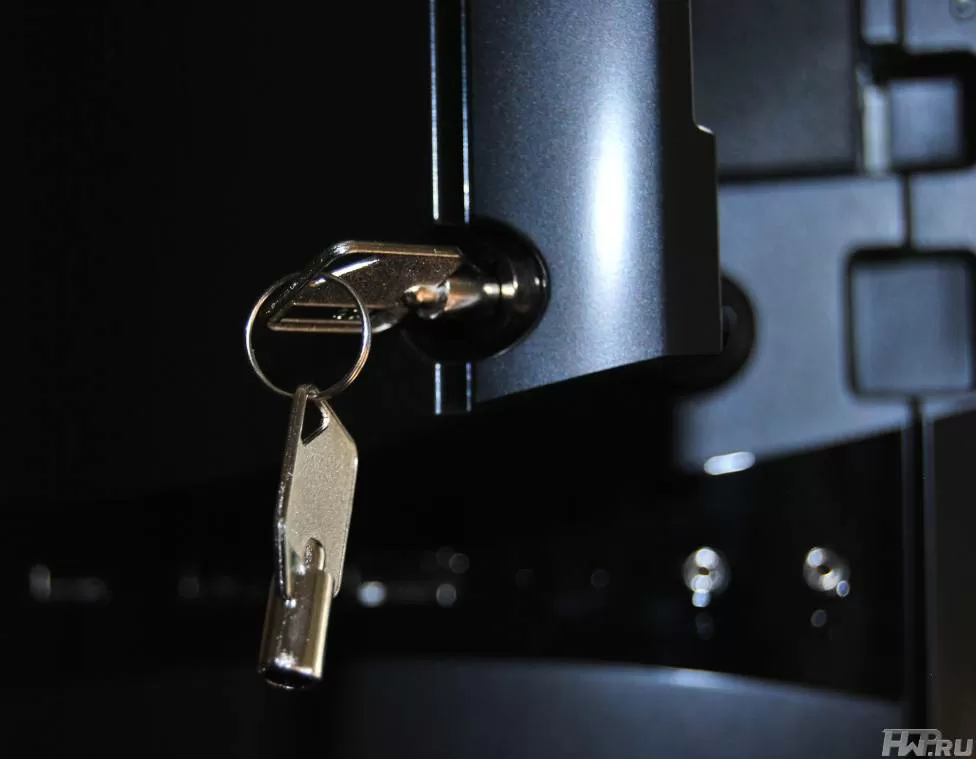

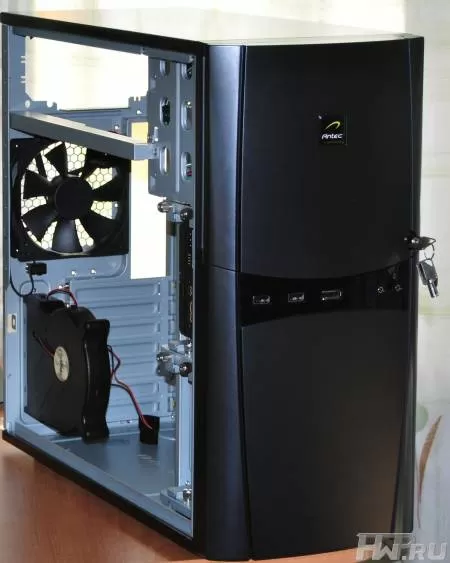

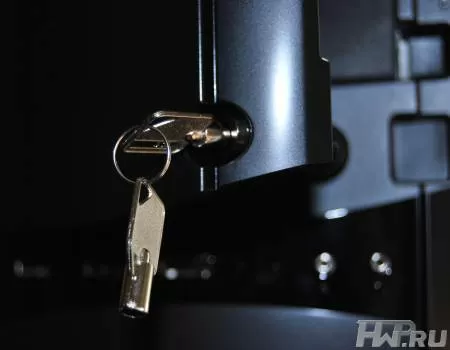

Помимо комплекса антишумовых мер, на которых мы подробно остановимся ниже, корпус представляет собой защищенное от посторонних лиц устройство. Передняя панель закрывается на ключ (в комплекте есть дубликат) и закрывает собой кнопки Power Reset со всеми вытекающими последствиями.

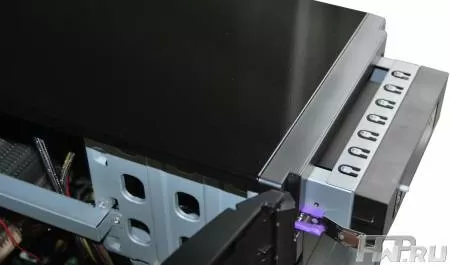

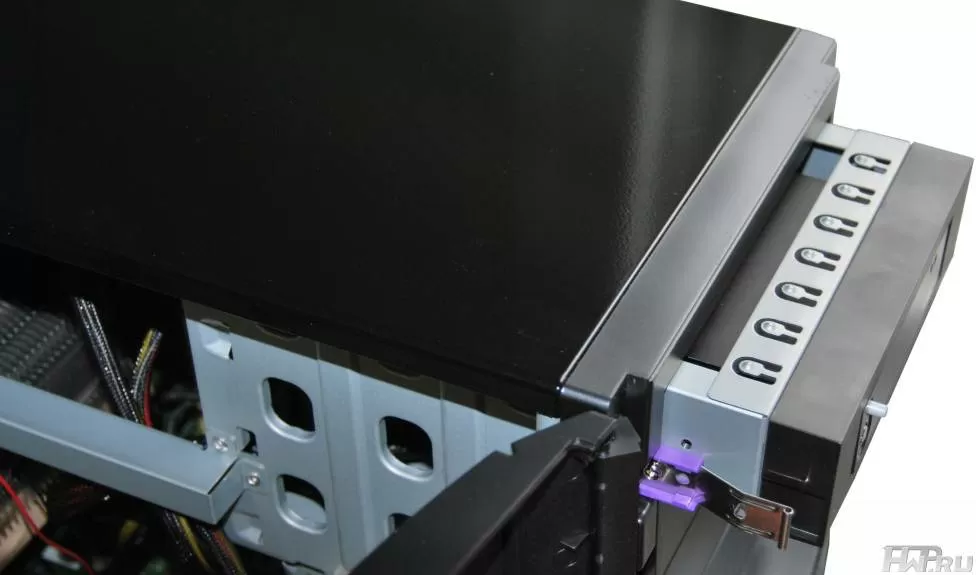

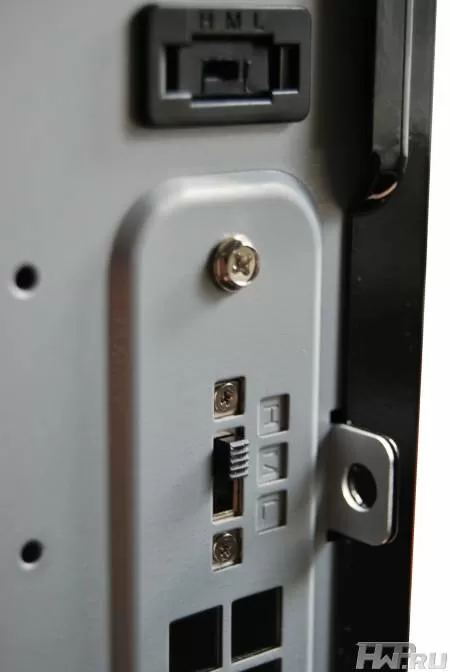

А сзади расположена петлица, на которую можно навесить замочек.

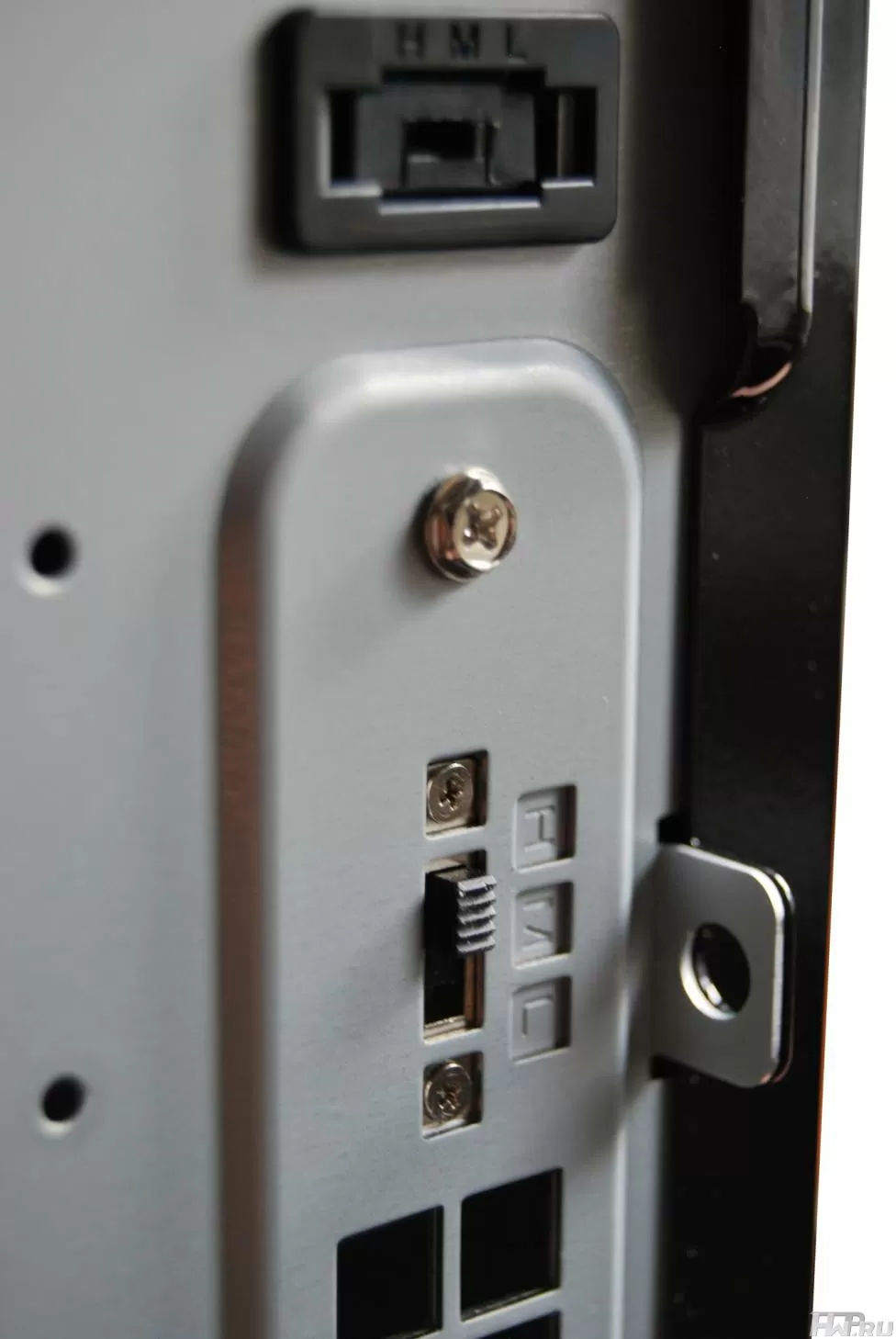

Кстати, запомните это фото, на нем вы можете также видеть органы управления корпусными вентиляторами, о чем мы еще поговорим.

Итак, чтобы не дать вашим детям вдоволь наиграться на вашем ПК, пока вы на работе, теперь необязательно уносить с собой шнур питания. Легкий поворот ключом и замок решает все проблемы.

Внешность корпуса

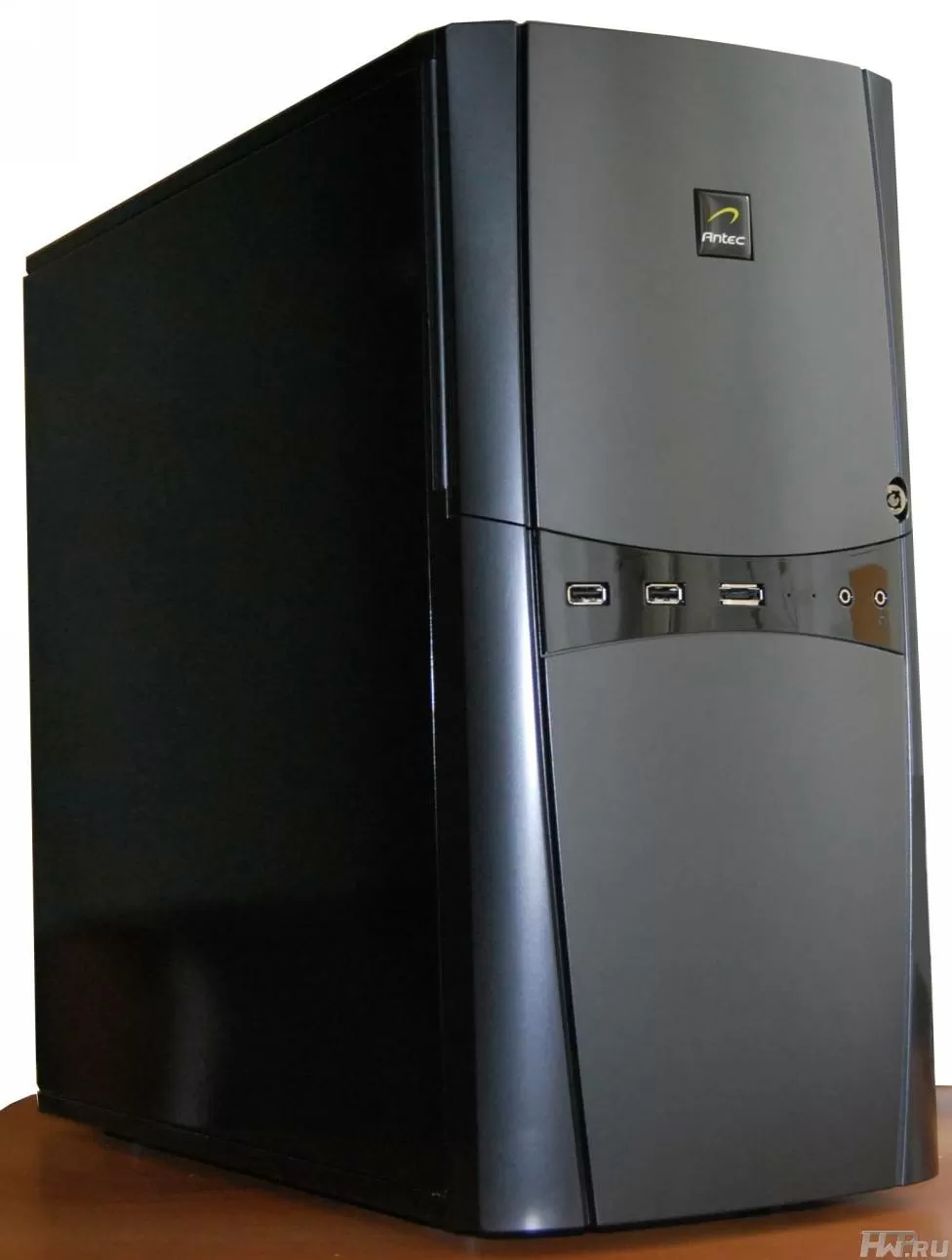

Если Antec P182 мы назвали классическим, то дизайн «Sonata Elite» назовем сдержанным.

Не сказать что перед нами рабочая лошадка – вовсе нет, но тот лоск присущий многим моделям Antec, когда поверхность чуть не зеркальная – отсутствует.

Бока и верх выполнен из металла с качественной покраской – такую не так легко поцарапать, а вот передняя дверца – пластиковая.

По цвету она сливается с металлической частью – это плюс. А в минусах – возможность поломки при неосторожном ударе или нажатии на дверцу.

Наверное, нет смысла говорить про очень высокое качество стали корпуса. Antec держит марку и в случае с Sonata Elite. Метал крепкий, прекрасно обработанный, никаких порезов при сборке и эксплуатации быть не может.

Конструкция

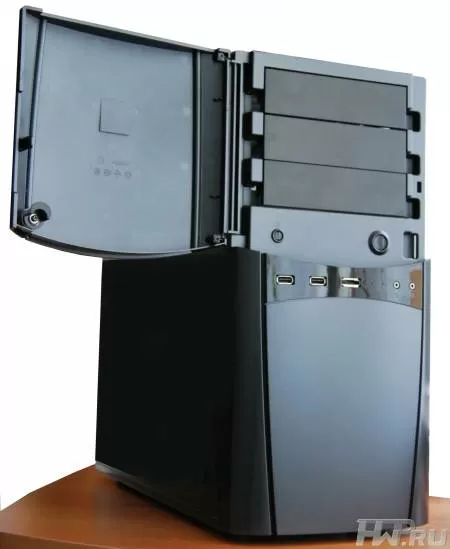

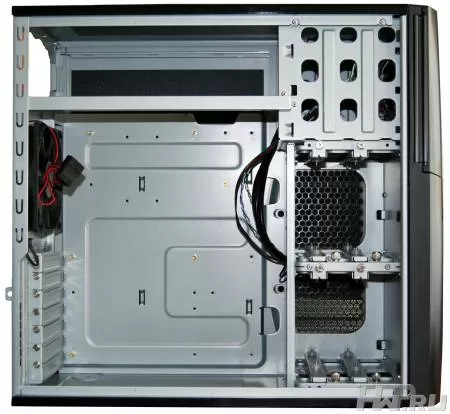

Впереди всего три 5.25" отсека, а внешние 3.5" «модули» просто отсутствуют.

Даже для Middle-Tower маловато будет. Так в чем же дело? Разгадка кроется внутри.

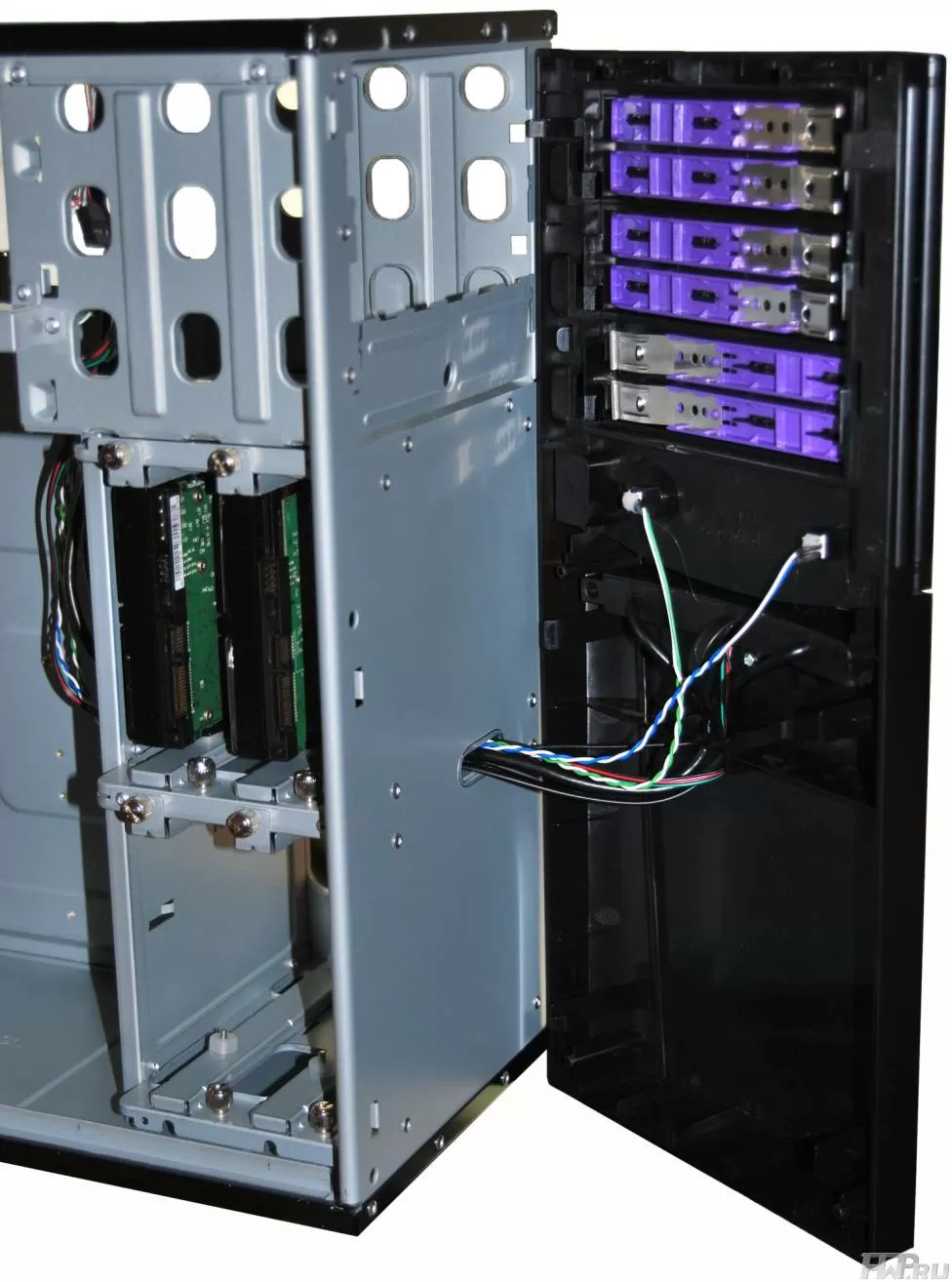

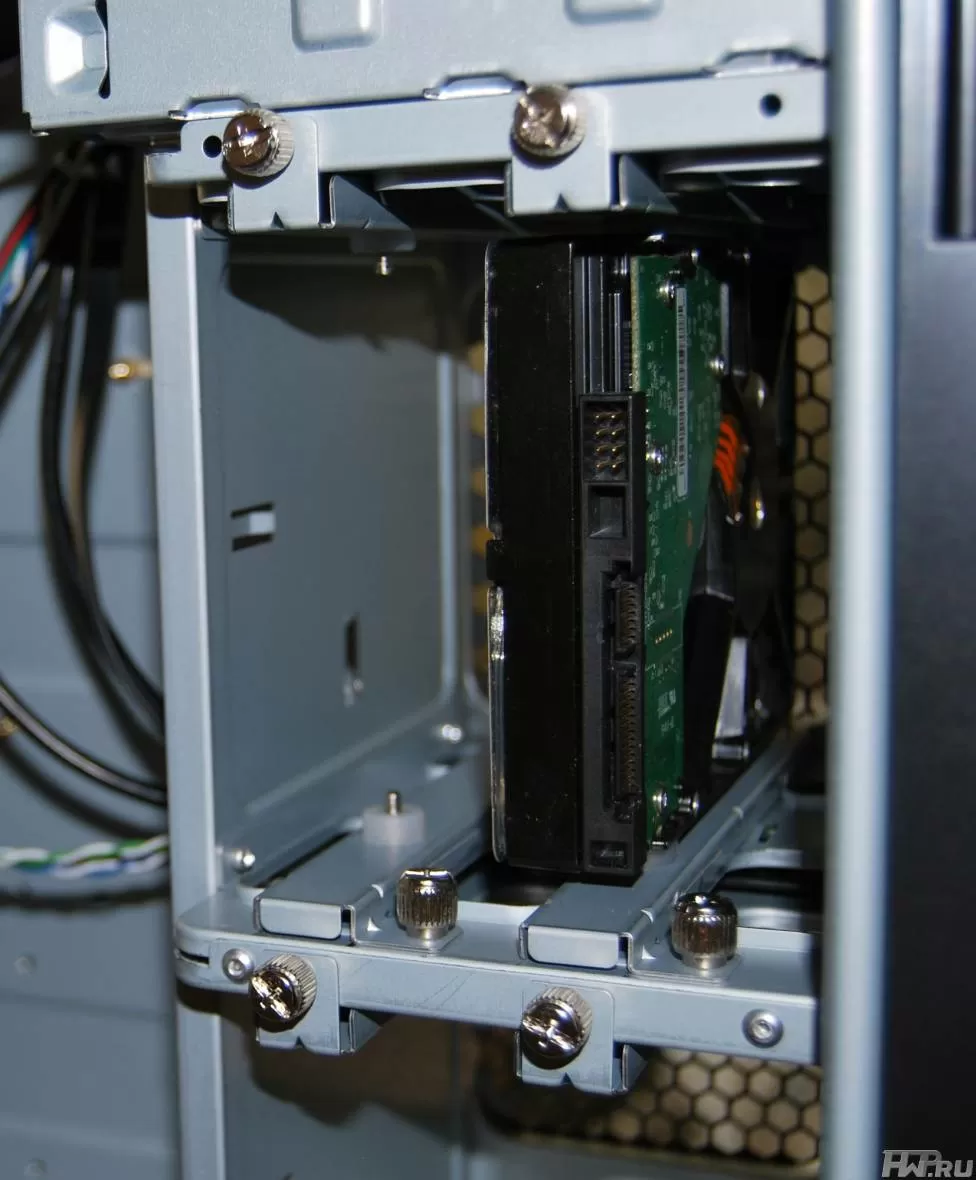

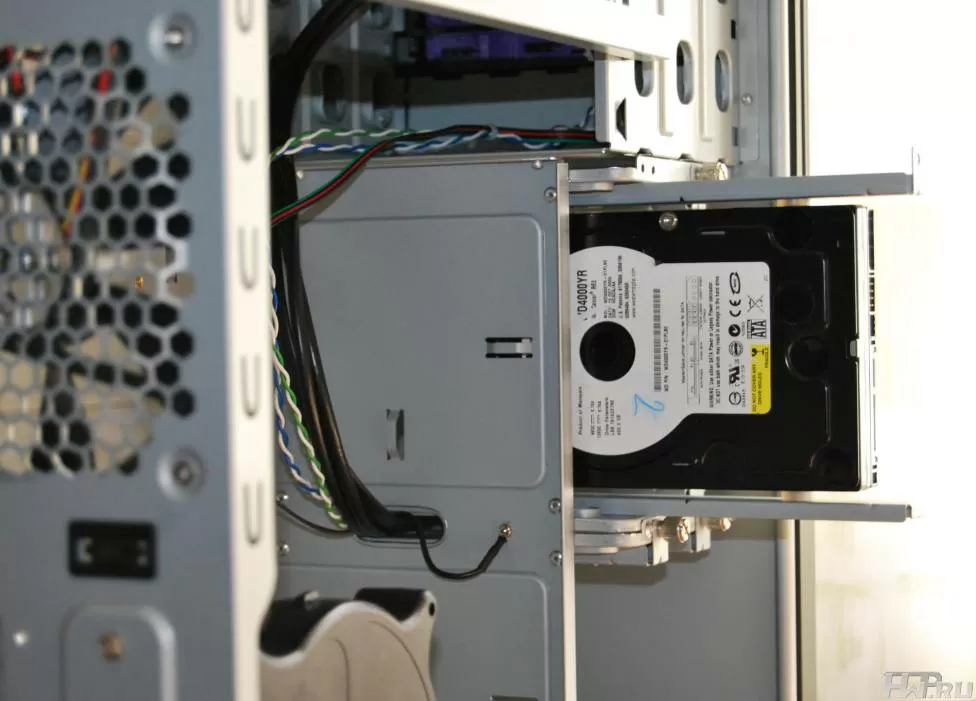

Под винчестеры отведена большая область, которую бы заняли аккурат шесть 5.25" отсеков (т.е. можно было бы установить 6 винчестеров, облаченных в боксы типа Scythe Quiet Drive. Но в итоге Sonata Elite может принять на борт только 4 винчестера, для которых приготовлены аж две корзины под два посадочных места.

Решение такое не случайно и имеет ряд преимуществ:

• Винчестеры, разнесенные друг от друга на почтенное расстояние меньше резонируют и вибрируют.
• Большое пространство между HDD способствует лучшему охлаждению.
• Чем меньше винчестеров, тем меньше шума и вибрации.
• Подобная компоновка позволяет реализовать вертикальную, а не горизонтальную посадку HDD, что теоретически снижает вибрацию.

Подобное бережное отношение к воплощению тихих систем мы встречаем впервые. Не секрет, что сейчас самый шумный компонент в тихом компьютере – это, прежде всего, винчестеры. Даже для четырехядерных процессоров существуют тихие суперкулеры, а особо горячие двухядерные видеокарты можно заглушить водоблоками или 3-х этажными системами охлаждения. В принципе, можно для каждого винчестера купить упомянутый выше «ящик» Scythe Quiet Drive, но это дорогое и все же не очень эффективное решение.

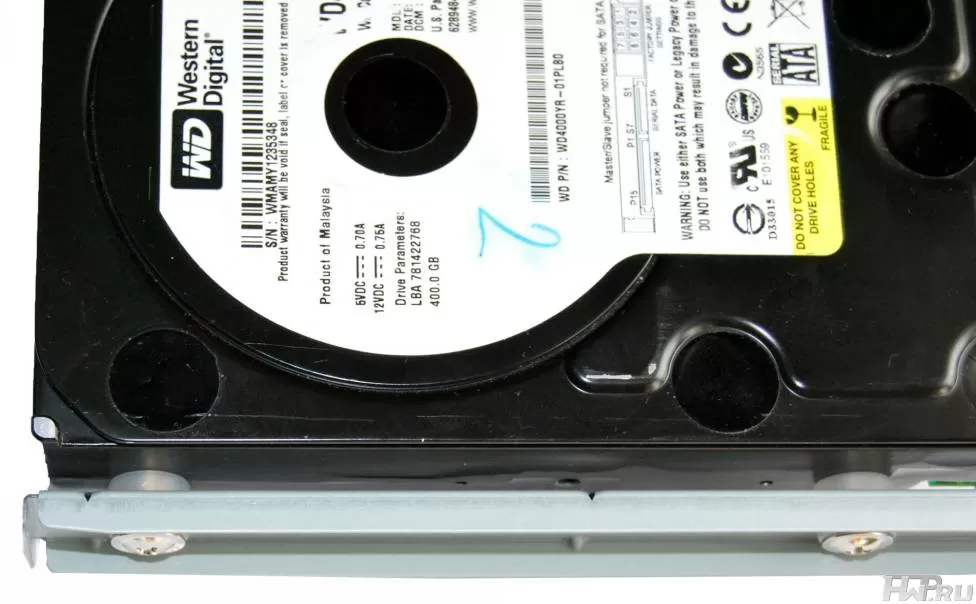

В случае с Antec Sonata Elite вибрация побеждена именно благодаря вышеназванным четырем позициям, а не только тому факту, что винчестеры устанавливаются на мягкие амортизирующие прокладки.

Мы использовали вместе 4 довольно сильно вибрирующих винчестера: два Western Digital WD4000YR, Seagate ST3750640AS, Samsung SpinPoint F1 HD753LJ.

Никакой вибрации не ощущалось вовсе в то время как на других корпусах гул был или ощутим или неимоверен.

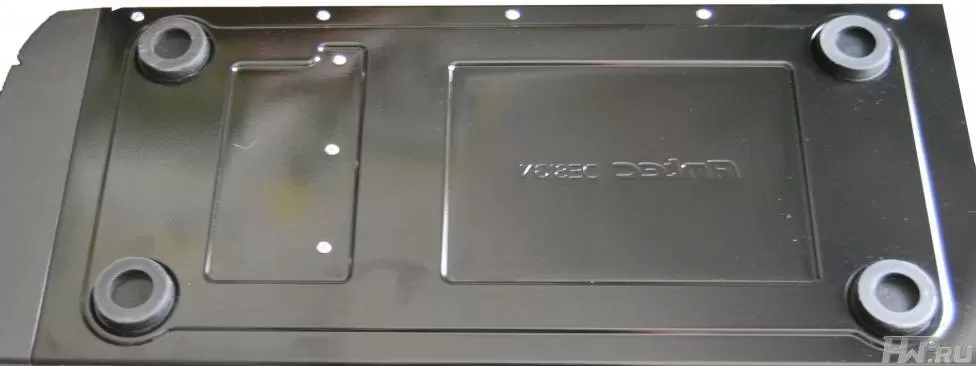

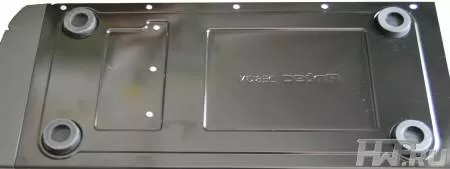

Давайте продолжим начатое перечисление того, что снижает шум и вибрацию. Ножки корпуса представляют собой большие кольца выполненные из материала, из которого сделаны вышеупомянутые прокладки.

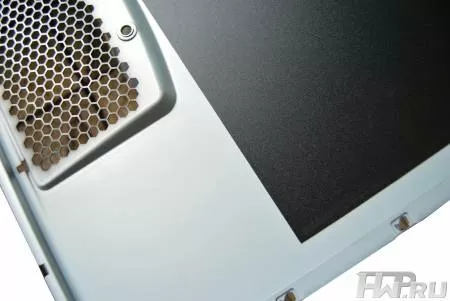

Оклейка боковых и верхней стенок произведена звукоизоляционным двухслойным поликарбонатом.

Несмотря на позиционирование корпуса для тихих и домашних систем, Antec Sonata Elite способен вместить в себя топовые видеокарты длиной до 28 см. Такое счастье - далеко не во всех моделях Antec. Даже в чисто геймерском Nine Hundred, чтобы установить подобный акселератор нужно вынимать винчестер, стоящий напротив.

Учитывая, что практически все существующие Hi-End видеокарты имеют максимальную длину 27 см, можно отнести корпус к игровым.

Что касается кулера для процессора, то его высота ограничена 16,7 см. В принципе это нормально. Большинство существующих суперкулеров, включая Thermolab BARAM из нашей тестовой системы влезут спокойно.

Мы оставили без внимания инсталляцию оптического привода. Но тут ситуация со времен Antec P182 не изменилась – предлагается прикрутить на винтики к сторонам DVD-ROM’а направляющие, дабы можно было вставить привод.

Для тех случаев, когда нет 3.5" отсеков вообще, Antec укомплектовывает корпус салазками, которые вставляются в 5.25" отсеки и крепятся точно так же, как приводы. В принципе нам ближе вариант, когда направляющие просто крепятся к 5.25" – девайсам за счет вставки выступов в пазы (как в корпусах от Thermaltake и некоторых других компаний).

Аэродинамика

Утихомиря винчестеры, разработчик подумал и о снижении общего звукового фона. В системе только один 120 мм вентилятор Antec TriCool, установленный сзади на выдув, работающий в трех режимах:

• в режиме L - 1,200 RPM, 25dBA;
• в режиме M - 1,600 RPM, 28dBA;
• в режиме H - 2,000 RPM, 30dBA.

Учитывая, что в тихом режиме (L) вентилятора практически не слышно (ночью, в 1,5 метрах от кровати, где спишь), мы получили очень тихую систему, которая порадует многих фанатов тишины. При этом, забегая вперед до результатов, скажем, что винчестеры охлаждаются довольно хорошо. Инженеры продумали конструкцию так, что приток воздуха возможен только с одного места – решеток, ведущих к HDD корзинам, при этом создается именно поток, т.к. воздух, попадая в корпус, не хаотично гуляет, а сначала проходит через желоба корзин.

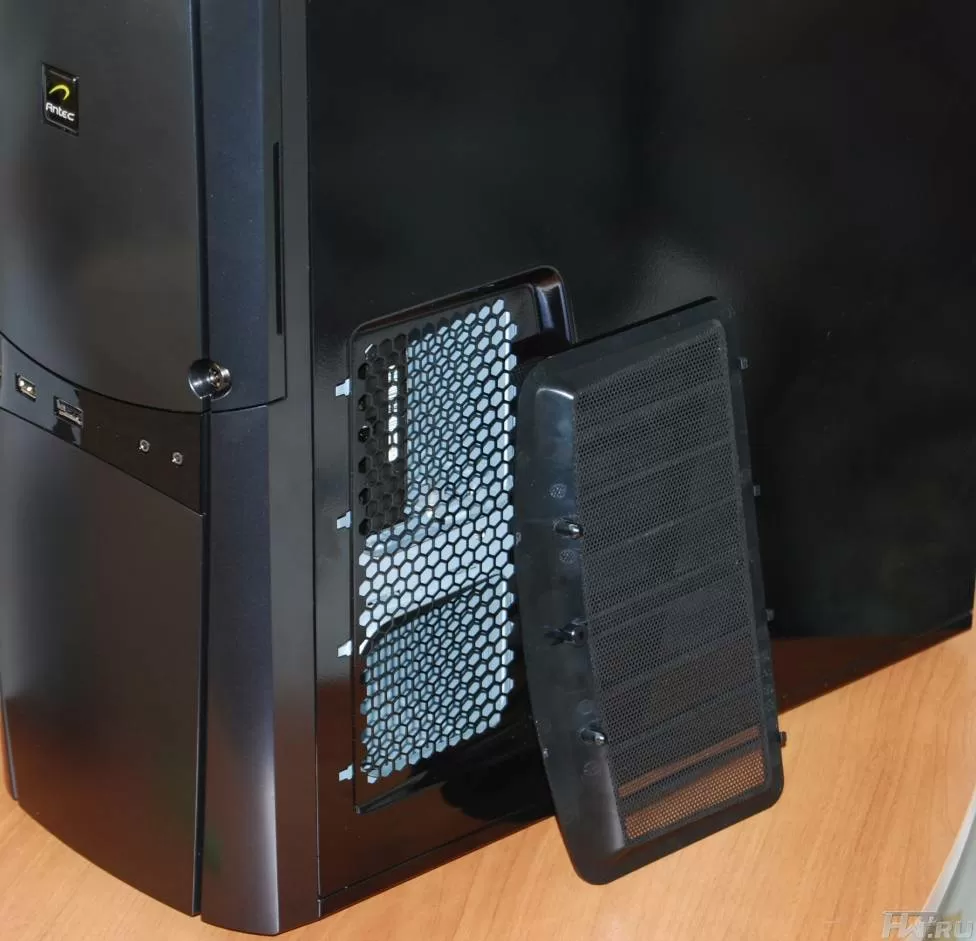

Вентиляционные решетки защищены съемным фильтром, который можно и нужно время от времени промывать и просушивать.

Одного вентилятора, несмотря на продуманную аэродинамику, для современной системы было бы мало. Чтобы 3D- акселераторам было не так горячо, разработчик реализовал дополнительный отвод тепла с помощью бловера.

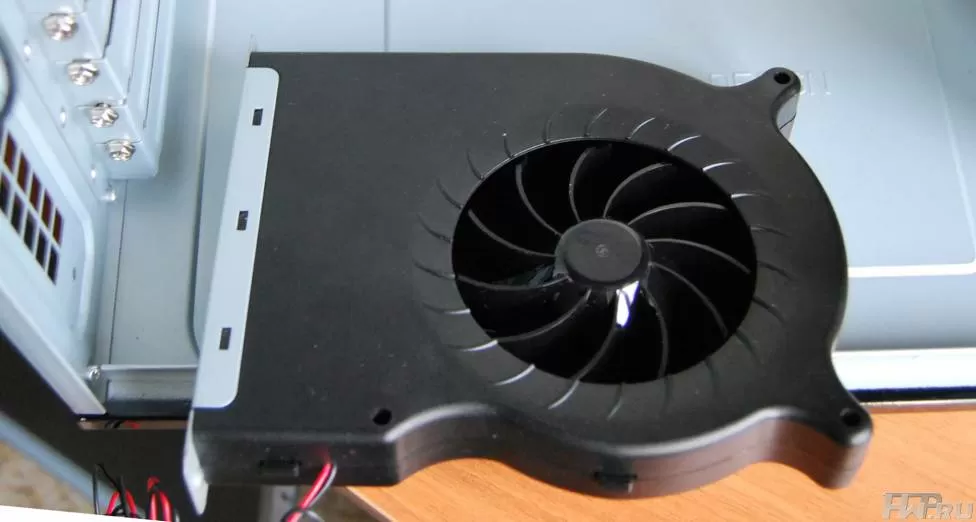

Бловер в данном случае – вентилятор, помещенный в тонкий по ширине кожух – подобные встречаются в системах охлаждения видеокарт. Чтобы выбрасывать горячий воздух интенсивней, по аналогии с TriCool кулером, разработчик предоставил возможность трёхступенчатой регулировки скорости вентилятора. Antec по традиции реализовал рычажки управления доступными снаружи корпуса. Но нас больше всего радует то, что в low-режиме работа бловера такая же тихая, как и вентилятора, в противном случае была бы нарушена концепция и у фаната тишины эта «придумка» от разработчика пылилась бы без дела.

Тестирование

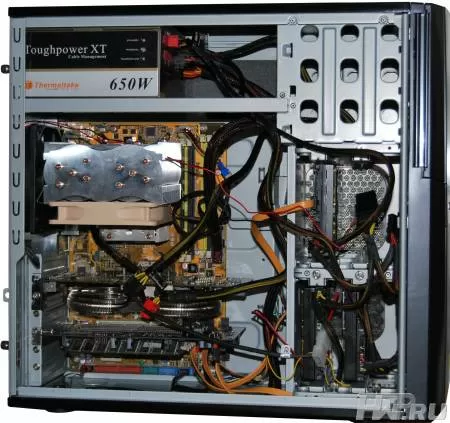

Тестовая система

• Материнская плата - ASUS P5K SE
• Чипсетный радиатор - Noctua NC-U6
• Процессор - Core 2 Quad Q9400, 2,66@3,6 ГГц, 1,45 V
• Кулер - Thermolab BARAM
• Вентилятор для кулера - Noctua NF-P12
• Память: 4 x 2 Гбайт Samsung DDR2 1066 МГц
• Видеокарта: Gainward GeForce 8800 GTS 512
• Охлаждение видеокарты: Thermaltake DuOrb AX
• Винчестеры: 2 x Western Digital WD4000YR, Seagate ST3750640AS, Samsung SpinPoint F1 HD753LJ
• Блок питания: Thermaltake 650W Toughpower XT
• ОС: Windows Vista 64-bit (SP1)

Тестирование проходило в помещении с комнате при температуре 24° С. Дабы следовать концепции, мы решили провести тесты только в тихом режиме, при котором задний корпусный вентилятор работали на Low режиме. Вентилятор кулера Noctua NF-P12 работал на скорости 1100 rpm, а обороты Thermaltake DuOrb AX мы уменьшили до 800 rpm. В общем была собрана очень тихая система. Обратите внимание что наш 4-ядерный процессор тестируется разогнанным

Снятие температурных показаний с датчиков велось с помощью программы SpeedFan. Максимальная загрузка (Max) системы достигалась следующими программами:

• Cpu Burn-In;
• 3DMark06;
• WinRAR.

Режим простоя (Idle) соответствует просмотру интернет-страниц, т.е. компоненты системы слабо нагружены. Каждый из тестов проходил более 1 часа.

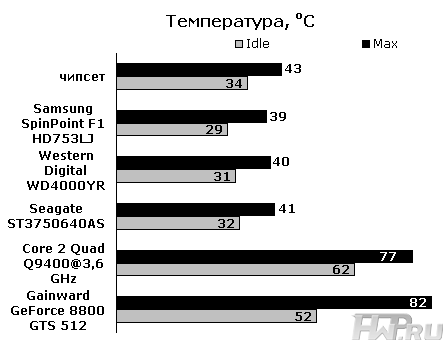

Самое главное внимание – к винчестерам. Их температура находится на требуемом комфортном уровне. В принципе, это неудивительно, т.к. приложив руку к вентиляционным решеткам, ведущим к HDD ощущаешь постоянный, приличный приток свежего воздуха, а расстояние между HDD все же велико – порядка 3 см. Хочется сказать – браво, Antec.

Очень порадовали температуры чипсета и процессора. Что касается видеокарты, то мы пожалели что на данный момент у нас не было горячего акселератора. Наш Gainward GeForce 8800 GTS 512 с установленной системой охлаждения Thermaltake DuOrb AX еле греется.

Наиболее актуальные вопросы по Antec Sonata

Предвидя вполне естественные вопросы мы подготовили ответы.

Можно ли установить 120 мм вентилятор перед винчестерами?

Мы, конечно, понимаем ваш стереотип, что в современном корпусе перед корзиной с винчестерами должен быть 120 мм вентилятор, но отметим, что он там лишний, винчестеры и так хорошо охлаждаются, да и короб закрыт наглухо. И все же самым любопытным вот наш фотоответ.

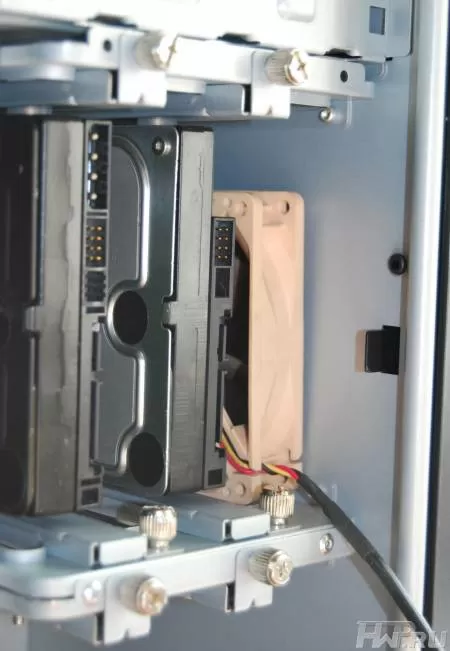

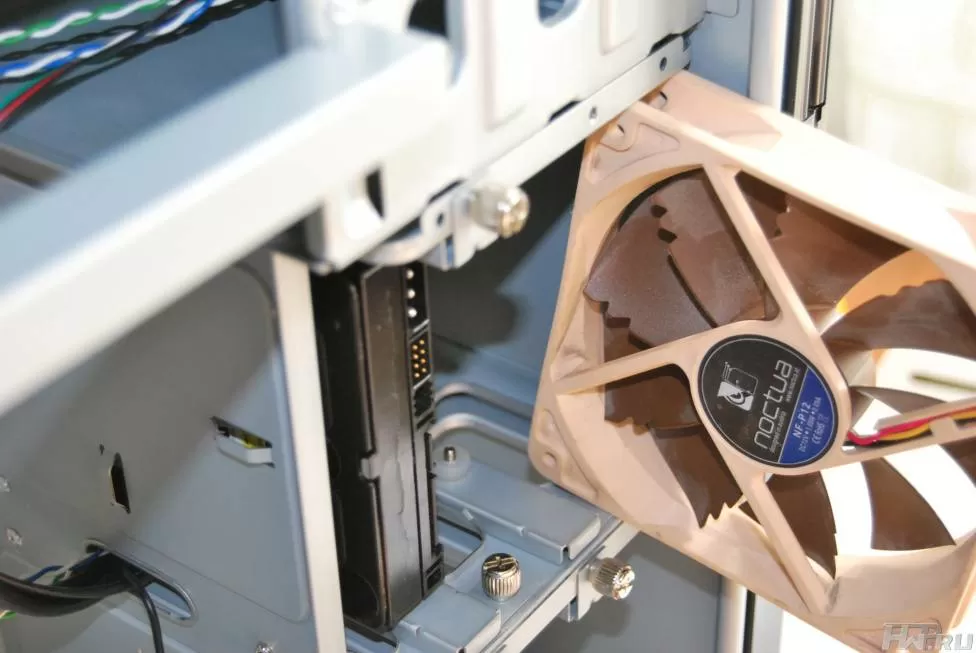

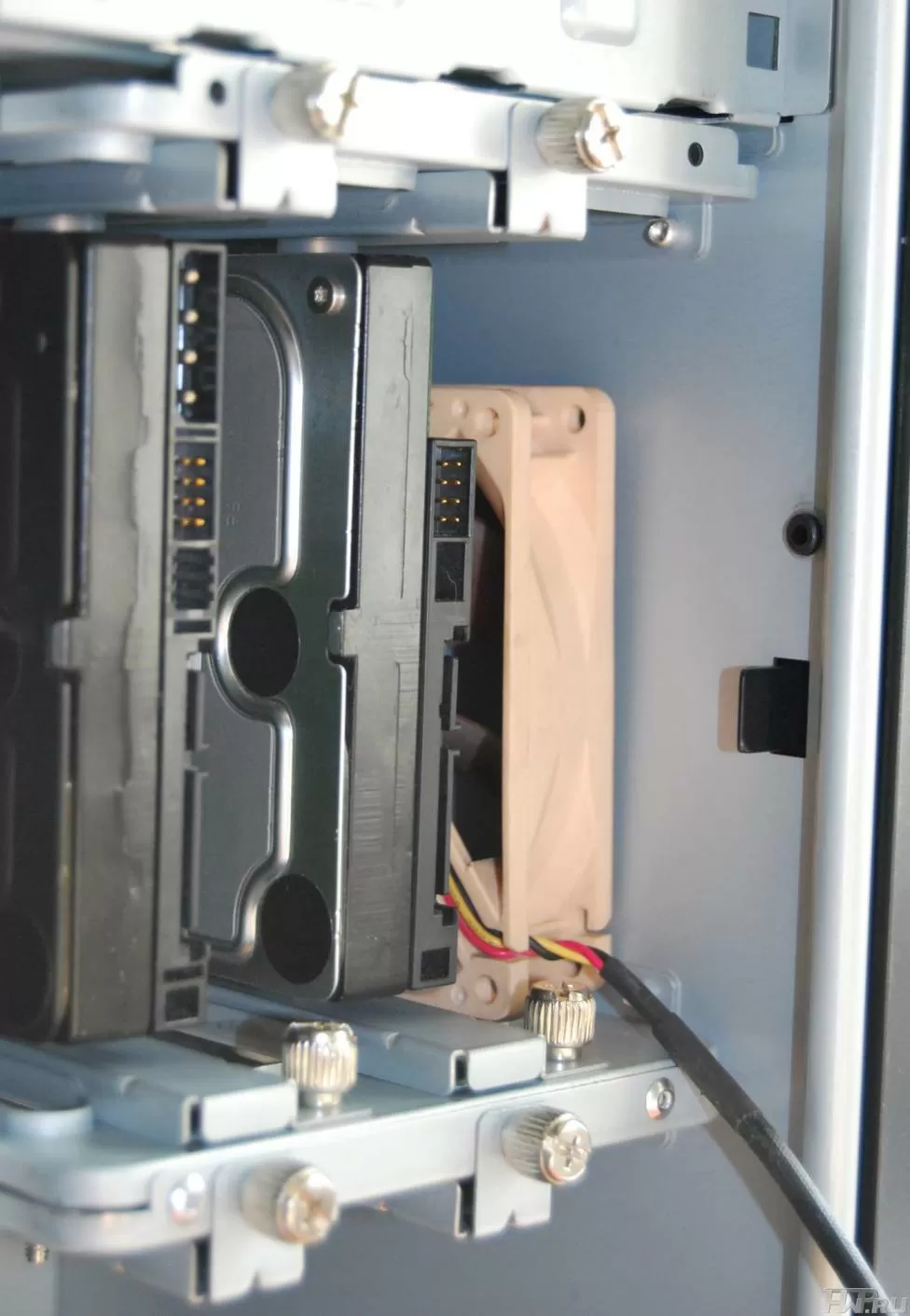

120-ник не влезает, а вот 90 мм – пожалуйста:

Можно ли между винчестерами установить еще один?

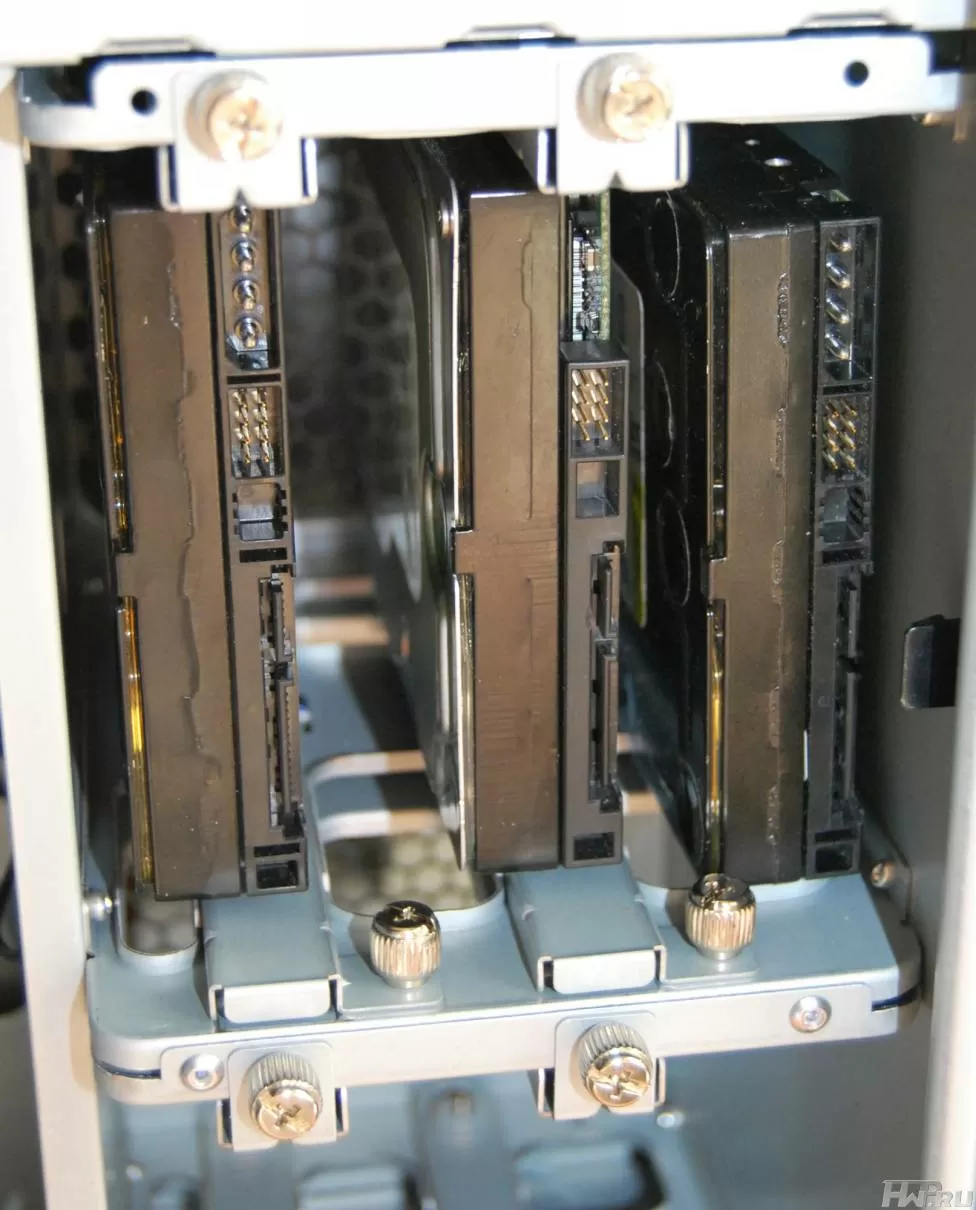

Да, в принципе можно:

Но в этом случае вам нужно подумать о креплении винчестера и никто вам не гарантирует защиту от вибрации. Мы бы не стали укорять разработчиков, что они не сделали место под 3 винчестера в каждой корзине. На наш взгляд это помешало бы тишине. Ведь спереди нет ни одного вентилятора.

Можно ли посадить бловер и задний вентилятора на реобас?

Опять же практического смысла в этом мало. Разве что управлять оборотами, не вставая со стула. А так – конечно можно, и тот и другой имеют 4-pin molex разъем.

Что с системой прокладки кабелей?

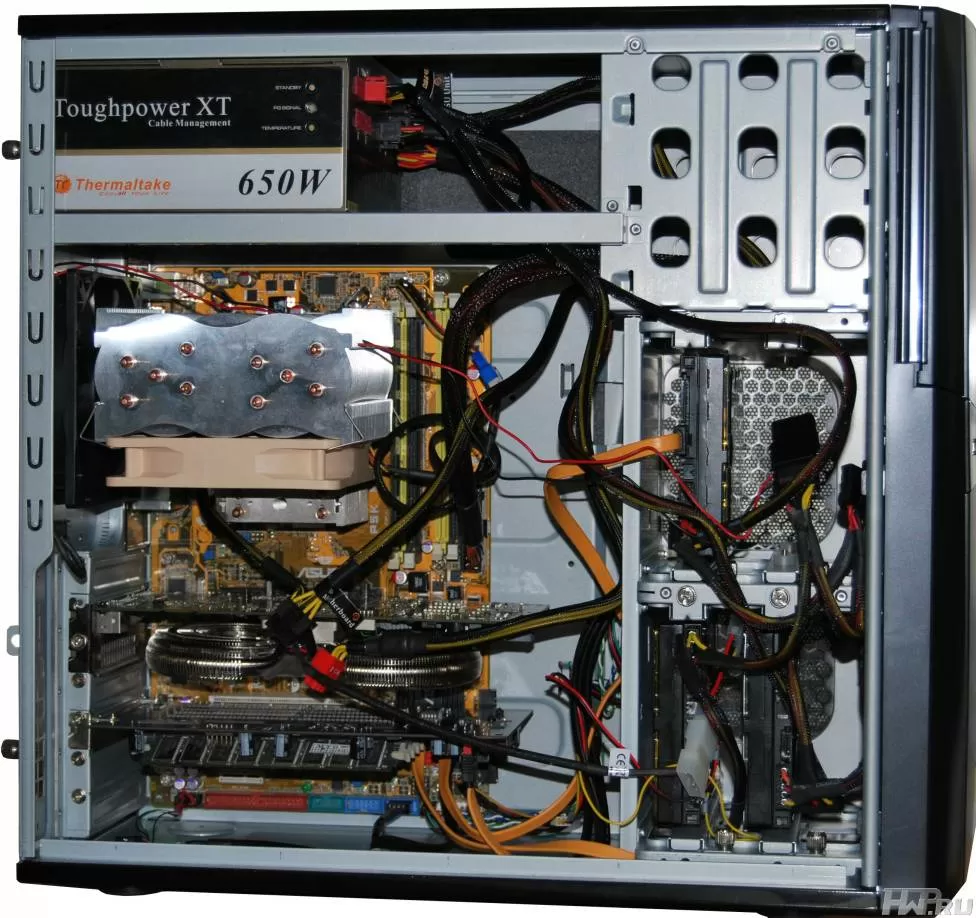

Конечно, обо всем написать в рамках одной статьи не возможно. Главное мы раскрыли, однако кое-что осталось за кадром. Например, то что в корпусе продумана системе укладки кабелей.

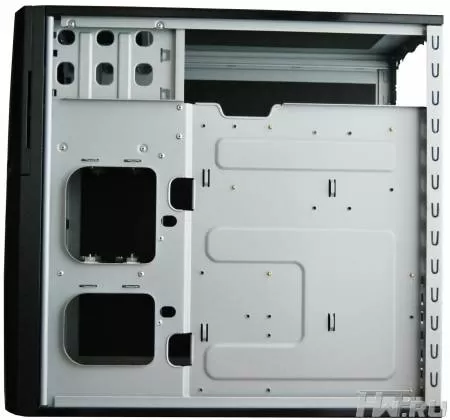

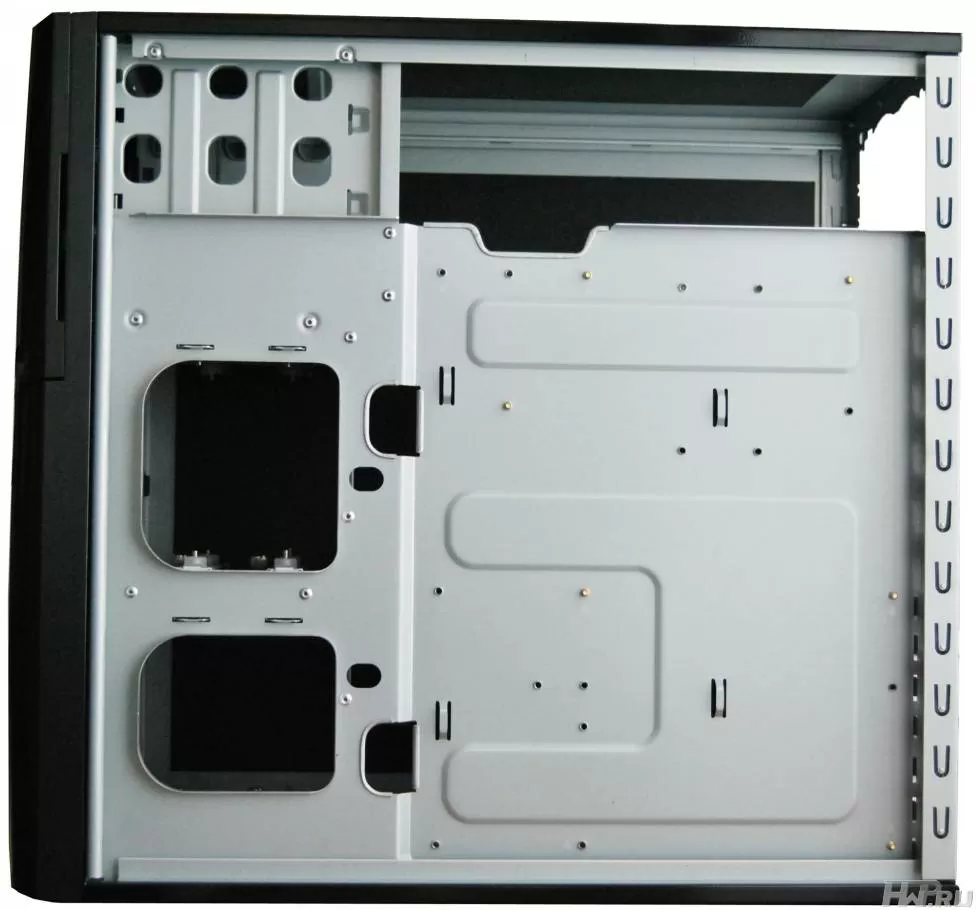

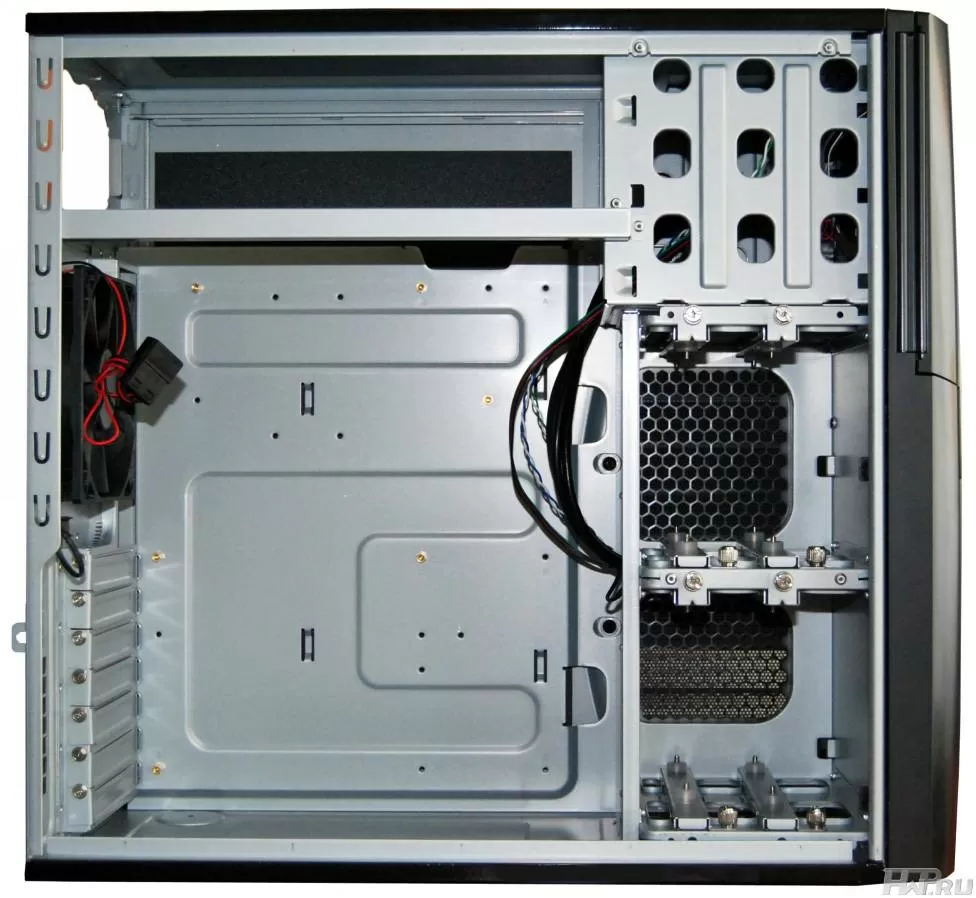

На вышеобозначенном фото видны прорези для спрятанных за системной платой проводов идущих от БП к источникам потребления.

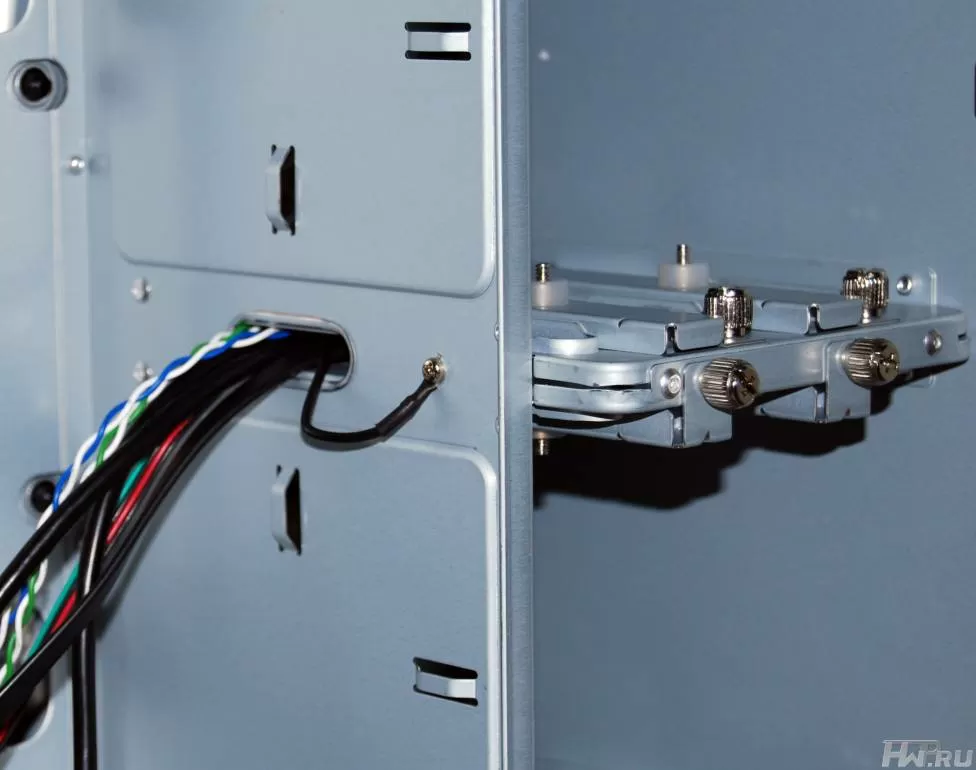

Между двумя корзинами производителя спрятал провода внешних интерфейсов и кнопок включения / выключения / перезагрузки ПК.

Выводы

Мы пытались найти недостатки у Sonata Elite. Разве что нам не очень понравилась консервативная внешность. Скажем, нам бы пришлась по душе боковая прозрачная стенка, однако в тоже время она бы не была снабжена звукоизоляционным материалом, что нарушило бы концепцию самого тихого корпуса.

Итак, что в итоге? Antec Sonata Elite – настоящий подарок любителю тишины. Причем это вполне может быть и геймер. Для этого корпуса в идеале подходят 4 низкооборотистых (5400 rpm) винчестера Western Digital ёмкостью по 2 Tб (всего 8 Тбайт!), один DVD/Blu-ray привод, картридер и место под выносную панель звуковой карты.

Кстати, корпус подойдет тем, кто профессионально или полупрофессионально занимается звуком. В общем, очень интересный концепт для весьма большой аудитории пользователей.

Мы присуждаем корпусу Antec Sonata Elite нашу высшую награду "Выбор редакции". Нам остается надеяться на две вещи: продажи этого корпуса станут массовыми, и цена со временем упадет до заявленных во время прошлогоднего анонса $120. Еще было бы интересно посмотреть на тихую Full-Tower версию Sonata Elite.

Константин Иванов
03/04.2009
