Обзор корпуса Cooler Master Storm Scout 2

  Введение

Несмотря на большое разнообразие компьютерных корпусов, выбрать самый оптимальный вариант - задача вовсе не тривиальная. Ведь высокая цена не является гарантией хорошего качества, удобства сборки и продуманности конструкции. Серия корпусов Cooler Master Scout рассчитана, в первую очередь, на тех, кто любит свой компьютер и готов часами выбирать себе комплектующие для создания машины своей мечты. Когда проектируешь такой корпус, надо подходить с максимальной тщательностью ко всем деталям, и сегодня мы посмотрим, насколько удалось компании Cooler Master повторить успех предыдущего корпуса серии Scout.

Внешний вид Cooler Master Storm Scout 2

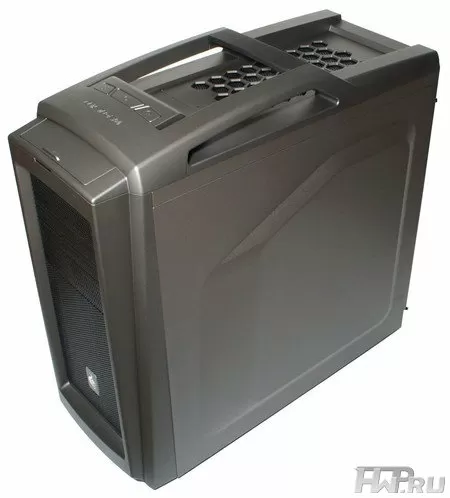

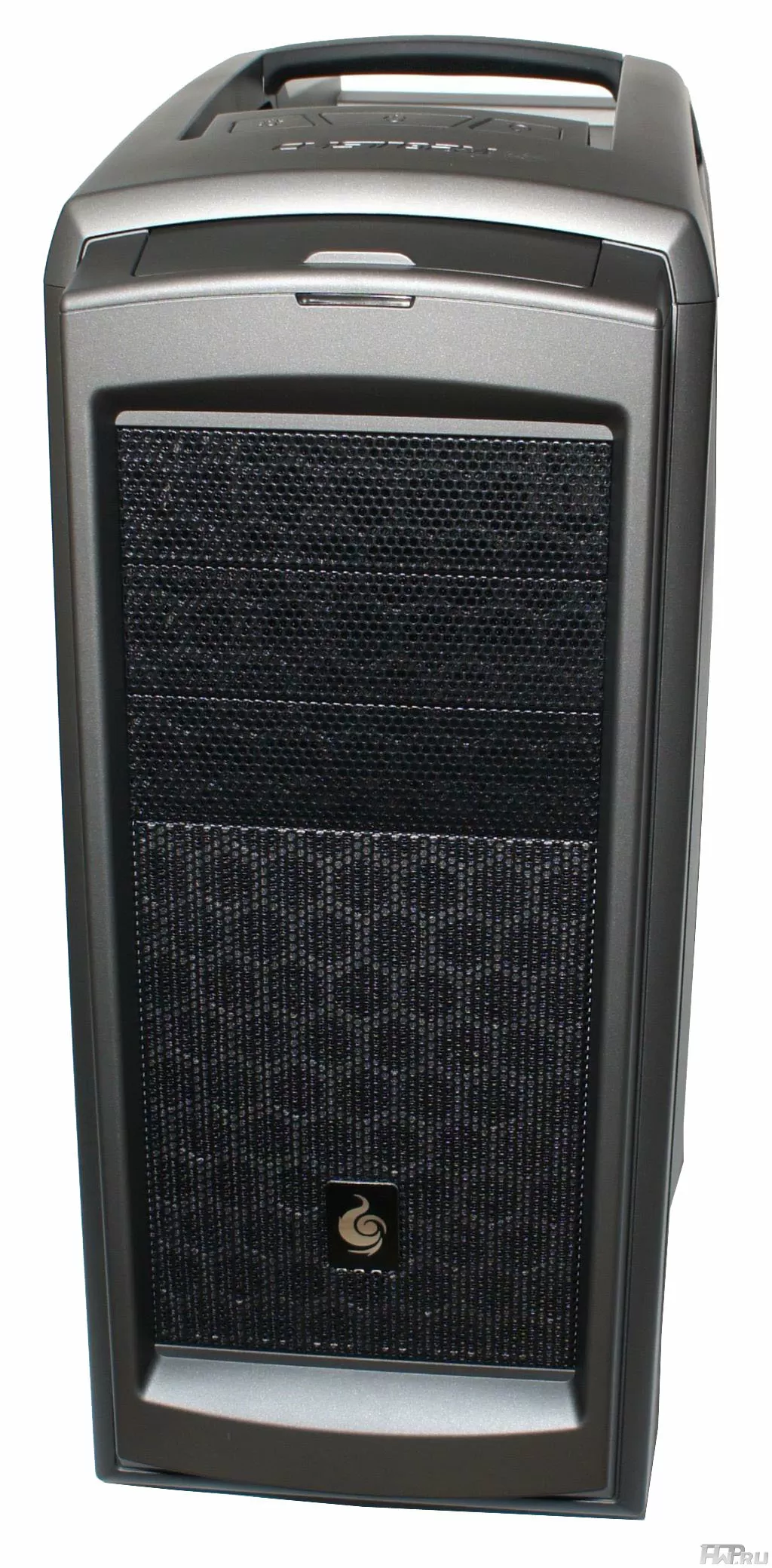

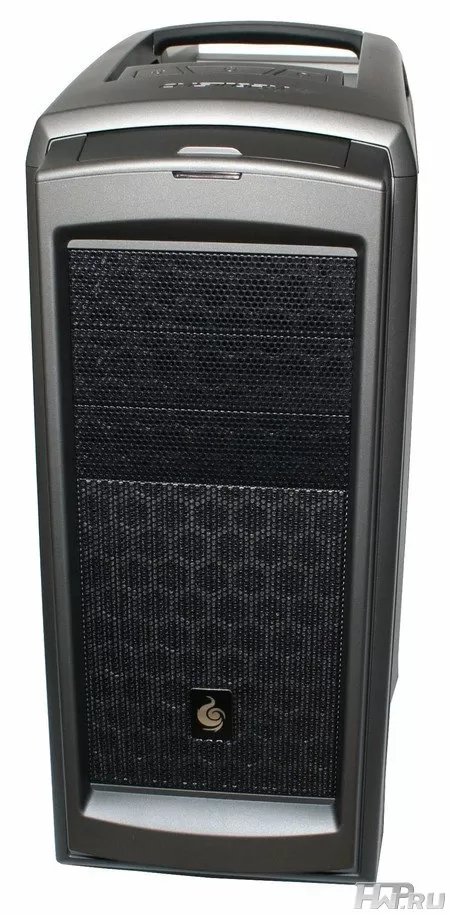

CM Storm Scout 2 - это корпус формата Tower для ATX матринских плат, он имеет цельный и проработанный до мелочей дизайн. Каждая деталь и каждое техническое решение - тщательно обдуманы не только дизайнерами, но и инженерами. Пожалуй, многие считают, что ушло то время, когда геймеры устанавливали в компьютер по 4-5 жестких дисков и 3 видеокарты, и к чему все эти возможности расширения, которые производитель предлагает нам в каждом игровом корпусе? Отчасти они правы, но лишь от небольшой части, потому что, как уже было сказано, аудитория у этого корпуса особенная. Вот посмотрите, например, на лицевую панель:

она монолитная и выполнена из тонкой металлической сетки. Никаких вам дверок - они повредят системе охлаждения, а если в доме есть маленькие дети - просто не подпускайте их к вашему компьютеру. За перфорацией прячутся два посадочных места для двух 120 мм вентиляторов (или одного 140 мм). Сверху же находятся три слота для 5,25 дюймовых устройств: один подойдет для какого-нибудь аналогового Reobus-а, второй - для контрольной панели аудио карты, а третий... ну разве что для Blu-Ray привода, чтоб не пустовал.

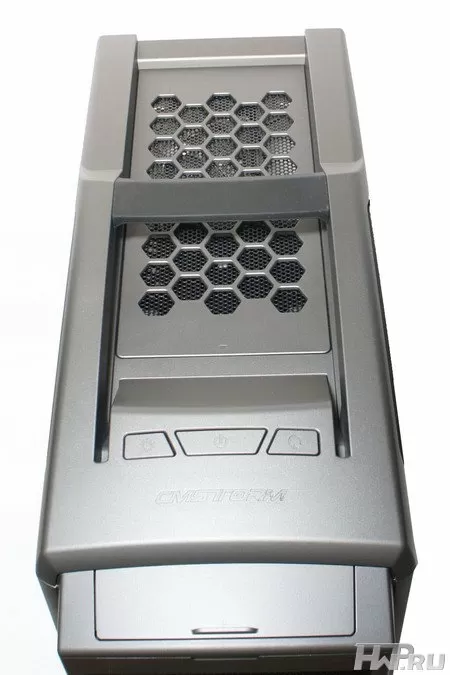

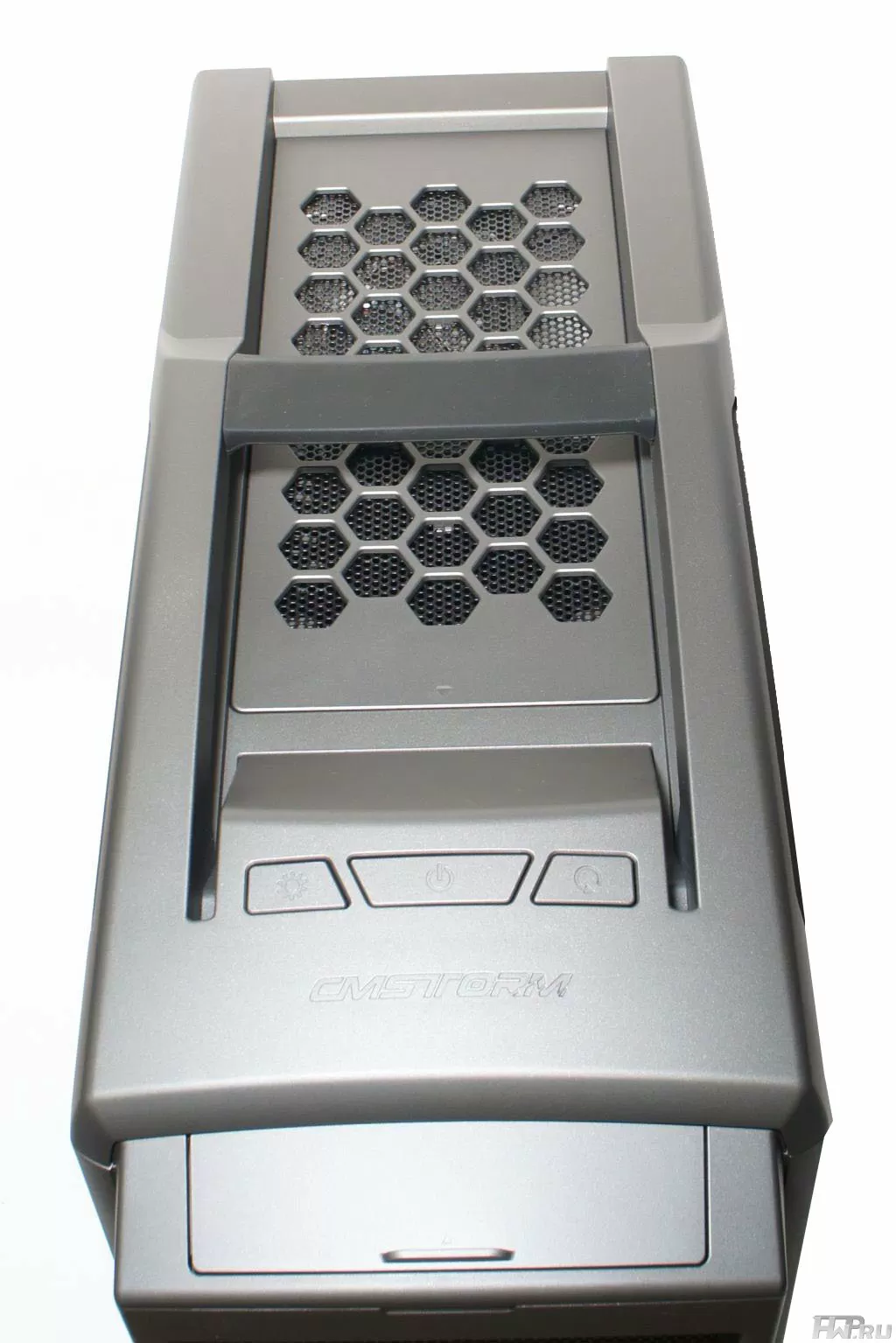

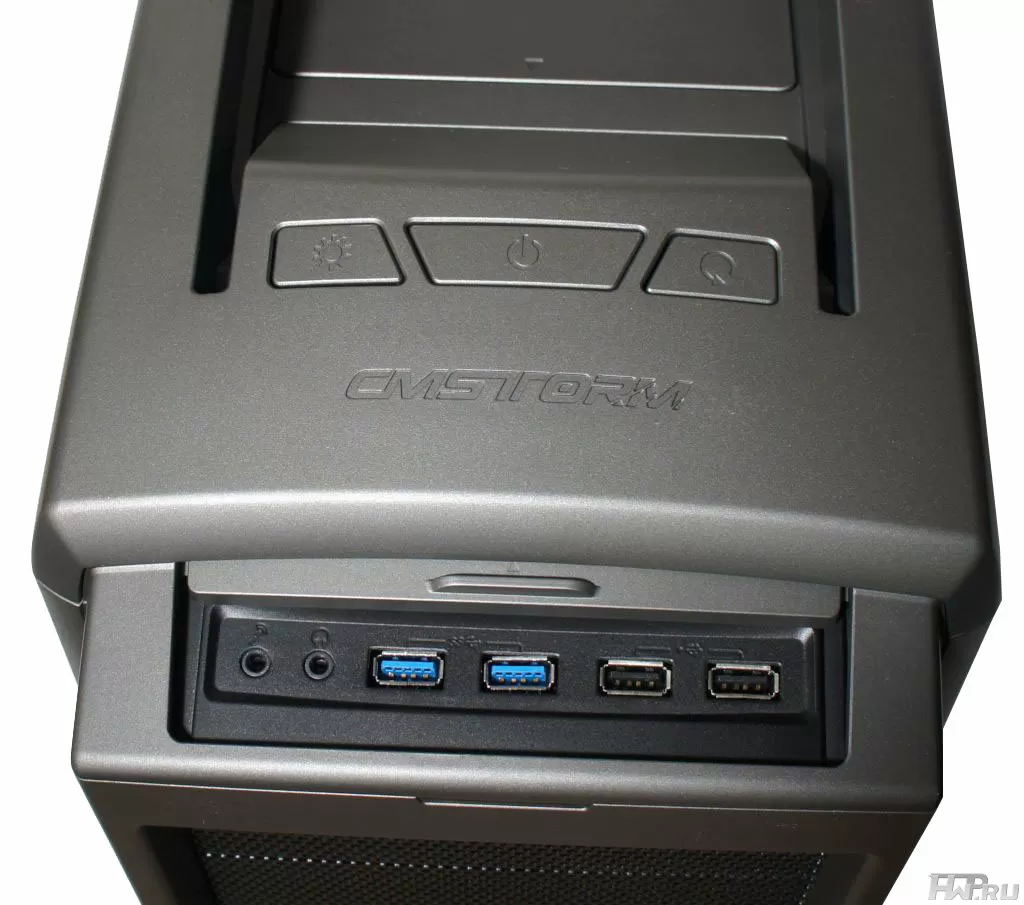

Сверху находятся три кнопки: Power, Reset и кнопка включения подсветки вентиляторов. Стоит отметить, что CM Storm Scout 2 существует в трёх версиях - собственно просто Scout 2, Scout 2 Advanced и Scout 2 Ghost White. Версия Advanced имеет два предустановленных вентилятора со встроенной подсветкой, а так же комплектуется дополнительным переходником на два SSD. Как можно догадаться из названия, Scout 2 Ghost White к тому же имеет белый цвет корпуса. Вышеупомянутая подсветка включается с кнопки на корпусе - специально для тех, кто не любит лишние источники света. Ведь системный блок может стоять в спальне, или просто работать по ночам.

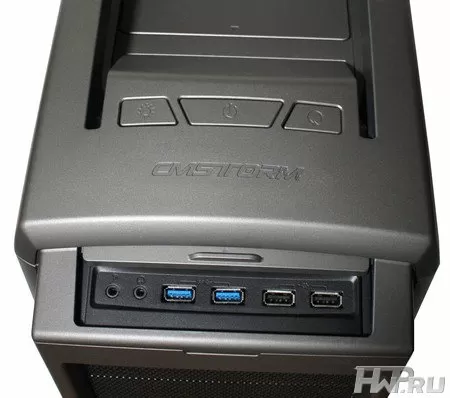

За сдвигающейся крышкой прячутся все необходимые разъёмы: четыре порта USB, два из которых - современные USB 3.0, а также два аудио-разъёма размера 3,5 мм. Как-то странно, что нет E-SATA, но видимо внешние жесткие диски стремительно выходят из моды у геймеров.

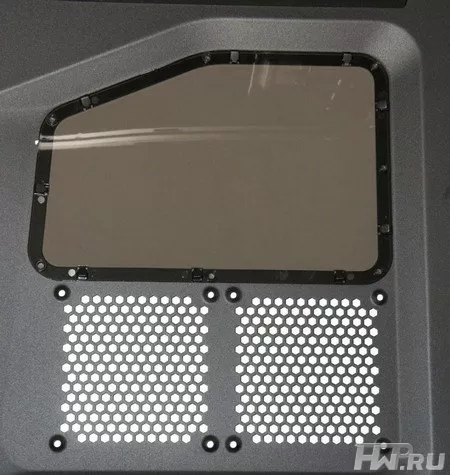

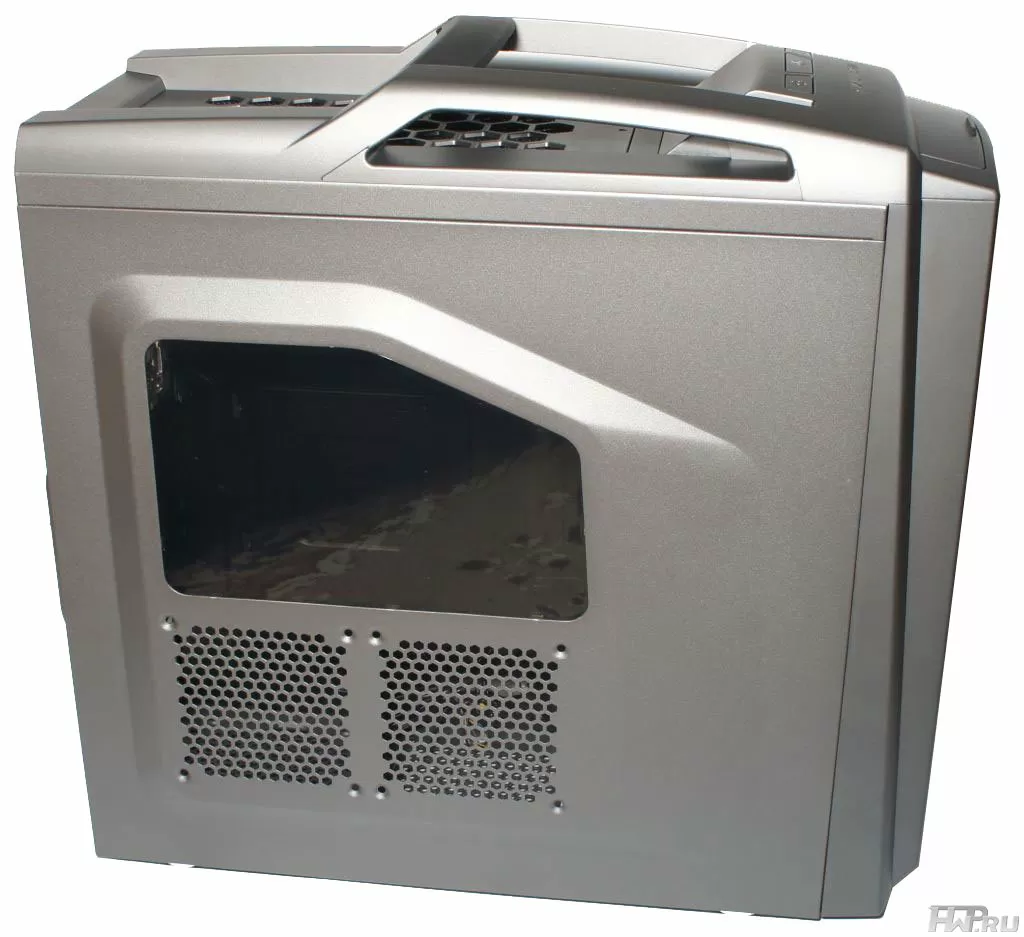

Левая боковая стенка имеет небольшое окошко, открывающее прекрасный вид на тщательно подобранные комплектующие будущего компьютера. Под ним - два места для вентиляторов размерами 120мм, что вполне позволяет охлаждать видеокарты уличным воздухом с минимальным шумом.

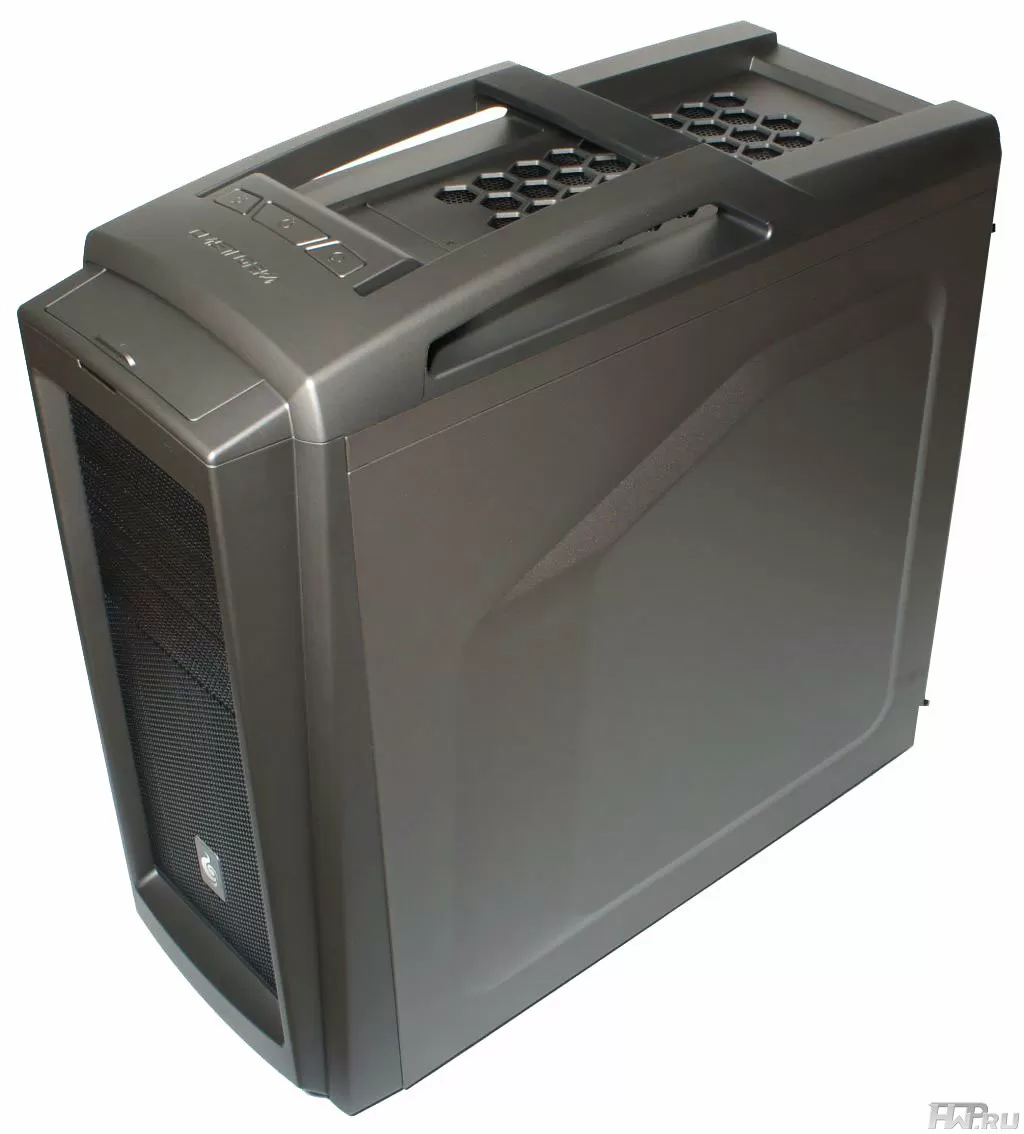

Правая боковая стенка пустая, но как и левая имеет выштамповку. В принципе, только на правой стенке она несёт практическую пользу - она даёт дополнительное место для укладки проводов. На левой же выштамповка присутствует скорее для симметрии.

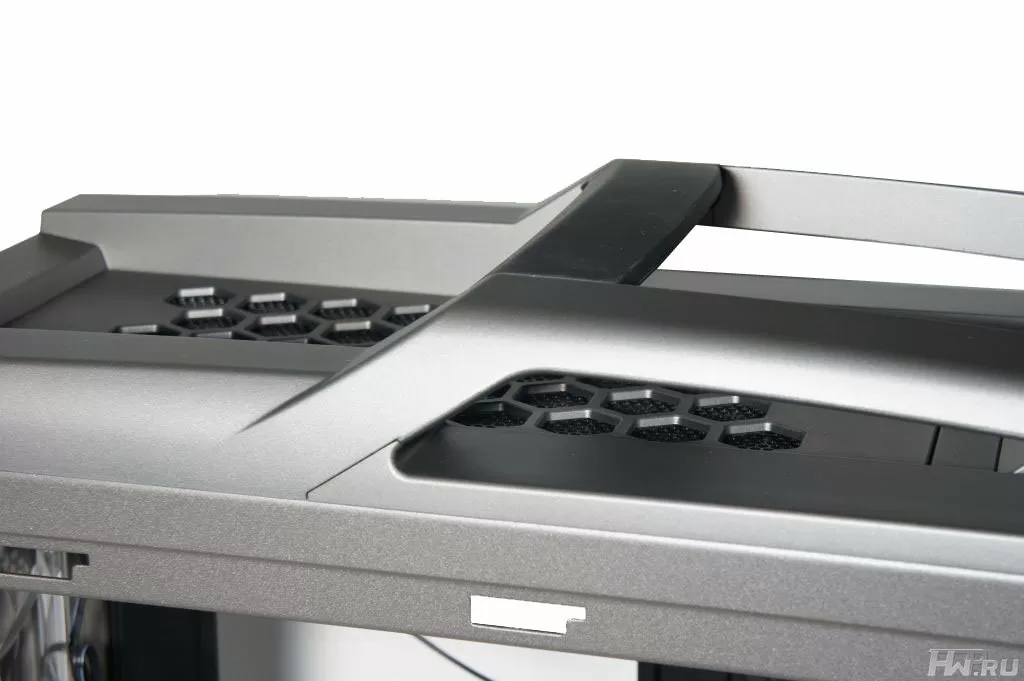

На фотографии ниже хорошо видна ручка для переноски. Она выполнена из прорезиненного материала с покрытием soft-touch. Ручка съёмная, хотя зачем снимать такую красоту - непонятно.

Под ручкой находится съёмная панель, за которой скрываются ещё два посадочных места для вентиляторов. Даже если вы никогда не собираетесь вывозить свой компьютер за пределы дома, готов поспорить, что с такой ручкой на корпусе вы будете пылесосить под ним гораздо чаще! Тем более, что делать это надо обязательно, так как блок питания расположен снизу.

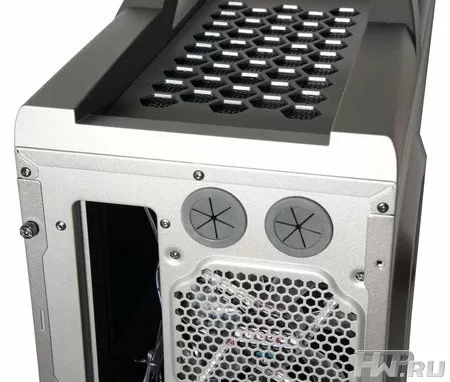

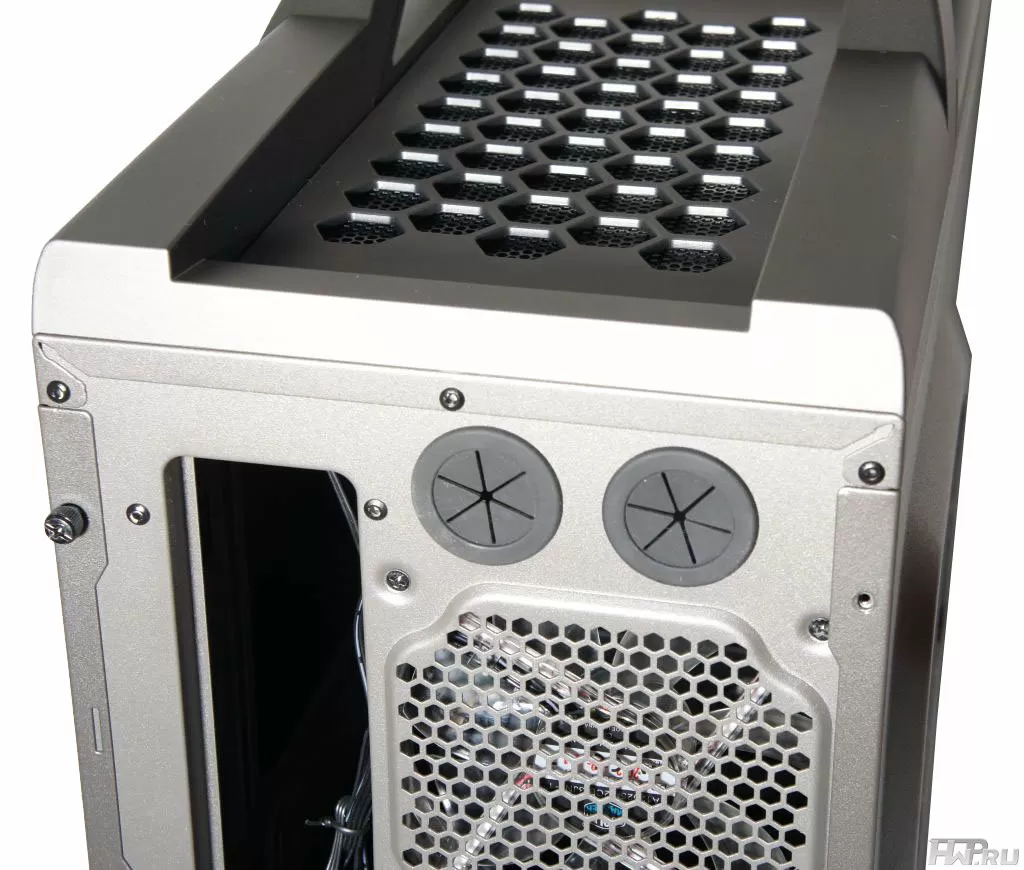

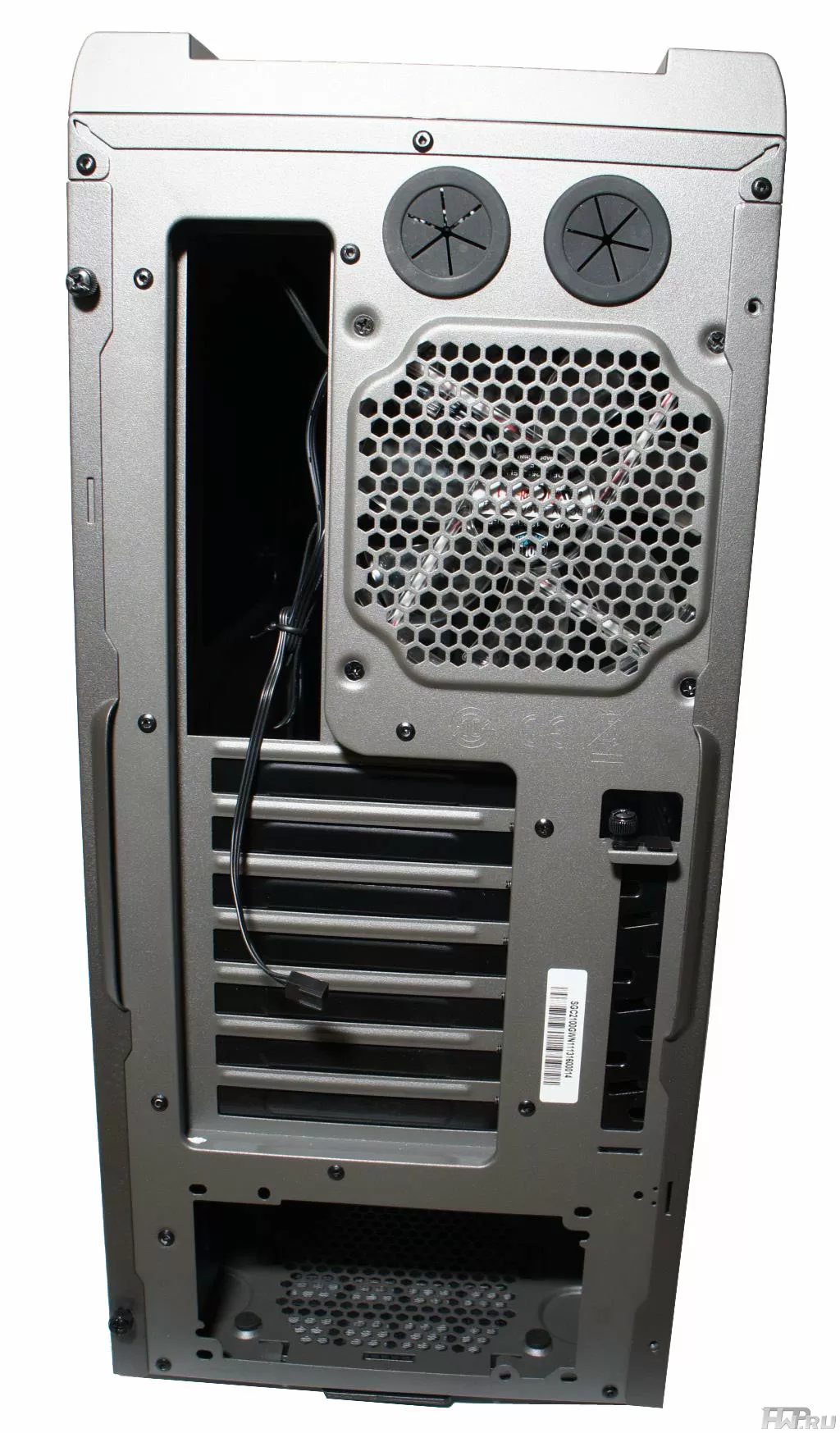

Теперь посмотрим на заднюю часть корпуса. Тут всё в лучших традициях - очередное место для вентилятора, два круглых отверстия для прокладки шлангов системы водяного охлаждения, а также дополнительное место для планки расширения с предустановленным кабелеукладчиком. Нужен он для защиты проводных аксессуаров (например, клавиатуры и мышки) от кражи. Достаточно снять планку, прокинуть через неё кабеля, и закрепить на исходное место. Или как вариант - использовать это место для установки планки с дополнительными портами. Это на случай, если все слоты расширения уже заняты.

Современные каноны корпусостроения диктуют нижнюю установку блока питания. Но в отличии от многих других производителей, места для крепления предполагают установку БП в любом из двух положений - вентилятором вверх или вниз (если речь идёт про модель со 120 мм вентилятором). Практика показывает, что если поставить блок питания вентилятором наружу, блок питания будет работать тише, так как охлаждаться он будет наружным воздухом. Правда, в некоторых случаях важнее использовать вентилятор блока питания для вывода горячего воздуха из корпуса, и тогда его шумом можно пренебречь.

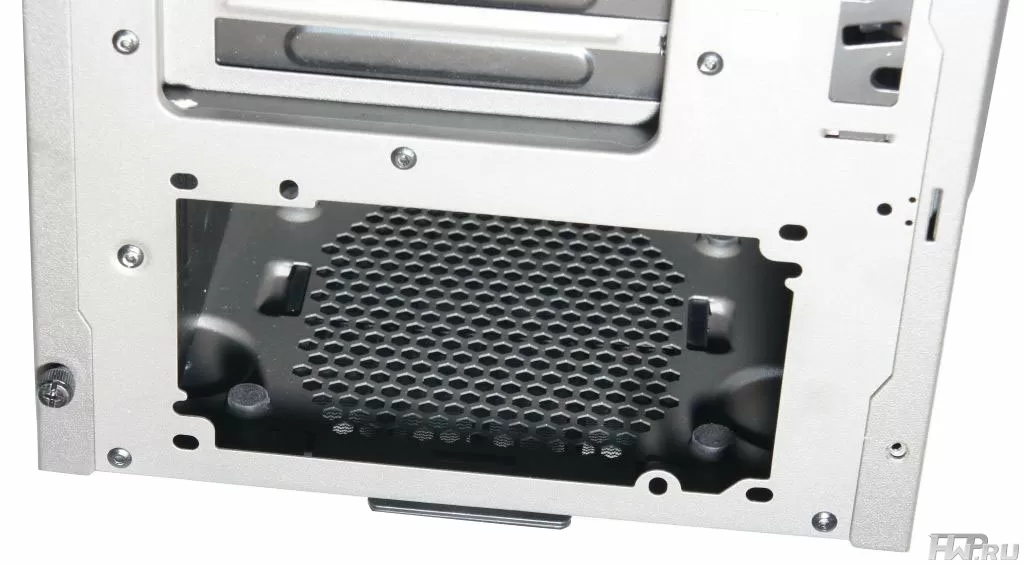

Аккурат под блоком питания имеется вентиляционное отверстие со съёмным фильтром, который будет препятствовать тому, чтобы БП нахватался домашней пыли. Хотя, фильтром это можно назвать с натяжкой - в качестве фильтрующего элемента используется не поролон, не ткань, а всего лишь мелкая пластмассовая сетка в один слой. Теперь вспоминаем, почему под корпусом надо периодически пылесосить, а фильтр - мыть, благо делать это несложно. Для снижения вибраций от блока питания, в корпусе установлены специальные резиновые подушечки.

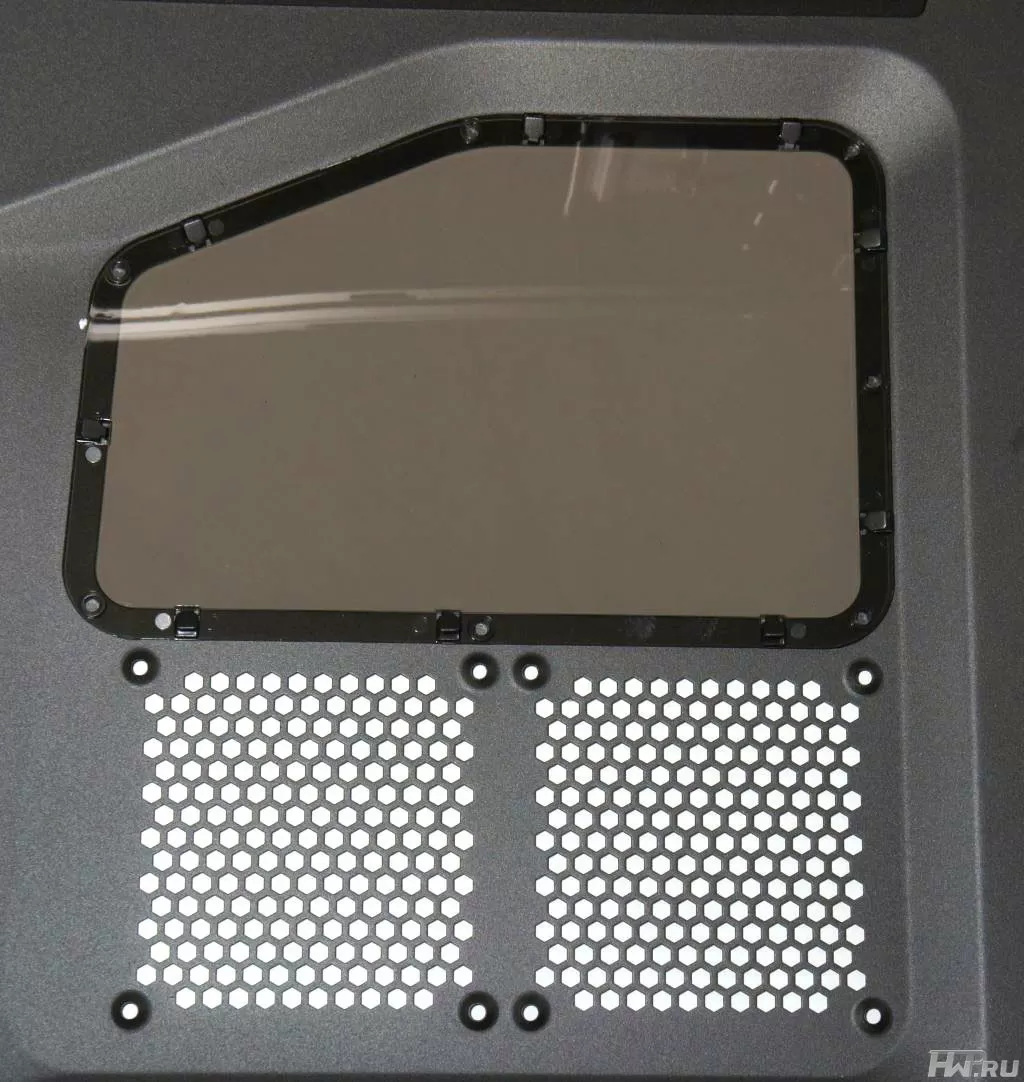

Что любопытно, стекло на боковой стенке - затемненное и съёмное. Оно фиксируется металлическими "ушками". Если их отогнуть, стекло можно снять и при необходимости заменить на другое. Актуально для любителей моддинга и самостоятельной доработки.

Внутреннее пространство CM Scout 2

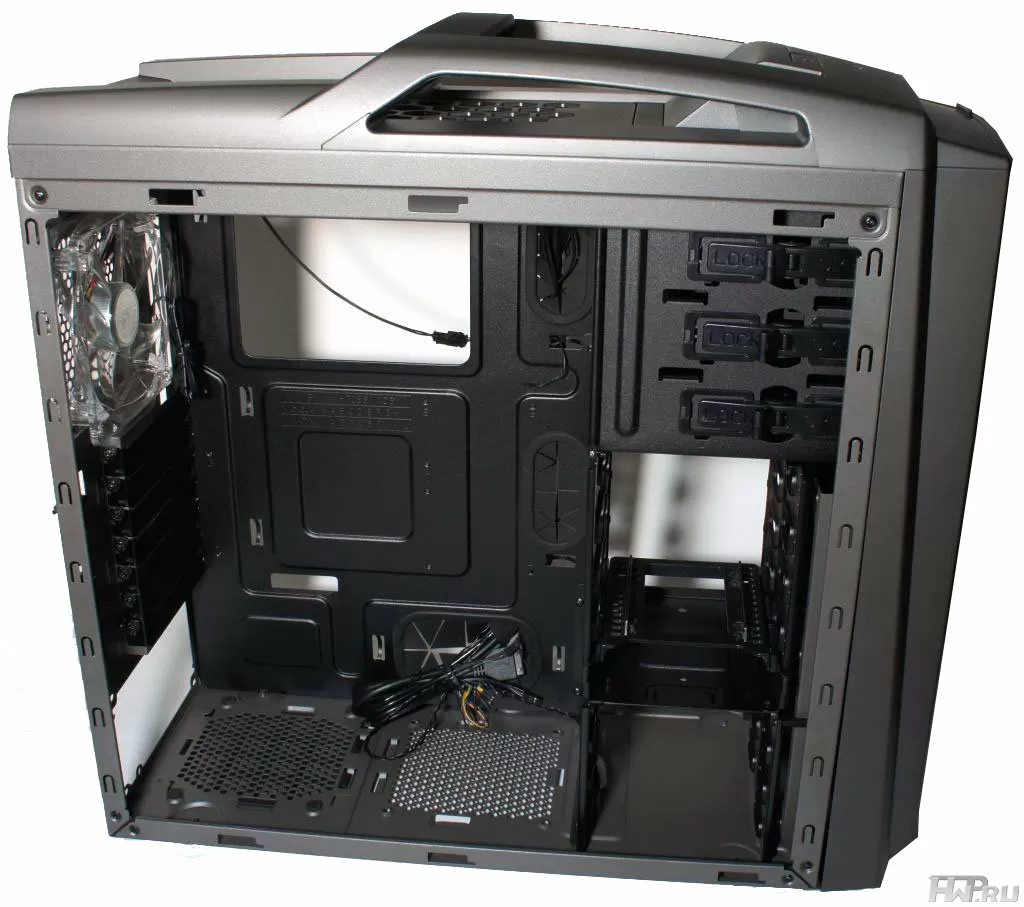

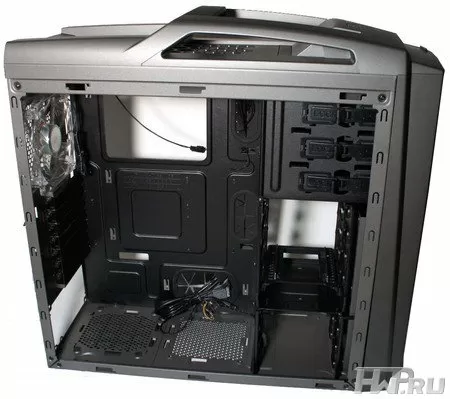

Плавно перемещаемся внутрь корпуса. Тут ещё интереснее. Даже не знаем с чего начать.

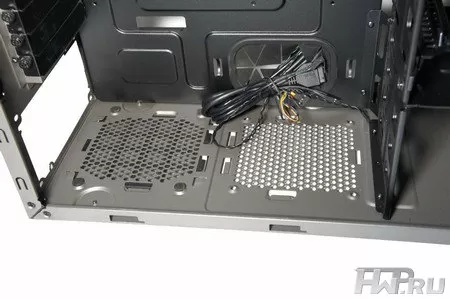

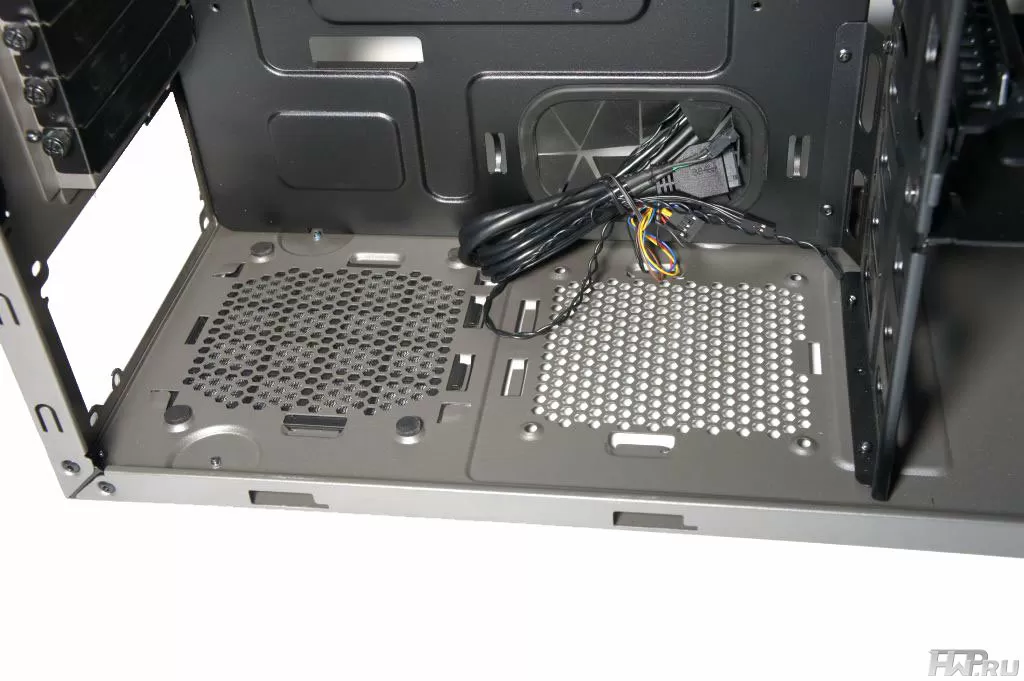

Чуть правее от блока питания, мы видим одно посадочное место для вентилятора. Что удивительно, так это отсутствие на нём фильтра. Видимо, производитель предполагает, что он потребуется лишь в одном месте из двух - или под БП или для рядом стоящего вентилятора, но никак не одновременно. Очень удобно, что корпус не ограничивает вас в глубине используемого блока питания. Хотите модель увеличенного размера? Да пожалуйста!

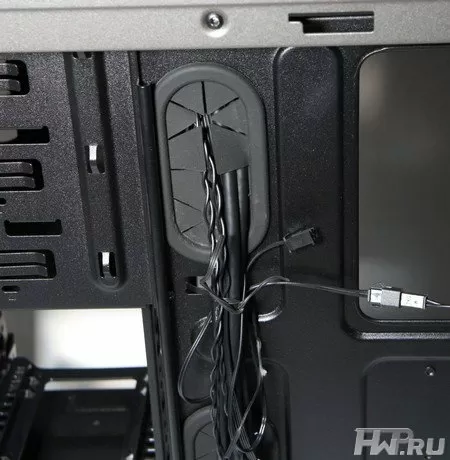

На этой же фотографии можно увидеть отверстие с резиновой шторкой для укладки проводов. Оно очень большое, что позволяет без труда просовывать разъём для питания материнской платы 24+4pin. Через это же отверстие удобно прокладывать кабели для подключения к портам у нижнего края материнской платы, например USB с фронтальной панели корпуса.

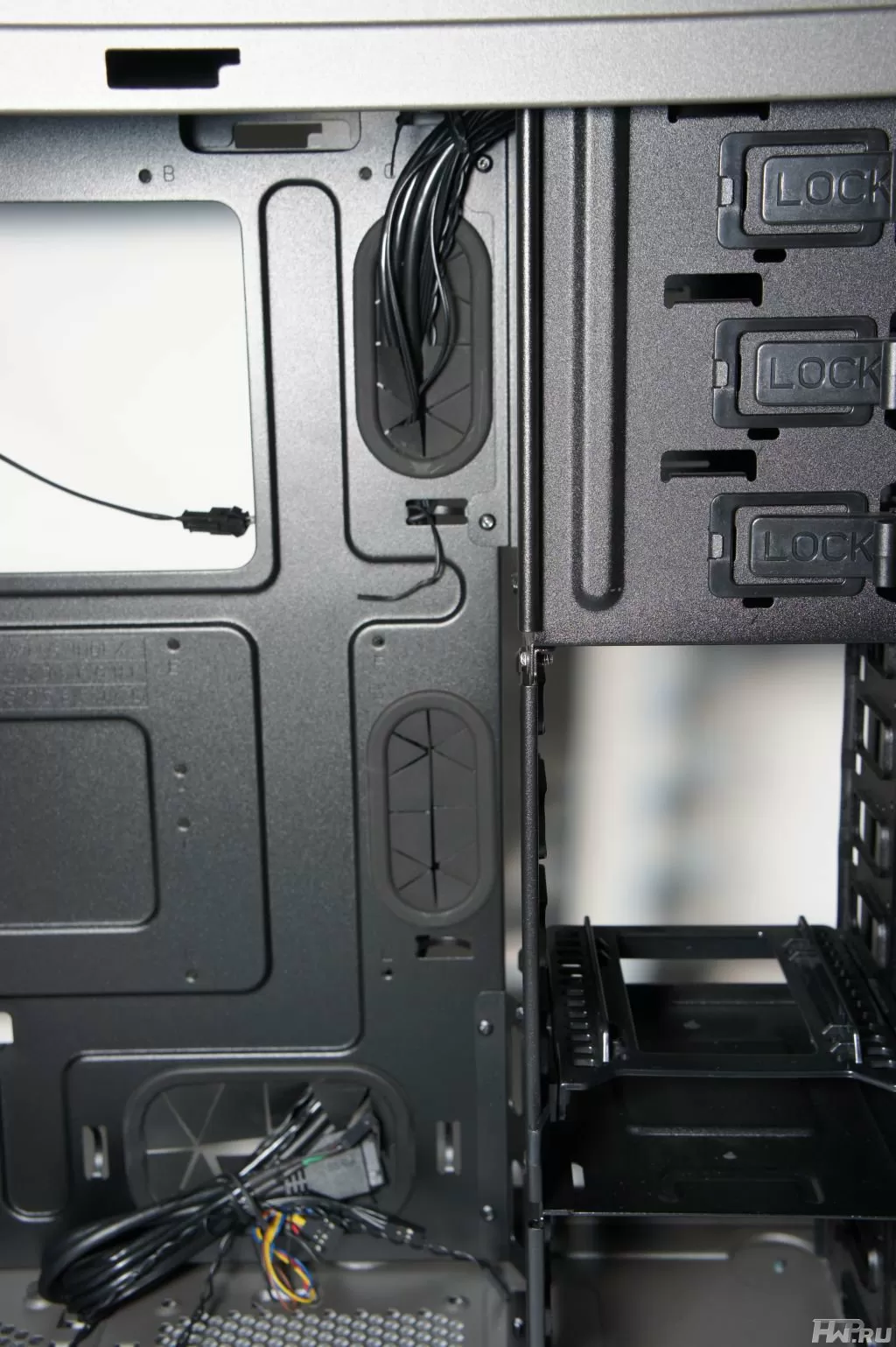

Аналогичные технологические отверстия можно увидеть справа от материнской платы. Через нижнее удобно прокладывать SATA кабели, а через верхнее, в зависимости от материнской платы, можно прокинуть кабель питания. По умолчанию через верхнее отверстие уже проложены штатные кабели корпуса (к USB портам и кнопкам).

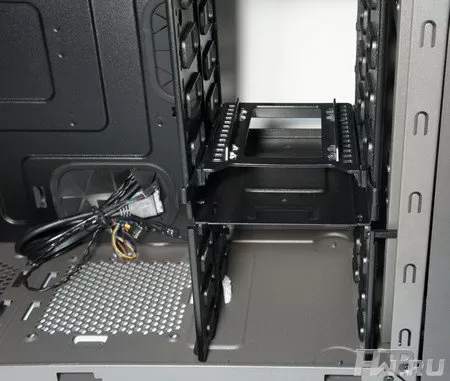

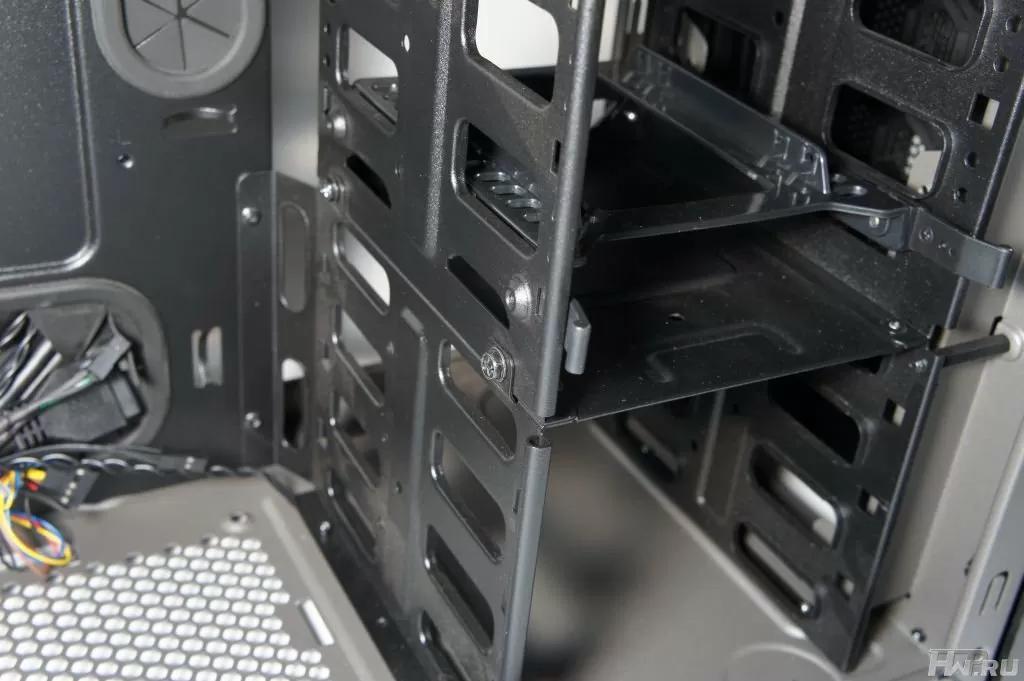

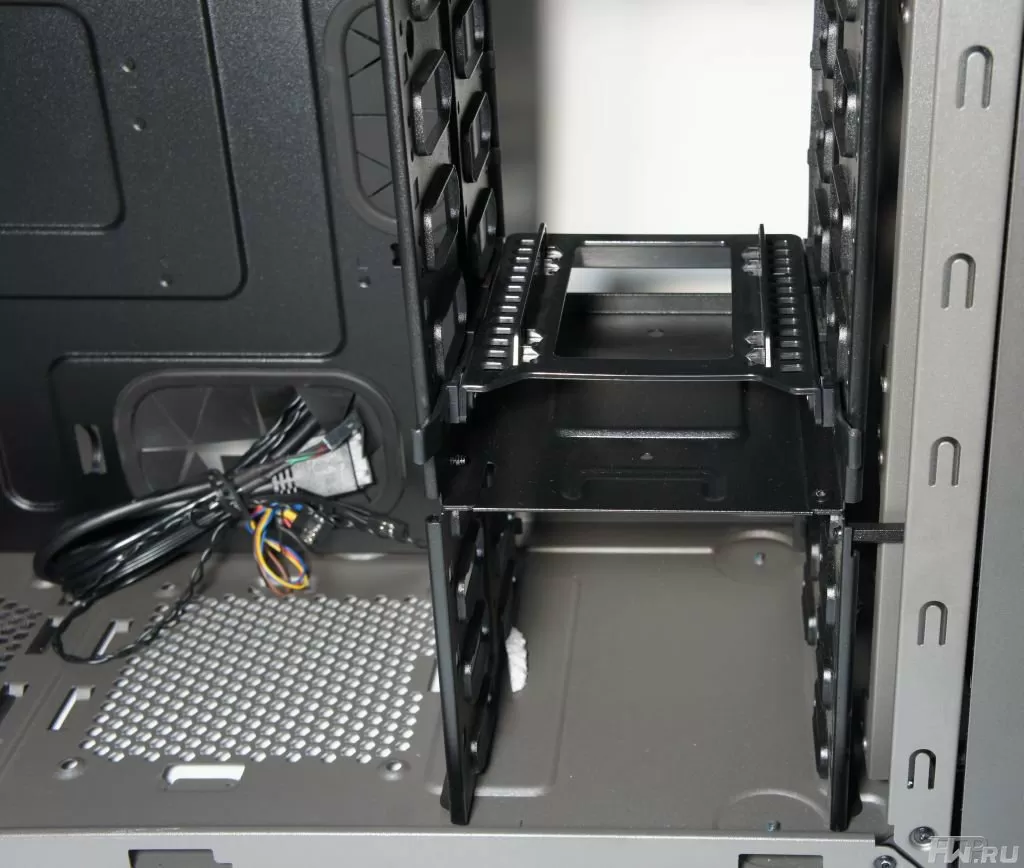

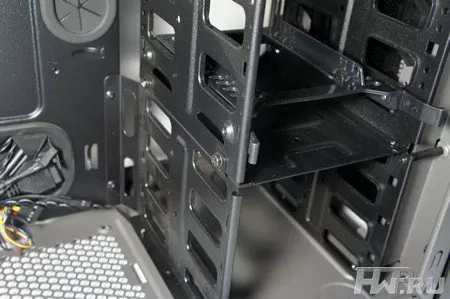

Корзина для жестких дисков двойная. Нижняя часть на три устройства - несъёмная, А вот верхняя часть на четыре устройства - разборная. Левая стенка держится на нескольких болтах, и её демонтаж позволяет устанавливать видеокарты длиною в 399 мм. Если отсеками для HDD не жертвовать, то ограничение по длине видеокарты составляет 287 мм.

На этой же съёмной стенке можно заметить крепление для последнего вентилятора. Итого в корпусе можно установить девять вентиляторов типоразмера 120 мм. Этого с лихвой хватит для обеспечения очень хорошей продуваемости, а любителям тишины позволит обойтись несколькими тихоходными вентиляторами, сохранив достаточную производительность даже для горячих компонентов.

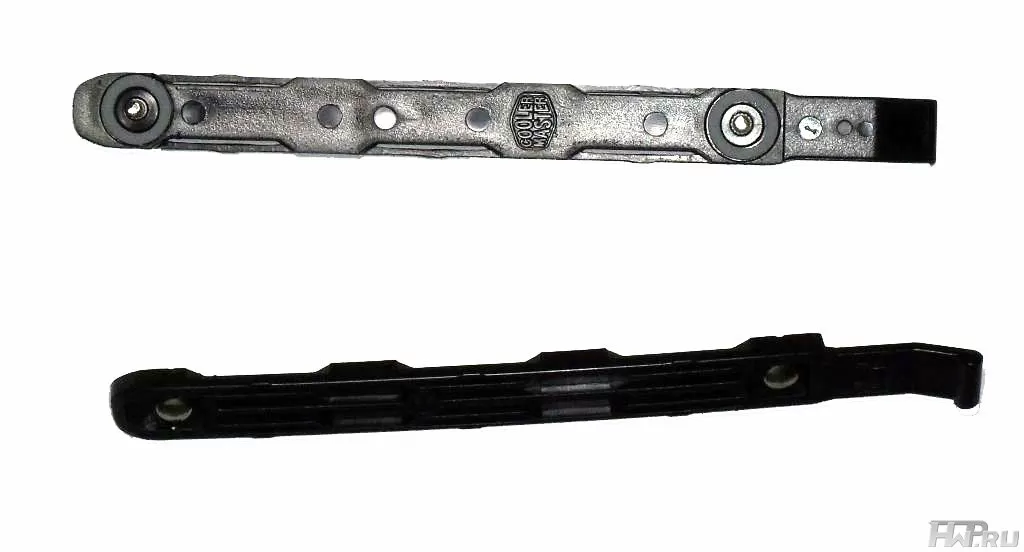

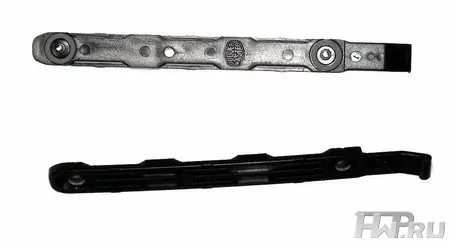

Для установки жестких дисков, необходимо воспользоваться комплектными направляющими. Они быстросъёмные и не требуют применения инструментов. Вдобавок они оснащены резиновыми прокладками для уменьшения вибраций.

Для 2,5 дюймовых HDD или SSD в комплекте также идёт одна салазка, с помощью которой в один отсек можно установить два устройства. В этом случае уже придётся взяться за отвёртку, чтобы прикрутить накопители к салазке.

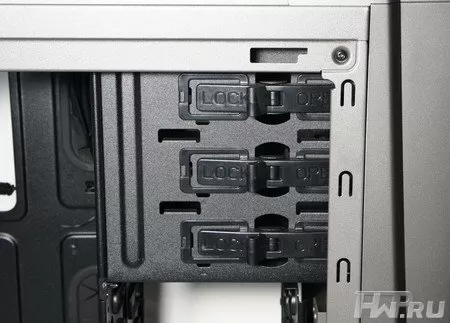

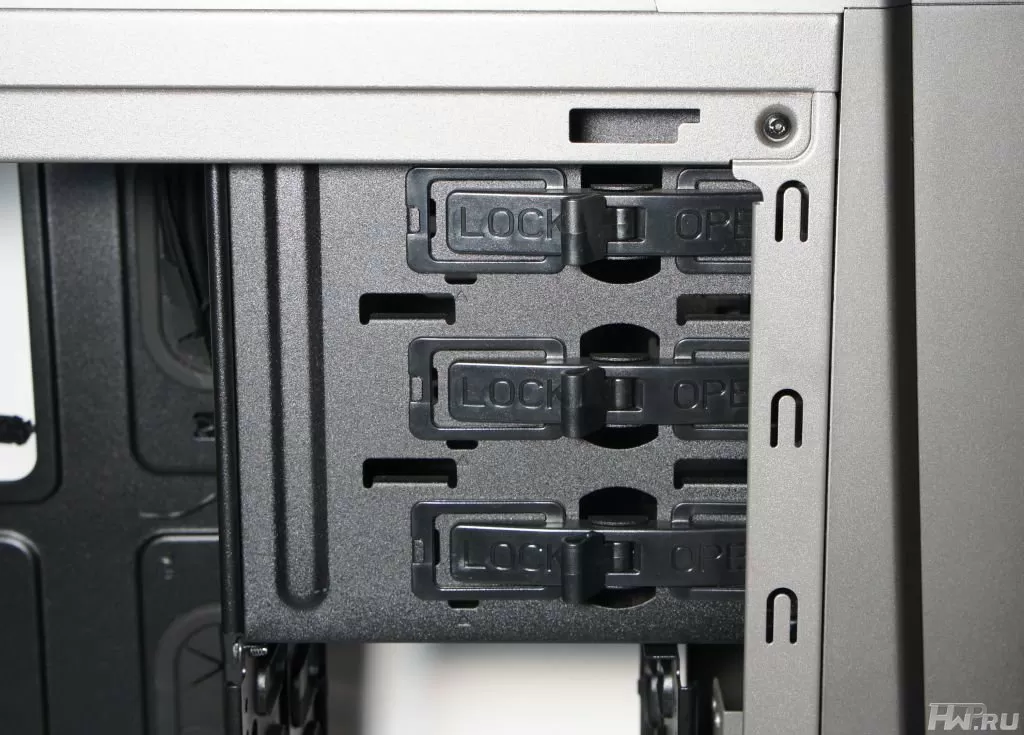

Отсеки для оптических приводов оснащены механизмом для безотвёрточной установки. Если доверия к пластику нет, то механизмы легко демонтируются и можно прикручивать устройства обычными болтами. Что особенно удобно в случае установки, например, реобаса.

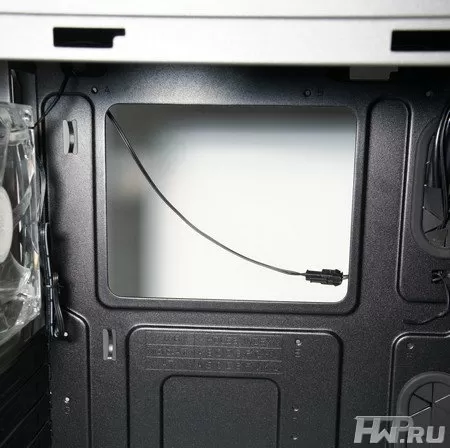

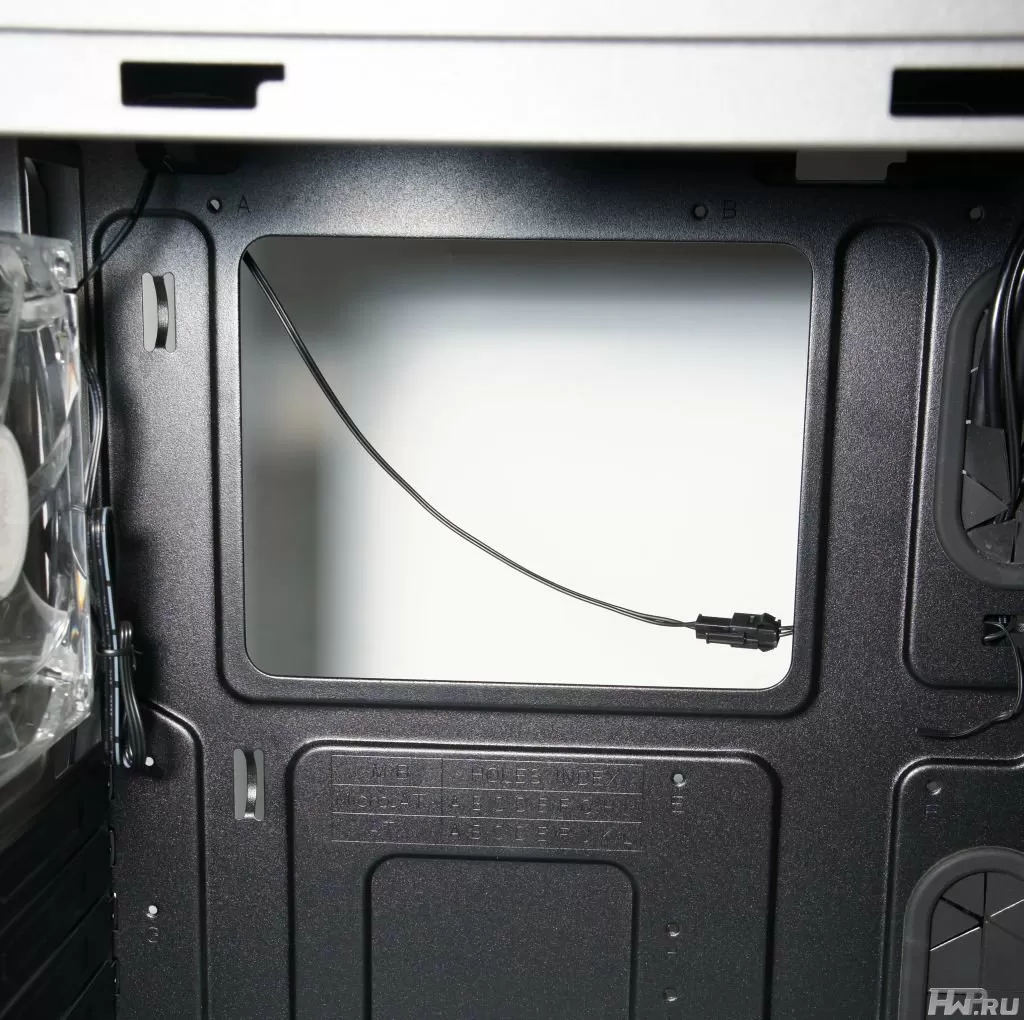

За материнской платой, в районе гнезда процессора находится огромное технологическое отверстие, которое позволяет снять/установить backplate без снятия материнской платы. Часто это отверстие делают недостаточного размера, из-за чего на различных моделях материнских плат, MB сокет оказывается частично перекрытым, и снять усиливающую плату не представляется возможным. В CM Storm Scout 2 пошли радикальным методом и сделали отверстие очень большим, чтобы была совместимость практически со всеми моделями плат.

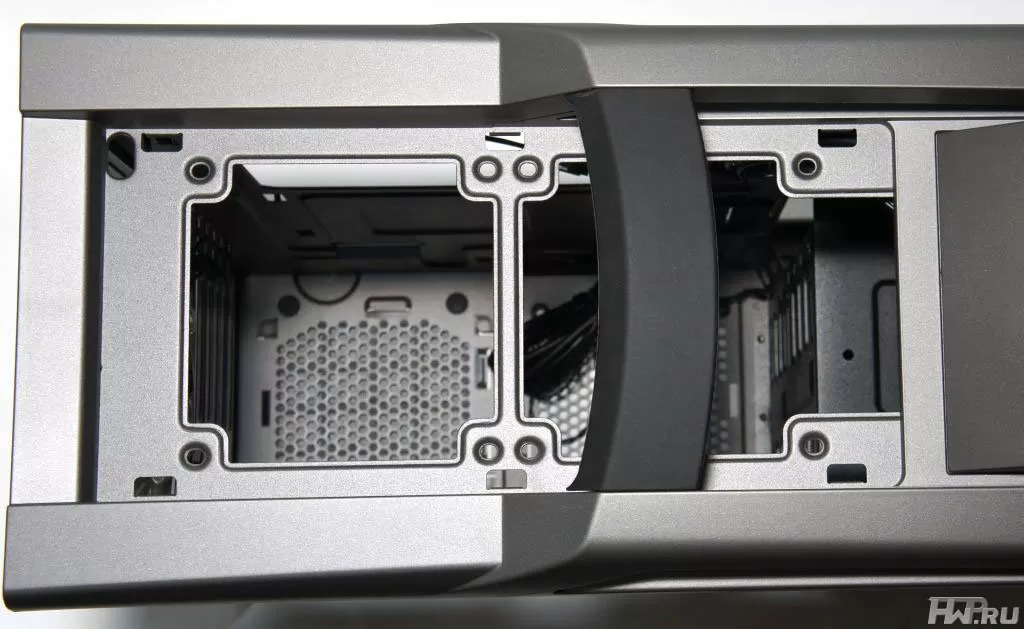

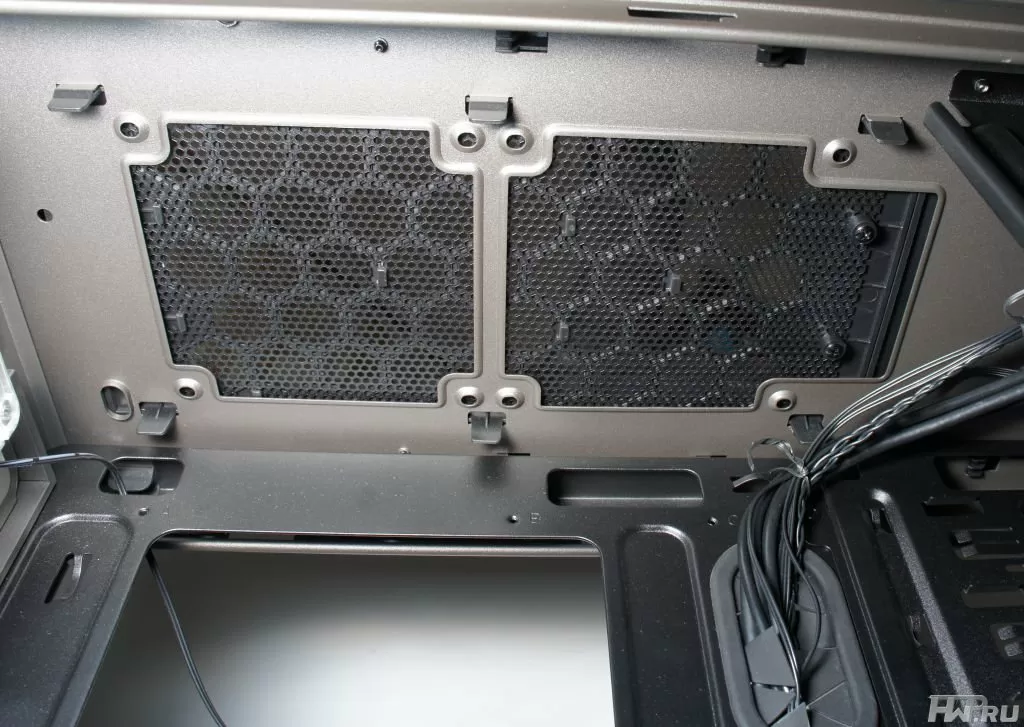

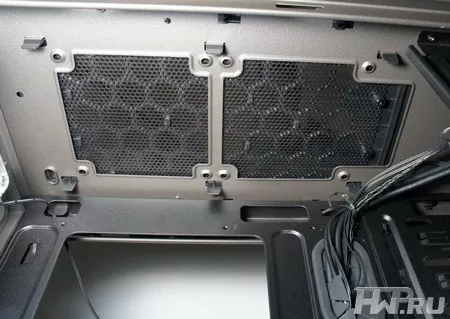

Сверху находится съёмная крышка, прикрывающая вентиляторы. Для её снятия достаточно отжать шесть ушек.

В крышке нет фильтрующего элемента, так как подразумевается, что здесь вентиляторы будут работать на выдув.

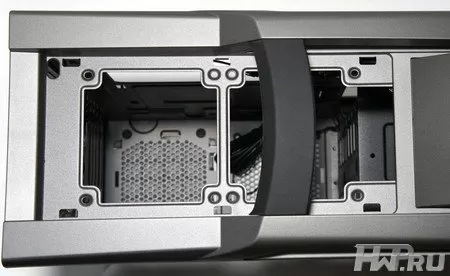

Демонтировав эту крышку, ее, мы получаем прекрасный доступ к материнской плате и кулеру процессора, так что Cooler Master Scout 2 позволяет подлезть к материнской плате с любой из сторон, не вынимая её из корпуса.

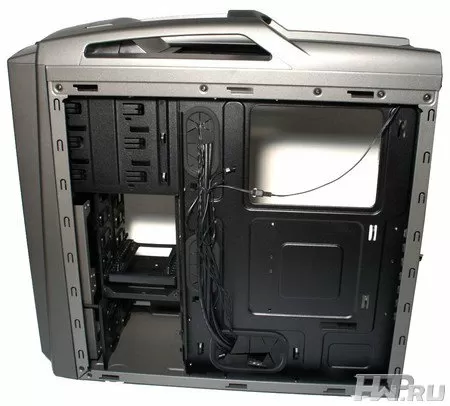

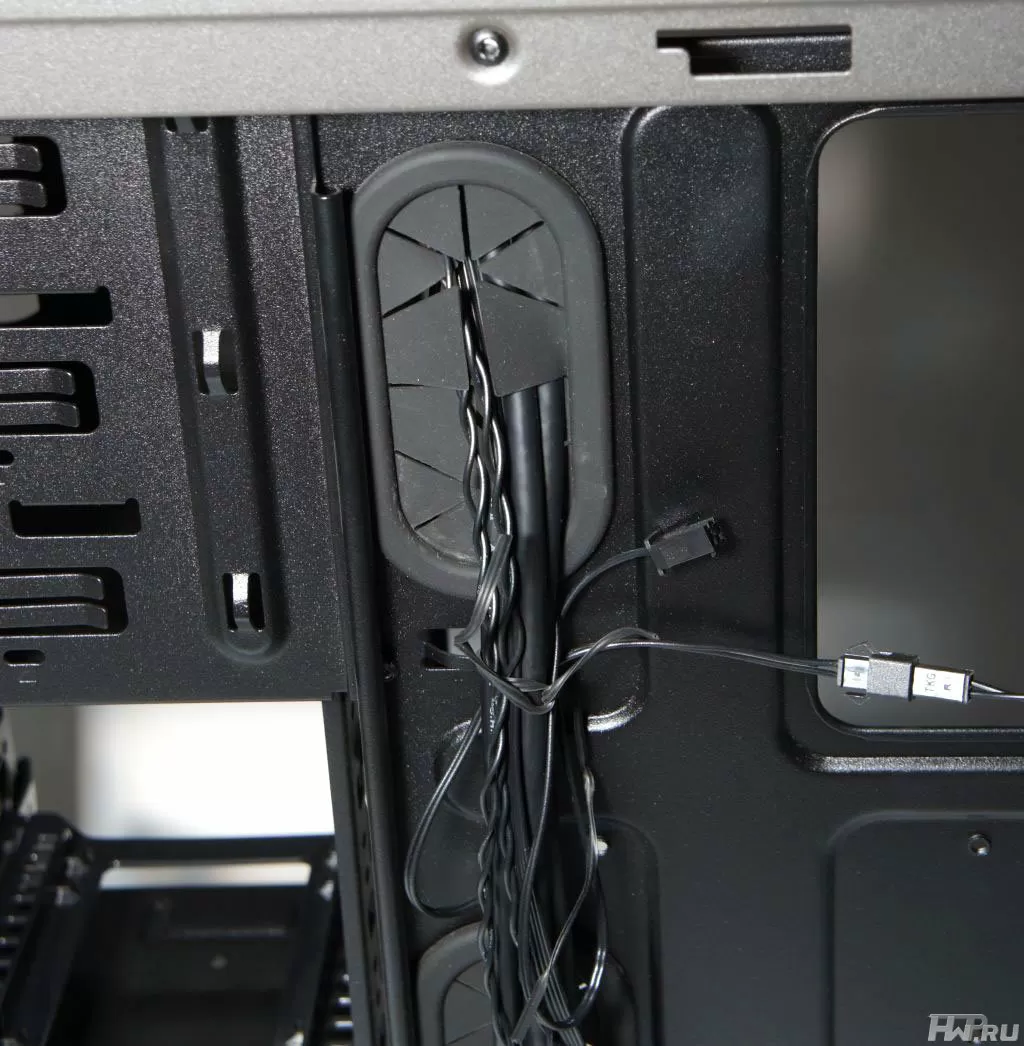

Справа в корпусе предусмотрено место для прокладки и укладки кабелей и проводов. Выпуклость на правой стенке лишь добавляет места для проводов, и можно сказать, что проблемы с сокрытием кабелей в Cooler Master Scout 2 будут отсутствовать начисто, и не стоит беспокоиться о том, что плохо уложенная куча кабелей затруднит установку стенки на место.

Резиновые шторки играют чисто декоративную роль, но всё же с ними корпус выглядит гармоничнее.

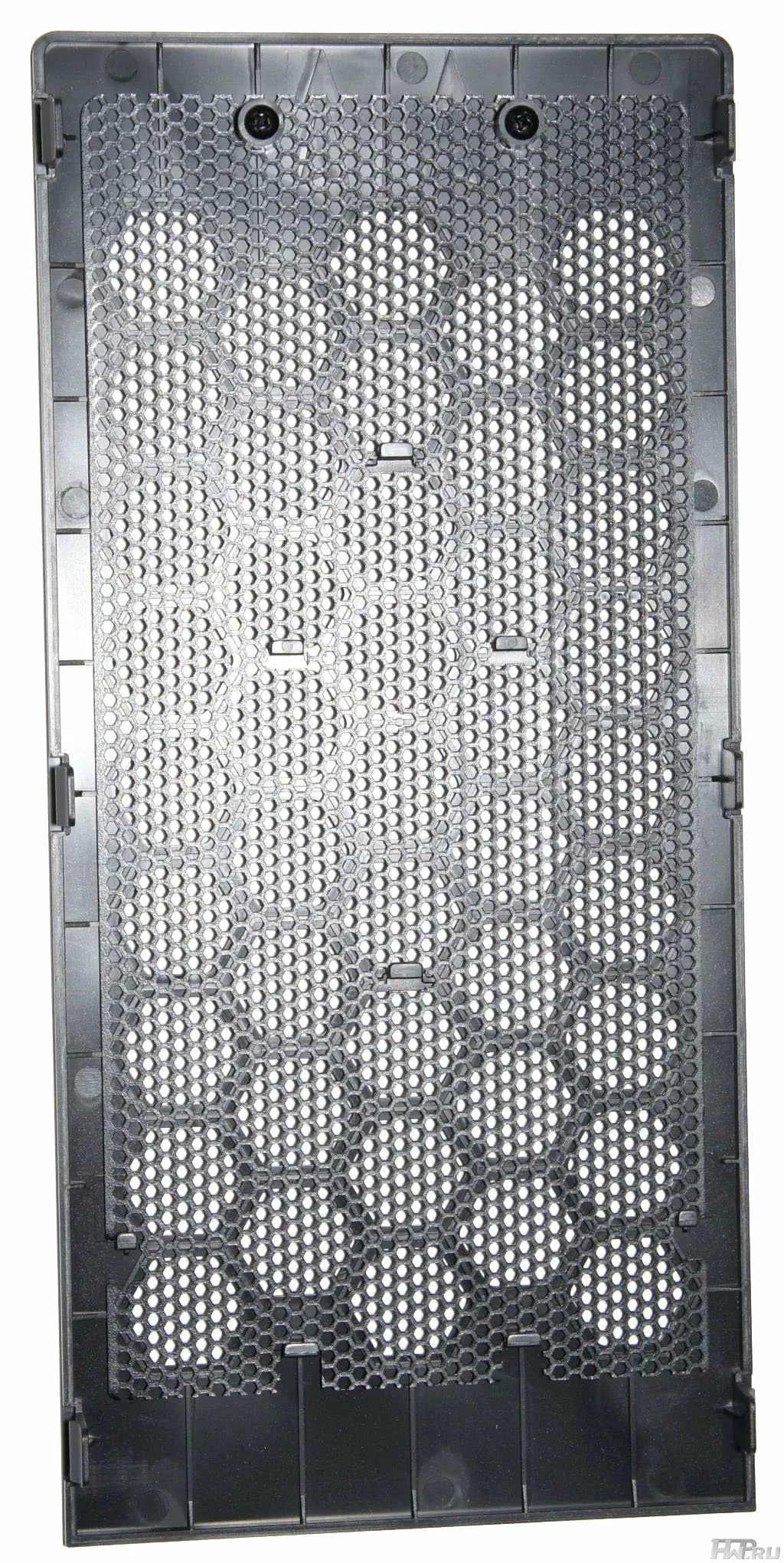

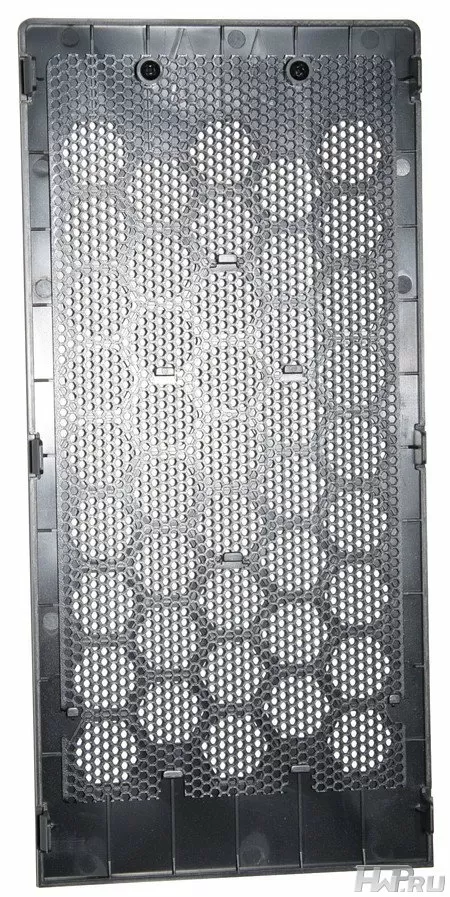

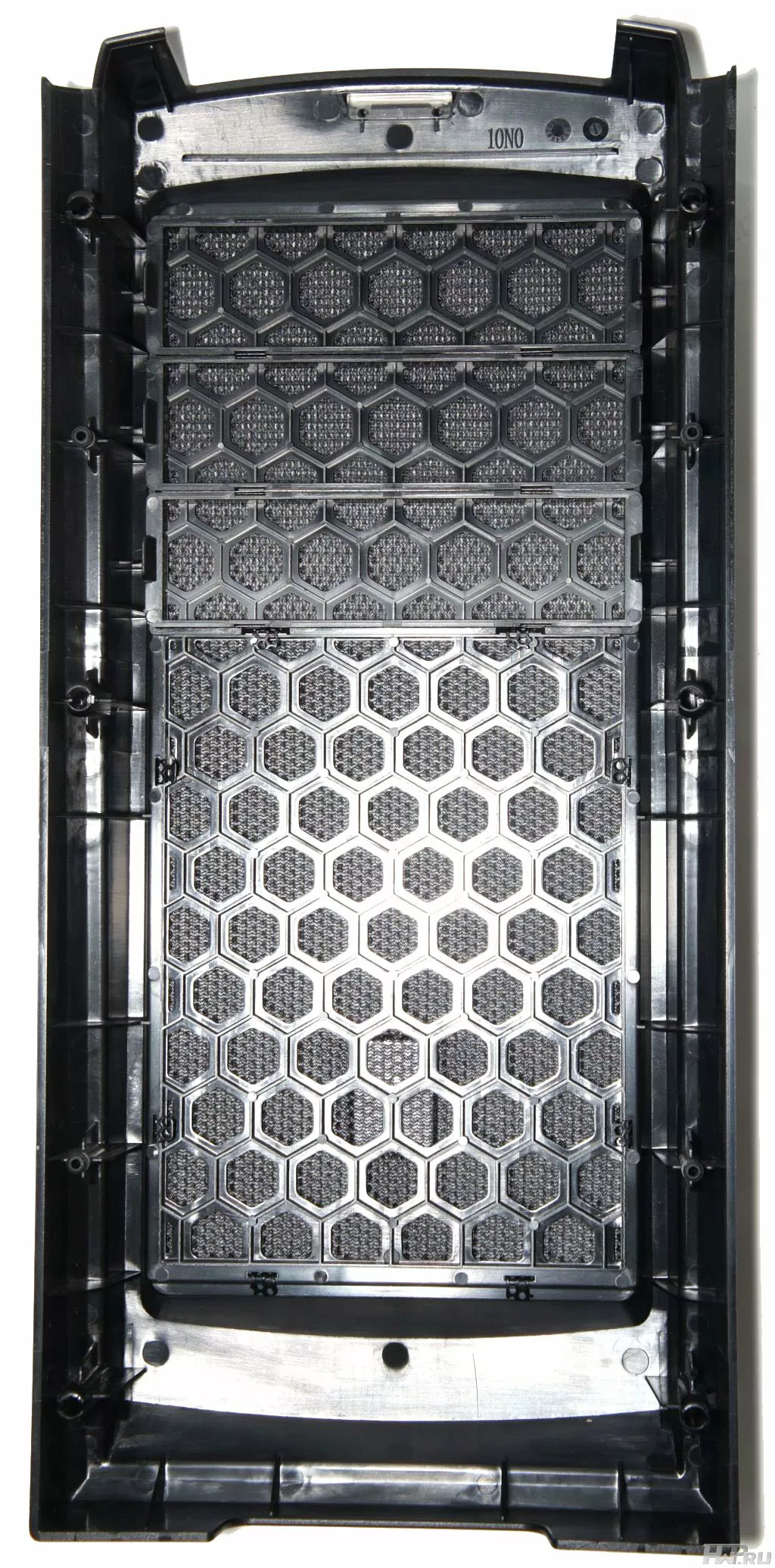

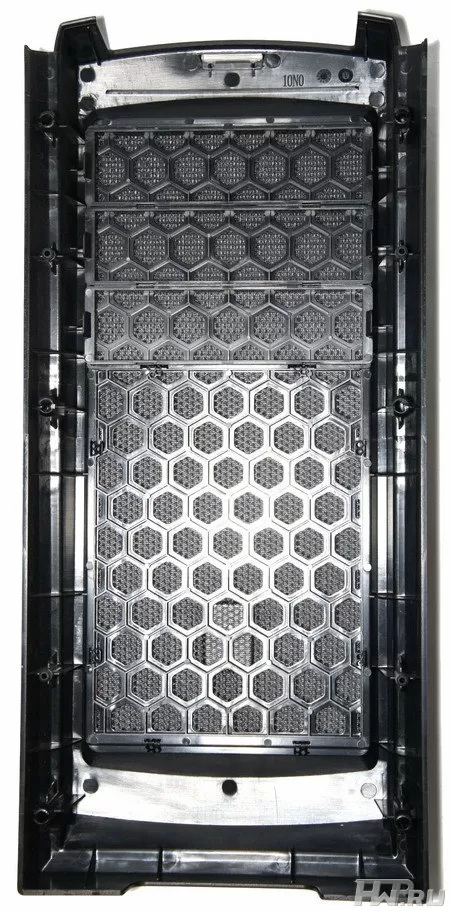

Передняя панель Cooler Master Scout 2, как и у многих других корпусов, снимается непросто. Пластмассовые крепления достаточно тугие, и по закону подлости самые тугие находятся в самых неудобных местах - сверху. Опять та же ячеистая сетка для лёгкого прохождения воздуха, и опять же как таковой отсутствующий фильтр (мелкую сетку в один слой, аналогичная упоминаемой выше, сложно считать полноценным фильтром). Хотя тут он был бы особенно уместен, ведь забор основной массы воздуха должен осуществляться именно спереди. Не помешало бы защитить фронтальные вентиляторы как минимум индивидуальными фильтрами. А в идеале - сделать цельный фильтр на лицевой панели. На её нижней половине, что под заглушками для оптических устройств. Однозначно придётся дорабатывать самостоятельно.

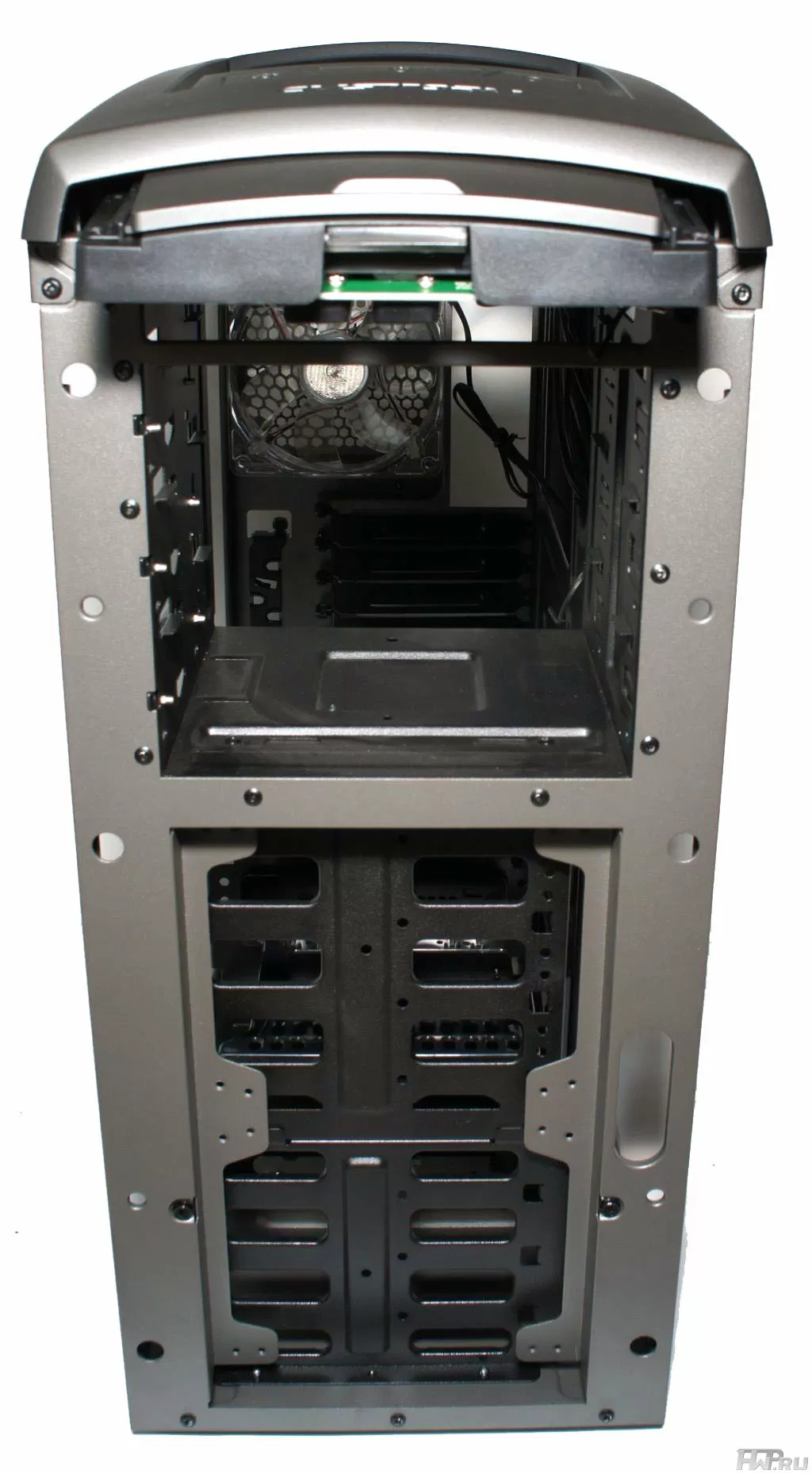

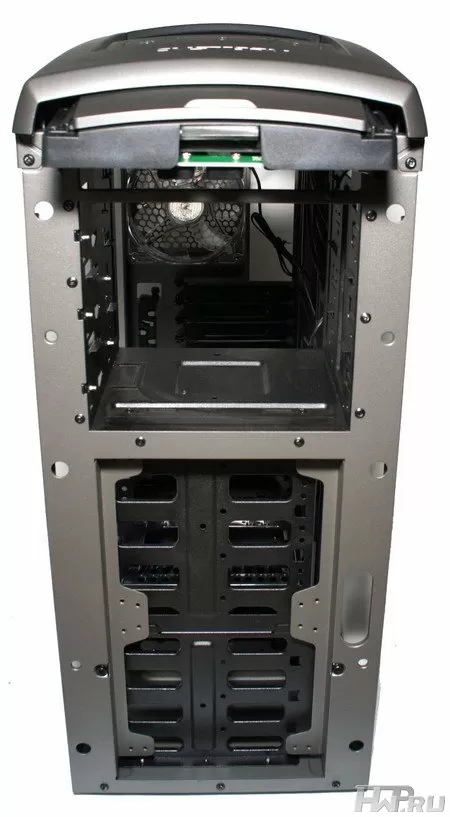

Вот так выглядит корпус со снятой передней панелью. Опять же, бросается в глаза количество свободного места. Даже между местом для установки вентиляторов и корзиной для жестких дисков имеется приличный зазор.

Попробуем подвести промежуточный итог. Корпус Cooler Master Scout 2 просто огромных размеров, из отличной стали, все края обработаны, нет ни единой зазубринки, ничего, обо что можно было бы порезаться.

Корпус может похвастаться отличным качеством изготовления: ничто не болтается, не вибрирует. Общий вес Cooler Master Scout 2 - без малого 8,5 кг. Соответственно, с установленными компонентами корпус будет весить около пятнадцати килограмм. Имеется удобная прорезиненная ручка для переноски этой тяжести, возможность установки девяти 120 мм вентиляторов: по два спереди, сверху и сбоку, и по одному снизу, сзади и на стойке жестких дисков дает вам максимальную свободу в реализации планов по охлаждению своего любимого компьютера. С корпусом поставляется один вентилятор со встроенной отключаемой красной подсветкой.

Если требуется установить длинную (от 29 до 40 см) видеокарту, то для этого придётся пожертвовать четырьмя отсеками для жестких дисков, но останется ещё три. Из минусов Cooler Master Scout 2 можно отметить фильтры - они как таковые отсутствуют. Худо-бедная сетка на лицевой панели и съёмном фильтре под блоком питания годится лишь для задержания крупных частиц. А вентиляторы губит именно мелкая пыль, от которой такие фильтры не спасут. Но учитывая продуманность конструкции и практически сквозную лицевую панель, не составит труда установить фильтр самостоятельно.

Установка компонентов в Cooler Master Storm Scout 2

Учитывая габариты и огромное внутреннее пространство корпуса, установку компонентов можно производить в любой последовательности - всегда будет место для манёвров, пользователя ничего не стесняет. Даже если сначала установить материнскую плату и большой кулер-башню, всё равно будет несложно установить верхние вентиляторы. Соответственно, совершенно неважно в какой последовательности осуществляется установка блока питания или накопителей - для укладки проводов всегда останется достаточно места.

Во время установки у нас не возникло особых проблем. Даже наши опасения на тот счёт, что не хватит длины основного кабеля питания материнской платы, не оправдались. Более того, длины кабеля предустановленного вентилятора хватило, чтобы подключить его к разъёму на нижней части материнской платы. Неудобство может возникнуть лишь при подключении питания к жестким дискам, если устанавливать их разъёмами к пользователю. Но и тут неудобство вытекает исключительно из модели блока питания, и в конкретном случае было бы просто удобнее воспользоваться переходниками с Molex на SATA питание. Но всё же удобнее устанавливать жесткие диски наоборот, разъёмами в корпус.

Не особо понятно, откуда взято ограничение в 162мм на высоту процессорного кулера. Наш тестовый кулер Cooler Master TPC 812 в высоту 163мм, и при этом остаётся ещё несколько миллиметров до боковой крышки. Тем более, что рядом находится небольшой горб на боковой крышке, который даёт ещё несколько миллиметров. Так что в любом случае, ограничение в 162мм посчитано неправильно, места немного больше, и практически любой современный кулер формата башня уместится легко.

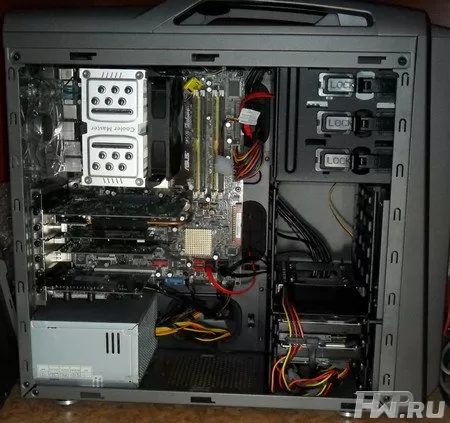

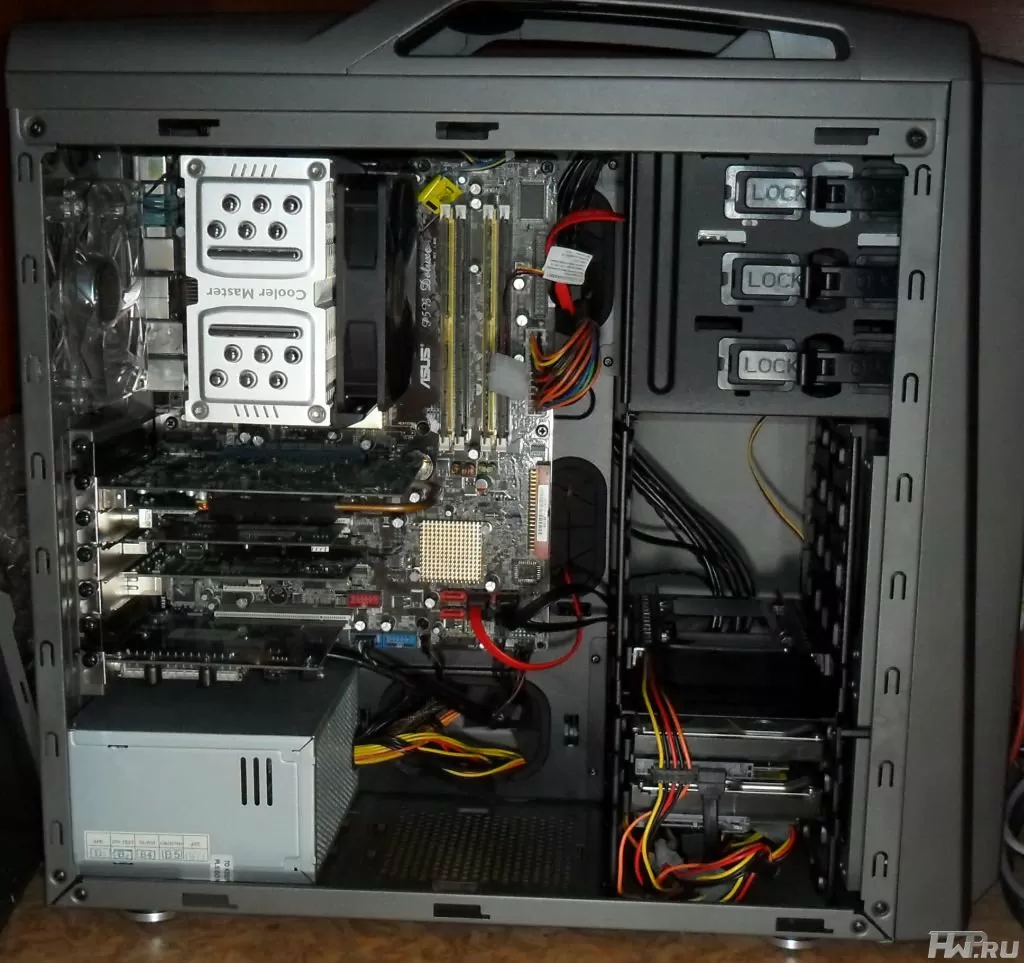

Заметьте насколько просторно и гармонично выглядит CM Scout 2, когда все провода уложены с обратной стороны. Что не маловажно - эта красота способствует и лучшему охлаждению комплектующих, ведь циркуляции воздуха ничего не мешает.

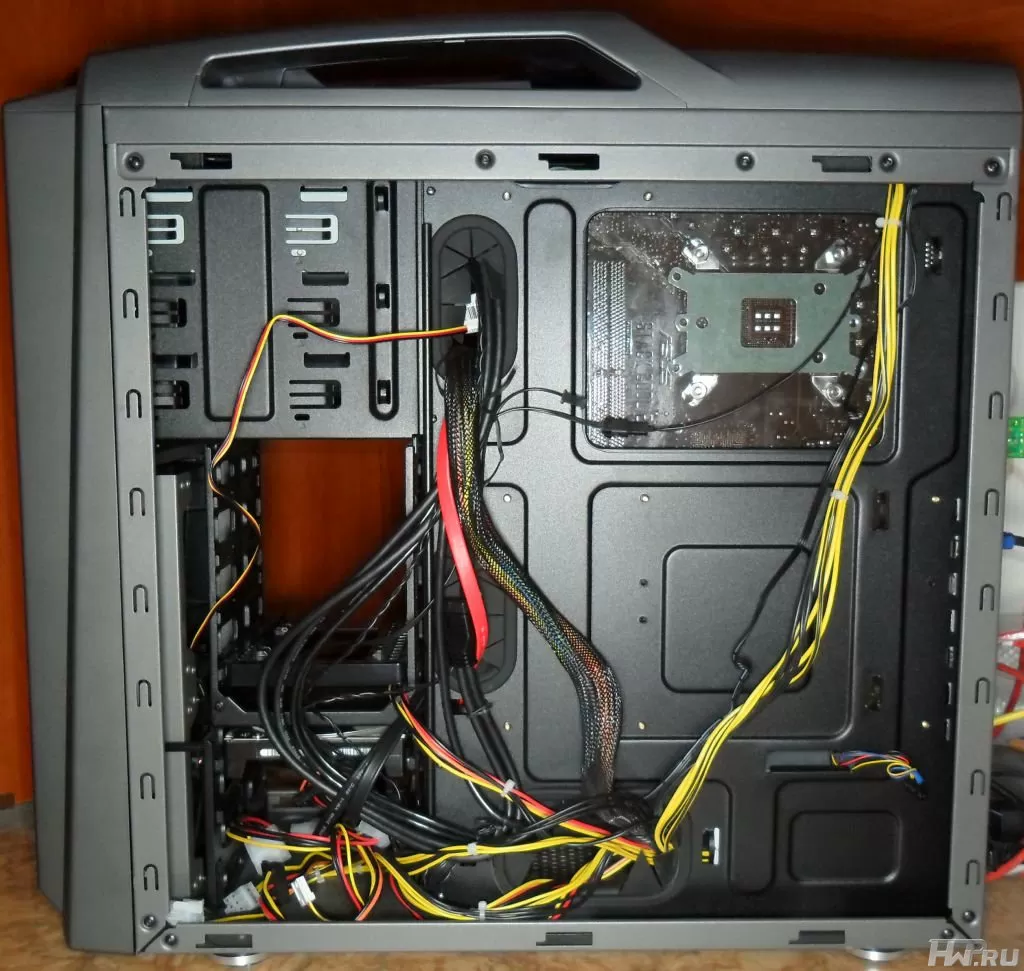

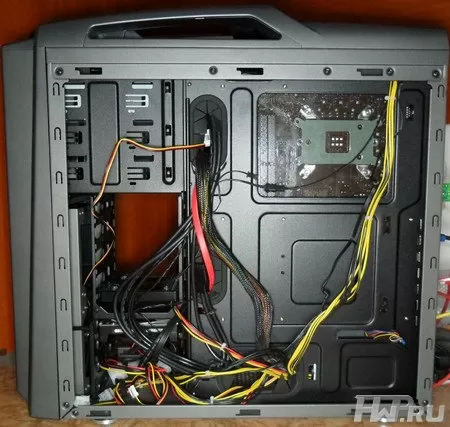

Вид с обратной стороны тоже вполне себе красивый. Очень много свободного места даже после укладки проводов. Излишки проводов и свободные "хвосты" можно или просто закинуть в отсеки для жестких дисков, или аккуратно расположить за материнской платой. На поддоне материнской платы имеются несколько специальных ушек-выемок, к которым можно прикрепить провода с помощью стяжек. Легко установить дополнительные накопители или дополнительные вентиляторы уже после того, как вся система собрана. Отличный доступ к задней части материнской платы в области процессора. В CM Storm Scout 2 легко поменять и блок питания, и даже материнскую плату. В таком просторе это делается очень просто и без лишних хлопот.

Тестирование Cooler Master Storm Scout 2

Компоненты установлены, пора приступать к тестированию. Учитывая огромный потенциал корпуса в виде девяти 120 мм вентиляторов, сложно оценить максимальную производительность. Ведь всё будет зависеть исключительно от желаний пользователя - можно установить высокооборотистые пропеллеры и получить просто бешеный воздушный поток, но в этом случае придётся мириться с высоким уровнем шума. На такие жертвы не каждый решится пойти. И нельзя не принять во внимание их общую стоимость, ведь стоимость одного такого кулера может доходить до $15-20.

Другое дело - получить полностью бесшумную систему с сохранением низких температур компонентов системы. Поэтому мы решили провести тестирование корпуса по программе минимум: к штатному вентилятору мы добавили ещё два, один спереди напротив жесткого диска, и один сбоку напротив видеокарты. Разумеется, оба установлены на вдув. Штатному вентилятору выпал удел выгонять горячий воздух из корпуса, тем более что он стоит прямо рядом с процессорным кулером, в роли которого выступает Cooler Master TPC 812.

Обычно мы используем открытый тестовый стенд, соответственно каждый компонент системы не имеет дополнительного активного охлаждения. Особенно жарко приходится компонентам с пассивной системой охлаждения, например материнской плате и жесткому диску. Также наша тестовая видеокарта оснащена массивным радиатором без вентилятора, а потому при любой нагрузке отзывается резким ростом температуры. Соответственно, в продуваемом корпусе обстановка совершенно иная, но не без своих нюансов, о которых мы поговорим чуть позже.

И последнее что мы обязаны упомянуть перед тестированием, это скорости вращения вентиляторов. Штатный вентилятор корпуса вращается на скорости около 900 об/мин, два дополнительно установленных имеют скорость около 1000 об/мин. Процессорный кулер также выведен на скорость в 900 об/мин. Всё это позволяет добиться бесшумной работы системы, что позволяет даже спать в помещении, где установлен компьютер.

Напомним конфигурацию тестовой системы:

• CPU: Intel Xeon 3220 (4 ядра, 8 Мб L2, TDP 105 Wt)
• M/b: ASUS P5B Deluxe
• Video: nVidia 7600GS Passive
• 4 Gb RAM DDR-II
• Windows 7
• OCCT

Стопроцентную нагрузку на процессор обеспечивает утилита OCCT, которую мы запускаем на 10 минут. Для видеокарты мы использовали утилиту Furmark с аналогичными временными рамками. Нагрузку на HDD инициировали запуском дефрагментации (штатной функцией Windows). Но для начала глянем на цифры, полученные в режиме простоя.

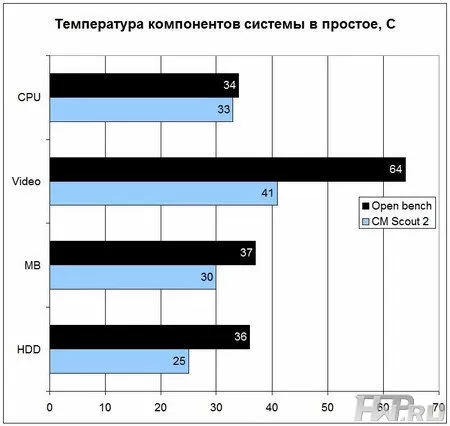

За счёт обдува большими тихоходными вентиляторами почти все компоненты системы потеряли от 7 до 23 градусов. Больше всего сбросила видеокарта, так как кулер на боковой стенке дует именно в область слотов разрешения на материнской плате. И двумя кулерами можно снабжать прохладным забортным воздухом даже большую видеокарту с большим же радиатором.

Также стоит отметить, что на открытом тестовом стенде жесткий диск прогревается до 36 градусов. Под активным охлаждением 80мм кулера температура падает до 31 градуса. Но в корпусе результат получается ещё лучше - всего 25 градусов. Более того, даже на процессоре получилось добиться выигрыша, пусть и на один градус.

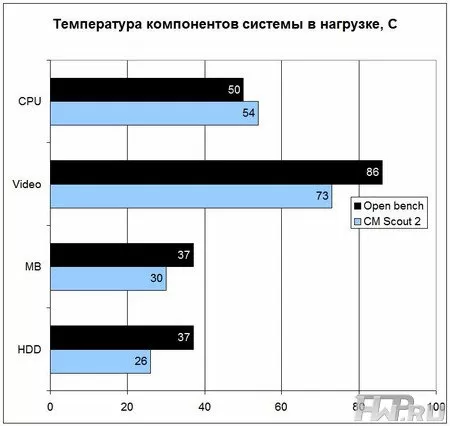

В нагрузке у видеокарты разрыв заметно сократился, но всё равно в корпусе она чувствует себя заметно лучше - 73 градуса против критических 86. А вот процессору стало жарче на 4 градуса, нежели в открытом стенде. И тому есть логическое объяснение. Фактически на выдув трудятся два вентилятора - штатный на задней стенке и 80мм вентилятор блока питания. А нагоняется воздух двумя 120мм вентиляторами, то есть перевес в пользу вдува. Штатный вентилятор на задней стенке просто не успевает выводить горячий воздух от процессора и других компонентов. Потому неплохо бы добавить хотя бы ещё один сверху, а в идеале - два. В этом случае разница температур стала бы меньше. И не забываем что мы используем очень эффективный кулер-башню, который чувствителен к температуре окружающей среды. А в корпусе по определению жарче, чем снаружи, не холодильник же.

Попробуем резюмировать. Используя тихие низкооборотистые вентиляторы можно добиться баланса в охлаждении и уровне шума. Но корпус отлично годится и для экстремальных условий работы, все посадочные места для дополнительных кулеров находятся в самых необходимых местах, обеспечивая непосредственный обдув всех горячих компонентов системы. Пожалуй, единственная задача пользователя - соблюсти соотношение производительности на вдув и выдув. При этом желательно иметь небольшой перевес в сторону выдува, но никак не наоборот. В этот момент всегда вспоминается старая фраза, не помню где увиденная: "Главное на выдув вентилятор поставить, а уж в корпус как попасть - воздух сам путь найдёт".

Технические характеристики Cooler Master Storm Scout 2:

Упаковка и комплектация Cooler Master Storm Scout 2

Корпус поставляется в огромной коробке. Картон плотный, к качеству полиграфии претензий нет. Транспортировочные ручки находятся по бокам. Корпус надёжно защищен транспортировочными вставками из пенопласта.

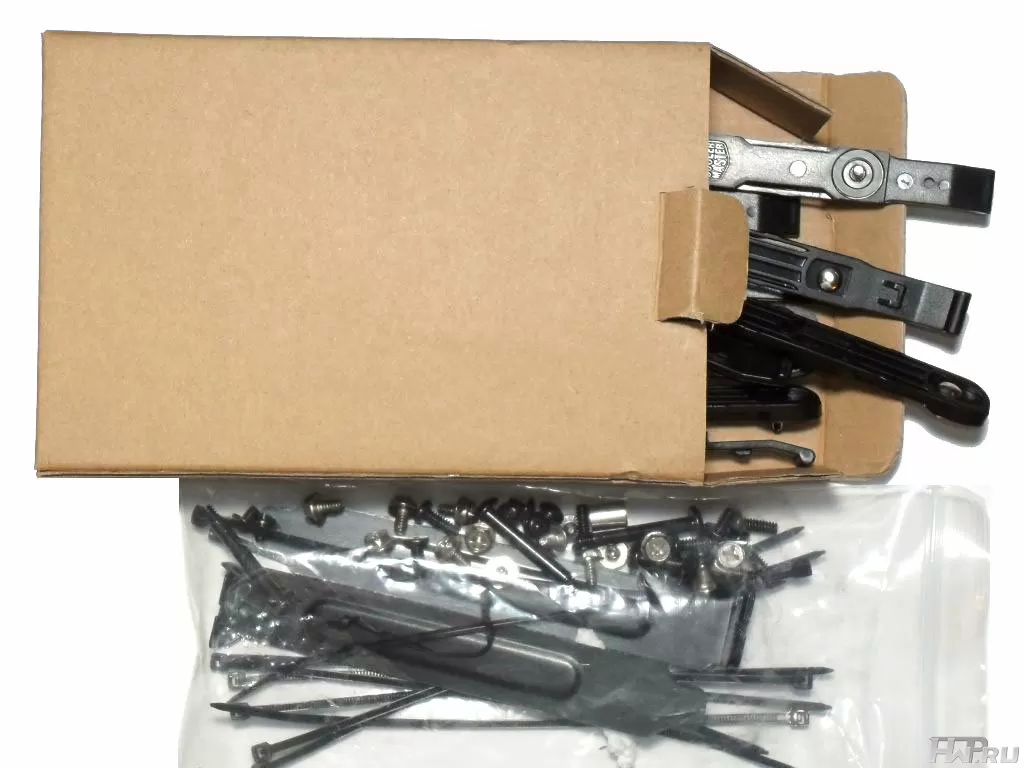

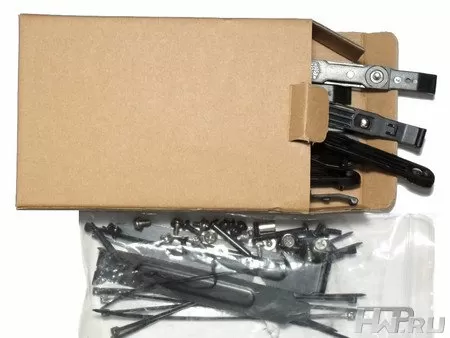

Коробочка с комплектующими включает в себя: внешний спикер, комплект салазок для жестких дисков, стойки для материнской платы, набор черных болтов для крепления материнской платы и накопителей, длинные болты для крепления фронтальных, а также нейлоновые стяжки того же черного цвета. Имеется даже бита для удобного закручивания стоек с помощью крестовой отвёртки. Всё что нужно - всё в комплекте, большего и не требуется.

Цена вопроса

На момент написания статьи корпус CM Storm Scout 2 можно было приобрести по цене около 4000 рублей. Комплектация Advanced стоит в среднем на 500 рублей дороже. А вот белый вариант корпуса (модель Ghost) стоит те же 4000 рублей. Все цены приведены за корпус без блока питания.

Выводы

Корпус CM Storm Scout 2 получился очень удачным, но не без недостатков. Хотя из тех, которые реально являются недостатками, можно отметить только один - отсутствие фильтров как таковых.

Но в остальном это практически идеальный корпус. Он будет отличным выбором для тех пользователей, кто любит качественные вещи и не готов устанавливать дорогие компоненты в дешёвый корпус, который может быть и не оставит на руках парочку свежих царапин, но банально не будет радовать.

Scout 2 очень удобен в сборке и изготовлен из толстой стали. Любители LANParty, которым важна и красота корпуса, и удобство переноски, и производительное охлаждение игрового "железа", поймут, что у Scout 2 всё это есть - и дизайн, и окошко (с крутым затемнением) для обзора внутренностей, и обилие кулеров для качественного охлаждения.

Ну а если вы из тех, кто получает удовольствие от того, что постоянно улучшает свой компьютер, занимается разгоном, настройкой, апгрейдом, то для вас это - просто подарок, потому что Scout 2 позволит вам получить доступ к содержимому компьютера с любой стороны, поменять любой компонент отдельно. Здесь ничто ничему не мешается, и вы можете экспериментировать с конфигурацией своего любимого компьютера бесконечно. Одних только схем охлаждения могут быть десятки.

Трудно сказать, к какой части пользователей я могу отнести себя, но для себя я выбор уже сделал - этот корпус будет основой моего компьютера, я долго искал идеал, и видимо я его нашел.

Лутовинов Максим (aka. Kok)
     01/10.2013
