Обзор корпуса Zalman GS1000 Plus - черный бриллиант

Введение

Zalman – марка особая. Ассоциируется с люксовыми продуктами, поэтому практически любой продукт компании притягателен. Для российского рынка осенью сего года корейцы начали массовые поставки корпусов GS1000 Plus, которые являются не просто модификацией серии, а законченным произведением.

Мы все помним, как начинала Zalman покорение рынка корпусов, предлагая революционные кейсы TNN-500 / TNN-300, что обеспечивали безвентиляторное охлаждение. Постепенно компания освоилась, предложив публике мультимедийные HTPC-корпуса, что не получили большого распространения, по крайней мере в нашей стране. И вот, наконец, корейцы рискнули выйти с настольными корпусами, причем начали не с Middle, а с Full-Tower (это стремление к «люксовости» ничем не убить). И в этом диапазоне есть модели попроще – MS1000 и покруче - GS1000 Plus (которую мы и рассмотрим). Обратите внимание на цифру 1000, она обозначает начало серии, возможно, мы увидим вариации этих корпусов.

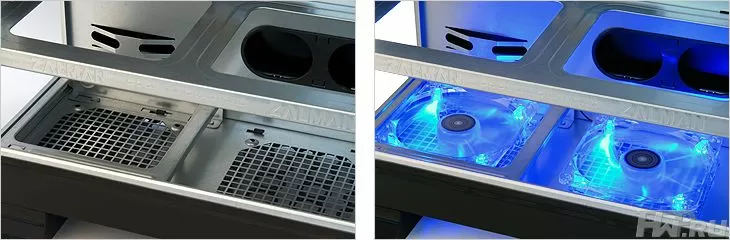

Модель GS1000 появилась в конце прошлого года. И выход первого Full-Tower корпуса настольной серии от Zalman был омрачен одной деталью – винчестеры были лишены обдува передних вентиляторов. Самое интересное - разработчики оставили место под нижний вентилятор, но даже если взять низкопрофильный (высотой 10 мм) вентилятор, то его нельзя было прикрутить винтиками, можно было просто положить, скрутив чем-нибудь типа бечевки. Но и в этом случае обдув был, честно говоря, никакой, т.к. первый же винчестер задерживал поток воздуха для остальных HDD в системе.

Неудачный просчет инженеров привел к тому, что модель большую популярность не сыскала и пришлось исправлять ошибку уже в модификации Plus, к обозрению которой мы, наконец, приходим.

Характеристики Zalman GS1000 Plus

• Форм-фактор: Full Tower
• Стандарт поддерживаемых мат. плат: mATX, ATX и EATX
• Цвет: чёрный
• Материал: сталь (шасси), пластик (передняя панель, крыша, ножки)
• Система охлаждения
  • Передние вентиляторы: 2x92 мм
  • Верхние вентиляторы: 120 мм, 120 мм (опционально)
  • Нижние вентиляторы: 2x120 мм (опционально)
  • Задний вентилятор: 120 мм
• Внешние разъёмы: eSATA, 2 x USB2.0, Mic in, Audio out (HD-Ready)
  • Мест под 3,5" винчестеры: 6 + 2 (вместо оптических проводов)
  • Мест под 5,25" устройства: 4 (оптические приводы, реобасы, панели)
  • Мест под 3,5" внешние устройства: 1 (флоппи-дисковод, вместо оптического провода)
  • Разъёмов расширения: 7
• Блок питания в комплекте: нет
• Отверстие отверстия под СВО трубки: 2 x 2 см
• Горячее подключение 3-х из 6-ти винчестеров,
• Габариты (Ш, В, Г): 240х570х640 мм
• Вес (нетто): 13,5 кг
• Гарантия: 2 года
• Цена: 6300 р.

Отличия GS1000 Plus от GS1000

• Наличие отсеков для двух передних вентиляторов.
• Перфорированные заглушки (там, где карты расширения).
• Внешний интерфейс eSata вместо Firewire.
• Черный, а не зеленый текстолит backplane (плата горячего подключения винчестеров)
• Третья нога, которая может быть установлена посередине.

Zalman GS1000 Plus: гламурненько

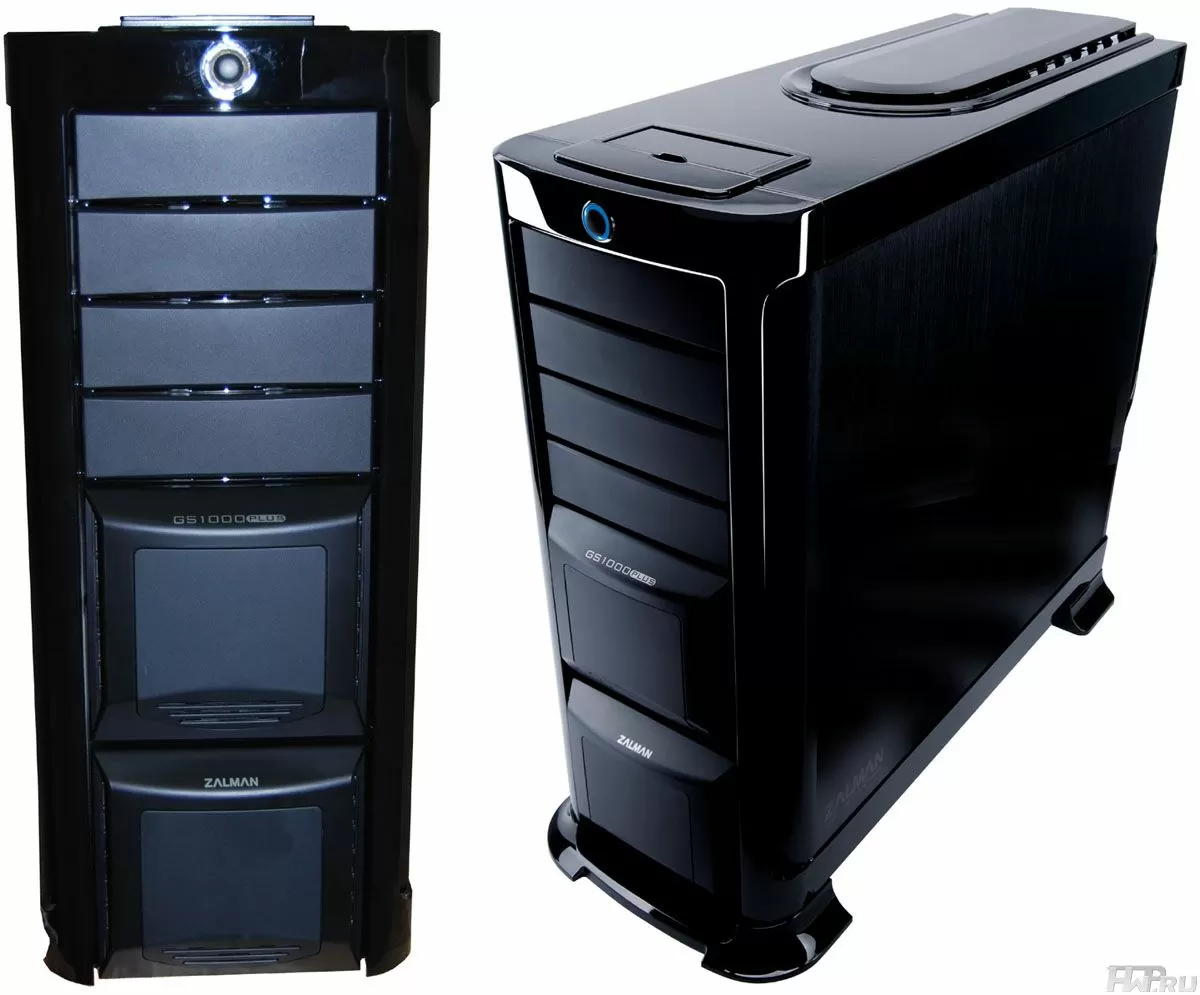

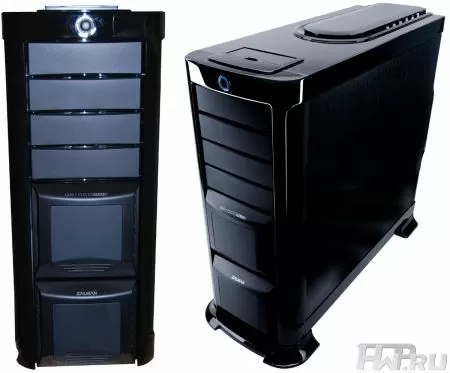

Чем притягивает взгляд корпус серии GS1000 Plus?

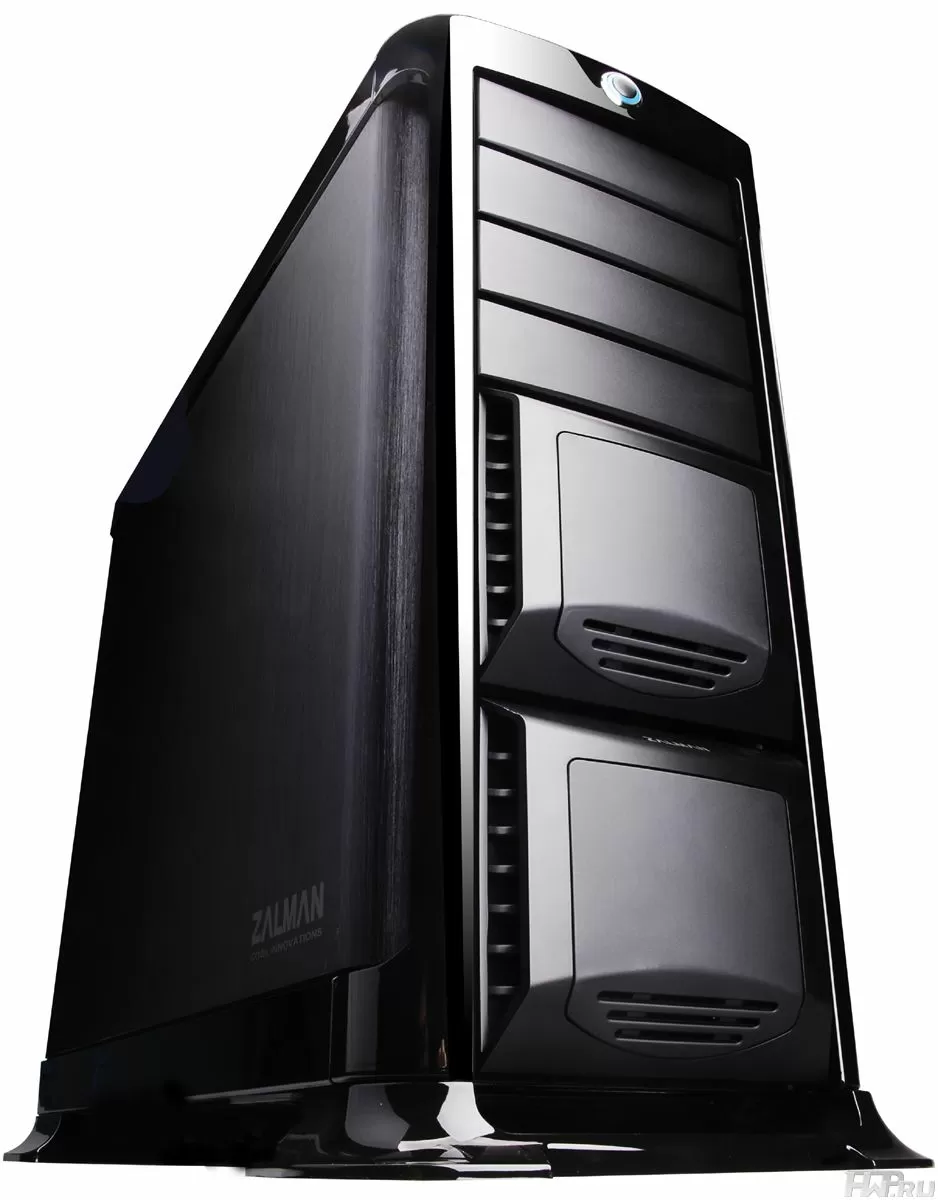

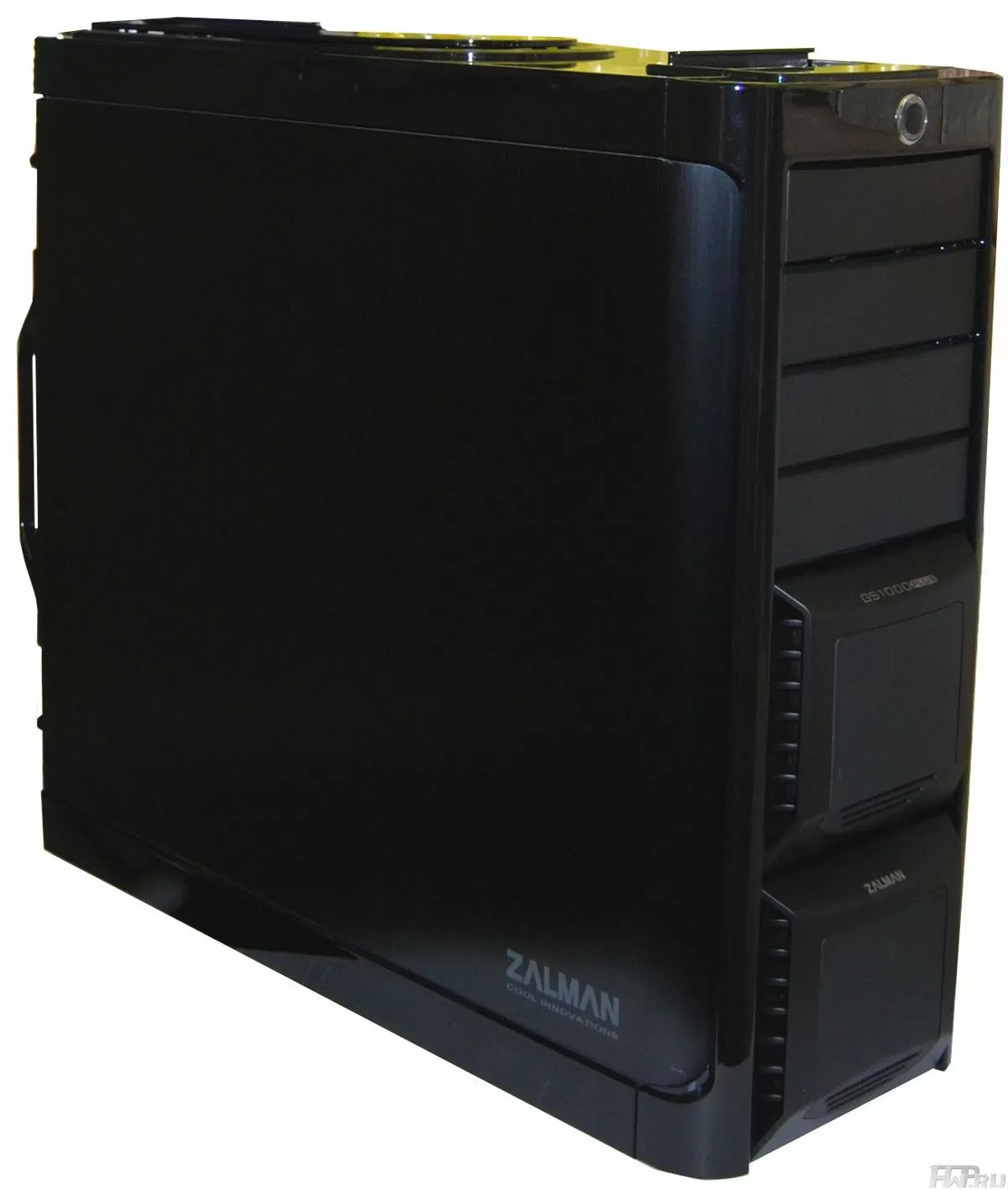

Вот смотришь на такой и думаешь – точно Zalman, вспоминая массивные черного цвета продукты: Reserator Plus или TNN. Монументально красиво, представительно. Даже пластиковые лаковые окантовки не выглядят дешево, а матовые перед и боковины добавляют какого-то спокойствия, отстраненности.

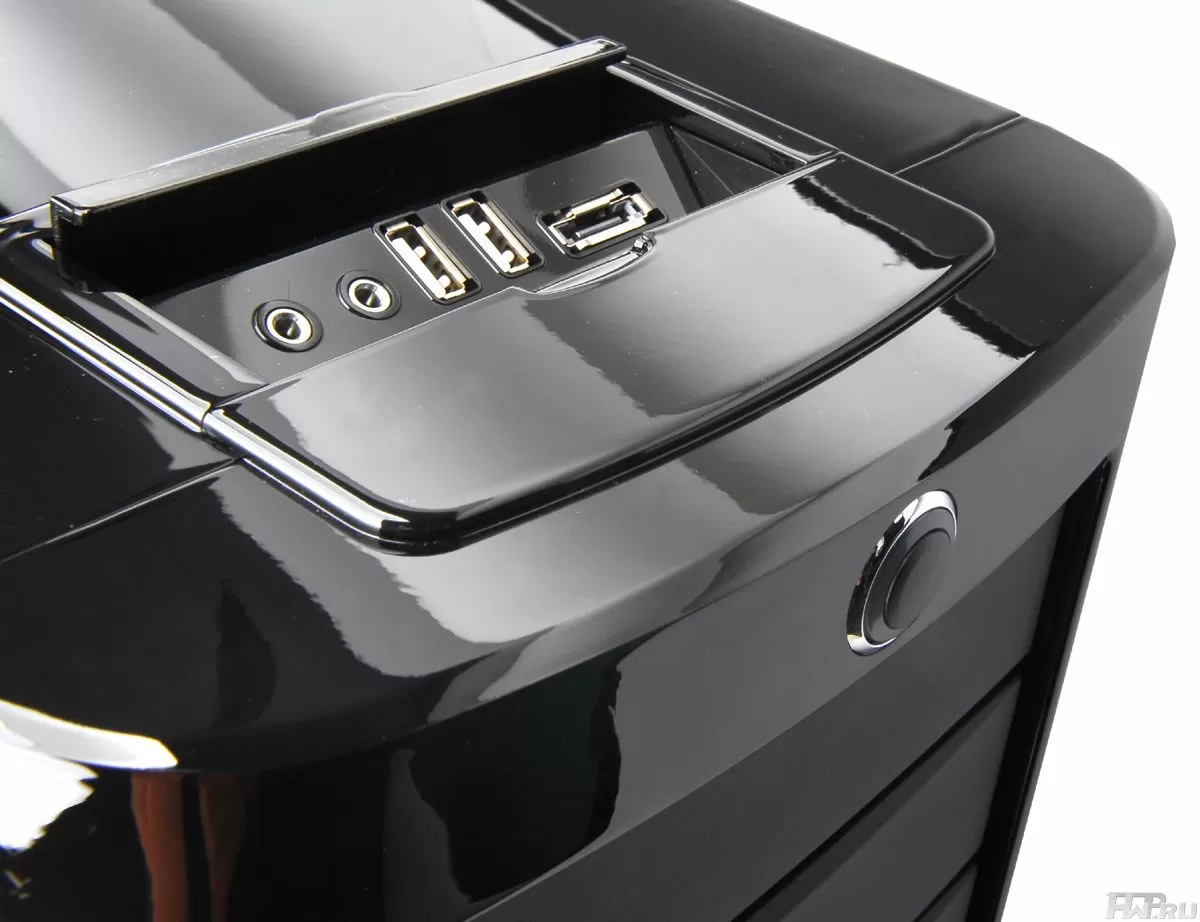

Сверху (как люк в дорогой машине) плавно откидывается крышка, оголяя интерфейсы, каждый их которых подписан.

Ножки закругленные и массивные, они добавляют устойчивость большому корпусу. Если в Zalman GS1000 Plus добавить среднюю «третью ногу» из комплекта, то корпус будет непоколебим, как скала. А можно ставить корпус и вообще без подставок (они довольно легко снимаются), но тогда конструкция немного теряет основательности и внешне, и по сути. Ведь ножки не только поднимают кейс, они гасят вибрацию и предотвращают скольжение, благодаря прямоугольным прорезиненным вставкам.

Немного шарма добавляют две дверцы, прикрывающие доступ к винчестерам, которые откидываются, как деки аппаратуры. Воистину, Zalman представил продукт, которым разработчик может гордиться.

Zalman GS1000 Plus - статненько

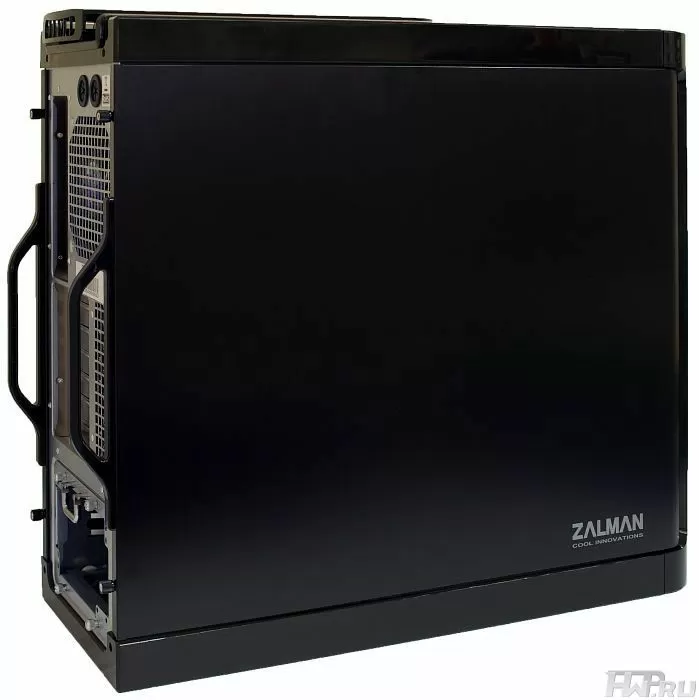

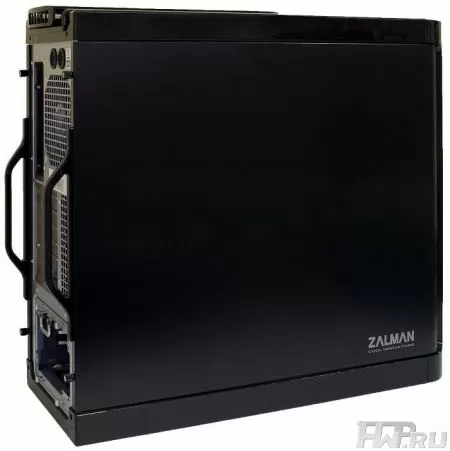

Открывая корпус, испытываешь смешанные чувства: первое – от большой ручки и удобной ручки боковой панели, второе – от того, что сталь боковых стенок кажется слишком уж тонкой, но в то же время жёсткой, не дребезжащей.

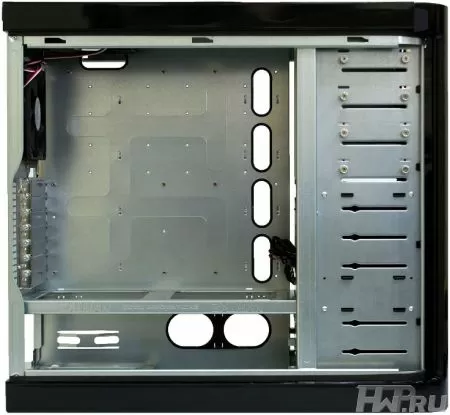

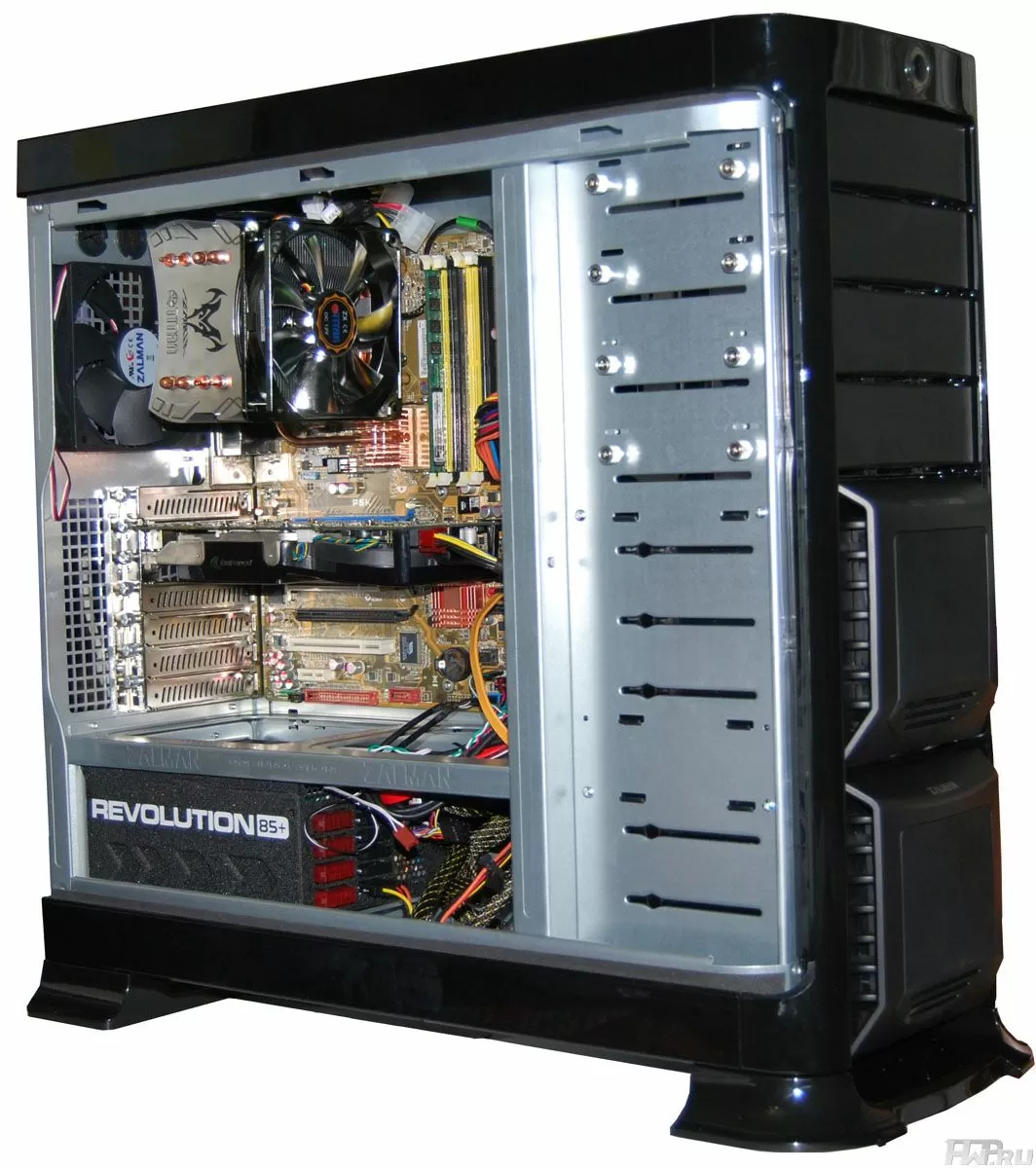

Внутри шасси кажется очень прочным, неубиваемым, свободного места – полно, «танцуй не хочу».

Расстояние от системной платы до верха (если снять вентилятор) – 5 см, высота CPU кулера - не более 18 см, хватит даже для установки Scythe Orochi. Монструозный БП Enermax REVOLUTION 85+ просто тонет, хотя это одна из самых длинных моделей в индустрии.

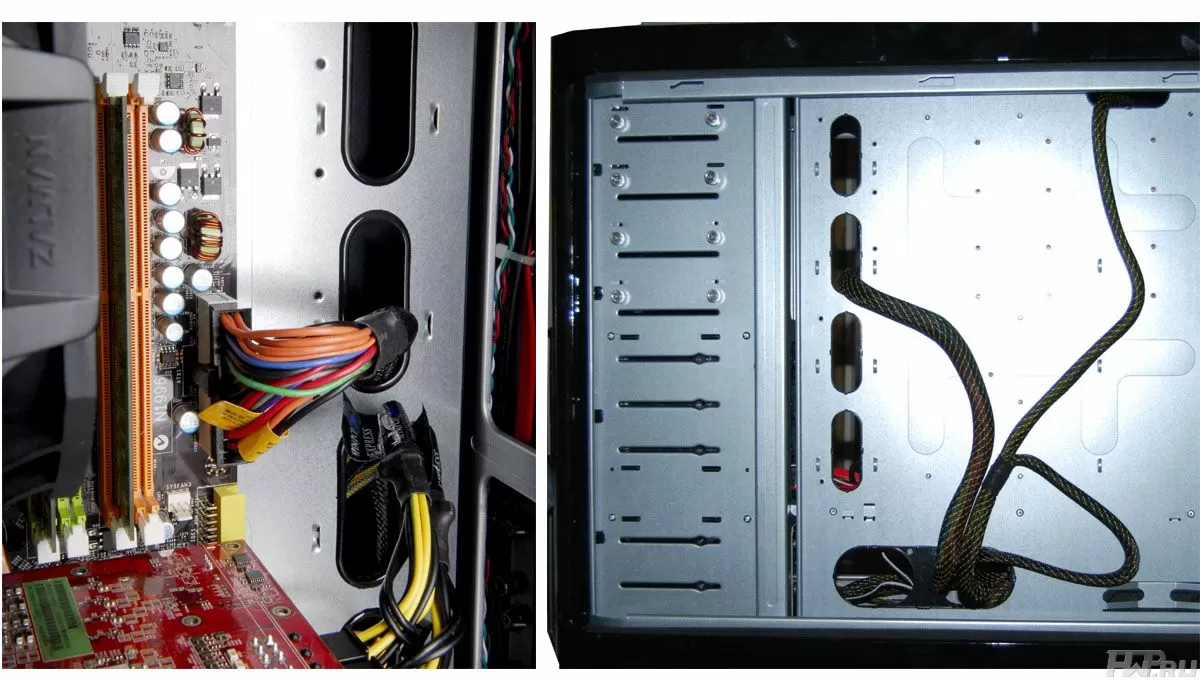

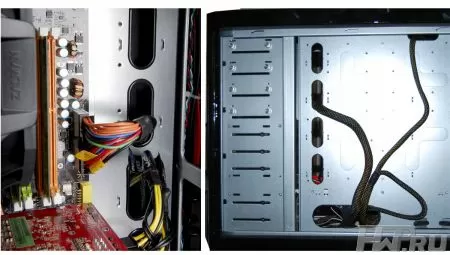

Что касается видеокарты – то под нее отведено 34 см, в то время, как больше 28 см (Radeon HD 5870 –самая длинная современная видеокарта) и не требуется. Все шлейфы и кабели прячутся за системной платой, в т.ч. удобно проводить кабель питания процессора, если разъем находится слева вверху, т.к. для этого выделена еще одна прорезь.

Кстати, все прорези по краям обрамлены пластиком, так что ни одна из жил кабелей не будет сдавлена или порезана. Область блока питания отделена каркасом и сделано это скорее для увеличения жёсткости корпуса. Блок винчестеров и приводов имеет массивную П-образную балку, что также придает жесткости. Стенки ставятся очень плотно, какие-либо вибрации и шатания исключены.

Zalman GS1000 Plus: особенности сборки

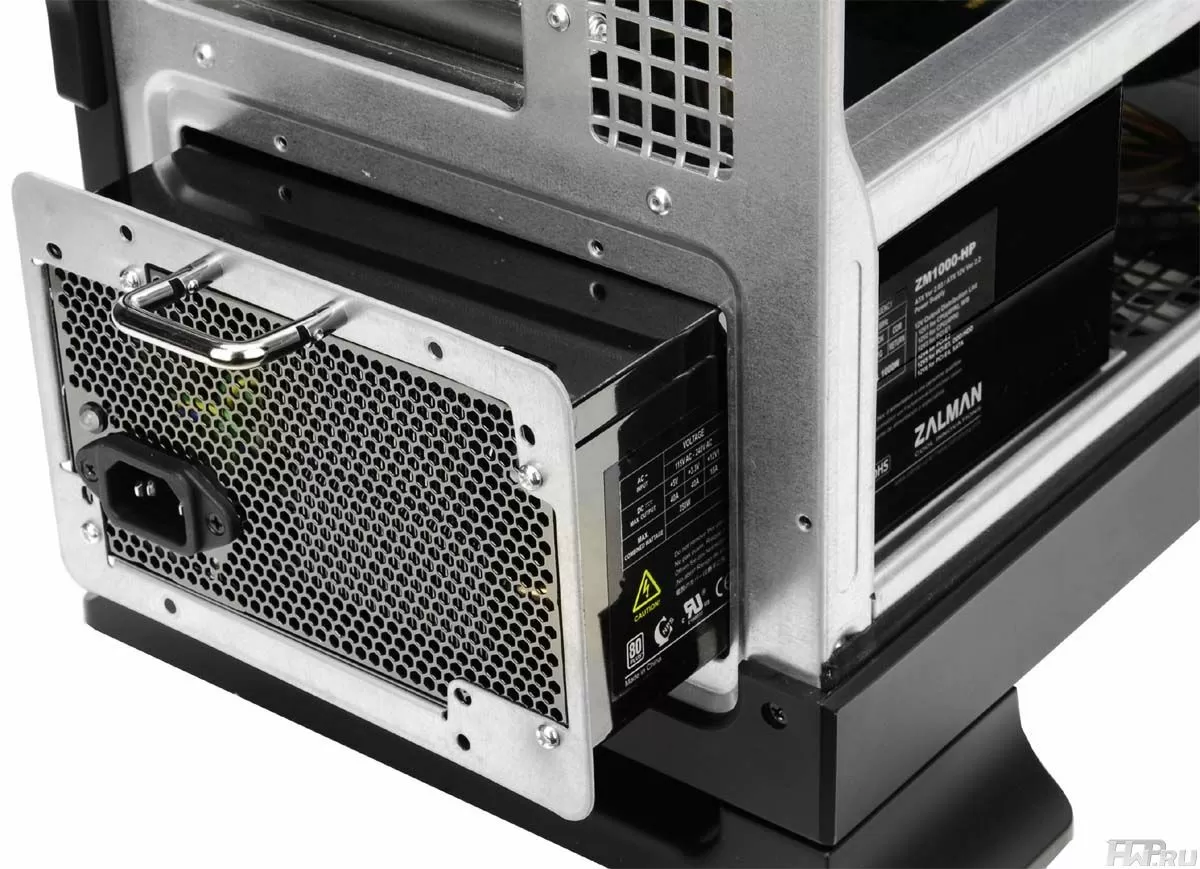

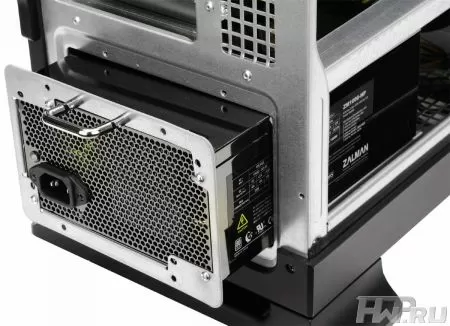

Чтобы установить блок питания, нужно привинтить к нему заднюю рамку (позиционировать можно вентилятором вниз или вверх), далее модель въезжает на своё законное место по роликам.

Иначе, изнутри, блок питания не поставишь - слишком высокие бортики. Карты расширения крепятся на винтики, может и правильно, что Zalman не заморачивается безотверочной системой крепления видео/звуковых и других плат. Не у всех разработчиков это получается, есть только 1-2 удачных примеров, например, Lancool PC-K62.

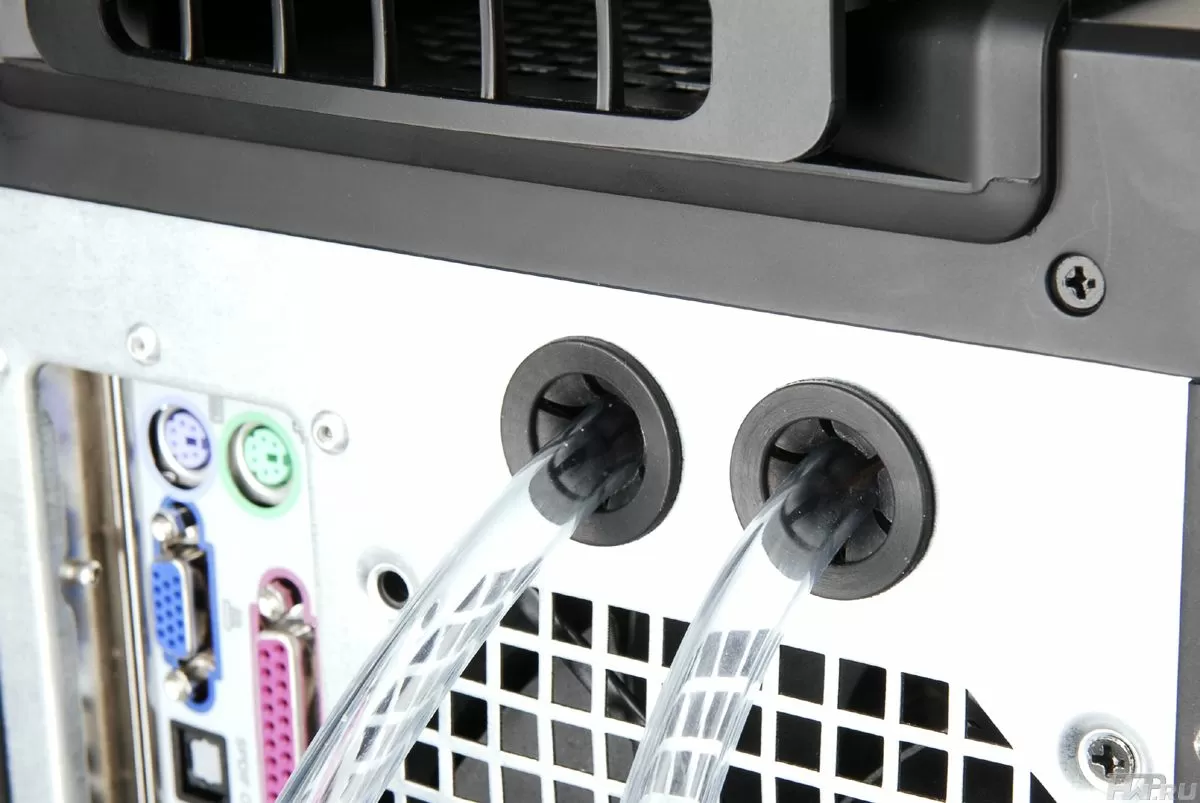

Если - любитель «водянок», то не забывайте, что кейс имеет два 2 см отверстия для шлангов СВО, с резиновыми шторками.

Чтобы установить второй верхний 120 мм вентилятор или убрать первый из них, нужно снимать верхнюю крышку корпуса. Чтобы установить DVD-привод, нужно снять две боковые стенки и отвинтить два несъемных винтика, по одному на каждую из сторон, далее вытащить лоток, совмещенный с передней заглушкой. Останется установить привод и прикрутить его с двух сторон на 2 (по диагонали) или 4 винта по желанию.

В комплекте есть заглушка под 3,5" внешние устройства, так что у тех, кто ностальгирует по-старому доброму флопповоду или желает использовать «столь-форматный» картридер нет причин для беспокойства.

Zalman GS1000 Plus: HDD-массивность

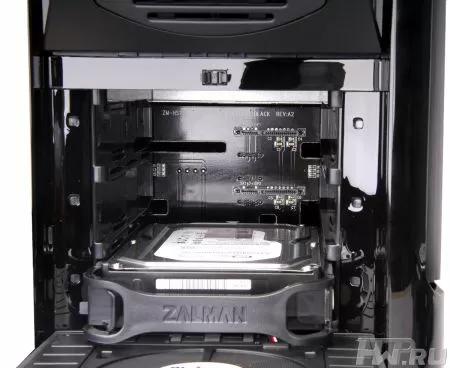

О винчестерах следует поговорить отдельно. Мечтали ли вы, не разбирая «системник», инсталлировать винчестер, причем в работающий компьютер? Много раз, разбирая мобил-рэки с безвинтовым горячим подключением, я думал – а почему бы разработчикам сразу не организовать SATA-док-станцию. И вот Zalman осуществил эти мечтания и сделал возможным горячее подключение 3-х из 6-ти винчестеров, которые находятся в нижней корзине.

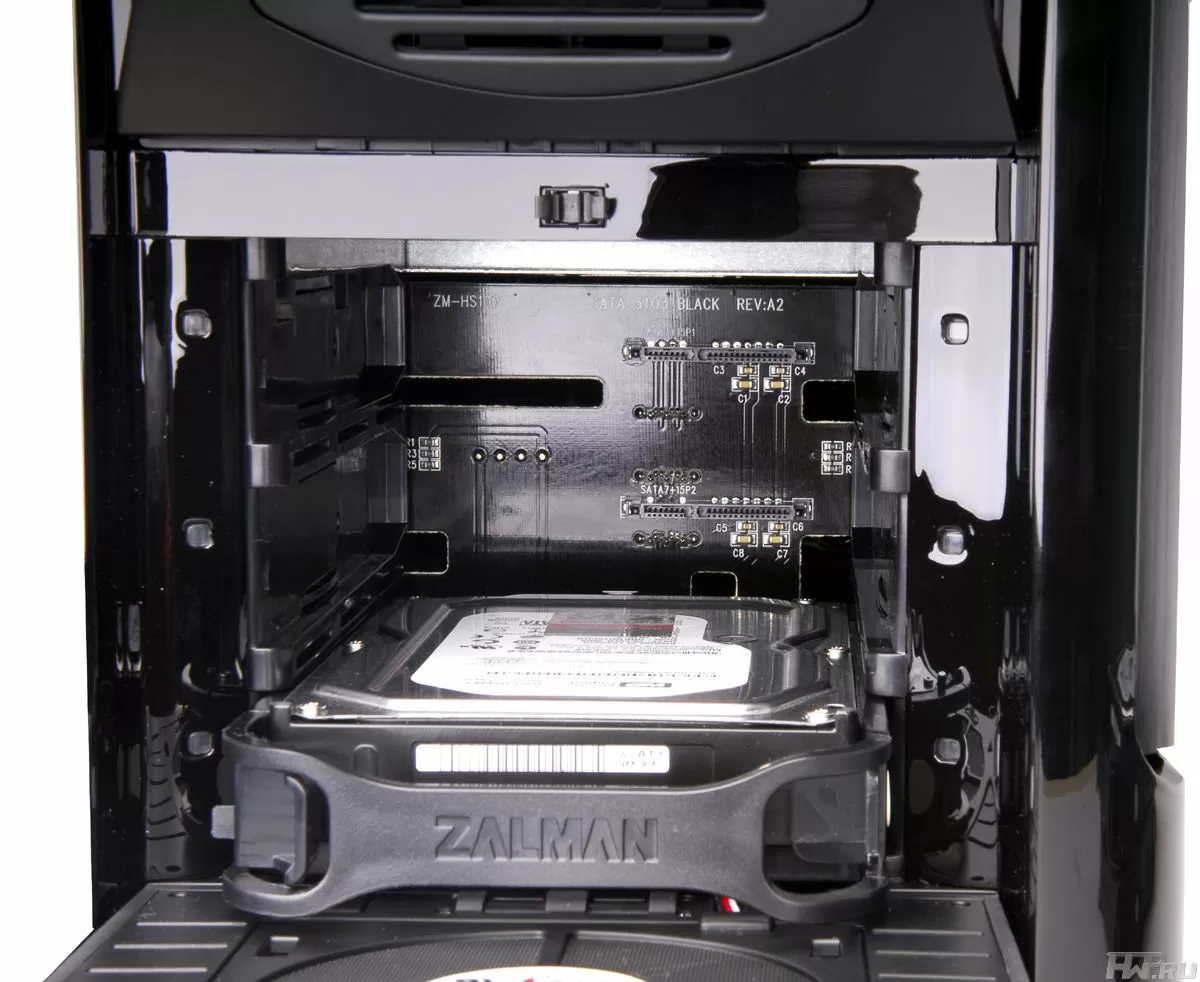

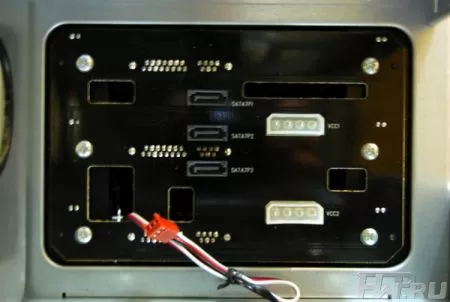

Backplane (плата горячего подключения винчестеров) своего рода удлинитель, хотя и не простой. Да, к стенке нужно подвести SATA-кабели, но вот для питания достаточно двух molex коннекторов от БП. Мудрое решение – экономия коннекторов и кабелей плюс учёт того фактора, что многие пользователи имеют БП с ограниченным числом SATA-коннекторов.

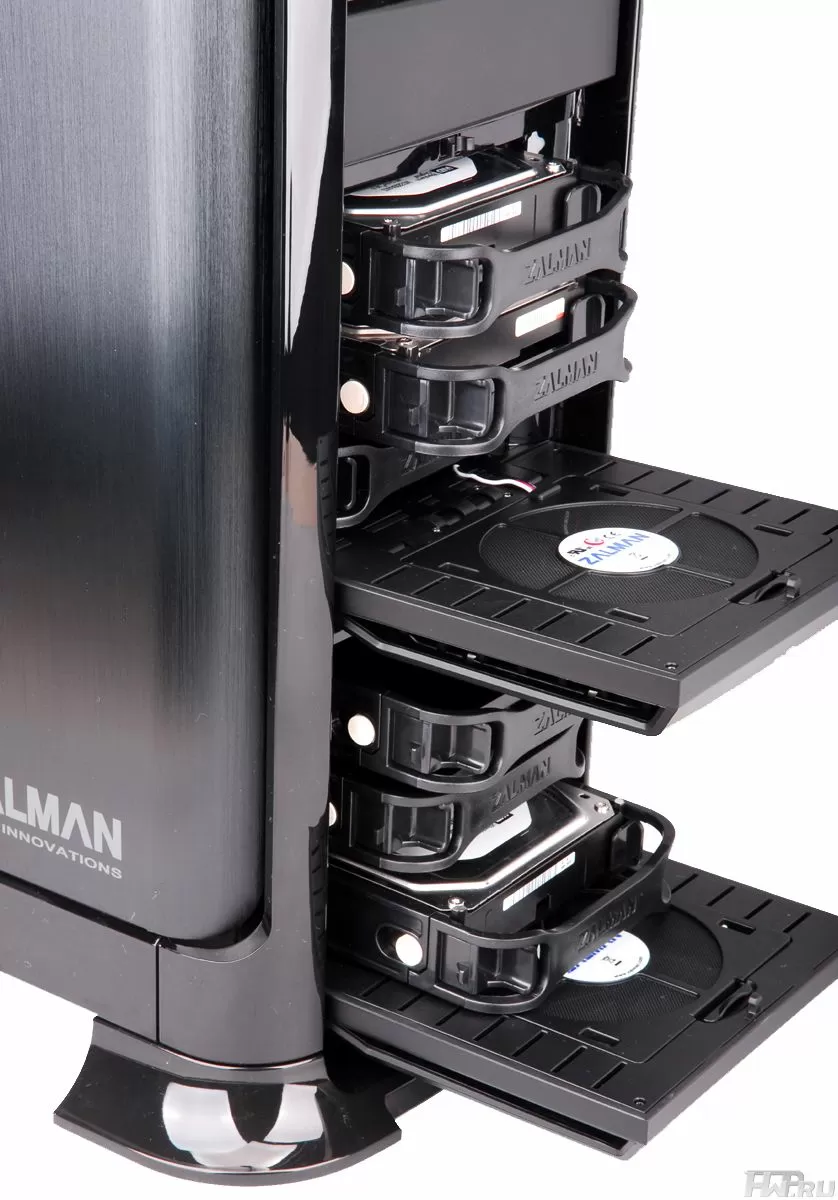

Итак, чтобы подсоединить новый винчестер – достаточно легким нажатием откинуть крышку, выкрутить пластиковый лоток, вставить в него винчестер и установить обратно. Всё, можно пользоваться!

Некоторые пользователи считают, что хорошо, что вторая (верхняя) корзина лишена горячего SATA подключения, потому что позволяет разместить IDE, SCSI, SAS - диски. Может это и так, но в абсолютном большинстве домашних ПК устанавливаются SATA-диски, впрочем, этот вопрос можно решить, т.к. Zalman предлагает опционально купить еще одну «плату горячего подключения».

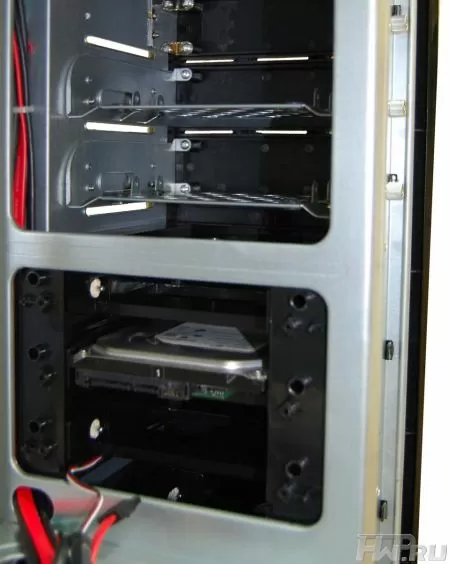

Два 5" отсека над корзинами винчестеров имеют лотки, которые можно использовать для инсталляции дополнительных жестких дисков. Таким образом, GS1000 Plus может без дополнительных приспособлений разместить в себе 8 HDD, что особенно актуально в нашу torrent-эпоху.

Zalman GS1000 Plus: антивибрационно

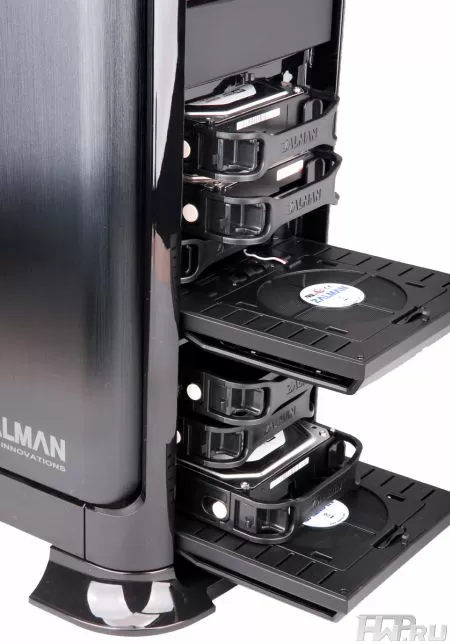

Продолжая начатую HDD-тему, отметим, что в крышки, за которыми спрятаны отсеки с жесткими дисками, - откидные, и имеют встроенные 92 мм вентиляторы, причем толщиной 10 мм (а не 25 мм как обычно), чтобы удачно вписаться в концепт.

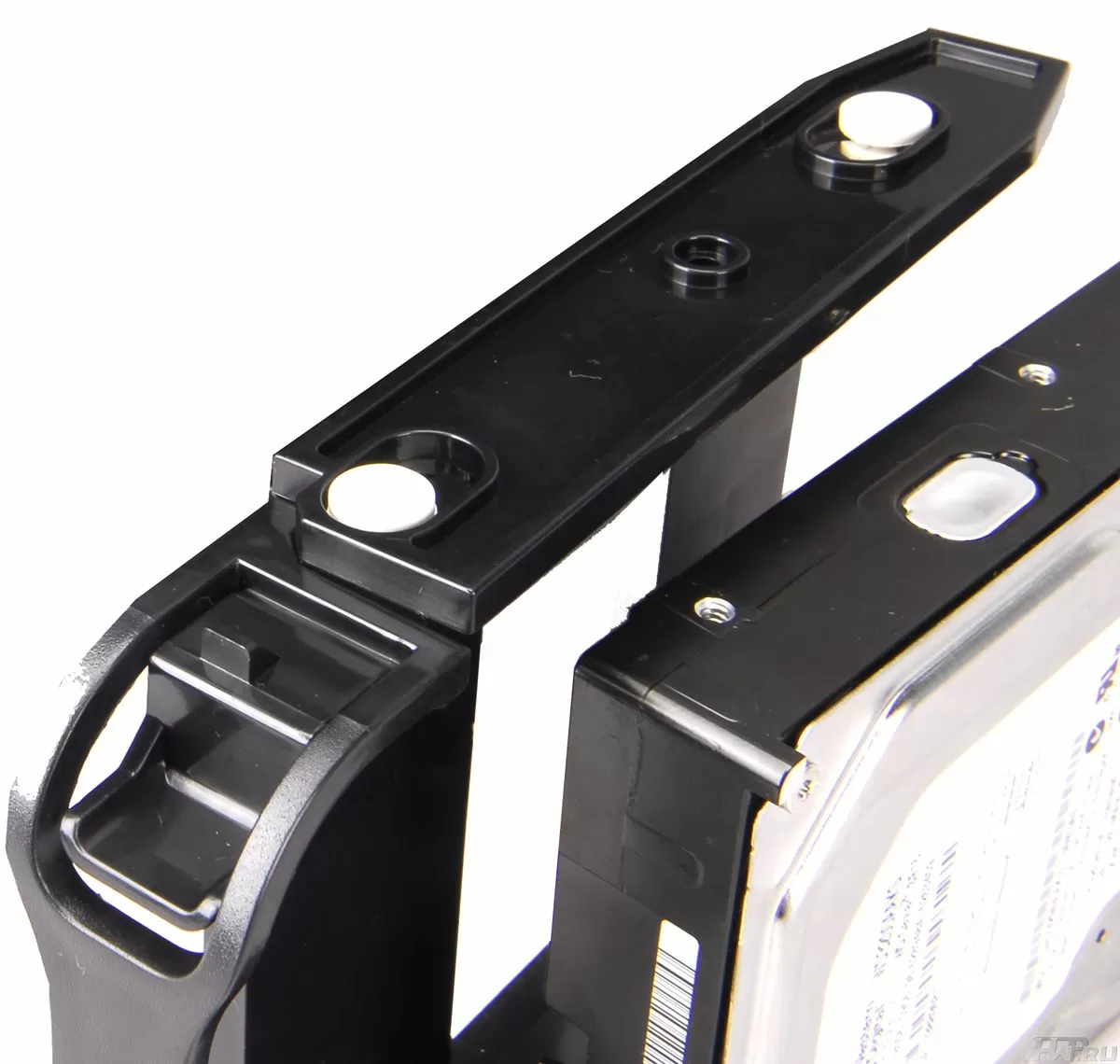

Забор воздуха осуществляется слева и справа, через соответствующие вентиляционные отверстия с пылевыми фильтрами. Лотки для 6 винчестеров оснащены резиновыми подушками, предотвращающими вибрацию.

На практике многие 7200 rpm всё равно вибрируют, хотя уже не так слышно, а вот вибрации винчестера WD серии GREEN с частотой вращения шпинделя в 5400 об/мин и ёмкостью 1 Тбайт не ощущается – проверено.

Дополнительные два винчестера крепятся с применением резиновых прокладок под головками винтов. С точки зрений противостояния вибрации такое решение менее эффективно, чем только что рассмотренное выше. Вообще нам показалось, что добавочные места лучше всего использовать для SSD-накопителей, тем более, что им не требуется охлаждения.

И передние, и верхний, и задний вентиляторы помимо стандартного molex контакта имеют 3 pin разъемы, что позволяет подключаться к системной плате, которая возьмет управление охлаждением на себя. Подсоединив их к нашей системной плате ASUS P5K Premium, мы получили в целом довольно тихую систему. Хотя любителям особой тишины (чтобы даже ночью – комфорт для уха) советуем пользоваться реобасом.

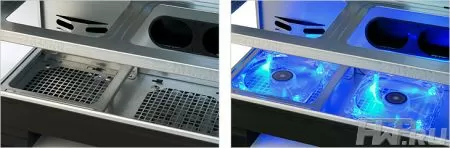

Если собирается высокопроизводительная вычислительная или игровая станция (с 2-4 видеокартами), то имеет смысл установить дополнительные верхний и нижний 120 мм вентиляторы. Еще, если применяется безвинтеляторный или очень мощный БП с довольно прожорливой системой, то можно установить 120 мм вентилятор и под БП, чтобы нагнетал в него воздух, благо высота забора этого воздуха благодаря ножка довольно большая – 3.5 см.

Но, в принципе, для большинства систем включающих мощный разогнанный 4 –ядерный процессор, топовый 3D-акселератор и 6 винчестеров, вполне можно обойтись только вентиляторами, обдувающими жесткие диски и задним «карлсоном». Кстати, о винчестерах, максимальная температура в тихом режиме работы (92 мм, 1000 rpm) не превысила 39 градусов, что является отличным результатом. В режиме простая эта цифра падала до 33-35, что также является достойным результатом.

Температуры процессора, системной платы и других компонентов также не вызвали у нас раздражения. А уж если использовать кейс в нормальном режиме, то можно сказать, что перед нами холодильник для компонентов.

Итоги

Zalman GS1000 Plus - продукт, великолепный во всех отношениях, за что получает награду за уникальный дизайн.

Нельзя называть его идеальным, нет. Допустим, он проигрывает Antec P183 в том, что не имеет стенок, снабженных звукопоглощающим материалом (впрочем, можно вручную оклеить GS1000 Plus подобным материалом и нивелировать разницу). Однако безупречный внешний вид и горячее «винчестерное» подключение плюс возможность установки до 8 винчестеров делают этот корпус отличным выбором для тех, кому нужна мощная, прожорливая игровая или рабочая машина.

Официальный сайт Zalman - www.zalman.co.kr

Константин Иванов
24/11.2009
