Обзор кулера для ноутбука Titan Fan Pad

Введение

Кулеры для ноутбуков появились достаточно давно. Ноутбуки в отличие от обычных настольных компьютеров и даже компьютеров, собранных на базе barebone комплектов, представляют собой готовые решения, в которые достаточно сложно внести какие-либо конструктивные изменения. Как правило, конструкция ноутбука рассчитывается оптимальным образом для того, чтобы компоненты компьютера не перегревались и работали стабильно. И сколь бы сложным это ни казалось, но производителям ноутбуков удаётся "впихнуть" в свои детища самые мощные в плане производительности и температуры процессоры. Современные ноутбуки используют процессоры с различным тепловыделением от нескольких Ватт до нескольких десятков Ватт. И для обычного пользователя поменять кулер на процессоре в ноутбуке становится непосильной задачей. Но не стоит забывать, что в компактном корпусе ноутбука кроме процессора установлены ещё и такие мощные компоненты, как жёсткий диск, системный чипсет и видеокарта, которые в своей сумме способны достаточно сильно нагреваться и испускать горячий воздух из-под клавиатуры, что, как вы понимаете, не добавляет комфорта при работе.

Очень многие ноутбуки забирают холодный воздух из атмосферы через свою нижнюю стенку. Стоит поставить такой компьютер на мягкую кровать ила в некоторых случаях на колени, как он начнёт перегреваться. Поэтому кулеры для ноутбуков имеют основную задачу - отвести тёплый воздух из-под ноутбука, чтобы он забирал в свою систему охлаждения только свежий поток, не подогретый на подходе к вентиляционным отверстиям.

Такие кулеры выглядят как плоские подставки для компьютеров и предлагаются многими производителями систем охлаждения для компьютеров. Сегодня мы рассмотрим один из таких кулеров, Titan Fan Pad.

Titan Fan Pad

Кулеры для ноутбуков, с одной стороны, обладают универсальностью, так как могут устанавливаться на компьютеры с любыми процессорами. С другой стороны, размер ноутбука, определяемый диагональю его матрицы, может заставить вас побегать в поисках кулера для вашего мобильного компьютера.

Характеристики Titan Fan Pad

Платформа Ноутбук с диагональю до 15"
Размер кулера, мм 325x263x18
Размеры вентиляторов, мм 60x60x10
Число вентиляторов 4
Подшипники подвески ротора Sleeve (подшипник скольжения)
Мощность вентилятора, Вт 2
Частота вращения пропеллера, об/мин 1900 - 2600
Производительность вентилятора, CFM до 40 CFM
Уровень шума, дБ до 24
Подключение вентилятора USB порт, опционально блок питания
Масса кулера, г 660
Наработка на отказ, ч. 25 000

Кулер имеет четыре вентилятора размерами 60x60x10 мм. Судя по размерам подставки, кулер может устанавливаться на ноутбуки с диагональю матрицы до 15". Питание кулера от порта USB, что наиболее удобно, чтобы пользоваться кулером как в дороге, так и дома. Опционально можно приобрести блок питания. Но посмотрим на сам Titan Fan Pad.

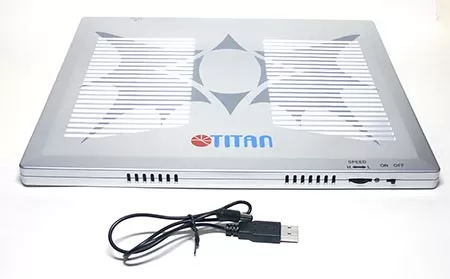

Кулер для ноутбука Titan Fan Pad

Кулер поставляется в большой картонной коробке. В комплекте к охладителю нет ничего, кроме кабеля питания, подключаемого к USB порту ноутбука. Это достаточно универсальный способ питания кулера, так как будет работать с любым компьютером и не потребует дополнительных блоков питания. Единственный недостаток в том, что Titan не сделала его разъём "проходным", чтобы кулер не занимал порт USB, которые в ноутбуках могут быть на вес золота.

Кулер для ноутбука Titan Fan Pad

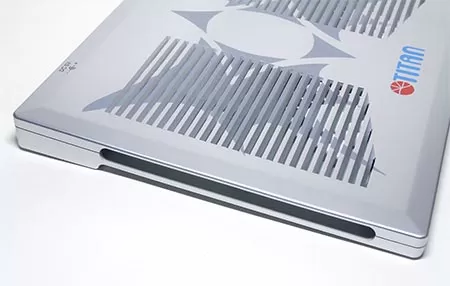

Кулер Titan Fan Pad забирает холодный воздух из-под ноутбука через вентиляционные решётки наверху и выводит его слева и справа через большие овальные отверстия.

Кулер для ноутбука Titan Fan Pad

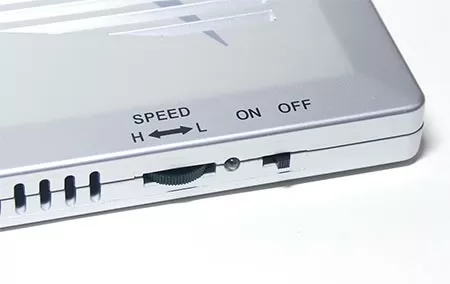

На передней грани кулера справа располагается выключатель, индикатор работы и плавный регулятор скорости вентиляторов. Регулятор позволяет устанавливать обороты вентиляторов в пределе от 1900 до 2600 оборотов в минуту, чтобы найти наиболее комфортный режим работы. А вот индикатор, установленный на передней грани, очень ярко светит и может мешаться при работе в темноте. В принципе, кулер ничто не мешает отключить.

Снизу на ноутбуке установлены восемь резиновых ножек, под которыми - восемь шурупчиков, открутив которые, можно снять крышку кулера.

Кулер для ноутбука Titan Fan Pad

Внутри мы видим четыре открытых вентилятора и перегородки, которые создают воздуховоды подставки. Как видно, вентиляторы подключены двухконтактными разъёмами к панельке, так что при желании некоторые из них можно отключить для снижения шума, например...

Установка

Для тестирования мы использовали ноутбук iRu Stilo 3841W Combo, построенный на платформе Centrino с процессором Pentium M 1.5 Dothan. Этот компьютер имеет 256 Мб памяти, широкоформатную 14.1" ЖК матрицу и жёсткий диск объёмом 40 Гб с частотой вращения шпинделя 7200 оборотов в минуту.

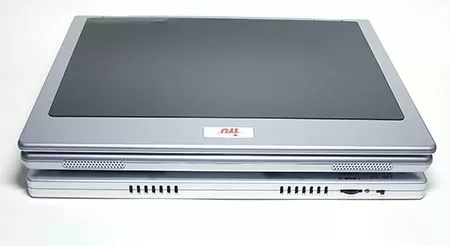

Ноутбук iRu на кулере Titan Fan Pad

Кулер Titan Fan Pad идеально гармонирует с серебристым корпусом ноутбука. В итоге при работе создаётся впечатление, что ноутбук установлен на подставке, то есть выше почти на два сантиметра. На клавиатуре теперь работать не так удобно - надо привыкать, а вот сенсорная панель (тачпад) наоборот стала ближе и комфортнее.

Данный ноутбук от iRu имеет всего два USB 2.0 порта, так что подключение кулера Titan Fan Pad для нас - ощутимая жертва. Но никуда не денешься.

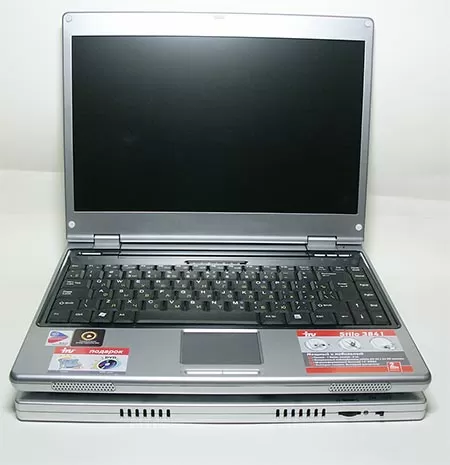

Ноутбук iRu на кулере Titan Fan Pad

Теперь основной вопрос - как его протестировать? Платформа Centrino не имеет собственного термодатчика, с которого можно было бы считать температуру процессора программным путём. Разбирать ноутбук и устанавливать туда термопару - тоже не самый лучший выбор. Однако, если кулер Titan Fan Pad является "глобальным" решением, которое охлаждает весь компьютер, а не только процессор, то мы можем снять температуру с другого, так же горячего компонента. А этим компонентом станет наш жёсткий диск. В винчестере Hitachi, установленном в ноутбуке iRu Stilo 3841W, установлен свой термодатчик. Мы можем нагрузить жёсткий диск синтетическим тестом и посмотреть, насколько же эффективен наш кулер.

Тестирование

Тестовая система iRu Stilo 3841W

Процессор

Pentium M 1.5

Память

256 Мб DDR

Жёсткий диск

Hitachi 40 Gb 7200 RPM

Температура воздуха

23оС

Для тестирования мы использовали компьютер iRu Stilo 3841W Combo, конфигурация которого указана в таблице справа. Кулер подключался к USB порту ноутбука и устанавливался на максимальную производительность. После этого загружался тестовый пакет SiSoft Sandra 2004 SP2 и в режиме "Burn In" 60 раз подряд прогонялся тест файловой системы, чтобы нагреть винчестер. После этого программой DTemp фиксировалась температура жёсткого диска. Затем кулер отключался и процедура повторялась.

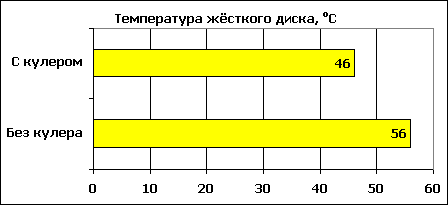

Температура жёсткого диска

По результатам тестирования в режиме высокой загрузки кулер доказывает, что вы не зря заплатили за него деньги. Десять градусов, выигранных у винчестера - это достаточно хорошая причина хотя бы для того, чтобы продлить жизнь винчестеру.

Конечно же, когда мы говорим о ноутбуке, то подразумеваем его мобильность. И четыре вентилятора должны будут дополнительно нагружать аккумуляторную батарею. Посмотрим, как при максимальной нагрузке изменится кривая разряда батарей. Ведь при спокойной работе ноутбука можно обойтись и без дополнительного охлаждения.

Для этого теста мы использовали программу Battery Eater, где запускался соответствующий тест, который воспроизводил рендеринг трёхмерного объекта на полный экран. Частота процессора была установлена на 1500 МГц. Жёсткий диск не отключался на протяжении всей работы. В подобных условиях ноутбук работает в играх и приложениях, требующих максимальных ресурсов.

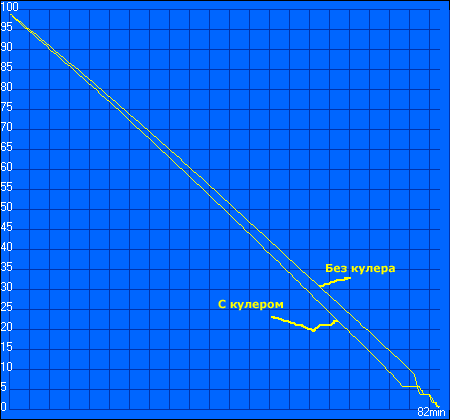

График разряда аккумуляторных батарей

Что интересно, время работы от аккумуляторов не поменялось при подключении кулера и осталось равным 82 минутам, хотя график разряда изменился: кривая стала проходить ниже до 7%.

Выводы

В общем-то, кулер для ноутбука Titan Fan Pad доказал нам, что это не просто игрушка или модный аксессуар для вашего мобильного компьютера. Это действительно система охлаждения, которая к тому же ещё и неплохо работает. Едва ли вы будете носить такую подставку для ноутбука с собой, утяжеляя ещё на 660 грамм ваш ноутбук. Но вот для использования дома этот кулер вполне подойдёт. По крайней мере, он точно обозначит место, на котором должен стоять ноутбук. И на это место уже никто не поставит ни кружку, ни книгу, ни другой хлам.

Мы благодарим компанию "Inline", официального дистрибьютора Titan в России за предоставленный кулер Titan Fan Pad.
