Обзор материнской платы Biostar TA780G M2+ HP для процессоров AMD

Пред. ... 1 2 ... След. Конец
всего страниц: 2 | Все

Введение

Компания Biostar уже достаточно хорошо известна на Российском рынке компьютерных комплектующих. К достоинствам этой компании можно отнести то, что Biostar старается выпускать недорогие материнские платы с полным набором оверклокерских возможностей. Сегодня мы познакомимся с одной из таких недорогих плат для процессоров AMD формата Socket AM2, на основе чипсета 780G и под названием Biostar TA780G M2+ HP.

Biostar TA780G M2+ HP

Коробка, в которой поставляется плата, выполнена в присущем для материнских плат Biostar стиле.

Упаковка материнской платы Biostar TA780g

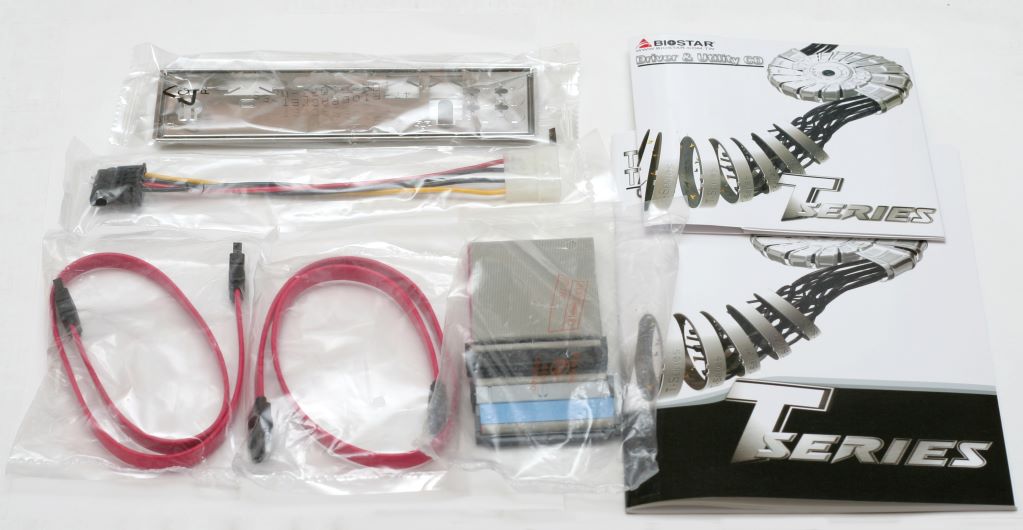

В коробке, кроме самой платы, были обнаружены следующие комплектующие:

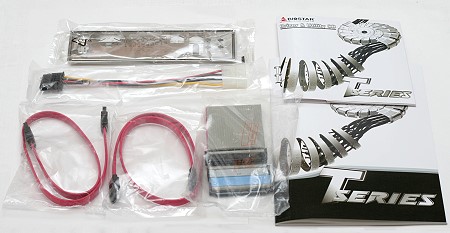

Комплект поставки материнской платы

  • 1 IDE шлейф;
  • 2 SATA кабеля;
  • 1 кабель переходник для питания SATA;
  • 1 заглушка для задней панели корпуса;
  • 1 инструкция пользователя;
  • 1 диск с драйверами и программным обеспечением.

Cпецификации платы:

  • Разъем - Socket AM2;
  • Процессор - AMD Phenom X4/Athlon 64/Sempron;
  • Чипсет - cеверный мост 780G, южный мост SB700, cвязь между мостами: PCI Express x4;
  • Системная память - четыре 240-контактных слота для DDR2 SDRAM DIMM, максимальный объем памяти 16 Гб, поддерживается память типа DDR2 400/533/667/800/1066, возможность двухканального доступа к памяти.
  • Графика - один слот PCI Express x16 (v2.0), встроенное графическое ядро Radeon HD3200;
  • Дисковая подсистема - один канал UltraDMA133/100/66/33 Bus Master IDE (SB700; с поддержкой до двух ATAPI-устройств) , поддержка LS-120 / ZIP / ATAPI CD-ROM;
  • 6 портов Serial ATA 300
  • BIOS - 4 Мбит Award Flash ROM, Технология Bio Flasher, Windows-утилита BIOS Update;
  • Возможности расширения - два 32-битных PCI Bus Master-слота; два слота PCI Express x1, десять портов USB 2.0 (4 встроенных + 6 дополнительных), cетевой контроллер Gigabit Ethernet;
  • Разное - один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры, STR (Suspend to RAM), SPDIF Out, oсновной 24-контактный разъем питания ATX, дополнительный 4-контактный разъем питания, пробуждение от модема, мыши, клавиатуры, сети, таймера и USB, встроенный звук High Definition Audio 7.1;
  • Мониторинг - отслеживание температуры процессора, системы, напряжений (Vcore и Vmem), скорости вращения двух вентиляторов; технология Smart Fan;
  • Размер - microATX форм-фактор, 245x215 мм (9,63" x 8,45").

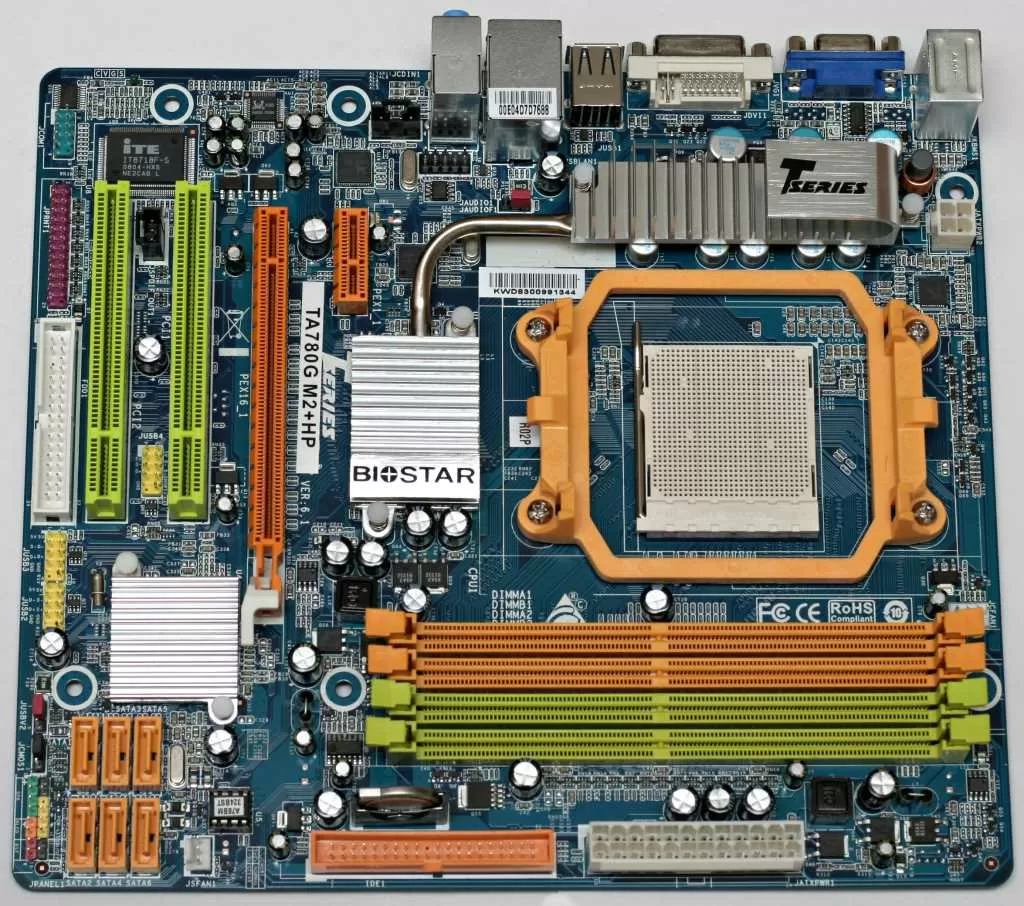

Материнская плата

Сразу хочется отметить, что в продаже имеются две версии этой платы - TA780G M2+ и Biostar TA780G M2+ HP соответственно с дополнительной приставкой HP. Различия между ними заключаются в том, что на плате TA780G M2+ HP имеется "Space-Pipe", что всего-навсего является кулером, состоящим из двух радиаторов на процессорных мосфетах питания и северном чипсете, соединенных между собой тепловой трубкой. Второе очень важное отличие, на которое стоит обратить внимание, TA780G M2+ HP имеет официальную поддержку процессора Phenom 9850 с тепловыделением 125 Вт, чем TA780G M2+ похвастаться не может.

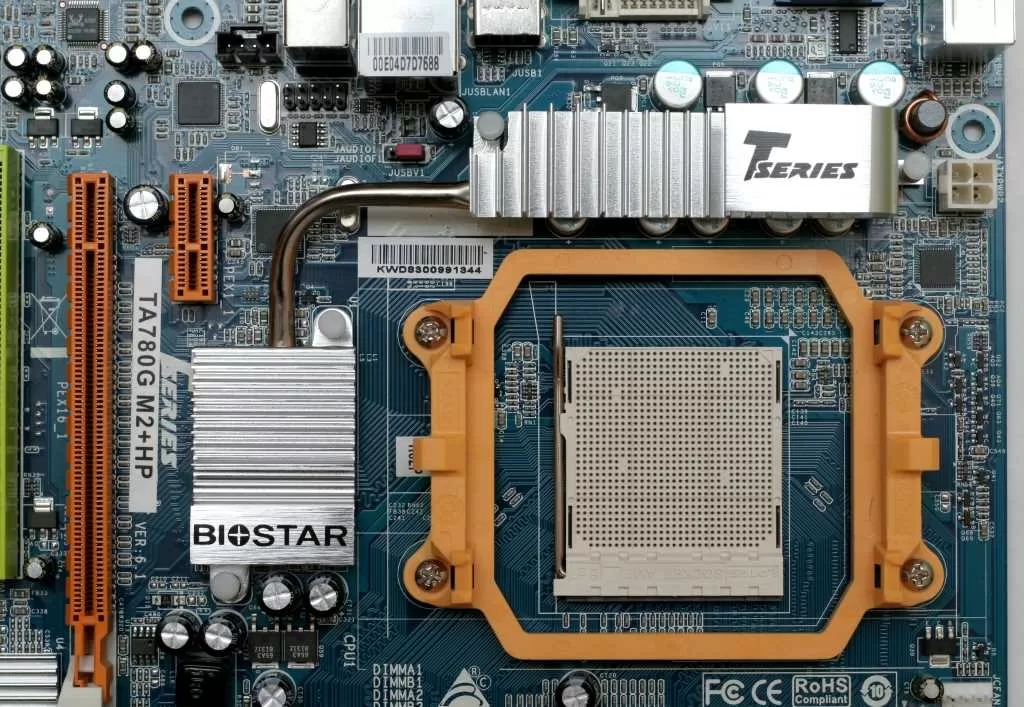

Процессорный разъём материнской платы

Так как TA780G M2+ HP относится к формату microATX, компоновка платы выполнена плотно, но все находится на своих местах и проблем в процессе использования возникнуть не должно. Питание процессора осуществляется трехканальным стабилизатором, в котором применены 3 полевых транзистора, по одному на каждый канал и 5 твердотельных конденсаторов с полимерным электролитом. Разработчики платы не стали отказываться от устаревших последовательного и параллельного портов, но и на заднюю панель их тоже не вывели, оставив разъемы для подключения внешних планок за крайним PCI-слотом.

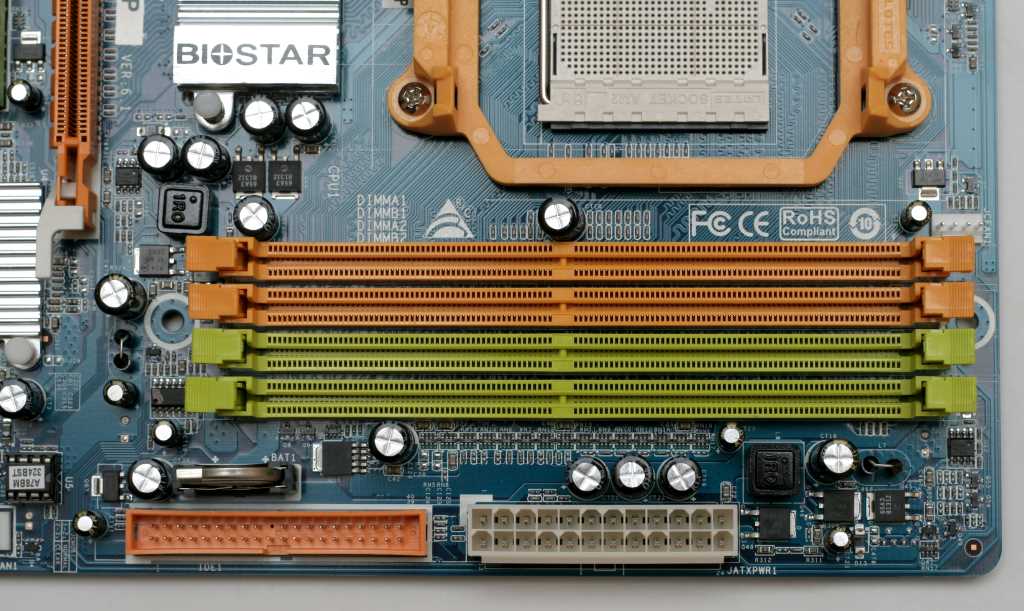

Слоты памяти

При первом запуске платы с двумя планками памяти OCZ2N10662GK, экран загрузки выдал ошибку и не давал запустить windows. Ошибка выглядела следующим образом: "SPD missing byte 23 or 25". Это не проблема памяти, а всего лишь досадный баг в чипсетах AMD серии 700, но она, к счастью, не влияет на производительность системы. Чтобы более с таким не сталкиваться, достаточно просто зайти в BIOS в подменю BOOT и отключить проверку памяти на ошибки при каждом старте. На материнской плате TA780G M2+ HP имеются 4 слота для памяти. Плата поддерживает работу с памятью DDR2 533/667/800/1066 МГц. Максимально возможный объем, который можно установить на плату, равен 16 Гб памяти.

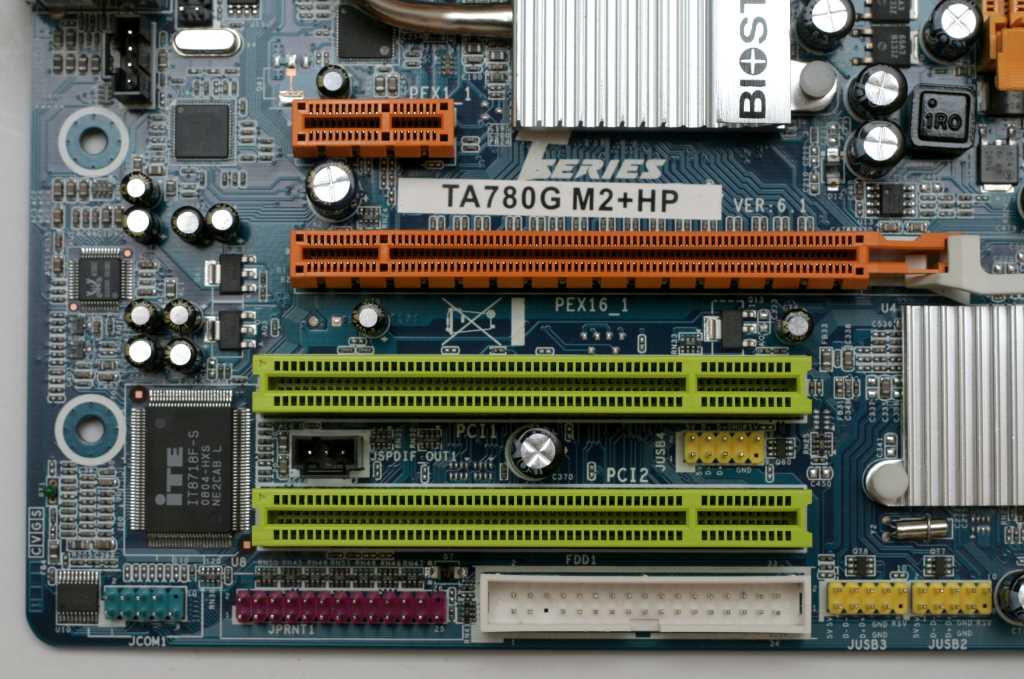

Слоты расширения платы

Плата имеет 1 порт PCI-E 16X V2.0, два PCI и один PCI-E 1x. TA780G поддерживает технологию Hybrid Crossfire, которая объединяет вычислительные ресурсы встроенного видеоядра и внешней видеокарты, правда работать она будет только с видеокартами серии Radeon HD34xx.

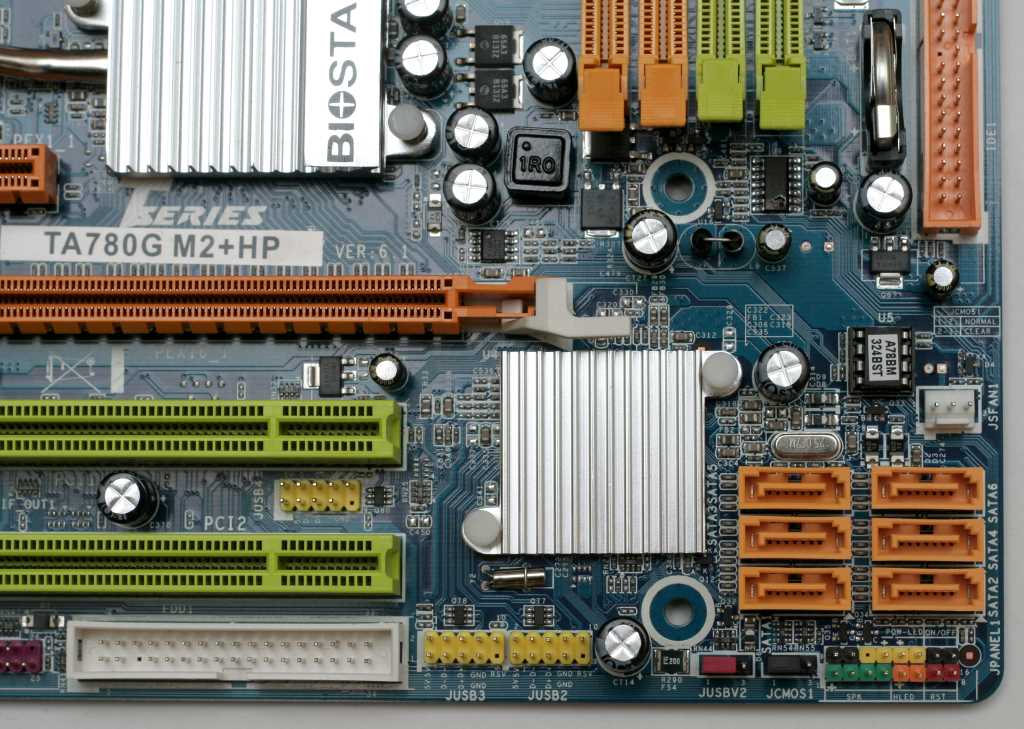

Южный мост и порты Serial ATA

На южном чипсете SB700, как и на северном 780G, установлены алюминиевые радиаторы. Рядом с южным чипсетом располагаются шесть коннекторов Serial ATA-II. На материнской плате также есть один Ultra DMA133/100/66/ коннектор для подключения двух IDE устройств.

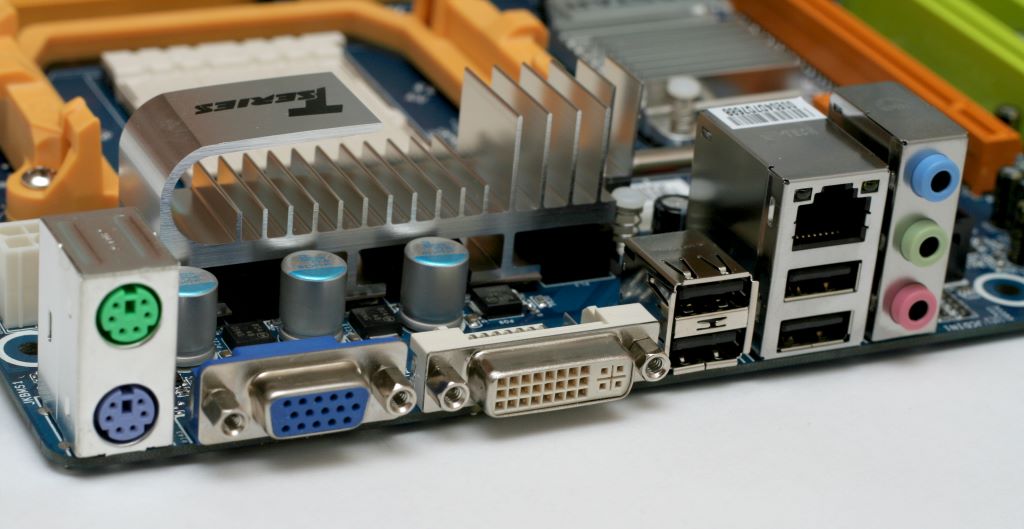

Задняя панель материнской платы

Задняя панель платы имеет следующую конфигурацию:

  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1xDVI-D;
  • 1xVGA;
  • 4xUSB 2.0;
  • RJ-45 (Gigabit Ethernet);
  • Три входа/выхода встроенной звуковой карты.
