Обзор материнской платы MSI 790XT-G45

Введение

Новые материнские платы MSI поражают низкой ценой и большим функционалом. Как многие успели заметить, MSI вслед за Asus изменила дизайн своих продуктов и их упаковки. Теперь коробки плат MSI имеют хорошо узнаваемое оформление, а в дизайне плат применяется темный текстолит, черные и синие слоты и разъемы. Сегодня у нас на столе представительница бюджетного племени плат от MSI – модель 790XT-G45 на основе чипсета AMD 790X.

Комплект поставки

Как уже говорилось, коробка выполнена в новых тонах: белый фон, оранжевое оформление, название платы крупными буквами.

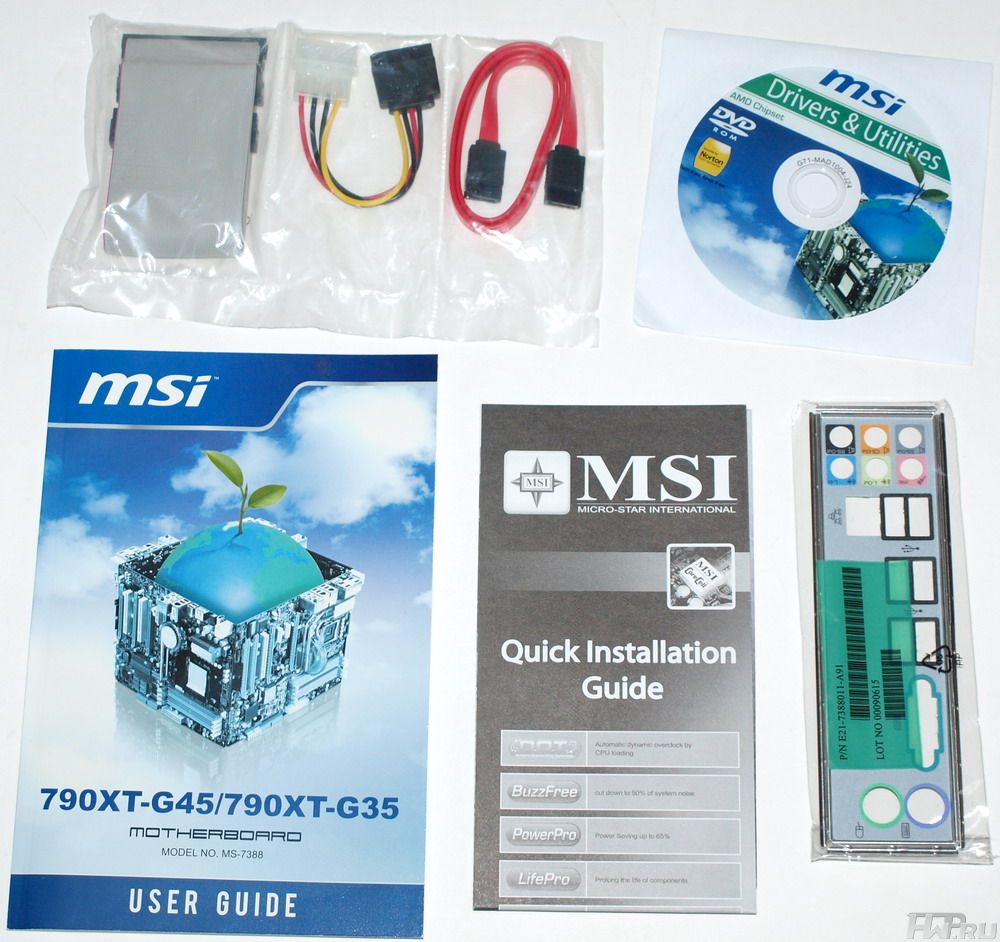

Внутри коробки обнаруживаем скромный комплект:

Плата MSI 790XT-G45
Заглушка для задней панели корпуса (I/O Shield)
Шлейф IDE
Один переходник питания 4-pin-SATA
Один (!) кабель SATA
CD-ROM с драйверами и утилитами
Руководство по быстрой сборке
Полное руководство на английском языке

Интересно, почему кабель SATA только один? Обычно кладут не менее двух, чаще всего четыре… а здесь один. Такое нам встречается впервые.

Технические характеристики

Поддерживаемые процессоры	· Socket AM2+ • Поддерживаемые процессоры: AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron • Поддержка процессоров Socket AM3
Чипсет	- Северный мост - AMD 790X - Южный мост - AMD SB710
Шина Hyper Transport (HT)	• Версии 3.0
Слоты памяти	• 4 x DIMM DDR2 • до 16 Гб • 1200/1066/800/667/533 МГц • ECC, Небуферизованные модули
Слоты расширения	• 2 x PCI Express 2.0 x16 • 2 x PCI Express x1 • 2 x PCI
Хранение данных	• 6 x SATA II 3Gb/s • RAID 0, 1, 5, 10
Сетевой интерфейс	• 1 x RJ45 • 1 Gb/s Controller
Звуковой кодек	• Realtek ALC889 • 8-канальный HD-Audio • Coaxial S/PDIF Out
Шина FireWire	• Отсутствует
Шина USB	• 12 x USB 2.0 портов
Исключительные свойства платы	• Отсутствие LPT • MSI GreenPower • Fast OC Switch
Разъемы на задней панели	• 1 x PS/2 клавиатура (фиолетовый) • 1 x PS/2 мышь (зеленый) • 1 x COM • 1 x LAN (RJ45) • 6 x USB 2.0/1.1 • 8-канальный аудио вход/выход
Разъемы на плате	- 3 x USB 2.0 (6 портов) - 1 x Floppy header • 1 x IDE header • 1 x TPM header • 6 x SATA • 1 x CPU Fan разъем • 2 x SYS Fan разъема • 1 x PWR Fan разъем • 1 x Front Panel Audio header • 1 x S/PDIF Out header • 1 x CI (Case Open) header • 1 x 24-pin ATX Power • 1 x 8-pin ATX 12V Power • 1 x System Panel header
BIOS	• 8 Mb • AMI BIOS версия 2.61 • PnP, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Форм-фактор	• ATX • 305 x 210 мм

Дизайн материнской платы

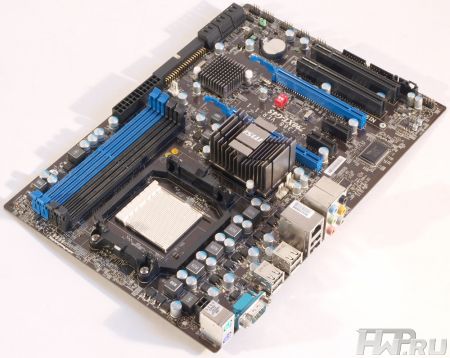

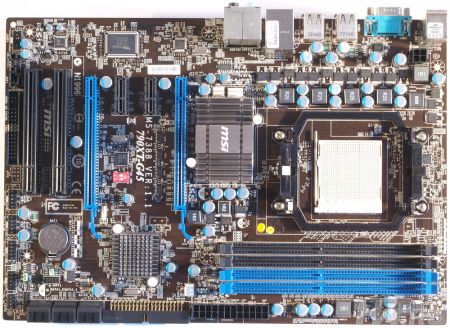

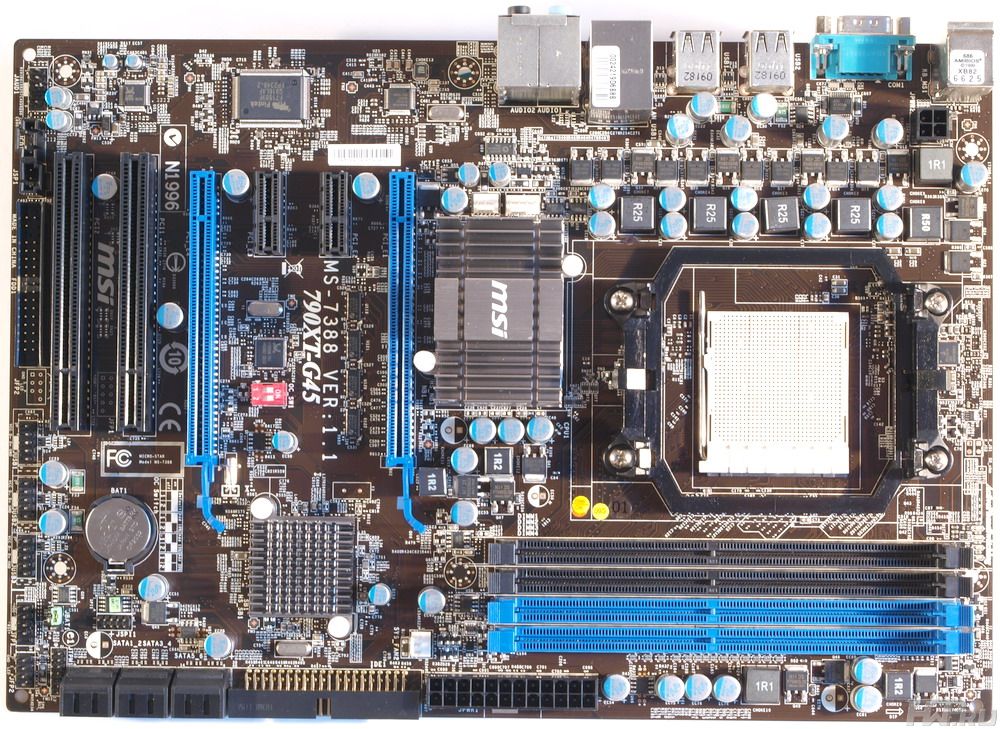

Внешний вид платы можно оценить на «отлично»: дизайнеры постарались на славу. Однако, нас интересует не дизайн в общепринятом смысле этого слова, а технологическая и техническая сторона, ведь плату вы внутри системника и не увидите в большинстве случаев.

Раскладка компонентов платы великолепна: размеры текстолитовой основы небольшие, при этом производитель удобно расположил все разъемы на её поверхности.

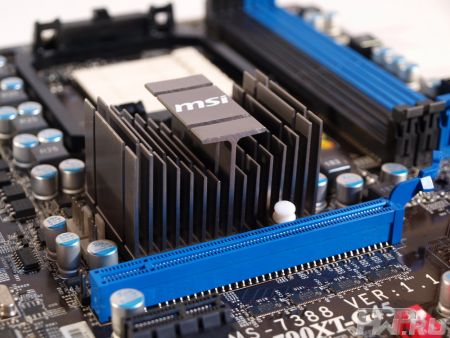

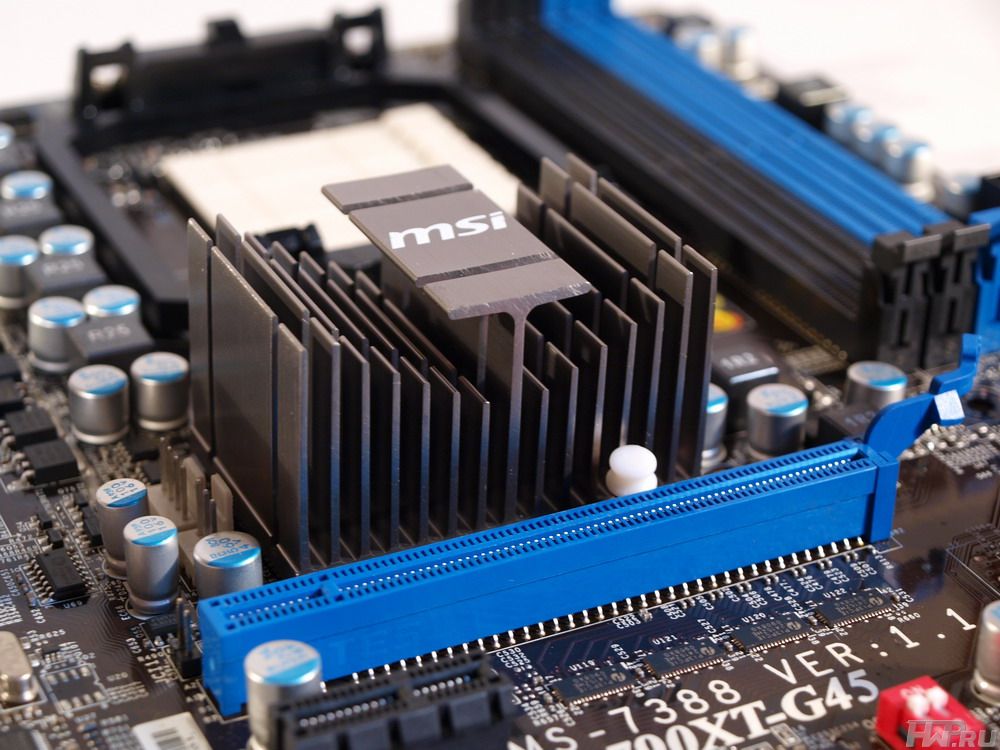

Охлаждение чипсета выполнено в классическом варианте. На плате установлено два раздельных радиатора. Теплосъемник северного моста достаточно большой.

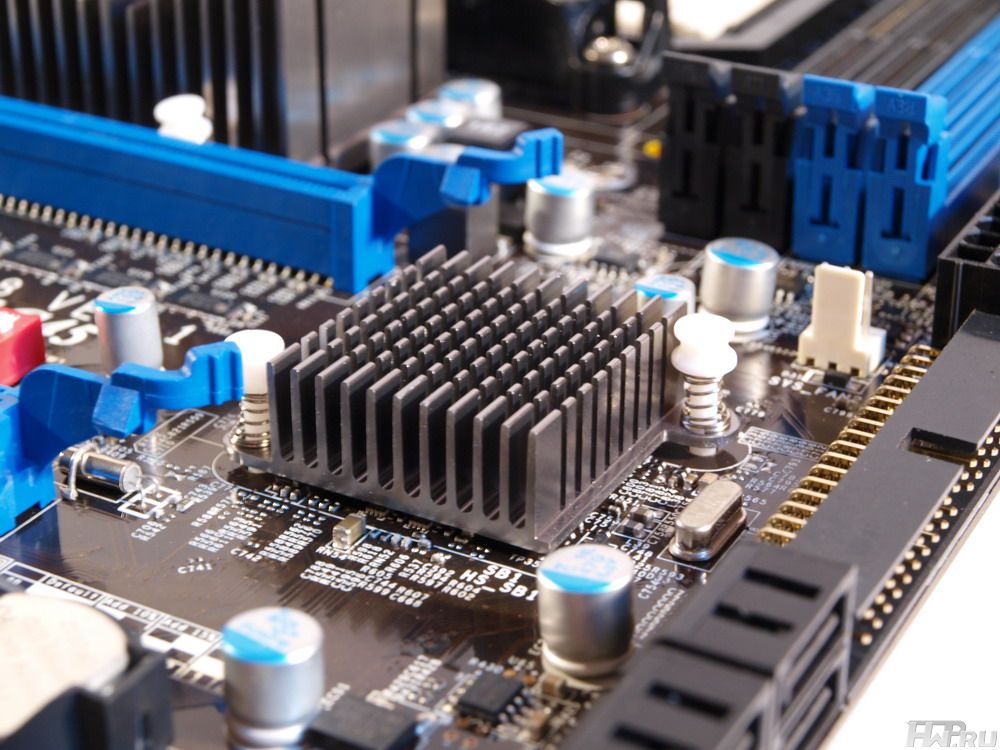

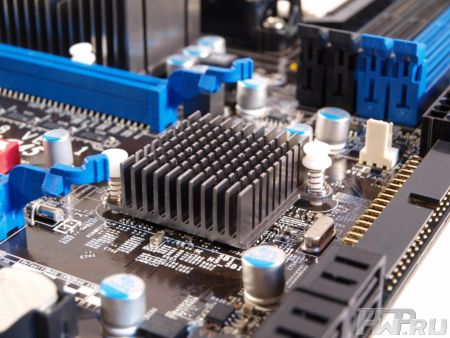

Радиатор на южном мосту также неплох – на многих продуктах конкурентов он часто гораздо меньших размеров. Оба радиатора выполнены из алюминия и покрашены, либо анодированы в темно-серый цвет.

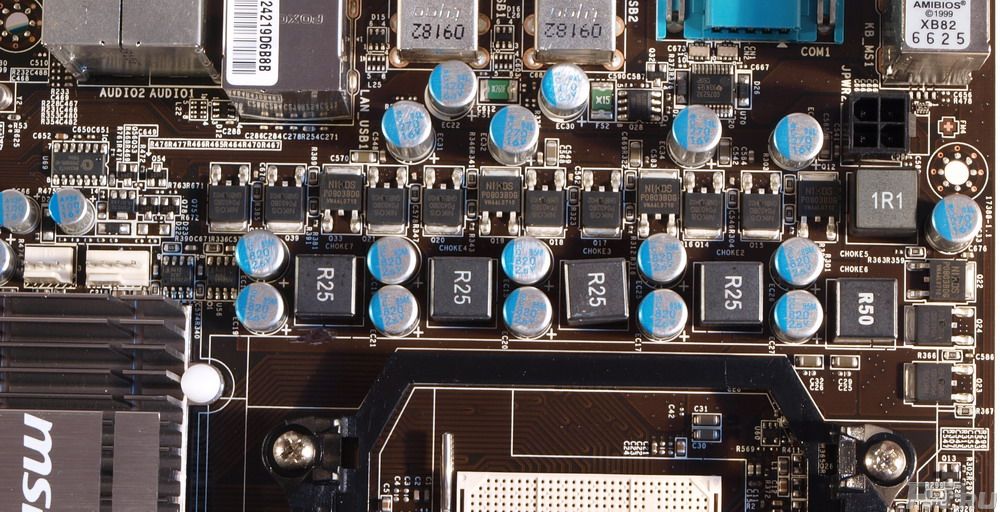

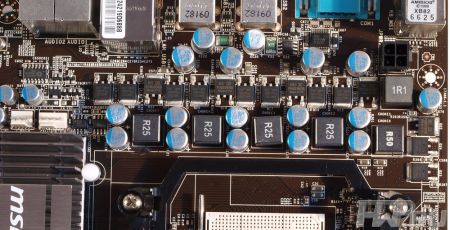

Модуль питания процессора стандартен и выполнен по схеме 4+1 фазы и включает 10 конденсаторов по 820 мкФ и 5 конденсаторов по 270 мкФ. Питание процессора осуществляется через 4-контактный разъем ATX_12V.

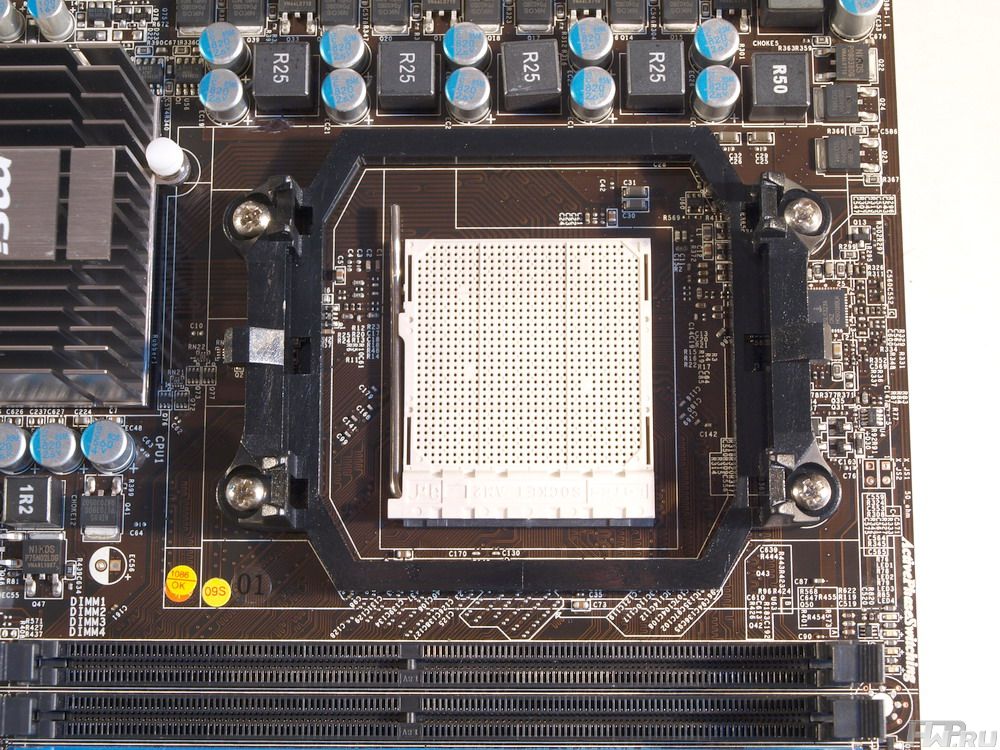

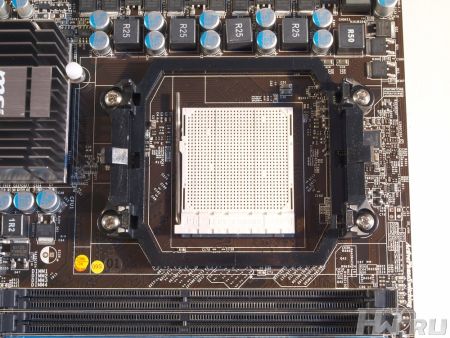

Процессорное гнездо AM2 Plus расположено удачно, на плату можно установить 99% выпускаемых кулеров, в том числе и самые габаритные модели, так как сокет расположен на достаточном удалении от края платы.

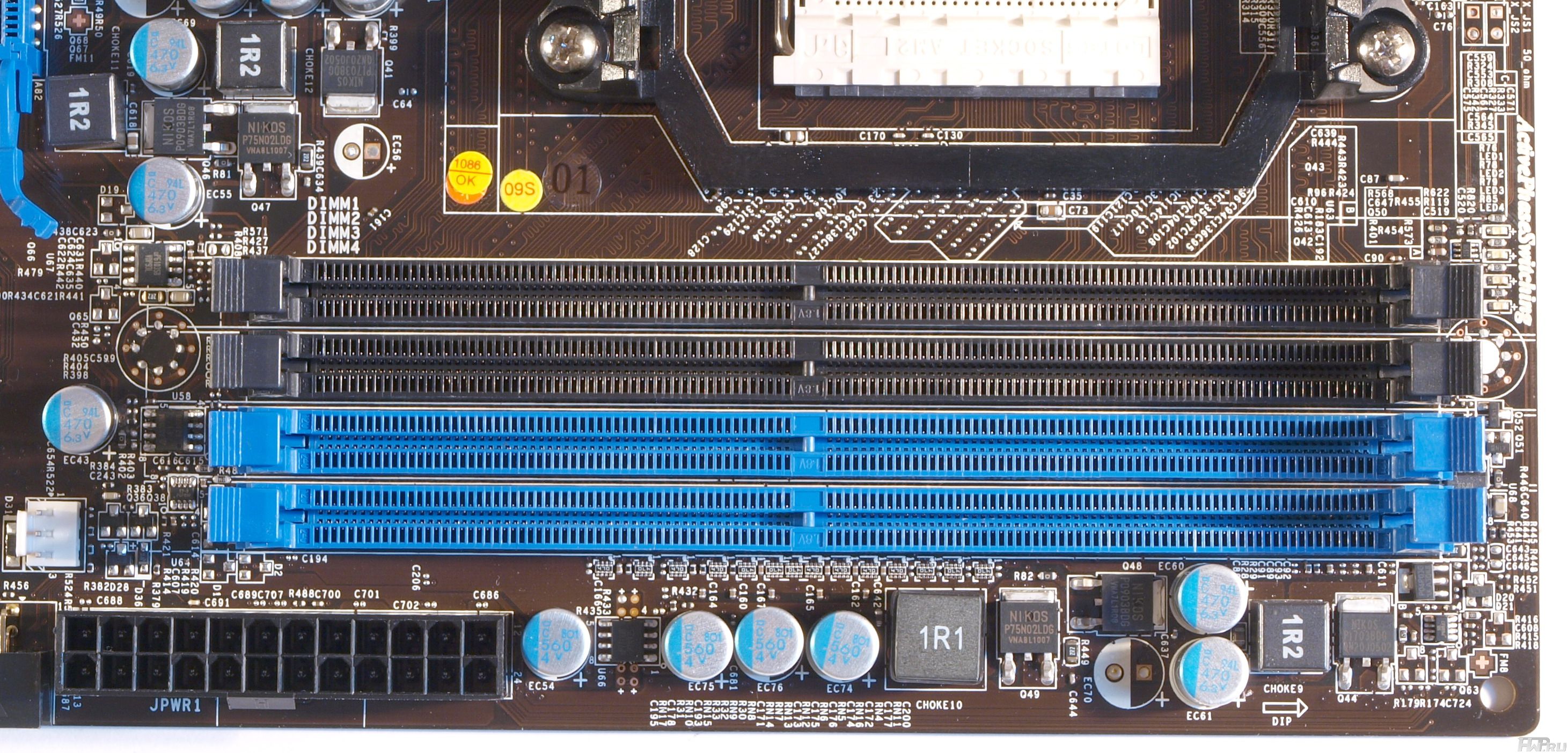

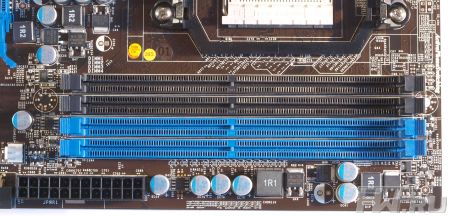

Справа от разъема процессора располагаются четыре слота для памяти DDR2, обеспечивающие поддержку до 16 Гб оперативной памяти.

На краю платы удобно расположен и основной 24-контактный разъем питания. Кроме того, имеется три разъема для вентиляторов: один 4-контактный CPU_FAN и два 3-контактных SYSFAN1 и SYSFAN2.
