Обзор материнской платы MSI 790XT-G45

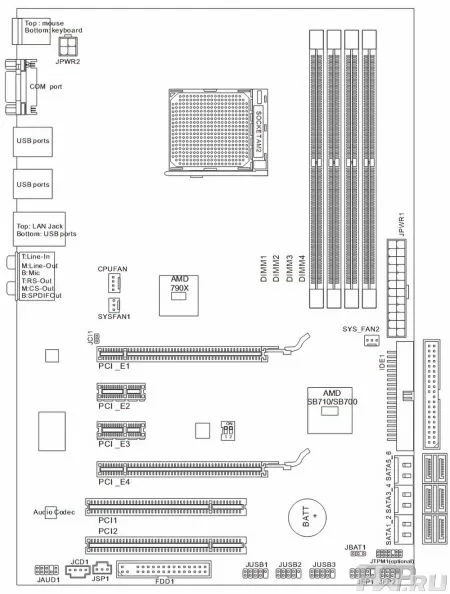

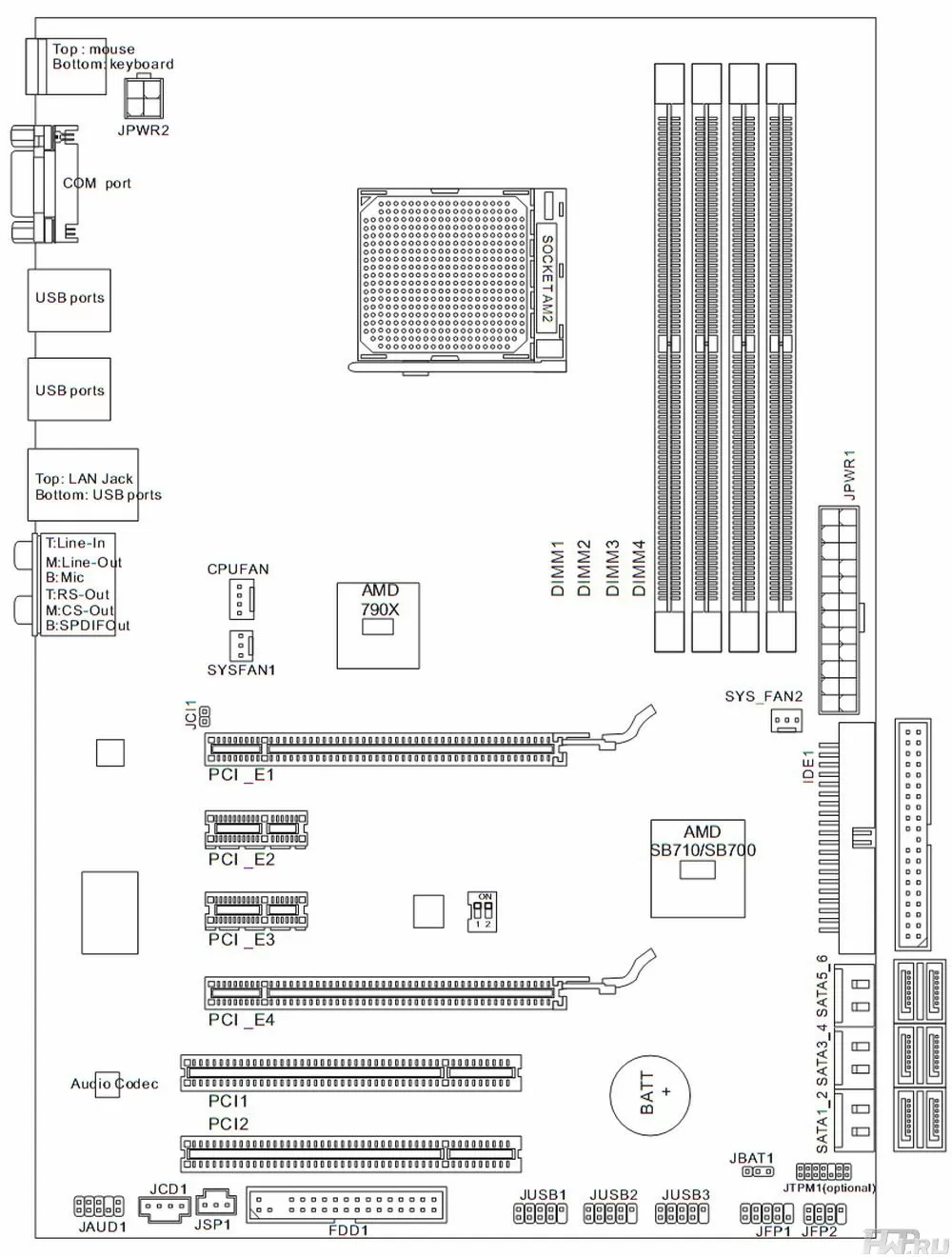

Возможности расширения

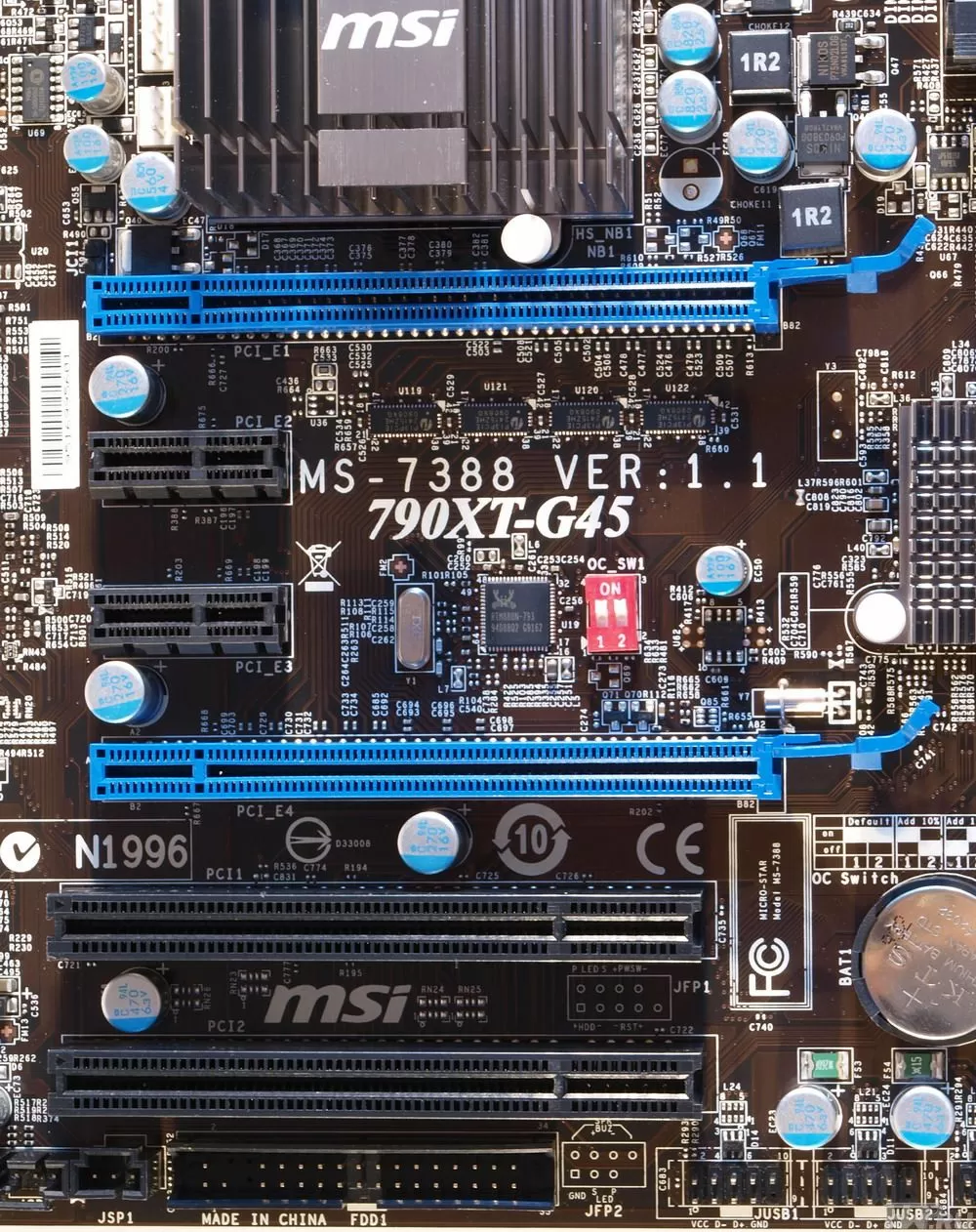

Группа слотов PCI Express/PCI содержит два слота PCI-E x16, которые могут работать в режимах x16+x8 или x8+x8 (в режиме CrossFire, переключение автоматическое при установке еще одной видеокарты во второй слот PCI-E x16), два слота PCI-E x1 и два слота PCI. Слоты сгруппированы очень грамотно, судите сами, сверху вниз: слот PCI-E x16, два слота PCI-E x1, слот PCI-E x16 и два PCI. Подобное расположение позволяет без проблем установить массивную видеокарту, после чего у вас останутся доступны один-два слота PCI-E (которые, как известно, универсальны) и два слота PCI.

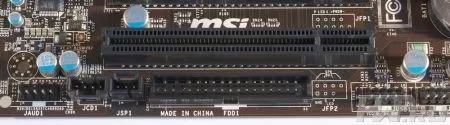

Приятно, что видеокарта не перекрывает доступ к оперативной памяти, да и батарейка BIOS расположена вдали от слотов, а не между ними. Под слотами располагается разъем FDD для дисковода, гребенка для подключения передних аудиопортов, разъемы CD_IN и S/PDIF.

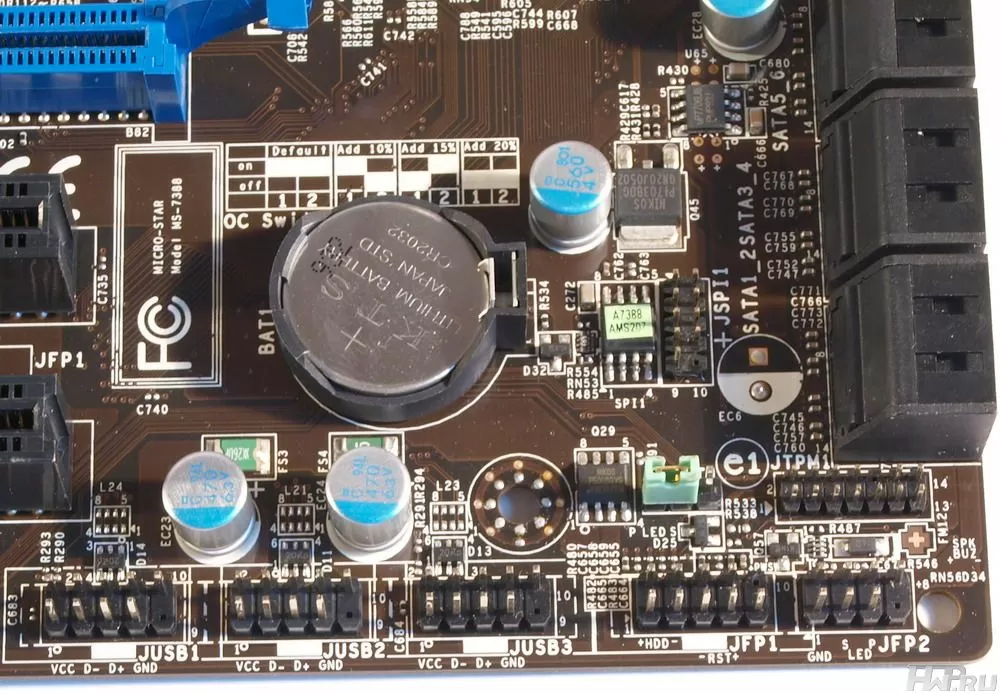

Также на плате есть три гребенки для подключения шести портов USB 2.0. Рядом два разъема для подключения кнопок и светодиодов корпуса. Чуть выше разъем шифровального модуля Trusted Platform Module (TPM), применение которого в нашей стране запрещено.

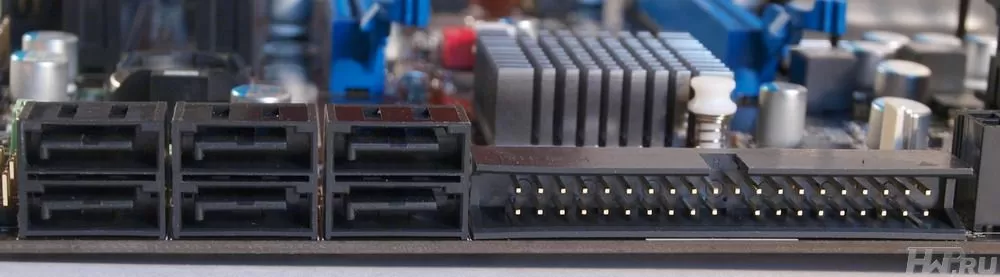

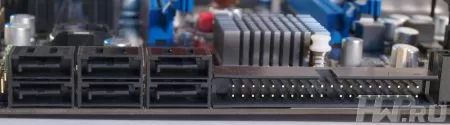

Южный мост SB710 поддерживает 12 портов USB2.0, все они присутствуют на плате. Кроме того, имеется 6 повернутых на 90 градусов портов SATA II с поддержкой RAID 0/1/5/10/JBOD.

Подобное расположение разъемов идеально: плата компактная, подключить кабели можно даже в тесном корпусе, да и габаритная видеокарта не перекроет доступ к разъемам SATA, как это бывает, когда последние не развернуты параллельно поверхности платы. Так же, параллельно плате расположен и разъем IDE.

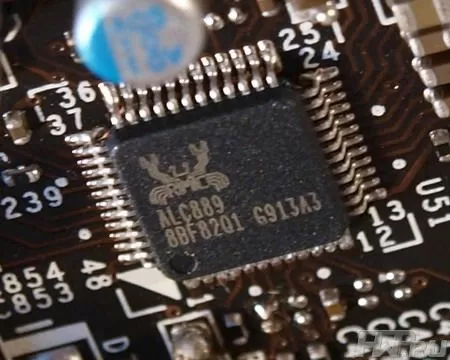

Звук класса HD реализован посредством 8-канального кодека Realtek ALC889, который относится к качественным решениям и имеет соотношение сигнала к шуму 108 дБ.

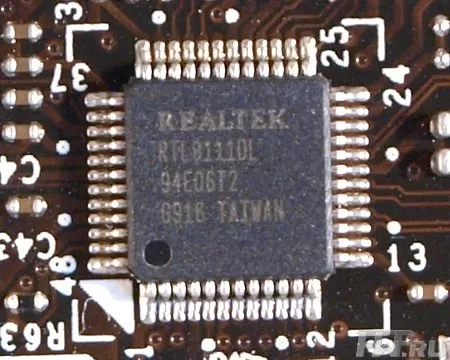

Сетевой интерфейс один и работает на основе 10/100/1000 Мбит/с чипа Realtek RTL8111DL, подключенного по интерфейсу PCI-E.

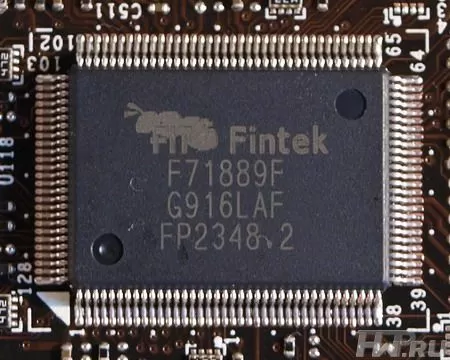

Поддержка FireWire не предусмотрена конструкцией платы – все-таки продукт бюджетный. Раз уж речь зашла о чипах, отметим нечасто применяемый чип мониторинга – Fintek F71889F. С его помощью отслеживаются основные напряжения системы, скорости вращения кулеров, обеспечивается FDD-порт и COM-порт, неизвестно что забывший на задней панели современной материнской платы.

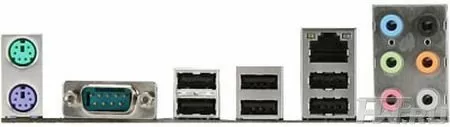

Там же, на задней панели, имеются два порта PS/2 для клавиатуры и мыши, 6 портов USB 2.0, сетевой порт 10/100/1000 Мбит/с (RJ-45) и 6 разъемов восьмиканального звука.

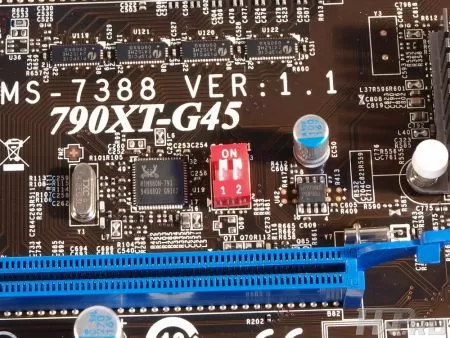

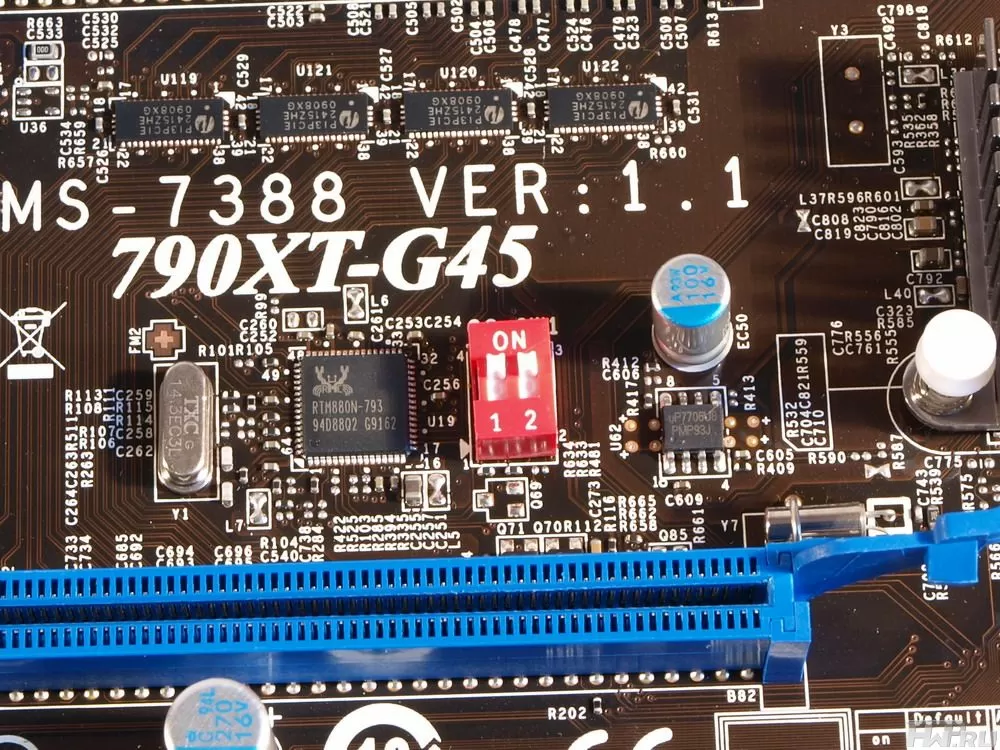

Особенностей у платы немного. Отметим лишь автоматическую функцию переключения фаз питания для экономии электроэнергии, причем работа фаз отмечается четырьмя светодиодами рядом с процессорным гнездом. Джамперов нет, кроме перемычки сброса CMOS, однако имеется сдвоенный DIP-переключатель, отвечающий за «простой разгон» - с его помощью можно повысить частоту FSB (Hyper Transport) на 10-20%, для чего предусмотрены 4 положения переключателей: Default, +10%, +15%, +20%.
