Обзор материнской платы MSI 790XT-G45

Введение

Новые материнские платы MSI поражают низкой ценой и большим функционалом. Как многие успели заметить, MSI вслед за Asus изменила дизайн своих продуктов и их упаковки. Теперь коробки плат MSI имеют хорошо узнаваемое оформление, а в дизайне плат применяется темный текстолит, черные и синие слоты и разъемы. Сегодня у нас на столе представительница бюджетного племени плат от MSI – модель 790XT-G45 на основе чипсета AMD 790X.

Комплект поставки

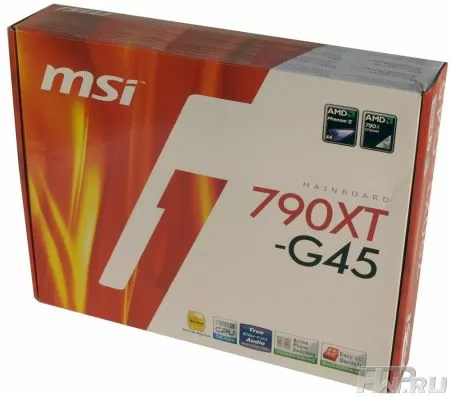

Как уже говорилось, коробка выполнена в новых тонах: белый фон, оранжевое оформление, название платы крупными буквами.

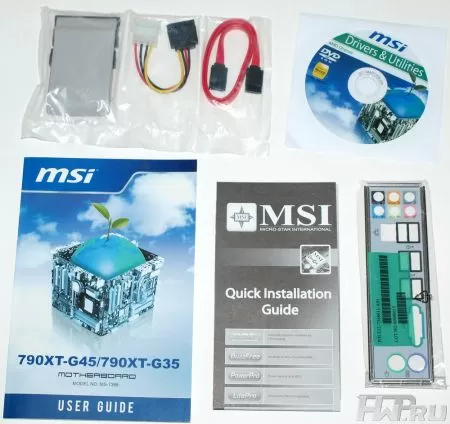

Внутри коробки обнаруживаем скромный комплект:

Плата MSI 790XT-G45
Заглушка для задней панели корпуса (I/O Shield)
Шлейф IDE
Один переходник питания 4-pin-SATA
Один (!) кабель SATA
CD-ROM с драйверами и утилитами
Руководство по быстрой сборке
Полное руководство на английском языке

Интересно, почему кабель SATA только один? Обычно кладут не менее двух, чаще всего четыре… а здесь один. Такое нам встречается впервые.

Технические характеристики

Поддерживаемые процессоры	· Socket AM2+ • Поддерживаемые процессоры: AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron • Поддержка процессоров Socket AM3
Чипсет	- Северный мост - AMD 790X - Южный мост - AMD SB710
Шина Hyper Transport (HT)	• Версии 3.0
Слоты памяти	• 4 x DIMM DDR2 • до 16 Гб • 1200/1066/800/667/533 МГц • ECC, Небуферизованные модули
Слоты расширения	• 2 x PCI Express 2.0 x16 • 2 x PCI Express x1 • 2 x PCI
Хранение данных	• 6 x SATA II 3Gb/s • RAID 0, 1, 5, 10
Сетевой интерфейс	• 1 x RJ45 • 1 Gb/s Controller
Звуковой кодек	• Realtek ALC889 • 8-канальный HD-Audio • Coaxial S/PDIF Out
Шина FireWire	• Отсутствует
Шина USB	• 12 x USB 2.0 портов
Исключительные свойства платы	• Отсутствие LPT • MSI GreenPower • Fast OC Switch
Разъемы на задней панели	• 1 x PS/2 клавиатура (фиолетовый) • 1 x PS/2 мышь (зеленый) • 1 x COM • 1 x LAN (RJ45) • 6 x USB 2.0/1.1 • 8-канальный аудио вход/выход
Разъемы на плате	- 3 x USB 2.0 (6 портов) - 1 x Floppy header • 1 x IDE header • 1 x TPM header • 6 x SATA • 1 x CPU Fan разъем • 2 x SYS Fan разъема • 1 x PWR Fan разъем • 1 x Front Panel Audio header • 1 x S/PDIF Out header • 1 x CI (Case Open) header • 1 x 24-pin ATX Power • 1 x 8-pin ATX 12V Power • 1 x System Panel header
BIOS	• 8 Mb • AMI BIOS версия 2.61 • PnP, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Форм-фактор	• ATX • 305 x 210 мм

Дизайн материнской платы

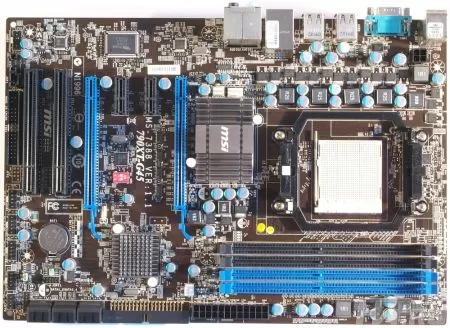

Внешний вид платы можно оценить на «отлично»: дизайнеры постарались на славу. Однако, нас интересует не дизайн в общепринятом смысле этого слова, а технологическая и техническая сторона, ведь плату вы внутри системника и не увидите в большинстве случаев.

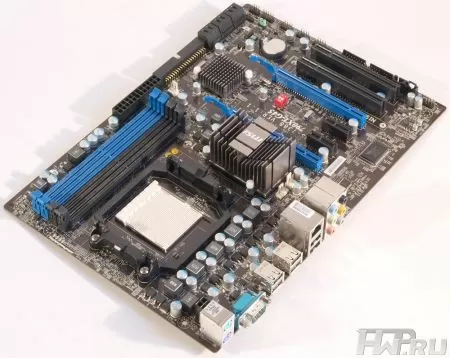

Раскладка компонентов платы великолепна: размеры текстолитовой основы небольшие, при этом производитель удобно расположил все разъемы на её поверхности.

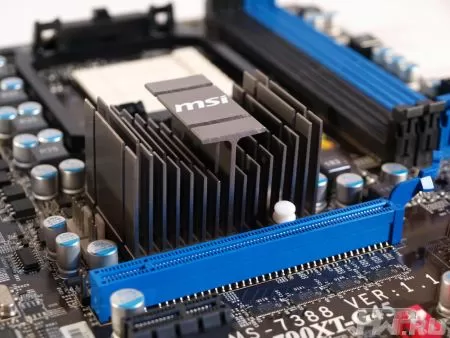

Охлаждение чипсета выполнено в классическом варианте. На плате установлено два раздельных радиатора. Теплосъемник северного моста достаточно большой.

Радиатор на южном мосту также неплох – на многих продуктах конкурентов он часто гораздо меньших размеров. Оба радиатора выполнены из алюминия и покрашены, либо анодированы в темно-серый цвет.

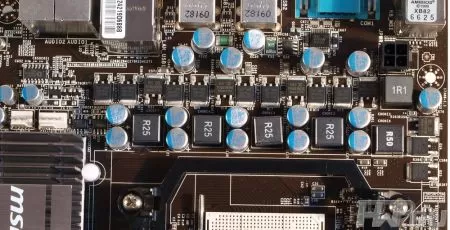

Модуль питания процессора стандартен и выполнен по схеме 4+1 фазы и включает 10 конденсаторов по 820 мкФ и 5 конденсаторов по 270 мкФ. Питание процессора осуществляется через 4-контактный разъем ATX_12V.

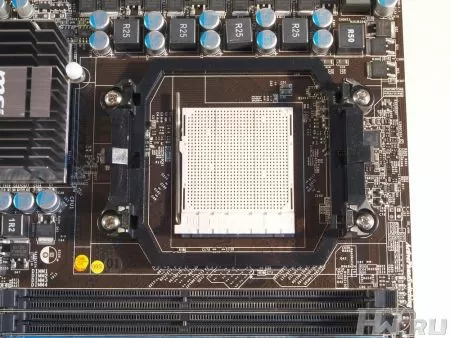

Процессорное гнездо AM2 Plus расположено удачно, на плату можно установить 99% выпускаемых кулеров, в том числе и самые габаритные модели, так как сокет расположен на достаточном удалении от края платы.

Справа от разъема процессора располагаются четыре слота для памяти DDR2, обеспечивающие поддержку до 16 Гб оперативной памяти.

На краю платы удобно расположен и основной 24-контактный разъем питания. Кроме того, имеется три разъема для вентиляторов: один 4-контактный CPU_FAN и два 3-контактных SYSFAN1 и SYSFAN2.

Возможности расширения

Группа слотов PCI Express/PCI содержит два слота PCI-E x16, которые могут работать в режимах x16+x8 или x8+x8 (в режиме CrossFire, переключение автоматическое при установке еще одной видеокарты во второй слот PCI-E x16), два слота PCI-E x1 и два слота PCI. Слоты сгруппированы очень грамотно, судите сами, сверху вниз: слот PCI-E x16, два слота PCI-E x1, слот PCI-E x16 и два PCI. Подобное расположение позволяет без проблем установить массивную видеокарту, после чего у вас останутся доступны один-два слота PCI-E (которые, как известно, универсальны) и два слота PCI.

Приятно, что видеокарта не перекрывает доступ к оперативной памяти, да и батарейка BIOS расположена вдали от слотов, а не между ними. Под слотами располагается разъем FDD для дисковода, гребенка для подключения передних аудиопортов, разъемы CD_IN и S/PDIF.

Также на плате есть три гребенки для подключения шести портов USB 2.0. Рядом два разъема для подключения кнопок и светодиодов корпуса. Чуть выше разъем шифровального модуля Trusted Platform Module (TPM), применение которого в нашей стране запрещено.

Южный мост SB710 поддерживает 12 портов USB2.0, все они присутствуют на плате. Кроме того, имеется 6 повернутых на 90 градусов портов SATA II с поддержкой RAID 0/1/5/10/JBOD.

Подобное расположение разъемов идеально: плата компактная, подключить кабели можно даже в тесном корпусе, да и габаритная видеокарта не перекроет доступ к разъемам SATA, как это бывает, когда последние не развернуты параллельно поверхности платы. Так же, параллельно плате расположен и разъем IDE.

Звук класса HD реализован посредством 8-канального кодека Realtek ALC889, который относится к качественным решениям и имеет соотношение сигнала к шуму 108 дБ.

Сетевой интерфейс один и работает на основе 10/100/1000 Мбит/с чипа Realtek RTL8111DL, подключенного по интерфейсу PCI-E.

Поддержка FireWire не предусмотрена конструкцией платы – все-таки продукт бюджетный. Раз уж речь зашла о чипах, отметим нечасто применяемый чип мониторинга – Fintek F71889F. С его помощью отслеживаются основные напряжения системы, скорости вращения кулеров, обеспечивается FDD-порт и COM-порт, неизвестно что забывший на задней панели современной материнской платы.

Там же, на задней панели, имеются два порта PS/2 для клавиатуры и мыши, 6 портов USB 2.0, сетевой порт 10/100/1000 Мбит/с (RJ-45) и 6 разъемов восьмиканального звука.

Особенностей у платы немного. Отметим лишь автоматическую функцию переключения фаз питания для экономии электроэнергии, причем работа фаз отмечается четырьмя светодиодами рядом с процессорным гнездом. Джамперов нет, кроме перемычки сброса CMOS, однако имеется сдвоенный DIP-переключатель, отвечающий за «простой разгон» - с его помощью можно повысить частоту FSB (Hyper Transport) на 10-20%, для чего предусмотрены 4 положения переключателей: Default, +10%, +15%, +20%.

Напоследок схема джамперов на плате.

BIOS, мониторинг, разгон

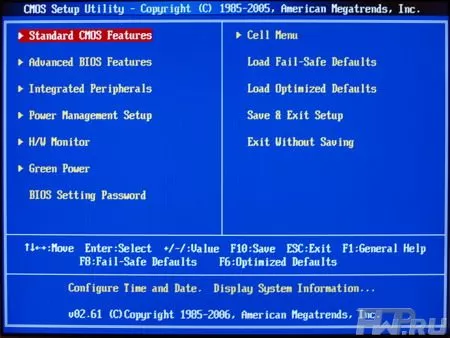

BIOS платы основан на микрокоде AMI.

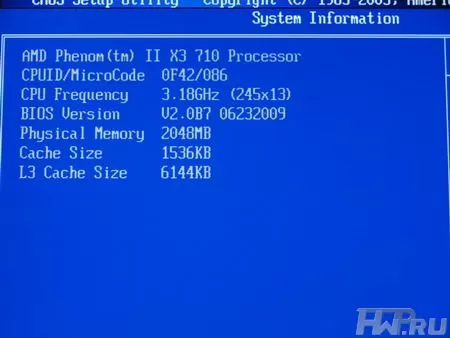

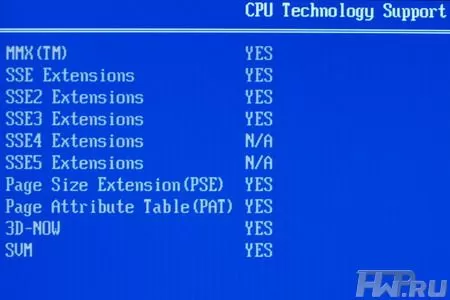

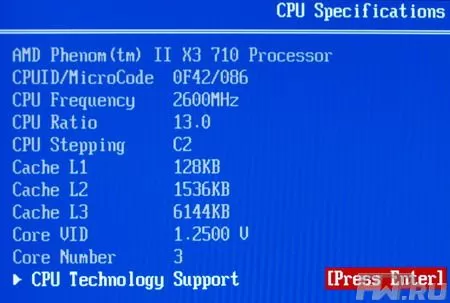

Все настройки стандартны для бюджетных плат: есть возможность включения/отключения набортных компонентов, менять настройки энергосбережения, выбирать загрузочные устройства и так далее. Однако есть пара интересных моментов. Например, плата предоставляет полные сведения об установленном процессоре и поддерживаемых им функциях.

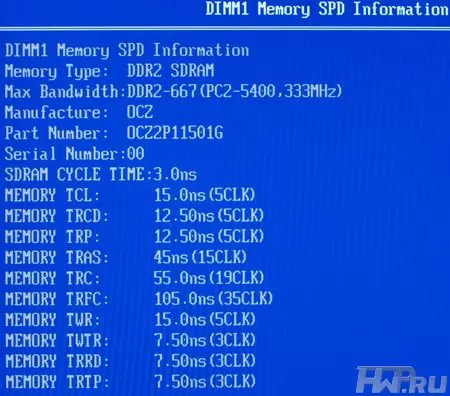

А также сведения из SPD модулей памяти, что еще более необычно.

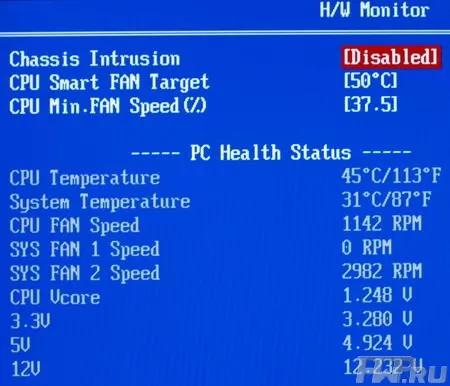

Системный мониторинг не назовешь скудным – он достаточен. Кроме того, есть возможность автоматической регулировки скорости вращения вентилятора, подключенного к разъему CPU_FAN с функцией PWM.

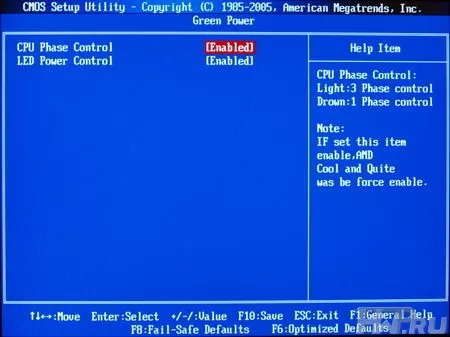

Присутствует система энергосбережения, позволяющая менять количество фаз модуля питания процессора в зависимости от нагрузки. Функция отключается, можно выключить и только световую индикацию.

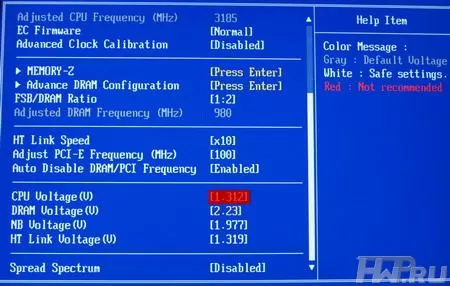

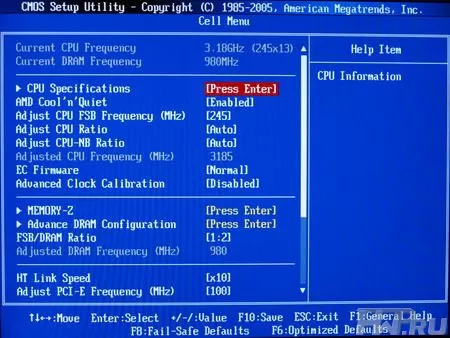

Функции разгона сосредоточены в пункте Cell Menu. Они достаточны, но если говорить о бюджетной плате, то можно сказать богатые. Вы можете выставить множитель процессора, частоту и множитель шины Hyper Transport, тайминги и частоту памяти, частоту PCI-E, напряжение на процессоре, памяти, северном мосту и системной шине. Приятно, что нормальные и критические значения подсвечиваются своим цветом при настройке.

Напряжение CPU Voltage – 0.942-1.892 В
Напряжение VDIMM – 1.83-2.53 В
Напряжение NB Voltage – 1.115-1.371 В
Напряжение HT Link Voltage – 1.218-1.519 В
Частота шины HT – 200-600 МГц (шаг 1 МГц)
Частота PCI-E – 100-150 МГц (шаг 1 МГц)
Множитель процессора – x4-x13 (шаг 0.5)
Множитель CPU-NB – x4-x10 (шаг 1)
Множитель HT – x1-x10 (шаг 1)

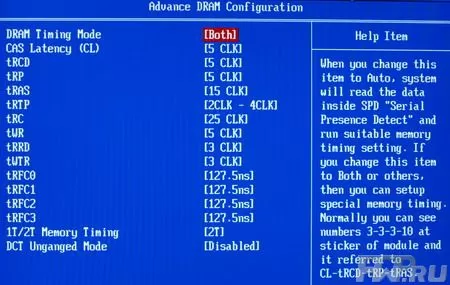

Настройки памяти предлагают выставить набор таймингов как для двух каналов одновременно, так и для каждого отдельно.

Да, плата MSI 790XT-G45 оснащена южным мостом SB710, в результате в BIOS имеется пункт Advanced Clock Calibration, который на некоторых процессорах позволяет включить отключенные ядра, да и просто повысить стабильность системы (основное назначение режима). В нашем случае никакого включения четвертого ядра не произошло. Более того, при активации ACC плата отказывалась стартовать. Хотя вполне возможно, что со многими процессорами уловка сработает.

Плата показала неплохие возможности для разгона, при этом продукт реально способен разгонять процессоры. Так, мы смогли повысить частоту имеющегося в нашем распоряжении процессора AMD Phenom II X3 710 до 3185 МГц на шине 245 МГц, чего не смогли достигнуть даже на плате Gigabyte GA-MA790X-UD4. Единственный минус – в отличие от более дорогих плат, MSI 790XT-G45 не умеет автоматически сбрасывать настройки разгона в случае установки неудачных параметров. Хотя в мануале написано, что после четырех перезагрузок BIOS загружает дефолтные настройки, в нашем случае подобный способ не срабатывал, и приходилось лезть в машину и вручную обнулять CMOS.

Отметим, что плата очень точно устанавливает частоту Hyper Transport.

Тестирование

Мы провели тестирование платы и сравнили её с продуктом конкурента на точно таком же чипсете. При этом, продукт конкурента работал на настройках по умолчанию, то есть без разгона. Данные для MSI приведены как без разгона (Def), так и с разгоном до 3185 МГц (OC). В настройках по умолчанию для обеих плат использовалась память DDR2-800 с таймингами 5-5-5-15. Для тестирования мы использовали следующие компоненты:

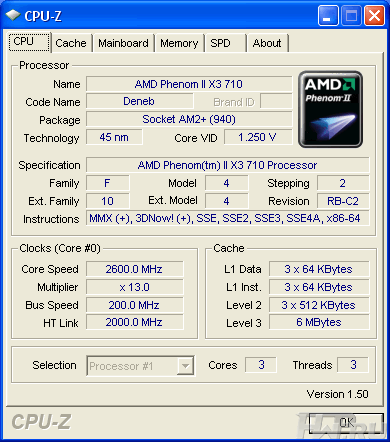

Процессор: AMD Phenom II X3 710
Кулер: GT Igloo 5750
Материнские платы: MSI 790XT-G45, Gigabyte MA-790X-UD4
Память: OCZ Platinum PC9200 2x1 Гб DDR2
Видеокарта: GeForce 8800GT
Жесткий диск: Seagate Barracuda 7200.10 320 Гб
Оптический привод: Nec 3520A
БП: FSP Epsilon 600W
Корпус: Ikonik Zaria A10

Тестирование состоит из проверки скорости работы оперативной памяти, игровой производительности, а также производительности процессора.

Еverest:

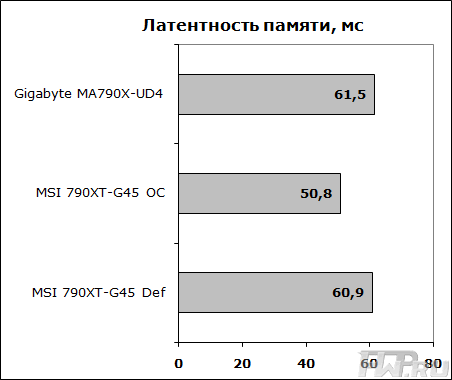

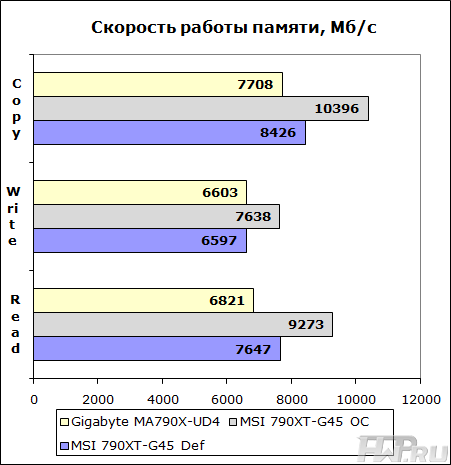

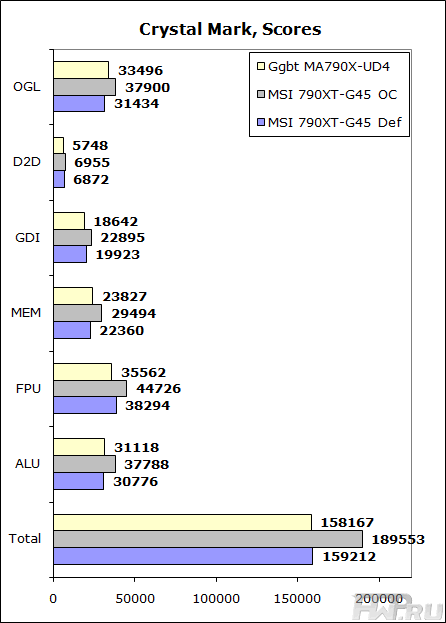

Интересно, что плата MSI 790XT-G45 выставляет более агрессивные тайминги, чем плата Gigabyte. Впрочем, это уже давно известно. Однако, производительность плат отличается ненамного. Тест Crystal Mark показывает примерно схожую картину в своих очках.

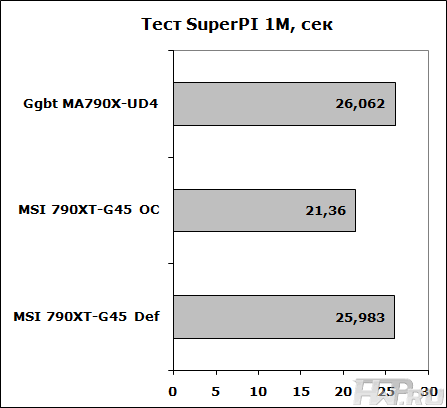

Плата Gigabyte лучше выглядит в OpenGL-тестах, а также в тестах кэш-памяти и математических расчетах. Разгон дает MSI неплохую фору, заметную на глаз. Так что наши похвалы в адрес разгона на плате 790X-G45 оправданны. Тест SuperPI подтверждает первенство платы Microstar (меньше – лучше).

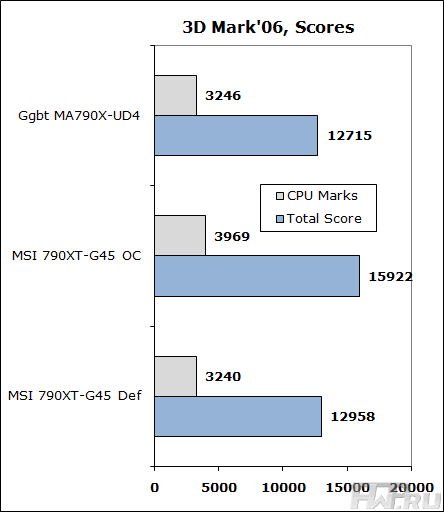

Тестовый пакет 3D Mark’06 тоже.

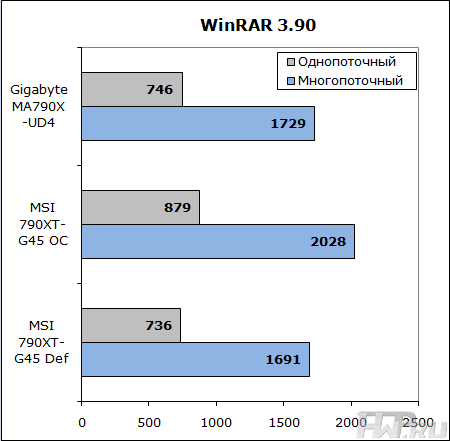

Хотя производительность процессора на плате Gigabyte оказалась выше. Погрешность? Архивация данных, однако, подтверждает более высокую производительность процессора на плате Gigabyte в многопоточном режиме.

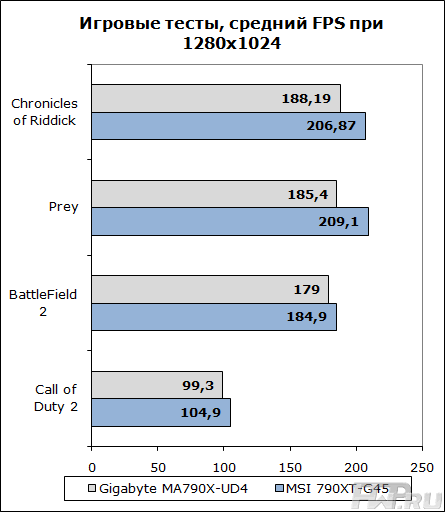

А вот игровые тесты однозначно выводят вперед плату MSI – видимо, дело в пониженных таймингах.

В результате мы можем однозначно признать, что бюджетный продукт MicroStar 790XT-G45 удался на славу: процессоры разгоняет, стабильно работает, да еще и умудряется при этом обеспечивать высокую производительность. Жаль, что платой от Asus сравнить не удалось.

Выводы

Материнская плата бюджетного класса – это всегда палка о двух концах: дешево стоит, но функций мало, разгон почти невозможен. В случае с MSI 790XT-G45 получилась совершенно непохожая картина: платформа и стоит недорого, и процессоры разгоняет отменно. Единственное, к чему можно придраться - это отсутствие некоторых функций, например, интерфейса FireWire, но обычно такие дополнения мало используются. В общем, плата нам понравилась: в условиях кризиса её можно назвать приятным продуктом, который стоит приобрести. Конечно, энтузиастам разгона и бенчмаркинга такой продукт не подойдет, а вот для нетребовательного пользователя в качестве надежной основы домашнего ПК – вполне.
