Обзор неординарной материнской платы ECS A785GM-AD3 Black Series

Пред. ... 1 2 3 4 5 ... След. Конец
всего страниц: 5 | Все

Введение

Бегут, бегут вперёд технологии, как сумасшедший локомотив, который уже не остановить. И все уже практически привыкли к достаточно частой смене сокетов. Частичную модернизацию ПК (замена материнской платы, процессора и памяти как минимум) при желании можно делать чуть ли не каждые два года - согласитесь, не очень большой срок, по крайней мере, в отношении "срока жизни" комплектующих. Ладно, что-то мы как-то грустно начали. Давайте о весёлом - в сегодняшнем обзоре мы рассмотрим достаточно интересную материнскую плату на самом последнем сокете от AMD - AM3, от достаточно неординарной компании ECS. Полное название платы - ECS A785GM-AD3 Black Series. Ну что, приступаем к знакомству.

Комплект поставки и спецификации

Плата упакована в коробку стандартных размеров. Используется вечно модное сочетание чёрного и красного цветов. Точнее, на коробке на чёрном фоне нарисован огненный дракон и молодой воин с мечом. Не плохая тема для "Black Series".

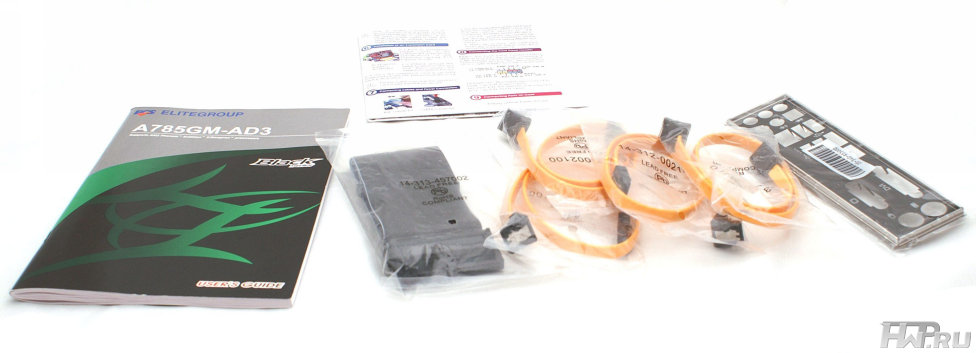

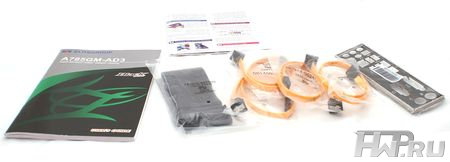

Внутри упаковки помимо самой материнской платы можно обнаружить:

  • заглушку для задней панели корпуса
  • 1 IDE кабель
  • 4 SATA кабеля
  • руководство пользователя
  • инструкцию по сборке
  • диск с драйверами

Не сказать, что комплект бедный, или наоборот, богатый. Он скорее типичен, нежели необычен. Нет переходников питания для SATA устройств, зато есть 4 SATA кабеля (что более важно, на наш взгляд).

Технические характеристики

Перечислим основные технические характеристики ECS A785GM-AD3 Black Series:

  • Процессор:
    • Сокет AM3 для процессоров AMD Phenom II, Athlon II, Sempron
    • Производительный интерфейс HyperTransport 3.0 CPU
    • Поддерживаются процессоры с TDP не более 95W
  • Шина Hyper Transport (HT)
    • Версии 3.0
  • Чипсет:
    • Северный мост - AMD 785G
    • Южный мост - AMD SB710
  • Графика:
    • Встроенный (на базе AMD 785G с графикой ATI™ Radeon HD4200)
    • Встроенный графический процессор DirectX10.1
    • Разделяемая память: до 512 Мб
  • Слоты памяти:
    • 4 x DIMM DDR3
    • OC1600/1333/1066/800 DDR3 SDRAM
    • до 16 Гб
  • Слоты расширения:
    • 1 x PCI Express 2.0 x16
    • 2 x PCI Express x1
    • 3 x PCI
  • Накопители:
    • 1 x Ultra DMA133/100/66 (2 устройства)
    • 5 х Serial ATA 3.0 Гб/с
    • 1 x eSATA
    • RAID0, RAID1, RAID10
  • Сетевой интерфейс:
    • 1 x RJ45
    • RealTek 8111DL Gigabit Fast Ethernet NIC
  • Звуковой кодек:
    • Realtek ALC 888S поддерживает 8-канальный HD звук
    • Realtek ALC662 6-канальный HD аудиокодек (опция)
    • Соответствие спецификации HD Audio
  • Порты на задней панели:
    • 1 x PS/2 клавиатура & PS/2 мышь разъемы
    • 1 x D-sub(VGA)
    • 1 x DVI коннектор
    • 1 x RJ45 LAN разъем
    • 6 аудио портов (1Line in, 4x Line out, 1 Optical SPDIF Out)
    • 1 внешний SATA-порт
    • 6 x USB порты
  • Внутренние разъемы:
    • 1 x 24-pin ATX коннектор питания
    • 1 x 4pin разъем CPU_FAN
    • 1 x 3-pin NB_FAN
    • 1 x 3-pin SYS_FAN
    • 1 x кнопка питания
    • 1 x кнопка перезагрузки
    • 1 x IDE разъем
    • 1 x Speaker разъем
    • 1 x Front panel switch/LED разъем
    • 1 x Front panel аудио разъем
    • 1 x кнопка Clr_CMOS
    • 1 x CD-audio разъем
    • 5 х SATA
    • 3 x USB 2.0 разъема (6 USB портов)
    • 1 x 4-pin 12V Connector
    • 1 x разъем датчика Chassis intrusion
  • BIOS^
    • AMI BIOS with 8Mb SPI Flash ROM
    • Поддержка утилиты ECS M.I.B II
  • Форм-фактор:
    • ATX, 305*220мм

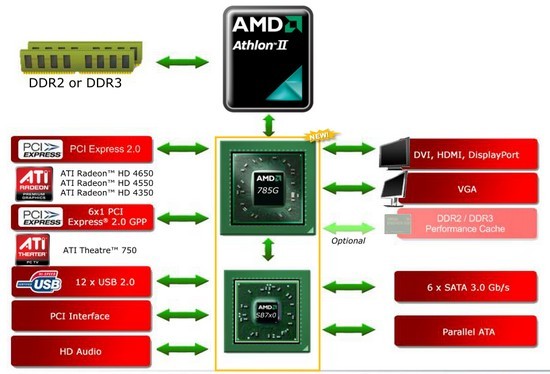

Со спецификациями, я думаю, всё понятно. Северный мост - AMD 785G (со встроенным графическим процессором ATI Radeon HD4200), южный - знакомый из предыдущих обзоров AMD SB710. Сокет - AM3. Оперативная память, разумеется, двухканальная 1600/1333/1066/800 DDR3 (4 слота, до 16Гб).

Дань прогрессу - 8-канальный HD аудио кодек. Ну и всё остальное, как и полагается - 12 USB портов (в сумме), 5 SATA и 1 eSATA, 2 IDE устройства. Из приятного - кнопки Power, Reset и Clear CMOS разведены на самой плате. Но есть и неприятный момент - плата поддерживает процессоры с тепловыделением не более 95W. С одной стороны, список поддерживаемых процессоров всё равно достаточен, с другой - при желании поменять "сердце" на более "жаркое", придётся также поменять и материнскую плату. Хотя, в любом случае при покупке очень мощной системы компоненты подбираются сбалансировано. В общем, мы предупредили.

Ну вот, почти всё интересное выложил практически в самом начале статьи. Почти всё, да не всё. Есть ещё перечень "особенностей" данной модели (на официальном сайте данный перечень представлен шире, но мы упомянем самые интересные), который мы, с вашего позволения, вывели в отдельный список (в скобках - краткое описание):

  • ECS eJIFFY (Linux интерфейс для быстрой перезагрузки приложений)
  • Утилита обновления eBLU - BIOS Live Update (утилита обеспечивает быстрое и легкое обновление BIOS)
  • 15m Gold Contact (Золотые контакты 15m на процессорном разъеме и контактах слота памяти)
  • M.I.B II (Эксклюзивная утилита ECS для настройки BIOS)
  • ATI Hybrid Graphics Technology

О ECS eJIFFY мы с вами поговорим в отдельном разделе обзора. Что касается утилиты, что по-русски звучит ужасно, eBLU (BIOS Live Update), то это ничто иное, как прошивка BIOS непосредственно из Windows. Легко и просто. Позолоченные контакты - конечно, приятно, но не больше. Сомневаюсь, что даже самые жёсткие тесты выявят явное превосходство позолоченных контактов над обычными, но такому бонусу любой будет рад. Наконец, M.I.B II - это раздел BIOS, в котором сгруппированы все основные настройки для разгона системы. Об этом мы также чуть позже поговорим. Ну и, наконец, ATI Hybrid Graphics Technology означает то, что при использовании внешней видеокарты фирмы ATI, вы сможете с помощью драйверов задействовать встроенное графическое ядро и внешнюю видеокарту (для увеличения производительности, разумеется).

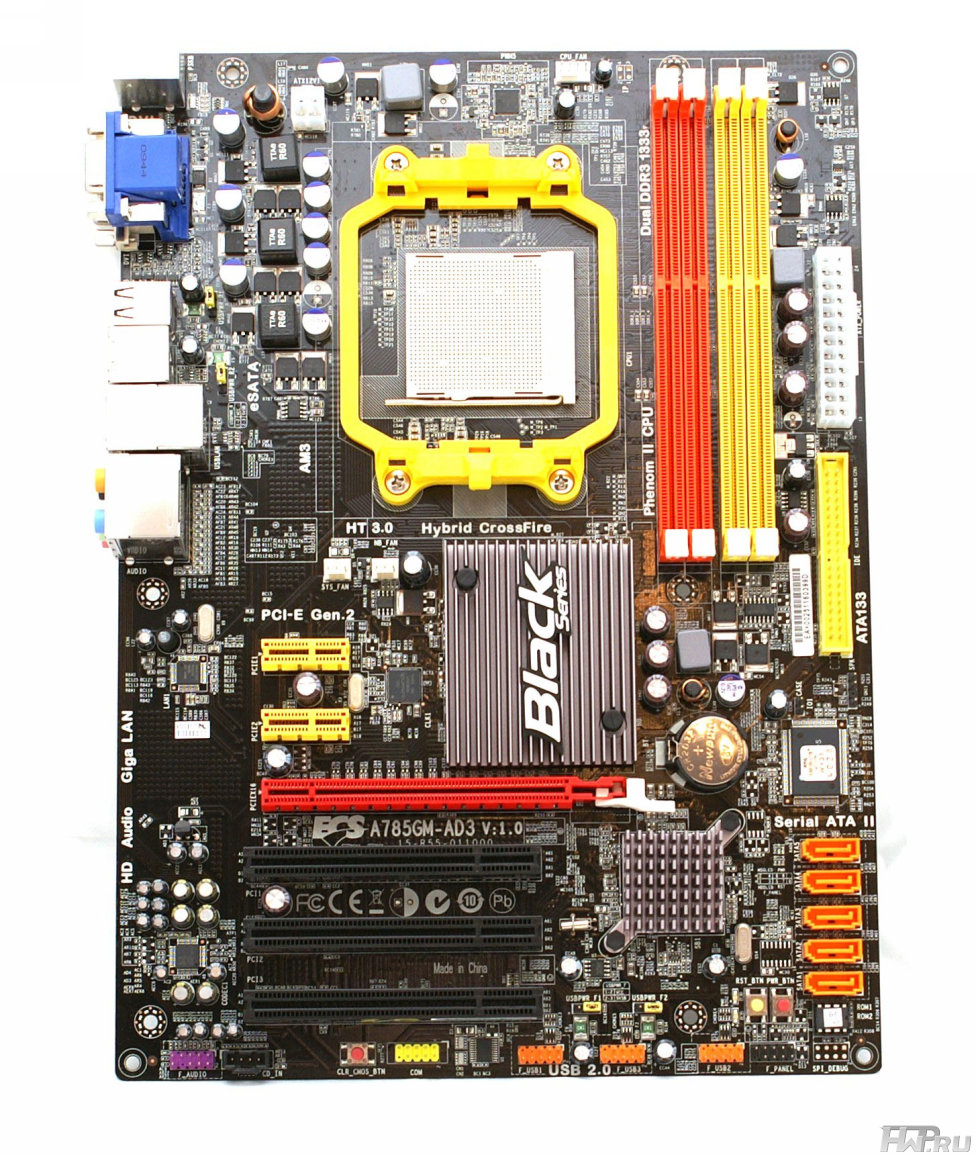

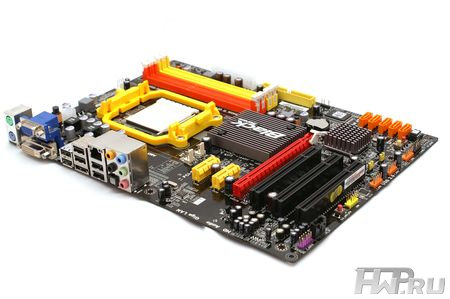

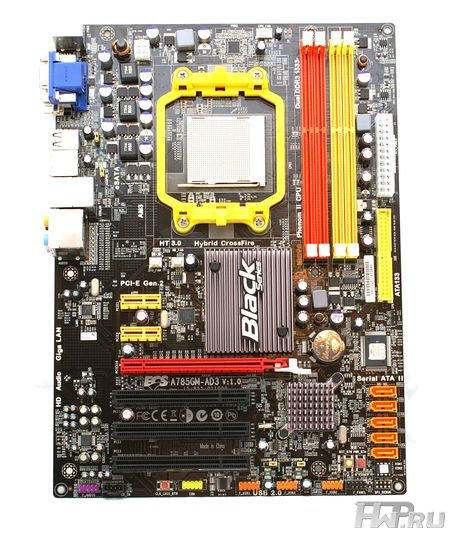

Ну что, со спецификациями и особенностями разобрались, пора взять материнскую плату в руки.
