Обзор платформы Shuttle ST61G4

Введение

В русском языке нет слова, аналогичного английскому "Barebone", потому что это составное слово, где одна часть "bare" может быть переведена как "чистый", а "bone" - кость. Сегодня уже многие из нас знают, что такое Barebone, - это комплект из корпуса, блока питания и материнской платы с максимально возможной степенью интеграции. Иногда в комплекте с Barebone-системами поставляются клавиатуры и мышки. Сделано это для того, чтобы максимально упростить процесс сборки компьютера. Представьте себе, ведь для того, чтобы "вдохнуть жизнь" в этот пока ещё бездыханный корпус компьютера, достаточно добавить лишь процессор, память и жёсткий диск. Иногда даже оптические приводы DVD-ROM и CD-ROM поставляются в составе Barebone-комплектов. То есть, Barebone - это костяк, так сказать, платформа, на которой строится компьютер. Причём, покупая такую платформу, пользователь сам по своим средствам выбирает, какую память и в каких объёмах устанавливать в компьютер, какой использовать процессор и какой жёсткий диск. Ну а возможность дальнейшего расширения компьютера определяется как раз конструкцией той или иной платформы.

Правда, в сегодняшнем понимании слово "Barebone" исказило свой первоначальный смысл. Теперь под этим определением понимаются любые компьютеры формата SFF (Small Form Factor), как можно понять из названия, это достаточно маленькие компьютеры. Родоначальником формата SFF была компания Shuttle, которая первой представила не просто новый корпус небольших размеров, а целый концепт - тип компьютеров, которые несмотря на свои малые размеры, не уступали по функциональности большим компьютерам, собранным в корпусах формата ATX. Но тут важна сама идея, а именно - в чём было принципиальное отличие платформы SFF от Shuttle. Обычно компьютеры, рассчитанные на простое домашнее использование собираются в корпусах формата MicroATX, соответственно, на MicroATX материнских платах. Это платы для сборщиков ПК, которые считают буквально каждую копейку. Поэтому как правило, у производителей материнских плат в одной серии были модели формата ATX и MicroATX, причём последние зачастую не обладали некоторыми "расширенными" функциями, присущими "бОльшим братьям". У компании Shuttle позиция была совершенно другой - этот маленький кубик должен был по функциональности не уступать большим компьютерам. Обилие периферийных портов, самые современные интерфейсы и самые современные чипсеты. Материнские платы небольших размеров имели самую высокую степень интеграции: в буквальном смысле на платах нет свободного места - везде установлены различные чипы контроллеров. Во многом, именно этот факт привёл к широкому распространению платформ в форме известных каждому кубиков.

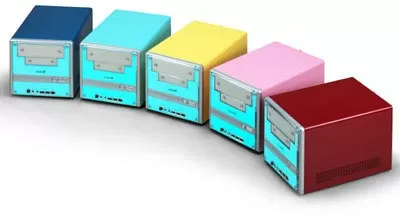

Различные расцветки платформ Shuttle

Дизайн так же сыграл немаловажную роль. Прежде всего, внешняя эстетика и компактные размеры - основные преимущества платформа SFF. Появившись относительно недавно на компьютерном рынке, эти новые корпуса строились уже с учётом сегодняшних требований - интерфейсные порты на лицевой панели, встроенный картридер, система вентиляции, рассчитанная на процессоры с большим тепловыделением. То есть, теперь персональный компьютер - это не "гроб, занимающий половину рабочего стола", а маленький кубик, лёгкий, который легко перенести со стола на тумбочку или на окно. Но это - только начало, поскольку в настоящее время производители компьютеров формата SFF уже оценили мобильность этих устройств и начинают позиционировать их как замену переносным компьютерам (ноутбукам без аккумуляторных батарей). В принципе, в этом есть некий смысл, поскольку действительно маленький компьютер удобно положить в сумку и носить по презентациям, с работы домой и т.д. Да, придётся таскать с собой мышь и клавиатуру. Может быть, придётся и монитор прихватить. Но это будет удобнее, чем носить компьютер в корпусе Tower под платы стандарта ATX. Хотя, вытеснить ноутбуки и переносные ПК во всём компьютерам формата SFF не удастся. Всё же мобильность не та. А вот если представить себе мобильную лабораторию, обычно созданную на базе мини-фургончика или автобуса, то здесь уже легко компьютеры формата SFF заменяют ноутбуки. И причин тому множество. Прежде всего, большая функциональность и компактные размеры. То же относится к мобильным студиям: компьютеры формата SFF там уже полностью вытесняют ноутбуки.

За время существования компьютеров формата Small Form Factor, позиции компании Shuttle на этом рынке стали похожи на позиции компании Intel на рынке процессоров. Shuttle является не просто законодателем моды, но и поставщиком проверенных стабильных решений, которые всё чаще выбираются профессионалами в области мультимедиа. Стабильность, совместимость с профессиональным оборудованием (которое, как известно, бывает очень капризно по отношению к материнским платам), тишина работы и удобство корпусов заставили выбрать Shuttle. Вы можете сами убедиться в этом, посетив выставки оборудования для мультимедиа. На последней выставке CSTB, посвящённой телекоммуникациям, которая проходила в Сокольниках в феврале этого года, уже на стендах компаний, предлагающих возможные решения, не было привычных нам компьютеров. Либо Macintosh, либо ПК, но в формате SFF и именно от Shuttle. Кстати, макинтошей было очень мало.

Чем же хороши именно компьютеры Shuttle? Поддержкой, поставками акссессуаров или чем другим, мы и попытаемся узнать, рассмотрев платформу Shuttle XPC ST61G4. Это одна из последних платформ компании под процессоры Intel Pentium 4/Celeron. Однако, в ней столько же новых технологий, сколько и старых идей, заложенных в первых XPC.

Характеристики Shuttle ST61G4

Платформы Shuttle ST61G4 построены на базе материнских плат с чипсетами ATI RS300. Сразу скажем про эти чипсеты. RS300 был ответным шагом компании ATI на системные чипсеты nForce2 Ultra 400 от nVidia. Но если чипсеты серии nForce рассчитаны на процессоры AMD формата Socket A, то ATI приняла решение пока не конкурировать с nVidia на этом рынке и занять другую, не менее интересную нишу - чипсетов под Pentium 4. Сам RS300 интересен тем, что в его северный мост интегрировано графическое ядро Radeon 9100, то есть, Radeon 8500, когда-то бывший флагманом линейки графических чипов ATI. Этот чип с поддержкой DirectX 8.1 отлично зарекомендовал себя и даже теперь его нельзя списывать со счетов. Именно интегрированная графика RS300 сегодня считается самой быстрой в мире, самой лучшей. Ведь в nForce2 интегрировано более простое ядро GeForce серии MX.

Radeon 9100 IGP (RS300)Характеристики Radeon 9100 IGP (RS300)

  • Платформа Socket 478

  • Поддержка процессоров Intel Pentium 4/Celeron с технологией Hyper Threading и частотой шины FSB 400, 533 и 800 МГц

  • Поддержка DBI (Dynamic Bus Inversion)

  • Поддержка графической шины AGP 8x с функцией Fast Write

  • Связь с южным мостом ATI IXP по шине A-Link с пропускной способностью 266 Мб/с

  • Двухканальный контроллер памяти DDR400

  • Поддержка до 4 Гб ОЗУ

  • От 16 до 128 Мб видеопамяти, выделяемой из ОЗУ

  • Поддержка 6 портов USB 2.0

  • Двухканальный контроллер IDE с поддержкой интерфейса Ultra ATA 100

  • Сетевой контроллер 10/100 Ethernet

Характеристики графического ядра Radeon 9100

  • Поддержка технологии HyperZ для оптимизации пропускной способности видеопамяти

  • Аппаратная поддержка пиксельных шейдеров версии 1.4

  • Совместимость с DirectX 8.1

  • Поддержка разрешений до 2048x1536, 32-бита

  • Поддержка 3D-текстур и компрессии текстур по методу DXTC

  • Поддержка полноэкранного сглаживания FSAA

  • Аппаратное декодирование MPEG 2

  • Встроенный 300 МГц RAMDAC

  • Возможность вывода изображения на два источника - два монитора, монитор и телевизор

  • Совместимость с драйверами серии CATALYST

Как видно, характеристики чипсета вполне соответствуют современным высоким требованиям: здесь и поддержка технологии HyperThreading, и двухканальный контроллер памяти DDR400, и шесть портов USB 2.0. Правда, не всё так идеально, как кажется. Например, связь между южным и северным мостами осуществляется по шине с пропускной способностью 266 Мб/с. По сегодняшним меркам это очень мало. И возможно, это скажется при интенсивной загрузке шины.

Что же до возможностей самой платформы Shuttle ST61G4, то вот они:

  • Полностью алюминиевый корпус формата SFF размерами 263x184x154 мм

  • Блок питания ATX 2.03 мощностью 250 Вт

  • Один отсек для 5.25" устройств

  • Один отсек для 3.5" жёсткого диска

  • Встроенный картридер на 6 типов флэш-карточек: Compact Flash Type I/II, IBM Microdrive, SecureDigital, Multimedia Card, Memory Stick, SmartMedia.

  • 4 порта USB 2.0

  • 2 порта IEEE 1394

  • 1 последовательный COM-порт

  • 2 порта PS/2 для клавиатуры и мыши

  • 1 D-Sub аналоговый выход для подключения монитора

  • Встроенный сетевой контроллер 10/100 Мбит

  • ТВ-выход S-Video

  • Оптические аудио выход и вход

  • 1 слот AGP 8x

  • 1 слот PCI

  • 2 порта Serial ATA 150

Кстати, Shuttle ST61G4 не поддерживает возможности вывода изображения на два экрана. Вообще, чип Radeon 9100 IGP позволяет делать это, но в видеокартах на Radeon 8500/9100, например, для вывода изображения на второй экран использовался внешний RAMDAC, который не всегда устанавливался на плату. Возможно, здесь та же проблема: монтаж материнской платы Shuttle слишком тесный и на дополнительный RAMDAС, может быть, просто не хватило места.

Комплект поставки Shuttle ST61G4

Большая коробка с пластиковой ручкой, чтобы было удобнее нести упаковку домой. Обратите внимание на оформление упаковки: обычные компьютерные корпуса, являясь большей частью OEM-продукцией, поставляются в белых и серых безликих коробках, в расчёте на то, что упаковка не так важна для корпуса. А вот Shuttle XPC - это уже продукт для конечного пользователя, который будет выбирать и, возможно, обратит внимание на упаковку.

Коробка Shuttle ST61G4

Большая коробка с пластиковой ручкой, чтобы было удобнее нести упаковку домой. Обратите внимание на оформление упаковки: обычные компьютерные корпуса, являясь большей частью OEM-продукцией, поставляются в белых и серых безликих коробках, в расчёте на то, что упаковка не так важна для корпуса. А вот Shuttle XPC - это уже продукт для конечного пользователя, который будет выбирать и, возможно, обратит внимание на упаковку.

Комплект поставки Shuttle XPC ST61GX небольшой - множественные аксессуары, как например, сумочка для переноса компьютера, пульт ДУ и антенна Wi-Fi поставляются отдельно, за отдельную плату. Здесь же внутри коробки находятся сама Barebone, три книжечки на английском языке, описывающие процесс инсталляции, один компакт диск, шлейфы IDE и Serial ATA и тряпочка для протирки корпуса.

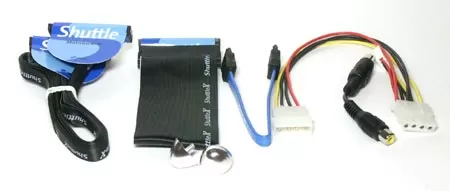

Кабели и шлейфы

Но и самые обычные шлейфы достойны того, чтобы обратить на них внимание. Посмотрите - два IDE шлейфа выглядят по-разному. Один - короткий, плоский и широкий, в другом жилы порезаны вдоль по пять штук и сложены вместе, так что шлейф получается как бы квадратным. Очень короткий Serial-ATA кабель, переходник питания, переходник S-Video - RCA. Что касается шлейфов, то Shuttle XPC рассчитаны на использование только двух IDE устройств - винчестера и оптического привода. Каждое устройство занимает свой канал, то есть здесь нет ни Slave, ни Master устройств. Длины шлейфов так же рассчитаны таким образом, что один из них сможет использоваться только для винчестера, а другой - только для оптического привода. Причём, каждый шлейф может быть проложен только одним образом, о чём мы поговорим чуть позже. Кстати, в комплекте так же поставляется пара стальных ножек, которые можно прикрутить к дну корпуса, чтобы чуточку приподнять его переднюю часть.

Разобравшись с аксессуарами, давайте посмотрим внимательно на саму платформу Shuttle XPC ST61G4.

Внешний вид

Размеры ST61G4

Нет, это не кубик - это параллелепипед, но тем не менее, обозначение "кубик" плотно закрепилось за компьютерами формата Small Form Factor (SFF). Размеры Shuttle XPC составляют всего лишь 295x200x180 мм. Сравнивая его с другими современными Barebone-компьютерами формата SFF, можно сказать, что это не так уж и мало. Например, платформа IWill ZPC имеет размеры 263x184x54 мм, то есть, её корпус и ниже и тоньше и короче.

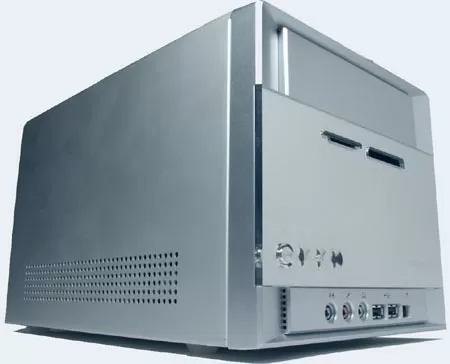

Shuttle ST61G4

Но компактность в электронных устройствах ценится до определённого момента. Как, например, с сотовыми телефонами - ничто не мешает сделать их по размерам меньше спичечного коробка, но кому они будут удобны? Так и с компьютером: этот размер достаточно удобен и позволяет устанавливать стандартные 5.25" оптические приводы и 3.5" жёсткие диски. IWill ZPC использует плоские оптические приводы от ноутбуков и 2.5" жёсткие диски, то есть, это уже неудобно для модернизации. Да и в более компактном корпусе сложнее решить вопрос с вентиляцией и отводом тепла.

Внешний вид

Корпус ST61G4 полностью выполнен из алюминия. Лицевая панель представляет собой зеркало, в котором проделаны прорези для флэш-карточек и установлены кнопки и индикаторы HDD/Power.

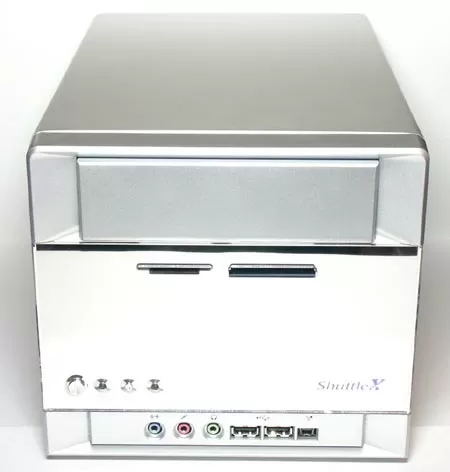

Лицевая панель Shuttle ST61G4

Вообще-то, зеркальная панель имеет некоторые недостатки даже с эстетической точки зрения. Судите сами - зеркала придётся постоянно касаться, включая компьютер, меняя флэш-карточки и т.д. На зеркале лучше всего видны отпечатки пальцев и его проще всего залапать. Правда, в этом случае очень полезной окажется тряпочка для протирки корпуса, поставляемая в комплекте. Благо, у компании Shuttle свой, специфический подход к дизайну платформ - пользователь может приобрести отдельно лицевую панель в качестве аксессуара и установить на свой компьютер. Так что если захочется, можно будет изменить цвет и дизайн не только лицевой панели, но и крышки корпуса.

Лицевая панель Shuttle ST61G4

На зеркале установлены две кнопки и два светодиодных индикатора. Это привычные нам (слева направо) кнопка Power, индикатор Power, кнопка Reset и индикатор IDE/HDD. Причём, кнопка Reset утоплена настолько, что пальцем нажать её не получается - только чем-нибудь тоненьким. Случайное нажатие исключено.

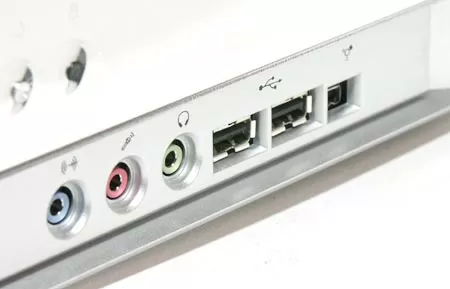

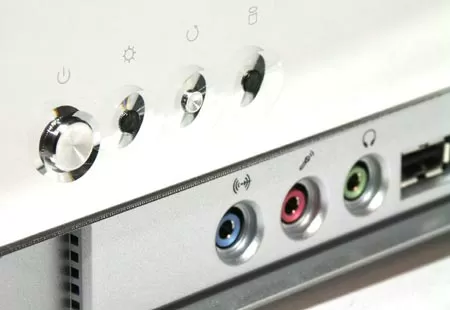

Лицевая панель Shuttle ST61G4

Под кнопками, на пластиковой (не зеркальной) панели установлены гнёзда для устройств, обычно подключаемых к компьютеру временно. Это три звуковых гнезда, два порта USB 2.0 и один 4-контактный порт I-Link стандарта IEEE 1394a. Примечательно, что поддерживая два порта стандарта IEEE 1394a, на лицевую панель вынесен именно порт I-Link, к которому обычно подключаются цифровые камеры. А сзади установлен полноценный 6-контактный FireWire для постоянно подключенной периферии, например, внешних жёстких дисков.

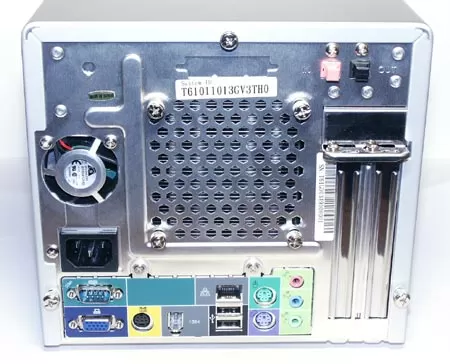

Задняя панель Shuttle ST61G4

Сзади корпуса установлены гнёзда, к которым оборудование подключается надолго. Здесь стандартные для персональных компьютеров порты PS/2, один последовательный COM-порт, ТВ-выход S-Video (9-контактный), сетевой порт RJ45, два USB 2.0 порта, один IEEE1394 и три аналоговых аудио выхода на домашний кинотеатр (передние каналы, задние и центральный/сабвуфер). В верхнем правом углу установлены оптический SPDIF аудиовход и SPDIF аудиовыход. Под ними имеются два слота - один для AGP видеокарты и один для PCI устройства.

Таким образом, Shuttle ST61G4 имеет все необходимые порты, чтобы одновременно считаться и современным устройством и совместимым со старым оборудованием. Правда, чего не хватает, так это порта DVI, ведь наверняка владельцы компьютеров на базе подобных платформ заходят подключать к ним цифровые плоскопанельные мониторы. Но в этом случае придётся использовать видеокарту с интерфейсом AGP.

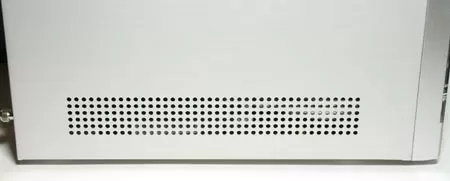

Shuttle ST61G4 - вид сбоку

Сбоку в стенках корпуса компьютера проделаны вентиляционные решёточки. Что ни говори, но в корпусах с таким маленьким объёмом вентиляции должно быть уделено очень много внимания.

Внутри корпуса

Корпус разбирается голыми руками, без отвёртки.

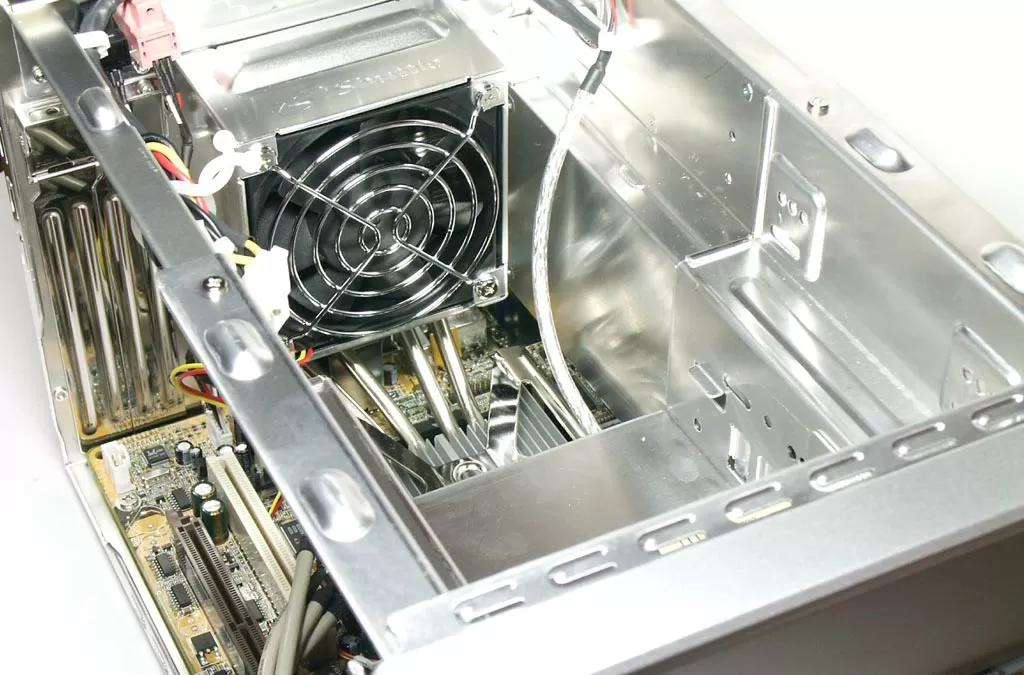

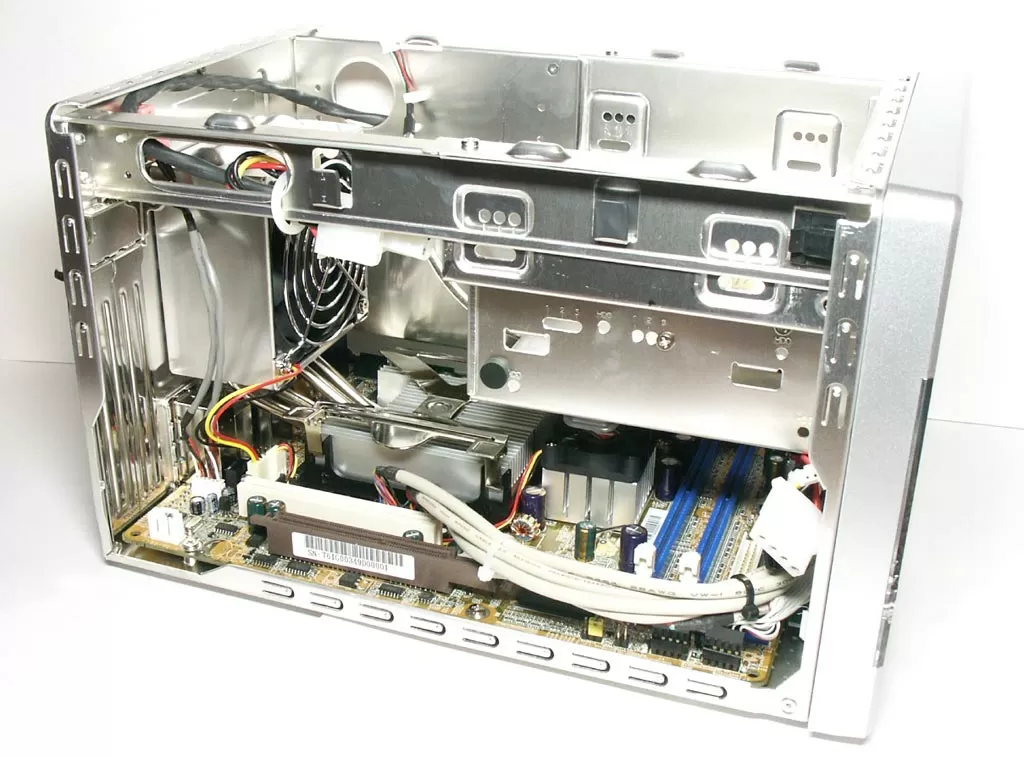

Корпус Shuttle ST61G4 без крышки

Чтобы платформа стала компьютером, достаточно добавить в неё память, процессор, жёсткий диск и оптический привод по вкусу. Внутренние части корпуса так же как и внешние, сделаны из алюминия. А вот это уже плохо, поскольку они очень легко царапаются.

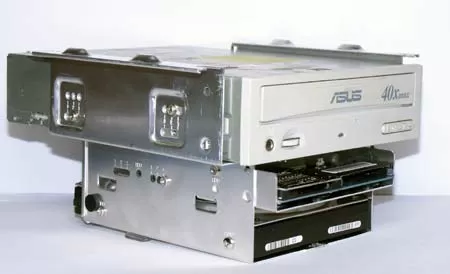

Корзина Shuttle ST61G4

Например, чтобы установить в ST61G4 жёсткий диск и оптический привод, придётся снимать предназначенную для этого корзину. Снимается она очень туго и царапает внутренние распорки.

Корпус Shuttle ST61G4 без крышки

Обратите внимание - слот AGP здесь установлен слева от слота PCI, а не справа. И хотя конструкция корпуса ST61G4 подразумевает установку двух плат расширения, установить сюда "двухэтажную" видеокарту типа GeForce FX 5950 или некоторых Radeon 9800 не получится.

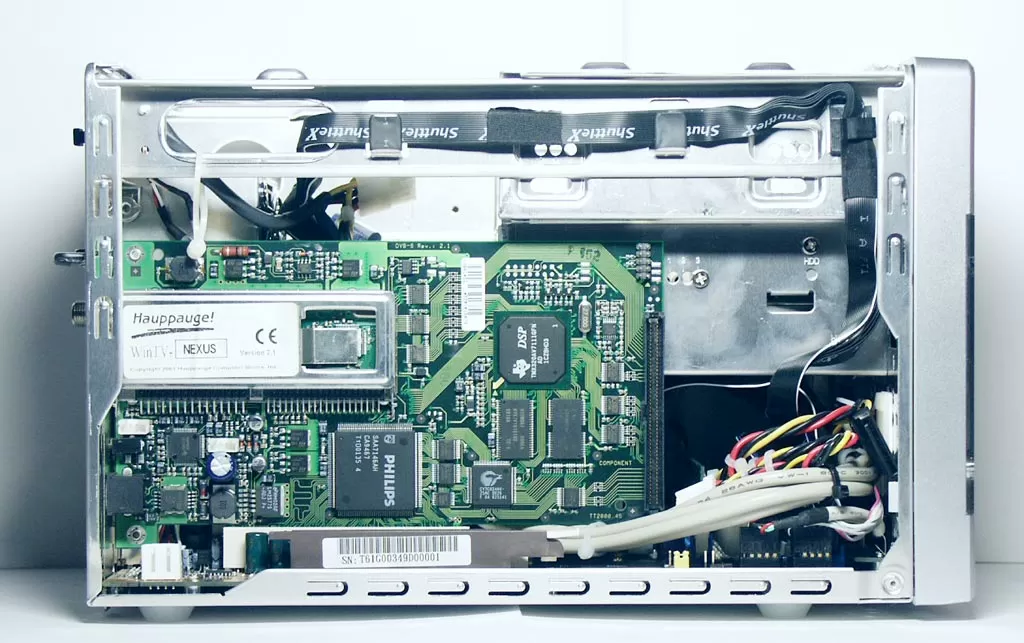

Hauppauge WinTV Nexus-S

Кто-то может подумать, что внутри этой платформы нет места для больших полноразмерных PCI плат расширения. Чтобы опровергнуть это утверждение, мы установили в компьютер спутниковый тюнер Hauppauge WinTV Nexus-S (SkyStar 1). Правда, установка платы длилась 20 минут (вместо 2 минут на обычном настольном ПК), а чтобы вытащить плату из компьютера потребовалось ещё столько же времени. Но сам факт - плата уместилась внутри этого маленького корпуса.

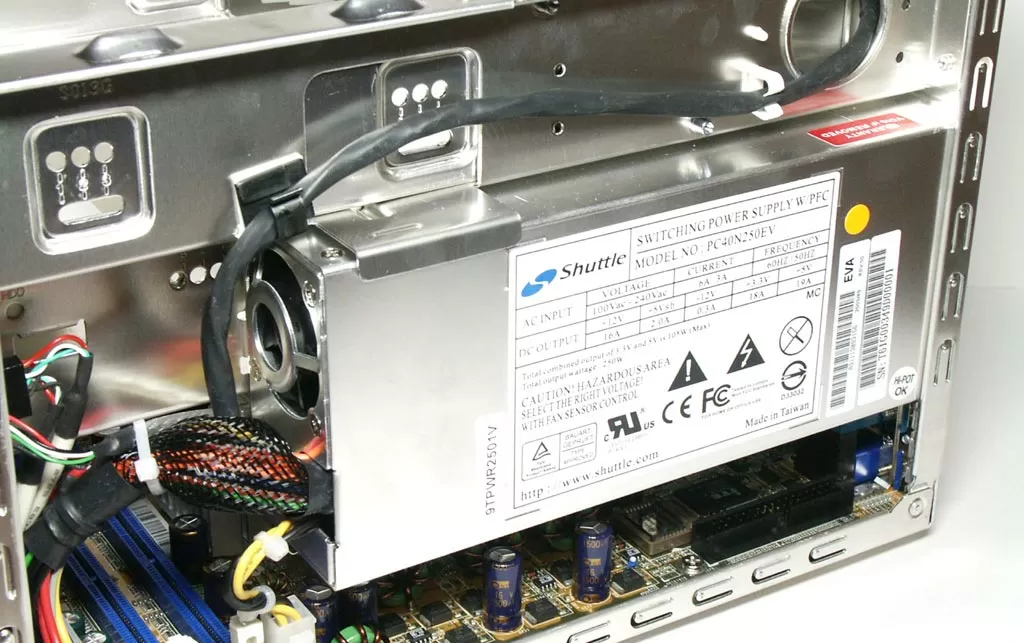

Блок питания Shuttle ST61G4

Блок питания установлен в правой части корпуса. Несмотря на свои небольшие размеры, он имеет мощность 250 Вт и охлаждается двумя вентиляторами установленными с торцов. Они прогоняют через БП воздушный поток, как через аэротрубу.

Вообще, что касается вентиляторов, то Shuttle ST61G4 имеет их аж четыре штуки: два на блоке питания, один на северном мосту чипсета и один большой, выполняющий функции системного и охлаждающего радиатор на процессоре.

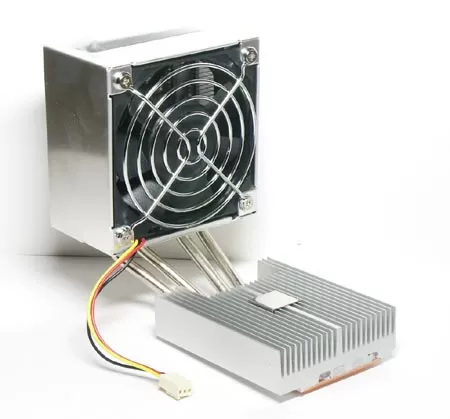

Кулер процессора в Shuttle ST61G4

Система охлаждения процессора - то, чем особенно гордится компания Shuttle. Здесь используется особенный кулер с двумя радиаторами, поставленными под прямым углом друг к другу. Основной алюминиевый радиатор с медным основанием как раз и прилегает к процессору. Другой же радиатор, состоящий из алюминиевых пластин, охлаждается большим 80-мм вентилятором. Радиаторы соединены между собой четырьмя теплопроводящими трубками, за счёт чего тепло распределяется равномерно по их поверхности. И получается, что один вентилятор как бы охлаждает два радиатора. Кстати, этот вентилятор является "по совместительству" и системным, то есть обеспечивает вентиляцию всех элементов внутри корпуса компьютера. Материнская плата платформы ST61G4 в полной мере берёт на себя ответственность за управление скоростью вентилятора в зависимости от температуры процессора. Скорость вентилятора можно как доверить автоматике, так и вручную установить из BIOS системной платы.

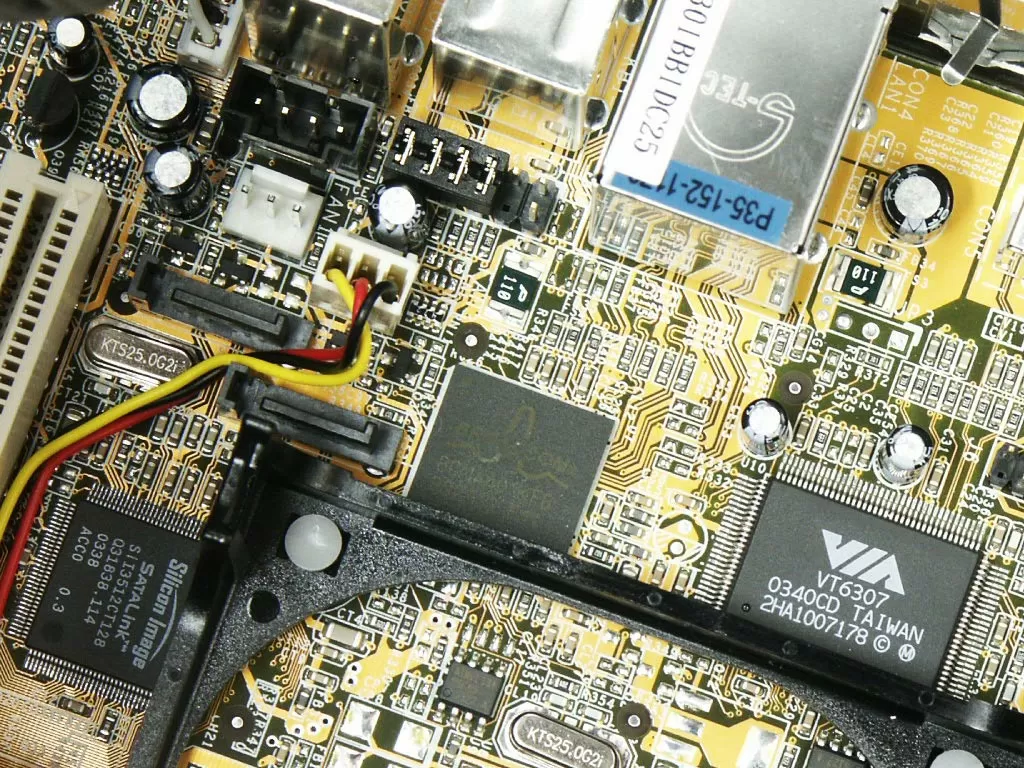

Чипы контроллеров на материнской плате

Кстати, сама материнская плата имеет некоторые возможности, которые не используются в данной платформе. Например, поддержку 3.5" дисковода, для которого нет места в компьютере. Поддержка же современных интерфейсов, таких как Serial ATA и IEEE 1394a поддерживается за счёт отдельных чипов-контроллеров, распаянных на плате. А вот саму материнскую плату достать их корпуса очень сложно. Даже отсоединив все кабели и шлейфы, будет трудно вытащить её наружу. Но эти и ни к чему, ведь найти в продаже материнские платы формата SFF сегодня невозможно и вряд ли ситуация изменится в ближайшие год-два.

BIOS

Материнская плата, использующаяся в Shuttle ST61G4, имеет достаточно функциональный BIOS, который позволяет даже разгонять процессор путём изменения частоты системной шины. Среди стандартных возможностей, которые, тем не менее, являются очень приятными и поддерживаются не всеми системными платами, хочется отметить поддержку Suspend To RAM (STR), то есть режим энергосбережения, в котором вся текущая информация хранится в памяти компьютера даже когда он выключен. Когда компьютер находится в режиме STR, его вентиляторы и жёсткий диск не работают, то есть он стоит совершенно бесшумно, процесс включения занимает несколько секунд - операционная система получается всегда загруженной. Для домашнего компьютера это очень удобно. Кроме того, в BIOS можно настроить первичный приёмник видеосигнала - монитор или телевизор. То есть, если вы устанавливаете ST61G4 в качестве центра домашней мультимедиа-техники, то вам может даже не понадобится монитор - компьютер будет работать и на телевизоре. Хотя, конечно, использовать это можно только для просмотра видео или для игр, но никак не для интернета или офисных приложений.

Из BIOSа можно изменять напряжение процессора (от 0.8250 В до 1.5875 В с шагом 0.0125 В), памяти (авто, 2.6, 2.7 или 2.8 В) и шины AGP (авто, 1.6, 1.65 или 1.7 В), разгонять шину процессора (максимум на 15 МГц). Составить впечатления о BIOS данной платформы вы сможете, посмотрев на скриншоты наиболее интересных его моентов.

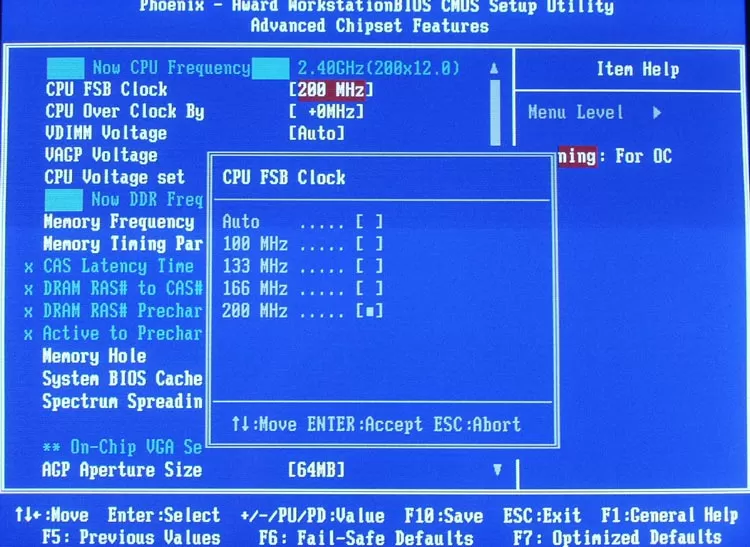

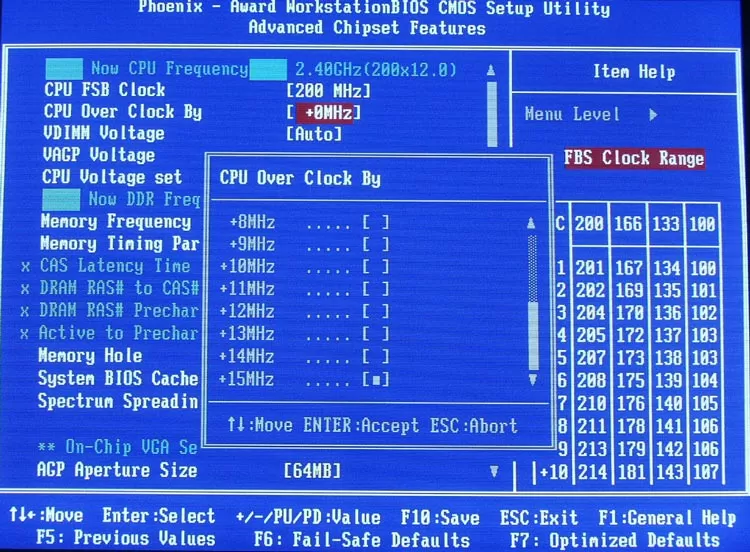

Выбор частоты FSBНапряжение процессора

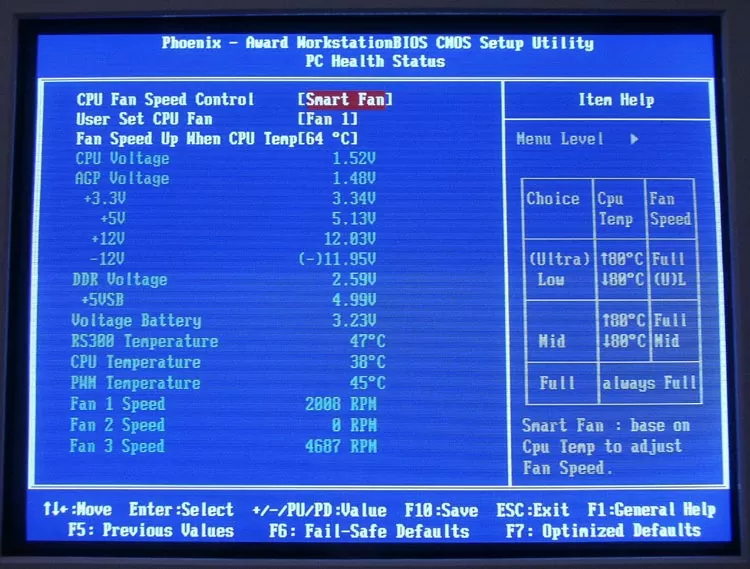

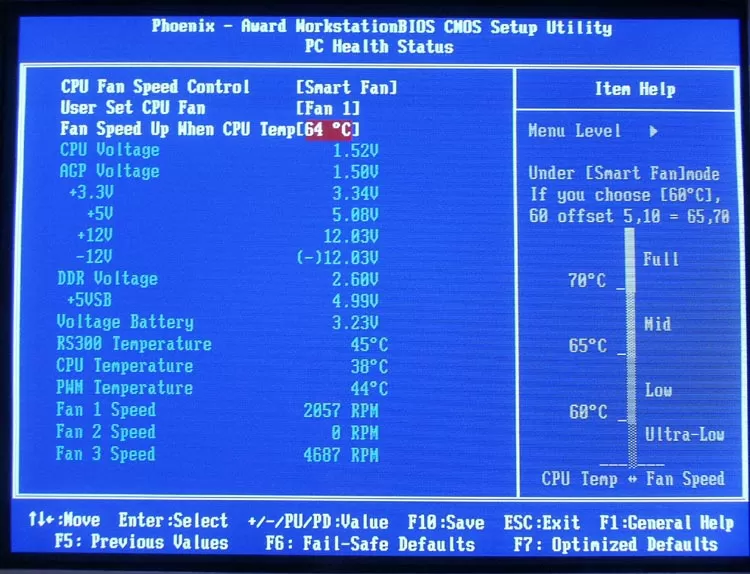

Установка частоты вращения вентилятораУстановка частоты вращения вентилятора

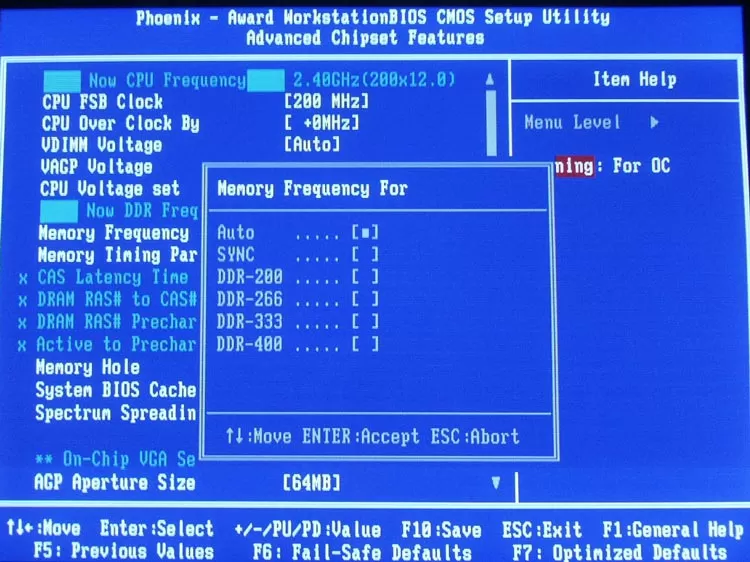

Разгон частоты FSBНастройка памяти

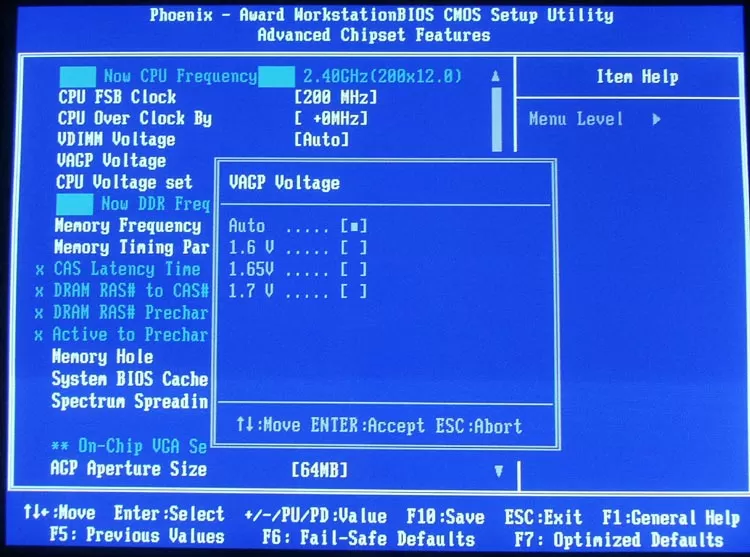

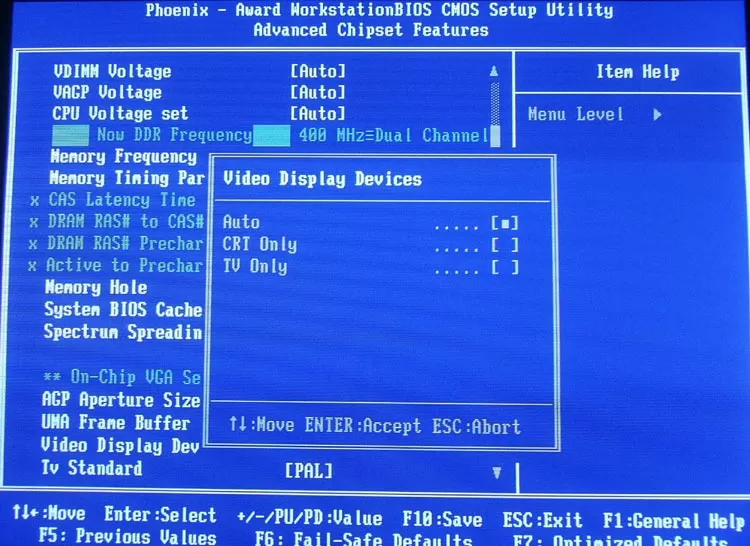

Выбор видео источникаУстановка напряжения AGP

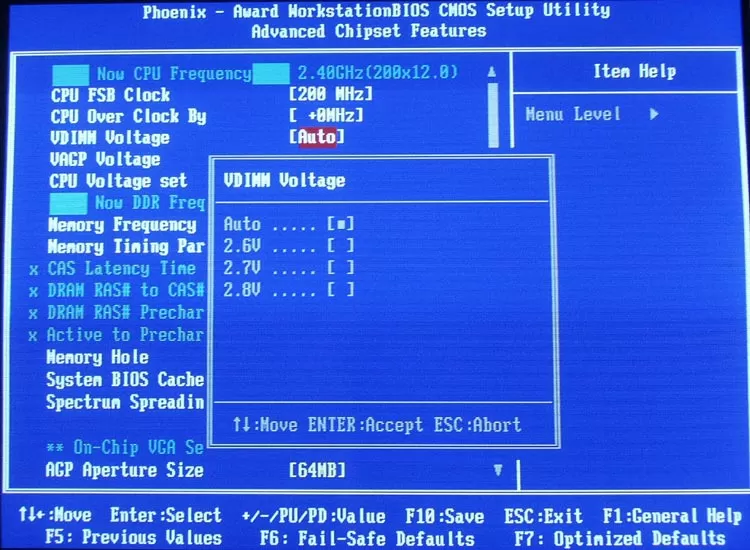

Установка напряжения DIMM

В настройках скорости вентилятора можно выбрать четыре режима - Full (когда большой системный вентилятор работает на максимальной скорости, порядка 3300 оборотов в минуту), Low (около 2500 оборотов в минуту) и Ultra Low (около 2100 оборотов в минуту), а можно поставить автоматический режим - Smart Fan, когда плата сама выбирает частоту вращения лопастей пропеллера вентилятора в зависимости от температуры. В BIOS тогда можно будет настроить, при какой температуре ядра процессора вентилятор должен переходить на полную мощность, чтобы не допустить перегрева. Кстати, таким образом материнская плата может контролировать два вентилятора. Но второй к ней не подключен.

Тестирование

Для тестирования мы собрали на базе платформы Shuttle ST61G4 компьютер следующей конфигурации:

Тестовая система

Процессор

Intel Pentium 4 2.4C (HT, 800 MHz)

Память

2x256 Мб DDR400 Kingston

Винчестер

Hitachi 60Gb 7200 rpm

Видеокарта

Radeon 9100 IGP, 64 Mb

ОС

Windows XP SP1

Все результаты в этом обзоре будут абсолютными, то есть мы не будем сравнивать Shuttle ST61G4 с чем-нибудь другим, поскольку это уже полноценный компьютер и результаты тестов зависят очень от многих факторов.

SYSmark 2002

Тестовый пакет, измеряющий производительность компьютера в офисных приложениях.

SYSMark 2002, marks

Тест 1. Internet Content Creation

327

Тест 2. Office Productivity

174

SiSoft Sandra 2004

Более наглядные диаграммы тестового пакета Sandra 2004.

Sandra 2004 CPU Arithmetics Test

Sandra 2004 CPU Multimedia Benchmark

Sandra 2004 Memory Bandwidth Benchmark

Sandra 2004 скорость винчестера

Уже результаты памяти более похожи на использование двухканального контроллера. Хотя, опять-таки сравнивать с чем-то другим результаты было бы некорректно.

3DMark03

Графическая подсистема Shuttle ST61G4, конечно же, по праву считается самой быстрой среди интегрированных решений, но для самых современных игр её уже едва ли хватит. Вот и в тесте 3DMark03, компьютеру удаётся с гордостью пройти только самый первый тест Wings Of Fury, в остальных игровых тестах - слайд шоу. Но кто захочет быстрое видео, тот купит видеокарту.

3DMark03

Тест 1. Wings Of Fury, FPS

49.5

Тест 2. Battle Of Proxycon, FPS

5.0

Тест 3. Troll's Lair, FPS

5.0

Тест 4. Mother Nature, FPS

Не поддерживается

CPU Score, CPU Marks479
Fill Rate (Single Texturing), MTex/s.485.9
Fill Rate (Multi Texturing), MTex/s.595.0
Vertex Shader, FPS3.7
Pixel Shader 2.0, FPS

Не поддерживается

RagTroll, FPS3.6

Основываясь на личном опыте, могу сказать, что это хорошие результаты для видеокарты поколения DirectX 8. Однако, как говорится, momento more - время апгрейда ещё придёт.

Впечатления

Ну а сейчас я постараюсь перечислить некоторые впечатления от работы, которые не попадают ни под одну категорию тестов. Прежде всего, поговорим о встроенном видео. Графические платы на чипах ATI всегда славились высоким качеством вывода 2D изображения. К сожалению, к материнским платам это не относится. Всё же материнская плата имеет более сложный монтаж, чем видеокарта. Вот и здесь качество 2D ничуть не радует. В разрешении 1024x768 при частоте обновления 85 Гц "мыла" почти не видно на экране, но стоит переключить разрешение на 100 Гц, как "мыло" начинает очень сильно раздражать. Зато видеовыход - наоборот, очень качественный, как и полагает графическому ядру от ATI.

Я бы не стал говорить, что компьютер в нашей конфигурации работал совершенно бесшумно. Я бы даже не сказал, что он был близок к бесшумному. Его было хорошо слышно на расстоянии полутора метров. Причём, звук работающего винчестера я не учитываю - мы говорим только о системе вентиляции. Да, тише, чем настольный ПК, но не настолько, чтобы считаться бесшумным.

Трудно сказать, какую суммарную нагрузку мы "повесили" на 250-ваттный блок питания компьютера (было бы известно энергопотребление материнской платы...). Но вот когда мы подключили к компьютеру внешний жёсткий диск с интерфейсом FireWire, ядром которого был винчестер IBM 120GXP с частотой вращения ротора 7200 оборотов в минуту, компьютер не смог дать достаточно мощности для старта жёсткого диска. А ведь энергопотребление винчестера в момент раскрутки едва ли превышает 11 Вт (7.5 Вт в режиме нормальной работы). Пришлось подключать внешний винчестер через свой блок питания.

К звуковой карте, интегрированной в компьютер, никаких претензий не было - всё работало как часики, как и полагает современному интегрированному звуковому ядру.

Цены

Бытует мнение, что компьютеры формата SFF, к коим и относится Shuttle ST61G4, являются выбором богатых, поскольку стоят намного дороже обычных ПК, собранных в привычных нам корпусах формата ATX или MicroATX. Давайте проверим, насколько это утверждение верно или ошибочно, подобрав три конфигурации компьютера. Первая конфигурация будет нашей тестовой, то есть, компьютер на базе ST61G4, который мы использовали для тестирования. Второй компьютер мы соберём максимально близким к первому, но в дешёвом китайском корпусе и третий будем собирать уже исходя из того, что пользователь выбирал ПК с душой и с особым подходом.

Расчётная стоимость компьютера



Shuttle ST61G4

Конфигурация 2

Конфигурация 3
Процессор

Pentium 4 2.4C (200$)

Память2x256 Mb DDR400 Kingston (96$)
Жёсткий дискHitachi 60Gb IC35L060 (70$)
Оптический приводAsusTek DVD-ROM 16x/48x (36$)
Корпус с БПShuttle ST61G4 (385$)InWin IW-V500G, 250W, MicroATX (48$)Thermaltake Xaser III, ATX, 420W, (200$
Материнская платаAsustek P4R800 (Radeon 9100 IGP, USB 2.0, LAN, VGA, FSB800, MicroATX) (100$)Abit IC7 (Intel i875P, IEEE 1394, DualDDR400, Serial ATA, USB 2.0, AC'97, ATX) (136$)
Контроллер IEEE 1394 PCI IEEE 1394, 3 порта (10$)Встроенный
ВидеокартаВстроеннаяRadeon 9100, 64 Mb, TV-OUT, DVI (70$)
КартридерВстроенныйCardReader 6-in-1, внутренний, USB 2.0 (10$)Sandisk ImageMate 8-in-1 USB 2.0 (50$)
Итого787$570$858$

Конечно же, компьютер - это как конструктор лего: каждый может выбрать комплектующие по себе, что-то лучше, что-то хуже. И кто-то, возможно, скажет, что 385$ за корпус с материнской платой и картридером - это дорого. Но если взять хороший дорогой корпус ATX (причём, Xaser III - не самый дорогой из корпусов для энтузиастов), хорошую материнскую плату, к которой потребуется отдельная видеокарта (для примера мы взяли видеокарту на том же ядре Radeon 9100), то выйдут те же деньги. Правда, обратная сторона вопроса в том, что за те же деньги покупатель получит компьютер с несколькими 5-дюймовыми отсеками, свободными PCI слотами и возможностями для апгрейда. А вот что выбрать за одни и те же деньги - компактные размеры или возможность апгрейда материнской платы, выбирать вам, самим покупателям. В любом случае, наши расчёты подтвердили старую истину - каждый выбирает компьютер по себе. Можно купить системный блок дешевле на 200$, можно дороже почти на 100$. Смысл покупки останется неизменным - персональный компьютер, а вот реализация будет различная и нужен ли вам компактный медиа-центр или крупногабаритная рабочая станция, выбирать, конечно же, только вам.

Выводы

Несомненно, Shuttle ST61G4 - очень интересный продукт. По сравнению с другими платформами, Shuttle ST61G4 имеет явные преимущества, обусловленные использованием системного чипсета Radeon 9100 IGP с очень быстрым графическим ядром. То есть, если раньше при покупке платформы для дома покупатель уже рассчитывал на установку дополнительной видеокарты, которая позволяла бы запускать современные игры и нормально смотреть видеофильмы, то теперь этой проблемы не возникает - ядра Radeon 9100 вполне достаточно для этих задач. Пусть не для самых современных 3Dигр, но для большинства, которые продаются сегодня и будут продаваться в ближайшие полгода - год. Однако, не стоит забывать и про недостатки - "замыливание" изображения в 1024x768@100 Гц и невозможности вывода изображения сразу на два источника (хотя, этот вопрос можно решить установкой дополнительной видеокарты). Наверное, это единственные претензии, относящиеся непосредственно к материнской плате. В остальном всё очень даже хорошо - поддержка Serial ATA, IEEE 1394, USB 2.0, двухканальный контроллер DDR400, поддержка современных Pentium 4 с 800 МГц шиной и технологией HyperThreading и 6-канальный звук с оптическими SPDIF гнёздами.

Что касается внешних данных ST61G4, то всё бы хорошо, если бы ни зеркало на лицевой панели. Кому-то, возможно, понравится использовать его, причёсываясь перед компьютером каждое утро, но я уже объяснил, чем оно не удобно. Конечно же, не просто будет найти в продаже оптический привод серебристого цвета под цвет лицевой панели (компания MSI, кстати, выпускает оптические приводы со сменными лицевыми панелями). Но даже обычный серый или чёрный оптические приводы будут не сильно выбиваться из общего дизайна корпуса. К счастью, лицевая панель у корпуса сменная и при желании можно будет купить не только её, но и крышку корпуса другого цвета. Хотите - красного, хотите - зелёного, золотистого, хамелеона и т.д. Так что каждый при желании сможет сделать именно тот Шаттл, который ему нравится.

Очень понравилось расположение гнёзд на лицевой панели, - они всегда на виду (не закрыты крышечкой), поэтому к ним удобно подключать и флэш-диски и цифровую камеру.

Shuttle ST61G4

Как и процессоры Intel, платформы Shuttle ценят за стабильность и работу с любым железом. К сожалению, этот фактор мы протестировать не смогли - компьютер работал без каких либо проблем и ни один Burn-In тест не зависал.

О цене на ST61G4 мы уже поговорили и здесь добавить мне нечего. Учитывая всё вышесказанное, можно сделать вывод, что платформы формата SFF в общем и ST61G4 в частности не заменят собой ПК формата ATX и MicroATX повсеместно, ровно как и ноутбуки. Но они так же прочно войдут в нашу жизнь и будут занимать свои ниши, выполняя роль домашнего медиа-центра, рабочей лошадки в звуковой или видео студии, мобильного ПК для презентаций или просто "печатной машинки" на столе секретарши в офисе, где заботятся о своём имидже.

Мы благодарим компанию «Клуб Мультимедиа» (http://www.mpc.ru), официального дистрибьютора Shuttle, за предоставленную платформу Shuttle ST61G4.
