Обзор видеокарты Asus EAH5830 DirectCu

Пред. ... 1 2 ... След. Конец
всего страниц: 2 | Все

Введение

После успешного запуска видеокарт Radeon HD 5000, поддерживающих DirectX 11, семейство разделилось на несколько секторов (или подсемейств), в каждом из которых модели отличались производительностью и, соответственно, ценой.

Radeon HD 5870 основан на одном из самых сложных на сегодняшний день кремниевых чипов от AMD. Графический процессор Cypress включает в себя более 2 миллиардов транзисторов и 1600 потоковых процессоров. В видеокарте Radeon HD 5850 производитель отключил 160 потоковых процессоров, понизил тактовые частоты и достиг тем самым ценовой отметки 300$.

Вкратце о Radeon HD 5830

В новом чипе HD 5830 отключено уже 480 потоковых процессоров, однако их количество (1120) все равно остается достаточным для достойной производительности. В новинке также отключено 16 блоков растровых операций (ROP) из 32. Интерфейс памяти, между тем, остался прежним, 256-битным. Видеокарта оснащается 1 Гб графической памяти GDDR5, работающей на частоте 1000 МГц, ее пропускная способность составляет 128 Гб/с – ровно столько же, как и в HD 5850. Тактовая частота ядра в новинке даже несколько превышает тактовую частоту в HD 5850 (800 МГц против 725 МГц). В результате недостаток количества ROP у HD 5830 должен несколько компенсироваться высокой тактовой частотой. К слову, блоков растровых операций у обозреваемого продукта ровно столько же, как у Radeon HD 5770, при этом вычислительная мощь шейдеров заметно выше (1120 потоковых процессоров против 800), а подсистема памяти и вовсе идентична таковой у Radeon HD 5850.

Сегодня тестировать мы будем ASUS EAH 5830 DirectCu 1024 Мб – нереференсную версию Radeon HD 5830. Как всегда ASUS подошла здесь с умом к системе охлаждения и к выбору электронных компонентов платы – EAH 5830 DirectCu создан для энтузиастов и оверклокеров, которым при разгоне важен каждый мегагерц, а при работе с устройством важна его стабильность.

Ниже представлена таблица, в которой сравнивается конфигурация самых близких конкурентов HD 5830:

Radeon HD 5770

GeForce GTX 260

Radeon HD 5830

Radeon HD 5850

Radeon HD 5870

Потоковые процессоры

800

216

1120

1440

1600

Блоки растровых операций

16

28

16

32

32

Графический процессор

Juniper

GT200

Cypress

Cypress

Cypress

Транзисторы, миллионов

1040

1404

2154

2154

2154

Видеопамять, Мб

1024

896

1024

1024

1024

Ширина шины памяти, бит

128

448

256

256

256

Частота ядра, МГц

850

620

800

725

850

Частота памяти, МГц

1200

1050

1000

1000

1200

Цена

155$

200$

220$

300$

400$

Видеокарта

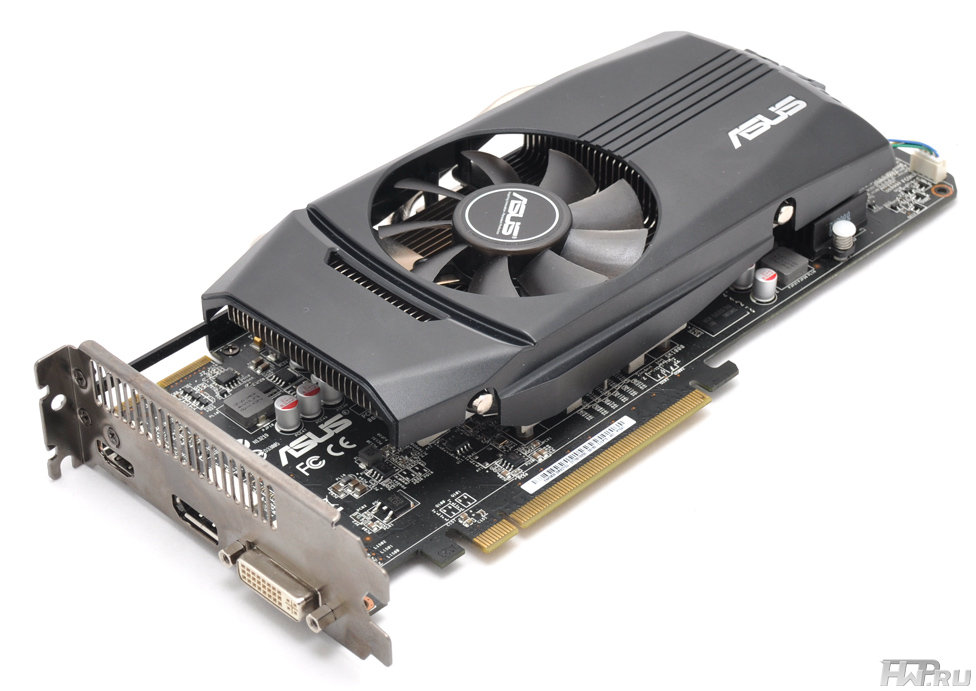

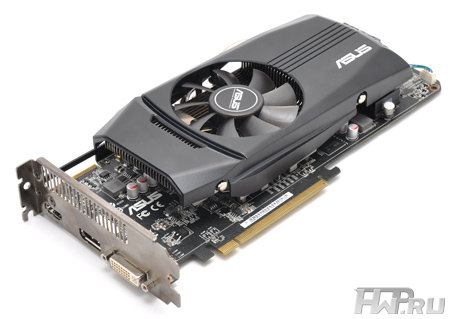

ASUS использует новый кулер, призванный снизить уровень шума вентилятора и увеличить эффективность охлаждения, при этом в производстве системы охлаждения (и, соответственно, в составе конечного продукта) стоит умеренных денег. Вы сразу можете заметить тепловые трубки, использующиеся в системе охлаждения.

Asus EAH 5830 DirectCU

Asus EAH 5830 DirectCU

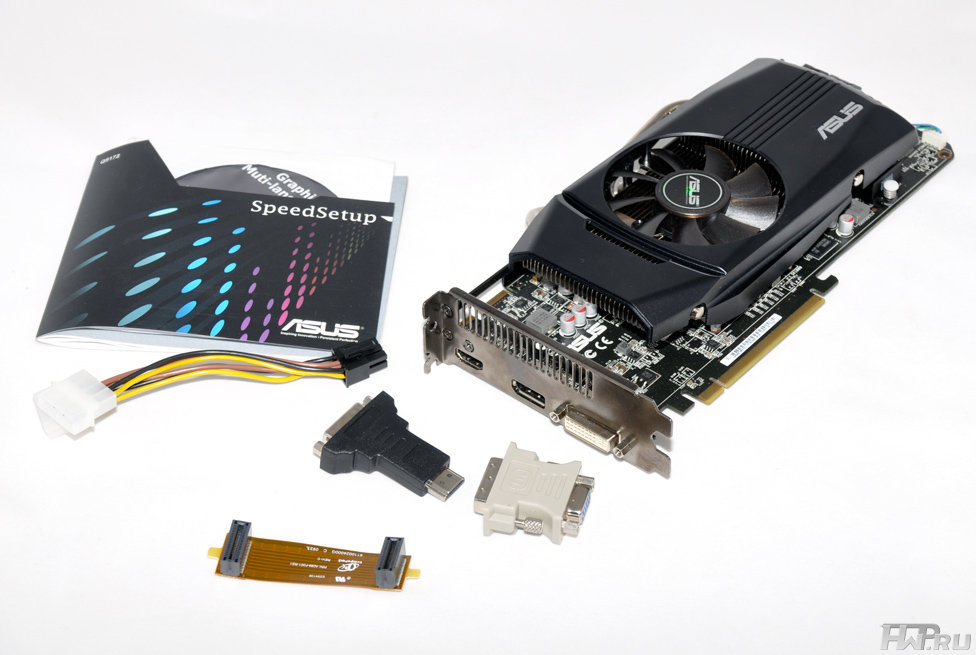

Комплект поставки, в общем-то, стандартный для такого уровня видеокарт - вместе с графическим адаптером вы получите только необходимые аксессуары, ничего лишнего.

HD 5830 в исполнении ASUS занимает два посадочных места в корпусе и на материнской плате, что вполне ожидаемо.

Asus EAH 5830 DirectCU

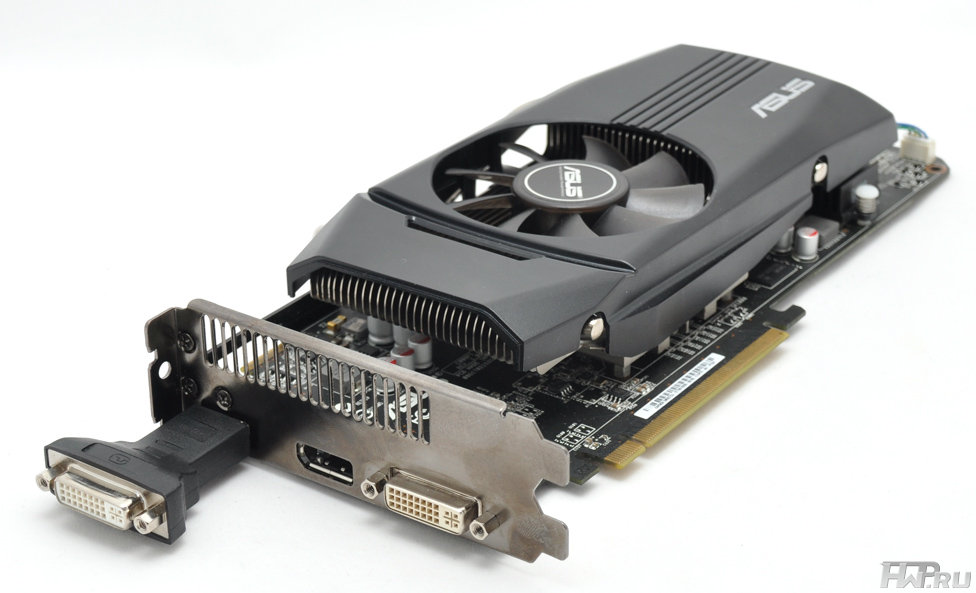

На адаптере вы найдете целых три видеовыхода – DVI, HDMI и DisplayPort. Это одна из многих конфигураций, возможных в новой видеокарте – на видеовыходе установлена сложная и многофункциональная логика. Изначально плата оснащается шестью сигнальными линиями TMDS, которые могут быть сконфигурированы так, как задумает производитель (двойной DVI, например, требует всего две линии TMDS). Лично мы предпочитаем коннекторы DVI коннекторам DisplayPort – он лучше хотя бы в плане совместимости. ATI анонсировала также, что производители плат могут использовать до шести видеовыходов на HD 5830, однако пока никто еще не представил такие решения.

Asus EAH 5830 DirectCU

Для аудио HDMI карты от NVIDIA требуют подсоединения внешнего источника – например, встроенного на материнскую плату аудио посредством кабеля SPDIF. AMD, напротив, оснащает свои платы встроенным аудиоконтроллером, что для большинства пользователей намного удобнее. Также интегрированное AMD в акселератор аудиоустройство поддерживает стандарт HDMI 1.3a, предполагающий наличие технологий Dolby TrueHD, DTS-HD, AC-3, DTS и до 7.1 аудиоканалов с частотой дискретизации 192 кГц (24-бит).

Поддерживаются и конфигурации CrossFire, способные увеличить производительность видеоподсистемы в кратной количеству одновременно установленных видеокарт степени.

Рассмотрим продукт более детально

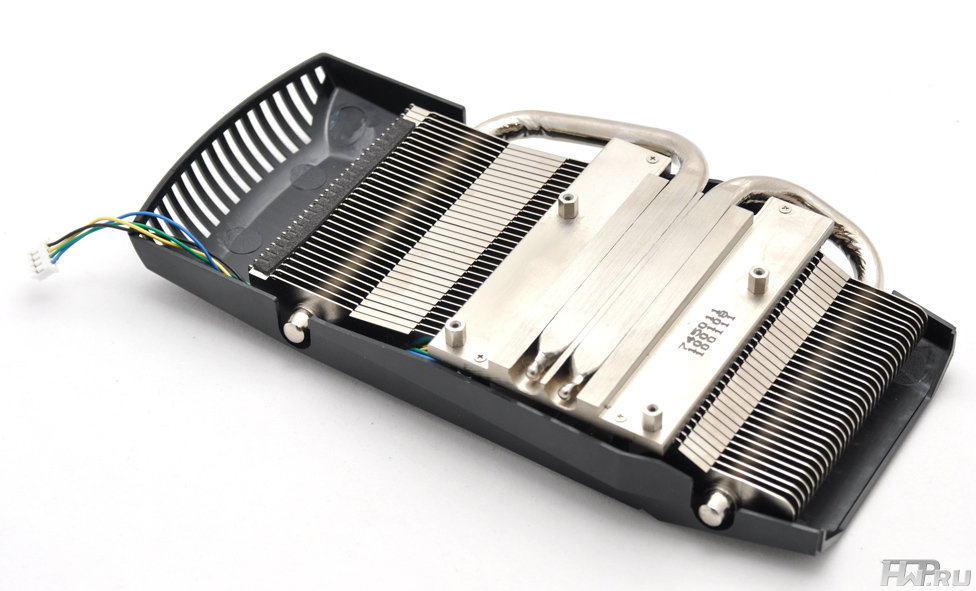

ASUS – одна из первых компаний, адаптировавших технологию с непосредственным контактом тепловых трубок Direct-Touch к VGA-кулерам. Вы можете видеть две тепловые трубки, расположенные прямо над графическим процессором. Их плоская часть была хорошо отшлифована, обе тепловые трубки напрямую прикасаются к теплораспределительной крышке GPU.

Asus EAH 5830 DirectCU

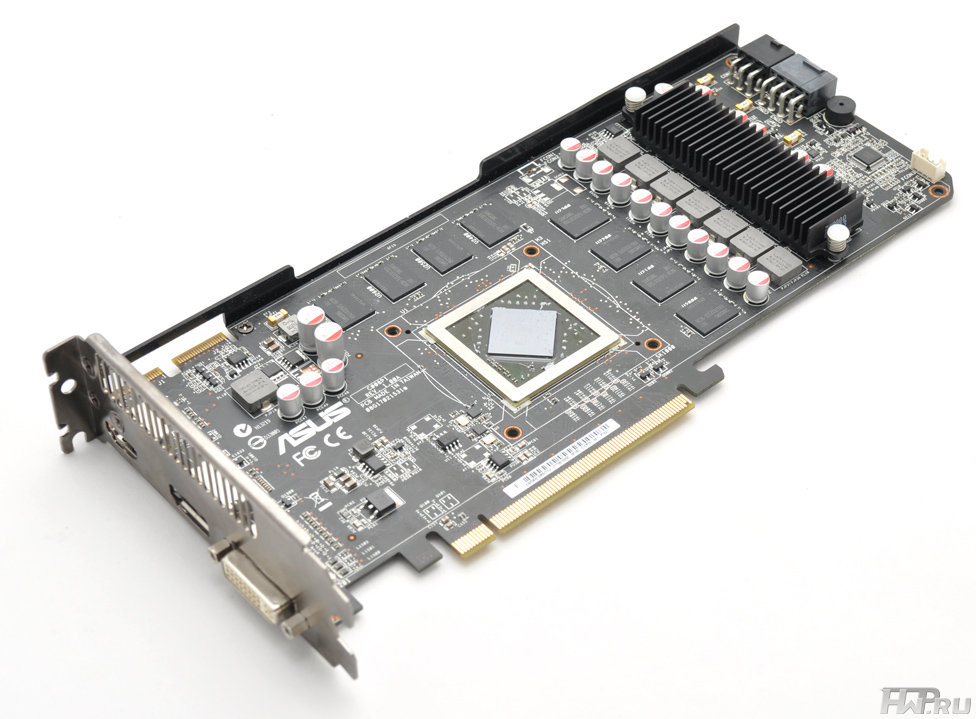

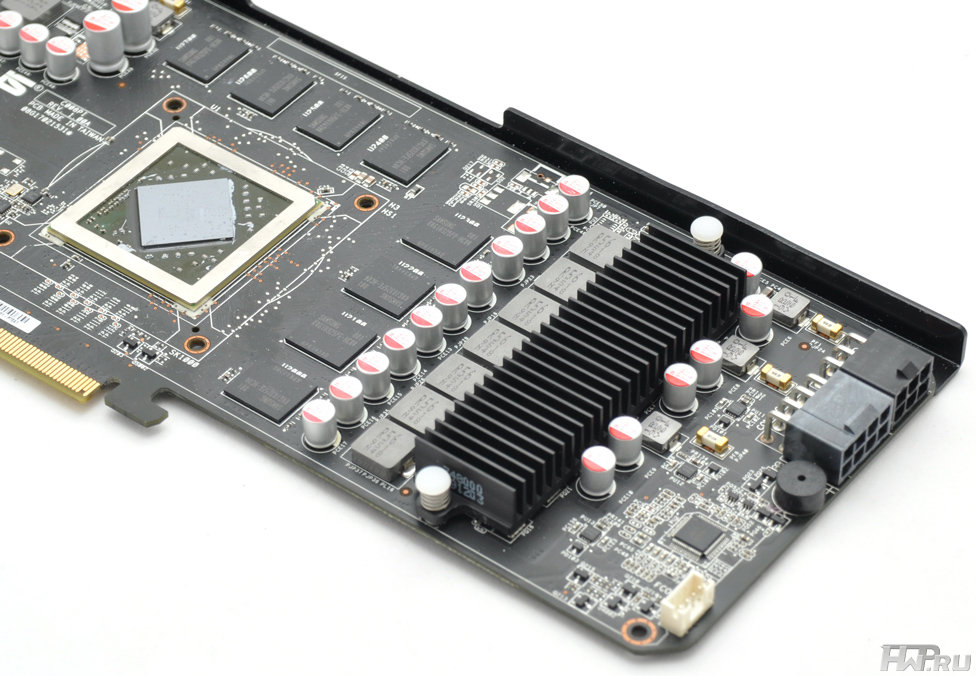

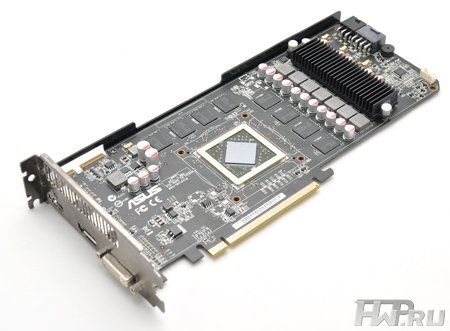

Если снять основной кулер, на плате можно заметить второй радиатор размерами поменьше – он установлен на компонентах электрической цепи стабилизатора напряжения.

Asus EAH 5830 DirectCU

Данный теплообменник представляет собой простой алюминиевый радиатор, чего вполне достаточно для его назначения.

На видеокарту ASUS установила два разъема для дополнительного питания – один шестиконтактный и один восьмиконтактный. По нашим замерам, максимальное энергопотребление составило 146 Вт, так что питания должно хватить. Чипы графической памяти GDDR5 изготовлены компанией Samsung, модель – K4G10325FE-HC04. Их рабочая тактовая частота составляет 2500 МГц (5000 эффективных МГц).

Asus EAH 5830 DirectCU

За управление питанием графического процессора отвечает контроллер uP6208, поддерживающий программное управление напряжением I2C с примерным пределом в 1,8 В. Несмотря на это, поставляемая с видеокартой утилита ASUS SmartDoctor поддерживает программную регулировку напряжения всего лишь до 1,35 В. Свежий GPU-Z 0.3.9 без проблем подхватывает и «мониторит» этот контроллер, то есть, напряжение подаваемое им на GPU.

Перед вами графический чип AMD Cypress, внутри – сумасшедшее число транзисторов – 2 154 миллионов! Процессор произведен по нормам 40-нм технологического процесса на мощностях тайваньской фабрики TSMC Taiwan. Размер кристалла Cypress составляет 334 мм². Данный GPU полностью идентичен устанавливаемым на акселераторы HD 5850 и HD 5870 за той лишь разницей, что в нем отключены некоторые блоки.
