Предыстория

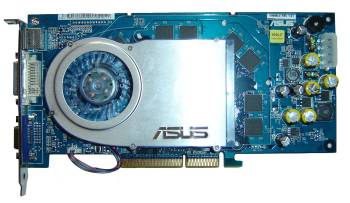

Всё началось с того, что у меня появилась возможность поменять свою видеокарту GeForce 5900XT неизвестного производителя на ASUS GeForce 6800LE. Но возникли при этом некоторые проблемы. На GeForce 5900XT у меня стояла система охлаждения GlacialTech NorthPole 1000. А эта система по способу крепления не подходит на GeForce 6800LE. Что касается родной системы охлаждения, то она конечно красивая, светится в темноте и охлаждает нормально, но очень сильно шумит даже при минимальных оборотах! Чтобы не тратить деньги и избавиться от шума я решил переделать крепления на NorthPole 1000 и установить эту систему на GeForce 6800LE.

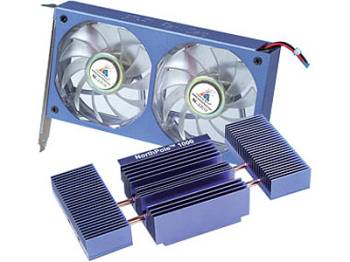

Система охлаждения NorthPole 1000 представляет собой один большой и два маленьких алюминиевых радиатора, через которые проходят две тепловые трубки (см. наш обзор). Система крепится с помощью болтов, которые вкручиваются в отверстия в подошве радиатора.
Для реализации данной задачи понадобятся:
-
Медная пластина размером 65Х65 мм. и 1.5-2 мм. Толщиной
-
Дрель и свёрла диаметром 2.0, 2.5, 3.0, 3.5 и 5.0 мм.
-
Метчики для нарезки резьбы М2.5 и М3.0
-
Болты с плоской шляпкой длиной 6-8 мм. С резьбой М3.0 – 4 штуки.
-
Теплопроводящая паста Алсил-3
Перед началом работы заверните крайние радиаторы газетой и скотчем, чтобы не испортить их внешний вид.
Порядок выполнения работы

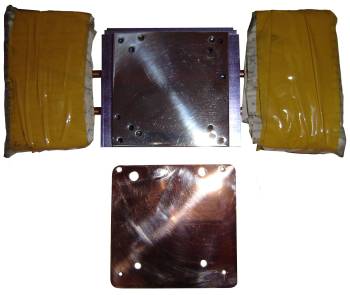

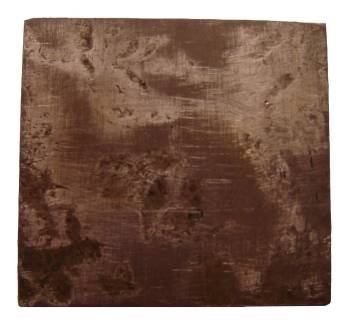

Медную пластину я отрезал на работе, но можно купить в фирме по продаже металлов или достать, например, на каком–либо заводе, а всё остальное в магазине инструментов. При резке пластина деформируется, поэтому после её надо выпрямить кувалдой.

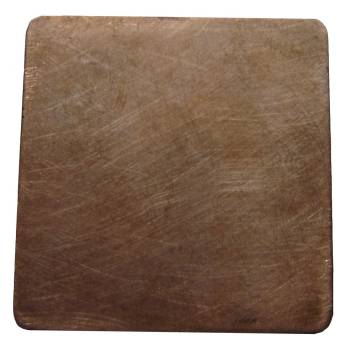

Полностью её выпрямить не удастся, и на ней останутся неровности. Нужно предварительно обработать пластину рашпилем до полного удаления всех неровностей.

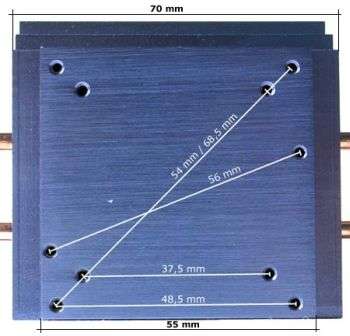

Приступаем к сверлению отверстий. Но предварительно следует всё отмерить так, чтобы при сверлении вы не попали в уже имеющиеся отверстия.
Затем прикладываем пластину к подошве радиатора и крепим клеем при помощи строительного пистолета или каким-либо другим образом.
После сверлятся четыре отверстия для крепления пластины к подошве радиатора и четыре отверстия для крепления пластины к видеокарте. Вначале сверлятся два отверстие в нижних углах пластины сверлом диаметра 2.0 мм. При этом пластина просверливается насквозь, а подошва на глубину 5.0 мм. Снимаем пластину и рассверливаем отверстия на пластине до 3.0 мм. В отверстиях на подошве нарезаем резьбу метчиками М 2.5. Снова прикладываем пластину и крепим её при помощи клея. А также вкручиваем два болта крепления системы охлаждения в новые отверстия. Это нужно для лучшей фиксации пластины на подошве при сверлении остальных отверстий. А теперь сверлим четыре отверстия глубиной 5 мм., диаметром 2.5 мм. вокруг места прилегания чипсета и два сквозных отверстия диаметром 2.0 мм. в верхних углах пластины.
Снимаем пластину и нарезаем резьбу в отверстиях в верхних её углах метчиками М 2.5. А четыре отверстия на пластине вокруг места прилегания к чипсету рассверливаем сверлом диаметра 3.5 мм и сверлом диаметра 5.0 мм делаем в этих отверстиях углубления под шляпки болтов. Делать это нужно осторожно, чтобы полностью не просверлить пластину!!!
В подошве в четырёх отверстиях диаметром 2.5 мм нарезается резьба метчиками М3.0. Нарезка всей резьбы делается вначале черновым метчиком, а затем проходится чистовым!!!

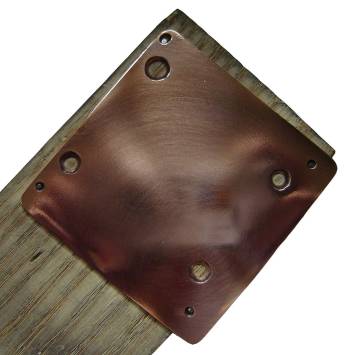

Пришло время шлифовки. Для шлифовки можно использовать диск-насадку под дрель с липучкой. На липучку лепится круг наждачной бумаги. После первичной обработки наждачной бумагой, не снимая её с диска, обтягиваете диск двумя тремя слоями хлопчатобумажной ткани. Наносите на ткань пасту ГОИ и шлифуете. Не шлифуйте на больших оборотах! Пластину сложно закрепить перед шлифовкой. Для этого вбиваете четыре тонких гвоздика в доску или брусок, откусываете им шляпки и на них надеваете пластину угловыми отверстиями. При этом гвозди не должны торчать из пластины.
Держа доску, прижимаете пластину к шлифовальному диску. Удобно и руки не обжигаете. Обрабатываем вначале нулевой наждачной бумагой, а потом шлифуем пастой ГОИ.
Отшлифовав одну сторону, приступаете к обратной стороне. При шлифовке поверхности не давите на боковые радиаторы, иначе вы просто сломаете тепловые трубки. Кстати подошва не лучшего качества, да ещё и слоем краски покрыта. Для начала удаляем слой краски и неровности нулевой наждачной бумагой, а после шлифуем пастой ГОИ.

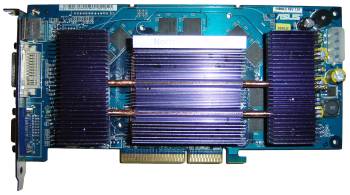

Закончив шлифовку, полностью покрываем подошву слоем теплопроводящей пасты Алсил-3, прикладываем пластину и крепим её четырьмя болтами с плоской шляпкой и резьбой М3.0.Всё система готова к установке на чипсет видеокарты.
Наносим на чипсет слой теплопроводящей пасты Алсил-3, прикладываем систему и крепим штатными болтами к видеокарте. Видеокарта готова к использованию!
Ниже приведена диаграмма, показывающая температуры видеокарты ASUS GeForce6800LE с родной системой охлаждения и с использованием переделанной NorthPole 1000.Тесты проводились при температуре воздуха 23-25 градусов Цельсия. Температура снималась при помощи утилиты ASUS Smart Doctor и внешних датчиков.
Выводы следующие. Внешний вид видеокарты не испортился, так как NorthPole 1000 выглядит довольно солидно, но в темноте не светится. Шум полностью отсутствует! Ведь 15 Дб - это не шум. Температура чипсета поднялась всего на 2-3 градуса, а температура памяти осталась неизменной. В принципе таким образом можно переделать любой кулер. Возможно, и процессорный, если в этом есть смысл.
