Pinnacle PCTV Hybrid Pro PCI - новая линейка гибридных ТВ-тюнеров с поддержкой DVB-T

Введение

В этом сезоне компания Pinnacle полностью обновляет свою линейку ТВ-тюнеров. И что интересно, Pinnacle делает упор на поддержку цифрового телевидения DVB-T. Видимо, развитие цифрового вещания в Европе и Азии происходит настолько динамично, что уже требует поддержки со стороны производителей ТВ-приёмников разного уровня. Специалисты Pinnacle понимают это и делают гибридные модели разных уровней: мы уже рассматривали мобильный тюнер Hybrid Pro Stick USB размером с флэш-диск, двухголовые гибридные ТВ-тюнеры будущего с интерфейсом PCI Express, а вот сегодня перед нами гибрид для обычного настольного компьютера, с одной "головой" и интерфейсом PCI.

PCTV Hybrid Pro PCI - более новый, чем кажется

Основное новшество ТВ-тюнера Hybrid Pro PCI кроется, естественно, в поддержке цифрового телевидения DVB-T. И это, хоть и наиболее заметное, но не единственное отличие ТВ-тюнера от плат предыдущего поколения. Новая конструкция платы, новый чип и новое программное обеспечение говорят о том, что всё же перед нами сильно усовершенствованный продукт, и здесь есть на что посмотреть.

• Интерфейс PCI 2.3
• Приём аналогового и цифрового DVB-T телевидения в диапазоне частот 42 - 860 МГц
• Приём радиостанций FM/УКВ диапазонов
• Поддержка телевизионных стандартов PAL, SECAM
• Запись в форматах MPEG 2, MPEG 1 и DivX
• Передача звука по интерфейсной шине
• Поддержка стереозвука в формате A2/NICAM
• Просмотр телепрограмм в разрешении до 720x576 пикселей
• Возможность масштабирования изображения
• Поддержка функции сдвига во времени (TimeShifting)
• Пульт дистанционного управления
• Включение компьютера с пульта ДУ
• Программное обеспечение
  • Мультимедийный центр Pinnacle MediaCenter
  • Медиа-органайзер Pinnacle MediaManager
  • Pinnacle Studio 10 QuickStart
  • Совместимость с Pinnacle ShowCenter 200

Основное, что следует почерпнуть из характеристик платы - это собственно поддержка цифрового телевидения, приём FM-радио и возможность включения компьютера с пульта ДУ. А так же программное обеспечение - полноценную мультимедийную оболочку Pinnacle MediaCenter и удобный инструмент для обработки и прожига на диски ваших записей - программу Pinnacle Studio 10 QuickStart.

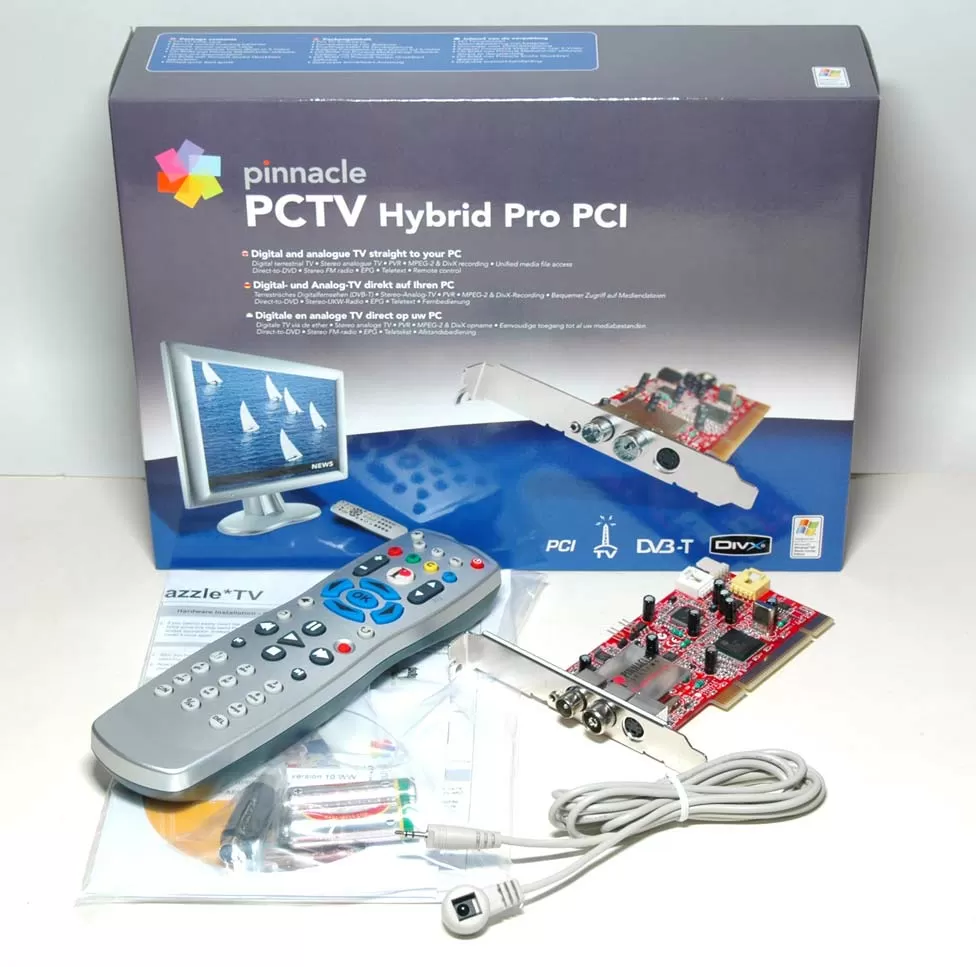

Комплектация ТВ-тюнера стандартная:

• Сама плата PCTV Hybrid Pro PCI

• Пульт дистанционного управления с батарейками

• ИК-датичк пульта ДУ

• Переходник S-Video - RCA

• Два компакт-диска с программным обеспечением

• Инструкция по установке

Упаковка и инструкция оформлены полностью на английском языке, хотя едва ли вам потребуется заглянуть в инструкцию для инсталляции платы. Обратите внимание - в комплекте нет ни кабелей для соединения тюнера со звуковой картой, ни FM-антенны.

Конструкция PCTV Hybrid Pro PCI

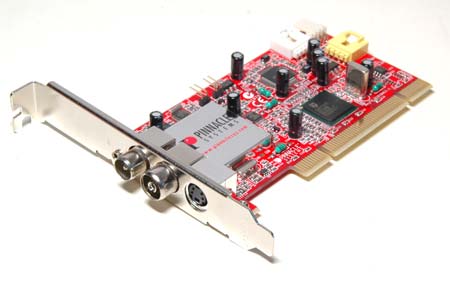

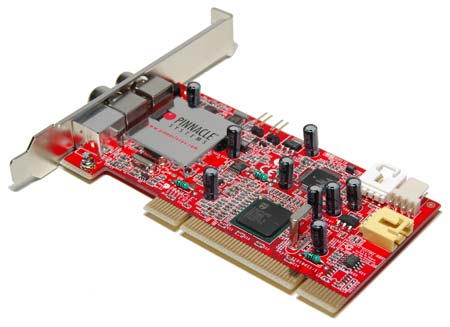

Низкопрофильная PCI плата, собранная на гетенаксе, покрытом красным лаком. Видимо, использование низкопрофильного дизайна для ТВ-тюнеров Pinnacle уже стало стандартом, подразумевающим возможность использования их в домашних мультимедийных платформах, собранных класса HTPC (Home Theater Personal Computer) в тонких корпусах.

На панельке платы расположились (слева направо):

• Гнездо ИК-датчика

• Гнездо FM-антенны

• Гнездо ТВ-антенны

• Гнездо видеовхода S-Video

Нет здесь ни гнезда для подключения звуковой платы, ни композитного видеовхода. В первом случае - потому что плата может передавать звук по PCI шине или подключаться по внутренним разъёмам, а во втором - потому что в комплекте поставляется нужный переходник.

Во всех новых ТВ-тюнерах Pinnacle используются так называемые "силиконовые" ВЧ-блоки, представляющие собой микрочип. Как правило, они не требуют дополнительного экранирования, но Pinnacle упорно закрывает их жестяным корпусом, да так, что снять этот корпус, не повредив саму плату, очень трудно. Не иначе, чтобы конкуренты не увидели. Именно использование компактных силиконовых ВЧ-блоков позволяет компании создавать низкопрофильные платы ТВ-тюнеров с FM и DVB-T приёмниками. Но посмотрим на противоположный край платы, туда где установлены три пластиковых разъёма. Два серых - это аудио вход и выход для внутреннего подключения к звуковой карте, а жёлтый - это видеовход. То есть, на этом ТВ-тюнере установлены два видеовхода: внешний и внутренний. А над ВЧ-блоком мы видим две пары контактов - к ним производится сквозное подключение разъёма Power_SW компьютерного корпуса, чтобы можно было включать компьютер с пульта ДУ.

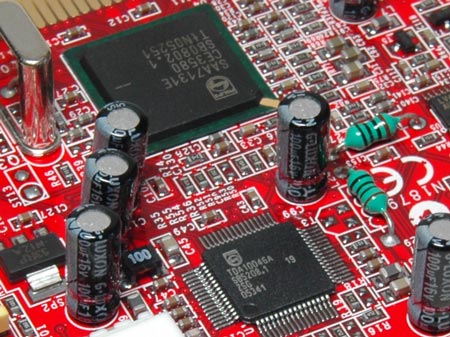

ТВ-тюнер Pinnacle PCTV Hybrid Pro PCI использует редкий чип Philips SAA7131E. Информации по этому чипу крайне мало, но как заявляет компания Philips, этот чип по своим возможностям полностью аналогичен SAA7134, но дополнительно имеет поддержку функций Philips incredible sound и IF демодулятор.

За декодирование цифрового DVB-T потока отвечает COFDM-демодулятор Philips TDA10046A. Кстати, внешне плата PCTV Hybrid Pro PCI очень похожа на предшественника, Pinnacle PCTV 100i. Так вот там место демодулятора пустовало, хотя разводка к нему шла.

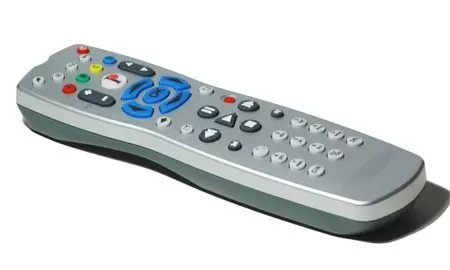

В комплекте с тюнером поставляется современный пульт дистанционного управления, разработанный Pinnacle специально для мультимедийных оболочек. Он большой, удобный и выглядит очень современно. Нажатия кнопок чёткие, информативные. Такой же пульт поставляется в комплекте с беспроводным медиа-центром Pinnacle ShowCenter 200 и некоторыми другими ТВ-тюнерами Pinnacle. Это один из лучших пультов дистанционного управления для ТВ-тюнеров, которые можно купить в России.

Тестирование

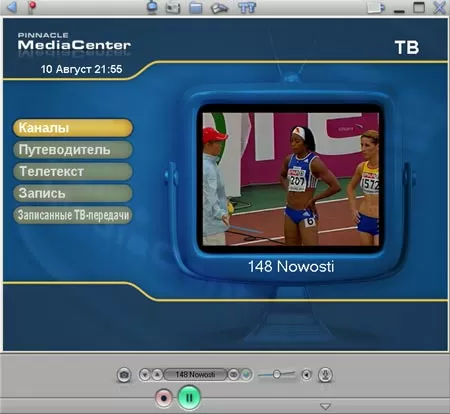

ТВ-тюнер PCTV Hybrid Pro PCI, поступивший к нам на тестирование, был одним из первых образцов, поэтому комплектовался программным обеспечением Pinnacle MediaCenter версии 3.4A, включающий в себя помимо мультимедийной оболочки, Pinnacle MediaManager и Pinnacle TV Center. Сегодня эти ТВ-тюнеры поставляются уже с четвёртой версией MediaCenter, которую мы уже рассматривали в обзоре тюнеров с интерфейсом PCI Express.  Третью же версию медиа-центра мы не будем подробно рассматривать, как устаревшую.

При первом запуске программа предложит вам выбрать методы сканирования и провести поиск телевизионных и радио каналов на всём частотном диапазоне. Причём, можно сразу задать поиск как аналоговых, так и цифровых станций. В нашем районе DVB-T не принимается, так что довольствоваться пришлось аналоговыми каналами.

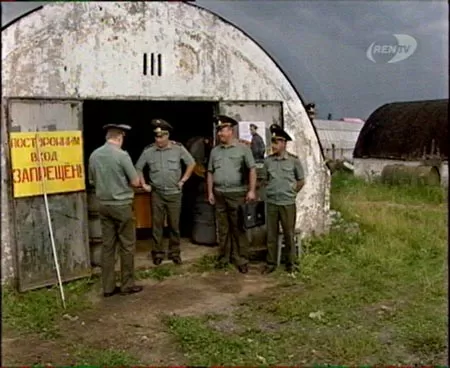

Но и здесь ТВ-тюнер не ударил в грязь лицом - он нашёл все 15 доступных аналоговых ТВ-каналов и 13 из них показывал в очень хорошем качестве. Режим сдвига во времени (Timeshift) включается с ощутимой задержкой, которая может достигать нескольких секунд. Стоит заметить, что в четвёртой версии MediaCenter таймшифт включается существенно быстрее, хотя задержка заметна и там.

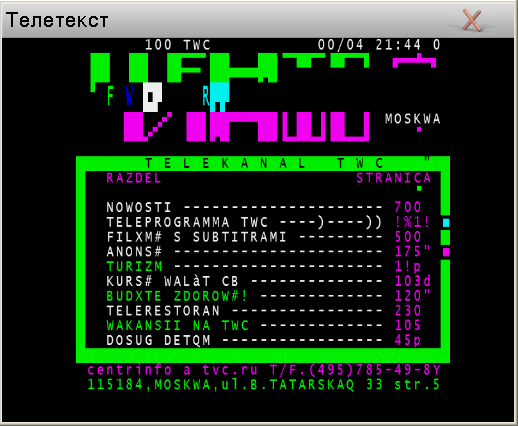

В медиа-центре встроена поддержка телетекста. По умолчанию кириллица не поддерживается, но установка специального шрифта полностью решает проблему. Вы читаете телетекст?

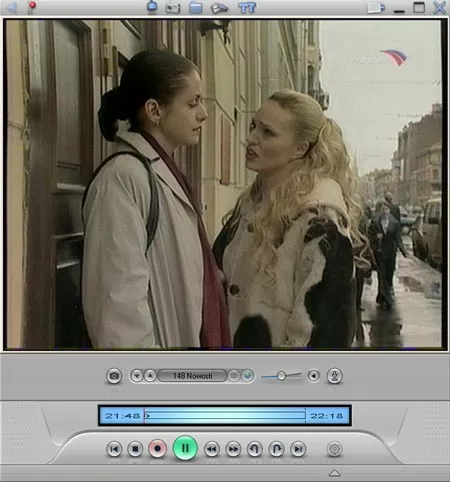

Простым щелчком на телевизионной картинке вы можете поменять интерфейс программы просмотра телепрограммы на медиа-центр или растянуть картинку на весь экран. Все эти операции производятся с небольшой задержкой, которая не раздражает, если о ней не думать постоянно.

Выводы

Покупая мобильный ТВ-тюнер с интерфейсом PCMCIA или USB, вы можете надеяться, что выберетесь с ноутбуком в регионы, где телевидение транслируется в HD-формате в цифровом стандарте DVB-T. Но прежде, чем платить за гибрид с интерфейсом PCI, лучше лишний раз удостовериться, что именно в вашем районе вашего города, а точнее в вашем доме есть уверенный приём DVB-T. И если так и есть, то смело можете выбирать гибридную модель ТВ-тюнера. Но с другой стороны, в Российском правительстве уже вовсю идут дискуссии о переводе отечественного телевидения на цифровое вещание. Покупая гибрид, вы обеспечиваете себе совместимость с текущим положением и задел на будущее, ведь ТВ-тюнер - это одна из самых редко обновляемых плат в компьютере.

Пока что гибридных PCI ТВ-тюнеров не много, а моделей с простым и понятным русифицированным программным обеспечением - единицы. И все эти единицы выпускаются компанией Pinnacle. В пользу Pinnacle PCTV Hybrid Pro PCI говорят хорошее качество приёма аналоговых телепрограмм, удобное программное обеспечение, отличный пульт дистанционного управления и известнейший пакет нелинейного монтажа Studio 10 QuickStart в комплекте. Это традиционные качества ТВ-тюнеров Pinnacle.

Но и недостатки у модели такие же традиционные: высокая цена, необходимость регистрации на сайте производителя для получения обновлений и активации кодеков, отсутствие поддержки кодеков сторонних производителей. Но это никогда не останавливало поклонников продукции Pinnacle, и скорее всего не остановит и в случае с новым гибридом.

Мы благодарим компанию "Клуб Мультимедиа", официального дистрибьютора продукции Pinnacle за предоставленный ТВ-тюнер Pinnacle PCTV Hybrid Pro PCI.
