Платформа Shuttle Reflexion - эффект чёрного зеркала

Введение

В 2003 году компания Shuttle отметила свой второй юбилей, 20-летие. Не каждая компания в IT-сфере может похвастаться столь долгой историей. К этому знаменательному событию Shuttle выпустила ограниченную партию юбилейных платформ XPC. Вместо привычной маркировки типа "ST61G4", юбилейная модель получила красивое имя - "Reflexion", что переводится как "отражение". Обычно, в продукции, которая выпускается к какому-нибудь знаменательному событию, почти что эксклюзивно, компания-производитель, будь то гигант автопрома или  производитель сотовых телефонов, пытается совместить все достижения предыдущих лет. Компании Shuttle повезло в этом плане чуть больше, чем скажем, производителям материнских плат или видеокарт. Ведь barebone-платформа формата SFF как нельзя лучше подходит для того, чтобы стать подарком своим клиентам. В платформе можно уделить особое внимание дизайну корпуса, и это будет чуть ли не залогом успеха, высокотехнологичной начинке и дополнительным функциям, а так же не забыть добавить в комплект поставки бесплатные аксессуары. И вот продукт готов. Конечно же, такие продукты, выпускаемые ограниченными партиями, имеют чуть более высокую стоимость, чем Mainstream или даже Top-End класс, но их основная задача - именно доставлять удовольствие потребителям, доказывая им, что они не ошиблись с выбором брэнда. Компьютеры, собранные на платформах Shuttle XPC, находят своё применение в профессиональных аудио- и видео- студиях, в обычных офисах или в качестве домашней машины. Удел модели Reflexion - это домашнее применение. Конечно же, ничто не помешает использовать её и на рабочем месте, но забегая вперёд, скажу вам своё мнение: если бы у меня в офисе на столе стоял компьютер на платформе Reflexion XPC, я бы нашёл способ, чтобы унести его домой, заменив на что-нибудь другое :).

Shuttle Reflexion

Если вам не знакомы такие понятия, как "платформа", "barebone", "SFF (Small Form Factor)" и "Shuttle XPC", то настоятельно рекомендуем вам ознакомиться с нашим обзором Shuttle ST61G4, где в самом начале подробно расписано о каждом из этих понятий. А если вы уже "подкованы" в этих вопросах, то пришло самое время взглянуть в отражение.

Характеристики Shuttle Reflexion

Платформа Reflexion создана для процессоров Intel Pentium 4/Celeron. Для юбилейной модели компания Shuttle не стала применять новые материнские платы на чипсетах RS300, хотя эти решения, как я думаю, здесь были бы вполне уместны, так как чипсет ATI RS300 имеет самое мощное на сегодняшний день интегрированное графическое ядро. Предпочтение было отдано проверенному уже чипсету Intel i865G. Возможно, потому что с решениями Intel возникает меньше проблем как у производителя, так и у пользователя. Чипсет i865G разрабатывался на основе i865PE, но в него было добавлено графическое ядро Intel ExtremeGraphics 2.

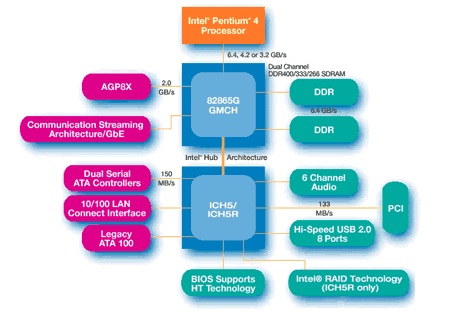

Диаграмма чипсета Intel i865G

Характеристики Intel i865G

  • Платформа Socket 478

  • Поддержка процессоров Intel Pentium 4/Celeron с технологией Hyper Threading и частотой шины FSB 400, 533 и 800 МГц

  • Поддержка DBI (Dynamic Bus Inversion)

  • Поддержка графической шины AGP 8x с функцией Fast Write

  • Двухканальный контроллер памяти DDR400/DDR333/DDR266

  • Максимальный объём поддерживаемой памяти - 4 Гб

  • Встроенное ядро Intel ExtremeGraphics 2

  • До 64 Мб видеопамяти, выделяемой из ОЗУ

  • Communications Streaming Architecture - отдельная шина для сетевых устройств

  • Связь с южным мостом ICH5 или ICH5R

Характеристики южного моста ICH5R, используемого в Shuttle Reflexion

  • Поддержка 8 портов USB 2.0

  • Двухканальный контроллер IDE с поддержкой интерфейса Ultra ATA 100

  • Двухканальный контроллер Serial ATA с поддержкой RAID массивов уровня 0 и 1

  • Сетевой контроллер 10/100 Fast Ethernet

  • 6-канальная аудиоподсистема (для вывода звука используется внешний 20-битный AC'97 кодек)

Характеристики графического ядра Intel Extreme Graphics 2

  • 256-битный графический процессор

  • Частота графического ядра - 266 МГц

  • Максимальный объём видеопамяти, выделяемой из ОЗУ - 64 Мб (В платформе Shuttle Reflexion - 16 Мб)

  • Поддержка технологий Rapid Pixel и Rapid Texel Rendering - технологии, позволяющие снизить нагрузку на шину памяти при обсчете 3D-сцен игры.

  • Поддержка технологии Zone Rendering - данная технология позволяет разбивать сцену на зоны, которые впоследствии обрабатываются отдельно друг от друга. В памяти организуются отдельные блоки для хранения информации о полигонах для разных зон сцены. Графический процессор, таким образом, обрабатывая не всю сцену полностью, а по частям, оптимизирует использование памяти внутри чипа (кэш) и использование шины основной памяти.

  • Два 12-разрядных DVO RAMDAC частотой по 350 МГц

  • Поддержка вывода изображения на два экрана

  • Наложение до 4 текстур на пиксель за один проход

  • Анизотропная фильтрация до 2x

  • Поддержка полноэкранного сглаживания

  • Поддержка DirectX 8.1

  • Поддержка OpenGL 1.1

Вообще-то, не все функции чипсета i865G раскрыты в платформе Shuttle Reflexion. Так, например, в платформе установлен сетевой контроллер 10/100 Mbit Fast Ethernet, хотя чипсет поддерживает и гигабитную сеть, а кроме того, имеет отдельную шину для сетевого контроллера, благодаря чему при работе с сетью удаётся снять нагрузку с южного моста. Что касается графического ядра Intel Extreme Graphics 2, то, наверное, как и мы с вами, специалисты компании Shuttle его всерьёз не воспринимали, а потому не стали устанавливать второй VGA-выход на дополнительный монитор. Действительно, встроенная графика Intel никогда не могла похвастаться ни нормальными характеристиками, ни скоростью. Это вам не nForce 2 или RS300.

Что же до возможностей самой платформы Shuttle Reflexion:

  • Полностью алюминиевый корпус формата SFF размерами 300x200x185 мм

  • Блок питания ATX 2.03 мощностью 220 Вт

  • Один внешний отсек для 5.25" устройств

  • Предустановленный привод DVD-ROM Shuttle CR20 (48x/16x)

  • Один внешний отсек для 3.5" устройства (занятый картридером)

  • Один внутренний отсек для 3.5" жёсткого диска

  • Встроенный картридер на 6 типов флэш-карточек: Compact Flash Type I/II, IBM Microdrive, SecureDigital, Multimedia Card, Memory Stick, SmartMedia.

  • 6 портов USB 2.0

  • 2 порта IEEE 1394 (один FireWire и один I-Link)

  • 1 последовательный COM-порт

  • 2 порта PS/2 для клавиатуры и мыши

  • 1 D-Sub аналоговый выход для подключения монитора

  • Встроенный сетевой контроллер 10/100 Мбит

  • Встроенный контроллер доступа к беспроводным сетям IEEE 802.11b

  • Оптические аудио выход и вход

  • 1 слот AGP 8x

  • 1 слот PCI

  • 2 порта Serial ATA 150

  • 6-канальный звук

Чего не хватает в технических характеристиках? Опять-таки, 6 портов USB 2.0 вместо восьми возможных. И нету ТВ-выхода, что уже не очень приятно, ведь без дополнительных трат на видеокарту компьютер, собранный на этой платформе, к телевизору не подключишь. Но это, так сказать, проблема решаемая. Очень приятно, что платформа имеет предустановленный оптический привод DVD-ROM со скоростями 48x/16x. Порой найти оптический привод нужного цвета бывает непросто (хотя, к чёрным приводам это не относится), но тем не менее. Очень приятно, что по умолчанию в систему установлен контроллер доступа к сетям Wi-Fi. То есть, XPC Reflexion имеет два сетевых контроллера - обычный Fast Ethernet и беспроводной. Ну а остальное более-менее стандартно и привычно.

Комплект поставки Shuttle Reflexion

Неестественно большая коробка с пластиковой ручкой, чтобы было удобнее нести упаковку домой. Эта коробка не влезла в кадр нашего фотоаппарата :). Дизайн коробки оформлен выше всяких похвал. Конечно, здесь нет фотографий подарков и букетов к юбилею, но на каждой стороне красуется логотип двадцатой годовщины компании и ключевые особенности платформы. Если человека встречают по одёжке, то покупку - по коробке. И это не тот случай, когда телевизор продаётся в безликом буром ящике: здесь всё красиво, чтобы когда вы будете нести домой эти 4.5 килограмма, прохожие смотрели на вас и завидовали :)

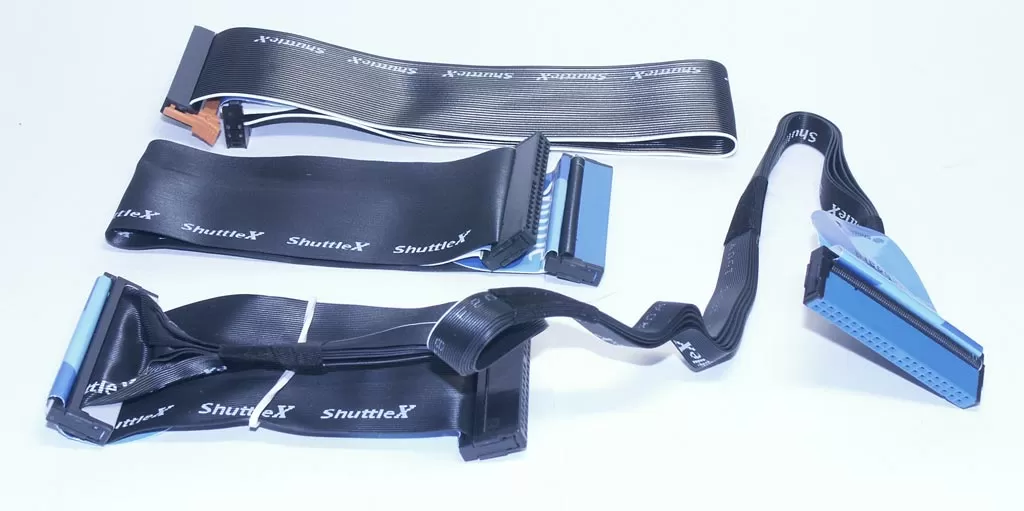

Кабели и шлейфы

Прежде всего, кабели и шлейфы. В комплекте поставляются один шлейф для дисковода (хотя самого дисковода здесь нет, да и кому он сейчас вообще нужен?), один ATA100 шлейф для жёсткого диска и один шлейф для оптического привода, а так же один кабель Serial ATA. Обратите внимание, что шлейф для жёсткого диска (в середине на фотографии) имеет лишь два разъёма и укороченную длину. Установить в Shuttle Reflexion четыре UltraATA устройства вы не сможете - места не хватит. Второй IDE шлейф имеет более интересную конструкцию. Он уже рассчитан на подключение двух устройств - одного оптического привода и одного дополнительного ATA устройства, будь то жёсткий диск или другой накопитель. Часть этого шлейфа плоская, а часть - сложенная, чтобы кабель проходил по станине корпуса и не мешал воздушному потоку.

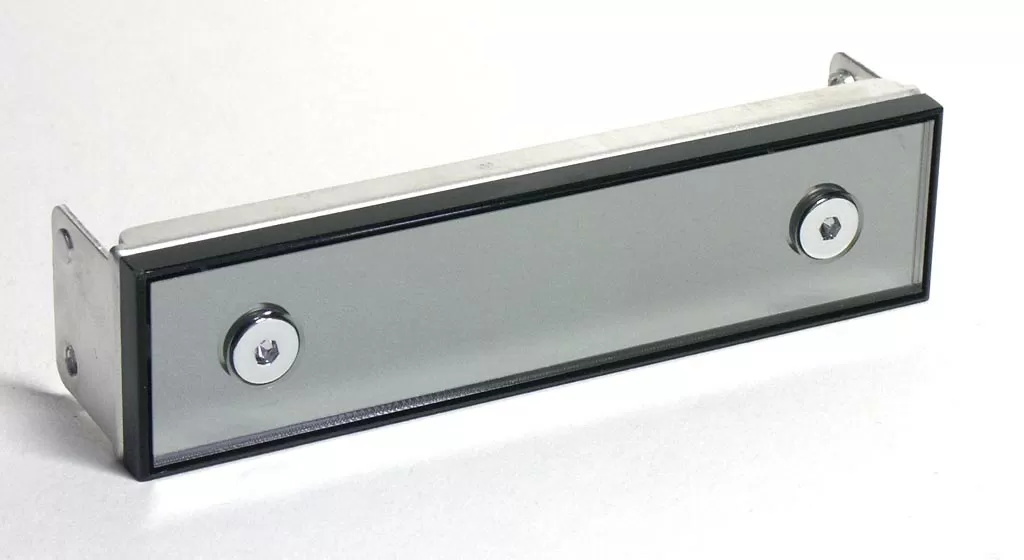

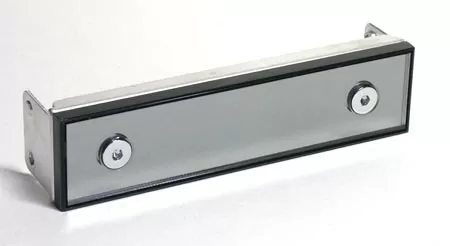

Заглушка в трёхдюймовый отсек

Если вы захотите использовать в компьютере два жёстких диска, вам придётся удалить встроенный картридер. Правда, сделать это не сложно, так как он выполнен в форм-факторе 3.5" дисковода. Чтобы после этой процедуры винчестер не смотрел на вас жалобно сквозь дырку в лицевой панели, в комплекте поставляется заглушка для 3.5" отсека, выполненная в стиле лицевой панели.

Так же в комплекте поставки обнаруживается антенна для Wi-Fi адаптера, две ножки, устанавливающиеся, чтобы лицевая часть компьютера была приподнятой, тряпочка для протирки стенок корпуса, три книжечки на английском языке (инструкция по сборке, по материнской плате и по установке программного RAID) и три компакт-диска с программным обеспечением. Но самое важное и самое приятное это, бесспорно... (барабанная дробь...) сумочка для переноса вашего XPC на расстояния!

Сумочка для переноса компьютера

Удобная, мягкая, не теряющая свою форму. Наверное, противоударная, но не берусь утверждать - не проверял. С кучей кармашков для компакт-дисков, мышек и кабелей. Качественный пошив и качественные защёлки. Ну а что в этом удивительного? Габариты платформ класса Small Form Factor, в частности, XPC, позволяют таскать с собой компьютер по вечеринкам и в дальние поездки. Именно поэтому Shuttle предсказывает, что XPC смогут вытеснить если и не ноутбуки, то мобильные компьютеры (ноутбуки без аккумуляторов). Как говорится, поживём - увидим, но даже если вы не собираетесь носить с собой компьютер каждый день на работу и с работы, как ноутбук или как КПК, то подобная сумочка вам очень пригодится в случае переезда или когда вы надолго отправляетесь в отпуск и везёте с собой компьютер.

Внешний вид

Продукция XPC всегда отличалась дизайном от платформ прочих производителей. Мне трудно судить о том, что красивее - XPC или, скажем MEGA PC от компании MSI. Но дизайн платформ Shuttle настолько же простой, насколько и стильный. Здесь нет светящихся панелей, как в ECS EZ-Buddie или уже упомянутом нами MEGA PC. Полностью алюминиевый корпус чёрного цвета, блестящая пластиковая чёрная окантовка и лицевая панель, представляющая собой... чёрное зеркало.

Дизайн Shuttle Reflexion

По своим размерам платформа Reflexion чуть превосходит остальные XPC от Shuttle, но совсем несущественно. Чёрный цвет, который Shuttle применил для юбилейной модели, лишь подчёркивает индивидуальность именно этого решения. К тому же, стоит лишь повнимательнее посмотреть на фотографии и всё станет ясно.

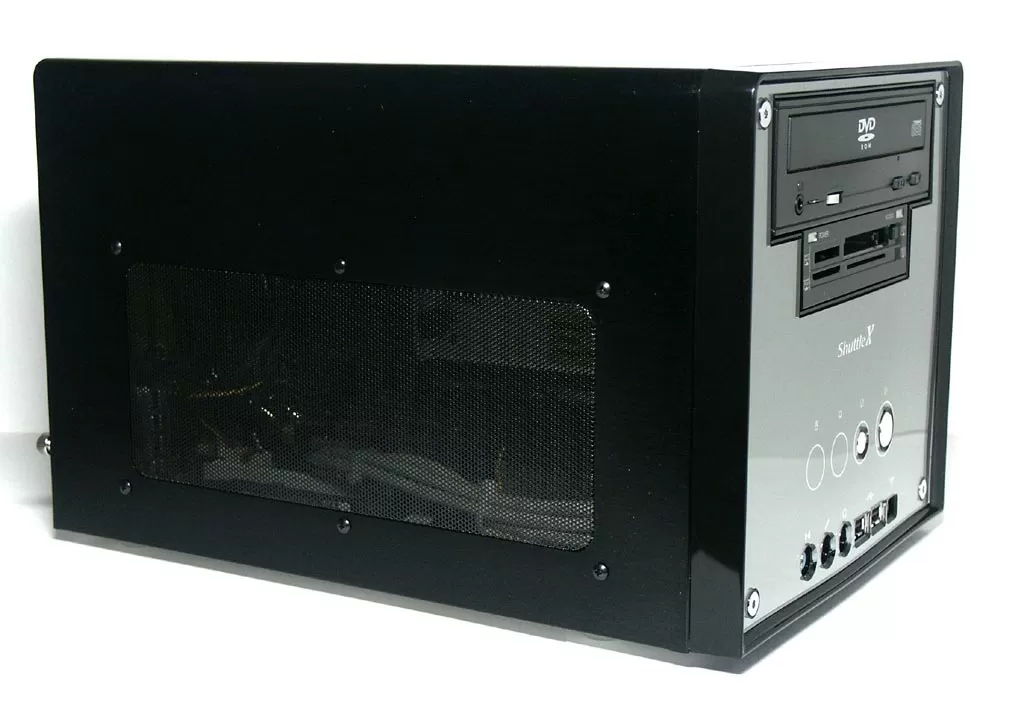

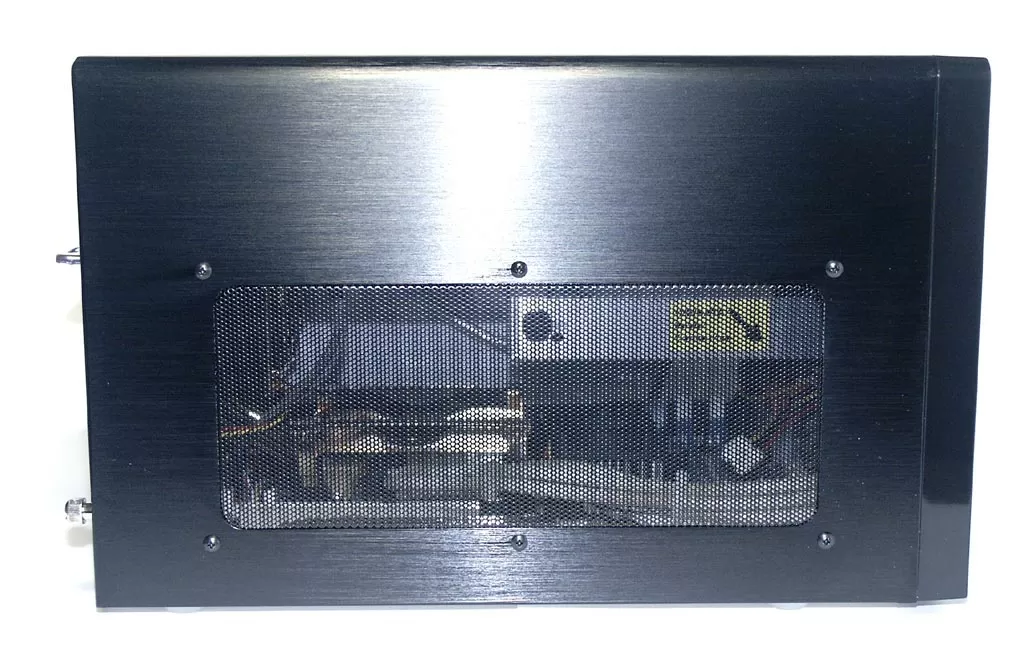

Shuttle Reflexion - вид сбоку

Очень популярный сегодня стиль моддинга нашёл своё отражение и в платформе Reflexion. На боковых стенках компьютера установлены чёрные решёточки. Да, действительно, в компьютерном моддинге обычное окно в боковой стенке корпуса, сделанное из оргстекла, уже считается "не круто". А вот решётка, которая не отражает блики света, через которую смутно проглядывается содержимое компьютера, да которая, к тому же, помогает притоку свежего воздуха в корпус, оказалась как раз тем, что надо. Вроде бы и внутренности ПК в глаза не бросаются, но при желании их можно увидеть, не открывая крышку.

Кстати, поговорим о самом материале, из которого сделана крышка корпуса. В обзоре платформы Shuttle ST61G4 мы упоминали, что алюминиевый корпус платформы слишком гладкий и каждое прикосновение руки к нему оставляет отпечатки пальцев. В платформе Reflexion применён воронёный алюминий. Фактуру материала вы можете видеть на фотографии ниже.

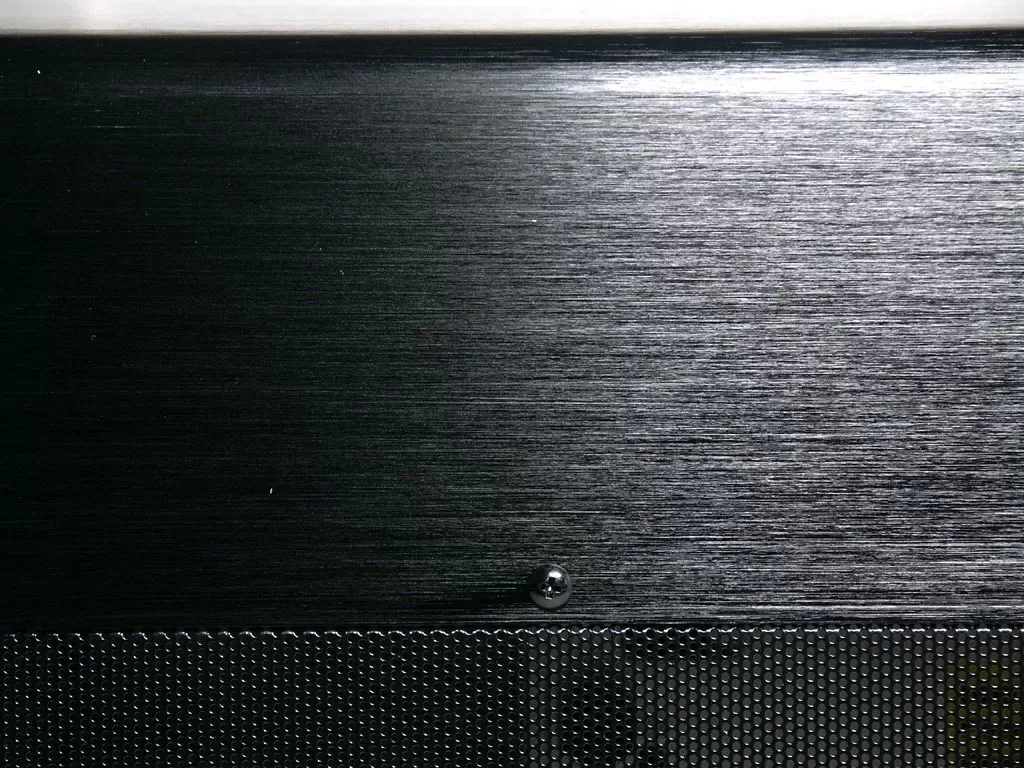

Shuttle Reflexion - фактура материала

Таким образом, корпус не выглядит "как бы пластиковым", но что самое главное - отпечатки пальцев не остаются от каждого прикосновения, как в других алюминиевых корпусах.

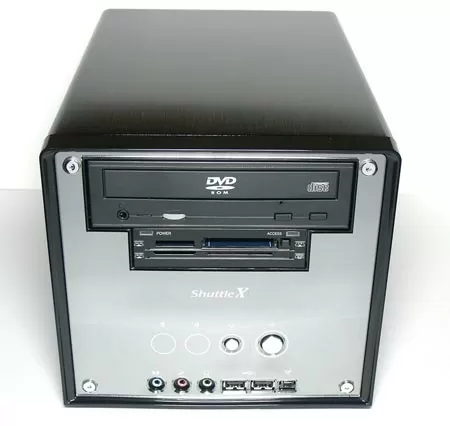

Shuttle Reflexion - лицевая панель

Лицевая панель Shuttle Reflexion представляет собой чёрное зеркало. Конечно же, отражает оно не так хорошо, как обычное, не тонированное зеркало, но как бы от компьютера этого и не требуется. Как и любая другая гладкая поверхность, лицевая панель оставляет на себе отпечатки пальцев, хотя на чёрном фоне они не так сильно заметны, как на обычном зеркале. Лицевая панель крепится к корпусу четырьмя шурупами и легко может быть заменена на панель другого цвета. Благо, компания Shuttle продаёт панели различных расцветок, даже светящиеся и под дерево.

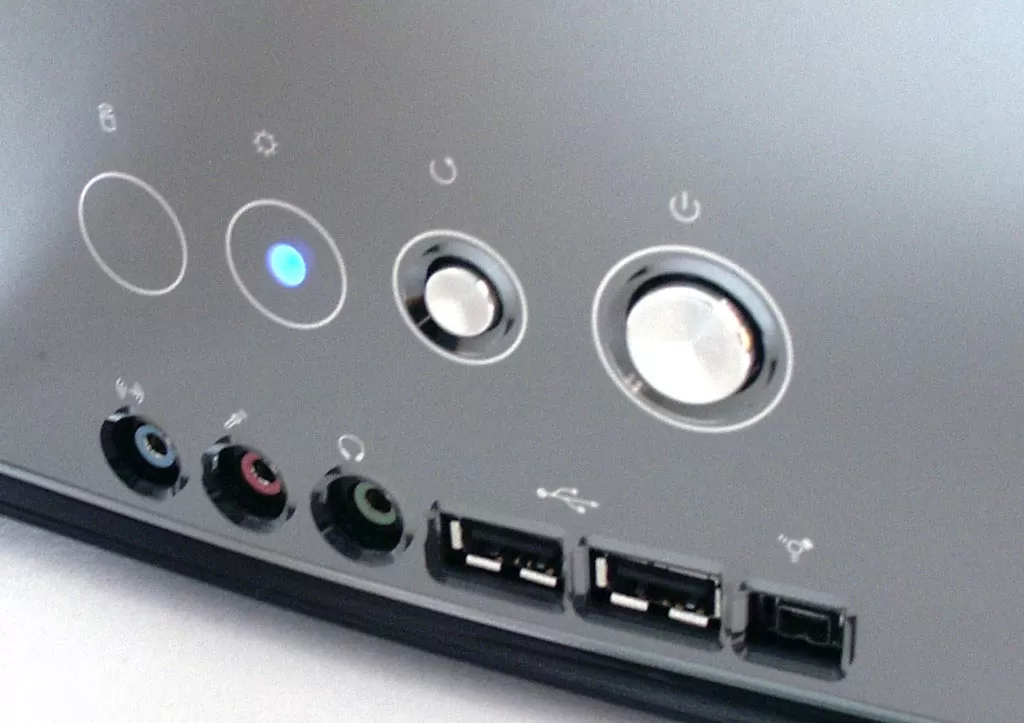

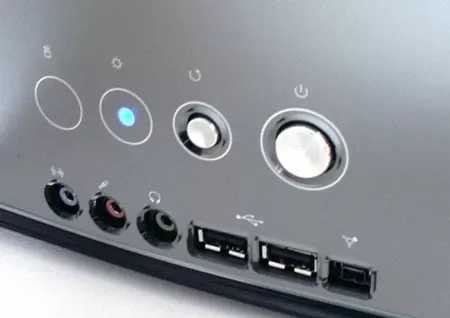

Shuttle Reflexion - лицевая панель

Стандартные два индикатора - HDD и Power и две кнопки - Reset (поменьше) и Power (побольше). Кнопки сделаны за-под лицо с плоскостью лицевой панелью, и чтобы они сработали, придётся их достаточно глубоко нажать. Это очень удобно, поскольку случайные нажатия таким образом практически исключены, а для сброса компьютера по "Reset" не потребуется использовать что-нибудь тоненькое, как в платформе ST61G4. Внизу под кнопками размещены уже стандартные три звуковых гнезда - линейный вход, вход с микрофона и выход на наушники, а так же два порта USB 2.0 и один IEEE 1394 в форм-факторе 4-контактного I-Link. Использование именно порта I-Link на лицевой панели облегчает подключение цифровых камер.

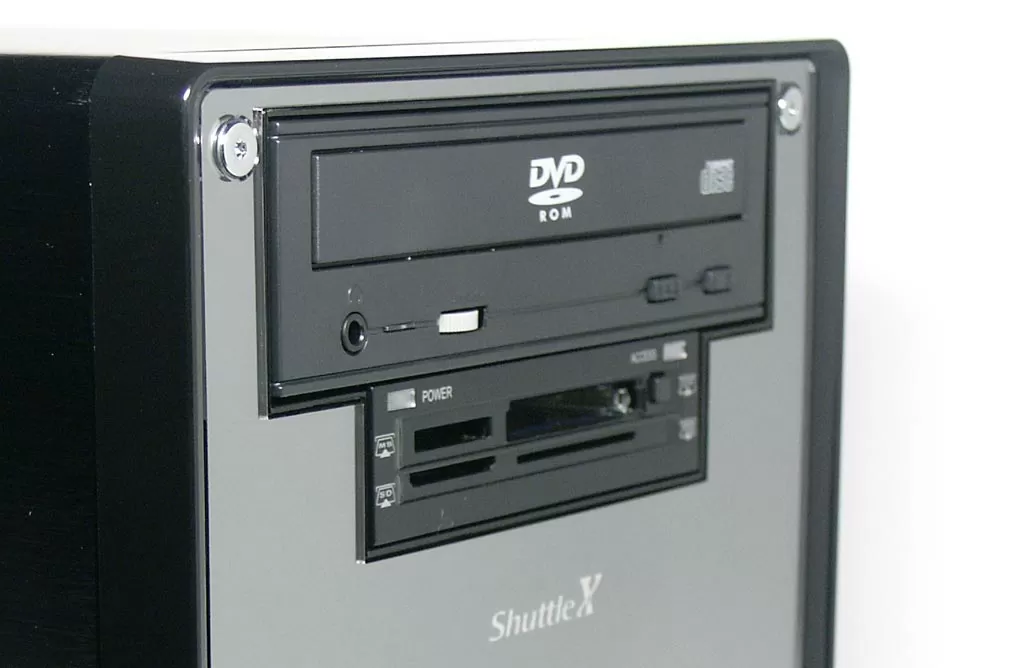

Shuttle Reflexion - приводы

В платформе Reflexion, как мы уже упоминали, предустановлены привод DVD-ROM со скоростной формулой 48x/16x и картридер класса 6-в-1. Причём, эти устройства можно легко достать из корпуса и при необходимости заменить на что-нибудь другое. Конечно же, по сегодняшним меркам уже обычного DVD-ROM может и не хватить для полноценной работы, поскольку всё большее распространение получают комбо-приводы, способные записывать DVD и CD диски. Сегодня они стоят достаточно дёшево, меньше 70$, а так как Reflexion не продаётся без DVD-ROMа, то скорее всего после некоторого времени использования компьютера вам придётся дополнительно платить за комбинированный привод. Уж лучше бы Shuttle сразу поставили комбо-привод, даже если при этом и без того недешёвая платформа подорожала бы на 30-40$. Или продавали бы Reflexion без оптического привода. Что же до картридера, то он очень удобный, с двумя светодиодными индикаторами кнопкой для извлечения карточек формата CF.

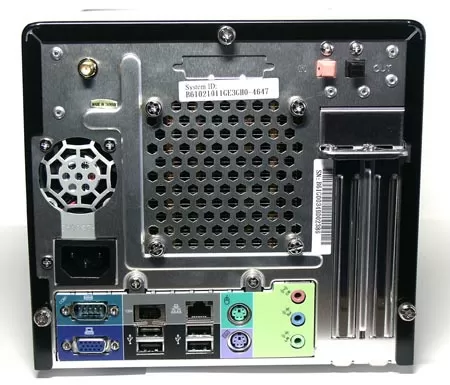

Shuttle Reflexion - задняя панель

Сзади на платформе Reflexion всё вполне стандартно для XPC. На панельке материнской платы установлены один последовательный порт, один аналоговый выход D-Sub, целых четыре порта USB 2.0, один порт IEEE 1394, один сетевой порт RJ45, два порта PS/2 и три звуковых гнезда для подключения аналоговой акустической системы класса 5.1. К сожалению, ТВ-выхода нет. И к сожалению, снова лишь D-Sub выход. То есть, подключить дорогие LCD панели по DVI не получится. Что бы стоило компании вместо D-Sub устанавливать DVI и прилагать в комплекте переходник на D-Sub? В правом верхнем углу, по традиции, установлены оптические SPDIF вход и выход.

Shuttle Reflexion - задняя панель

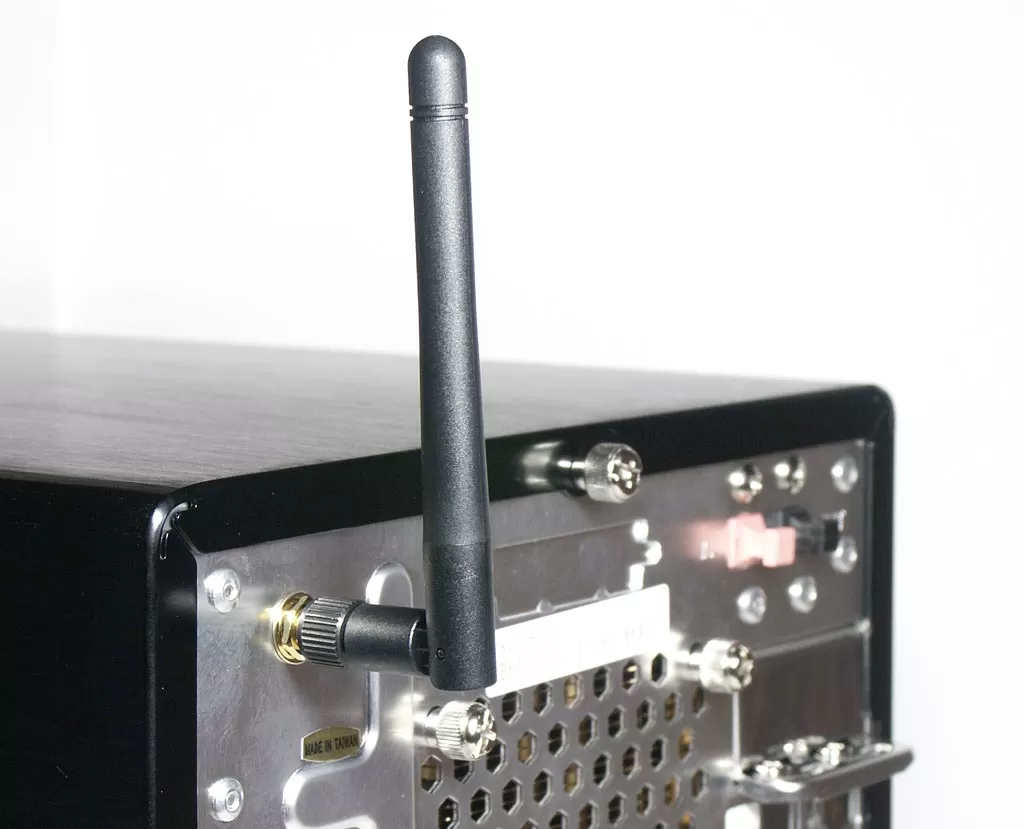

В левом верхнем углу расположено гнездо для антенны беспроводной сети Wi-Fi. Антенна складная и если качество приёма нормальное, она может переворачиваться вниз, чтобы экономить место.

В остальном всё так же стандартно - две заглушки под платы расширения, одна решётка большого системного вентилятора, одна решётка маленького вентилятора блока питания.

Крышка корпуса крепится на трёх шурупах. Она может сниматься без использования подручных инструментов - голыми руками. Вот сейчас мы её снимем и посмотрим на платформу Reflexion изнутри.

Внутри корпуса

Первое, что замечаешь при разборке платформы Reflexion, это как снимается верхняя крышка корпуса. Она сидит достаточно плотно, не вибрируя в процессе работы. Однако, снимается очень легко, без применения излишних физических усилий.

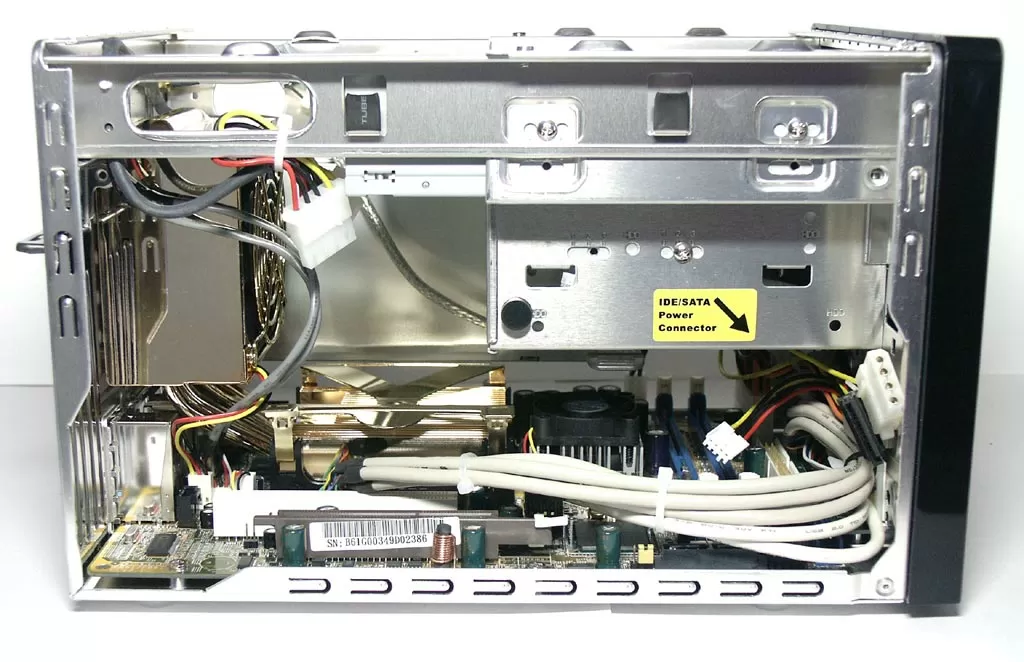

Shuttle Reflexion XPC - вид изнутри

Внутри Reflection выглядит так же, как и другие платформы Shuttle XPC. Все кабели аккуратно проложены по краям корпуса и закреплены, чтобы не болтались. Если вы до этого никогда не собирали компьютер на платформе XPC, то вам не помешает заглянуть в инструкцию, которая хоть и писалась не по самой модели Reflection, но смысл сборки компьютера в ней заложен вполне ясно. Кстати, что касается кабелей, то должен заметить, что платформа Reflexion имеет только один разъём питания для жёстких дисков с интерфейсом Serial ATA. Так что если вы надумаете использовать два S-ATA винчестера, готовьтесь к покупке дополнительного кабеля данных и переходника питания.

Shuttle Reflexion XPC - материнская плата

Материнская плата имеет стандартную для платформ XPC конструкцию, подразумевающую использование всего двух плат расширения - одной с интерфейсом PCI и одной с интерфейсом AGP 8x (поддерживаются только платы с напряжением питания 1.5 В). Причём, слот AGP здесь так же, как и в других XPC, расположен с краю материнской платы. Плюс такого решения в том, что будучи установленной возле решётки в стенке корпуса платформы, плата будет лучше охлаждаться комнатным воздухом. Минус же в том, что установить в компьютер видеокарту, занимающую два слота (типа GeForce FX 5950 или некоторых плат на Radeon 9700/9800 XT) не получится. Хотя, 220-ваттный блок питания Reflexion едва ли был рассчитан на использование 40-50 ваттных видеокарт. Но не будем проверять. Конечно, при виде слабого встроенного графического ядра Intel Extreme Graphics 2 первое же возникшее желание - поставить видеокарту, но всё же Hi-End видеокарты - не единственное возможное решение.

Однако, ради эксперимента мы попробовали установить в XPC Reflexion полноразмерные платы расширения. Обычно, в маленьких корпусах их установке могут мешать кабели и различные шлейфы. Первой платой была Hauppauge WinTV Nexus-S, карта спутникового телевидения.

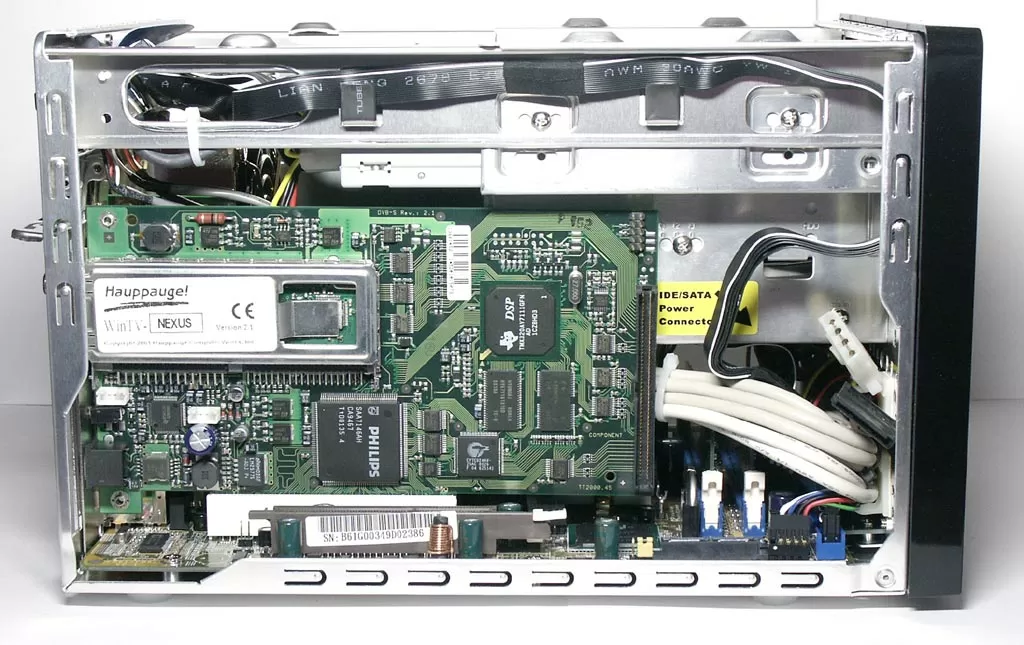

Shuttle Reflexion XPC - установка платы WinTV Nexus-S

Чтобы уж точно быть уверенными в простой установке плат расширения, мы добавили в компьютер видеокарту Inno3D Tornado4 Ti4600, чуть ли не самую длинную видеокарту для домашнего использования (извините, что плата немного пыльная - эту пыль уже не отмоешь :) ).

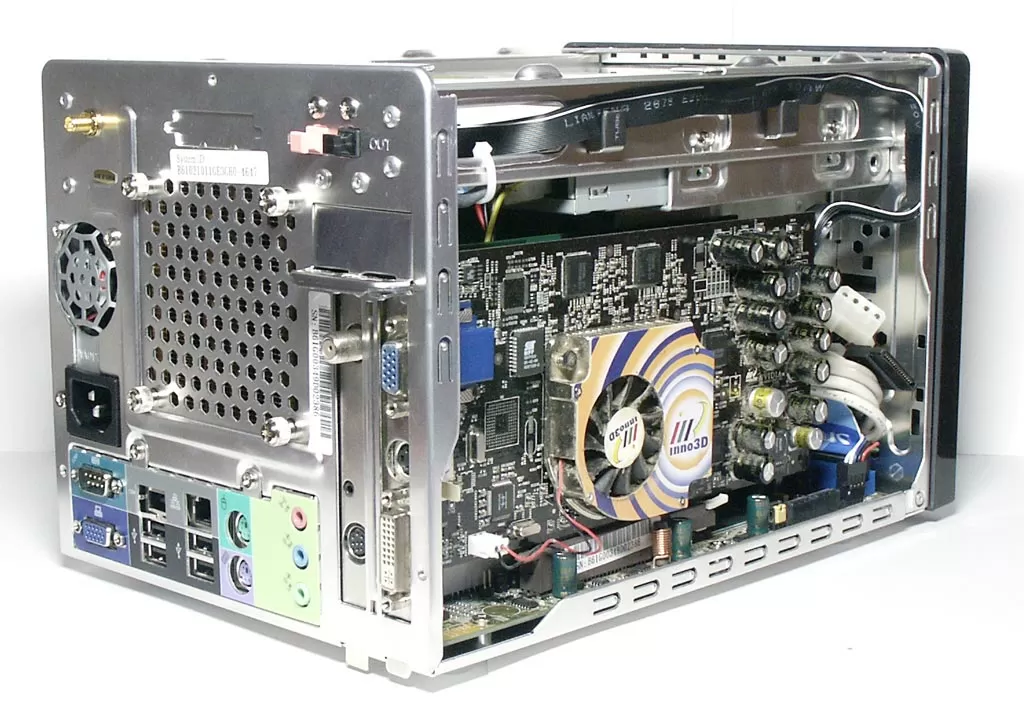

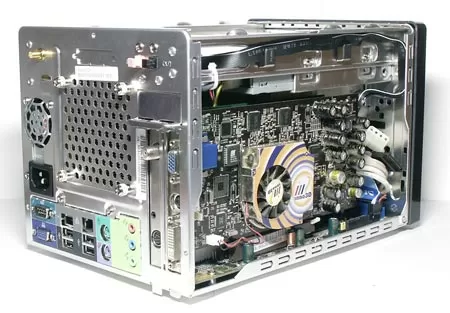

Shuttle Reflexion XPC - установка платы Inno3D Tornado4 Ti4600

То есть, две полноразмерных платы расширения в корпус XPC Reflexion помещаются без проблем. А ведь большинство мультимедиа-плат имеют меньший размер, чем используемые нами.

Так же, как и на других платформах XPC, на материнской плате Reflexion имеется разъём для подключения дисковода. Но это, так сказать, дань обратной совместимости. Несмотря на всю продуманность конструкции Shuttle XPC, подключить дисковод в компьютер будет неудобно - шлейф перекроет воздушный поток основного кулера.

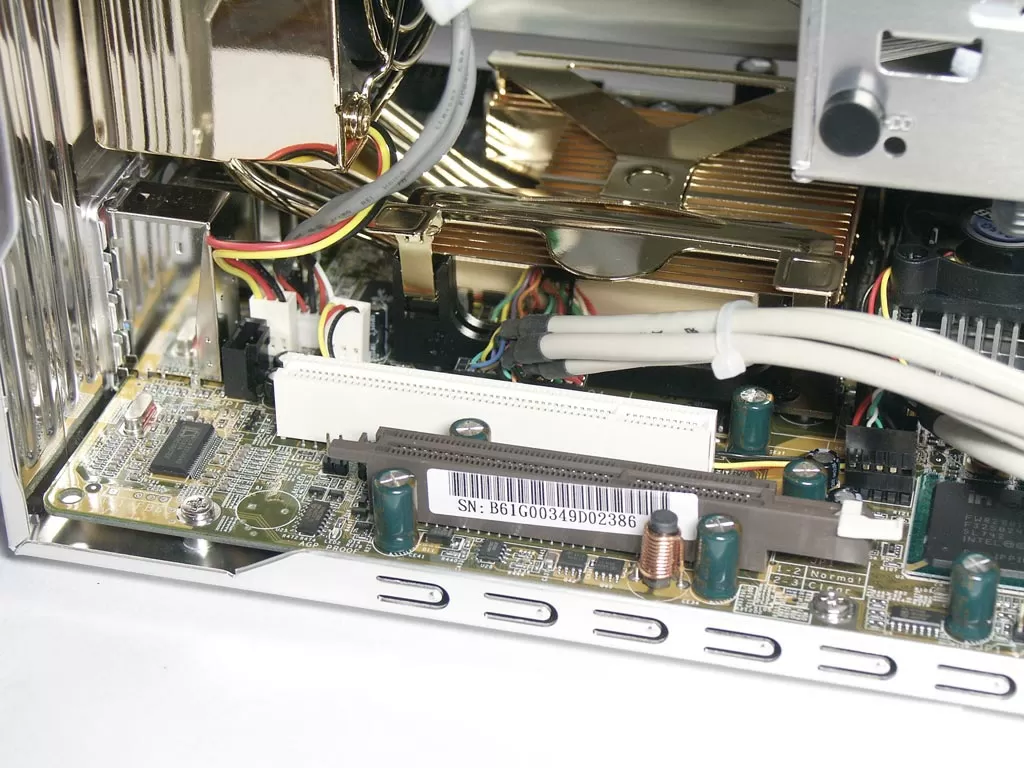

Shuttle Reflexion XPC - материнская плата

Кстати, о вентиляторах: их здесь четыре штуки. Один установлен на кулере северного моста материнской платы, два в блоке питания и один - большой, размерами 80x80x25 мм на задней стенке корпуса компьютера. Этот большой вентилятор благодаря уникальной конструкции системы охлаждения процессора, Shuttle ICE (Integrated Cooling Engine), выполняет одновременно две функции - вывод из корпуса тёплого воздуха и охлаждение радиатора процессора.

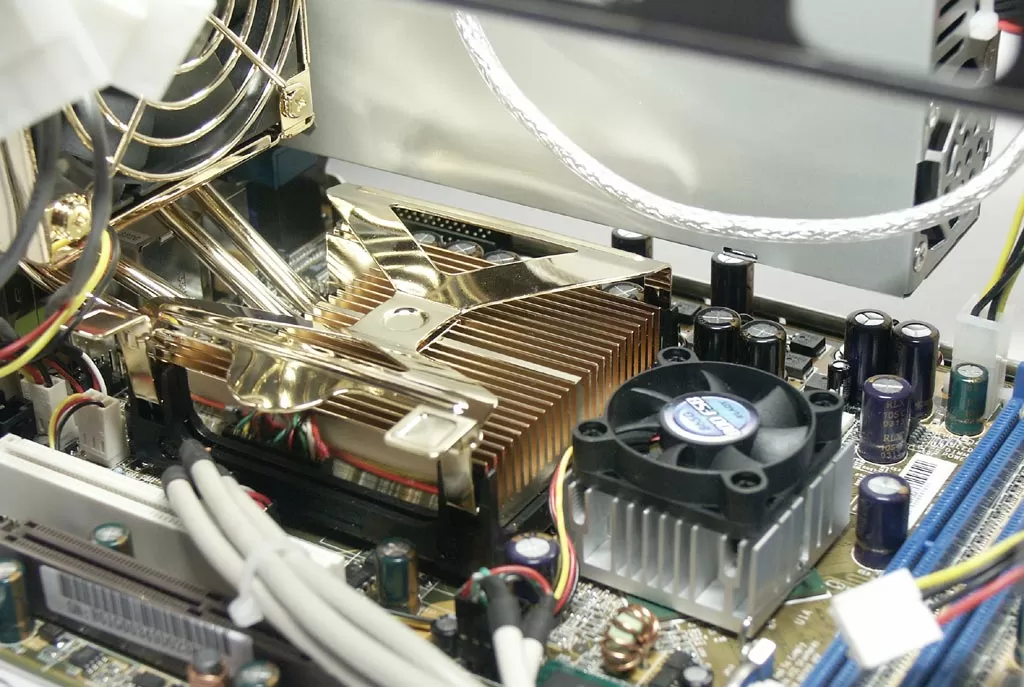

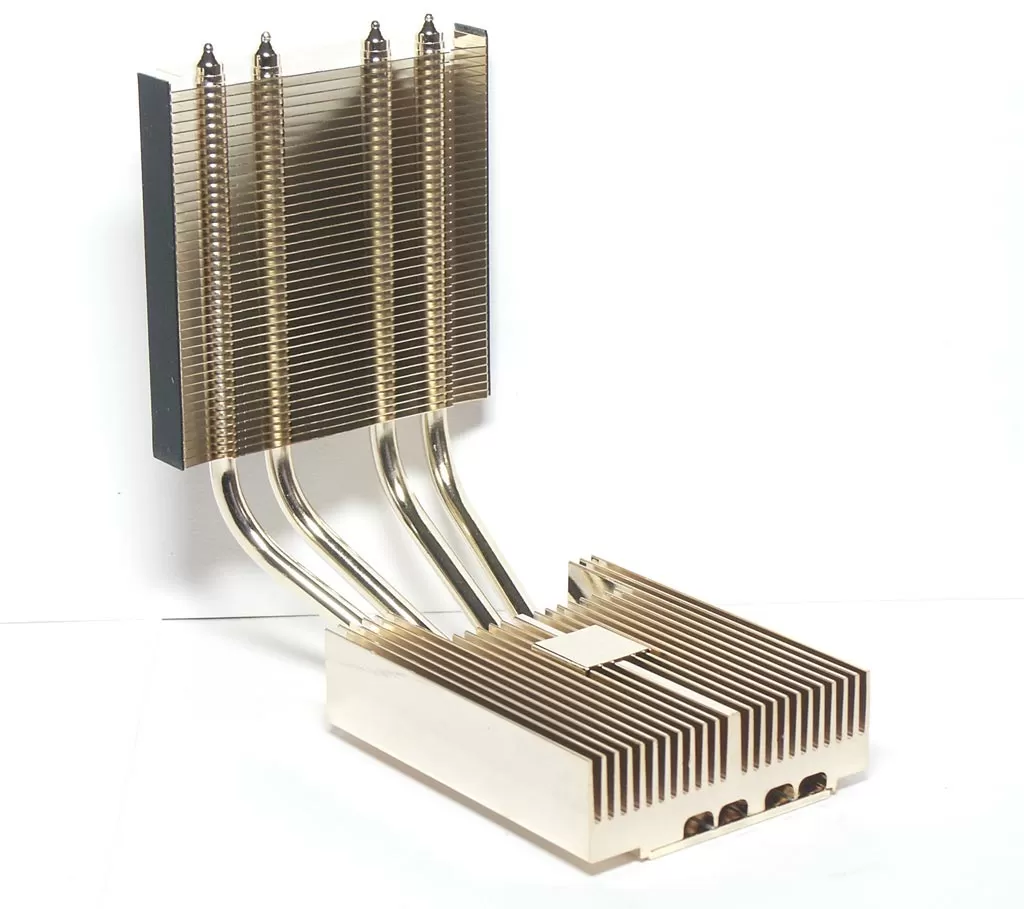

Shuttle Reflexion XPC - радиатор ICE

Кстати, в юбилейной модели Shuttle Reflexion радиатор имеет золотое покрытие. Дело в том, что золото имеет более высокую теплопроводность, чем алюминий, но меньшую теплоёмкость. Так что тонкий слой золотого покрытия теоретически должен повысить эффективность кулера. На практике же золотое покрытие используется только для придания более эстетического вида, так как при охлаждении грубо говоря, толку от него мало. Алюминиевый радиатор с медной подошвой устанавливается на процессор. От этого радиатора тепло отводится по четырём теплопроводящим трубкам дополнительному пластинчатому радиатору. Вот на него-то и устанавливается основной вентилятор. Охлаждая вспомогательный радиатор, он охлаждает и сам процессор за счёт технологии трубок с высокой теплопроводностью. Кстати, XPC Shuttle имеют систему аппаратного мониторинга, регулирующую скорость работы основного вентилятора. Так что при желании можно и вручную задать ему самые низкие обороты, чтобы тот работал бесшумно.

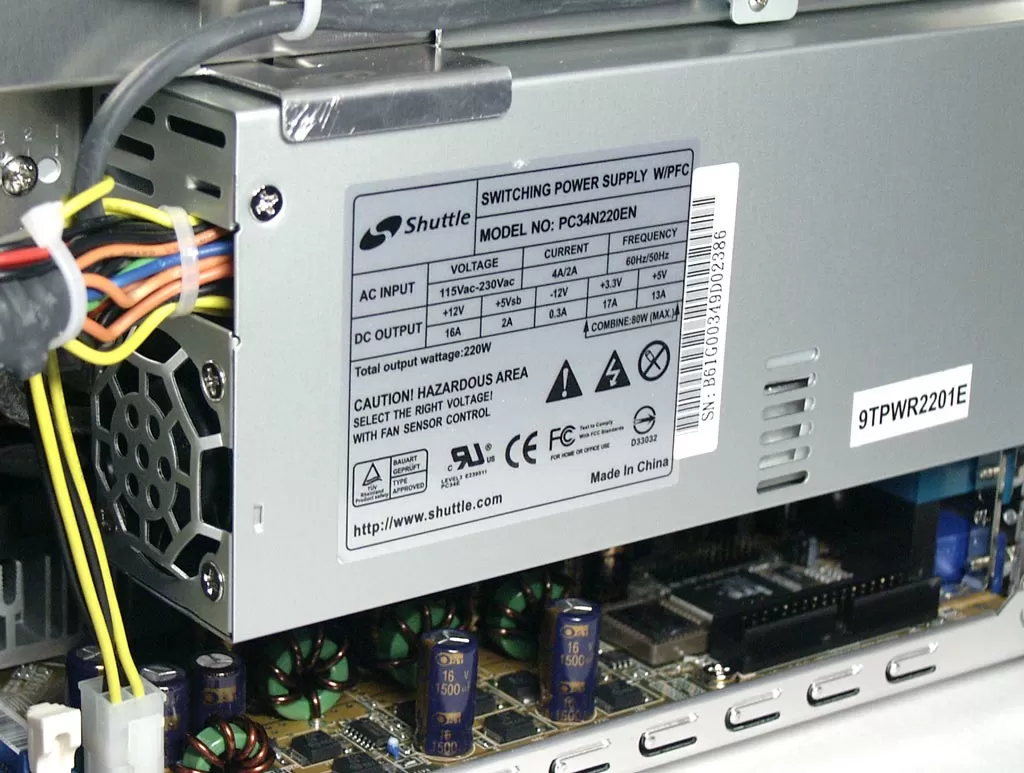

Shuttle Reflexion XPC - блок питания

Но основной источник шума в Shuttle Reflexion - это блок питания. Это компактный БП типа тех, которые устанавливаются в тонкие серверы. В нём для охлаждения используются два вентилятора малого размера (примерно 40 мм в диаметре), имеющие высокую частоту вращения лопастей пропеллера. Они никак не регулируются и вручную замедлить их скорость не получится. Как позже выяснилось в процессе тестирования, их шум перекрывает шум от основного вентилятора и привода DVD-ROM. Может быть, нам попался такой экземпляр платформы, ведь вентиляторы - это сама по себе ненадёжная часть компьютера. А может быть, шум казался столь громким от того, что блок питания установлен рядом с решёткой в стенке корпуса платформы и не гасится об алюминиевую стенку XPC.

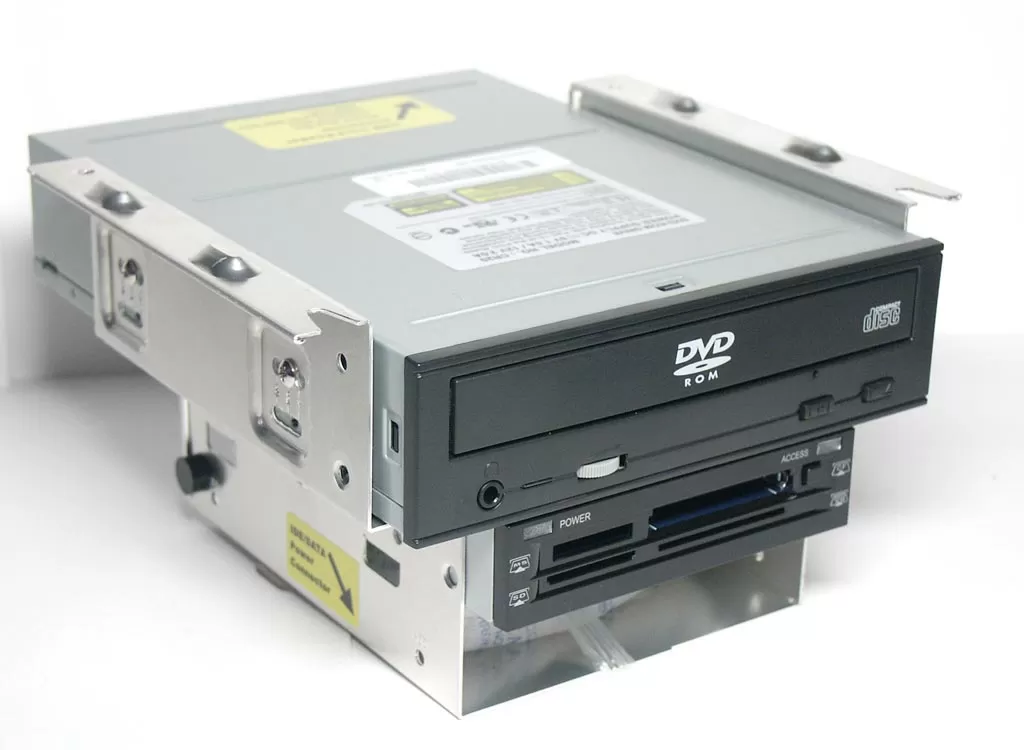

Shuttle Reflexion XPC - корзина

Для того, чтобы собрать на платформе компьютер, установить процессор и память, вам придётся первым делом вытащить корзину с накопителями. Корзина крепится к корпусу всего лишь двумя шурупами. Кстати, в этой модели она довольно легко устанавливается и не снимается. Что нас удивило после тестирования платформы ST61G4, так это то, что даже после того, как корзина несколько раз снималась и устанавливалась в компьютер, царапин на корпусе она не оставила.

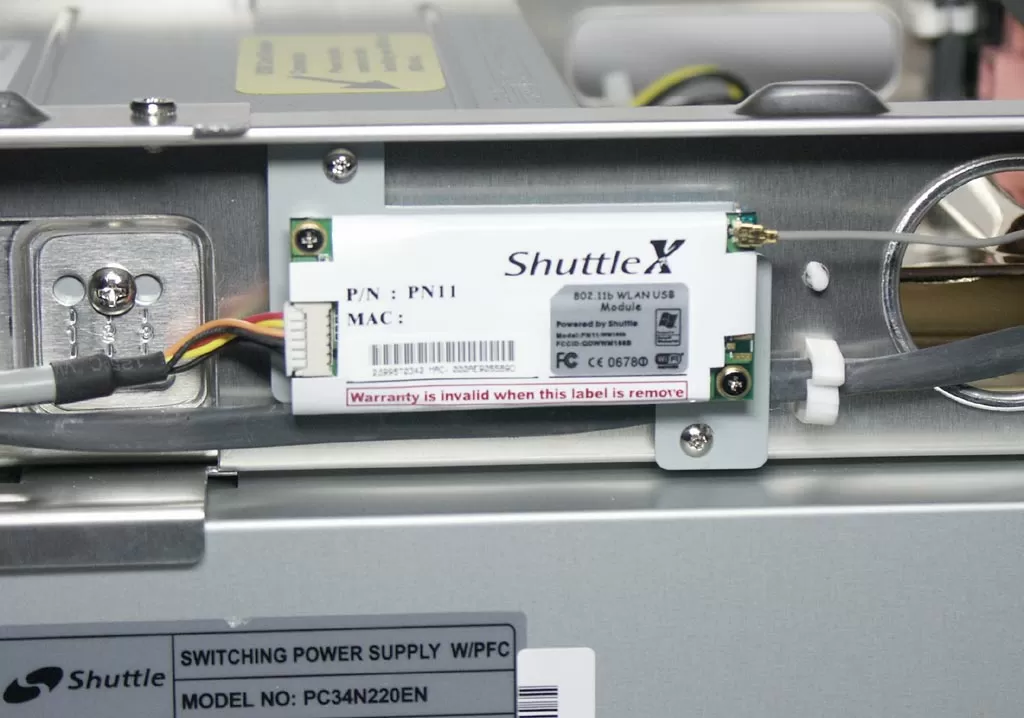

Shuttle Reflexion XPC - контроллер Wi-Fi

Обычно, контроллер доступа к беспроводным сетям по стандарту IEEE 802.11b устанавливается в виде отдельной карты расширения, потому что на материнскую плату его интегрировать не просто. В платформе Reflexion этот контроллер в виде отдельного блока размещён в правой части корпуса, прямо над блоком питания. Этот контроллер подключается к материнской плате тонким кабелем, а с другой стороны ещё более тонкий кабель подходит к антенне. Осторожнее, не повредите этот кабель.

BIOS

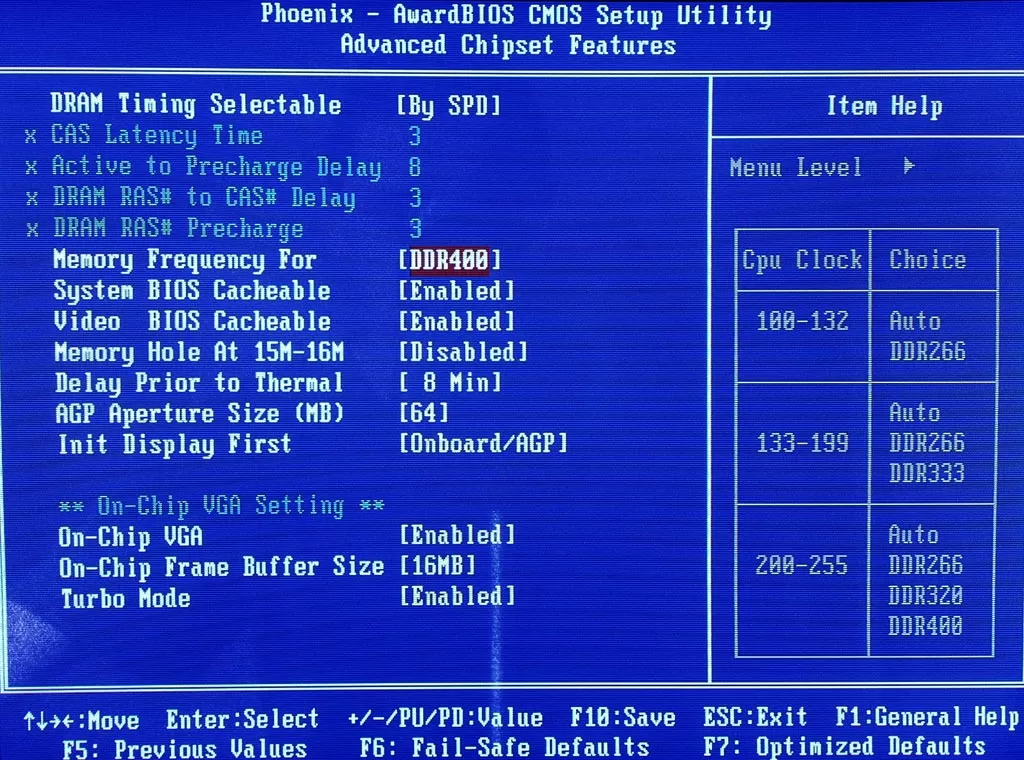

BIOS на платформе Shuttle Reflexion поддерживает загрузку через сеть (только через кабель), спящий режим Suspend To RAM и имеет средства для разгона - изменение напряжения AGP шины, модулей DIMM и ядра процессора, так же изменение частот AGP, Memory и CPU. Как мы и говорили, в BIOS можно настраивать скорость работы основного вентилятора - Full (когда большой системный вентилятор работает на максимальной скорости, порядка 3300 оборотов в минуту), Low (около 2500 оборотов в минуту) и Ultra Low (около 2100 оборотов в минуту), а можно поставить автоматический режим - Smart Fan, когда плата сама выбирает частоту вращения лопастей пропеллера вентилятора в зависимости от температуры. В BIOS тогда можно будет настроить, при какой температуре ядра процессора вентилятор должен переходить на полную мощность, чтобы не допустить перегрева. Кстати, таким образом материнская плата может контролировать два вентилятора. Но второй к ней не подключен.

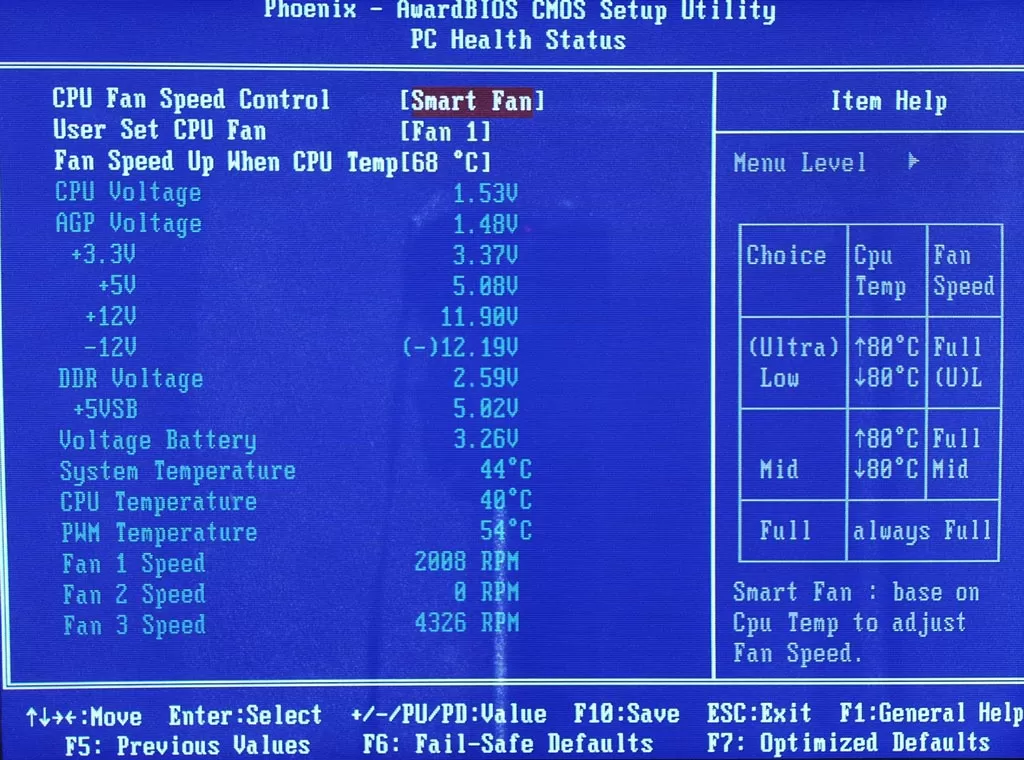

Shuttle Reflexion XPC - BIOSShuttle Reflexion XPC - BIOS

Shuttle Reflexion XPC - BIOSShuttle Reflexion XPC - BIOS

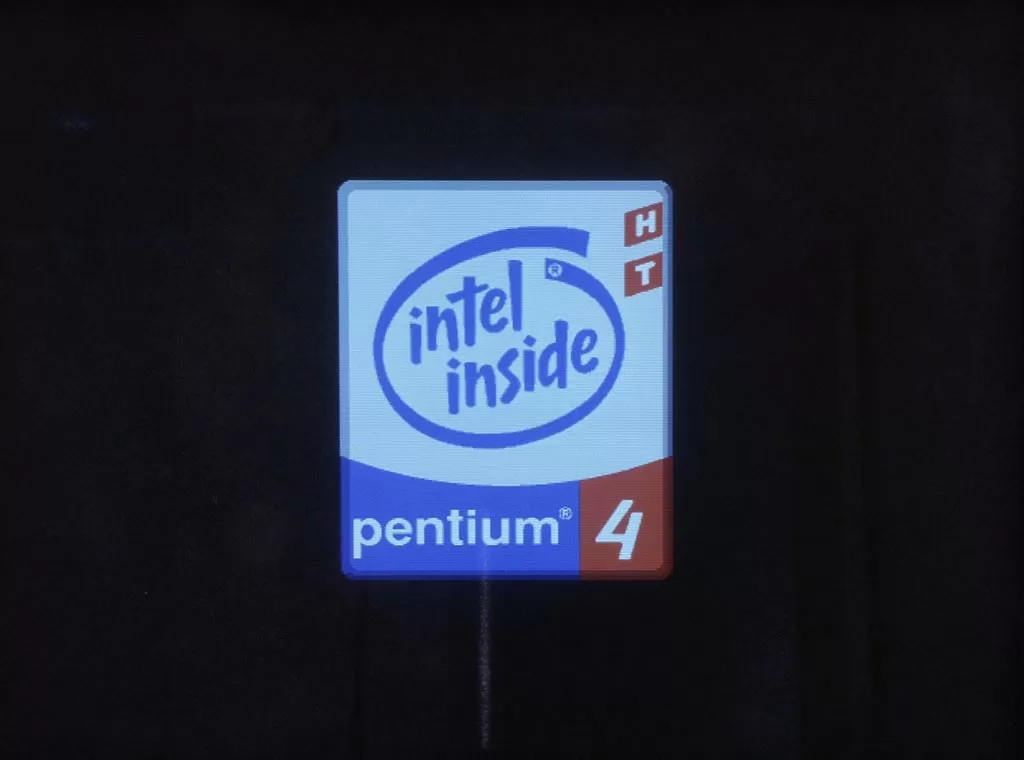

А вот вместо информации о прохождении POST тестов, на экране отображается логотип Intel Inside Pentium 4 HT. Отключить это в BIOS не получилось. Кстати, в BIOS так же нет возможности отключить сетевые карты, как обычную, так и беспроводную. Но это, наверное, дань моде: компьютер должен быть в сети.

Тестирование

Чтобы тестирование было более наглядным, мы решили сравнить платформу Reflexion на чипсете i865G с платформой ST61G4 на чипсете RS300. Для этого были собраны два компьютера:

Тестовая система

Процессор

Intel Pentium 4 2.4C (HT, 800 MHz)

Память

2x256 Мб DDR400 Kingston

Винчестер

Hitachi 60Gb 7200 rpm

Видеокарта

Встроенная

ОС

Windows XP SP1

Но, конечно же, тестирование платформы даёт лишь абсолютные результаты, которые сравнивать с чем-либо другим не стоит, так как конфигурации конечных компьютеров очень редко (только разве что в нашей лаборатории) совпадают, как по аппаратной, так и по программной части.

Первый тест - SiSoft Sandra 2004

Результаты тестирования Sandra 2004
ПлатформаShuttle ReflexionShuttle ST61G4

CPU Arithmethics test (MIPS)

74387604
CPU Arithmethics test FPU (MFLOPS)30082433
CPU Arithmetics test SSE (MFLOPS)52885247
CPU Multimedia Benchmark Integer (it/s)1840518376
CPU Multimedia Benchmark Float (it/s)2671926591
Memory Benchmark Integer (Mb/s)39193666
Memory Benchmark Float (Mb/s)38943671
Hard Disk Benchmark (Mb/s)3125128240

По первому бенчмарку платформа Reflexion практически везде показывает большую скорость, чем ST61G4, что не удивительно, ведь для ATI модель чипа RS300 является первым удачным опытом чипсетов под Pentium 4, а Intel на чипсетах уже собаку съел.

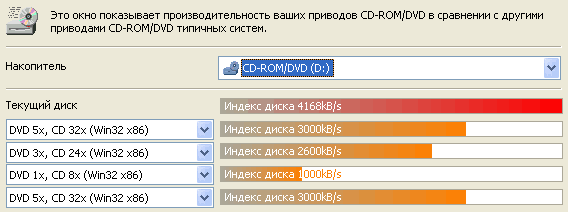

Кстати, для жаждущих - результат тестирования встроенного привода DVD-ROM.

Результаты тестирования привода DVD-ROM

Ну а теперь посмотрим на результаты SYSMark 2002, теста реальных офисных приложений.

SYSMark 2002

Результаты тестирования SYSMark 2002, marks
ПлатформаShuttle ReflexionShuttle ST61G4

Тест 1. Internet Content Creation

332327
Тест 2. Office Productivity177174

И в реальных офисных приложениях новая платформа показывает более высокие скоростные результаты.

Конечно же, нельзя не протестировать и встроенное графическое ядро. Честно говоря, первое, что бы я сделал при покупке XPC Reflection, это докупил к нему видеокарту. Пусть и самую дешёвую, но с ТВ-выходом и нормальной производительностью в 3D. И с хорошим качеством 2D, так как удел всех интегрированных видеокарт - "мыло" в высоких разрешениях. Так и XPC Reflection в разрешении 1024x768 при 32-битном цвете и частоте обновления экрана 100 Гц уже мылит изображение.

Тестировать Intel Extreme Graphics 2 на скорость не имеет смысла - это графическое ядро проиграет, пожалуй, если не всем, то очень многим. И сравнивать его с Radeon 9100, интегрированным в RS300, просто бессмысленно. Но как доказательство того, что встроенное графическое ядро хоть на что-то способно, скажем, что встроенная графика хорошо себя показала в играх Quake III Arena (26 кадров в разрешении 1024x768, 32-бит с полной детализацией), Return To Castle Wolfenstein и Unreal Tournament 2003. Скажем проще - эти игры запустились на встроенной графике, но не более того. Нормально играть даже в разрешении 1024x768@32 невозможно.

Ну да встроенная графика - это почти что опция. Едва ли кто-то будет использовать её в компьютере, собранном на базе столь дорогой платформы. Кстати, а насколько дорогой? Давайте посмотрим, что у нас с ценами на XPC Reflection и какой выбор имеет пользователь за одни и те же деньги, выбирая между XPC и обычным ATX компьютером.

Цены

Юбилейная модель, почти что эксклюзивная, не может стоить дёшево. Она просто обязана иметь стоимость выше среднего, чтобы компенсировать малые объёмы выпуска. Данная платформа, конечно же, имеет неоспоримые преимущества, которых лишена значительная часть современных компьютеров. Это - встроенный картридер, DVD-ROM и Wi-Fi адаптер. Но всё же мы попробуем в очередной раз посчитать стоимость нашего тестового компьютера и сделать небольшое сравнение. Первая конфигурация - наш тестовый компьютер на базе Shuttle XPC Reflection. По традиции, вторая конфигурация будет собрана максимально близкой по техническим характеристикам к первой, но с учётом того, что пользователь экономил деньги. Третья конфигурация - чуть менее близка к первой, но подбиралась со вкусом и знанием дела в расчёте на долговременное использование.

Расчётная стоимость компьютера



Shuttle Reflexion

Конфигурация 2

Конфигурация 3

Процессор

Pentium 4 2.4C (185$)

Память2x256 Mb DDR400 Kingston (96$)
Жёсткий дискHitachi 60Gb IC35L060 (65$)
Оптический приводShuttle ST61G4 (450$)AsusTek DVD-ROM 16x/48x (34$)Toshiba SD-R5112 DVD+R/RW, DVD-R/RW, CD-R/RW (66$)
Корпус с БПInWin IW-V500G, 250W, MicroATX (46$)Thermaltake Xaser III, ATX, 420W, (200$
Материнская платаAsustek P4P800-VM (Intel i865G, USB 2.0, LAN, VGA, S-ATA, FSB800, MicroATX) (95$)Asustek P4P800 (Intel i865PE, DualDDR400, Serial ATA, USB 2.0, Gigabit LAN, AC'97, ATX) (136$)
Контроллер IEEE 1394 PCI IEEE 1394, 3 порта (10$)PCI IEEE 1394, 3 порта (10$)
Контроллер IEEE 802.11bCorega WLPCIB-11 WiFi 802.11b PCI (40$)Hewlett-Packard DC756B 802.11b 220 PCI (100$)
КартридерCardReader 6-in-1, внутренний, USB 2.0 (10$)Sandisk ImageMate 8-in-1 USB 2.0 (50$)
ВидеокартаВстроеннаяSVGA 64Mb ATI Radeon 9000 DDR DVI TV-out (50$)
Итого796$581$958$

Как видно, платформа Shuttle дороже аналогичного по функциональности компьютера, но собранного в ATX корпусе, на целых 215$. За что берутся дополнительные деньги, мы с вами уже рассмотрели в этом обзоре - за стиль, за дизайн, за компактность и простоту в сборке. Конечно же, при желании на том же процессоре можно собрать и более мощный компьютер с тем же профилем, в дорогом корпусе Thermaltake Xaser для эстетов. И из этой таблицы цен единственное, что меня огорчает - это разница в стоимости между приводом DVD-ROM и комбинированным приводом, записывающим все стандарты DVD и CD. Всего 30$, но почему же Shuttle не установил этот привод в свои платформы Reflexion? И всё же, финальный вопрос на данной стадии - готовы ли вы заплатить лишние 215$ за маленький форм-фактор компьютера с логотипом Shuttle? Прошу заметить, что во второй конфигурации, самой дешёвой, мы не использовали безымянных комплектующих (ну разве что, IEEE 1394 контроллер, которые практически все одинаковы). Материнская плата и оптический привод от Asustek, а корпус - InWin, тоже не безызвестный производитель... Так что вопрос о цене остаётся открытым. Каждый ответит для себя на него, когда придёт покупать новый компьютер.

Выводы

Компании Shuttle, несомненно, удалось порадовать нас к своему 20-летнему юбилею. Платформа Reflexion - отличный подарок потенциальным покупателям. Как и любая другая barebone-платформа формата SFF, она имеет свои преимущества перед обычными компьютерами - компактность, простота сборки и дизайн. Кстати, в случае именно с платформой Reflexion, дизайн просто великолепный. Но, как говорится, это общие плюсы платформ SFF, благодаря которым они мало-помалу вытесняют обычные компьютеры в MidiTower корпусах.

Что же до отличительных особенностей XPC Reflection перед другими barebone-платформами, то они уже были перечислены в тексте обзора. Это просто отличный дизайн, интегрированный контроллер Wi-Fi, предустановленный оптический привод DVD-ROM, съёмный картридер и сумочка для переноса компьютера, поставляющаяся в комплекте. Кстати, очень важное преимущество - в платформу Reflexion вы можете установить два 3.5" жёстких диска, она на это рассчитана. Правда, вам придётся лишиться картридера, но если уж он вам так понадобится, сможете докупить внешний. С его подключением проблем не возникнет - шести портов USB 2.0 хватит на многое.

Shuttle Reflexion XPC

Недостатки у этой платформы так же имеются. Прежде всего, раз уж мы говорим о готовом решении, почти что компьютере, то это практически никакое графическое ядро без ТВ-выхода. А это значит, что скорее всего придётся устанавливать видеокарту. Потом это всё же оптический привод. Мы сказали, что установленный DVD-ROM - это плюс. Да, но это так же и минус, ведь если вы захотите поставить в компьютер записывающий привод (а скорее всего так и случится), то вам придётся избавляться от встроенного DVD-ROM, за который вы заплатили деньги. Уровень шума у данной платформы мог бы быть и пониже, мы слышали это на примере ST61G4, где стоял даже более мощный блок питания. И естественно, цена. Вы видели сравнение цен на конфигурации и можете так же, как и я утверждать, что можно собрать похожий компьютер ещё дороже, чем на платформе Reflexion, поэтому не буду говорить, что платформа стоит слишком дорого. Просто она не каждому по карману.

Кстати, напоследок ещё раз затрону тему XPC как мобильного компьютера, который можно таскать, куда вздумается. Вот как раз в случае с Reflexion лично я бы этого делать не стал - слишком легко поцарапать лицевую панель компьютера. Но это единственная причина, по которой я бы не возил его даже в поставляемой в комплекте сумочке.

Мы благодарим компанию «Клуб Мультимедиа» (http://www.mpc.ru), официального дистрибьютора Shuttle, за предоставленную платформу Shuttle Reflexion.
