Платформа Shuttle SB75G2 - классика barebone

Введение

Как ни странно, но значительная часть начинаний производителей компьютерного оборудования натыкаются на противоречия и непонимания многих потенциальных покупателей. Скажем, поставила компания Thermaltake в свои корпуса Xaser пять вентиляторов и тут же получила неодобрение некоторых пользователей - "шумят". Энтузиастам разгона видеокарт никогда не нравятся штатные системы охлаждения, даже такие мощные, как у GeForce FX 5900. Иногда создаётся впечатление, что для того, чтобы полностью удовлетворить энтузиастов, надо продавать им пустые платы, даже не распаянные, чтобы те сами ставили любые элементы и системы охлаждения по своему вкусу. В случае с Barebone-платформами ситуация практически такая же. После обзора платформы Shuttle XPC Reflexion мы получили много отзывов, в которых наши читатели высказывали мнение, что в Barebone-платформах должно быть установлено всего по минимуму. Зачем, скажем, платить за встроенный картридер, если можно купить внешний и поставить его ближе к себе на рабочем столе! Зачем платить за встроенную видеокарту, если всё равно её хватит только для перетаскивания окон по экрану и на очень старые игры? Зачем платить за поставляемый в комплекте привод DVD-ROM, если всё равно потребуется установка комбо-привода с возможностью записи всех форматов DVD. В принципе, со всеми этими утверждениями я согласен. Для тех, кто покупает XPC для себя, а не занимается потоковой сборкой компьютеров на базе SFF от Shuttle, это прежде всего, конструктор. Так зачем же лишать нас такого приятного занятия, как подбор, покупка и установка своих любимых комплектующих. Вы этого хотели? Получайте, оригинальная платформа Shuttle XPC SB75G2, классика жанра, в чистом виде с минимальной комплектацией по-умолчанию. В этой статье пойдёт речь именно об этой платформе под Socket 478.

Платформа Shuttle SB75G2

Если вам не знакомы такие понятия, как "платформа", "barebone", "SFF (Small Form Factor)" и "Shuttle XPC", то настоятельно рекомендуем вам ознакомиться с нашим обзором Shuttle ST61G4, где в самом начале подробно расписано о каждом из этих понятий. А если вы уже "подкованы" в этих вопросах, то без промедлений перейдём к рассмотрению базового конструктора.

Характеристики Shuttle XPC SB75G2

Как и большая часть платформ Shuttle XPC, модель SB75G2 рассчитана на использование процессоров формата Socket 478. Сюда входят все процессоры Intel Celeron и Pentium 4 со 133 МГц и 200 МГц системной шиной, включая Pentium 4 Extreme Edition 3.0 ГГц и новый Pentium 4 2.8E на ядре Prescott. В основе платформы лежит материнская плата на чипсете i875P с южным мостом ICH5-R.

Набор логики Intel i875P

Набор логики i875P выбран не случайно. Даже на сегодняшний момент, когда весь мир замер в ожидании следующего решения от Intel для процессоров на ядре Prescott в форм-факторе LGA 775, чипсет i875P является самым высокопроизводительным решением компании для Socket 478 благодаря применению технологии PAT для оптимизации работы с памятью. Архитектура чипсета представлена на диаграмме ниже:

Архитектура i875P

В этом чипсете, как и в i865xx, связь со встроенным сетевым контроллером производится по собственной шине Communication Streaming Architecture, которая позволяет передавать данные напрямую в северный мост, не загружая шину PCI и южный мост соответственно. Это одна из причин, почему большинство материнских плат на чипсетах i875P имеют гигабитные сетевые контроллеры. И платформа SB75G2 - не исключение. Южный мост, ICH5R, поддерживает программную реализацию RAID-массивов. Правда, для чего это нужно в компьютере формата Small Form Factor, не совсем понятно - ведь хотя SB75G2 и поддерживает установку двух жёстких дисков, о чём мы поговорим в дальнейшем, едва ли эта возможность будет востребована значительной частью пользователей.

Характеристики Intel i875P

  • Платформа Socket 478

  • Поддержка процессоров Intel Pentium 4/Celeron с технологией Hyper Threading и частотой шины FSB 400, 533 и 800 МГц

  • Поддержка DBI (Dynamic Bus Inversion)

  • Поддержка технологии PAT (Performance Acceleration Technology)

  • Поддержка графической шины AGP 8x с функцией Fast Write

  • Двухканальный контроллер памяти DDR400/DDR333/DDR266 с функцией ECC

  • Максимальный объём поддерживаемой памяти - 4 Гб

  • Communications Streaming Architecture - отдельная шина для сетевых устройств

  • Связь с южным мостом ICH5 или ICH5R

Характеристики южного моста ICH5R

  • Поддержка 8 портов USB 2.0

  • Двухканальный контроллер IDE с поддержкой интерфейса Ultra ATA 100

  • Двухканальный контроллер Serial ATA с поддержкой RAID массивов уровня 0 и 1

  • 6-канальная аудиоподсистема (для вывода звука используется внешний 20-битный AC'97 кодек)

Чипсет i875P, в отличие от серии i865, поддерживает память с функцией ECC, хотя на сайте компании Shuttle (www.shuttle.com) об этом ничего не сказано, так что возможно, сама платформа эту память и не поддерживает (в принципе, это и не нужно в домашнем компьютере). Зато что касается сетевых возможностей, то Shuttle реализовал встроенный сетевой контроллер с поддержкой скорости передачи до 1 Гбит/с. То есть, компьютер уже готов к использованию в современных сетях. А вот встроенного графического ядра в i875P нет, так как этот чипсет всё же был рассчитан на использование в мощных компьютерах и рабочих станциях, где встроенная графика - излишняя не используемая опция.

Характеристики платформы Shuttle XPC SB75G2

  • Полностью алюминиевый корпус формата SFF размерами 300x200x185 мм

  • Блок питания ATX 2.03 мощностью 250 Вт

  • Один внешний отсек для 5.25" устройств

  • Один внешний отсек для 3.5" устройства, внешнего или внутреннего

  • Один внутренний отсек для 3.5" жёсткого диска

  • 6 портов USB 2.0

  • 2 порта IEEE 1394 (один FireWire и один I-Link) (контроллер VIA VT6307)

  • 2 последовательных COM-порта

  • 2 порта PS/2 для клавиатуры и мыши

  • Встроенный сетевой контроллер 10/100/1000 Мбит/с

  • Оптические аудио выход и вход

  • 1 слот AGP 8x

  • 1 слот PCI

  • 2 порта Serial ATA 150

  • 6-канальный звук

Ну что же, встроенной видеокарты нет, так что вы сможете выбрать и установить графический ускоритель по своему вкусу. Картридера, ставшего, практически визитной карточкой современных Barebone платформ, тоже нет. Оптического привода, опять-таки нет. Зато есть целых два COM-порта, о целесообразности использования которых в 2004 году я бы поспорил. Но что можно было бы поставить вместо них, сказать трудно. Вроде бы, все порты, которые должны быть, здесь на месте.

Комплект поставки Shuttle XPC SB75G2

Относительно небольшая цветастая коробка с ручкой, в которой только самое необходимое: комплект программного обеспечения, инструкции по сборке и установке ПО, кабели питания и интерфейсные. В комплекте поставляются один шлейф для дисковода (хотя самого дисковода здесь нет, да и кому он сейчас вообще нужен?), один ATA100 шлейф для жёсткого диска и один шлейф для оптического привода, а так же один кабель Serial ATA.

Один IDE шлейф рассчитан на подключение двух устройств - одного оптического привода и одного дополнительного ATA устройства, будь то жёсткий диск или другой накопитель. Часть этого шлейфа плоская, а часть - сложенная, чтобы кабель проходил по станине корпуса и не мешал воздушному потоку.

Кабели от Shuttle SB75G2

Вам не составит особого труда установить в SB75G2 два жёстких диска. Правда, если они оба будут использовать интерфейс Serial ATA, придётся искать переходники питания и один дополнительный Serial ATA кабель. А вот с установкой двух винчестеров с интерфейсом Parallel ATA проблем вообще не возникнет. И это - существенный плюс, так как далеко не все компьютеры формата SFF позволяют устанавливать в них два 3.5" винчестера.

Что-то добавить про комплектацию и характеристики SB75G2 уже сложно, поэтому перейдём к описанию внешнего вида платформы.

Конструкция

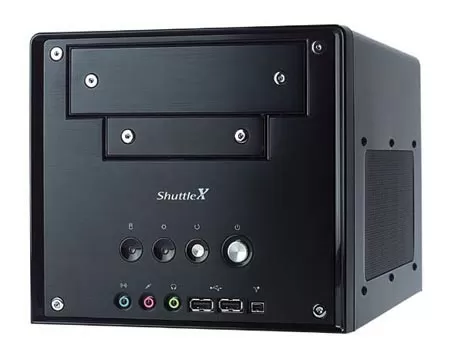

Корпус модели SB75G2 создавался специально для искушённых пользователей. Эдакий чёрный кубик размерами 300x200x185 мм, созданный из алюминия. Крышка корпуса та же, что и у платформы Shuttle Reflexion, как бы воронёная, - она не оставляет на себе отпечатки пальцев и не накапливает пыль. В боковых стенках крышки имеются большие вентиляционные отверстия, закрытые чёрными решётками.

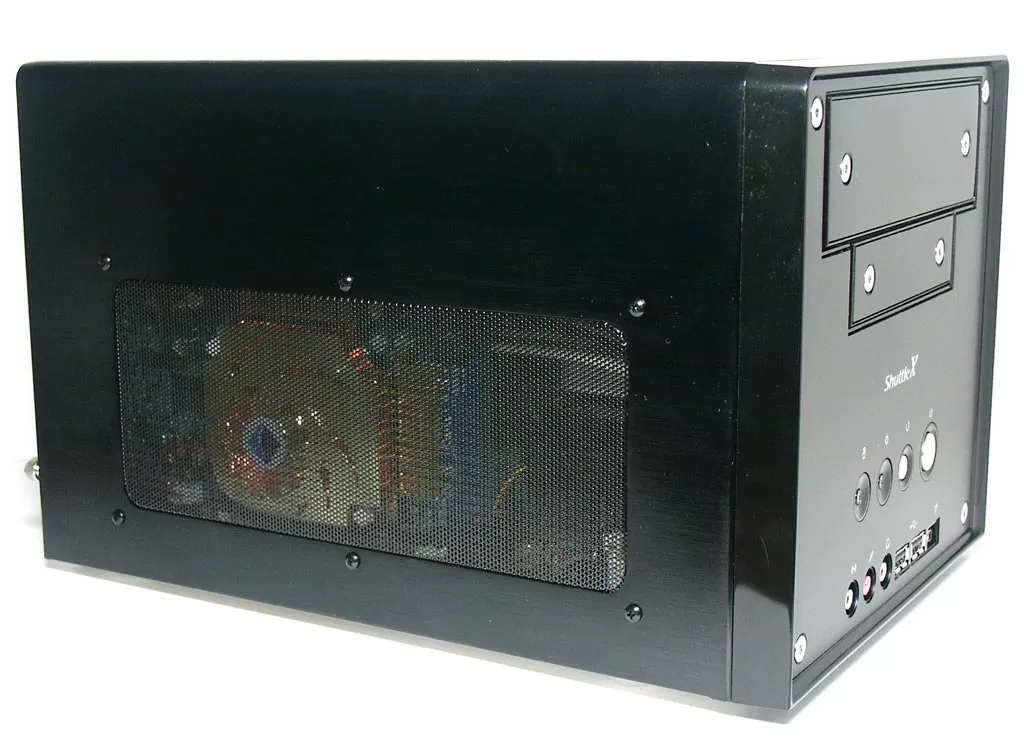

Корпус Shuttle XPC SB75G2

С одной стороны, это помогает вентиляции и охлаждению, а с другой - ставит компьютер на базе данной платформы в разряд моддинговых корпусов, которые так любят энтузиасты. Чёрная решётка - это следующий шаг после обычного прозрачного окна из оргстекла. Очень напоминает решётки тюнингованных под спорт автомобилей типа Audi S6.

Решётка радиатора Kamei Audi S6

Только в отличие от автомобилей, здесь мы видим "мотор" нашего компьютера - видеокарту, блок питания и прочие компоненты. Хотя, такая решётка на компьютере плоха тем, что пропускает, а не гасит шум, исходящий от вентиляторов. В частности, от вентилятора видеокарты, которая установлена с краю.

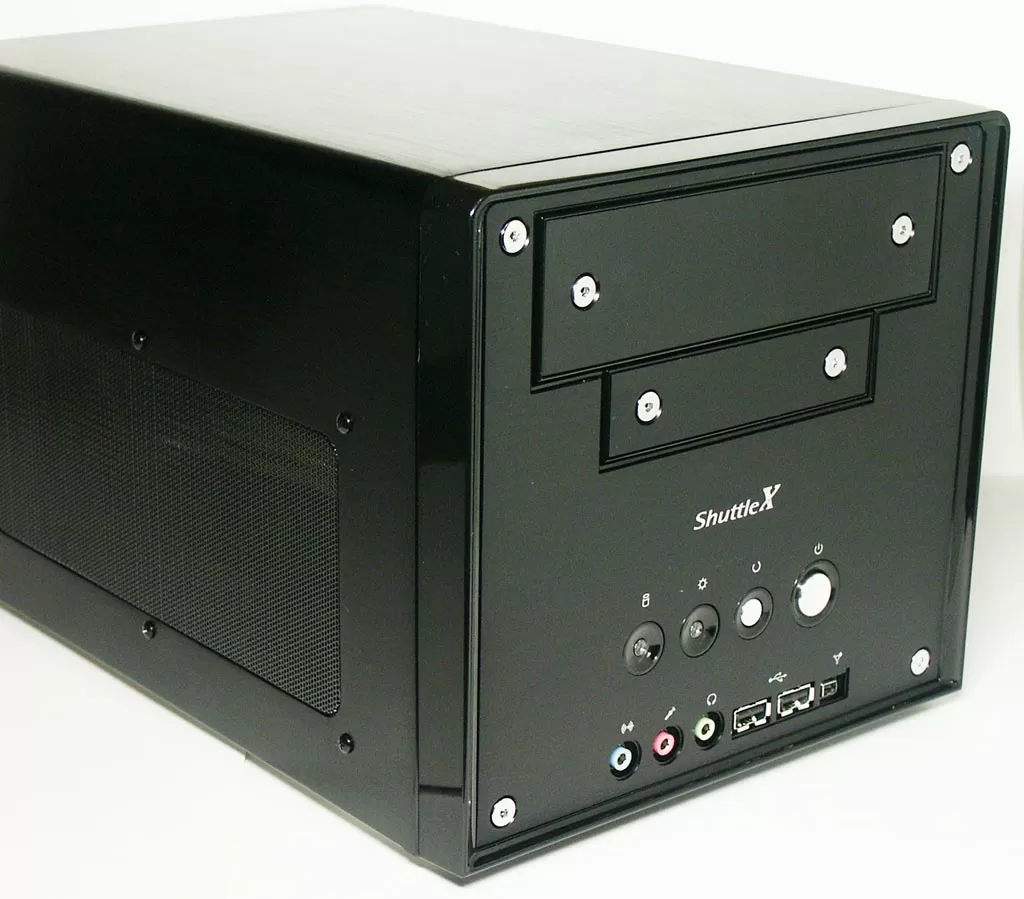

Корпус Shuttle XPC SB75G2

Лицевая панель корпуса лишена пластикового блеска. Нет здесь ни зеркала, ни тонированной плёнки - чёрная панель, сделанная, как и весь корпус, из алюминия. Она так же "воронёная", на ней совсем не остаются отпечатки пальцев, на неё не падают блики и она не собирает на себе грязь. Честно говоря, такой дизайн для меня наиболее предпочтителен, так как корпус приобретает дополнительный стиль, не теряя серьёзность. А кроме того, это практично - не надо лезть за тряпочкой, чтобы протереть залапанную лицевую панель каждый раз, когда меняете диск или флэш-карту. В углах лицевой панели и заглушек отсеков установлены декоративные хромированные болтики. Кстати, на тот случай, если кого-то не устраивает дизайн платформы, Shuttle предлагает полный набор лицевых панелей и крышек различных расцветок.

Индикаторы и кнопки стандартные: яркий оранжевый светодиод работы жёсткого диска, яркий синий светодиод индикации питания, металлическая кнопка "Reset", которая хоть и большая, но нажимается полностью только мизинцем или тонким женским пальчиком и кнопка питания, так же металлическая.

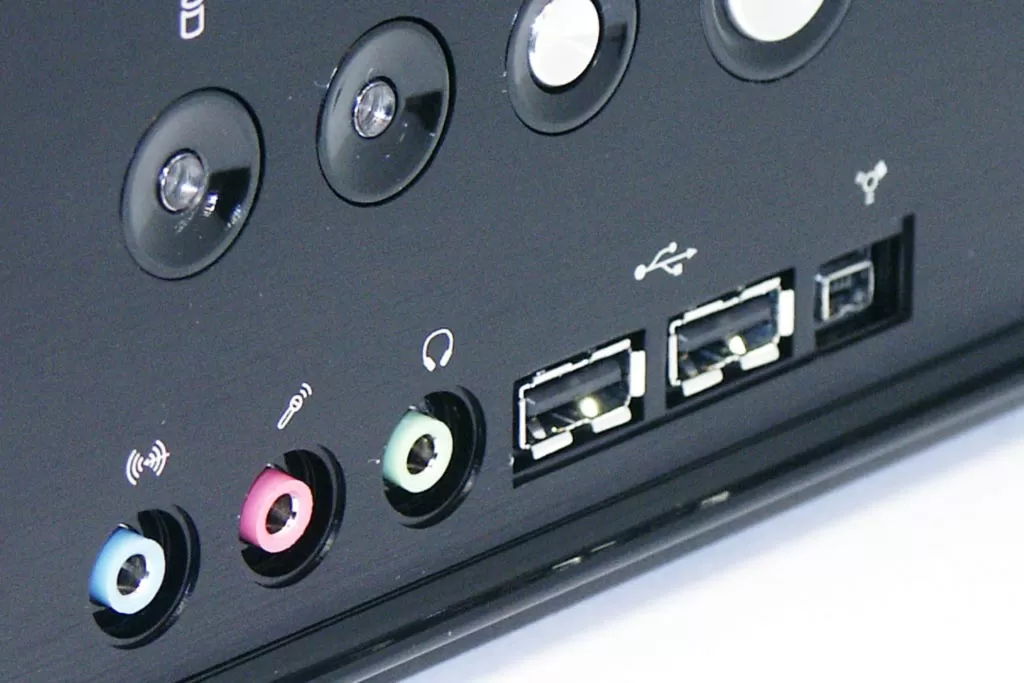

Разъёмы на лицевой панели Shuttle XPC SB75G2

Внизу на лицевой панели размещаются три звуковых гнезда, два USB 2.0 и один IEEE 1394 (четырёхконтактный I-Link) порт. Мы уже привыкли к такой компоновке разъёмов на корпусах Shuttle XPC, но как нам пришлось убедиться в процессе тестирования ТВ-тюнеров, корпусу не хватает линейного входа сзади. Потому что, например, при установке ТВ-тюнера Aver Studio 307, требующего подключения к внешнему 3.5 мм гнезду компьютера и не имеющему внутренних аудио выходов, получается вот такая картина:

Подключение ТВ-тюнера Aver 307 к платформе XPC Reflexion

Но оставим это замечание на совести разработчиков и понадеемся, что они продублируют линейный вход на задней панели корпуса.

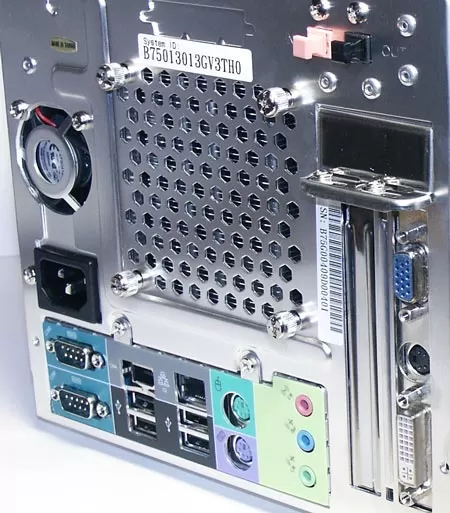

Разъёмы на задней панели Shuttle XPC SB75G2

Здесь мы видим четыре порта USB 2.0, один порт IEEE 1394a (шестиконтактный FireWire), один сетевой порт RJ45, два порта PS/2, два COM-порта, три звуковых аналоговых 3.5 мм гнезда для подключения домашнего кинотеатра, а так же оптические SPDIF вход и выход сверху справа. Два COM-порта - это излишество, но тут уж ничего не поделаешь - задняя панель XPC создана для двух 15-контактных портов - либо два последовательных, либо один COM-порт и один VGA выход, либо два VGA выхода. Так как встроенной видеокарты здесь нет, то чтобы место не пустовало, был установлен второй последовательный порт. Не думаю, что он кому-то пригодится. USB 2.0 портов у Shuttle XPC на два меньше, чем поддерживает чипсет, потому что два порта зарезервированы для внутреннего использования - для установки картридера и контроллера беспроводной сети, которые можно докупить в качестве аксессуаров. Модель SB75G2 так же, как и другие XPC, имеет четыре вентилятора - один большой размерами 80x80x25 мм, один размерами 40x40x10 мм на северном мосту материнской платы и два размерами 40x40x20 мм в блоке питания. Прибавьте к этому ещё один вентилятор на видеокарте, который, скорее всего, там будет (видеокарту вы выбираете сами) и получите пять маленьких, но противных источников шума. И только один из них по умолчанию регулируется из BIOS. К счастью, это самый большой из них. В итоге XPC SB75G2 может работать если не бесшумно, то достаточно тихо.

Внутреннее устройство

Снимем крышку и посмотрим внутрь корпуса, на его раму и электронику.

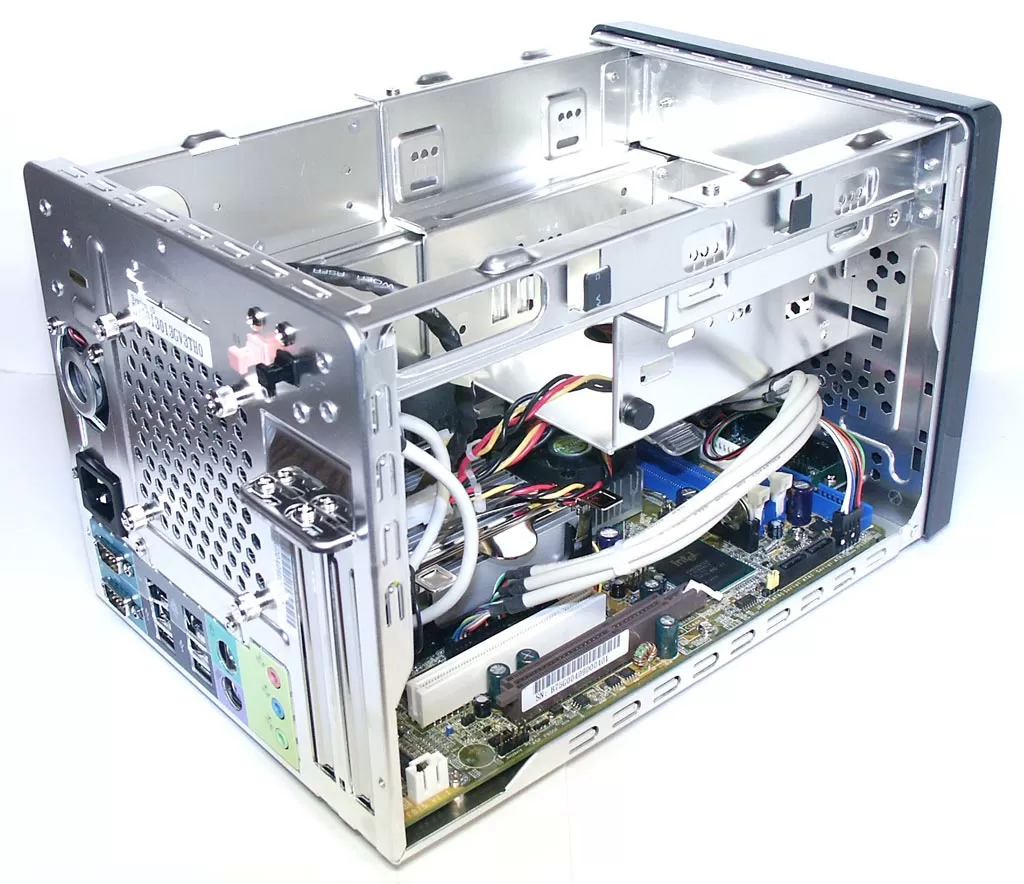

Корпус Shuttle XPC SB75G2 со снятой крышкой

Без предустановленного картридера корпус выглядит вполне просторно и даёт нам чуть большее поле деятельности - можем поставить дисковод, можем второй винчестер, можем купить внутренний картридер. Материнская плата, установленная в корпусе, имеет уже хорошо знакомую нам конструкцию, присущую всем платформам Shuttle XPC. Два слота памяти DIMM, расположенные под корзиной для 3.5" и 5.25" устройств, один слот PCI и один AGP. Причём, одним из них вам придётся воспользоваться для установки видеокарты. То, что слот AGP установлен прямо возле стенки корпуса, имеет свои плюсы и минусы. Плюсы в том, что видеокарта таким образом лучше охлаждается, получая воздух извне компьютера. Ну а минусы - это больший уровень шума от кулера на видеокарте (если он там установлен), невозможность поставить графическую плату, занимающую два слота (к сожалению, сегодня такие платы - далеко не редкость), а так же невозможность установить видеокарту с дополнительным питанием, у которой контакты дополнительного питания установлены перпендикулярно печатной плате. Например, Asustek V9980, представленную на фото ниже.

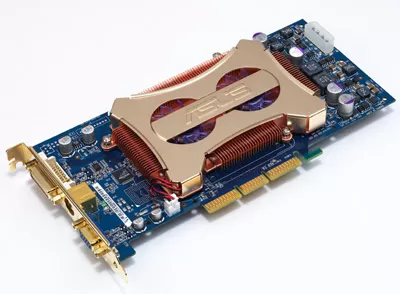

Asus V9980

Однако, платы с дополнительным питанием, как правило, относятся к классу Hi-End. Такие платы требуют мощных блоков питания и устанавливать их в XPC Shuttle с 250-ваттным БП не рекомендуется, хотя, как было проверено нами, в SB75G2 работает и GeForce FX 5950 Ultra и Radeon 9800 PRO 256 Mb, достаточно мощные видеокарты. Но скорее всего, для подобных компьютеров лучше всего подойдут платы класса Mainstream типа GeForce FX 5700 или Radeon 9600.

Мы отдали предпочтение графической карте Albatron FX 5700P Turbo на видеочипе GeForce FX 5700. Но вернёмся к конструкции корпуса.

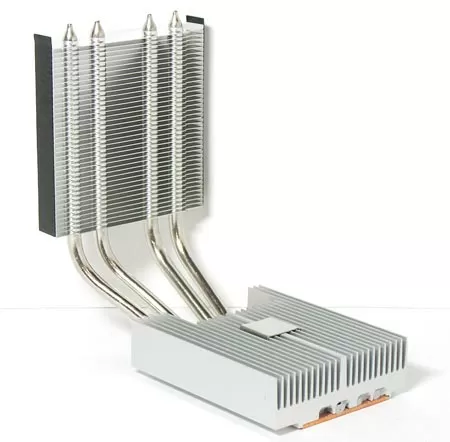

Кулер ICE

Система охлаждения центрального процессора - кулер ICE, использующий два алюминиевых радиатора и четыре теплопроводящих трубки. Вентилятор, устанавливаемый на верхний радиатор, не только охлаждает процессор, но и обеспечивает вентиляцию всего корпуса.

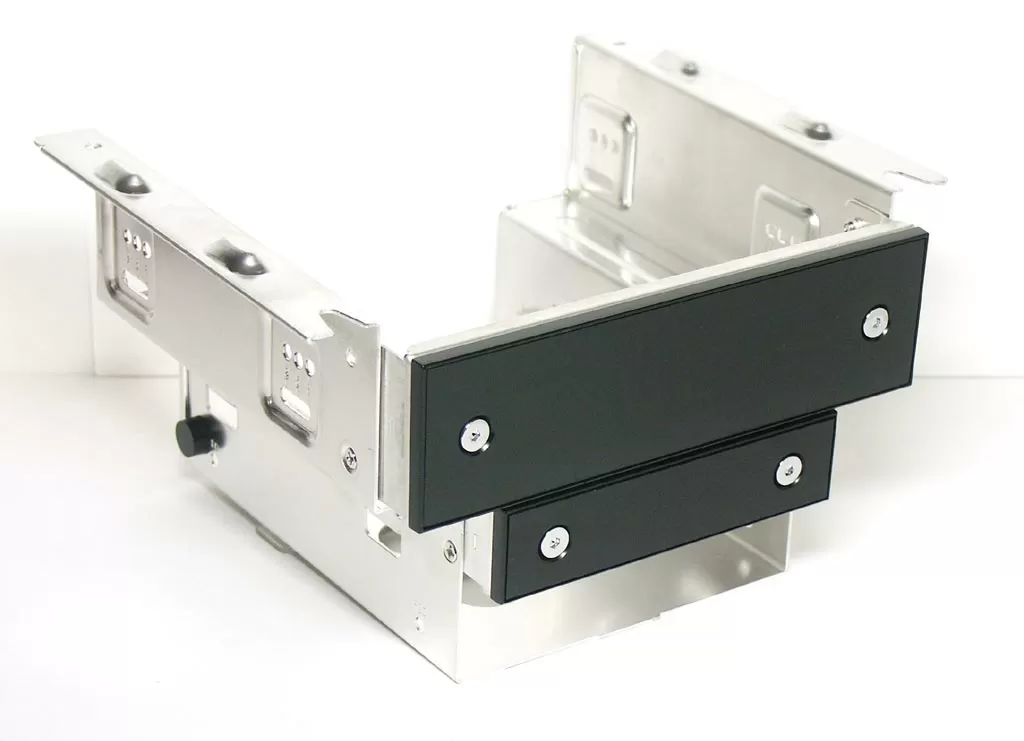

Корзина

Осталось добавить, что для установки процессора, памяти, жёсткого диска и привода CD-ROM, вам придётся снять корзину с 5.25" и 3.5" отсеками. Как было замечено в процессе тестирования, эту корзину можно снимать и ставить несколько раз и она не поцарапает стенки корпуса.

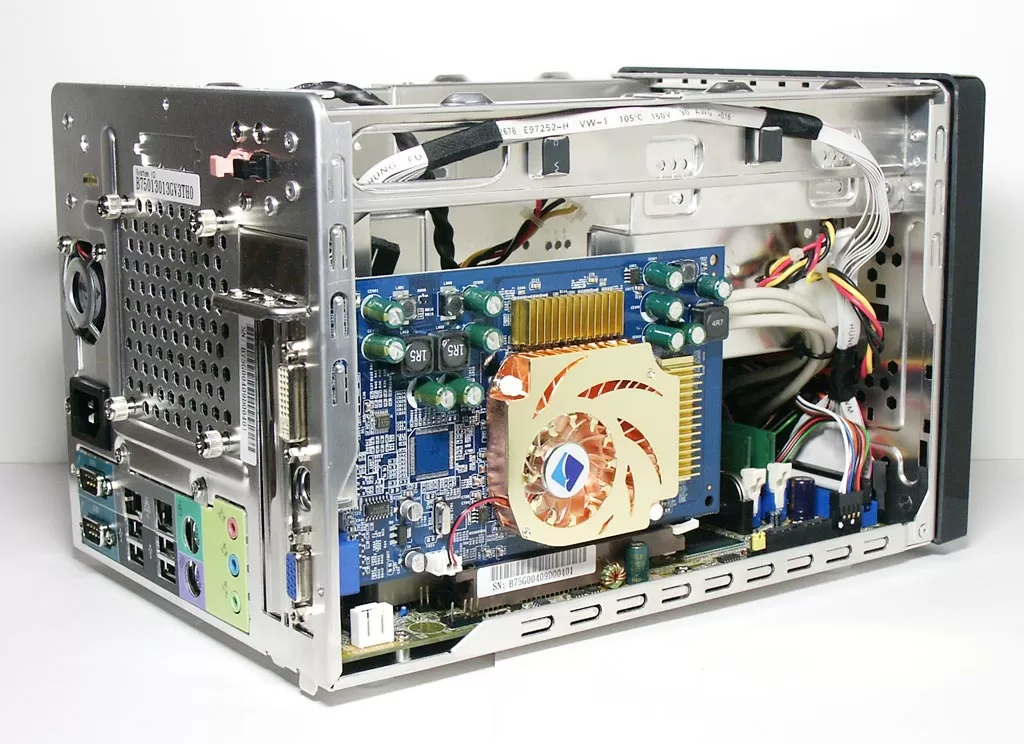

Установка видеокарты

Но достаточно говорить о конструкции платформы, пришло время посмотреть её в деле.

Тестирование

Для того, чтобы протестировать возможности платформы SB75G2, мы собрали на её базе компьютер следующей конфигурации:

Тестовая система

Процессор

Intel Pentium 4 2.4C (HT, 800 MHz)

Память

2x256 Мб DDR400 Kingston

Винчестер

Hitachi 60Gb 7200 rpm

Видеокарта

Albatron GeForce FX 5700 Pro

ОС

Windows XP SP1

Но, конечно же, тестирование платформы даёт лишь абсолютные результаты, которые сравнивать с чем-либо другим не стоит, так как конфигурации конечных компьютеров очень редко (только разве что в нашей лаборатории) совпадают, как по аппаратной, так и по программной части. Но всё же мы провели сравнение с компьютерами на базе Shuttle Reflexion и Shuttle ST61G4 с той же конфигурацией за исключением видеокарты.

Первый тест - SiSoft Sandra 2004

Результаты тестирования Sandra 2004
ПлатформаShuttle SB75G2Shuttle ReflexionShuttle ST61G4

CPU Arithmethics test (MIPS)

738674387604
CPU Arithmethics test FPU (MFLOPS)270630082433
CPU Arithmetics test SSE (MFLOPS)526352885247
CPU Multimedia Benchmark Integer (it/s)184221840518376
CPU Multimedia Benchmark Float (it/s)266112671926591
Memory Benchmark Integer (Mb/s)470539193666
Memory Benchmark Float (Mb/s)467438943671
Hard Disk Benchmark (Kb/s)340453125128240

Несмотря на включённую оптимизацию "Turbo" в модели Shuttle Reflexion, сделанной на базе чипсета i865G, с мощностью i875P не поспоришь - превосходство по тестам памяти на 20% и почти на 10% по скорости работы жёсткого диска. Уже по этому первому тесту можно судить, что SB75G2 относится к разряду высокопроизводительных платформ, способных конкурировать с мощными настольными компьютерами.

SYSMark 2002

Посмотрим, как распределятся результаты в тесте SYSMark 2002

Результаты тестирования SYSMark 2002, marks

Платформа

Shuttle SB75G2

Shuttle ReflexionShuttle ST61G4

Тест 1. Internet Content Creation

336332327
Тест 2. Office Productivity182177174

И тест реальных приложений, SYSMark 2002, полностью подтверждает синтетические предположения Sandra 2002.

Использование внешней видеокарты на базе чипа GeForce FX 5700 позволяет нам уже серьёзнее относиться к современным компьютерным играм и 3D-тестам. И хотя модель Shuttle Reflexion мы не тестировали в 3D-приложениях из-за низкой производительности графического ядра Intel Extreme Graphics 2, мы можем сравнить SB75G2 с видеокартой GeForce FX 5700 с платформой Shuttle ST61G4 в тестовом пакете 3DMark03.

3DMark03

ПлатформаShuttle SB75G2

Shuttle ST61G4

Тест 1. Wings Of Fury, FPS

130.4

49.5

Тест 2. Battle Of Proxycon, FPS22.5

5.0

Тест 3. Troll's Lair, FPS18.2

5.0

Тест 4. Mother Nature, FPS19.0

Не поддерживается

CPU Score, CPU Marks638479
Fill Rate (Single Texturing), MTex/s.923.2485.9
Fill Rate (Multi Texturing), MTex/s.1348.8595.0
Vertex Shader, FPS16.83.7
Pixel Shader 2.0, FPS23.1

Не поддерживается

RagTroll, FPS12.13.6

Вы можете спросить меня, зачем мы сравниваем в современном 3D-тесте две видеокарты разных поколений, ведь GeForce FX 5700 намного новее, чем Radeon 9100 (Radeon 8500), интегрированный в ST61G4? Естественно, мы это понимаем и ни коим образом не хотим сопоставить скорость этих двух GPU. Просто один лишь этот тест показывает, стоит ли при выборе barebone платформы полагаться на её встроенное графическое ядро, пусть даже и самое современное на сегодня (как у Radeon 9100 IGP) или предпочтительнее будет посмотреть на другую платформу без встроенной видеокарты, но доплатить немного за действительно современный 3D-ускоритель.

Наше тестирование показало, что производительность платформы SB75G2 находится на очень высоком уровне, так что теперь всё, что нам осталось - это определиться с ценами и сделать выводы.

Цены

Платформа, продающаяся в минимальной комплектации, без оптического привода, без картридера и дополнительных аксессуаров, должна стоить относительно недорого. Однако, она собрана на самом быстром чипсете Intel 875P, а значит относится к классу Hi-End настольных ПК. Это должно добавлять к её стоимости 10-20%. В этот раз мы не будем сравнивать стоимость компьютера на базе Shuttle SB75G2 с ценами компьютеров, собранных в обычных корпусах формата ATX или MicroATX. Допустим, вы уже определились с тем, что следующий ваш компьютер будет собран на базе XPC платформы от Shuttle, а так как мы уже протестировали несколько таких платформ, то и сравним их по ценам.

Расчётная стоимость компьютера

Платформа

Shuttle SB75G2

Shuttle Reflexion

Shuttle ST61G4

Размеры, мм300x200x185300x200x185263x184x54
ЦветЧёрныйЧёрныйСеребристый
Оптический приводНет16x DVD-ROMНет
Встроенный картридерНет6-in-1 Cardreader6-in-1 Cardreader
Возможность установки двух HDDДаДаНет
Возможность установки внутреннего FDDДаДаНет
Встроенная видеокартаНетIntel Extreme Graphics 2Radeon 9100 IGP
Wi-Fi контроллерНетДаНет
Цена, $365425355

Именно по цене модель SB75G2 занимает "золотую серединку", чуть дороже, чем ST61G4, но значительно дешевле, чем Reflexion. Но это при том, что SB75G2 лишена картридера, встроенной видеокарты и оптического привода. В плюсах, оправдывающих стоимость SB75G2 будет, разве что, более высокая производительность, да более стильный дизайн.

Выводы

Несмотря на кажущийся минимализм, платформа SB75G2 представляет собой далеко не бюджетное решение с сокращённой комплектацией, на которой, как правило, понижается цена. Даже наоборот эта платформа намеренно лишена излишеств, благодаря чему она дает пользователю возможность максимально гибко сконфигурировать свой компьютер, собранный на базе платформы со столь высокой производительностью, построенной на самом быстром чипсете, i875P. И это - очень существенное преимущество для тех, кто подбирает компьютер для дома, так как вы сможете без особого труда поставить в него два винчестера или дисковод или внутренний картридер.

Среди недостатков SB75G2 стоит отметить, разве что, расположение AGP слота скраю, что не даёт возможности устанавливать двухслотовые видеокарты и некоторые платы с дополнительным питанием. И, возможно, цена, которая для SB75G2 могла бы быть долларов на 30-40 ниже.

Мы благодарим компанию «Клуб Мультимедиа» (http://www.mpc.ru), официального дистрибьютора Shuttle, за предоставленную платформу Shuttle SB75G2.
