Подсветка передней части акустической системы Microlab B-75 / 2.0 своими руками

Введение

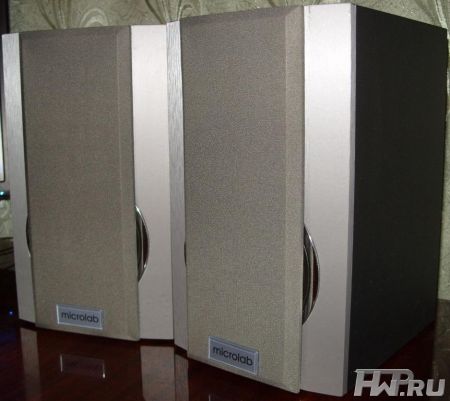

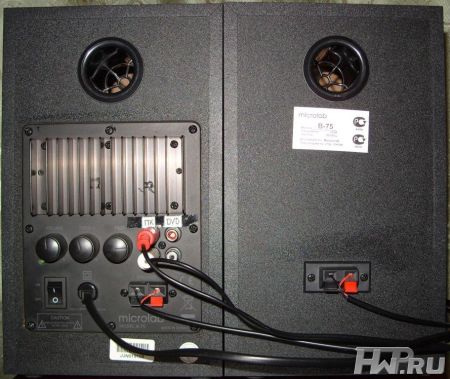

Акустическая система Microlab B-75 / 2.0 хороша тем, что у неё есть клеммы, для подключения ведомой колонки, чем я и воспользовался. При проигрывании музыки на средней и выше громкости, достигается напряжение около 3 вольт. Тем самым есть возможность воспользоваться этим напряжением, не ухудшая звучание музыки и поставить светодиоды на переднюю часть колонок, а точнее на защитную крышку динамиков.

Акустическая система Microlab B-75

Акустическая система Microlab B-75

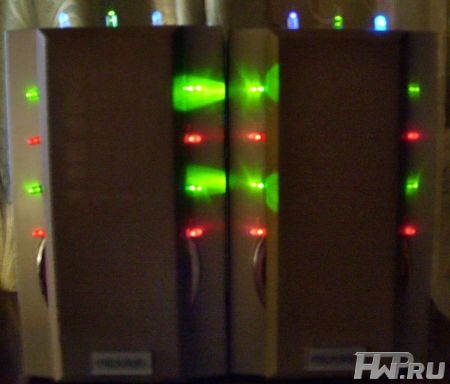

Так получается, что после того, как сделал подсветку, то на средней и выше громкости диоды мигают в такт басам, что придаёт эффектность при прослушивании музыки. Если смотреть акустику в темноте до модернизации и после, то разница большая, и она радует. Ведь без подсветки колонки практически не видно и они кажутся очень скучными.

Акустическая система Microlab B-75

Для этого понадобится:

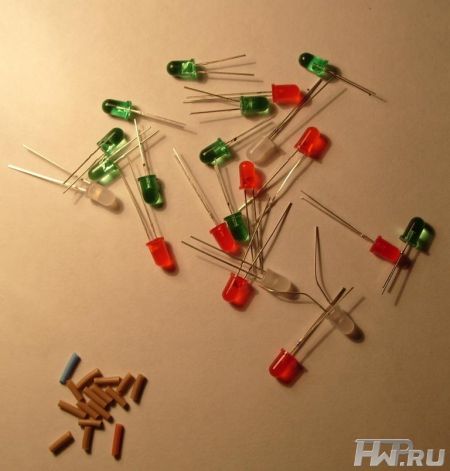

Электропровод тонкого сечения (ок. 0,5мм) 3,5метра, если брать одножильный; 22 светодиода напряжением 3 В, маленькие кусочки изоляции электропроводов тонкого сечения; клей (что-то наподобие «Момента»); изолента ПВХ; ну и собственно говоря сама акустика.

Акустическая система Microlab B-75

Приступим к работе.

1) Снимаем защитную крышку с одной из колонок и работаем с ней.

Акустическая система Microlab B-75

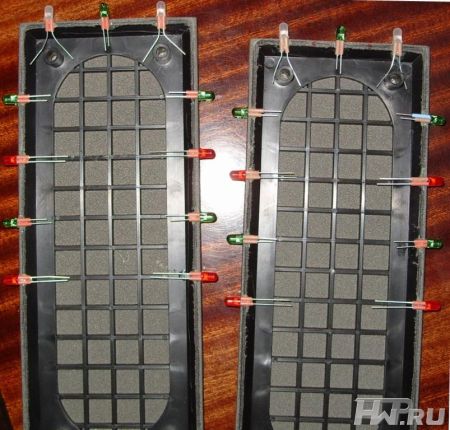

2) Выбираем цветовое сочетание светодиодов. Я, например, выбрал такое сочетание: по бокам: красный, зелёный, красный, зелёный, сверху: сиреневый, зелёный, сиреневый.

Акустическая система Microlab B-75

3) На «усики» диодов надеть по паре кусочков изоляции так, чтобы концы «усиков» остались 5 мм не изолированные.

Акустическая система Microlab B-75

4) Один усик диода отогнуть так, чтобы не мешал подсоединять провод к другому усику и притом, чтоб можно было прикрепить надёжно диод за оба усика.

5) Приклеиваем диоды в нужном месте.

Акустическая система Microlab B-75

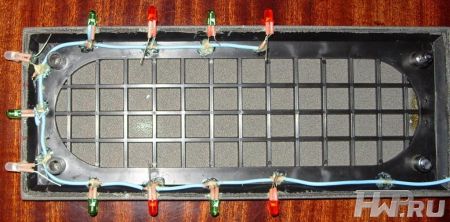

6) Подводим один провод к диодам, в нужных местах для соединения оголяем провод, огибаем усик вокруг провода и в местах соединения можно приклеить провод. Не забывайте про правильность подключения (полярность и т.д.), плотнее обжимайте соединения.

Акустическая система Microlab B-75

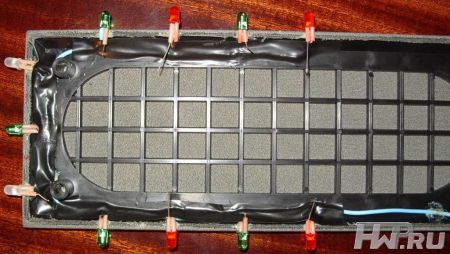

7) Прокладываем слой изоленты для отделения первого провода от другого во избажание замыкания.

Акустическая система Microlab B-75

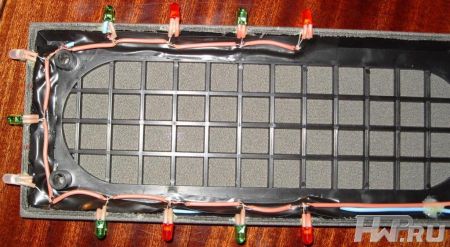

8) Проводим второй провод, в нужных местах оголяем его, соединяем с диодами.

Акустическая система Microlab B-75

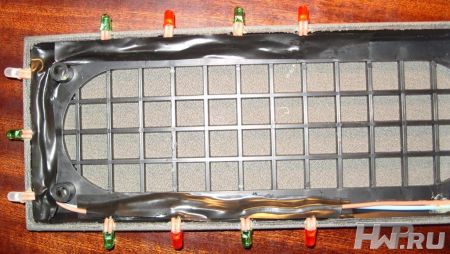

9) Заклеиваем сверху провода изолентой.

10) Ставим крышку на место.

11) Оголяем концы проводов и вставляем их в клеммы.

Таким же образом проводим действия со второй крышкой.

Акустическая система Microlab B-75

Примечание: подключение светодиодов параллельное, так как при последовательном подключении не хватит напряжения.

Егор Львов
go.shik (at) mail.ru
16/02.2010
