Преимущества систем хранения данных HP LeftHand P4000 SAN второго поколения

Введение

Статистика - дама жёсткая, с ней спорить сложно. И она говорит, что объём информации хранящейся в Интернете удваивается каждые полтора года. На предприятиях ситуация не принципиально лучше - куда ни глянь, везде бумаги, имеющие свою электронную копию, электронный документооборот, с каждым годом набирающий оборот. Одним словом, без хранилища информации (желательно большого и надёжного) не может обойтись даже мелкая фирмочка. Так что подходить к вопросу о СХД (системы хранения данных) нужно максимально ответственно, тем более что выбор систем со временем становится шире.

Небольшие компании могут использовать для хранения данных специальные файловые серверы, либо же создать свой файловый сервер, используя в качестве платформы сервер hp proliant dl360, сервер hp proliant dl380 или hp dl580 g5, недорогие решения, оптимально подходящие для данной задачи. Но если в вашей компании объём данных измеряется десятками терабайт, а задачи относятся к классу mission critical, то вам нужны более серьёзные СХД.В данной статье мы познакомимся с СХД HP LeftHand P4000 SAN и посмотрим, что же может предложить такой мощный игрок на рынке серверного оборудования, как Hewlett Packard.

Суть концепции HP Lefthand

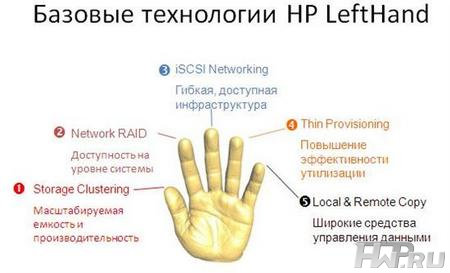

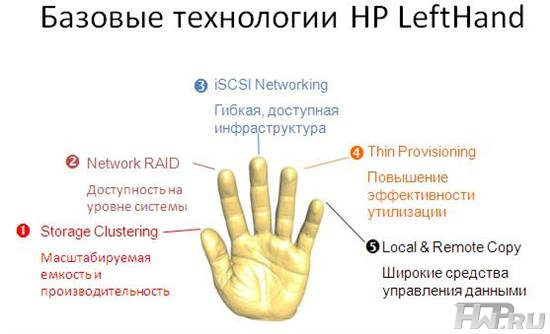

Название "Lefthand" явно придумано не спроста. На рисунке ниже можно понять, на чём строится концепция HP Lefthand.

Системы хранения данных HP LeftHand P4000 SAN второго поколения

Как видно из рисунка, HP Lefthand опирается на 5 базовых технологий: Storage Clustering, Network RAID, iSCSI Networking, Thin Provisioning, Local & Remote Copy. Названия говорят сами за себя. В данной статье мы найдём подтверждение каждому из этих пунктов.

Модельный ряд

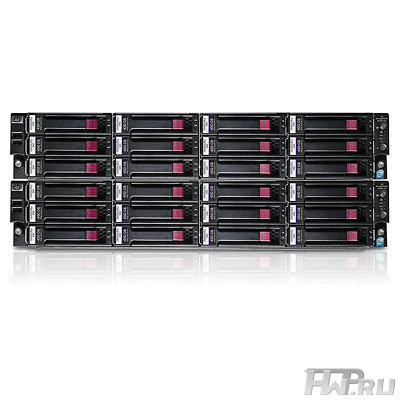

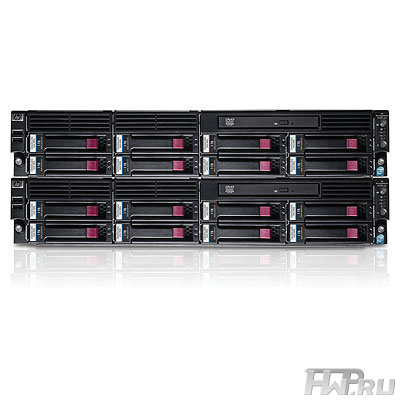

HP StorageWorks P4500 G2 10,8 ТБ SAS (AX696A)

Системы хранения данных HP LeftHand P4000 SAN второго поколения

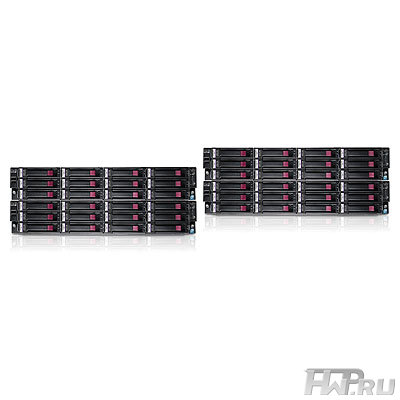

HP StorageWorks P4500 G2 21,6 ТБ SAS (AX697A)

Системы хранения данных HP LeftHand P4000 SAN второго поколения

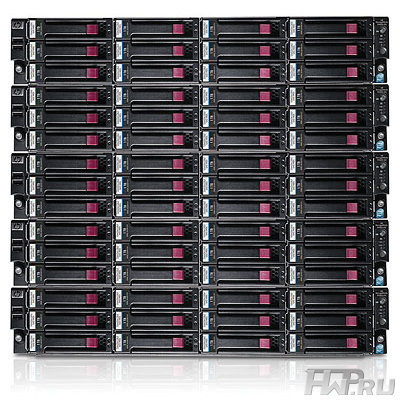

HP StorageWorks P4500 G2 60 TB MDL SAS (BK717A)

Системы хранения данных HP LeftHand P4000 SAN второго поколения

Количество дисков24; Включено48; Включено60; Включено
Емкость хранения10,8 ТБ; Включено21,6 ТБ; Включено60 ТБ; Включено
Возможности модернизацииСетевая система хранения P4500 G2 5.4TB SAS AX700AСетевая система хранения P4500 G2 10.8TB AX696AСетевая система хранения P4500 G2 12TB MDL SAS AX703A
Интерфейс массива1 Гб iSCSI; Дополнительное обновление до 10 Гб iSCSI (CX4)
Функции обеспечения доступностиРезервные источники питания с возможностью горячего подключения; резервные вентиляторы; резервные жесткие диски с возможностью горячего подключения, встроенный контроллер хранилища с энергонезависимым кэшем DDR2, аппаратный RAID уровня 5, 6 и 10, кластеризованное хранилище с гиперизбыточностью, а также уровни сетевых массивов RAID (для каждого тома) 0,5,6,10,10+1 и 10+2 с возможностью создания до 4 копий данных обеспечивают доступность данных в случае сбоев диска, контроллера, узла хранилища, электропитания, сети или сервера
Функции управленияЦентрализованная консоль управления, система дистанционного управления HP ProLiant Integrated Lights-Out 2, контроллер для управления центральной платой IPMI 2.0
Совместимые операционные системыMicrosoft Windows Server 2003 R2 - все версии; Microsoft Windows Server 2008 - все версии; Microsoft Windows Server 2008 R2 - все версии; VMware ESX / ESXi 3.5; VMware vSphere ESX / ESXi Server 4; VMware Site Recovery Manager; Red Hat Enterprise Linux AS 4.6 / 4.7 / 4.8; Red Hat Enterprise Linux 5.0 / 5.1 / 5.2 / 5.3 / 5.4; Novell NetWare 6.5; SUSE Linux Enterprise Server 9 / 10 / 10.1 / 10.2 / 11; Fedora 6 / 8 / 9 / 10 / 11; Solaris 10; HP-UX 11i v1 (11.11) / v2 (11.23) / v3 (11.31); IBM AIX 5L / 6.1; Citrix XenServer 5.0 / 5.5; Apple OS X 10.5 / 10.6
Поддержка кластеризацииДа; Сверхизбыточная кластеризованная система хранения
Поддержка технологии Thin provisioningSAN/iQ Thin Provisioning
Поддержка мгновенных снимковИнтегрированные в приложения мгновенные снимки SAN/iQ
Поддержка технологии Smart cloneSAN/iQ SmartClone
Размер без упаковки (Ш x Г x В)7,52 x 44,80 x 71,71 см35,04 x 44,80 x 71,71 см43,8 x 44,80 x 71,71 см
Вес без упаковки40,82 кг81,64 кг102,05 кг
Гарантия (детали- качество сборки- поддержка на месте)3/3/3
КомплектацияДва резервных контроллера в состоянии активный- активный, 24 жестких диска SAS с емкостью 450 ГБ и скоростью вращения шпинделя 15000 об./мин (по 24 на каждый узел), 8 ГБ ОЗУ, резервные блоки питания с возможностью горячей замены, резервные вентиляторы, энерго- независимый кэш-буфер емкостью 1024 МБ, 4 сетевых адаптера 1 Гб, встроенный привод DVD/CD-ROMДва резервных контроллера в состоянии активный- активный, 48 жестких дисков SAS с емкостью 450 ГБ и скоростью вращения шпинделя 15000 об./мин (по 24 на каждый узел), 16 ГБ ОЗУ, резервные блоки питания с возможностью горячей замены, резервные вентиляторы, автономный кэш-буфер 2048 МБ, 8 сетевых адаптеров 1 Гб (по 4 на каждый узел) и встроенный привод DVD/CD-ROMДва резервных контроллера в состоянии активный- активный, 60 жестких дисков MDL SAS с емкостью 1000 ГБ и скоростью вращения шпинделя 7200 об./мин, 20 ГБ ОЗУ, резервные блоки питания с возможностью горячей замены; резервные вентиляторы, энерго- независимый кэш-буфер емкостью 2560 МБ, 10 сетевых адаптеров 1 Гб, встроенный привод DVD/CD-ROM





HP StorageWorks P4300 G2 7,2 ТБ SAS (BK716A)

Системы хранения данных HP LeftHand P4000 SAN второго поколения

HP StorageWorks P4300 G2 16 ТБ MDL SAS (BK715A)

Системы хранения данных HP LeftHand P4000 SAN второго поколения

Количество дисков16; Включено16; Включено
Емкость хранения7,2 ТБ; Включено16 ТБ; Включено
Возможности модернизацииСетевая система хранения P4300 G2 3.6TB SASBK718AСетевая система хранения P4300 G2 8TB MDL SASBK719A
Интерфейс массива1 Гб iSCSI; Дополнительное обновление до 10 Гб iSCSI (CX4)
Функции обеспечения доступностиРезервные источники питания с возможностью горячего подключения; резервные вентиляторы; резервные жесткие диски с возможностью горячего подключения, встроенный контроллер хранилища с энергонезависимым кэшем DDR2, аппаратный RAID уровня 5, 6 и 10, кластеризованное хранилище с гиперизбыточностью, а также уровни сетевых массивов RAID (для каждого тома) 0,5,6,10,10+1 и 10+2 с возможностью создания до 4 копий данных обеспечивают доступность данных в случае сбоев диска, контроллера, узла хранилища, электропитания, сети или сервера
Функции управленияЦентрализованная консоль управления, система дистанционного управления HP ProLiant Integrated Lights-Out 2, контроллер для управления центральной платой IPMI 2.0
Совместимые операционные системыMicrosoft Windows Server 2003 R2 - все версии; Microsoft Windows Server 2008 - все версии; Microsoft Windows Server 2008 R2 - все версии; VMware ESX / ESXi 3.5; VMware vSphere ESX / ESXi Server 4; VMware Site Recovery Manager; Red Hat Enterprise Linux AS 4.6 / 4.7 / 4.8; Red Hat Enterprise Linux 5.0 / 5.1 / 5.2 / 5.3 / 5.4; Novell NetWare 6.5; SUSE Linux Enterprise Server 9 / 10 / 10.1 / 10.2 / 11; Fedora 6 / 8 / 9 / 10 / 11; Solaris 10; HP-UX 11i v1 (11.11) / v2 (11.23) / v3 (11.31); IBM AIX 5L / 6.1; Citrix XenServer 5.0 / 5.5; Apple OS X 10.5 / 10.6
Поддержка кластеризацииДа; Сверхизбыточная кластеризованная система хранения
Поддержка технологии Thin provisioningSAN/iQ Thin Provisioning
Поддержка мгновенных снимковИнтегрированные в приложения мгновенные снимки SAN/iQ
Поддержка технологии Smart cloneSAN/iQ SmartClone
Размер без упаковки (Ш x Г x В)17,52 x 44,80 x 71,71 см
Вес без упаковки36,29 кг36,29 кг
Гарантия (детали- качество сборки- поддержка на месте)3/3/3
КомплектацияДва резервных контроллера хранения данных в состоянии активный- активный, 16 жестких дисков SAS с емкостью 450 ГБ и скоростью вращения шпинделя 15000 об./мин, 8 ГБ ОЗУ, резервные блоки питания с возможностью горячей замены, резервные вентиляторы, энерго- независимый кэш-буфер емкостью 1024 МБ, 4 сетевых адаптера 1 Гб, встроенный привод DVD/CD-ROMДва резервных контроллера в состоянии активный- активный, 16 жестких дисков MDL SAS с емкостью 1000 ГБ и скоростью вращения шпинделя 7200 об./мин, 12 ГБ ОЗУ, резервные блоки питания горячей замены, резервные вентиляторы, энерго- независимый кэш-буфер емкостью 1024 МБ, 4 сетевых адаптера 1 Гб, встроенный привод DVD/CD-ROM.

Как видно из таблицы, ключевые отличия - в количестве жёстких дисков, их объёмах и скорости. Так, самая "маленькая" модель HP StorageWorks P4300 G2 7,2 ТБ SAS (BK716A) поставляется с 16 жёсткими дисками SAS ёмкостью 450 ГБ и скоростью вращения шпинделя 15000 об./мин. А самая "большая" модель, именуемая HP StorageWorks P4500 G2 60 TB MDL SAS (BK717A) поставляется с 60 жесткими дисками MDL SAS емкостью 1000 ГБ и скоростью вращения шпинделя 7200 об./мин. Также рознятся и объёмы установленной оперативной памяти и количество гигабитных сетевых адаптеров - на моделях, указанных выше, установлено 8ГБ ОЗУ и 4 адаптера, 20ГБ ОЗУ и 10 адаптеров (соответственно).

Системы хранения данных HP LeftHand P4000 SAN второго поколения

Можно отметить следующие ключевые особенности решений HP Lefthand P4000 SAN.

Системы хранения данных HP LeftHand P4000 SAN второго поколения

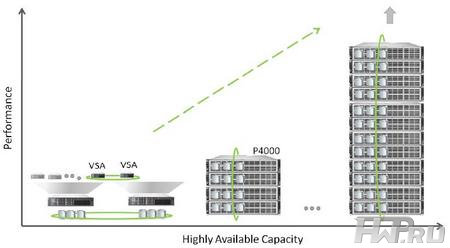

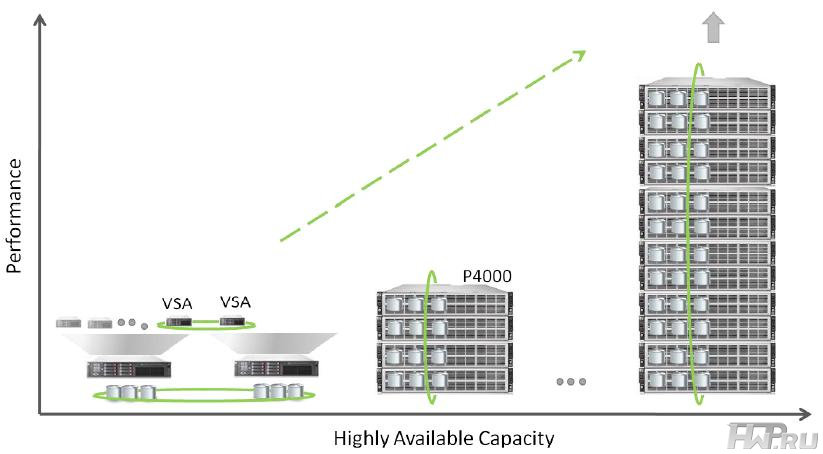

Функциональность систем хранения корпоративного уровня по доступной цене. Благодаря кластерным технологиям (отдельные узлы вкупе со связывающим программным обеспечением) убиваются несколько зайцев сразу: узлы могут находиться в разных географических местах, а кластерное ПО объединяет их в единую систему с общим пулом для дискового пространства, распределяя нагрузку оптимальным образом. Максимально эффективно используется и производительность и ёмкость HP LeftHand P4000 SAN. Возрастающие требования к объёмам можно удовлетворить введением новых узлов.

Системы хранения данных HP LeftHand P4000 SAN второго поколения

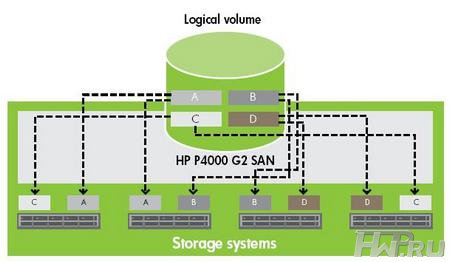

Высокая доступность, обеспечивающаяся технологией Network RAID. Выход из строя диска, контроллера или даже модуля целиком не почувствует ни один пользователь - СХД HP LeftHand P4000 SAN осуществляют синхронную репликацию, распределяя блоки данных и контрольные суммы по разным узлам кластера. Процедуры переключения на резервную копию в случае сбоя, синхронизация данных и миграция LUN между узлами кластера осуществляются незаметно для пользователей.

Системы хранения данных HP LeftHand P4000 SAN второго поколения

Технология Thin Provisioning позволяет не беспокоиться о том, что завтра потребуется объём больше, чем выделено сегодня. Система хранения данных HP LeftHand P4000 SAN выделяет дисковое пространство по мере необходимости, в тот момент, когда происходит запись данных. Таким образом, устраняется необходимость в резервировании емкости при создании LUN, и, следовательно, аппаратное обеспечение используется более эффективно. Можно не покупать сразу кучу жёстких дисков, а приобретать их постепенно, по мере необходимости.

Моментальные копии данных упрощают защиту данных. Так называемые "мгновенные снимки" (точные копии всей информации на логическом томе), позволяющие в случае сбоя восстановить систему, можно получать непосредственно во время работы бизнес-приложений на исходном диске (т.е. прямо во время изменения самих данных). В отличие от традиционных массивов, которым приходится резервировать емкость для создания "мгновенных снимков", технологии HP LeftHand P4000 SAN позволяют использовать дисковое пространство более эффективно, копируя ссылки, а не сами данные и не ограничивая число подобных копий. Можно создавать копии LUN не только в ручном режиме, но и по расписанию или в результате работы скриптов. Для пользователей Microsoft Windows обеспечивается интеграция с сервисом Volume Snapshot Service и программным обеспечением резервного копирования, использующим механизм VSS.

Удаленная репликация позволит избежать не только потери информации (за счёт резервного копирования) но и простоя приложений (за счёт переключения пользователей на резервную площадку без потери данных). Если имеется маловажная информация, репликация которой не требуется, то можно сэкономить на ёмкостях, за счёт разницы объёмов основного и резервного центров обработки данных (которые могут не совпадать благодаря тому, что репликация осуществляется на уровне логических томов). А поскольку копируются только измененные данные, то требования к пропускной способности каналов связи для HP LeftHand P4000 SAN могут быть снижены. Репликация настраивается и управляется с помощью простого графического интерфейса, а целостность копий гарантируется благодаря использованию для копирования "моментальных снимков" данных на исходной системе.

Системы хранения данных HP LeftHand P4000 SAN второго поколения

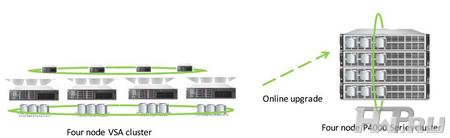

Наконец, главный козырь, спрятанный в рукаве - HP P4000 LeftHand Virtual SAN Appliance - это программное обеспечение, объединяющее любые серверы, работающие под управлением VMware ESX в единую кластерную систему хранения, позволяющую использовать функции VMware HA, VMotion, DRS и SRM с минимальными инвестициями в аппаратное обеспечение. Благодаря виртуализации внутренних дисков VMware не требуется приобретение дорогих внешних массивов Fibre Channel, что является идеальным решением для центров обработки данных компаний небольшого размера или удаленных офисов. ПО P4000 VSA сертифицировано на совместимость с продуктами VMware в категории виртуальных устройств хранения.

HP P4000 LeftHand Virtual SAN Appliance наделен всем необходимым: удобный и понятный интерфейс, простоту начальной настройки, выполнение сложных операций за считанные клики мышкой (например, настройка репликации).

Системы хранения данных HP LeftHand P4000 SAN второго поколения

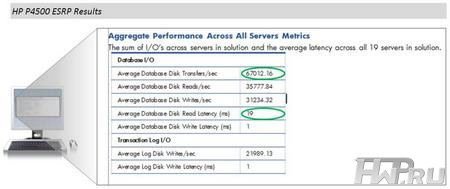

Казалось бы, столько достоинств, разве что не хватает высокой производительности. Но и это имеется у HP LeftHand P4000 SAN. Тесты показывают достойные скорости чтения/записи и временные задержки.

Немаловажный вопрос - ценовой. Стоимость "владения" рассчитывается из многих факторов. Первое - стоимость покупки. Приведём ориентировочная стоимость решений: HP StorageWorks P4300 G2 7,2 ТБ SAS (BK716A) - $35 тыс., HP StorageWorks P4500 G2 10,8 ТБ SAS (AX696A) - $90 тыс., HP StorageWorks P4500 G2 21,6 ТБ SAS - $145 тыс.

Конечно, такие "мощные" решения вряд ли заинтересуют малый бизнес ("размах" не тот), но целесообразность для средних и крупных предприятий становится очевидна сразу - гибкость системы позволяет решить несколько проблем сразу. Во-первых, наращивать объёмы файлового пространства можно по мере необходимости. Во-вторых, благодаря кластерным технологиям нагрузка распределяется между всеми узлами, что исключает простой оборудования. В-третьих, за счёт использования репликации, дублированных подключений, RAID и кластеризации обеспечиваются высокие отказоустойчивость и катастрофоустойчивость.

Таким образом, перейдя от "поверхностных" цифр (стоимость покупки, содержания) к убыткам и упущенной выгоде, которые могли бы быть в результате простоя оборудования, или же простоя самого предприятия в результате выхода из строя части СХД, т.е. всего того, что HP LeftHand P4000 SAN поможет избежать, то итоговая стоимость владения будет очень даже заманчивая.

Эти и многие другие достоинства (большие и маленькие) позволяют считать HP LeftHand P4000 SAN очень удачным решением в области систем хранения данных.

Дополнительная информация

Hewlett Packard всегда славилась и гарантийным и постгарантийным обслуживанием. Помимо обязательной 3-х годовой гарантии на детали и качество сборки, а также 3-х годовой поддержки на месте, за отдельную плату можно приобрести дополнительные услуги.

Рекомендованные услуги:

  • НР Support Plus 24: услуги круглосуточной поддержки Support Plus 24 позволяют сократить время восстановления системы и облегчить решение более сложных задач, связанных с взаимодействием различного оборудования и ПО. Сервисные пакеты HP Care Pack на этот вид услуг предлагаются на сроки 3, 4 или 5 лет. В этом случае стоимость поддержки будет ниже, чем в случае ежегодных возобновлений контракта.
  • Installation and Startup: процедуры, необходимых для быстрой инсталляции и ввода в эксплуатацию систем хранения HP LeftHand P4000 SAN.
  • Пакет услуг HP Proactive 24 сочетает комплексные профилактические и реактивные услуги по поддержке оборудования и программного обеспечения, что позволяет устранить возникшую проблему в кратчайшие сроки, либо предотвратить ее возникновение.
  • HP Proactive Select, 30 кредитов в год: персональный менеджер поддержки и 30 кредитов проактивного обслуживания в год, которые могут быть обменяны на различные услуги HP Services.

Проконсультироваться по вопросам интеграции решений HP Lefthand вы можете в компании Server-Unit, имеющей статус золотого партнёра Hewlett Packard.

Лутовинов Максим Михайлович
18/05.2010
