Сетевая камера Level One со сменным объективом и инфракрасной подсветкой

Введение

Недавно мы рассматривали купольную сетевую камеру Level One FCS-3000 с режимом ночной съёмки. Эта камера предназначалась для стационарной установки как внутри здания, так и снаружи с целью осуществления видеонаблюдения при любом освещении. Сегодня мы рассмотрим похожий продукт - модель FCS-1050, которая имеет не только постоянную инфракрасную подсветку для ночной съёмки, но ещё и сменный объектив - редкое явление среди подобного рода камер.

Level One FCS-1050

Сетевая камера FCS-1050 от компании Level One представляет собой стационарное средство видеонаблюдения с сетевым интерфейсом. Это означает, что для использования одной или нескольких камер пользователю не потребуется устанавливать специальный сервер видеонаблюдения с платами, обрабатывающими аналоговый сигнал с камеры. А так как FCS-1050 имеет собственный web-сервер, то получить к ней доступ можно с любого компьютера, имеющего выход в сеть (был бы на камере лишь внешний IP-адрес). Помимо этого, данная камера имеет интерфейс для подключения сигнализации, что расширяет область её применения в охранной системе дома, коттеджа или лестничной площадки в подъезде.

Level One FCS-1050

  • Высокочувствительный CCD сенсор диагональю 1/4"

  • Оптический блок

    • Объектив 6.0 мм F/1.8

    • Съёмка при освещении от 1 люкс

    • 12 инфракрасных светодиодов для ночной съёмки

    • Подсветка на расстоянии до 10 метров

    • Постоянная инфракрасная подсветка

    • Электронный затвор с временем срабатывания от 1/60 до 1/15000 сек.

    • AGC, AWB, AES

  • 8 Мб SDRAM

  • 2 Мб FLASH ROM

  • 4-кратное цифровое увеличение

  • Компрессия MPEG4

  • Разрешение

    • До 30/25 кадров в секунду при разрешении 176x120/176x144

    • До 30/25 кадров в секунду при разрешении 352x240/352x288

    • До 15/12 кадров в секунду при разрешении 704x480/704x576

  • Встроенный Web-сервер

  • Управление через Web-интерфейс

  • Детектор движения

  • Внешний интерфейс для подключения сигнализации

    • 1 вход для подключения сенсора (12В, 50 мА)

    • 1 выход для подключения сигнализации (24В постоянного тока, 1А; 125В переменного тока, 0.5А)

  • Двуцветная светодиодная индикация

  • Аудио система

    • Встроенный всенаправленный микрофон

    • Диапазон 50 Гц - 16 КГц

    • Соотношение сигнал/шум - 60 дБ

    • Аудио кодек 24 Кбит/с, 8 Кбит/с.

  • Подключение

    • Сетевой порт RJ45 (интерфейс IEEE 802.3 10BaseT Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet)

    • Протоколы TCP/IP, HTTP, SMTP, FTP, TELNET, NTP, DNS, DHCP, DRM, DDNS и UPnP

    • Питание 12 В

    • Интерфейсный порт для подключения к датчикам и сигнализации

  • Физические параметры

    • Размеры 128x88.9x57.2 мм

    • Масса - 222 г.

    • Резьба для установки камеры на штатив

    • Энергопотребление около 5.4 Вт

    • Работа при температурах от 0 до 50 градусов Цельсия

Как видно из заявленных характеристик, это камера наблюдения начального уровня. Она имеет только цифровой сетевой интерфейс и не позволяет подключать внешний микрофон. Так же, в отличие от FCS-3000, она не имеет аналоговых аудио и видео выходов.

Комплект поставки:

  • Сама камера

  • Объектив с подсветкой

  • Блок питания

  • Штатив для установки камеры

  • Комплект крепления (4 шурупа с пистонами)

  • Компакт-диск с программным обеспечением

  • Инструкция пользователя

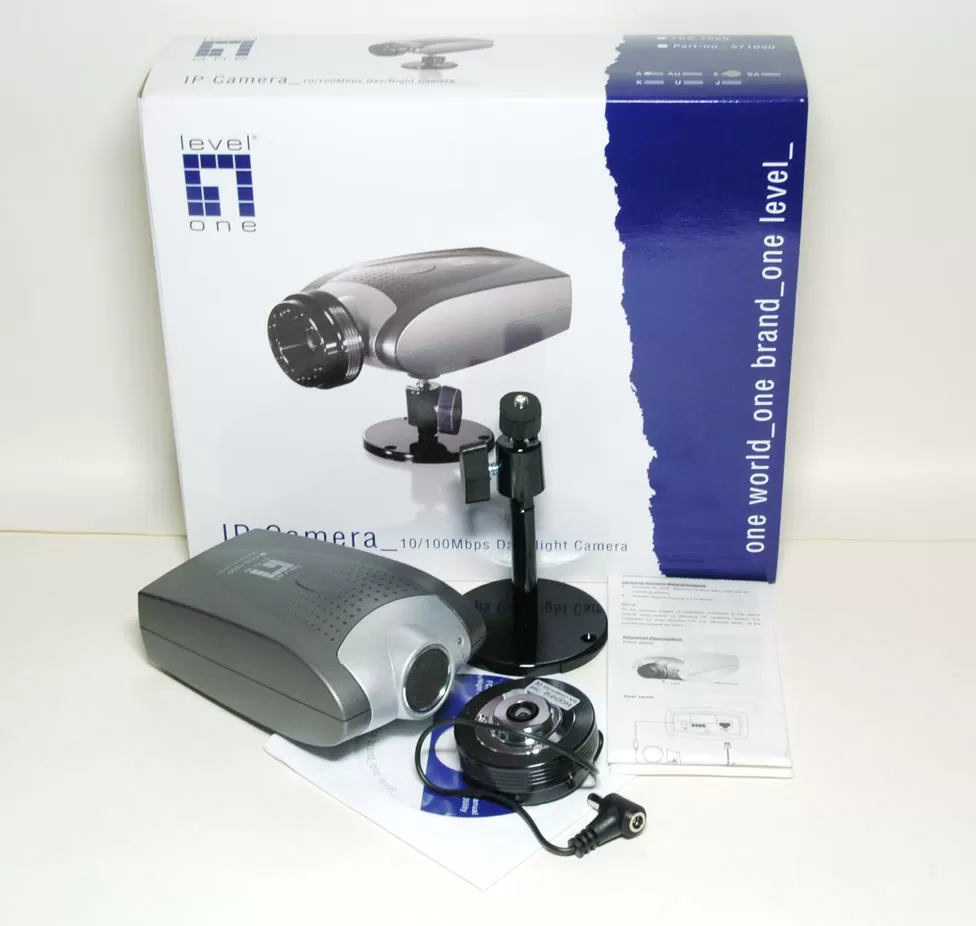

Комплект поставки камеры Level One FCS-1050

Камера поставляется со снятым объективом и разобранным штативом. В комплекте нет ничего лишнего - только самое необходимое.

Камера Level One FCS-1050 предназначена для установки внутри помещения, поэтому она имеет пластиковый корпус, незащищённый от проникновения влаги и пыли. Самостоятельно держаться на ногах FCS-1050 не может, поэтому первым делом надо определиться со штативом, поставляемым в комплекте. Он даёт возможность укрепить камеру под потолком, на стене или на горизонтальной плоскости и поворачивать её под разными углами, чтобы добиться нужного положения.

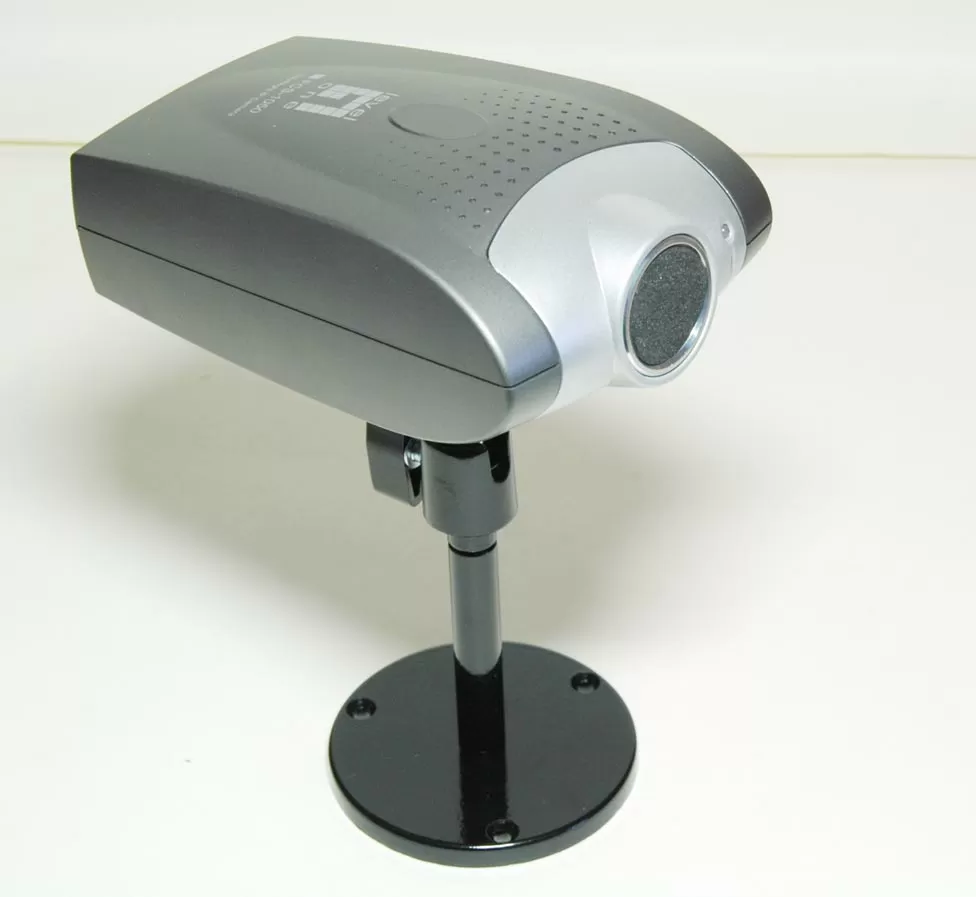

Сетевая камера видеонаблюдения Level One FCS-1050

Как вы можете видеть на фотографии, объектива на камере не установлено, а сенсор прикрывает поролоновая заглушка. Сняв её, мы видим резьбу объектива (собственная резьба) и крохотный сенсор камеры.

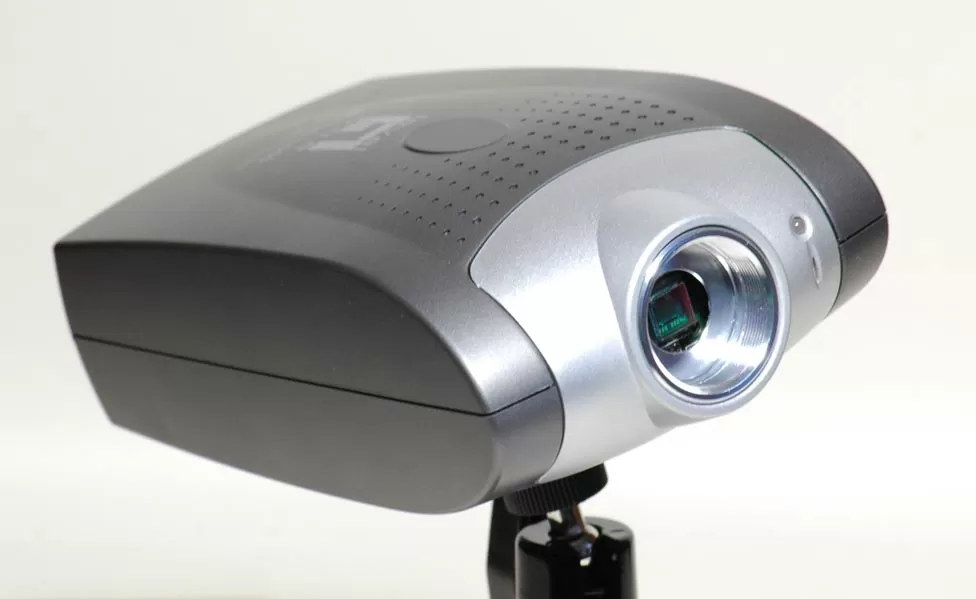

Сетевая камера видеонаблюдения Level One FCS-1050

Справа от байонета (резьбы объектива) располагается светодиодный индикатор состояния камеры и микрофон. В настройках камеры индикатор можно отключить, чтобы не бросался в глаза.

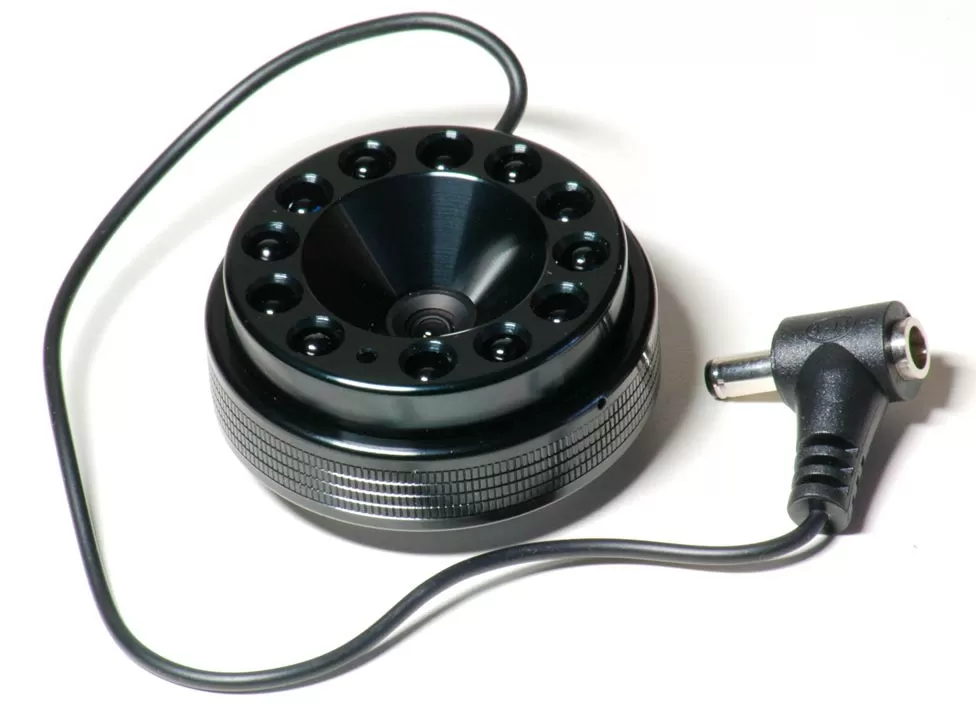

Объектив сетевой камеры видеонаблюдения Level One FCS-1050

Объектив камеры видеонаблюдения представляет собой очень интересную конструкцию. Прежде всего, это довольно большой по размерам объектив с металлическим корпусом и металлической резьбой. Он имеет постоянное фокусное расстояние и диафрагму F/1.8, что гарантирует получение яркой картинки даже при малой освещённости. Но низкая освещённость этому объектив не страшна и вовсе, поскольку по его окружности установлены 12 инфракрасных светодиодов, обеспечивающих невидимую глазу подсветку объекта даже в полной темноте.

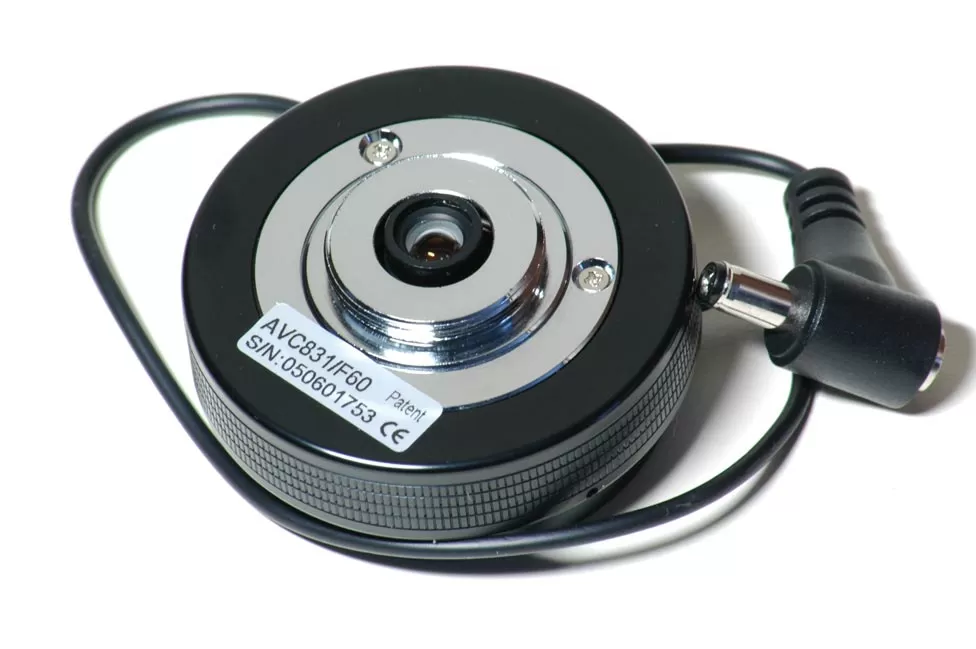

Объектив сетевой камеры видеонаблюдения Level One FCS-1050

Подсветка требует питания, которое подводится к светодиодам отдельным кабелем, который в свою очередь, подключается непосредственно к гнезду питания камеры в разрез между блоком питания и самим устройством.

Объектив сетевой камеры видеонаблюдения Level One FCS-1050

Но даже установка дополнительного штекера подсветки объектива не мешает подключению сигнализации и уж тем более, подводке сетевого кабеля. Как вы, наверное, уже поняли, подсветка при таком подключении будет светить постоянно, не зависимо от общего освещения. В принципе, как это отразится на качестве, мы увидим чуть позже.

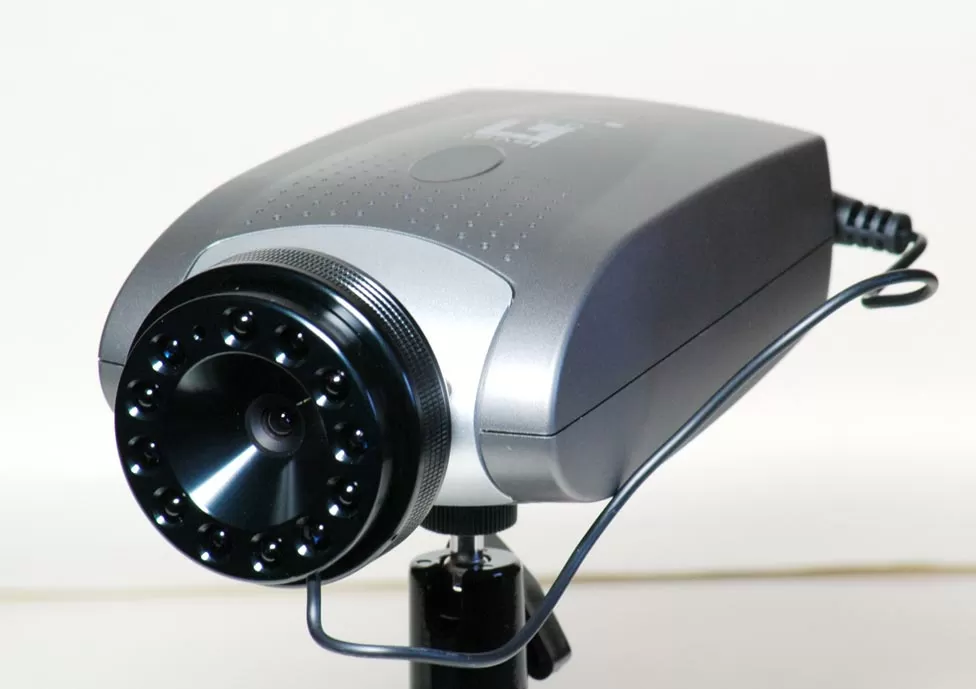

Объектив сетевой камеры видеонаблюдения Level One FCS-1050

На фотографии заметно, что объектив закрывает собой не только светодиодный индикатор, который, в общем-то, и не нужен, но даже отверстие встроенного микрофона. Хотя, для камеры видеонаблюдения студийного качества не требуется и ради инфракрасной подсветки многое можно простить. И ещё одно - объектив позволяет настраивать ручную фокусировку, а это значит, что вы вольны сами выбирать, на какой объект фокусироваться, ближний или дальний. Вот только фокусировка производится здесь как на профессиональных фотокамерах - вращением кольца на объективе, так что удалённо управлять фокусировкой не получится.

Инсталляция

После подключения к сетевому порту, камера автоматически присваивает себе IP-адрес и сразу же начинает работать. Вы можете получить к ней доступ с любого интернет-браузера, совместимого с MSIE 7.x - достаточно лишь ввести IP-адрес камеры и залогиниться. Если вы не знаете, какой у неё адрес в вашей сети, вам пригодится программа установки сетевых камер Level One, поставляющаяся в комплекте с FCS-1050. Она найдёт все камеры в вашей сети, позволит легко подключиться к выбранной камере и настроить её.

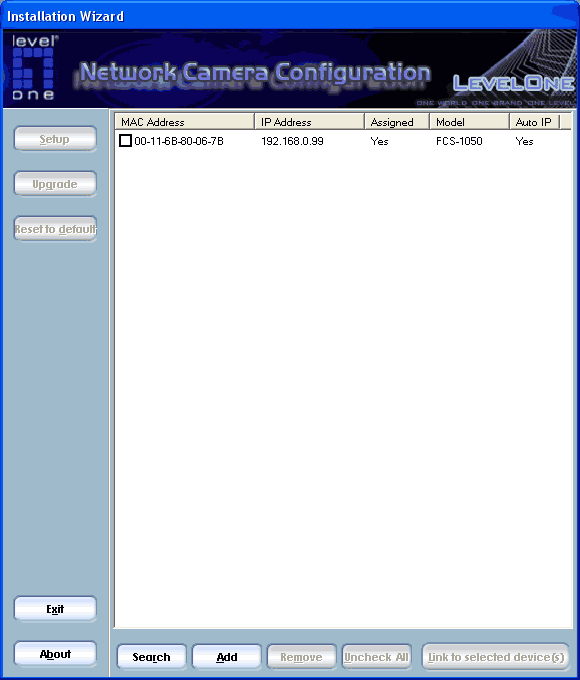

Программа инсталляции сетевой камеры

При первом подключении к камере вам предлагается загрузить и установить необходимый MPEG4 SHM кодек непосредственно со встроенного в камеру сервера.

Установка кодека

Установив кодеки, мы получаем картинку с камеры в реальном времени.

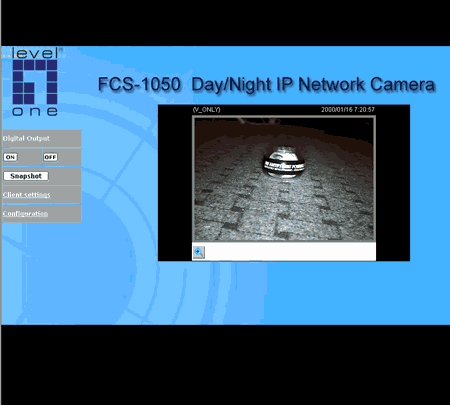

Интерфейс сетевой камеры Level One FCS-1050

Настроек у камеры Level One FCS-1050 не так уж и много. Традиционно вы можете настроить доступ пользователей, сетевые параметры, включая DDNS и UPnP, детектор движения и настройки внешних датчика и сигнализации. Странно, но в нашей камере FCS-1050 не оказалось настроек аудио подсистемы и камера работала только в режиме "только видео". И это при том, что в камеру встроен направленный микрофон, а возможности подключения внешнего микрофона не имеется. Возможно, это "глюк" первых версий прошивок FCS-1050.

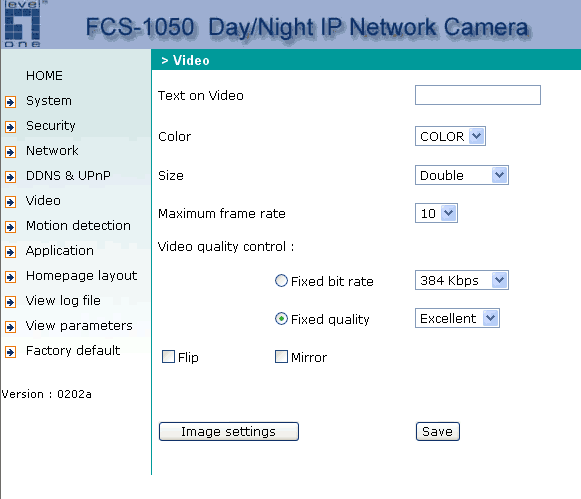

Интерфейс сетевой камеры Level One FCS-1050

А вот параметров качества изображения как-то маловато даже по сравнению с другими сетевыми камерами Level One.

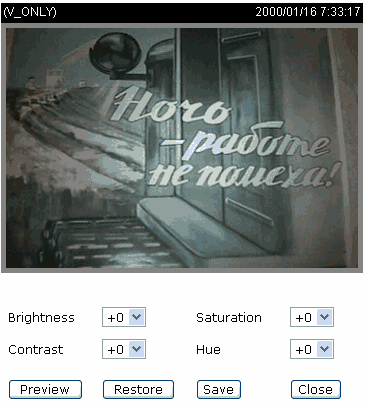

Интерфейс сетевой камеры Level One FCS-1050

Пользователь может изменять яркость, контрастность и затухание цвета, но не может поменять режим цветопередачи, оптимизированный под инфракрасную съёмку, как в рассмотренной нами ранее купольной камере Level One FCS-3000. Здесь цветовой режим переключается автоматически, исходя из условий освещённости объекта. Но, в общем-то, настройки объясняются ценой этой камеры и её менее профессиональной ориентацией, чем у FCS-3000.

Ну а раз настроек цветопередачи не много и инфракрасная подсветка может быть либо постоянно включена, либо постоянно выключена, посмотрим, как она влияет на качество картинки в разных условиях освещения. Мы будем снимать полноцветный плакат типографского качества с расстояния 1 метр.

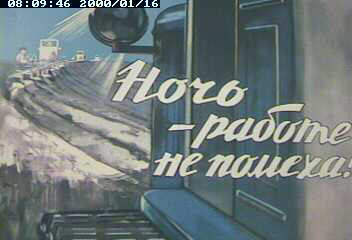

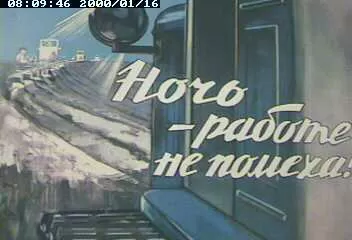

Качество съёмки при дневном освещении

Дневное освещение, инфракрасная подсветка отключена

Качество съёмки при дневном освещении

Дневное освещение, инфракрасная подсветка включена

Качество съёмки в темноте

Съёмка в полной темноте, инфракрасная подсветка включена

Как видно, инфракрасная подсветка "съедает" цветность изображения и даже при дневном освещении объекты, расположенные близко к камере, бликуют, а если вы решите установить эту камеру перед дверью на проходной или в подъезде, будьте готовы к тому, что люди на ваших кадрах будут похожи на зомби с зеленовато-голубой кожей и горящими глазами. Правда, этот эффект будет тем менее заметен, чем лучше освещение и чем дальше объект от объектива камеры. Цветность для видеонаблюдения не принципиальна, а намного важнее, что светодиоды инфракрасной подсветки позволяют в полной темноте осветить объект на расстоянии до 10 метров.

Выводы

Вроде бы простая сетевая камера Level One оставляет после себя очень много вопросов. Не совсем понятно, зачем камере видеонаблюдения с постоянным фокусным расстоянием потребовался объектив с ручной фокусировкой? Он позволяет сфокусироваться на объект, расположенный на расстоянии двух сантиметров от камеры, вот только для чего нужна эта особенность в видеонаблюдении - не ясно. Так же не совсем понятна ситуация со звуком: вроде он есть, а на деле его нет.

Корпус камеры Level One FCS-1050 позволяет использовать её только в помещениях. При своей невысокой стоимости камера может стать главным инструментом для установки видеонаблюдения в помещениях с постоянно низким уровнем освещения. И таких помещений, без влаги и пыли может быть очень много: подвалы, склады или даже отапливаемые гаражи. И если предприятие уже имеет локальную сеть в этих помещениях, то установка там сетевых камер с ночным режимом съёмки - наиболее лёгкое и недорогое решение. Так же FCS-1050 можно рассматривать в качестве альтернативы обычным сетевым камерам видеонаблюдения, не имеющим режима ночной съёмки.

Но если вы уже решили сэкономить на оборудовании видеомонтажа и установить в тёмных уголках вашего офиса именно сетевые камеры, доступ к которым можно получать по сети из другого здания, города или страны, то я всё же рекомендую вам прежде всего обратить внимание на камеру Level One FCS-3000, рассмотренную нами ранее. Она более профессионально ориентирована и её конструкция более логична, чем у FCS-1050.

Мы благодарим компанию "SVEGA Computer", официального дистрибьютора Level One в России за предоставленную сетевую камеру.
