Shuttle X100 - новый класс домашних компьютеров

Введение

Мы уже рассматривали различные barebone-платформы Shuttle XPC. На протяжении двух последних лет эта компания создавала компактные, бесшумные и в то же время весьма производительные компьютеры. Надо сказать, что попытки, в большинстве своём, были успешными. Но мобильные процессоры для ноутбуков стали приближаться к настольным по производительности и существенно выигрывать по тепловыделению. Похожая ситуация и с видеокартами - мобильные решения оказываются вполне играбельными, но не требуют сложных систем охлаждения и мощных блоков питания. Новые процессоры Intel Core Duo сделали двухъядерную архитектуру менее энергоёмкой, и не требующей огромных кулеров. Теперь существуют все предпосылки для создания миниатюрных компьютеров для домашнего использования, не уступающих по производительности настольным решениям.

Специалисты компании Shuttle собаку съели на разработке компактных компьютеров для дома и офиса, и теперь представляют нам свою новейшую разработку - компьютер класса HTPC (Home Theater Personal Computer), Shuttle XPC X100. Это миниатюрный домашний компьютер, который можно использовать в качестве медиа-центра, а можно - для игр и работы.

Shuttle XPC X100 - компьютер вместо barebone платформы

Идея создания настольного компьютера, собранного из комплектующих для ноутбуков, не нова - подобные решения существовали уже давно, и использовались либо в тонких клиентах для офисной работы, либо в носимых компьютерах. В отличие от них, Shuttle XPC X100 позиционировался как компьютер, в котором производительность не принесена в жертву компактности - он маленький, но столь же мощный, как настольный ПК. В то же время, использование ноутбучных комплектующих затруднило бы сборку компьютера конечным пользователем, поэтому XPC X100 на территории России будет продаваться как готовый компьютер с несколькими конфигурациями. Купить barebone-платформу XPC X100 для самостоятельной сборки, или заказать нестандартную конфигурацию у продавца будет сложно. Ну, в общем-то, это и не удивительно, ведь XPC X100 должен продаваться с прилавков крупных магазинов электроники и гипермаркетов, где традиционно предлагаются уже готовые конфигурации сторонних сборщиков, и покупатель не может внести изменения в тот или иной компьютер. Нам на тестирование поступил самый первый XPC X100, привезённый в Россию. Вот его характеристики:

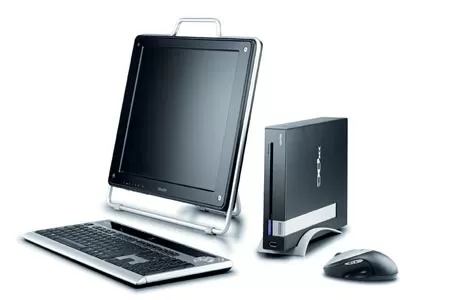

Компьютер на базе Shuttle X100

Характеристики Shuttle XPC X100:

  • Шасси Shuttle "X"

  • Размеры 210x296x55 мм

  • Процессор Intel Core Duo T2400 (1.83 ГГц, 667 МГц FSB, 2 Мб кэш L2)

    • Северный мост Intel 945PM

    • Южный мост Intel ICH7M

  • Память:

    • Двухканальный контроллер

    • 1024 Мб DDR2 667

    • 2 модуля SO-DIMM по 512 Мб каждый

  • Видеокарта:

    • ATI Mobility Radeon X1400

    • Интерфейс MXM

    • Один порт DVI

  • Звук:

    • 7.1-канальная High-Definition звуковая логика

    • Кодек Realtec ALC880

  • Сеть:

    • 1 порт RJ45

    • 10/100/1000M Gigabit Fast Ethernet Realtek 8110

    • 802.11 b/g Wireless LAN Intel 3945 mini-card

  • Оптический привод:

    • Slim привод

    • DVD Dual/Combo

    • Фронтальная загрузка диска

  • Жёсткий диск:

    • Интерфейс - SATA II 3 Gbit/s

    • 3.5" HDD 7200 RPM

    • 250 Gb

  • Блок питания:

    • Внешний БП мощностью 120 Вт

    • Активная компенсация коэффициента мощности (APFC)

  • Лицевая панель:

    • 1 порт USB 2.0

    • Картридер на 4 типа карточек

    • Кнопка/индикатор питания

    • Индикатор работы оптического привода

  • Порты на задней панели:

    • 1 порт DVI

    • 1 сетевой RJ45 порт

    • 4 порта USB 2.0

    • 1 порт IEEE-1394a (6-контактный FireWire)

    • 1 порт S-Video

    • Гнездо 3.5 мм для входа с микрофона

    • Гнездо 3.5 мм для линейного аудиовхода

    • Гнездо 3.5 мм линейного аудио выхода

    • Оптический S/P DIF выход

  • Внутренний порт USB 2.0

  • Операционная система Windows XP Home Edition

Конфигурация выглядит сбалансированной, а подбор комплектующих - вполне логичным. Правда, возможностей для расширения очень мало - ноутбучная видеокарта и ноутбучный процессор купить будет непросто, да и память расширять едва ли вас потянет. И особенно радует, что в компьютере используется полноценный 3.5" жёсткий диск, что обещает нам хорошие показатели производительности.

Компьютер поставляется в маленькой невзрачной картонной коробке, напоминающей упаковку от телевизора. Обычно barebone-платформы продавались в красивых глянцевых коробочках, но видимо, Shuttle понимает, что конечному пользователю будут предлагаться "брэндовые" компьютеры, с названиями фирм-поставщиков. А так им будет проще клеить свои брэнды на невзрачную коробку.

Коробка от Shuttle X100

Комплектация не удивляет - компьютер уже собран, и помимо него самого, в коробке вы найдёте только внешний блок питания, подставку для вертикальной установки компьютера, лицензионную операционную систему, да пару дисков с утилитами. Второе, что удивляет - это отсутствие пульта дистанционного управления. Скажем так, могли бы и положить, а иначе X100 трудно приписать к мультимедийным центрам.

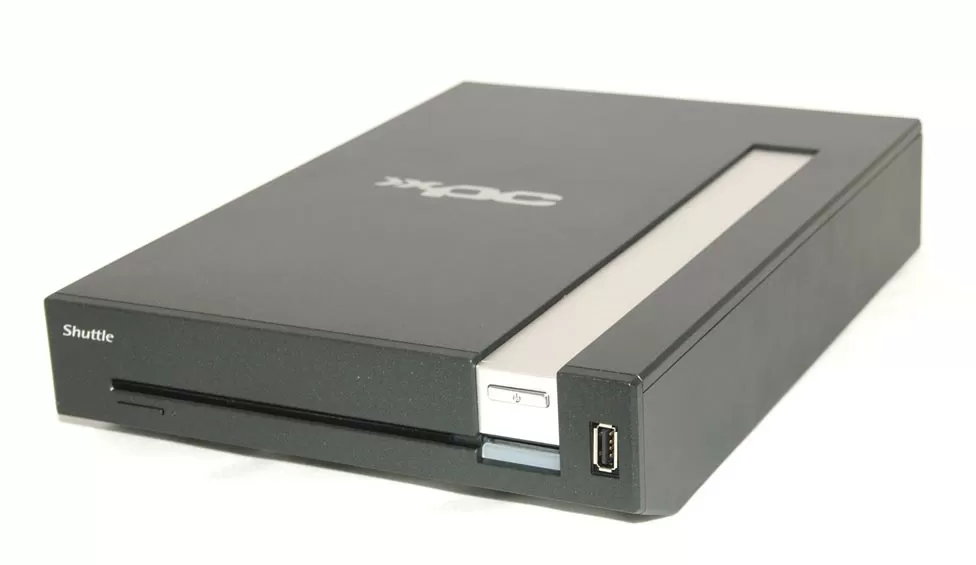

Внешний вид Shuttle X100

Внешне Shuttle XPC X100 выглядит очень стильно, и в первую очередь благодаря своей простоте. Дизайн маленькой чёрной коробочки шириной 21 сантиметр удачно впишется в любой интерьер, особенно в тот, где уже есть плоский чёрный LCD монитор типа Shuttle XP17, игровая приставка Sony PlayStation и современная акустическая система. В общем, своим видом он вам интерьер не испортит.

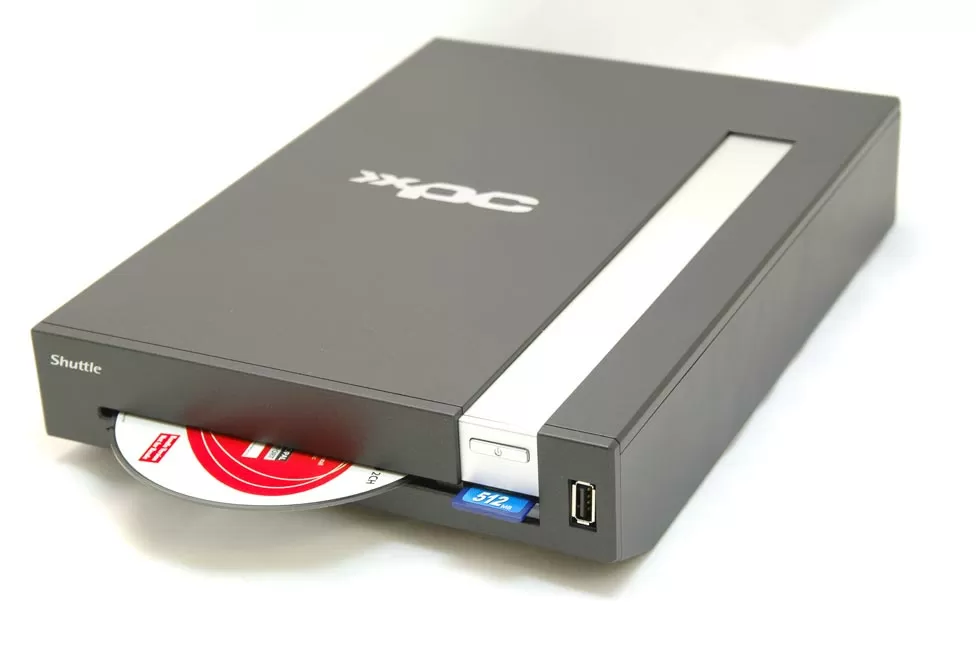

Лицевая панель Shuttle X100

Лицевая панель компьютера практически незаметно скрывает в себе слот для загрузки дисков во встроенный DVD-привод и один слот для флэш-карточек. Дизайна минимум, плоская поверхность, чуть заметная кнопочка извлечения диска в левом углу, выключатель в правом и явно выдающийся порт USB 2.0 справа. Надпись "Shuttle" в левом верхнем углу и логотип "XPC" на крышке - единственное, что выдаёт принадлежность этой коробочки к семейству компьютеров.

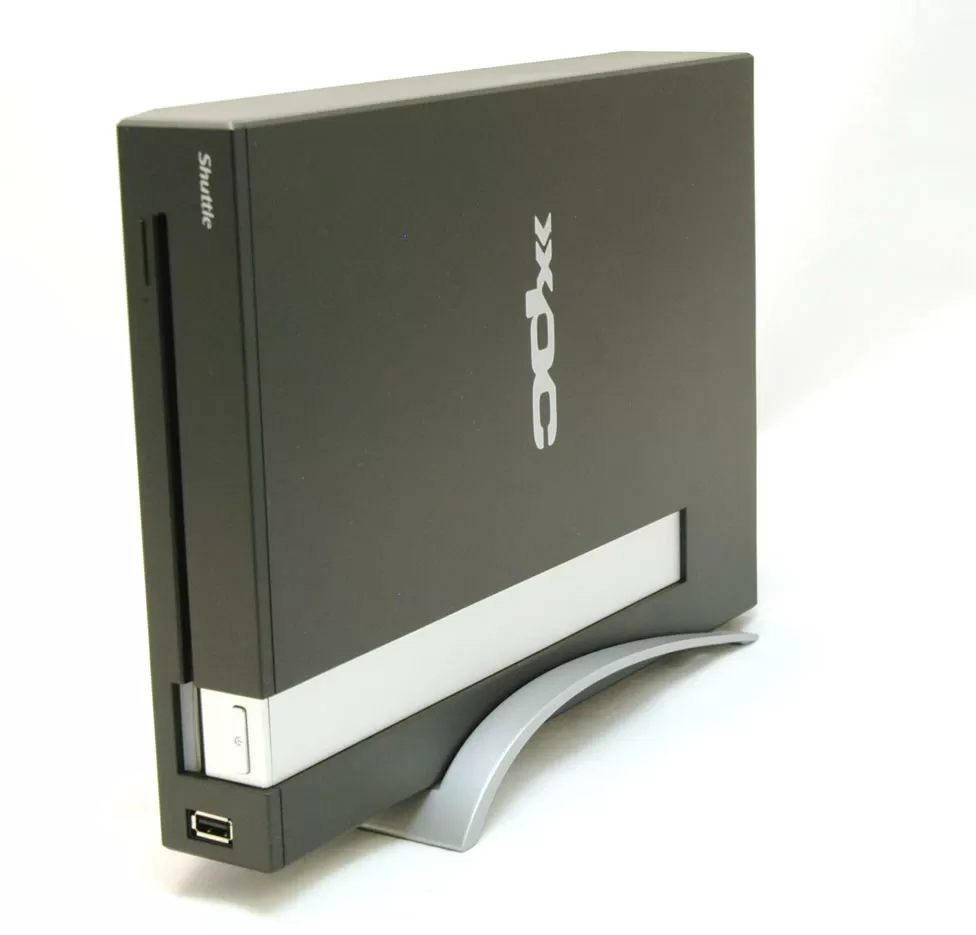

Вертикальная установка Shuttle X100

Корпус XPC X100 может устанавливаться вертикально на изящную алюминиевую подставку. В таком положении он занимает меньше места на вашем рабочем столе. Интересно, что с нижней стороны корпуса указано положение установки корпуса - только так, как показано на фотографии, USB портом вниз.

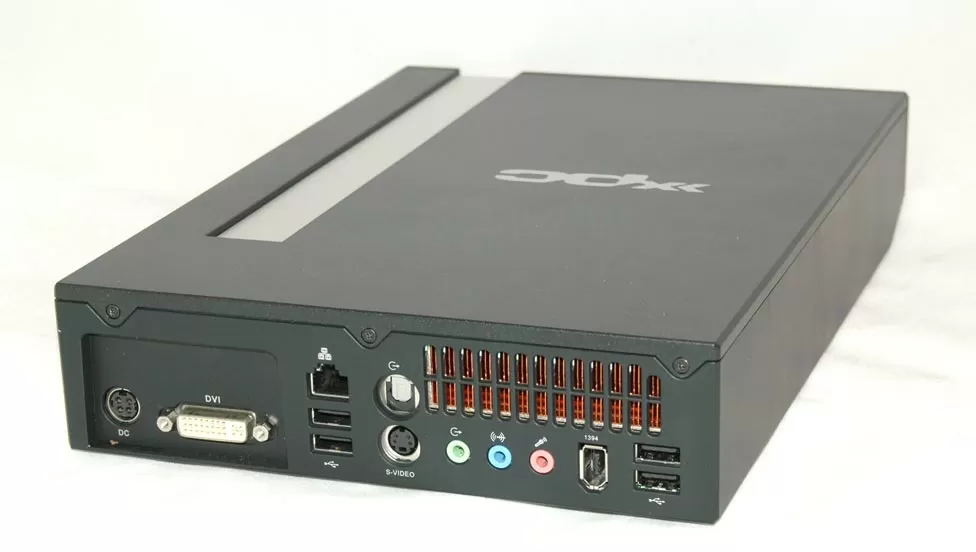

Shuttle X100 - вид сзади

Посмотрим на компьютерный корпус Shuttle XPC X100 сзади. Крайнее слева гнездо - для подключения внешнего блока питания. Справа от него установлен DVI порт встроенной видеокарты. Примечательно, что XPC X100 не имеет D-Sub порта для подключения старых аналоговых мониторов, да и переходника DVI-VGA в комплекте нет. Не думаю, что кто-то будет пытаться использовать ЭЛТ монитор вместе с этим компьютером. Остальное всё нам знакомо:

  • сетевой RJ45 порт

  • выход S-Video

  • оптический S/PDIF выход

  • три 3.5мм аудио гнезда

  • порт IEEE1394a (6-контактный FireWire)

  • четыре порта USB 2.0

Интересно, что на задней стороне корпуса нет антенны WLAN-адаптера, хотя компьютер оборудован контроллером для доступа в сеть по Wi-Fi. Как и в ноутбуках, здесь антенна располагается внутри корпуса. И как на ноутбуках, сквозь узкую вентиляционную решётку сияет медь радиатора системы охлаждения.

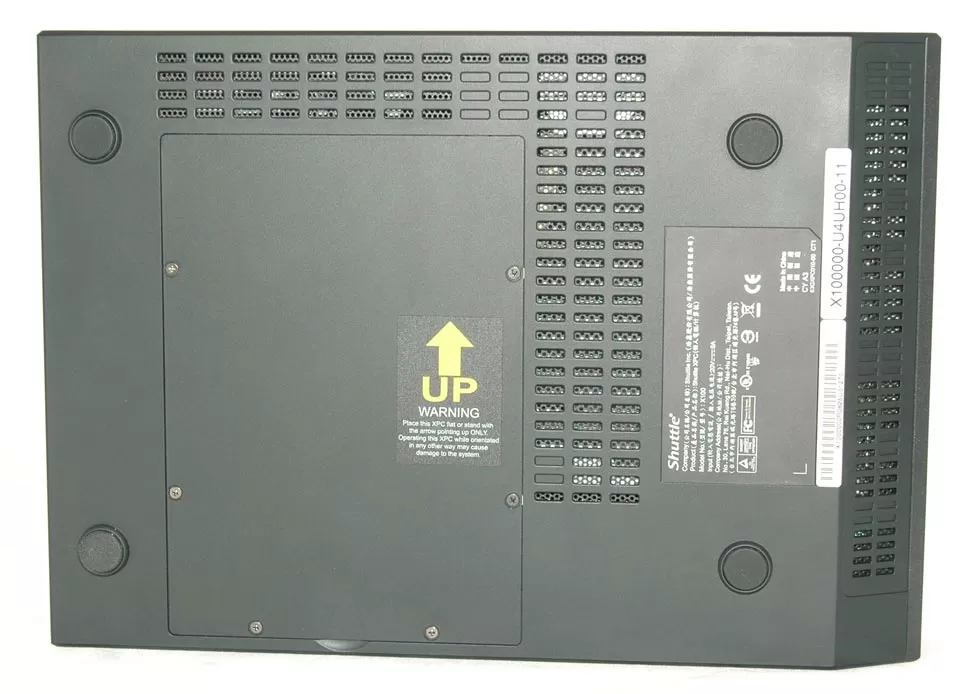

Shuttle X100 - вид снизу

Если перевернуть корпус X100 вверх дном, то картина, представшая нашему взору, снова напоминает ноутбуки - вентиляционные решёточки и отдельная крышечка, под которой скрывается жёсткий диск. Замена винчестера своими руками - обычная операция для мобильного компьютера, и не требует доступа к другим электронным компонентам машины. Поэтому продавец может опломбировать отдельно крышку корпуса, оставив отсек с винчестером доступным пользователю.

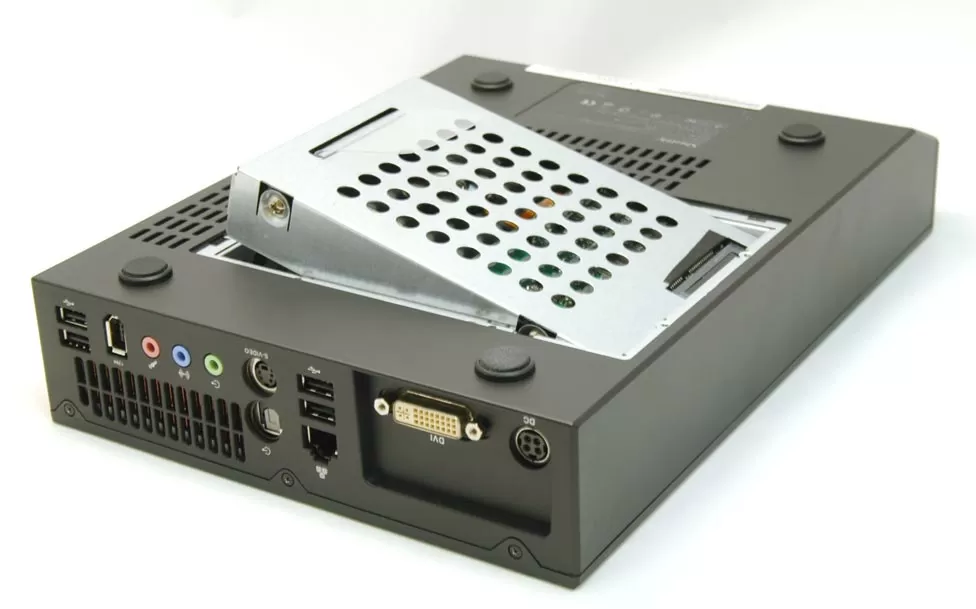

Shuttle X100 - отсек для винчестера

Винчестер установлен в металлическую корзину и фиксируется на направляющих. В результате, он не вибрирует и не издаёт лишних звуков при работе. Но давайте продолжим разбирать X100 и посмотрим, как он устроен.

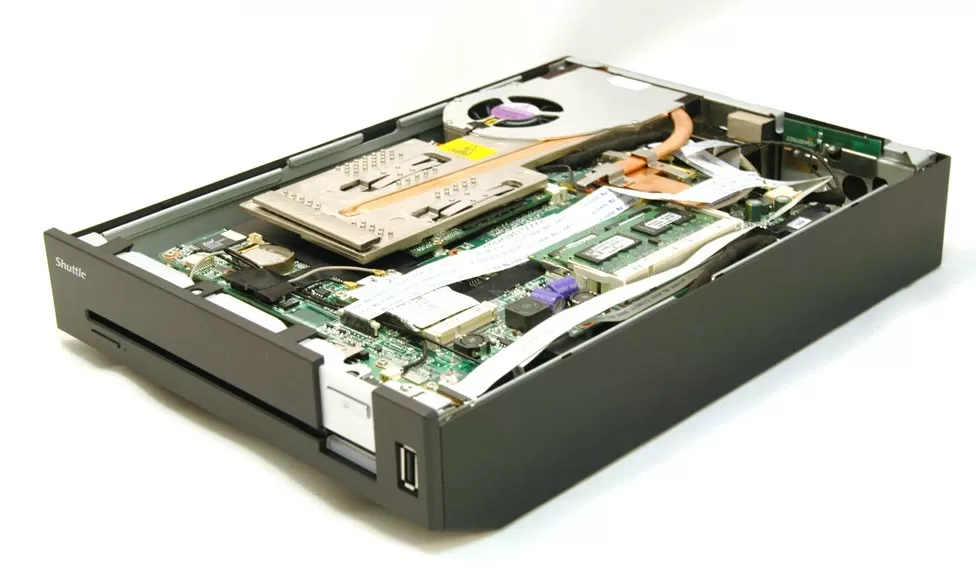

Shuttle X100 - со снятой крышкой

Тонкие шлейфы, фиксирующиеся разъёмами-замочками, пробегают через всю поверхность системной платы X100. Оптический привод размещается под материнской платой, и добраться до него без полного разбора компьютера не удастся. Но и так нам доступно очень многое.

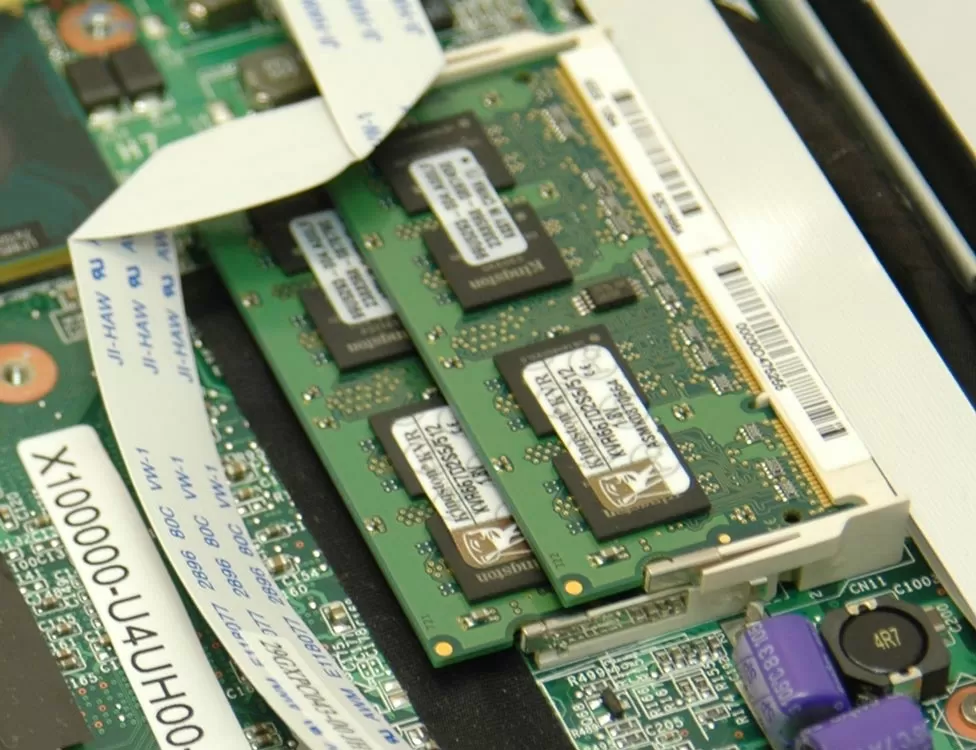

Память Shuttle X100

Гигабайт оперативной памяти набран двумя модулями SO-DIMM производства Kingston объёмом по 512 Мб каждый и частотой 667 МГц. Таким образом, системная шина и шина памяти работают синхронно, обеспечивая наилучшую производительность системы. Если у вас достаточно денег, вы можете расширить объём памяти до 2 Гб.

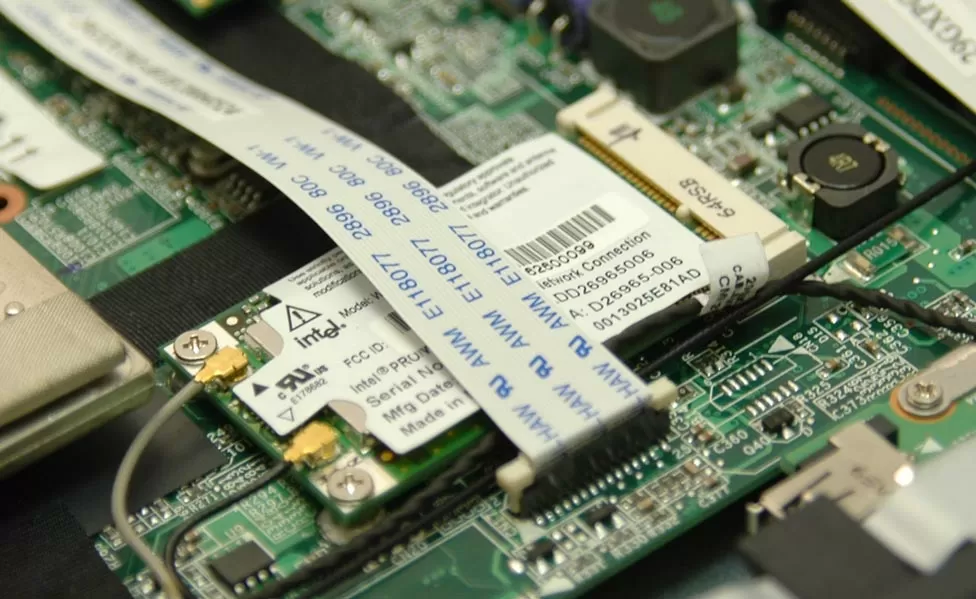

Wi-Fi контроллер Shuttle X100

Контроллер доступа к беспроводной сети, Intel 3945, размещается ближе к передней части корпуса и занимает Mini-PCI слот. От этого контроллера отходят два проводка к антенне, которая, судя по всему, интегрирована под лицевой панелью компьютера - наилучшее расположение для домашнего ПК.

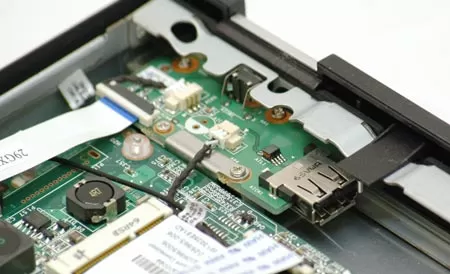

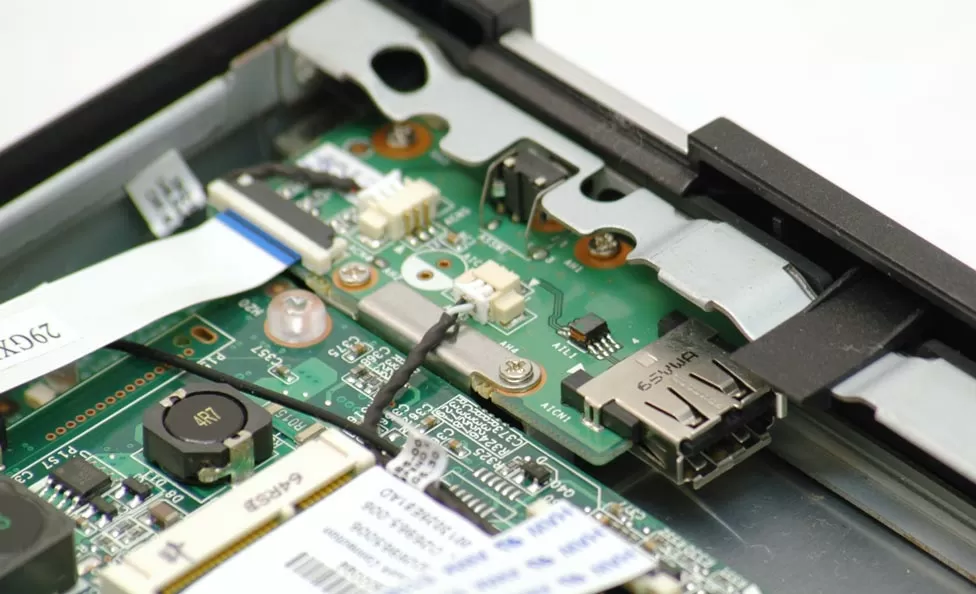

USB порт Shuttle X100

Перед Wi-Fi контроллером установлен внутренний порт USB, причём как вы можете видеть на фотографии, это полноценный порт с корпусом, а не райзер, как это часто встречается на материнских платах. Назначение этого порта мне видится обычным - сюда подключается BlueTooth контроллер формата флэшки, и находясь внутри корпуса, даёт поддержку беспроводной периферии.

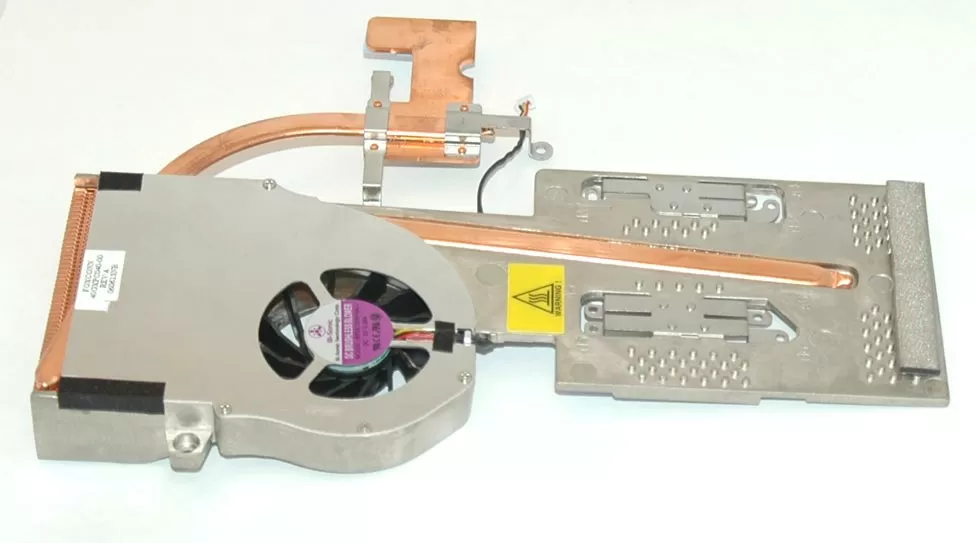

Система охлаждения порт Shuttle X100

Система охлаждения так же заимствована у ноутбуков: один тепловой контур, соединённый двумя теплопроводящими трубками, охлаждает одновременно процессор, графический чип и видеопамять. Одного вентилятора хватает для снятия тепла с небольшого радиатора, но если вентилятор сгорит, вам будет трудно найти ему замену.

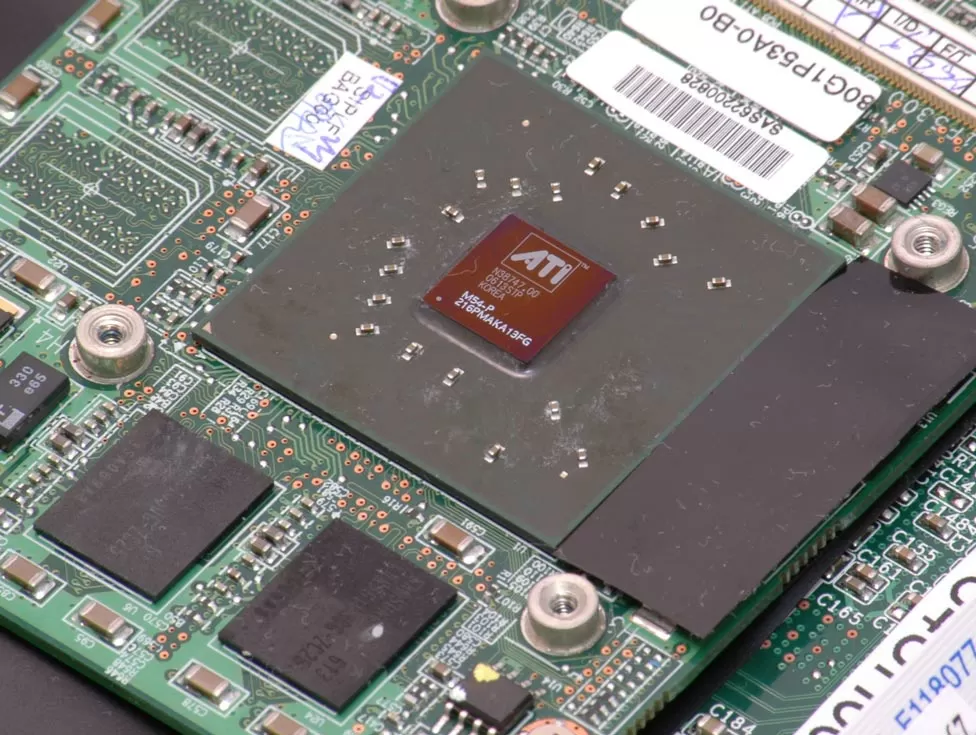

Графическая система Shuttle X100 - ATI Mobility Radeon X1400

В качестве графической подсистемы используется видеокарта ATI Mobility Radeon X1400 с собственной видеопамятью объёмом 256 Мб. Графический чип изготовлен по 0.09 мкм процессу, он имеет 4 пиксельных конвейера, поддерживает пиксельные и вершинные шейдеры версии 3.0 и работает на частоте 445 МГц. Эта видеокарта подключается к слоту MXM системной платы, и в случае необходимости может быть заменена на более новую. Такое решение теоретически более выгодно, чем интегрированная видеосистема, поскольку экономится место на материнской плате и даётся возможность делать апгрейд в будущем, но купить MXM-видеокарту в розницу, скажем прямо - невозможно.

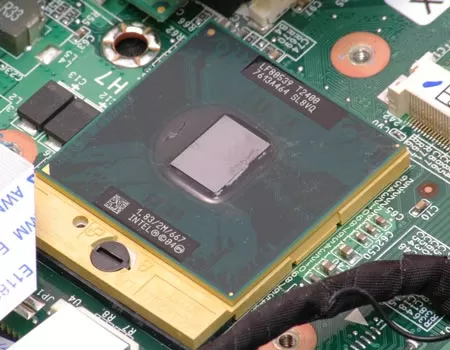

Центральный процессор Shuttle X100 - Intel Core Duo T2400

Сердцем компьютера Shuttle XPC X100 является процессор Intel Pentium Core Duo T2400, созданный для мобильных платформ. Этот процессор имеет два ядра, работающих на частоте 1.83 ГГц, один кэш объёмом 2 Мб, поддерживает технологии Intel SpeedStep, Execute Disable Bit и Intel Virtualization Technology. Максимальное тепловыделение этого малыша составляет всего-то 31 Вт, что вполне допустимо как для настольного ПК, так и для мобильного.

Ну что же, мы рассмотрели конструкцию Shuttle XPC X100. Можно сказать, что по комплектующим - это практически ноутбук, но с гигабайтом памяти и 3.5" жёстким диском с интерфейсом Serial ATA. Как можно было увидеть, компьютер собран и едва ли потребует какого-то апгрейда, а в случае чего, апгрейд всего, кроме винчестера, будет дорогим и сложным. Поэтому универсальность серии XPC к модели X100 уже не относится, но с другой стороны, мы уже приходим к тому, когда пользователи предпочитают покупать новые компьютеры, а не заниматься апгрейдом. Поэтому прекратим пустые рассуждения на данную тему и перейдём к тестированию компьютера.

Тестирование Shuttle XPC X100

С подключением никаких проблем не возникает - жаль, что на компьютере нет PS/2 портов, приходится два USB отдавать под клавиатуру и мышь. Ну а дальше всё как обычно - блок питания, монитор, и нажимаем кнопку "Power". Первое, с чего мы начинаем наше тестирование - это с изучения уровня шума и температурных режимов компьютера. Начнём с уровня шума. Здесь нас подстерегает небольшое разочарование - компьютер шумит громче, чем мы от него ожидали. Основные источники шума - оптический привод (модели с щелевой загрузкой всегда обладали неприятным скрежетом при работе с дисками) и жёсткий диск Seagate, головки которого очень хорошо слышны.

Но справедливости ради стоит заметить, что в продаже появятся и варианты X100 с более тихими жёсткими дисками Western Digital, так что при покупке уточните, какой именно винчестер установлен в системе, и если есть возможность - попросите его включить и послушать.

Температура процессора и винчестера

Хорошие новости: процессор не перегревается даже в режиме загрузки, и хотя 66 градусов Цельсия - довольно много для 31-Ваттного чипа, стоит помнить о ноутбучной системе охлаждения, главная цель которой здесь - не шуметь. А вот и плохая новость: жёсткий диск сильно греется даже в режиме простоя. Оно и не удивительно, учитывая, что HDD располагается в слабо вентилируемом месте корпуса. Правда, для жёсткого диска Seagate такая температура не является критической, так что можно не беспокоиться.

Перейдём к синтетическим тестам. Для сравнения мы использовали следующую конфигурацию:

  • Платформа Shuttle SD31P
  • Процессор - Intel Pentium D 830 (3.0 ГГц)
  • Память - 1024 Мб DDR-II PC5400 (почему именно 1024 Мб, читайте здесь)
  • Жёсткие диски - 3 x 250 Гб Hitachi Deskstar 7200 rpm
  • Видеокарта - Sapphire X700 256 Mb
  • Wi-Fi адаптер Shuttle PN18 (IEEE 802.11b/g)
  • Оптический привод Shuttle CR40

Это не самый современный компьютер, но стоимость данного системного блока сопоставима со стоимостью Shuttle X100.

Результаты тестирования PCMark05

А вот результаты первого синтетического теста дают очень интересную картину - пышущий жаром двухъядерный процессор частотой 3.0 ГГц с гигабайтом DDRII и тремя жёсткими дисками в полной мере ощутил, как близко подобрался к нему мобильный Core Duo T2400. Да и по тестам SD31P выигрывает только в основном за счёт своей более мощной дисковой системы. А так - компактный X100, потребляющий столько же электрической мощности, сколько один процессор Pentium D 3.0, идёт практически вровень со своим собратом. Похвально.

KribiBench

Мой любимый OpenGL рендерер со своими безумно сложными сценами. Он мало зависит от видеокарты, так как основная нагрузка ложится именно на процессор. Используя собственный движок, тест пытается в реальном времени перерисовывать трёхмерную сцену, которую вы можете выбрать сами. По традиции, мы выбрали три сцены:

  • City - 109 955 тысяч полигонов
  • Office - 42.015 тысяч полигонов
  • JetFog - 16.112 тысяч полигонов

Ну что же, посмотрим на результаты

Результаты тестирования KribiBench

Эти результаты нисколько не удивляют - вполне закономерно, что более высокая тактовая частота Pentium D 3.0 GHz позволяет добиться 20-30% превосходства. И это лишний раз подтверждает, что ни процессор Intel Core Duo, ни компьютер Shuttle XPC X100 не разрабатывались для визуализации CAD/CAM приложений, но в случае чего не спасуют перед трудностями и позволят выполнить недоделанную в офисе работу у себя дома.

Sandra 2007

Здесь мы посмотрим на результаты тестирования процессора, памяти и жёсткого диска.

Результаты тестирования Sandra 2005

ПлатформаShuttle SD31P V2 (PD 3.0)Shuttle XPC X100 (Core Duo T2400)

CPU Arithmethics test (MIPS)

1177012454
CPU Arithmethics test FPU (MFLOPS)96549222
CPU Multimedia Benchmark Integer (it/s)3000128525
CPU Multimedia Benchmark Float (it/s)3412638852
Memory Benchmark Integer (Mb/s)48333543
Memory Benchmark Float (Mb/s)48243538
HDD Benchmark (Mb/s)5155

А вот по некоторым синтетическим тестам процессора X100 даже обгоняет SD31P. То же самое касается более нового жесткого диска. Но вот по скорости памяти настольный "двухъядерник" по-прежнему выигрывает.

Учитывая, что внутри Shuttle X100 установлен мобильный Core Duo мощностью всего-то 31 Вт, можно только порадоваться тому, что тот не особо-то и отстаёт от полноценной настольной конфигурации. А кое-где даже выигрывает, благодаря чему X100 можно рассматривать уже как полноценный по производительности ПК, который можно сравнивать с "большими собратьями".

Выводы

На момент написания обзора тестовая конфигурация, собранная на базе Shuttle XPC SD31 стоила 1224 доллара, а Shuttle XPC X100 должен был поступить в продажу по цене 1390 долларов. Как видите, разница в цене на системные блоки не очень-то и большая. И если Shuttle SD31P можно отнести к классу компактных, то X100 - это тонкий компьютер. И добиться такой хорошей производительности на тонком ПК удалось именно благодаря достижениям Intel в области мобильных двухъядерников и Shuttle в области конструкции компьютерных систем.

Но не стоит считать Shuttle X100 - альтернативой настольному ПК, едва ли кто-то будет выбирать между компьютером в корпусе Tower ATX и Shuttle X100. Так же не стоит сравнивать X100 и ноутбуки, поскольку общего у них не так уж и много. Shuttle X100 - это компьютер-аксессуар, украшающий собой интерьер с огромным широкоформатным LCD телевизором, белыми стенами и кремовой мебелью.

Такие вещи, как Shuttle XPC X100 должны покупаться на основании эмоций, чувств, а не графиков и бенчмарков. И в этой категории компьютерного оборудования у Shuttle пока что нет конкурентов. А значит, будущее у X100 выглядит весьма позитивным.
