Shuttle XPC SB83G5 - новая начинка в классической форме

Пред. ... 1 2 3 ... След. Конец
всего страниц: 3 | Все

Введение

Для тех пользователей, кто хочет получить компактный компьютер с максимальной конфигурацией, компания Shuttle предлагает платформу SB81P, рассмотренную нами ранее. Это была платформа совершенно нового поколения, внешний вид и дизайн которой ну никак не укладывается в те нормы, к которым мы привыкли за время работы с XPC платформами. Компания Shuttle понимала это и решила подстраховаться, выпустив альтернативу - barebone для тех, кому не нужен компактный супер-компьютер, но кто хочет получить стильную небольшую по размерам машинку на новейшем чипсете Intel i915G. И этой платформой оказалась SB83G5. Но Shuttle не из ряда тех, кто мог бы установить новую материнскую плату в старый корпус и выдать это за новинку. Нет, это было бы слишком просто. Новая платформа является как бы переходной моделью между классической конструкцией и новым дизайном Shuttle, и она рассчитана именно на домашнее и офисное использование. Но обо всём по порядку, давайте начнём её рассмотрение с краткого описания системной логики.

i915G

Чипсеты серии i915 были специально разработаны для новых процессоров Intel Pentium 4  и Celeron формата LGA 775. Это новый формат процессоров с 775 контактами. Северный мост i915 получил двухканальный контроллер памяти DDR-II с пропускной способностью до 8.5 Гб/с. Шина AGP 8x была заменена на более прогрессивную PCI Express 16x с пропускной способностью до 8 Гб/с, что в 4 раза больше, чем у AGP 8x. Северный мост связывается с южным мостом ICH6(R) посредством высокоскоростной шины с пропускной способностью 2 Гб/с.

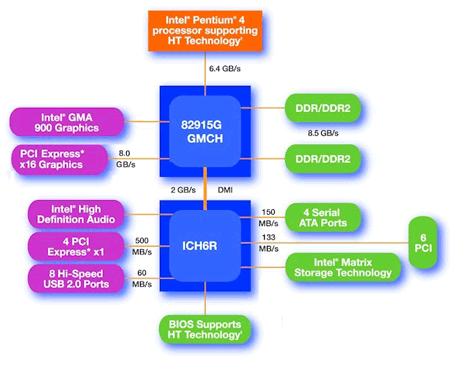

Схема I915g

Чипсеты серии i915 достаточно универсальные и как показывает практика, на них научились строить материнские платы с портами PCI Express 16x и AGP 8x, PCI Express 1x и PCI 2.3, слоты памяти DDR и DDR-II. И даже Socket 478 и LGA 775. То есть, производитель волен сам выбирать, насколько прогрессивную систему он строит: будет ли она полностью исключать использование старых плат расширения и старую память, либо наоборот. Есть возможность строить и универсальные материнские платы. Но в случае с платформами формата SFF такой свободы выбора уже нет: на плате просто нет места для использования одновременно слотов DDR-II и DDR, либо же PCI Express, PCI 2.3 и AGP. Поэтому производитель должен не просто достаточно точно позиционировать свой продукт на определённого пользователя, но и иметь представления о том, какие устройства будет использовать покупатель.

Что же до характеристик графического ядра Intel Extreme Graphics 900, интегрированного в северный мост, то они следующие:

Технические подробности данного графического ядра:

  • Частота - 300 МГц
  • 4 пиксельных конвейера
  • по 1 текстурному модулю на конвейер
  • Скорость заполнения - 1333 МПиксел/с. и 1333 МТексел/с.
  • Поддержка шейдеров версии 2.0 DirectX 9
  • Фильтрация текстур - билинейная, трилинейная, анизотропная
  • 400 МГц RAMDAC
  • Нет ни T&L, ни аппаратной поддержки вершинных шейдеров

Как показывает практика, при первой же возможности следует отказаться от использования этого интегрированного ядра в пользу даже самой простой видеокарты. Конечно, если вы не собираетесь использовать компьютер исключительно для офисных задач. Платформа Shuttle SB83G5 позволяет устанавливать видеокарты с интерфейсом PCI Express 16x.

Barebone платформа Shuttle SB83G5

Характеристики платформы Shuttle XPC SB83G5

Barebone-платформа Shuttle XPC SB83G5 позиционируется как платформа, рассчитанная на повседневное использование в конфигурации офисного или домашнего компьютера.

  • Полностью алюминиевый корпус формата SFF размерами 310x200x185 мм

  • Блок питания ATX 2.03 мощностью 250 Вт

  • Один внешний отсек для 5.25" устройств

  • Один внешний отсек для 3.5" устройства, внешнего или внутреннего

  • Один внутренний отсек для 3.5" жёстких дисков

  • 6 портов USB 2.0 (4 внешних и 2 внутренних)

  • 2 порта IEEE 1394

  • 1 последовательный COM-порт

  • 2 порта PS/2 для клавиатуры и мыши

  • Встроенный сетевой контроллер 10/100/1000 Мбит/с

  • Оптические аудио выход и вход

  • 1 слот для графической карты PCI Express 16x

  • 1 слот PCI 2.3

  • Два слота памяти DDR 400/333

  • Процессорный разъём LGA 775

  • 2 порта Serial ATA 150

  • 1 порт Parallel ATA-133

  • 5.1-канальный звук

  • Оптический S/PDIF вход

  • Оптический и коаксиальный S/PDIF выходы

  • Встроенное графическое ядро Intel Media Accelerator 900

  • Кнопка сброса настроек CMOS

Платформа имеет встроенное графическое ядро, встроенное 6-канальное звуковое ядро, встроенный картридер, два порта IEEE-1394a, шесть портов USB 2.0, а так же один графический порт PCI Express 16x и один слот расширения PCI 2.3. В общем-то, конфигурация вполне оправдана требованиями пользователей - возможность установки памяти DDR400, одного устройства с интерфейсом PCI 2.3, самым распространённым на сегодня, современной видеокартой и жёстким диском с интерфейсами как Parallel ATA, так и Serial ATA. Однако, 250-ваттного блока питания может не хватить в случае, если вы решите использовать процессор и видеокарту с повышенной мощностью.

Комплект поставки Shuttle XPC SB83G5

Комплектация barebone платформы достаточно обычная: пакетик с инструкцией пользователя, диски с программным обеспечением и тряпочка для протирки корпуса компьютера.

Все шлейфы и кабели уже подключены и находятся внутри корпуса платформы, хотя те, которые вам едва ли потребуются (например, дисководный) не установлены в корпусе, но поставляются в комплекте. Ну что же, пришло время посмотреть на конструкцию.
