Сравнительный обзор материнских плат ASUS P7H57D-V Evo и ASUS P7H55D-M Evo

Пред. ... 1 2 3 4 5 ... След. Конец
всего страниц: 5 | Все

Введение

Тайваньская компания ASUS славится своими материнскими платами, и если и возникают какие-нибудь вопросы по ним, то никогда они не касаются функциональных возможностей плат. Функциональность материнских плат ASUS всегда остается на самом высоком уровне. Удались компании и модели ASUS P7H57D-V Evo и ASUS P7H55D-M Evo на основе чипсетов Intel H55 Express и Intel H57 Express. Наборы системной логики Intel H55 Express и Intel H57 Express сложно назвать выбором для пользователей-энтузиастов – они предназначены для плат среднего и начального ценовых диапазонов. Но это не помешало разработчикам ASUS на их основе создать высокопроизводительные и многофункциональные материнской платы, которые с полным правом можно называть чуть ли не флагманом модельного ряда в своей ценовой категории. По крайней мере, устройства резко выделяются на фоне других «материнок» на базе чипсетов Intel H55 Express и Intel H57 Express.

Спецификации чипсетов и материнских плат

Перед тем как приступать к близкому знакомству с материнскими платами ASUS P7H57D-V Evo и ASUS P7H55D-M Evo рассмотрим главные отличительные черты чипсетов Intel H55 Express и Intel H57 Express, которые как раз и легли в основу этих двух моделей. Интегральные микросхемы предназначены для работы с центральными процессорами с разъемом Intel Socket 1156, главным образом это представители семейства Intel Core (на основе 32-нм ядра Clarkdale). Здесь и начинается самое интересное – дело в том, что процессоры Intel Core i5 и Intel Core i3 (те из них, что поддерживают указанный выше разъем, а таких в двух этих сериях - большинство) оснащаются встроенным графическим ядром Intel HD Graphics. Отсюда следует, что чипсеты Intel H55 Express и Intel H57 Express лишены собственного интегрированного видеоядра, да и «общение» процессора с видеокартой осуществляется благодаря интегрированному контроллеру шины PCI Express.

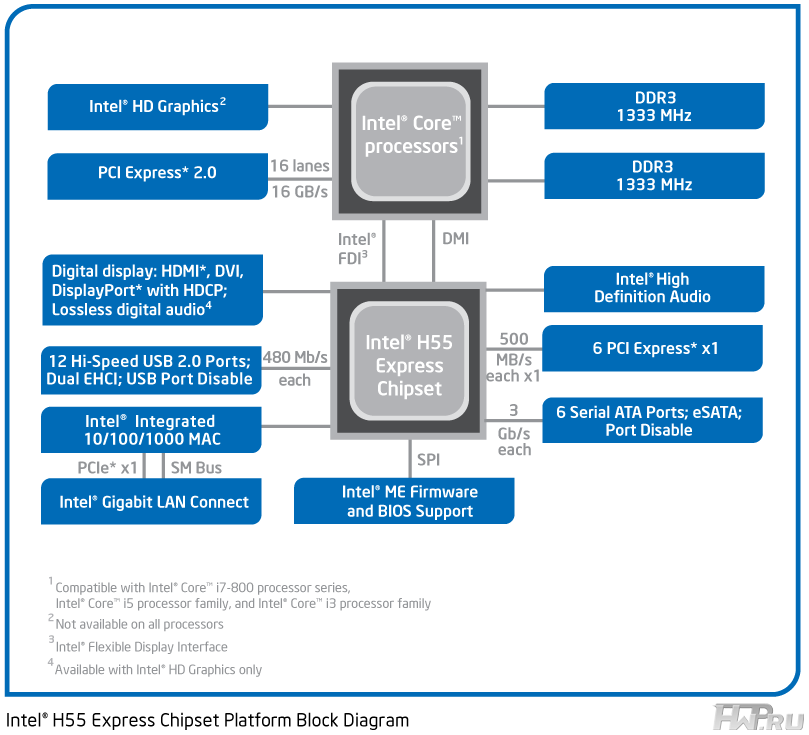

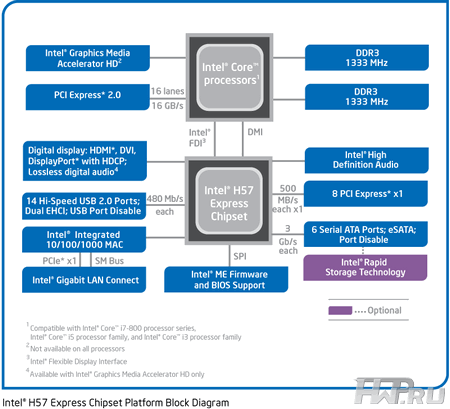

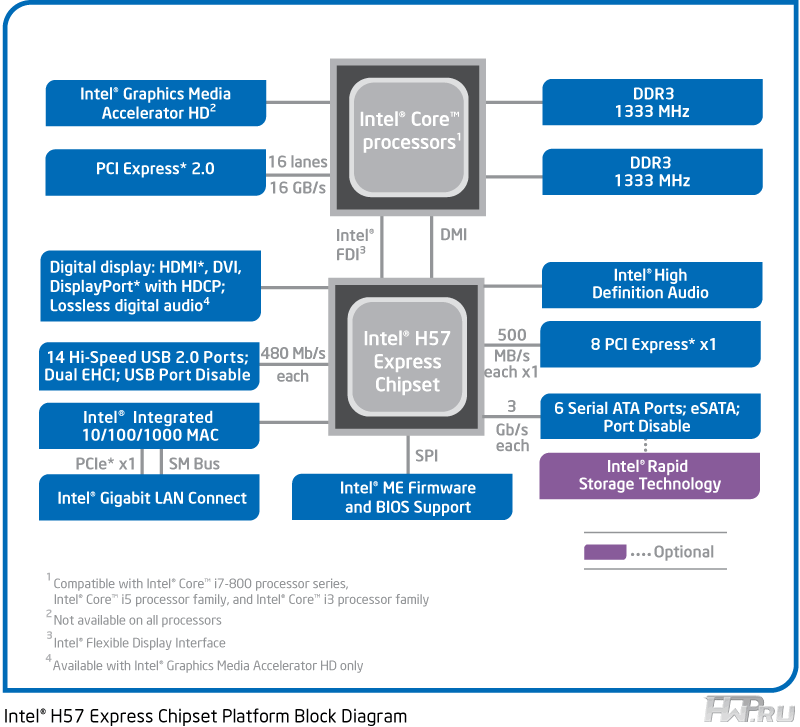

Диаграмма Intel H55

В результате сильно упрощается конструкция чипсета, который теперь представляет собой не комплект из двух микросхем северного и южного мостов, а состоит из одной единственной микросхемы логики – собственно Intel H55 Express или Intel H57 Express. Эта микросхема является посредником между подсистемой процессор-память-графика и устройствами ввода/вывода информации, платами расширения, накопителями и прочей периферией. Единственное, что осталось у чипсетов от былой графической составляющей – работа с портами HDMI, DVI, Display Port, передача несжатого цифрового аудиопотока. Благодаря такой «урезанной» функциональности чипсетов Intel H55 Express и Intel H57 Express они априори не могут сильно отличаться друг от друга. И действительно, все различие сводится к количеству поддерживаемых линий PCI Express, посредством которых осуществляется подключение к системе плат расширения. Старшая модель Intel H57 Express поддерживает работу с восемью линиями PCI Express, модель Intel H55 Express поддерживает шесть линий PCI Express. Отсюда вытекает и различие в позиционировании двух чипсетов. Модель Intel H57 Express отлично сыграет роль основы для полноразмерных плат формата ATX. Тогда как Intel H55 Express наилучшим образом проявит себя в качестве основы для «материнок» формата Micro ATX, либо плат для бюджетных компьютеров, где поддержка значительного количества линий PCI Express не нужна, зато важнее сниженная стоимость конечного продукта.

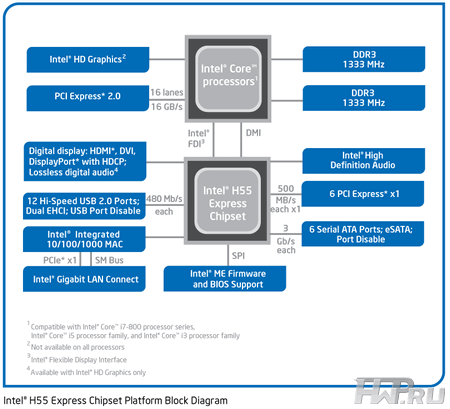

Диаграмма Intel H55

Итак, с функциональностью чипсетов Intel H55 Express или Intel H57 Express разобрались, остался лишь один главный вопрос – каким образом разработчикам компании ASUS удалось на основе этих средненьких в плане функциональности микросхем создать продукты, которые можно смело относить к классу материнских плат для энтузиастов. Однако поставленная перед инженерами ASUS нелегкая задача была блестяще решена. Впрочем, не будем торопить события, и взглянем на спецификации двух материнских плат – героев этого обзора – ASUS P7H57D-V Evo и ASUS P7H55D-M Evo. Поговорить нам будет о чем.

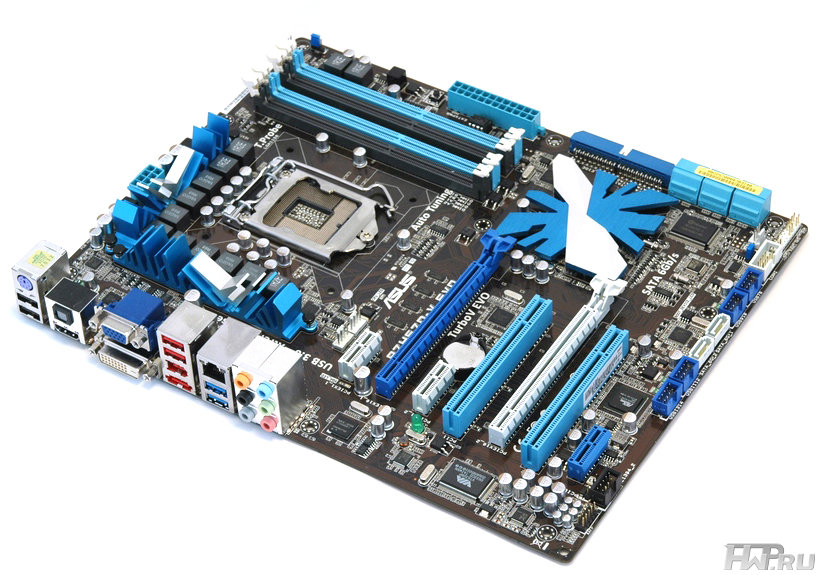

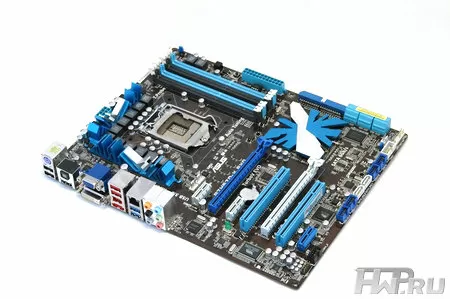

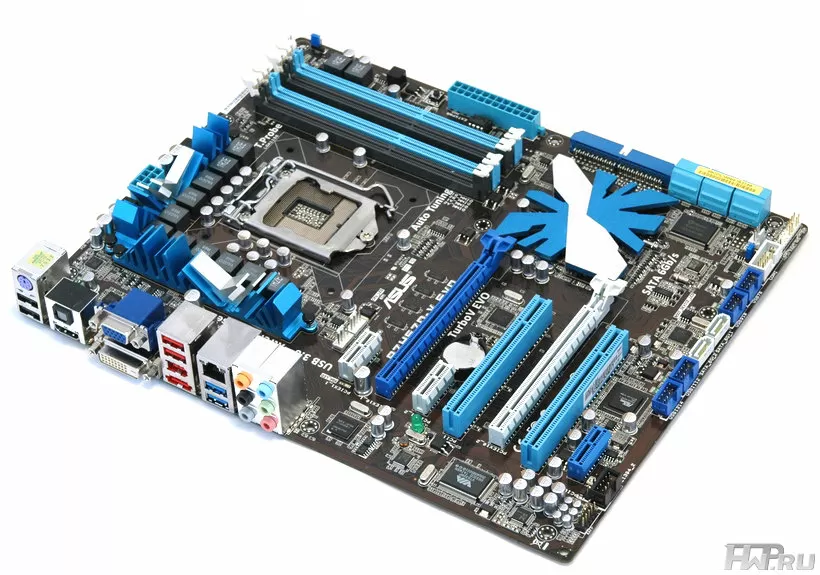

Материнская плата Asus P7H57D-V Evo

Спецификация материнских плат ASUS P7H57D-V Evo:

  • Процессорный разъем Intel Socket 1156;
  • Поддержка процессоров Intel Core i7/Core i5/Core i3/Pentium, в том числе с поддержкой технологии Intel Turbo Boost Technology;
  • Чипсет Intel H57 Express;
  • Четыре слота оперативной памяти стандарта DDR3;
  • Максимальный объем оперативной памяти – 16 Гб;
  • Рабочая частота модулей оперативной памяти 2133 МГц, 1333 МГц, 1066 МГц;
  • Поддержка двухканального режима работы оперативной памяти;
  • Поддержка Intel Extreme Memory Profile (XMP);
  • Два слота PCI Express 2.0 x16, при установке двух видеокарт поддерживается режим работы x8 + x8, поддержка технологии NVIDIA SLI и ATI CrossFireX;
  • Один слот PCI Express 2.0 x1 с производительностью 5 гигатранзакций/с, один слот PCI Express 2.0 x1 с производительностью 2,5 гигатранзакций/с;
  • Два слота PCI;
  • Шесть портов SATA 3 Гбит/с, поддержка Intel Matrix RAID 0, 1, 10, 5 и JBOD;
  • Один порт UltraDMA 133/100/66 для подключения двух PATA-приводов;
  • Один порт eSATA 3 Гбит/с (контроллер Marvell 88SE6111 SATA);
  • Поддержка двух портов SATA 6 Гбит/с (контроллер Marvell 88SE6111 SATA);
  • Сетевой гигабитный контроллер Realtek 8112L;
  • Поддержка двух портов USB 3.0 (порты располагаются на задней панели материнской платы), поддержка осуществлена благодаря применению соответствующего контроллера NEC;
  • Двенадцать портов USB 2.0 – восемь портов на задней панели платы, четыре дополнительных порта разведены на самой PCB;
  • Поддержка двух портов IEEE1394a Firewire (контроллер VIA 6308P);
  • 8-канальный звуковой кодек Realtek ALC889 High Definition Audio;
  • Форм-фактор ATX.

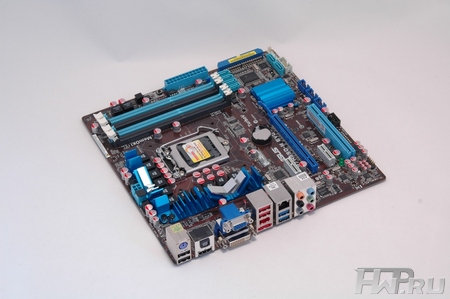

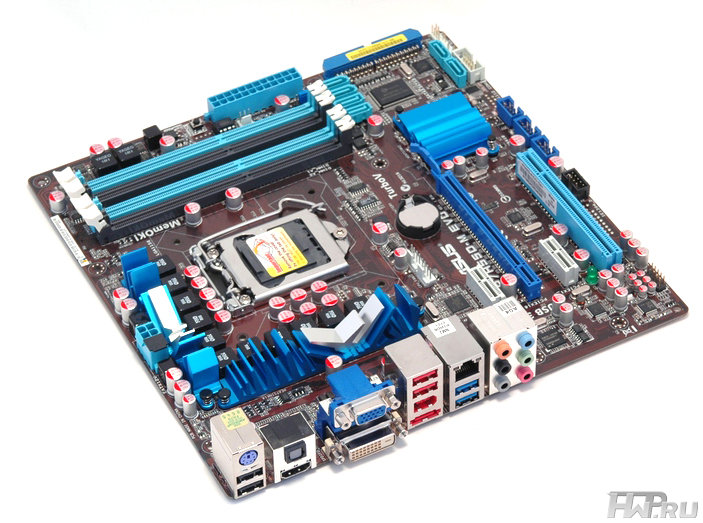

Материнская плата Asus P7H55D-M Evo

Спецификация материнских плат ASUS P7H55D-M Evo:

  • Процессорный разъем Intel Socket 1156;
  • Поддержка процессоров Intel Core i7/Core i5/Core i3/Pentium, в том числе с поддержкой технологии Intel Turbo Boost Technology;
  • Чипсет Intel H55 Express;
  • Четыре слота оперативной памяти стандарта DDR3;
  • Максимальный объем оперативной памяти – 16 Гб;
  • Рабочая частота модулей оперативной памяти 2133 МГц, 1333 МГц, 1066 МГц;
  • Поддержка двухканального режима работы оперативной памяти;
  • Поддержка Intel Extreme Memory Profile (XMP);
  • Один слот PCI Express 2.0 x16 для установки видеокарты;
  • Два слота PCI Express 2.0 x1 с производительностью 2,5 гигатранзакций/с;
  • Один слот PCI;
  • Шесть портов SATA 3 Гбит/с, поддержка Intel Matrix RAID 0, 1, 10, 5 и JBOD;
  • Один порт UltraDMA 133/100/66 для подключения двух PATA-приводов;
  • Один порт eSATA 3 Гбит/с (контроллер Marvell 88SE6111 SATA);
  • Сетевой гигабитный контроллер Realtek 8112L;
  • Поддержка двух портов USB 3.0 (порты располагаются на задней панели материнской платы), поддержка осуществлена благодаря применению соответствующего контроллера NEC;
  • Десять портов USB 2.0 – шесть портов на задней панели платы, четыре дополнительных порта разведены на самой PCB;
  • Поддержка двух портов IEEE1394a Firewire (контроллер VIA 6308P);
  • 8-канальный звуковой кодек Realtek ALC889 High Definition Audio;
  • Форм-фактор Micro ATX.

Ситуация потихоньку начинает проясняться – разработчики ASUS за счет применения контроллеров компаний Marvell и NEC расширили функциональность материнских плат, добавив поддержку портов SATA с пропускной способностью 6,0 Гбит/с в старшую модель и портов USB 3.0 в обе. Запомним этот пункт среди многочисленных достоинств материнских плат ASUS P7H57D-V Evo и ASUS P7H55D-M Evo – к нему мы вернемся чуть позже. Сейчас же рассмотрим комплект поставки системных плат.

Комплектация

Материнская плата Asus P7H57D-V Evo

Материнская плата Asus P7H57D-V Evo

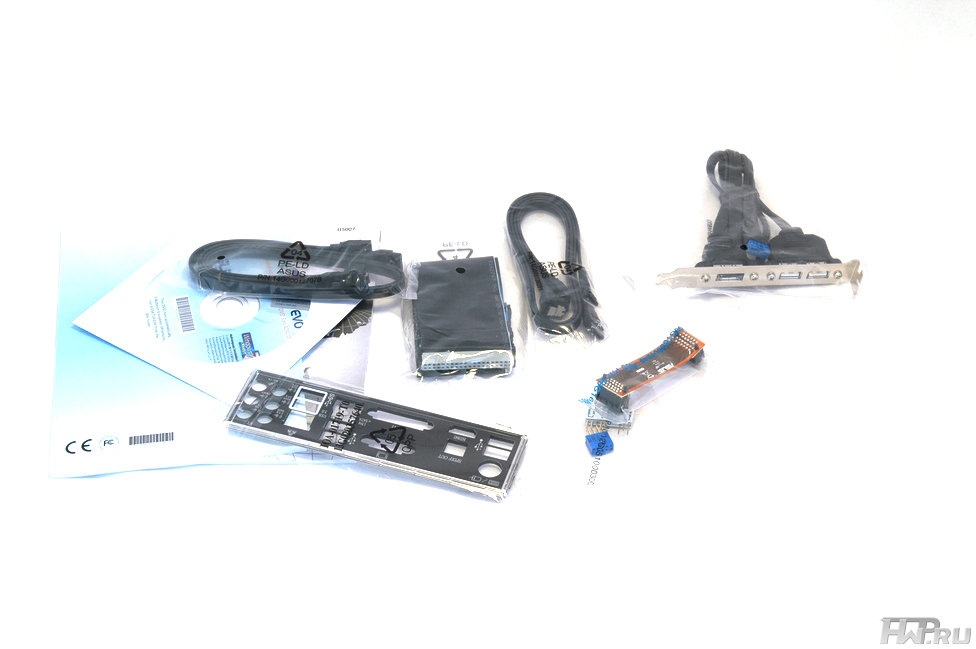

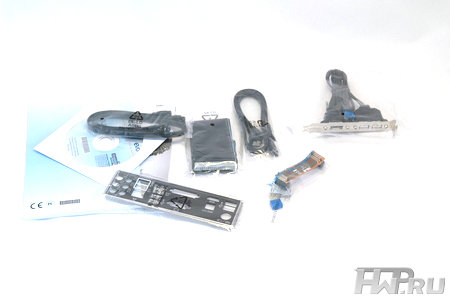

Здесь ничего экстраординарного производитель не предлагает. Да и вряд ли сегодня можно чем-то удивить избалованного покупателя, ASUS не стала и пытаться изобрести велосипед. Вместо этого в комплект поставки решили включить самое необходимое и нужное:

  • несколько кабелей для подключения SATA-приводов (пара кабелей имеет разъемы, развернутые на 90 градусов относительно стандартных – такие могут понадобиться для более удобного подключения приводов и грамотной прокладки кабелей внутри корпуса ПК);
  • панельку с одним eSATA и несколькими портами USB;
  • SLI-мостик;
  • шлейф с разъемами IDE;
  • заглушку на заднюю панель материнской платы.

Материнская плата Asus P7H57D-V Evo

Материнская плата Asus P7H57D-V Evo

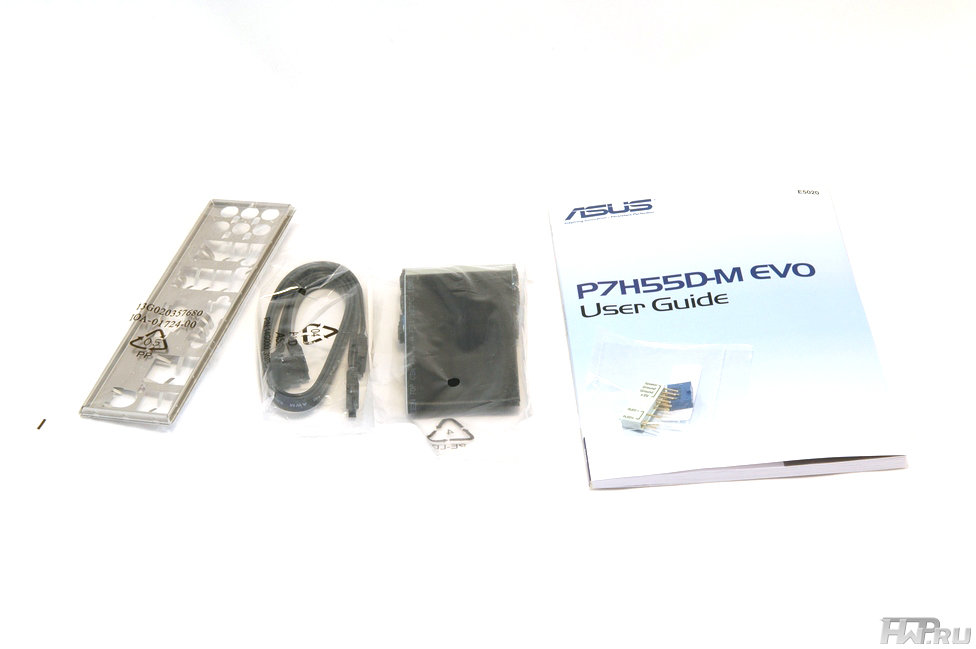

В случае модели ASUS P7H55D-M Evo отсутствует ненужный SLI-мостик, нет панели с портами eSATA и USB, и присутствует лишь пара стандартных SATA-кабелей.
