Thermaltake ISGC-V320: большой кулер для видеокарты

Введение

Поклонники марки Thermaltake могут порадоваться: не так давно компания вывела на рынок новое бюджетное направление своих изделий под общим наименованием ISGC. Серия включает кулеры для процессоров, видеокарт, а также оригинальные вентиляторы. Сегодня у нас в лаборатории герой из новой серии – система охлаждения для графических карт, Thermaltake ISGC-V320, обладающая незаурядными способностями и приятным внешним видом.

Упаковка

Продукт упакован в прочную картонную коробку, внушающую уважение своими размерами и весом.

Внутри вы найдете все, что нужно для сборки системы, комплект достаточно хорош.

• Thermaltake ISGC-V320
• Инструкция по сборке с картинками и пояснениями (русский язык)
• Гарантийные обязательства
• Талон Key 3
• Шприц с термопастой
• Два варианта крепежных планок для видеокарт (см. инструкцию)
• Комплект крепежный шпилек разной высоты
  • 4 гайки крепления
  • 4 изолирующие шайбы
  • 4 винта для крепления планок к радиатору
  • 17 алюминиевых радиаторов для чипов памяти и VRM (а также микросхем NVIO)
  • 4 гнутых алюминиевых радиатора для VRM

Характеристики Thermaltake ISGC-V320

• Сам кулер занимает два слота PCI
• Несовместимость с некоторыми конфигурациями SLI и Crossfire
• Совместимость с видеокартами nVidia:
  • GeForce GTX285 / GeForce GTX280
  • GeForce GTX275
  • GeForce GTX260 / GeForce GTS250
  • GeForce 9800GTX / GeForce 9800GTX+
  • GeForce 9800GT
  • GeForce 9600GT / GeForce 9600GSO
  • GeForce 9500GT
  • GeForce 8800 ULTRA
  • GeForce 8800GTX / GeForce 8800GTS
  • GeForce 8800GT / GeForce 8800GS
  • GeForce 8600GTS / GeForce 8600GT
  • GeForce 7900GTX / GeForce 7900GT
  • GeForce 7900GTO / GeForce 7900GS
• Совместимость с видеокартами ATI:
  • Radeon HD4890 / Radeon HD4870
  • Radeon HD4850 / Radeon HD4830
  • Radeon HD4670
  • Radeon HD4650
  • Radeon HD3870
  • Radeon HD3850
  • Radeon X1950PRO / Radeon X1950XT
  • Radeon X1950XTX
  • Radeon X1900GT
  • Radeon X1900XT
  • Radeon X1900XTX
• Радиатор:
  • Алюминиевые ребра + медное основание
  • 5 тепловых трубок диаметром по 6 мм
  • 241x126x63 мм
• 2 вентилятора
  • Размеры 120x120x25 мм
  • Рабочее напряжение 7 В - 12 В
  • Частота вращения лопастей 800 - 1300 RPM
  • Максимальный воздушный поток 58.3 CFM
  • Минимальный уровень шума - 16 дБ
  • Наработка на отказ - 50 000 часов
  • 4-контактный разъём

• Вес кулера - 738 г.

Дизайн

Внешний вид продукта поначалу вводит в легкий транс – большой!

У кулера два 120 мм стандартных вентилятора, выполненных в новом стиле – ISGC Fan 12. Эти вентиляторы оснащены оригинальными лопастями, похожими на лепестки, причем на конце каждой лопасти сделан небольшой вырез для того, чтобы свести до минимума шум от вентилятора.

В конструкции использован подшипник скольжения с «динамической» смазкой. Но вернемся к конструкции. Как можно заметить, основным достоинством кулера выступает не только размер, но и хитрая конструкция.

Радиатор использует тепловые трубки и алюминиевые ребра отличного качества - ни тебе заусенцев, ни острых углов, ни малейшей царапинки.

Вся конструкция полностью продувается двумя вентиляторами - ни одно рёбрышко не осталось без своей дозы свежего воздуха.

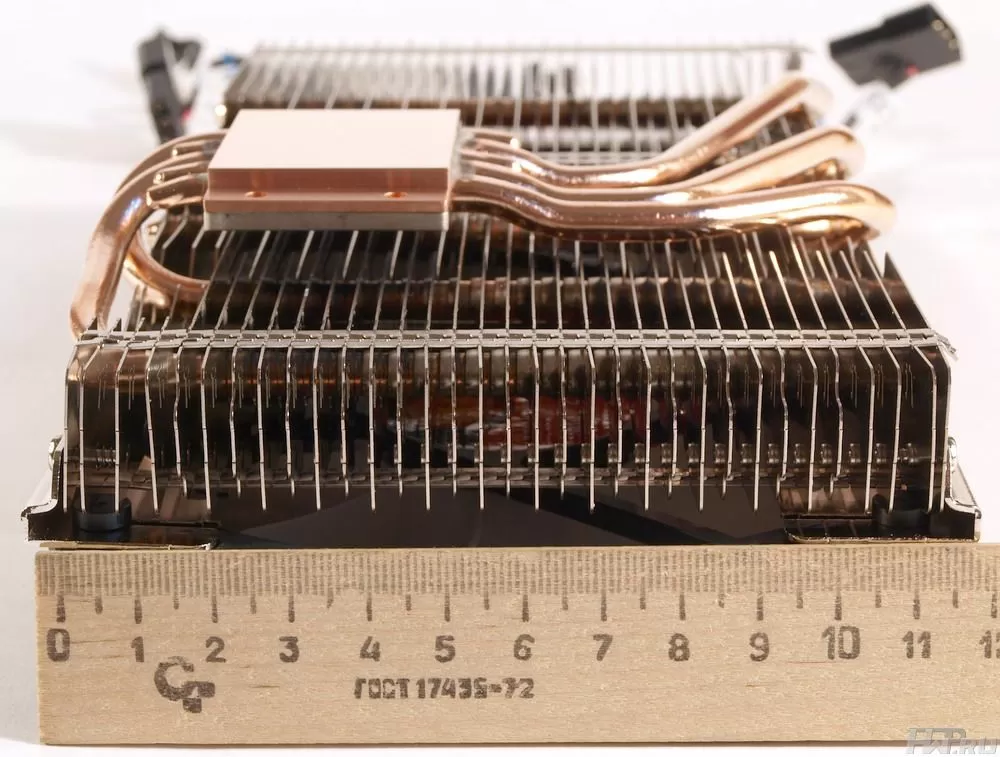

Большое расстояние между ребрами (4 мм) дает возможность использовать радиатор без вентиляторов на не очень «горячей» видеокарте.

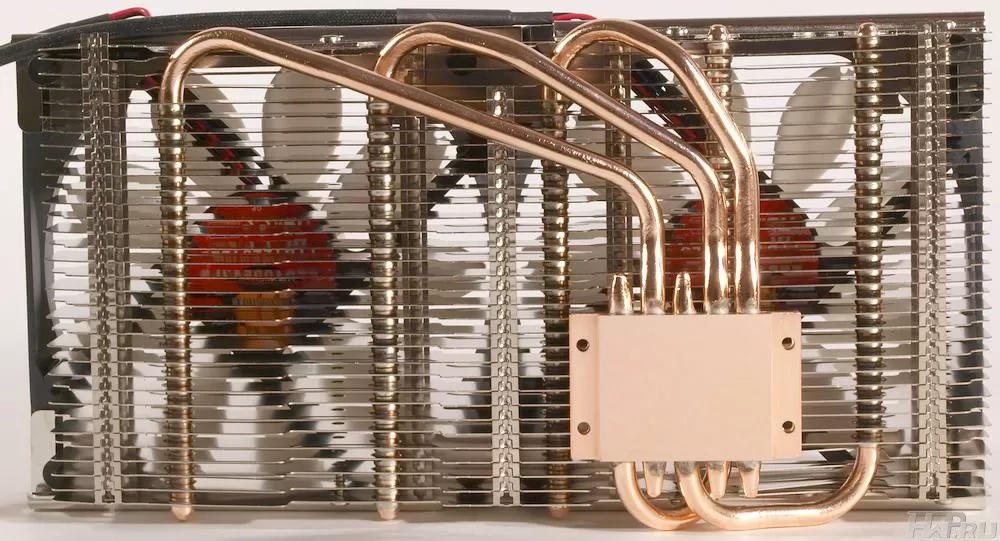

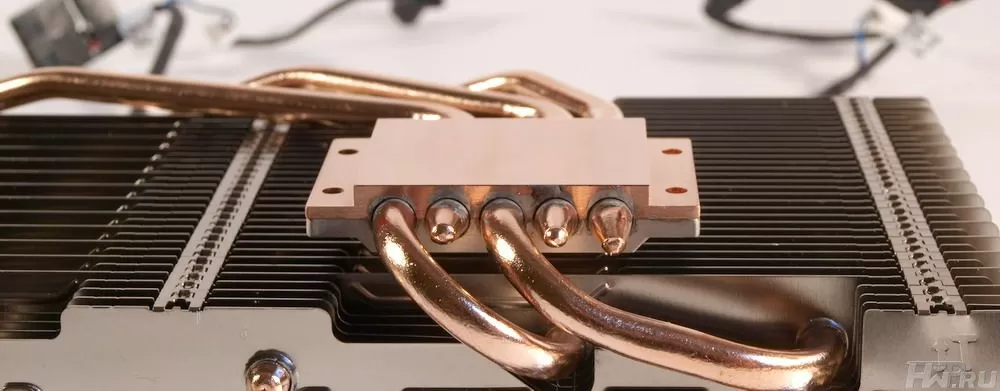

Тепловых трубок в конструкции пять штук, каждая диаметром 6 мм. Отлично реализован контакт с основанием – использована пайка.

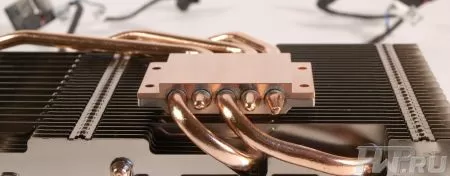

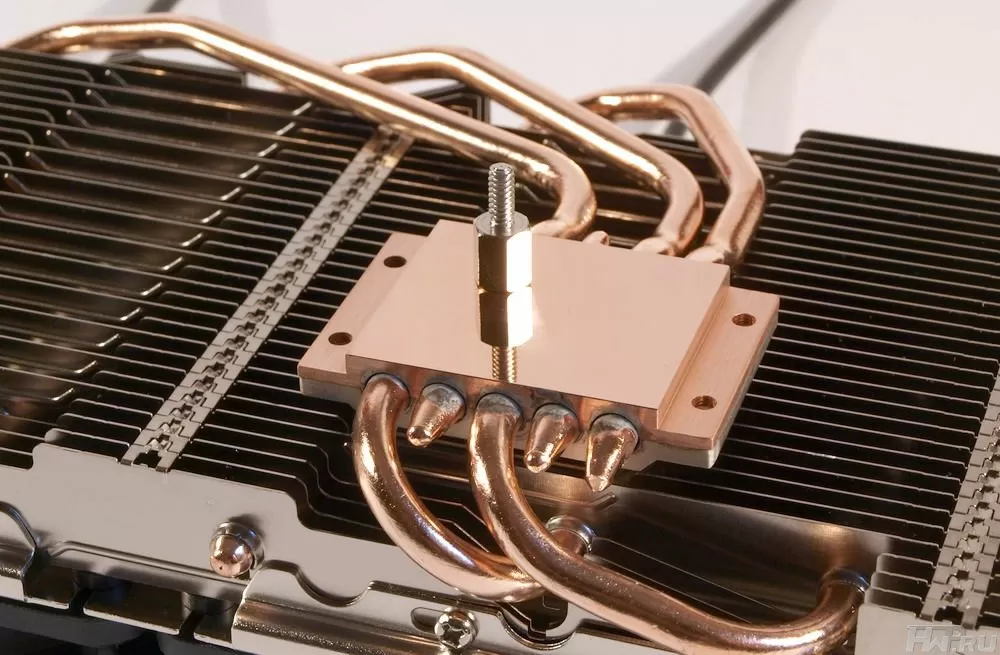

Само основание состоит из двух половин, медная контактирует с графическим чипом, алюминиевая служит прижимом. Качество обработки основания отменное – смотреться можно, настолько зеркальное!

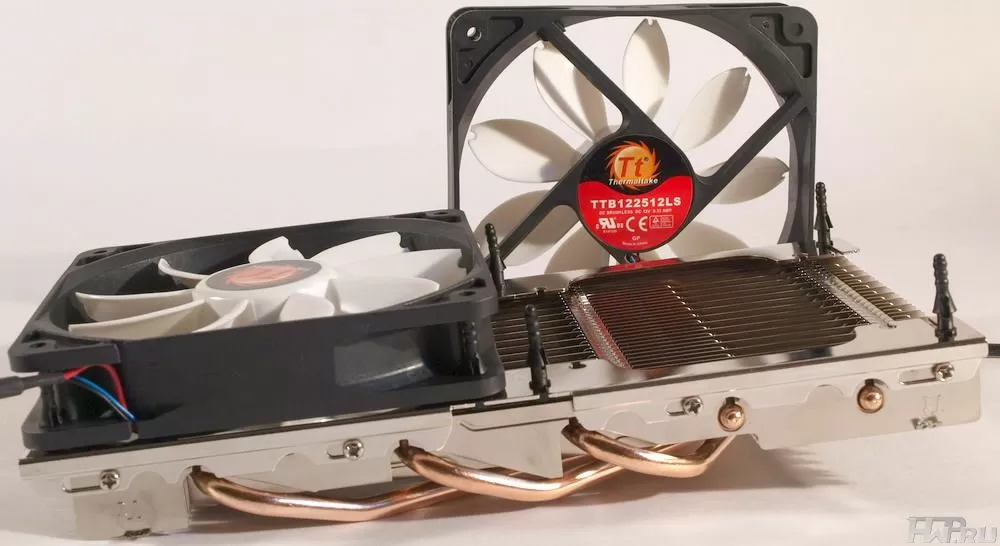

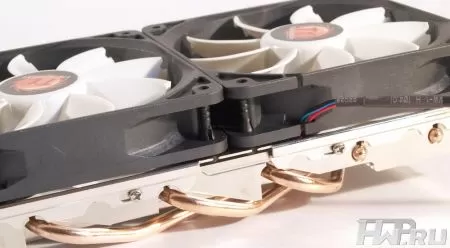

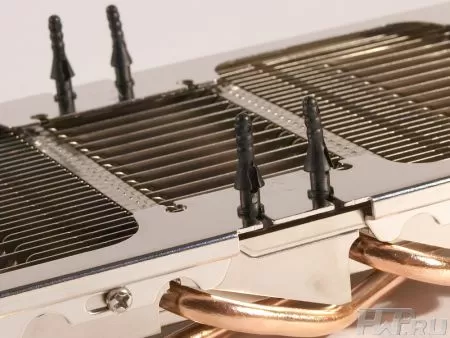

Не обойдем своим вниманием и способ крепления вентиляторов к радиатору: в кулере ISGC-V320 производитель решил использовать резиновые демпферы.

Демпферы прочно держат вентилятор и не позволяют вибрации передаваться на радиатор.

Конструкция проста и незамысловата – вентиляторы легко снимаются и столь же легко устанавливаются обратно, но при установке видеокарту придется все же вынимать из корпуса.

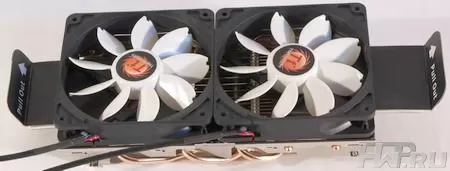

Кстати, при транспортировке вентиляторы зафиксированы двумя картонными вставками, которые необходимо вынуть перед установкой кулера.

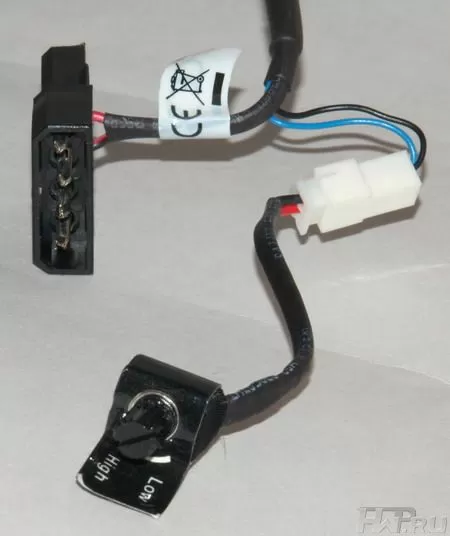

Отметим и подключение питания вентиляторов: компания Thermaltake использовала стандартные вентиляторы модели ISGC Fan 12, о чем уже говорилось. Вентиляторы штатно используют питание от 4-контактного разъема блока питания, известного всем под названием «Molex». Конструкция предусматривает и регулировку скорости вращения, для чего имеется резистор на отдельном поводке, который можно по желанию удалить. Таким образом, для подключения ISGC-V320 потребуется протягивать кабель от БП к видеокарте.

Зато имеется возможность замены вентиляторов любыми другими, но без стоек между монтажными отверстиями.

Установка кулера

Сама установка кулера на видеокарту несложна. Больше неприятностей доставит снятие старого кулера с видеокарт, особенно с Nvidia GeForce, радиаторы которых контактируют с охлаждаемыми поверхностями через белые термопрокладки, разрушающиеся при снятии радиатора. При этом, на чипах памяти и модуля питания (VRM) остается жир, препятствующий приклеиванию радиаторов из комплекта Thermaltake ISGC-V320 (да и любого другого кулера). Очистить можно спиртом, но крайне осторожно, ведь на карте полно мелких деталей, поломка которых грозит выходом карты из строя.

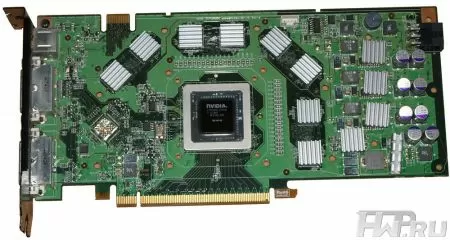

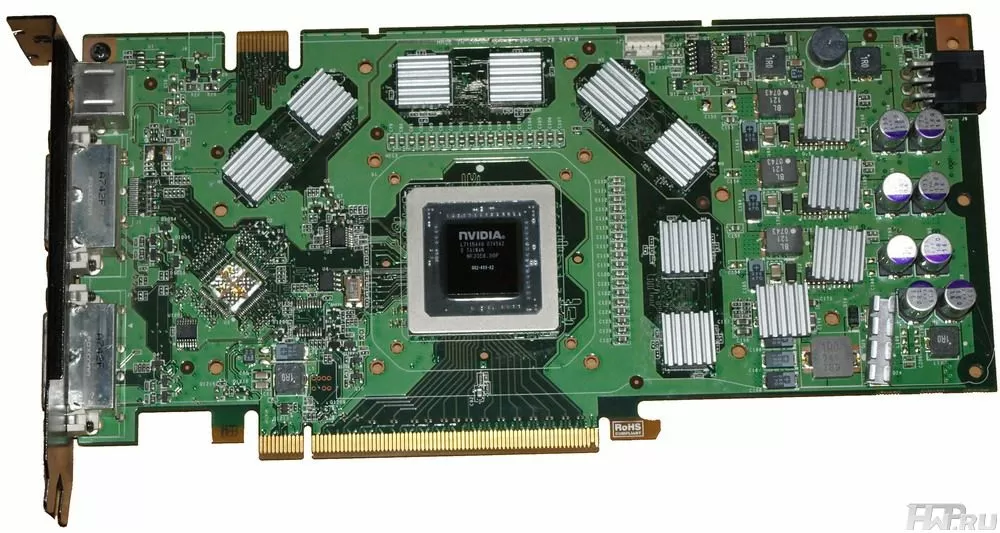

Когда все следы термопасты и стоковой системы охлаждения удалены, можно приступать к установке. Наклеиваем радиаторы (фото выше), смазываем термопастой из комплекта и устанавливаем видеокарту на радиатор (именно так, а не наоборот), предварительно подобрав нужные планки из комплекта и определив расположение отверстий, в которые вкручиваются крепежные шпильки. Удобно, что список совместимых видеокарт и крепежных элементов дан в инструкции в виде таблицы.

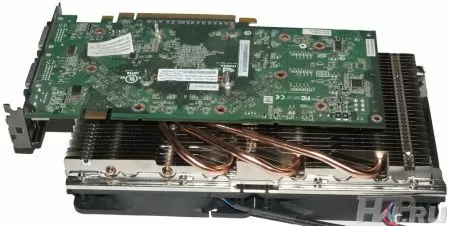

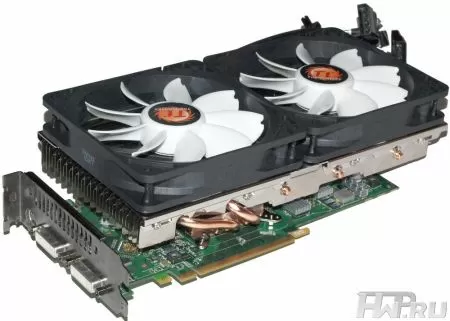

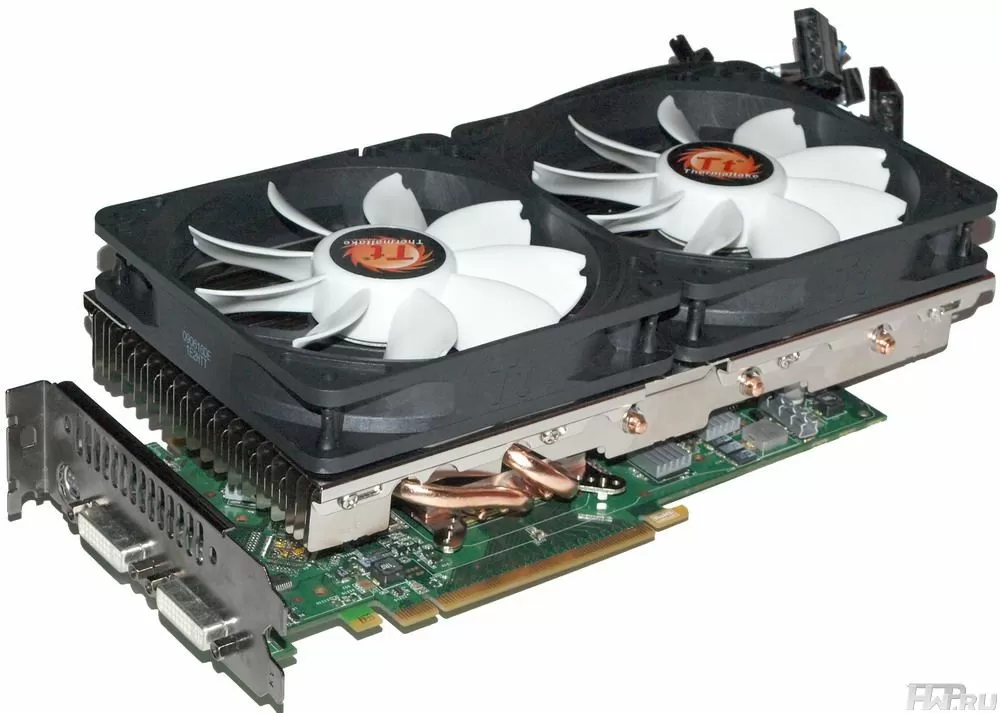

Установленная система Thermaltake ISGC-V320 радует глаз и видеокарту. Однако, проблемы могут возникнуть с некоторыми материнскими платами, не имеющими повернутых на 90 градусов разъемов SATA. В нашем случае это плата Gigabyte EX38-DS4 (и вся линейка X38/X48 от Gigabyte). В результате два верхних разъема SATA_0 и SATA_1 на плате становятся недоступны при установке видеокарты с кулером Thermaltake. Будьте внимательны при покупке! Помните, карта с кулером не уступает по длине GeForce GTX 295 (260 мм), а по толщине занимает три стандартных слота!

Тестирование

Тестирование было проведено при помощи видеокарты GeForce 8800GTS 512 Мб. Данный чип достаточно широко распространен и потому был выбран для тестов, к тому же процессор достаточно горячий и выполнен по устаревшим уже техническим нормам 65 нм. Кроме того, стандартный дизайн видеокарты предусматривает охлаждение чипов памяти и модуля питания процессора и позволяет производить мониторинг температур графического чипа, памяти и окружения. В результате у нас получилась следующая конфигурация:

• Процессор Intel Core 2 Duo E8200@3200 МГц
• Кулер Thermaltake Big Typhoon
• Материнская плата Gigabyte EX38-DS4
• Память 2x1 Гб PC8500
• Видеокарта GeForce 8800GTS 512 Мб@720/2020 МГц (чип/память)
• Жесткие диски 500 Гб и 1 Тб 7200 об/мин
• Блок питания 850 Вт
• Корпус формата Big Tower
• 3 корпусных вентилятора 120 мм@1000 об/мин каждый

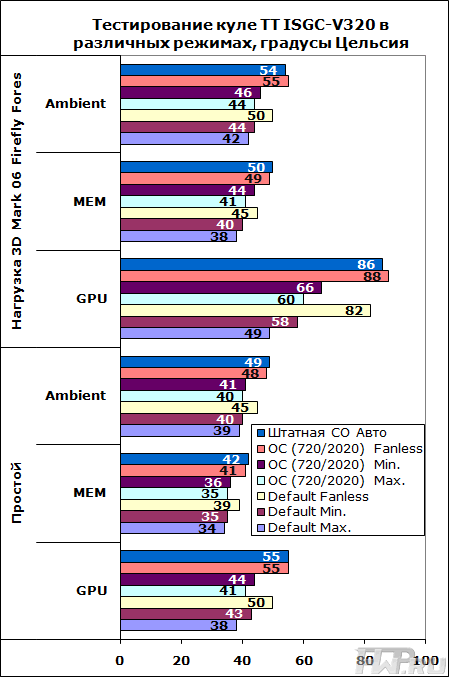

Тестирование проводилось со снятием всех температур в программе RivaTuner 2.21, ею же производился разгон видеокарты. Терминология на графике следующая:

• Default – стандартные частоты карты: 650/1940 МГц (чип/память)
• OC – разогнанная видеокарта 720/2020 МГц
• Max. – максимальное количество оборотов вентиляторов кулера ISGC-V320
• Min. – соответственно минимальное количество оборотов
• Fanless – тест с радиатором ISGC-V320 в пассивном режиме без охлаждения. В этом случае снималась установившаяся во время теста температура – время теста – 60 минут.

В результате можно сказать, что при своих размерах система отрабатывает на отлично. Реально низкие температуры графического чипа, достигнутые нами при комнатной температуре 22 градуса по Цельсию, а также на разогнанной и довольно горячей системе подтверждают это. При любом режиме радиатор показывает отличные характеристики, что неудивительно, хотя от пассивного режима мы ожидали большего.

Уровень шума системы находится на комфортном уровне при минимальных оборотах вентиляторов, а вот при максимальных оборотах шум будет отчетливо слышен на довольно тихих системах, хотя если корпус хороший и оснащен шумоизоляцией, то вряд ли вы его услышите. Без вентиляторов шума, естественно, нет.

Выводы

Приятная, качественная, производительная и недорогая система охлаждения для видеокарт от Thermaltake. Данный продукт легко составит конкуренцию лучшим решениям на рынке, например, Arctic Cooling Accelero S1, и легко заткнет за пояс любую стандартную систему охлаждения. Однако основным недостатком ISGC-V320 является его массивность, в результате чего видеокарта блокирует еще три соседних с ней слота, а кроме того, может возникнуть проблема с подключением жестких дисков на некоторых материнских платах при установке Thermaltake ISGC-V320.

Однако, если вы уже не можете мириться с тем, что вместо воя монстров вам постоянно слышится ещё более печальное завывание видеокарты, вас не остановят ни цена, ни масса данного кулера - это доступное и эффективное средство заткнуть видеокарту раз и навсегда!

Официальный сайт Thermaltake - www.thermaltakerussia.ru

Емельянов Егор
5/10.2009
