Выдвижной кулер своими руками

Идея создания такого девайса пришла мне в голову после того, как моя видеокарта стала греться до неприемлемых температур. Ну а сама конструкция пришла в голову не случайно. Увидел в магазине титановский вентилятор. Подумал и решил сделать сам.

Итак, приступим. Нам понадобится:

  • 1) Сам вентилятор. Я использовал обычный 80 мм вентилятор.

  • 2) Заглушка (есть у каждого в ящике)

  • 3) Две телескопические антенны (желательно, такие как на фото, на конце с резьбой)

  • 4) Дрель или что-нибудь чтобы сверлить дырки.

Выдвижной кулер

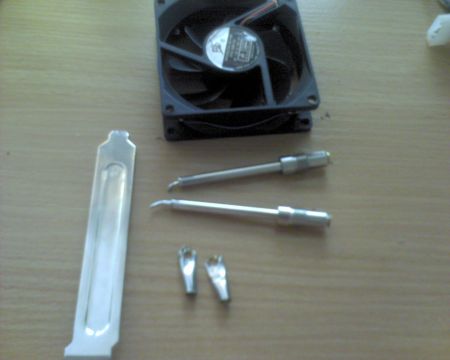

Антенны продаются в магазине радиотоваров. Стоят около 30 рублей. Приступим к сборке. Просто так антенну к вентилятору не присобачишь. Придется изготавливать переходники. Я взял кусок от поломанной антенны, распилил его на две небольшие части, смял конец, и просверлил дырки под болты. Вставил концы антенн в дырки. В итоге у вас должно получиться вот это.

Выдвижной кулер

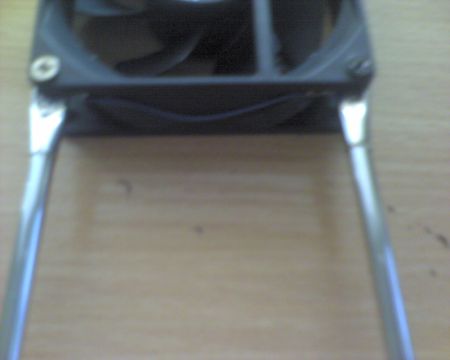

Плохо держится? Теперь прикрутите к вентилятору, вот теперь все держится намертво.

Выдвижной кулер

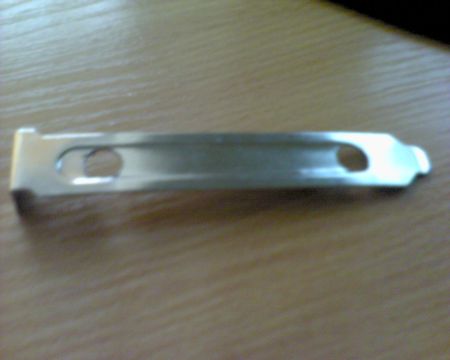

Теперь берем вентилятор с прикрученными к нему антеннами и приставляем его концами антенны к заглушке и делаем метки для дырок. После берем дрель, или что-нибудь другое, и сверлим дырки. Т.к. на конце антенны специальная штука для крепления, то отверстия делаем побольше.

Выдвижной кулер

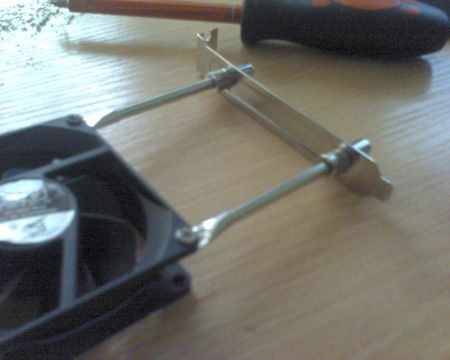

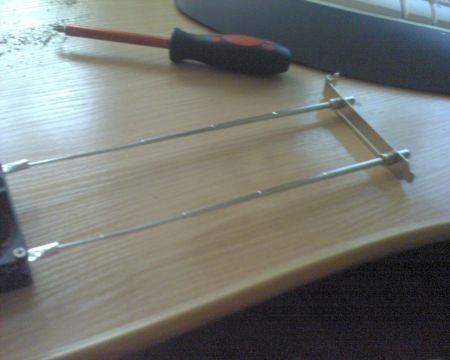

После просто вкручиваем концы антенны в отверстия. В результате получается вот такая конструкция.

Выдвижной кулер

Выдвижной кулер

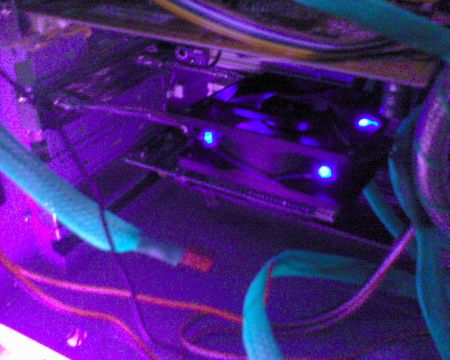

Далее. Снимаем с видео карты стандартный кулер. Радиатор лучше оставить. И прикручиваем на один болтик заглушку вместе с вентилятором в слот под видео картой. PCI выхода там нет так что ничего мешать не будет.

Выдвижной кулер

На вентилятор не смотрите. Он перетерпел много издевательств : - ) Что касается мода, то вышло довольно просто и оригинально. Стоимость включает в себя только антенны = 60 руб. Таким образом, мы получили довольно полезный апгрейд охлаждения + эстетическая красота.

Есть что добавить? Обсуждаем статьи серии "своими руками" в специальной ветке форума.

Kyzmichxxl (at) yandex.ru
20/05.2007
