Ethernet коммутаторы для малых сетей от Level One

Введение

Когда нужно подключить к одному серверу несколько компьютеров, или к одному компьютеру несколько сетевых устройств, самый простой способ сделать это - использовать сетевой коммутатор. Коммутатор - это простое устройство, позволяющее соединить между собой несколько сетевых абонентов. Сетевой коммутатор (ethernet switch) работает намного быстрее сетевого концентратора (ethernet hub), поэтому в современных сетях, где часто передаётся большое количество информации, предпочтение отдаётся использованию коммутаторов.

Когда следует использовать коммутаторы?

Существует несколько случаев построения сетей, при которых необходим маленький коммутатор.

  • Маленькая одноранговая сеть с большим обменом от каждого к каждому. Например, происходит обмен большими графическими файлами, игровым трафиком и т.д..

  • В сети есть несколько групп, в которых обмен данными происходит интенсивнее, чем с другими узлами сети. Чтобы обмен активных групп не влиял на производительность всех остальных, их надо изолировать. Это как раз и делается с помощью коммутаторов. Если каждую группу объединить одним концентратором, а эти концентраторы уже подключать к коммутатору, то между группами будет проходить только то, что должно проходить между группами.

  • Если в сети есть более одного сервера или несколько узлов куда «стекается» информация: серверы, сетевые принтеры, интернет–серверы, медиа-серверы, сетевые носители винчестеры и т.д. Тогда, подключив их к коммутатору, вы ускорите работу с ними как за счет скорости передачи (200 Мбит/с), так и за счет разделения потоков (гигабитная внутренняя шина) и освободите сеть.

  • В некоторой степени коммутаторы можно применять и как повторители (удлинители) сети.

  • Коммутаторы, поддерживающие MDI/MDI-X, могут соединяться друг с другом, образуя более разветвлённые сети.

Сетевые коммутаторы Level One серии PalmCon

Компания Level One предлагает несколько серий сетевых коммутаторов. Серия PalmCon - портативные сетевые коммутаторы, буквально умещающиеся на ладони. Это обычные, не управляемые коммутаторы. Модель FSW-0808TX отличается красивым дизайном, компактными размерами и наличием восьми портов RJ45. В этой малютке много чего интересного, давайте посмотрим.

Совместимость со стандартами:

  • IEEE 802.3 10Base-T Ethernet

  • IEEE 802.3u 100Base-TX Fast Ethernet

  • IEEE 802.3x Flow Control and Back-Pressure

Порты

  • 8 портов 10/100 Mbps STP RJ45

  • Энергосберегающий режим на каждый порт

  • Индикация работы каждого порта (100 Мбит - зелёный, 10 Мбит - жёлтый)

  • Авто-определение режима и скорости работы

  • Auto MDI/MDIX для всех портов

Особенности

  • Broadcast storm filter

  • CRC filter

  • Автоматическое обучение адресации

  • Архитектура Store-and-Forward

  • Поддержка 1024 MAC адресов

Скорость передачи и фильтрации

  • 14 880 pps на каждый Ethernet порт

  • 148 800 pps на каждый Fast Ethernet порт

  • Full-duplex / Half-duplex режимы на каждый порт

  • Максимальная длинна кабеля - 100 метров

Физические параметры

  • Размеры - 127x70x28 мм

  • Масса - 740 грамм

  • Работа при температурах от 0 до 50 градусов Цельсия

  • Работа при относительной влажности от 10% до 50%

Комплект поставки коммутатора стандартный:

  • Само устройство

  • Блок питания

  • Тоненькая инструкция на одном листочке

Коммутатор Level One FSW-0808TX - не управляемое устройство, работающее по принципу "подключил и включил". Никаких настроек не требует.

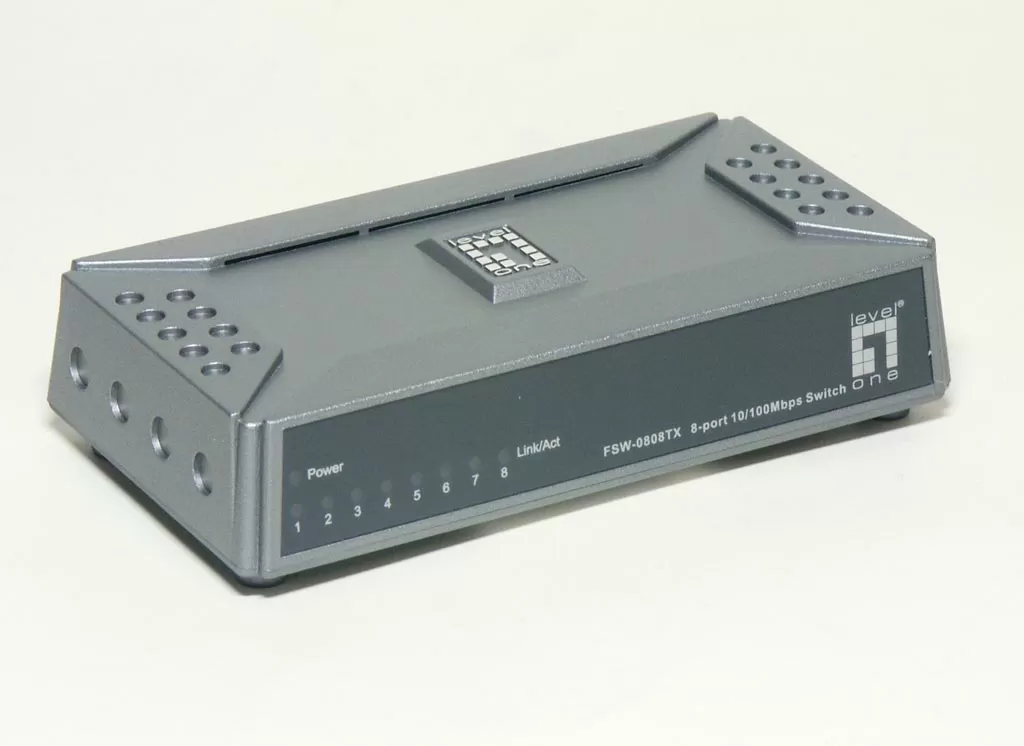

8-портовый сетевой коммутатор Level One

Физически коммутатор представляет собой маленькую коробочку с дизайном в стиле Hi-Tec Military. Пластиковый корпус с красивым рельефным логотипом Level One. Индикаторы установлены на передней грани.

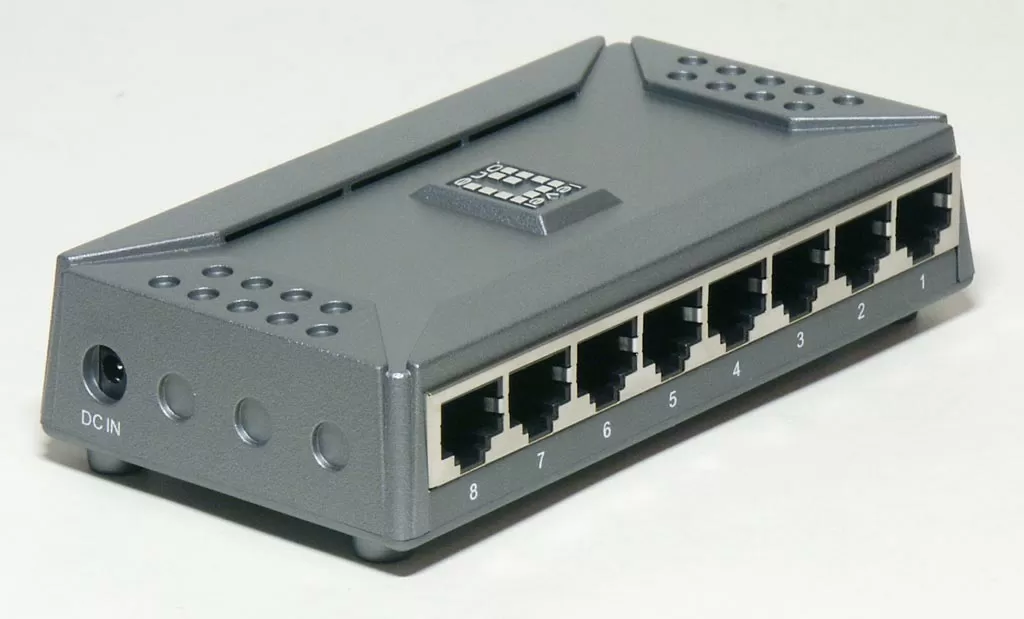

8-портовый сетевой коммутатор Level One

Коммутаторы Level One FSW-0808TX имеют очень интересную особенность - на них отсутствуют порты Uplink, использующиеся для соединения двух коммутаторов. Для подключения одного коммутатора к другому коммутатору или концентратору может использоваться любой из портов и обычный сетевой кабель. Никакого специального обжатия кабеля не требуется. Это существенно облегчает прокладку сетей и помогает избегать путаницу с порядком обжатия кабеля.

Сетевые коммутаторы Level One серии SohoCon

Серия SohoCon относится к разряду "Mainstream", продукции, рассчитанной на массовое потребление. В этой серии находятся уже менее компактные коммутаторы, имеющие от 5 до 16 сетевых портов. Есть так же и гигабитные модели. Типичный коммутатор среднего уровня - FSW-2208TX. Это 8-портовая модель со встроенным блоком питания, что очень удобно для использования дома или в небольшом офисе.

Совместимость со стандартами:

  • IEEE 802.3 10Base-T Ethernet

  • IEEE 802.3u 100Base-TX Fast Ethernet

  • IEEE 802.3x Flow Control and Back-Pressure

Порты

  • 8 портов 10/100 Mbps STP RJ45

  • Энергосберегающий режим на каждый порт

  • Индикация работы каждого порта (зелёный - 100Мбит/с, выключен - 10 Мбит/с или нет связи)

  • Индикаторы Link/Activity на каждый порт

  • Индикаторы Full-Duplex/Collision на каждый порт

  • Авто-определение режима и скорости работы

  • Auto crossover MDI/MDIX для всех портов

Особенности

  • Буфер 256 Кб, встроенный в чип для большей производительности

  • Broadcast storm filter

  • CRC filter

  • Автоматическое обучение адресации

  • Архитектура Store-and-Forward

  • Поддержка 4096 MAC адресов

Скорость передачи и фильтрации

  • 14 880 pps на каждый Ethernet порт

  • 148 800 pps на каждый Fast Ethernet порт

  • Full-duplex / Half-duplex режимы на каждый порт

  • Максимальная длинна кабеля - 100 метров

Физические параметры

  • Работа при температурах от 0 до 45 градусов Цельсия

  • Работа при относительной влажности от 10% до 90%

  • Встроенный блок питания 100 - 240 В

Комплект поставки коммутатора стандартный:

  • Само устройство

  • Сетевой шнур

  • Инструкция по установке

Коммутаторы серии SohoCon уже имеют встроенный буфер и возможность хранить до 4096 MAC-адресов.

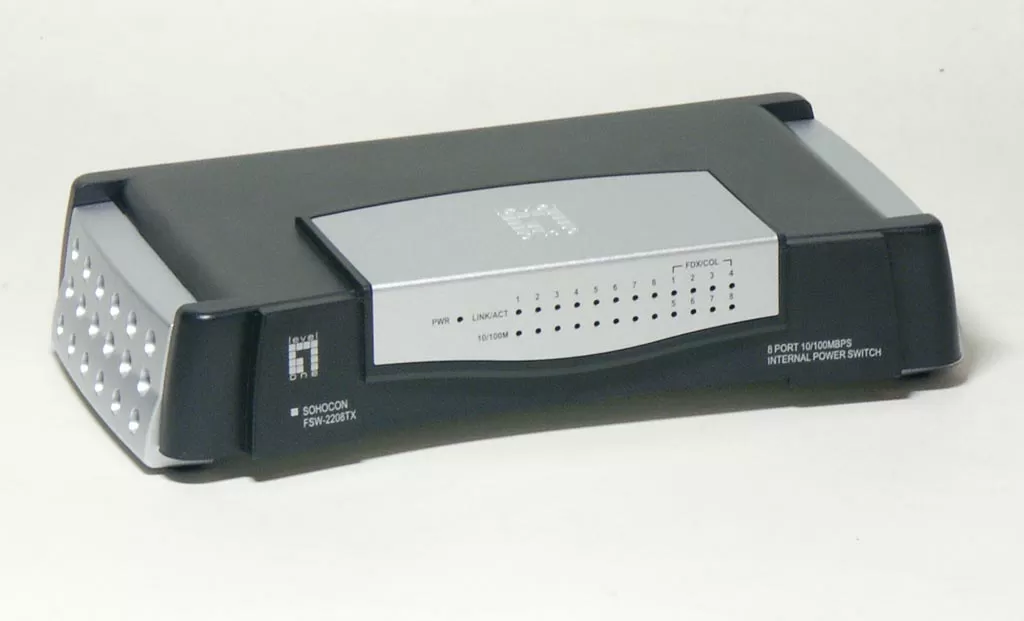

8-портовый сетевой коммутатор Level One

Более серьёзный, но не менее красивый дизайн с двумя рядами индикации на лицевой панели. На каждый порт установлено по три индикатора, показывающие его скорость, активность и наличие коллизий.

8-портовый сетевой коммутатор Level One

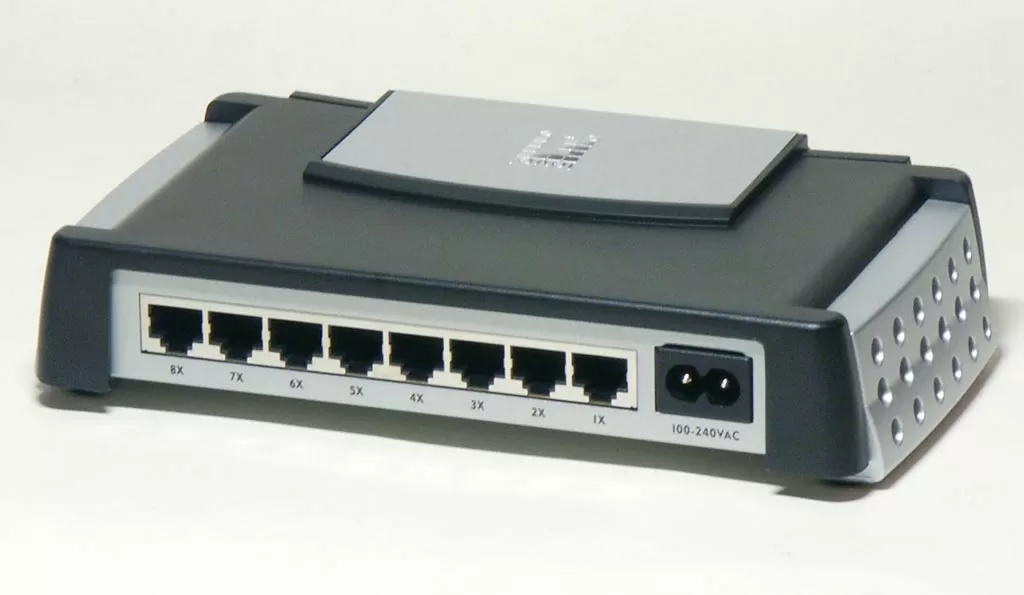

Некоторые коммутаторы Level One серии SohoCon имеют встроенный блок питания, и при этом обходятся без вентиляторов. Конечно же, встроенный блок питания удобнее, так как вилка занимает меньше места на "пилоте", чем внешний блок питания. Это особенно смогут оценить домашние пользователи, на которых частично и рассчитаны эти свитчи.

Не все коммутаторы Level One SohoCon имеют поддержку Auto Crossover MDI/MDX на каждом порту. Некоторые модели используют отдельный Uplink порт для связи с другими свитчами и хабами. Но FSW-2208TX в этом плане столь же демократичен, как и предыдущий PalmCon FSW-0808TX. Здесь вы можете использовать любой из портов в качестве "аплинка" и обычный сетевой кабель, обжатый как для соединения компьютера с хабом.

Дизайн FSW-2208TX позволяет легко устанавливать один концентратор на другой, получая эдакие стойки из свитчей для более развитых сетей.

Заключение

Кто-то может сказать, что все сетевые коммутаторы начального и среднего одинаковы. В общем-то, скажем так: они похожи друг на друга. Однако, компания Level One показывает своим примером, что даже компактный, почти карманный коммутатор может иметь 8 портов, каждый из которых можно использовать для связи с другим свитчём или хабом. Такие возможности плюс мобильность смогут оценить системные администраторы и обычные пользователи, кто соединяет сетью свою квартиру с соседями.

Что касается цены, то продукция Level One здесь вполне демократична. Стоимость коммутатора Level One FSW-2208TX со встроенным блоком питания составляет всего 26$. Компактный 8-портовый коммутатор FSW-0808TX обойдётся покупателю в 16$. Семейный бюджет и бизнес-план таких трат даже не заметят.

Мы благодарим компанию "SVEGA Computer", официального дистрибьютора Level One в России за предоставленное оборудование.

Михаил Дегтярёв (aka LIKE OFF)
12/12.2005
