IconBIT Spider Hybrid HD Recorder PCI-E E710 - обзор платы видеозахвата с HDMI

Введение

Платы видеозахвата с цифровым HDMI входом становятся все более популярными. Это едва ли не единственный способ записать процесс прохождения уровня с игровой приставки в нормальном качестве, это хороший способ захватывать видео с аналоговых и цифровых источников. До недавнего момента рынок таких плат был невелик, а из предложений пользователь мог найти либо очень дорогие профессиональные платы видеозахвата (такие как FullHD платы Canopus HDSpark стоимостью от 600$), либо ТВ-тюнер с HDMI входом, AverTV CaptureHD. Но вот появился и новый продукт от компании, имеющей большой опыт работы с медиа-плеерами и цифровыми сигналами, iconBIT. Не так давно компания представила свои ТВ-тюнеры, один из которых мы уже рассмотрели (см. обзор iconBIT TV-Hunter U500FM), а так же плату видеозахвата с длинным названием Spider Hybrid HD Recorder PCI-E E710, имеющую как аналоговый, так и цифровой вход.

Сегодня, когда, казалось бы, весь контент уже стал цифровым, выпуск такого продукта - странный шаг - что записывать-то? Однако, не стоит считать, что все давно уже оцифровано: еще существует достаточно много домашнего видео, хранящегося на VHS-кассетах, для работы с цифровыми камерами такое устройство позволяет захватывать видео в реальном времени, даже если камкордер не имеет быстрого интерфейса типа IEEE-1394a. Кроме того, плата имеет компонентный, композитный входы и, чем не могут похвастать ТВ-тюнеры - оптический S/PDIF вход. И вы не ограничены в использовании кодеков - любой, установленный в системе, может использоваться для компрессии данных, более того - вы можете использовать так же и любой муксер (упаковщик в контейнер), что уж вообще экзотика.

Ключевые особенности iconBIT Hybrid HD Recorder PCI-E 710

  • Интерфейс - PCI Express 1x
  • Входы:
    • HDMI 1.3
    • Компонентный
    • Композитный
    • S-Video
    • S/PDIF Optical
    • Аналоговый стерео аудиовход (тюльпанчики)
  • Разрешение:
    • 1080i с HDMI входа
    • 1080i с компонентного входа
    • Запись незащищенного контента с HDMI
    • Поддержка стандартов PAL/SECAM/NTSC
  • Захват видео и аудио сигналов с разных источников, смешивание звука и видео
  • Программное кодирование с использованием любого кодека в системе
  • Специальное программное обеспечение для видеомонтажа в комплекте

Для аналогового старенького видеомагнитофона это - рай, тут имеются все входы, пожалуй, кроме распространённого в былые времена SCART-а. Но при наличии компонентного и S-Video входов, это и не нужно. Ещё одно преимущество перед ТВ-тюнерами - возможность микширования аудио и видео входов в одной сессии, чтобы писать звук с одного источника, а видео - с другого. Пожалуйста - подключайте микрофон через усилитель, а камеру по HDMI и пишите видео в реальном времени. Ну и, естественно, более быстрая и современная шина PCI Express 1x позволяет не беспокоиться о том, что при записи видео с камеры и звука, ну например, через отдельную звуковую карту или профессиональный аудиоинтерфейс, у вас возникнет дефицит пропускной способности шины.

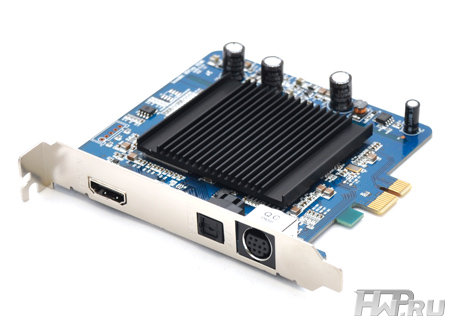

IconBIT Hybrid HD PCI-E E710

Плата поставляется в небольшой белой коробке, оформленной полностью на русском языке, в соответствии со стилем iconBIT. Основные достоинства устройства покупатель может узнать с первого взгляда на упаковку.

IconBIT Hybrid HD PCI-E E710

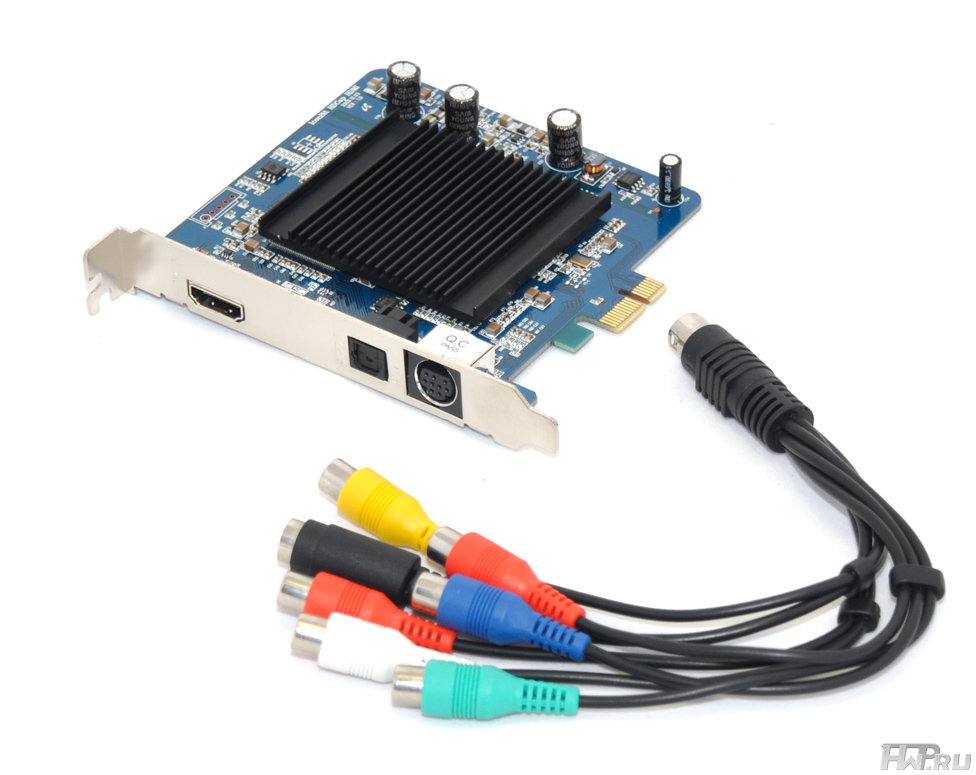

Комплектация, в общем-то, минимальная: вместе с платой видеомозахвата вы получите тонкую инструкцию по установке на русском языке, A/V кабель-разветвитель с видеовходами и компакт-диск с драйверами и программным обеспечением. HDMI кабель придётся покупать отдельно, но сегодня это мало кого огорчит - цены на HDMI кабели снизились до пары-тройки сотен рублей.

IconBIT Hybrid HD PCI-E E710

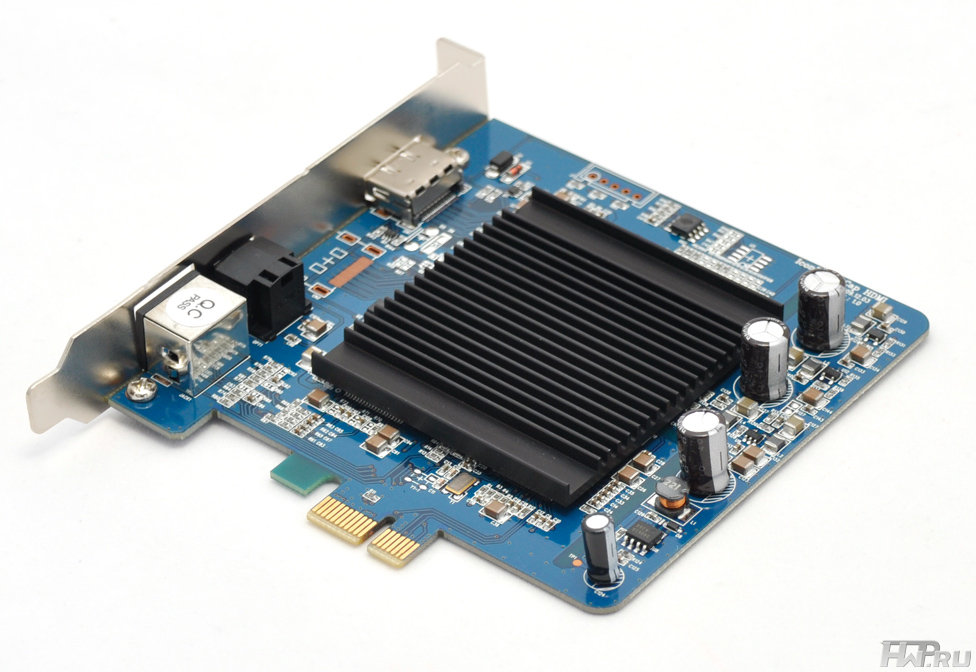

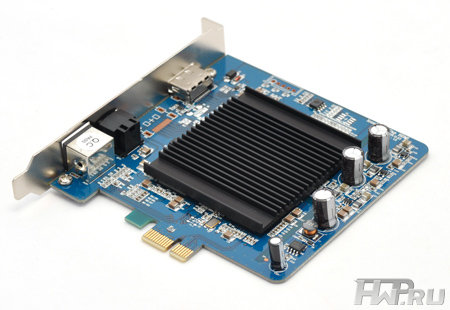

Про саму плату мало чего получится сказать - это полнопрофильная плата половинной длины с интерфейсом PCI Express 1x, существенная часть которой скрыта под широким радиатором. Монтаж осуществлён только с одной, лицевой стороны. И здесь стоит обратить внимание на четыре электролитических конденсатора. Не смотря на то, что повсеместно производители переходят на твердотельные, конкретно эти рассчитаны на длительную работу при повышенной температуре.

IconBIT Hybrid HD PCI-E E710

Радиатор посажен на теплопроводящий клей, он не только отводит тепло от электроники, но и закрывает собой аналоговые цепи, выступая так же и в качестве экрана. Поэтому производитель подчёркивает, что iconBIT PCI-E E710 может с успехом использоваться для качественной аналоговой записи. За работу с HDMI отвечает чип Silicon Image SiI9135, качественное решение, используемое в A/V ресиверах. Он поддерживает HDMI 1.3 и разрешения вплоть до 1080p при 60 Гц. Так что, вполне возможно, что ограничения на формат кадра - программные, и со временем будут сняты.

IconBIT Hybrid HD PCI-E E710

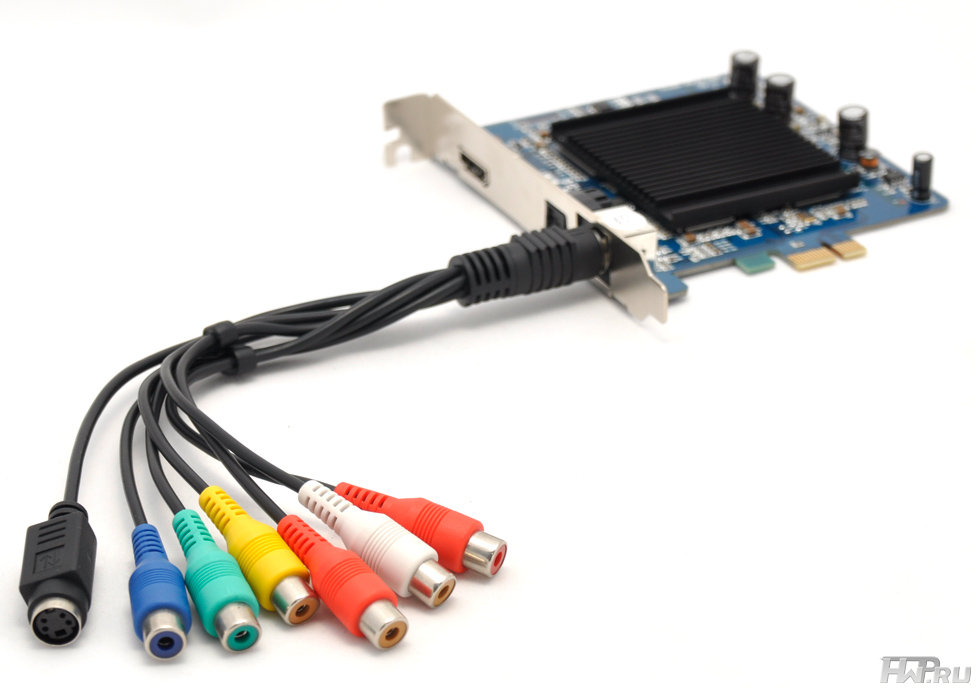

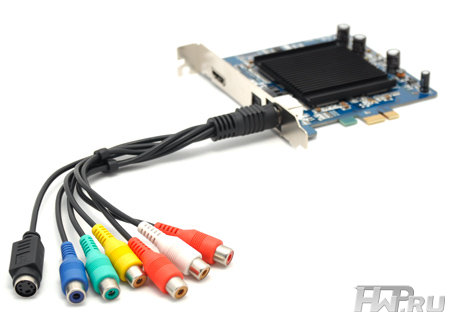

Для подключения аналоговой видеотехники используется кабель-разветвитель, в простонародии "хвост" с комбинированного mini-DIN порта на композитный, компонентный и S-Video. Такое же решение применяется в большинстве современных внутренних ТВ-тюнеров. Некоторые могут сказать, что это не дело - заводить аналоговые входы в плату видеозахвата через "хвост", так как качество кабелей и лишняя пара контактов вызовет неизменную потерю качества. Отчасти соглашусь - на плате достаточно места, как минимум, для одного S-Video входа. Но что важнее - получить почти незаметные изменения на и без того убогом VHS сигнале или переплачивать за профессиональную плату видемонтажа с распаянными позолоченными разъёмами, каждый решит для себя сам. Как показывает опыт работы с ТВ-тюнерами, в большинстве случаев искажения сигнала вы не заметите. Для оцифровки аналогового сигнала используется 8-битный процессор Analog Devices AD9985A. Этот чип поддерживает компьютерные разрешения вплоть до SXGA 1280x1024 или 1080i в ТВ-режиме. За работу всей платы отвечает чип класса SoC, Trident TV Master TM6200 с 10-битной обработкой видео.

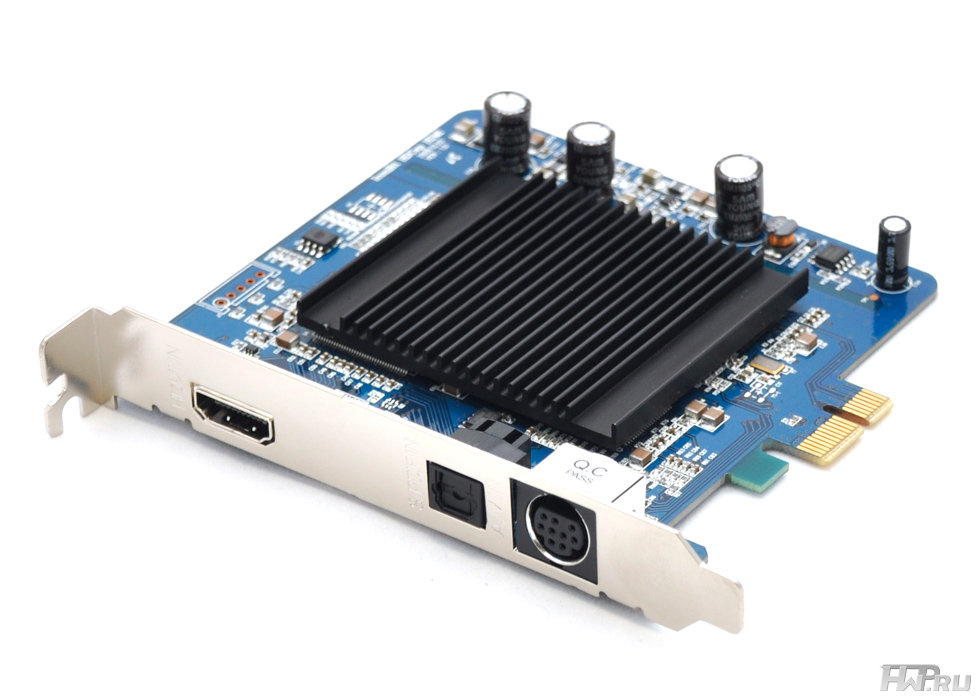

HDMI порт на панельке смещён в верхнюю сторону. Здесь используется HDMI вход стандарта 1.3, что позволяет производить видеозахват с качеством до 1080i (или 720p, если вам важно снимать скриншоты движущихся объектов). Обратите внимание, что iconBIT Spider Hybrid HD Recorder PCI-E E710 поддерживает захват только незащищённого сигнала, так что "пиратить" на этой плате лицензионные Blu-Ray диски у вас не получится. По крайней мере, по умолчанию. Таким же образом ведут себя все современные платы с HDMI входом - защита прав и всё такое, но защита эта - программная, и вполне возможно, что в одном из обновлений софта iconBIT HDCap будет найден способ отключения HDCP защиты HDMI. Насколько нам известно, такие работы ведутся.

Кстати, давайте посмотрим, как происходит работа с этим рекордером - приступим к инсталляции.
