NVIDIA Fermi – процессор из трех миллиардов транзисторов

Введение

Осень 2009 года принесла некоторое оживление на рынок графических адаптеров. В сентябре компания AMD презентовала видеокарты ATI Radeon HD 5870 и ATI Radeon HD 5850 на основе процессоров RV870. Сразу же стало понятно, что до появления нового флагмана компании NVIDIA именно эти видеокарты являются самими производительными из всех однопроцессорных графических адаптеров. По сравнению со своими предшественниками - ATI Radeon HD 4870 (которые сами являются весьма удачными продуктами компании AMD) – видеокарты ATI Radeon HD 5870 обладают вдвое более высокой производительностью. Причина столь впечатляющего результата кроется в двукратном увеличении числа основных вычислительных блоков графического процессора: потоковых процессоров, текстурных модулей, блоков растеризации и пр. Модернизация видеочипов именно в этом направлении привела к вполне ожидаемому резкому увеличению и количества транзисторов, из которых состоят интегральные схемы – если конструкция процессора ATI Radeon HD 4870 предусматривала использование 0,956 млрд транзисторов, то в случае ATI Radeon HD 5870 их количество составило уже 2,15 млрд. Но даже эта астрономическая цифра меркнет перед новым продуктом NVIDIA, анонсированного представителями компании в ходе конференции GPU Technologies Conference – графическим процессором NVIDIA Fermi.

Разработчики из Калифорнии основательно подошли к созданию графического процессора нового поколения – микрочипы Fermi (кстати, их «старое» кодовое обозначение – GT300) состоят из более чем трех миллиардов транзисторов. Эта цифра сразу на 40% выше количества транзисторов у процессора RV870, при том, что они являются продуктами одного поколения и изготавливаются по одному технологическому процессу – 40-нм на мощностях тайваньской компании TSMC. Если сравнивать процессоры Fermi с решениями предыдущего поколения GT200, то преимущество в количестве транзисторов и вовсе двукратное – 1,4 млрд против 3 млрд. Увеличение количества транзисторов вполне предсказуемо сказалось на характеристиках процессоров: по сравнению с GT200 увеличено до 512 количество вычислительных блоков, увеличена до 384 бит разрядность интерфейса графической памяти (шесть 64-разрядных блоков), реализована поддержка памяти стандарта GDDR5 максимальным объемом аж до 6 Гб. Надеемся, что все читатели помнят о поддержке процессорами GT200 стандарта GDDR3, а значит, переход на более скоростную графическую память позволит заметно увеличить возможности соответствующей подсистемы видеокарт. Ожидалась и аппаратная поддержка DirectX 11, которая была реализована разработчиками. Но на этом сюрпризы не заканчиваются, ведь дополнительные транзисторы «потрачены» не только на простое увеличение количества исполнительных блоков, как сделали инженеры AMD/ATI. В отличие от их продукта, графический процессор имеет заметно переработанную архитектуру, в которой реализовано значительное количество интересных и передовых (для графических процессоров как класса) нововведений.

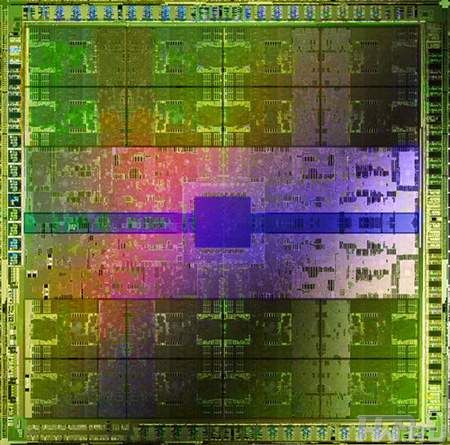

nVidia Fermi

На «верхнем» уровне архитектуры графических процессоров существенных качественных отличий не наблюдается. С этой позиции Fermi можно рассматривать всего лишь как масштабированную версию графических процессоров GT200. Но как только мы обращаем свое внимание на «нижние» уровни архитектуры, на ее фундамент, то сразу же появляются существенные нововведения инженеров NVIDIA. Первое на что необходимо обращать внимание – на графические ядра, которые ранее обозначались как потоковые процессоры (SP - Streaming Processor). Сейчас разработчики вместо привычного термина перешли на использования термина CUDA-ядер (CUDA Core). В случае графических интегральных микросхем G80 и GT200 разработчики объединяли по восемь потоковых процессоров в единые группы – потоковые мультипроцессорные SM-блоки (SM - Streaming Multiprocessor). Похожая организация сохранена и для процессоров Fermi, за тем лишь исключением, что теперь в единый блок объединяются не восемь, а тридцать два ядра. В зависимости от конкретной реализации, в основу графических процессоров NVIDIA Fermi будут входить до шестнадцати SM-блоков, состоящих из 32 CUDA-ядер, оптимизированных для работы с вычислениями общего назначения. В результате и получаются 512 вычислительных ядра, которые и являются базой для высочайшей производительности процессоров.

В дополнение к упомянутым CUDA-ядрам, в состав мультипотоковых блоков входят и дополнительные вычислительные элементы. Речь идет о блоках Special Function Unit (SFU), основная область применения которых - трансцендентальная математика и интерполяция. Впрочем, блоки SFU сложно назвать главными исполнительными элементами графического процессора. На это указывает и тот факт, что разработчики решили лишь удвоить количество этих компонентов для каждого из SM-блоков графического процессора – до четырех штук.

К сожалению, более подробную информацию об основных исполнительных компонентах архитектуры NVIDIA Fermi разработчики пока предпочли не разглашать. В данном случае за кадром остались такие элементы, как блоки растеризации, текстурной фильтрации, и многое другое, что непосредственно касается возможностей процессоров по обработке трехмерной графики. Поэтому пока практически невозможно сказать, насколько интереснее архитектура Fermi применительно к компьютерным играм по сравнению со своими предшественниками в лице GT200.

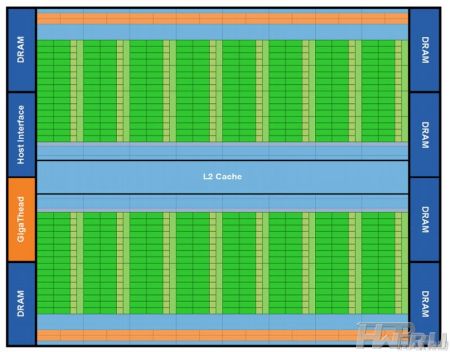

nVidia Fermi

Помимо исполнительных блоков, отвечающих непосредственно за обработку информации, каждый из SM-блоков графического процессора на основе архитектуры NVIDIA Fermi оснащается еще и блоками временного хранения данных – кэш-память. В случае видеочипов предыдущих поколений разработчики также оснащали SM-блоки кэш-памятью первого и второго уровней фиксированным объемом 24 Кб и 256 Кб соответственно. Но использовалась она лишь для хранения «текстурных» данных, к тому же, блок кэш-памяти уровня L1 распределялся между тремя потоковыми мультипроцессорными блоками. Графические процессоры следующего поколения оснащены уже универсальной кэш-памятью, причем каждому SM-блоку соответствует собственный блок кэш-памяти первого уровня. Но что самое важное, эта память является конфигурируемой. Что это означает? Каждый SM-блок имеет доступ к 64 Кб памяти, которая может быть разделена непосредственно на кэш-память первого уровня и разделяемую память, причем разделена двумя способами: 48 Кб/16 Кб, либо 16 Кб/48 Кб. Такой подход позволяет решить сразу несколько задач. Во-первых, возможность различной конфигурации кэш и разделяемой памяти означает полную совместимость с приложениями, оптимизированными для работы с графическими процессорами GT200 с их памятью объемом 16 Кб. Во-вторых, при выполнении вычислений общего назначения, специализированная традиционная «текстурная» кэш-память оказывается неэффективной – эта проблема решена в случае Fermi с ее универсальной кэш-памятью первого и второго уровней. В-третьих, возможность различной конфигурации кэш-памяти позволяет с максимальной эффективностью организовать работу программного обеспечения, оптимизированного для работы с большим объемом кэш-памяти – до 48 Кб. И последнее нововведение – увеличение объема универсальной кэш-памяти второго уровня до 768 Кб, которое позволяет существенно повысить производительность при работе с так называемыми атомарными операциями, часто используемыми при вычислениях общего назначения. Согласно заверениям разработчиков, эффективность работы повышается по сравнению с GT200 в 4 – 20 раз (!).
