Новая линейка ТВ-тюнеров Beholder. Модель Behold TV 409 FM

Введение

Компания Beholder за прошедший, 2004 год, успела зарекомендовать себя как производитель отличных ТВ-тюнеров с качественным программным обеспечением. Модель Behold TV 403 FM была признана нами ТВ-тюнером 2004 года! Казалось бы, вершина прогресса достигнута и далее некуда улучшать и без того отличный продукт. Но в феврале Beholder представила целую продуктовую линейку, состоящую из новых моделей, нацеленных каждая на свою категорию покупателей.

В этом обзоре мы поговорим о новых моделях ТВ-тюнеров Beholder и детально рассмотрим флагмана серии, модель Behold TV 409 FM. Итак, встречайте обновлённые тюнеры.

Модельный ряд Beholder

Среди производителей ТВ-тюнеров существует эдакая традиция сдвигать устаревшие модели в нижний ценовой сектор, выводя новые модели в разряд флагманов. То есть, если у вас нет денег на самые дорогие тюнеры, вам придётся покупать устаревшую модель. Да и не совсем приятно, что когда-то флагманская модель становится самой дешёвой в линейке. Компания Beholder пошла другим путём, представив целиком обновлённую линейку для различных категорий пользователей. Это означает, что как самые младшие, так и самые старшие модели будут использовать все плюсы новой серии - новую разводку платы и новый ВЧ-блок.

Характеристики ТВ-тюнеров Beholder

ТВ-тюнер

Behold TV 409 FM Behold TV 407 FM Behold TV 405 FM Behold TV 403
Фото

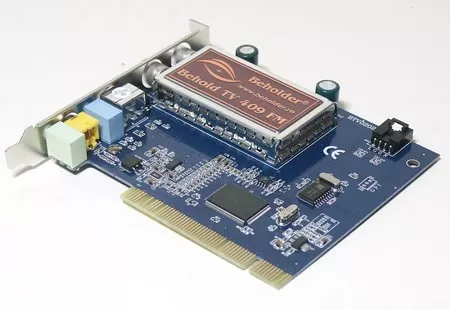

ТВ-тюнер Beholder Behold TV 409 FM

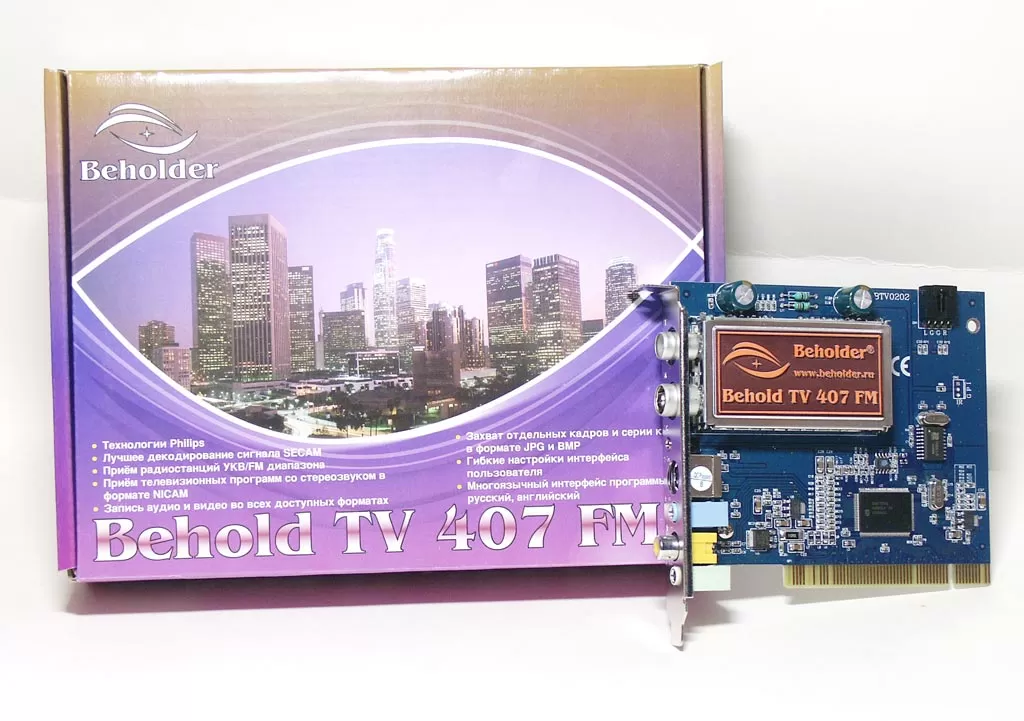

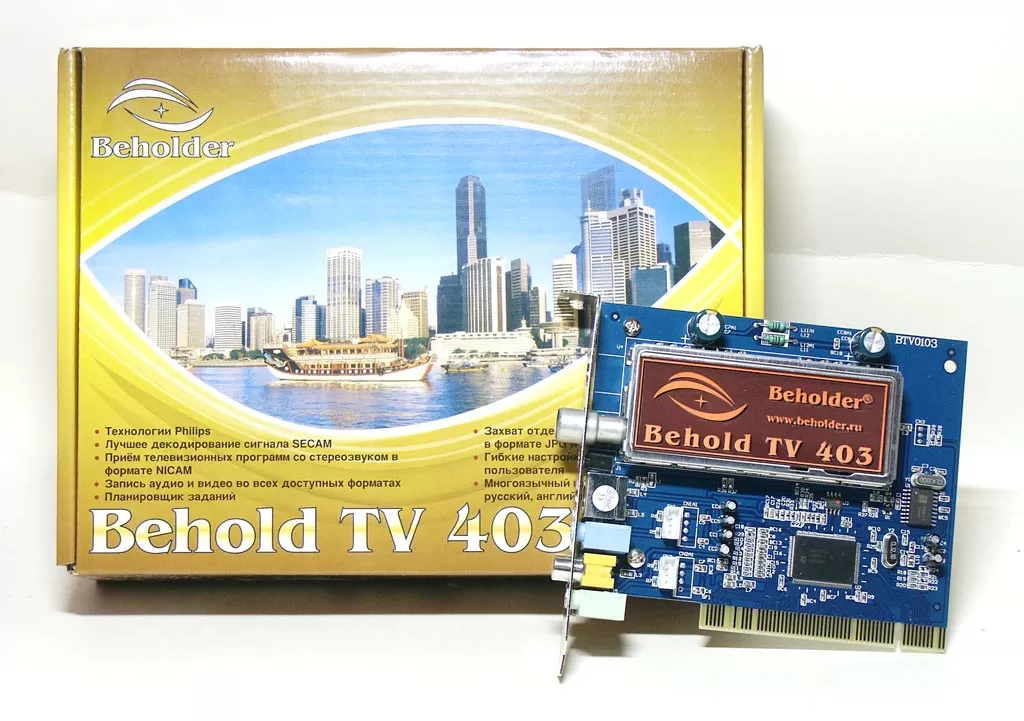

ТВ-тюнер Beholder Behold TV 407 FM ТВ-тюнер Beholder Behold TV 407 FM ТВ-тюнер Beholder Behold TV 403
Поддерживаемые стандарты вещания PAL/SECAM/NTSC PAL/SECAM/NTSC PAL/SECAM/NTSC PAL/SECAM/NTSC
ВЧ-блок Philips MK3 MK3 MK3 MK2
Новая разводка PCB Да Да Да Нет
Встроенный FM-тюнер Да Да Да Нет
Чип Philips SAA7135HL Philips SAA7134HL Philips SAA7130HL Philips SAA7134HL
Поддержка стерео звука в формате NICAM Да Да Нет Да
Аудио АЦП 48/32 КГц 32 КГц Нет 32 КГц
Поддержка функции Virtual Surround Да Нет Нет Нет
Поддержка функции TimeShift Да Да Да Да
Аудио стандарты ТВ Autodetect
BG/DK/I/L Mono
BG/DK A2 Stereo
BG/DK/I/L NICAM 728 Stereo
BG/DK/I/L Mono
BG/DK A2 Stereo
BG/DK/I/L NICAM 728 Stereo
BG/DK/I/L Mono BG/DK Mono
BG/DK A2 Stereo
BG/DK NICAM 728 Stereo
Рекомендованная розничная цена, USD 66 60 55 49

Как видно, в новой линейке появились три модели на новом ВЧ-блоке Philips MK3 и одна - Behold TV 403, которая представляет собой аналог Behold TV 403 FM, но без FM-тюнера, на старой печатной плате и с блоком TCL MKII. Теперь давайте посмотрим на функциональные отличия моделей друг от друга.

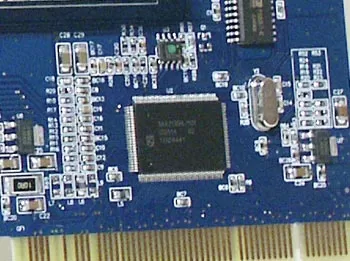

Начнём с чипсетов. В линейке тюнеров Beholder имеются модели только на чипах Philips SAA7130HL, SAA7134HL и SAA7135HL. Чем же отличаются они между собой? Самый младший 9-битный SAA7130HL не имеет встроенного АЦП звука и не позволяет принимать стереозвук в формате NICAM. Это базовое решение для недорогих плат ТВ-приёма.

Следующее поколение - SAA7134HL, уже хорошо известно на рынке. Это чип, поддерживающий приём каналов со стерео звуком формата NICAM. В дополнении к этому чип имеет встроенный АЦП, что позволяет ему передавать звук по PCI шине и автоматически настраивать уровень аудио на выходе.

Модификация SAA7135HL в дополнении ко всем возможностям SAA7134HL имеет звуковой АЦП с поддержкой частоты дискретизации 48 КГц. Это означает, что при записи видео с эфира, ТВ-тюнер сам сможет производить оцифровку звука с качеством, сравнимым с качеством CD-Audio. Вы так же можете использовать ТВ-тюнер для высококачественного захвата видео и звука с домашней аппаратуры. Например, с видеомагнитофона. Но ещё важнее то, что SAA7135HL имеет встроенный сигнальный процессор с поддержкой звуковых эффектов, позволяющих ему из моно сигнала получать виртуальное стерео или даже surround-звук. Вы так же получаете контроль за тембром звука и уровнем громкости декодера. В принципе, трудно сказать, насколько востребованными являются эти опции для домашнего ТВ-тюнера, но в этом мы постараемся разобраться в процессе тестирования.

Новый ВЧ-блок Philips MK3, применённый компанией Beholder в своих новинках, ставит модели Behold TV 409 FM, 407 FM и 405 FM в один ряд с тюнером AverMedia Studio 307. Philips MK3 - это ВЧ-блок последнего поколения, позволяющий принимать телевизионные каналы с более высоким качеством. Обратите внимание, Beholder использует оригинальные ВЧ-блоки Philips, а не китайские аналоги на базе компонентов Philips.

ТВ-тюнер Beholder Behold TV 409 FM

Видимо, инженерам компании Beholder сильно импонировал тюнер AverMedia Studio 307, так как они решили отказаться от использования на плате электролитных конденсаторов. Большие круглые конденсаторы имеют свойство стареть и занимают слишком много места на плате. Отказавшись от них, появилась возможность за счёт более мелких элементов установить на плату целых три интегральных стабилизатора питания для чипа Philips. Один - для ВЧ-блока и два для аналоговых и цифровых цепей чипа Philips. По утверждению разработчиков, дополнительная стабилизация напряжения по всем входам питания чипа должна дать положительный эффект в тех случаях, когда ТВ-тюнер устанавливается в старые компьютеры. Ведь в компьютерах с устаревшими блоками питания и материнскими платами, качество напряжения на PCI шине зачастую оставляет желать лучшего. В этих случаях чувствительные ТВ-тюнеры будут давать неважное качество изображения. Новые Beholder-ы готовы работать в любых компьютерах.

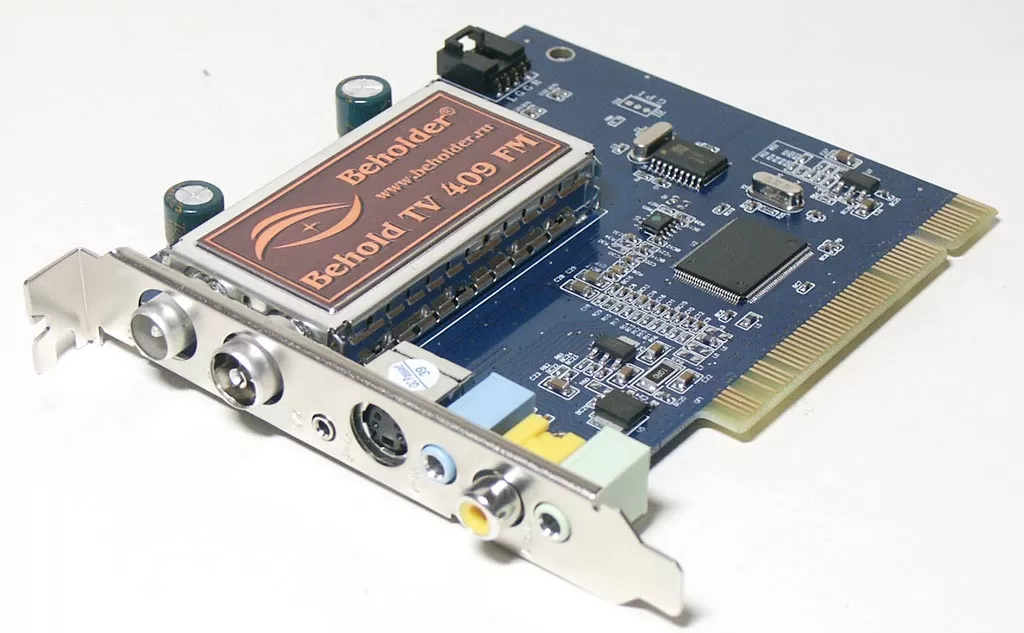

ТВ-тюнер Beholder Behold TV 409 FM

Но всё же на плате присутствуют два электролитических конденсатора, используемых в фильтре питания ВЧ-блока. Стабилизация по питанию ВЧ-блока - эдакая визитная карточка тюнеров Beholder, помогающая всегда подавать на чувствительный ВЧ-блок качественное напряжение.

Ещё одна приятная особенность новых ТВ-тюнеров - это 4-контактный MPC-разъём для подключения платы к звуковой карте по внутреннему линейному выходу. На предыдущих тюнерах Beholder эти разъёмы были установлены не столь удобно. Кстати, теперь в комплекте с тюнерами поставляются и аудио кабели для подключения ТВ-тюнера через внутренний линейный вход.

В дополнении скажем, что для всей линейки ТВ-тюнеров Beholder используются одни универсальные драйверы и одно универсальное программное обеспечение, что облегчает его обновления как для разработчиков, так и для пользователей. Ну а теперь перейдём к рассмотрению непосредственно нового ТВ-тюнера, модели Behold TV 409 FM, флагмана линейки.

Behold TV 409 FM

Модель Behold TV 409 FM, построенная на базе чипа Philips SAA7135HL, возглавляет линейку ТВ-тюнеров Beholder.

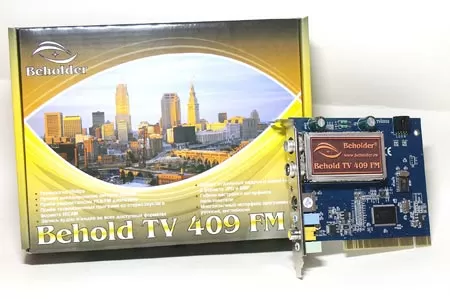

ТВ-тюнер Beholder Behold TV 409 FM

Он поставляется в небольшой картонной упаковке, все надписи на которой выполнены на русском языке. Внутри упаковки, кроме самой платы ТВ-тюнера, находятся:

  • Пульт дистанционного управления

  • Датчик пульта ДУ

  • 3.5 мм аудио кабель для подключения тюнера к звуковой карте через внешний порт

  • 4-контактный аудио кабель для подключения тюнера к звуковой карте через внутренний порт

  • Радио антенна

  • Компакт-диск с драйверами и утилитами

  • Компакт-диск с полной версией программы InterVideo WinDVD Creator

  • Руководство по установке на русском языке

  • Две батарейки для пульта ДУ

Комплект поставки одинаков для всех новых ТВ-тюнеров. С той лишь разницей, что с моделями без встроенного FM-тюнера не поставляется радио антенна за ненадобностью.

Характеристики Behold TV 409 FM

ТВ-тюнер
  • 9-битный аудио/видео декодер
  • Приём телевизионных программ метрового и дециметрового диапазона волн
  • Оконный и полноэкранный режимы работы
  • Гибкие методы поиска и настройки TV-программ
  • Сортировка списка TV-программ
  • Просмотр телевизионных программ со стереозвуком в формате A2/NICAM
  • Индивидуальные настройки параметров каждого телевизионного канала
  • Просмотр видео с VHS (Композитный) и S-VHS видеовходов
  • Индивидуальные настройки параметров для режимов "Вход Composite" и "Вход S-Video"
  • Встроенное OSD меню
  • Поддержка TV-программы формата JTV
  • Удвоение частоты кадров при просмотре
  • Обработка изображения с использованием встроенных фильтров удаления эффекта "расчески", удаления шума и увеличения резкости
  • Поддержка дополнительных встраиваемых модулей - плагинов
  • Поддержка функции сдвига во времени (TimeShift) в режимах TV и FM
  • Многоканальный предварительный просмотр каналов

FM-тюнер

  • Приём УКВ/FM радиостанций в стандартном и расширенном диапазоне
  • Прослушивание станций FM-диапазона в режиме стерео
  • Гибкие методы поиска и настройки радиопрограмм
  • Сортировка списка радиостанций
  • Индивидуальные настройки частоты, типа аудиосистемы, громкости и аудиобаланса для каждой радиостанции

Запись

  • Запись видео в формате AVI, MPEG1, MPEG2 и DVD с использованием любых установленных в системе кодеков
  • Обработка изображения в процессе записи
  • Запись с разбиением файла на сегменты заданного размера
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48кГц
  • Сжатие звука с использованием установленных в системе аудиокодеков
  • Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768х576
  • Отображение детальной информации о процессе записи
  • Сохранение индивидуальных настроек для записи AVI, MPEG, WAV, BMP и JPEG
  • Запись по расписанию
  • Поддержка режимов энергосбережения Windows

Сервисные функции

  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo, Virtual Dolby Surround
  • Встроенный аппаратный двухполосный эквалайзер
  • Персональная настройка кнопок пульта дистанционного управления
  • Персональная настройка горячих клавиш мыши и клавиатуры
  • Индивидуальная настройка индикатора панели управления и OSD меню
  • Использование "Агента" для запуска программы с пульта ДУ
  • Планировщик заданий
  • Таймер на выключение
  • Русифицированный телетекст
  • Многоязычный интерфейс - Русский, Английский
  • Работа под операционными системами Windows 98SE/ME/2000/XP

Спецификация

  • Видео стандарты

    • TV: Autodetect, SECAM (50), PAL (50)
    • S-VHS/VHS: Autodetect, SECAM (50), PAL (50), PAL 60 (60), NTSC M (60), NTSC M Japan (60)
  • Аудио стандарты
    • TV: BG/DK/I/L Mono, BG/DK A2 Stereo, BG/DK/I/L NICAM 728 Stereo
    • FM: CCIR-стерео
    • S-VHS/VHS: Стерео
  • Входы
    • TV-антенна: Вход для подключения TV-антенны
    • FM-антенна: Вход для подключения радиоантенны
    • VHS-вход: Видеовход для подключения источника композитного видеосигнала
    • S-VHS-вход: Видеовход для подключения источника S-VHS видеосигнала
    • Аудиовход 1: Линейный вход для подключения внешнего источника звука
    • ИК-датчик: Вход для подключения ИК-датчика пульта ДУ
  • Выходы
    • Аудиовыход 1: Линейный выход на внешний приёмник звука
    • Аудиовыход 2: Линейный выход на внутренний приёмник звука

Я никогда не устану повторять, что большая часть возможностей ТВ-тюнера - заслуга программного обеспечения, но это вовсе не означает, что мы не должны рассматривать аппаратную составляющую тюнеров. Посмотрим же на Behold TV 409 FM снаружи.

ТВ-тюнер Beholder Behold TV 409 FM

Небольшая печатная плата синего цвета, практически "голая", без торчащих конденсаторов (их места заняли современные бескорпусные элементы). Как мы уже упоминали выше, это позволило установить дополнительные стабилизаторы по питанию чипа Philips SAA7135HL, а кроме того теоретически подобный монтаж считается более качественным. Сравните платы Behold TV 409 FM и Behold TV 403 FM:

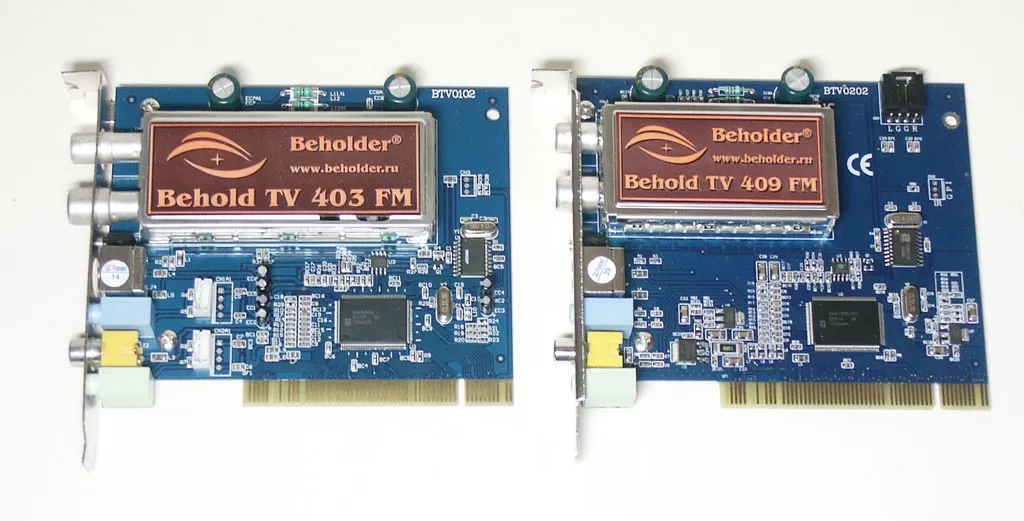

ТВ-тюнер Beholder Behold TV 409 FM

Новый ВЧ-блок Philips MK3 по своим размерам меньше, чем используемый на Behold TV 403 FM.

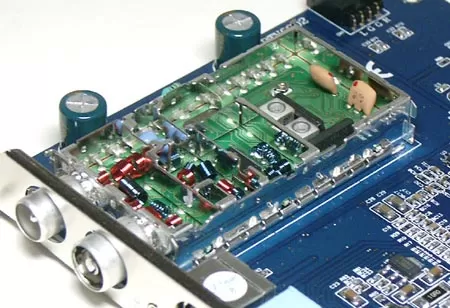

ВЧ-блок Philips MK3

Внутри ВЧ-блока царит минимализм - минимум элементов, ни одного электролитического конденсатора, очень аккуратный монтаж и тоненькие дорожки. По крайней мере внешне, качество сборки ВЧ-блока Philips MK3 очень далеко ушло от блоков TCL. Посмотрим, как это скажется на качестве приёма, что для нас намного важнее.

Программное обеспечение

Одновременно с выходом новых моделей ТВ-тюнеров компания Beholder выпустила и новую  версию своего программного обеспечения Behold TV. Мы уже ни раз писали об этой уникальной программе, благодаря которой вы можете использовать специальные подключаемые модули для повышения качества картинки, добавления визуальных эффектов и даже использования ТВ-тюнера в качестве платы для видеонаблюдения. Вы можете ознакомиться с нашими обзорами программы Behold TV в этих статьях:

Чтобы ещё раз не повторять пройденный материал, мы лучше обратим внимание на новые возможности, появившиеся в программе благодаря использованию чипа Philips SAA7135HL.

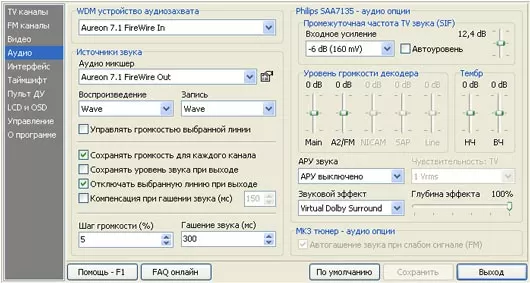

Программное обеспечение Behold TV 3.53

Теперь уровень громкости аудио декодера можно выставлять для разных каналов - для основного, А2/FM, канала NICAM, SAP, LINE. Так же появилась возможность настройки тембра высоких и низких частот. Всё это - лишь часть новых возможностей чипа SAA7135HL.

Звуковые эффекты - новая особенность чипа SAA7135HL, которая наверняка придётся по вкусу не только начинающим аудиофилам, но и обычным пользователям. Что же это такое? Давайте попытаемся разобраться вместе. Наше отечественное телевещание очень оперативно реагирует на всё что угодно, кроме как на появление новых стандартов. Одного только стерео звука пришлось ждать ну очень долго, а во многих регионах он до сих пор так и не появился.

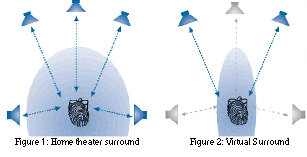

Virtual Dolby Surround позволяет получить объёмный звук из обычных стерео колонок. Вообще, сегодня существуют много средств достижения объёмности звучания обычными стерео динамиками. Есть среди них программные и аппаратные. При наличии звуковой карты с поддержкой Sensaura 3D подобные эффекты можно получить и на обычном ТВ-тюнере, но тогда они будут касаться не только телепрограмм, но и MP3 файлов и игр.

Вообще, все подобные виртуальные улучшения звука за счёт функций HRTF (head-related transfer functions) имеют одну неприятную особенность - от долговременного прослушивания такого объёмного звука начинаешь уставать, а голова начинает болеть. Так что постоянно пользоваться ей не советуем. Кстати, многие современные дорогие телевизоры поддерживают Virtual Dolby Surround, так что теперь ТВ-тюнер становится в один разряд с дорогой домашней техникой.

Philips Incredible Mono - создаёт псевдо-стерео звучание для обычного моно-канала. Так как почти все телевизионные каналы транслируются с моно-звучанием, то эта функция будет очень полезной.

Philips Incredible Stereo - дополнительно расширяет стерео базу звука, придавая настоящий объём. Очень приятно использовать этот эффект не только с музыкальными каналами, но и с радио трансляциями.

Ещё раз повторюсь - указанные функции реализованы посредством самого декодера SAA7135HL, но их же можно получить и с помощью звуковой карты, поддерживающей Sensaura 3D или другие алгоритмы улучшения звука.

А что же до частоты дискретизации? Новый чип поддерживает частоты 32, 44.1 и 48 КГц. Причём, программное обеспечение Behold TV позволяет делать записи с эфира с частотой 48 КГц, то есть с максимальным качеством.

Запись с частотой дискретизации 48 КГц

Скептики могут сказать, что абсолютно бесполезно записывать телепередачи с частотой дискретизации выше 32 КГц, ведь тюнер будет писать звук с более высоким качеством, чем он передаётся. Позволю себе с ними не согласиться. Прежде всего, поддержка частоты 48 КГц более удобна при дальнейшей обработке фрагментов. Например, если вы планируете записывать видео в формате DVD для домашней коллекции, то вам придётся использовать частоту 44.1 или 48 КГц. И согласитесь - лучше сразу записать в 48 КГц, чем конвертировать 32 КГц в 44.1 или 48 КГц. Ещё один вариант использования встроенного звукового АЦП чипа Philips SAA7135 - это захват видео с внешних источников, например, с Hi-Fi видеомагнитофона. В этом случае, возможно, удастся избежать потерь синхронизации аудио и видео потоков, которая могла бы произойти при захвате видео через ТВ-тюнер, а звука - через аудио плату.

Интерфейс программы Behold TV остался без изменений с третьей серии. Панель управления можно "развернуть" чтобы получить доступ к настройкам каждого канала.

Программа BeholdTV

Здесь можно изменять не только громкость, яркость, контрастность, насыщенность, резкость и уровень видеоусиления, но и изменять размеры и положение видео в окне, чтобы, например, избавиться от чёрных "бордюров". Таким образом, практически все необходимые пользователю функции выведены здесь на панель управления, так что нет нужды постоянно заходить в настройки программы.

Тестирование, впечатления и выводы

Для тестирования мы использовали компьютер, собранный на базе платформы Shuttle SB75G2, как наиболее сбалансированное, стабильное и производительное решение, качество компонентов которого практически исключает возникновение наводок на аналоговую аппаратуру.

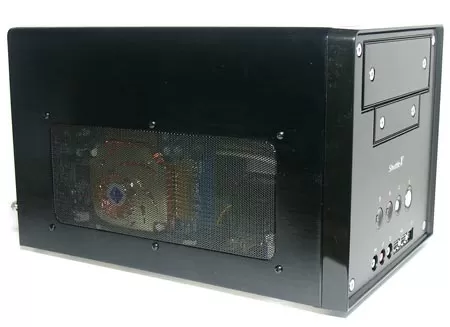

Shuttle SB75G2

  • Процессор - Intel Pentium4 2.8C
  • Память - 2x256 Мб DDR400
  • Жёсткий диск - Maxtor DiamondMax 9 Plus (7200 RPM, S-ATA)
  • Видеокарта - Albatron GeForce FX 5700
  • Операционная система - Windows XP Professional SP2 (Rus)

Из доступных на стационарной антенне 16 каналов, ТВ-тюнер Behold TV 409 FM поймал все 16. Естественно, нас интересовало сравнение качества 403-й модели и 409-й, чтобы оценить преимущества нового ВЧ-блока Philips MK3. Однако, чтобы увидеть разницу, пришлось переключаться на каналы с плохим качеством вещания. Здесь действительно новый ВЧ-блок оказывается лучше приспособленным для нашего вещания. Но вообще-то, разница изображения невысокая. К приёму стерео звука претензий не было: как и положено, каналы ОРТ и MTV со стереозвуком в формате NICAM.

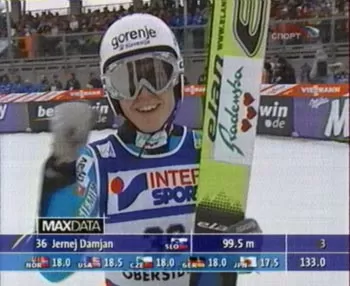

Качество приёма канала "Спорт"

Тогда было принято решение проверить оба тюнера на комнатной антенне, в более жёстких условиях. Основной задачей было сравнить два тюнера, а точнее их ВЧ-блоки. И только на комнатной антенне удалось увидеть разницу.

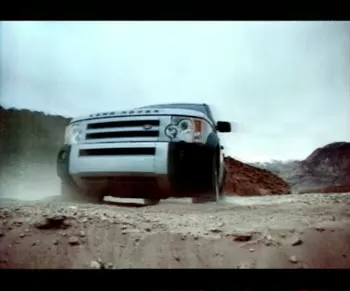

Качество приёма канала "НТВ"

Обратите внимание на правое зеркало заднего вида автомобиля - возле него явно видна тень, появившаяся в результате приёма отражённого сигнала. С помощью дополнительных программных модулей, загружаемых с сайта компании Beholder, можно избавиться от этого неприятного эффекта многолучевого приёма, но мы специально не применяли дополнительных фильтров, чтобы показать картинку "как есть".

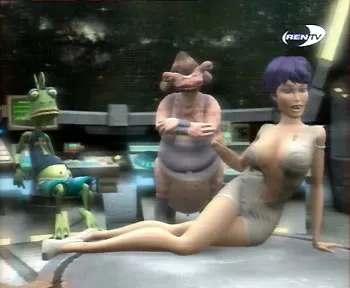

Качество приёма канала "Ren-TV"

Да, действительно новый ВЧ-блок Philips SAA7135HL имеет свои преимущества над блоками TCL, но чтобы разглядеть эти преимущества, нам пришлось очень постараться. Конечно, здесь сказывается и качество вещания: где-то разницы в картинке не будет и вовсе, а где-то она будет заметна сразу и невооружённым глазом. Одно ясно точно - блок Philips MK-3 не хуже, а в некоторых случаях лучше, чем блоки TCL.

Для тестирования мы использовали компьютер, собранный на базе Shuttle SB75G2, наиболее стабильной платформы. А это значит, что компьютер был лишён помех по питанию. И визуально разницы в качестве картинки, вызванной дополнительной фильтрацией питания декодера Philips SAA7135HL не было. Я бы с радостью сравнил два ТВ-тюнера Behold TV 403 и Behold TV 409 на старом компьютере, но старья не держим...

Выводы

Говорят, что лучшее - враг хорошего. Действие этой поговорки я испытал на себе, когда пытался найти разницу в качестве между Behold TV 409 FM и Behold TV 403 FM. Оба этих тюнера имеют великолепное качество приёма и отображения телепрограмм на экране компьютера и трудно сказать, что один из них лучше другого.

Однако, разница была замечена и теперь ни по качеству, ни по конструкции, ни по характеристикам модель Behold TV 403 FM не может быть лидером. Лучший ТВ-тюнер стал ещё лучше. И без сомнений он заслуживает награду "Выбор редакции".

Теперь, что касается остальных моделей Behold TV? Модели 409 FM, 407 FM и 405 FM построены с использованием одинаковой разводки платы и одинаковых ВЧ-блоков, а значит качество приёма и картинки на них будет идентичное и выбирать тюнер для дома надо будет исходя из финансовых возможностей и востребованности функций, за которые вы платите.

Если вы не терпите компромиссов и готовы переплатить, чтобы получить все функции, в том числе запись звука с частотой 48 КГц, то Behold TV 409 FM не покажется вам дорогим: цена в районе 66$ за столь мощную модель кажется несущественной.

Но если лишние 5-6$ лучше потратить на что-нибудь другое, то подумайте, будете ли вы хранить записи "фабрики звёзд" на DVD? Если нет, то вам и не нужна запись в 48 КГц, достаточно будет 32 КГц. А что касается функций по улучшению моно- и стерео- звуков, то наверняка ваша звуковая карта поддерживает 3Dзвук и технологии Sensaura3D. Но даже если нет - в любом случае лучше слушать моно-звук на качественной акустике, чем стерео на китайских пластиковых пищалках.

Не во всех регионах телепрограммы транслируются со стерео звуком. К сожалению, так будет ещё ни год и не два... За это время мир компьютеров изменится и наверняка вы уже замените свой системный блок на новый. Модель Behold TV 405 FM при своей демократичной цене в 55$ найдёт широкое распространение в регионах России.

Что же касается модели Behold TV 403, то это странный сегмент. С одной стороны, очень низкая цена в 49$, с другой - поддержка стерео звука NICAM и встроенный звуковой АЦП. Вот лично я не люблю радио, но всё равно купил бы полноценную модель с FM-приёмником, "чтоб была". Хотя, это стоило бы мне дополнительных денег, но я не жадный.

Ну что же, будем ждать, чем в следующий раз удивит нас компания Beholder.

Официальный русскоязычный сайт компании "Beholder" - www.beholder.ru

Михаил Дегтярёв (aka LIKE OFF)
20/02.2005


.
