Обзор и доработка корпуса Fractal Design Focus G - внедряем антикризисный план

Я придерживаюсь принципа, что любой хороший компьютер, будь то NAS, медиацентр, игровую машина или рабочая лошадка, начинается с корпуса, а за корпусом стоит идея сборки, ведь без неё любая конфигурация превратится лишь в простое втыкание разъёмов в порты, и никакой романтики. Сегодня мы бросим вызов самой Системе, доказав, что нам не страшен кризис - мы соберём "конфетку" в бюджетном но нереально классном корпусе!

Большие чёрные корпуса с недавних пор вызывают у меня антипатию, и хотя я не являюсь поклонником RGB, очень хочется добавить в жизнь ярких красок, и для этой сборки я хочу нечто яркое, воздушное и современное.

Какие требования я предъявляю к антикризисному корпусу:

  • Нижнее расположение блока питания
  • Место для установки двух 240-мм СВО: для процессора сейчас и в будущем - для видеокарты
  • 5.25-дюймовые отсеки для корзин под SSD или украшений
  • Фильтры для вентиляторов
  • Никаких дверок/шторок на лицевой панели
  • Цена, цена и ещё раз цена

Что не нужно для современного антикризисного корпуса?

Отсеки для 3.5-дюймовых HDD - так как для больших объёмов данных люди придумали NAS-ы. В лучшем случае в корпус будет установлена корзина на 6-8 SSD с горячей заменой, поэтому фронтальная панель по моему мнению должна быть открыта.

Отсеки для внутренней установки SSD особо не актуальны, потому что все современные материнские платы имеют слоты Ultra M2, и в минимальной конфигурации этих накопителей достаточно для Windows, софта и игр, а фотки и фильмы - на NAS-е. Если первоначально в компьютере не будет традиционных SSD/HDD и видеокарт, то в принципе и на системе укладки кабелей можно сэкономить: конечно, какие-то идеи от производителя по скрытию проводов только приветствуются, но и без такой роскоши как у NZXT H700i можно попрятать все кабели с глаз долой.

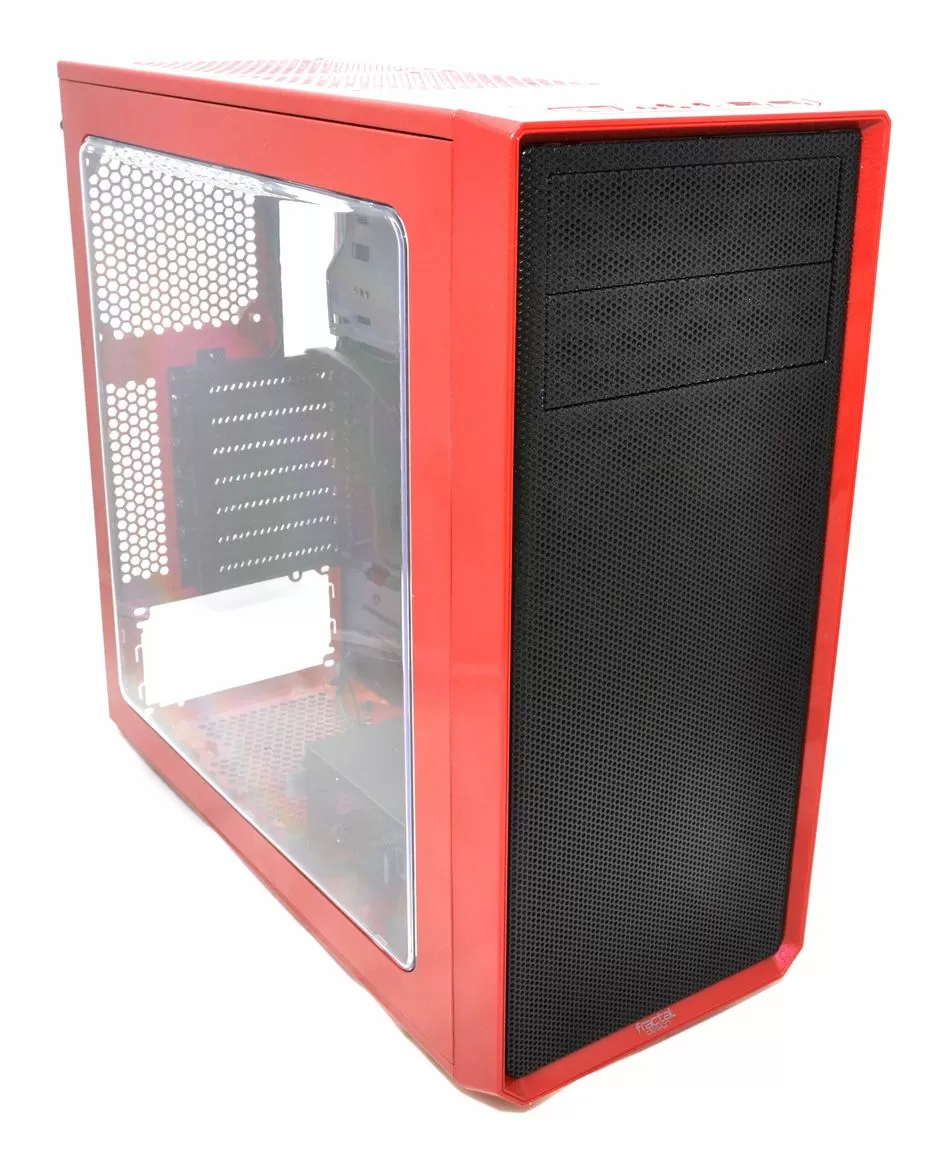

Из доступных корпусов я выбираю Fractal Design Focus G в расцветке Mystic Red, и делаю это исключительно из-за покраски. Красный цвет сейчас в моде, и походив пару месяцев с красным смартфоном Oppo F7, я скажу, что даже грязный и залапанный он выглядит лучше, чем чистый жёлтый или серебристый. А ещё красный - это корпоративный цвет AMD, поэтому данный корпус с точки зрения символизма идеально подойдёт под сборку на AM4.

Это сравнительно небольшой корпус для плат формата ATX/mATX/mini-ITX. Конечно, мощную E-ATX в него не поставишь, но этого и не требуется. Максимальная длина видеокарты - 380 мм, то есть практически любая игровая плата должна влезть без проблем. Размеры корпуса составляют 205х444х464 мм, а вес - всего 4.5 Кг.

Я никогда не видел качественно покрашенного алюминиевого корпуса. Воронение или чернение на алюминии ещё как-то держится, противостоит царапинам и медленно выцветает, а вот яркие цвета не приживаются. Материал, из которого изготовлен Fractal Design Focus G - это сталь толщиной 0.5 и 0.6 мм.

Охлаждение

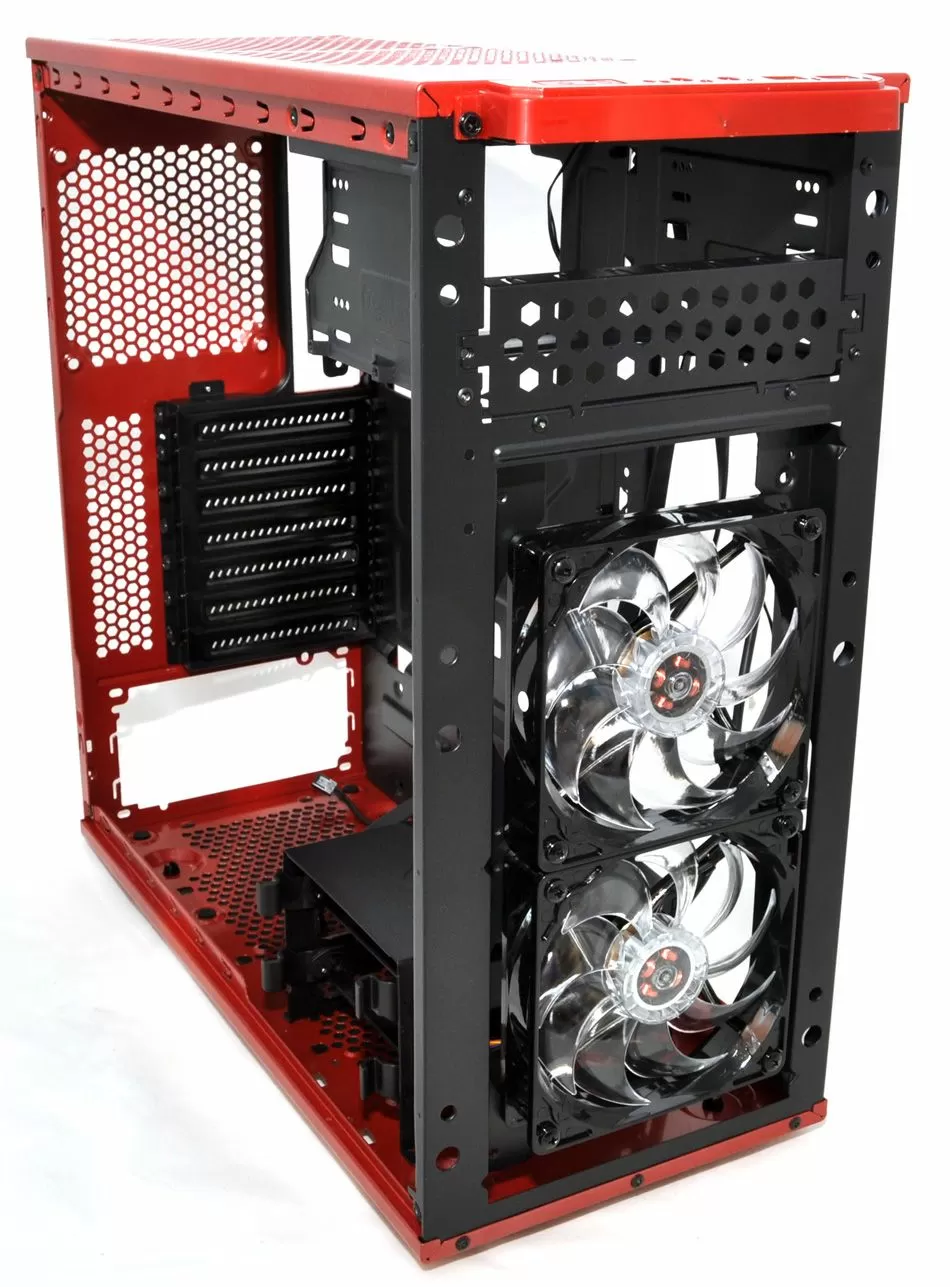

У Fractal Design Focus G в стандартной комплектации спереди установлены два 120-мм LED-вентилятора (1200 RPM, 71 CFM, Sleave Bearing), которые загадочно просвечивают сквозь чёрную решётку на лицевой панели. В случае использования жидкостного кулера, эта парочка отправится в мусорный ящик, ведь от бюджетного корпуса мы не ожидаем чудодейственных бесшумных вентиляторов, а вот в СВО они вполне могут вполне устроить по качеству и уровню шума. Комплектные вентиляторы имеют 3-контактные разъёмы питания, и в общем-то это ещё одна причина не рассматривать их всерьёз.

Из-за того, что мощность десктопных процессоров пока ещё принято удерживать на уровне до 95 Вт, а у видеокарт тепловой пакет запросто переваливает через 250 Вт, то верхние посадочные места под вентиляторы можно зарезервировать для жидкостного кулера видеокарты, если она потребуется, ведь как показал наш тест NZXT Kraken X62, водянки с двумя вентиляторами хватит чтобы кратно снизить температуру GPU. Но нужно иметь ввиду, что в Focus G наверх можно установить только 240-мм радиатор СВО, и в зависимости от расположения компонентов материнки, следует убедиться, что «водянка» не упрётся в радиаторы модулей памяти.

Всего во Fractal Design Focus G имеется 6 мест для вентиляторов:

  • 2х фронтальных 120-140 мм
  • 2x на крышке 120-140 мм
  • 1x сзади 120 мм
  • 1x снизу 120-140 мм

Максимальная высота процессорного кулера - 165 мм.

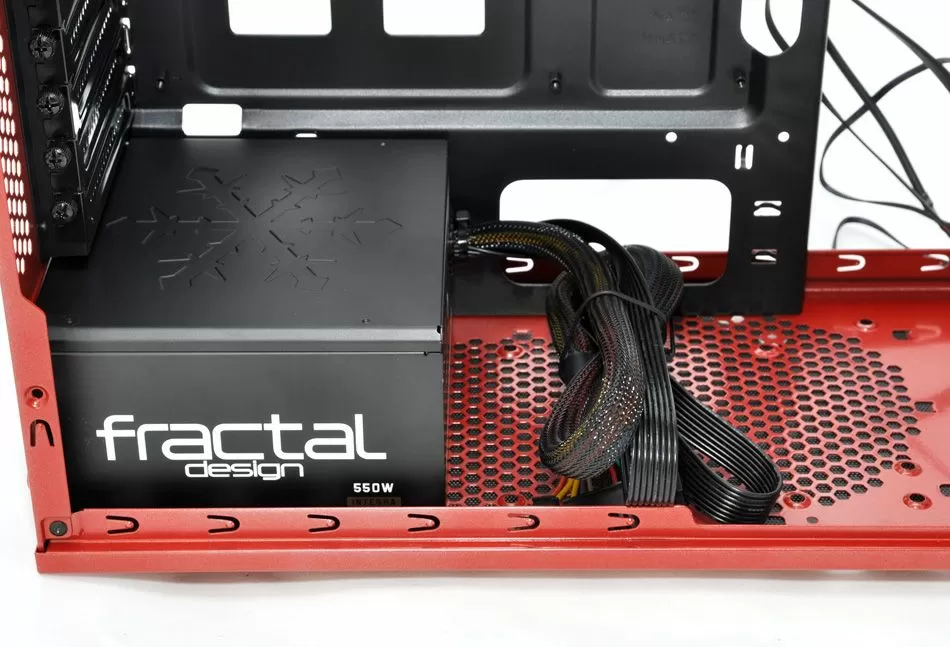

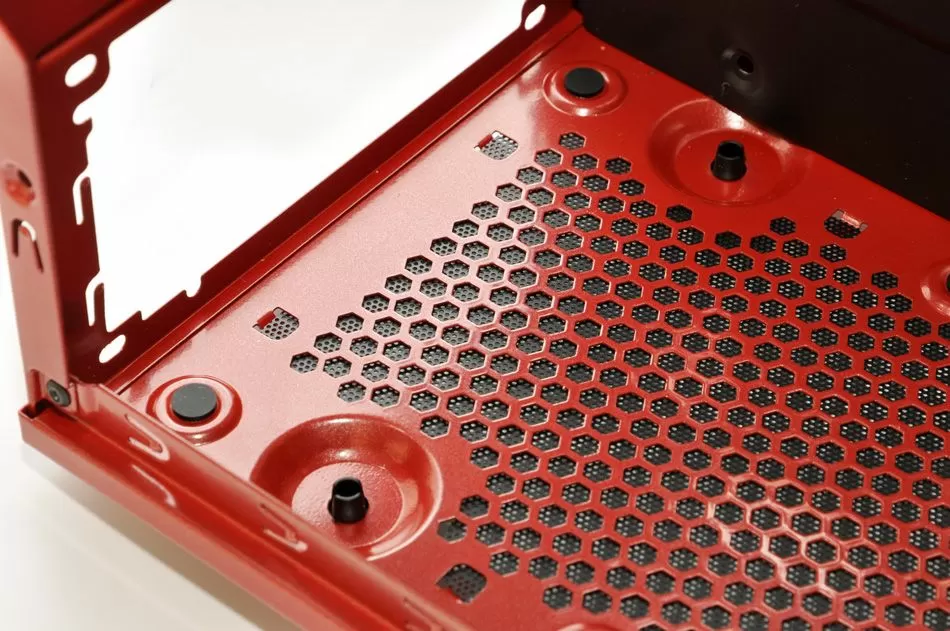

Посадочные места для донного вентилятора и блока питания чуть приподняты над поверхностью решетки, чтобы снизить паразитное звучание, возникающее при слишком близком расположении крыльчатки к сетке, а для установки блока питания используются резиновые подушечки.


Fractal Design Focus G имеет огромное окно, сквозь которое виден и блок питания, и лотки для HDD, и даже радиаторы водяной системы охлаждения. Версии без окна не предусмотрено, а само оно сделано из тонкого плексигласса и не отличается высоким качеством - в нашем тестовом корпусе на нижнем правом углу окошка отчётливо были заметны наплывы.

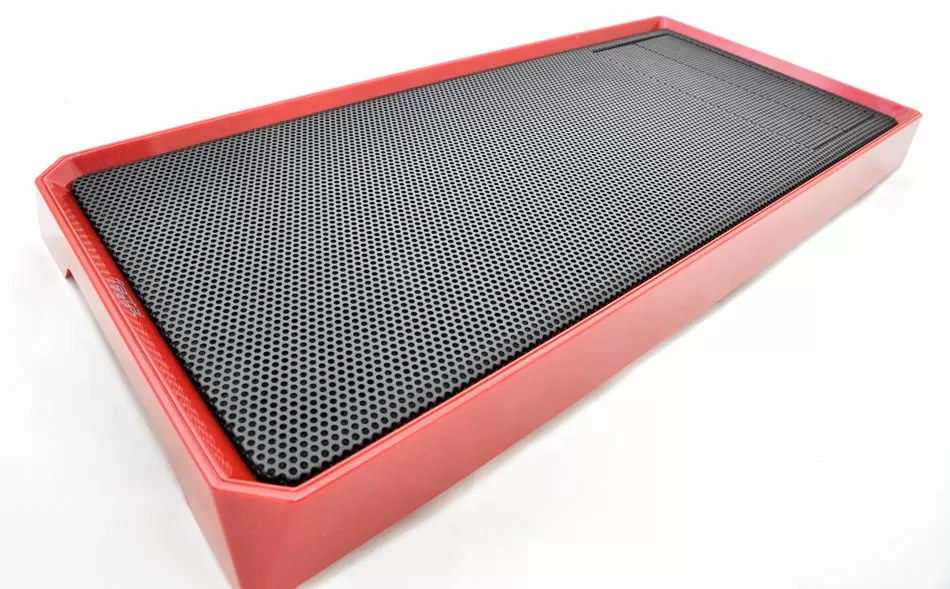

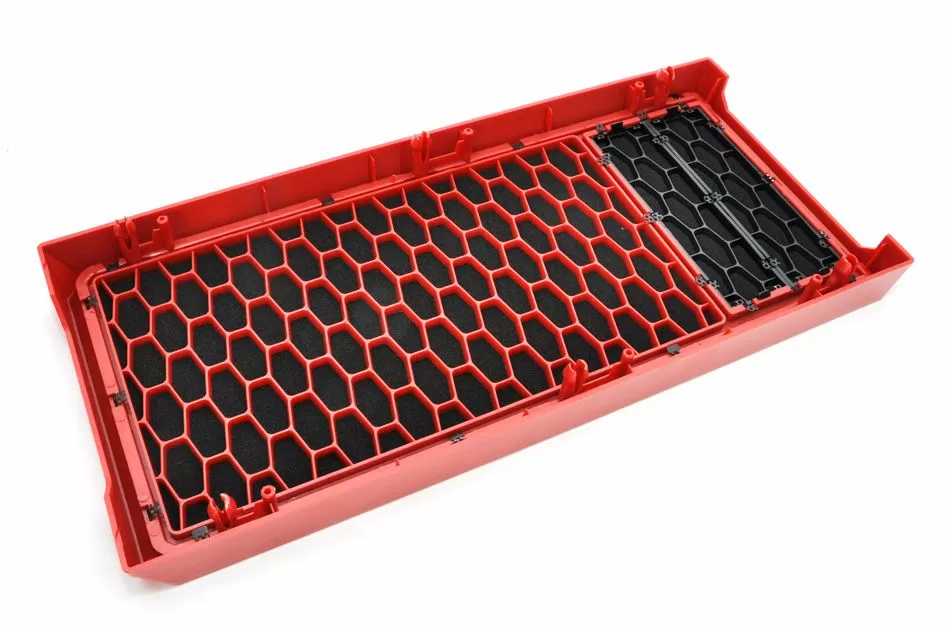

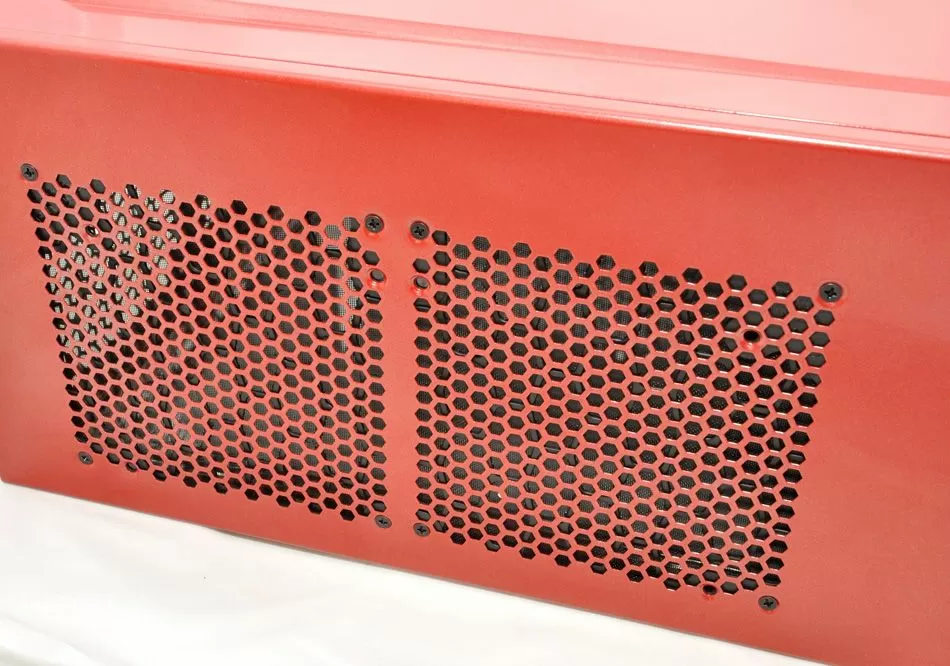

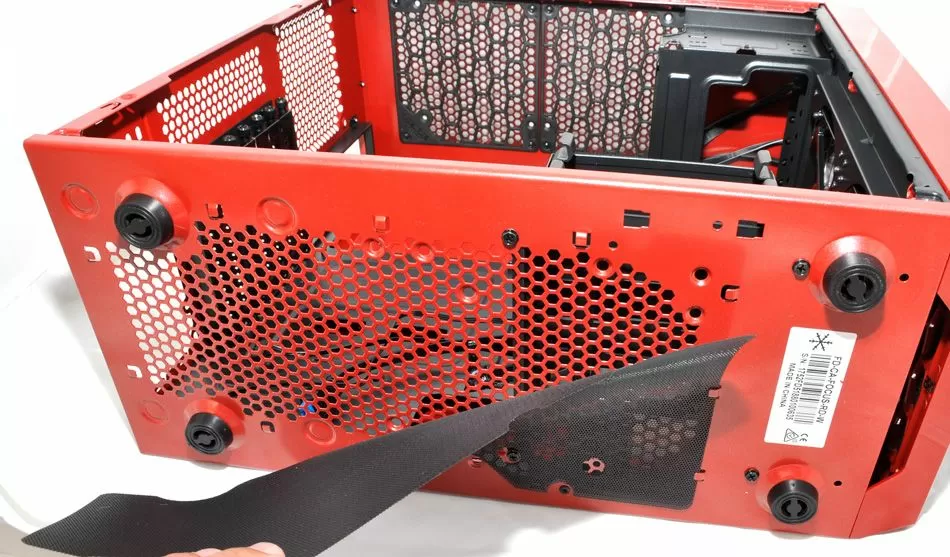

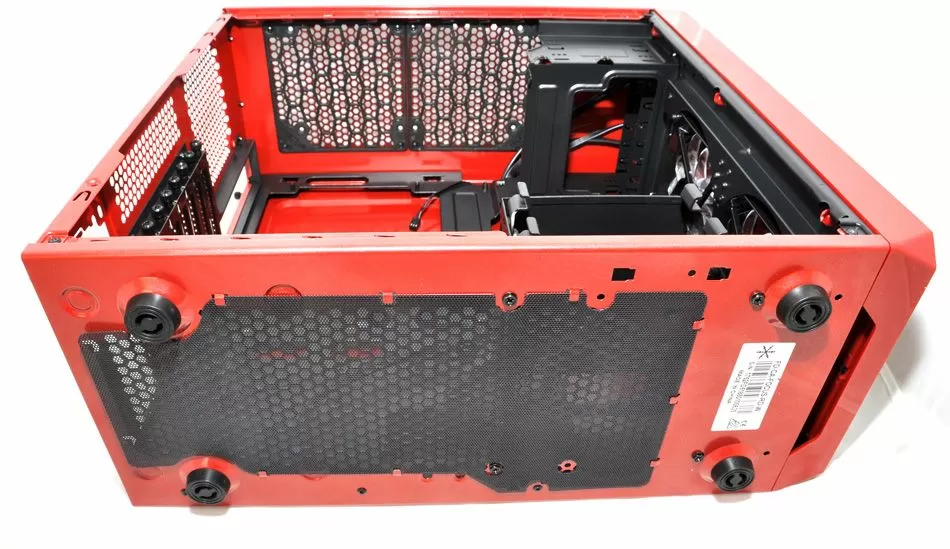

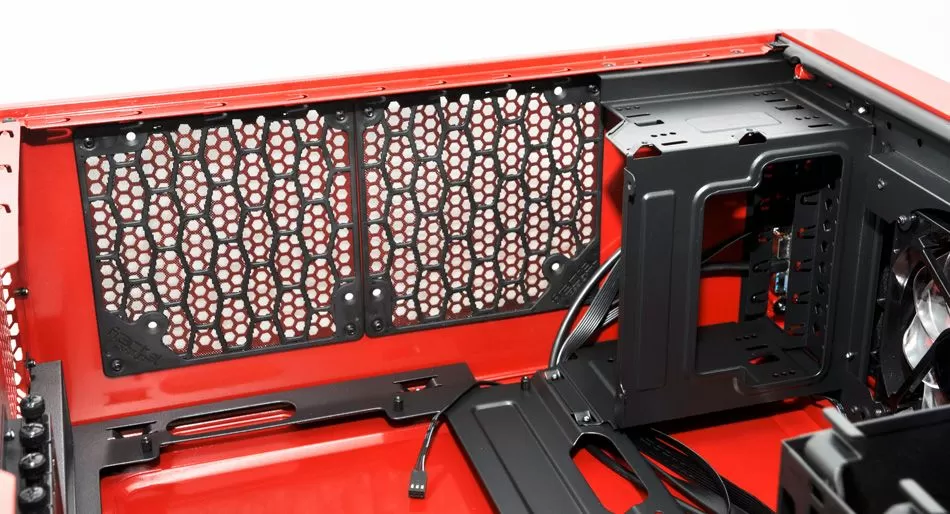

Нижний фильтр легко снимается и чистится без разборки корпуса, фильтры на крышке придётся откручивать изнутри, а фронтальный и вовсе интегрирован в лицевую панель, через которую воздух может и не поступать, находя себе дорогу в обход, снизу лицевой панели. Максимальная высота процессорного кулера - 165 мм, то есть любая современная «башенка» влезет без проблем.

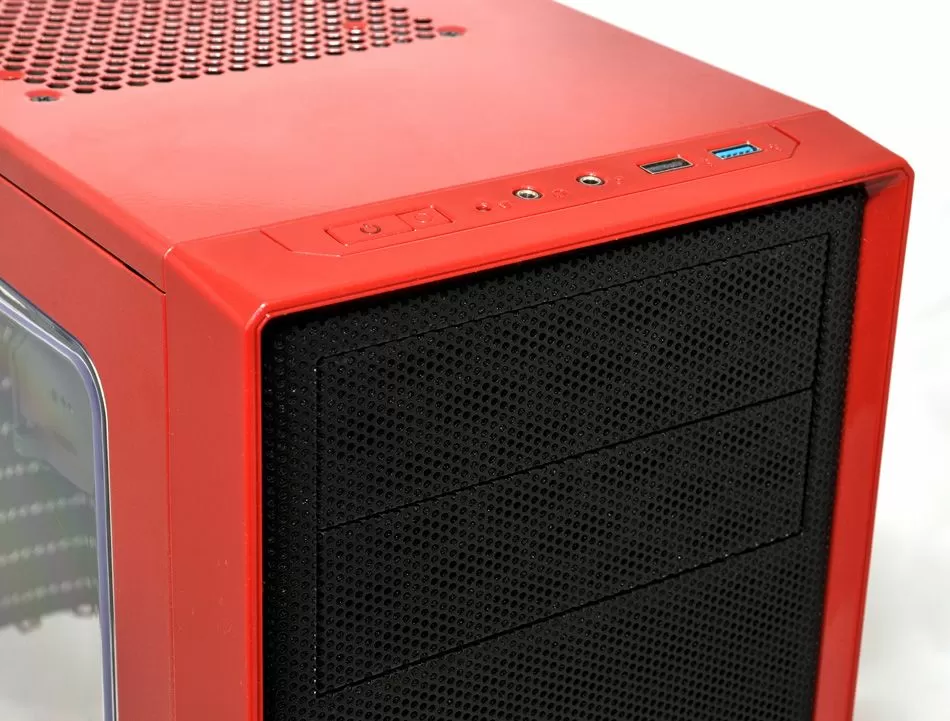

Органы управления вынесены на верхнюю часть фронтальной панели и представлены кнопками Power/Reset, двумя аудио гнёздами и двумя портами: USB 2.0 и USB 3.0. Ими лучше вообще ими не пользоваться - легко царапающаяся пластиковая панелька, на которой порты установлены, скажет вам «спасибо».

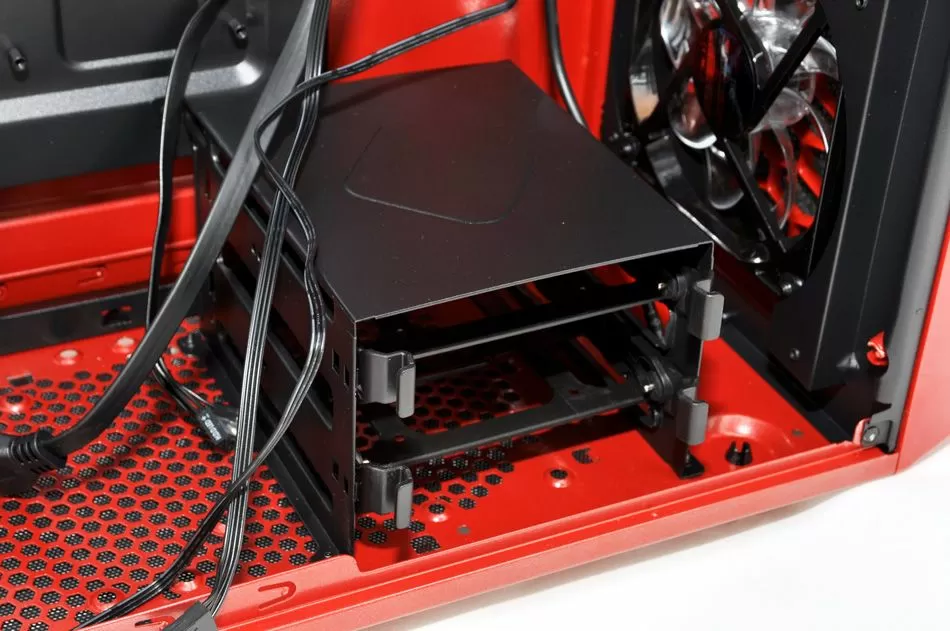

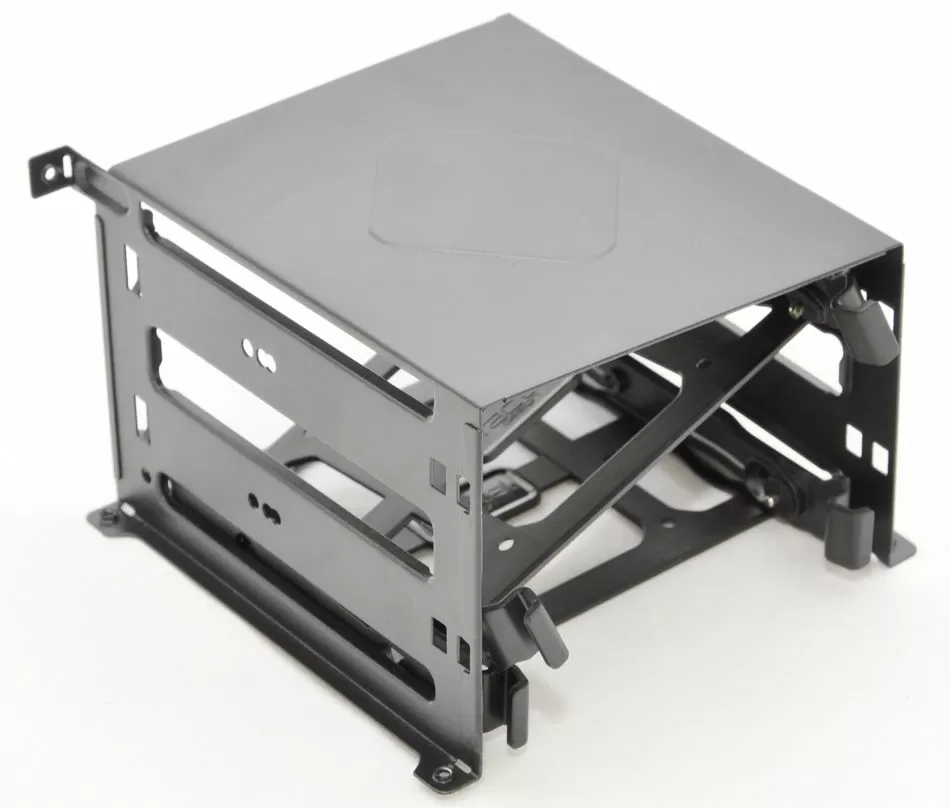

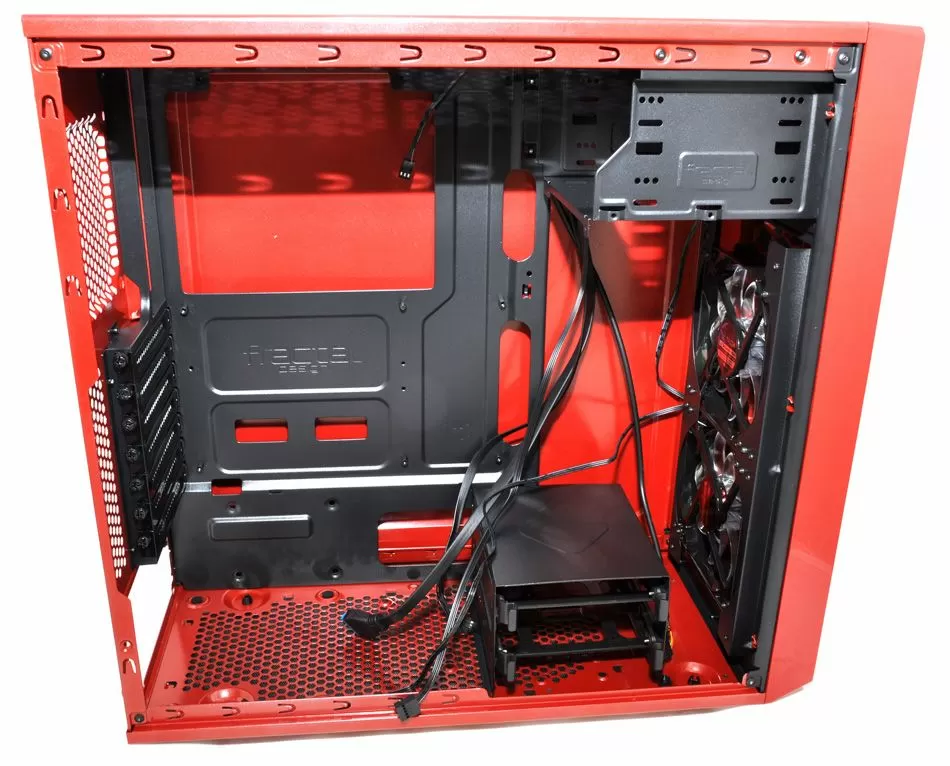

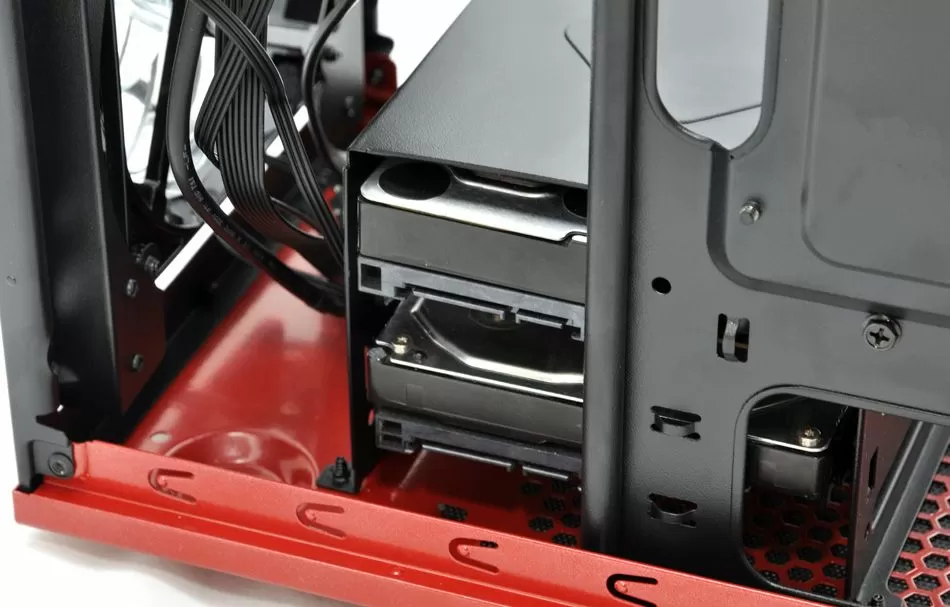

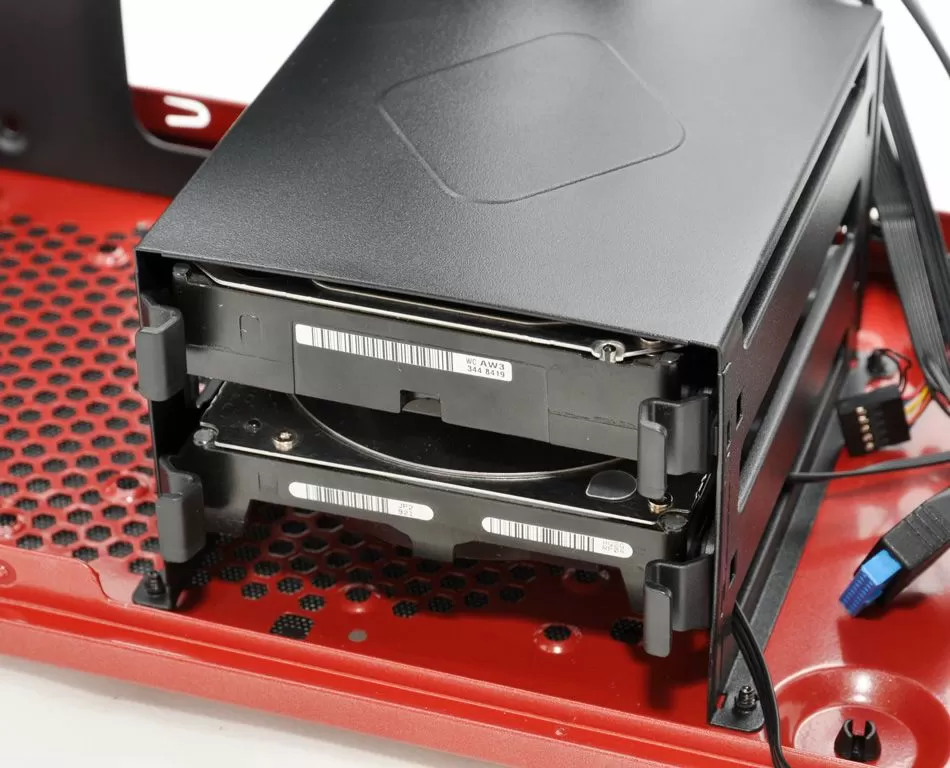

В корпусе Fractal Design Focus G установлена корзина для двух накопителей: 3.5-дюймовых HDD или 2.5-дюймовых SSD. Лотки для дисков позволяют устанавливать винчестеры без использования инструментов, а крепление имеет задатки виброразвязки. Корзина установлена сразу за фронтальными вентиляторами и легко охлаждается их потоком, а при желании вообще снимается и удаляется из корпуса, что я и рекомендую делать, тем более что на поддоне для материнской платы есть посадочное место под SSD за блоком питания. Но даже с установленной корзиной, до передней панели остаётся расстояние в 5 сантиметров, то есть туда можно установить радиатор СВО.

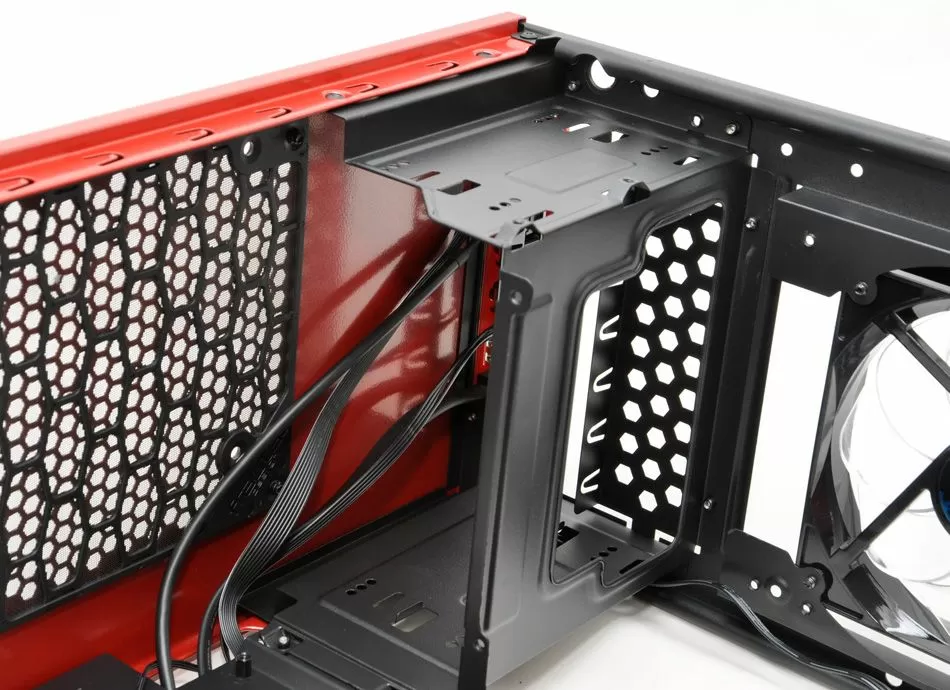

5-дюймовые отсеки - это именно то, что я хотел бы видеть в современных корпусах: сдвоенные без перегородок, с рёбрами жёсткости и традиционным винтовым креплением. В них идеально можно установить и контрольную панель и дисковую Hot-Swap корзину, и даже оптический привод, если захочется посмотреть дедушкин DVD-диск.

Промежуточные итоги:

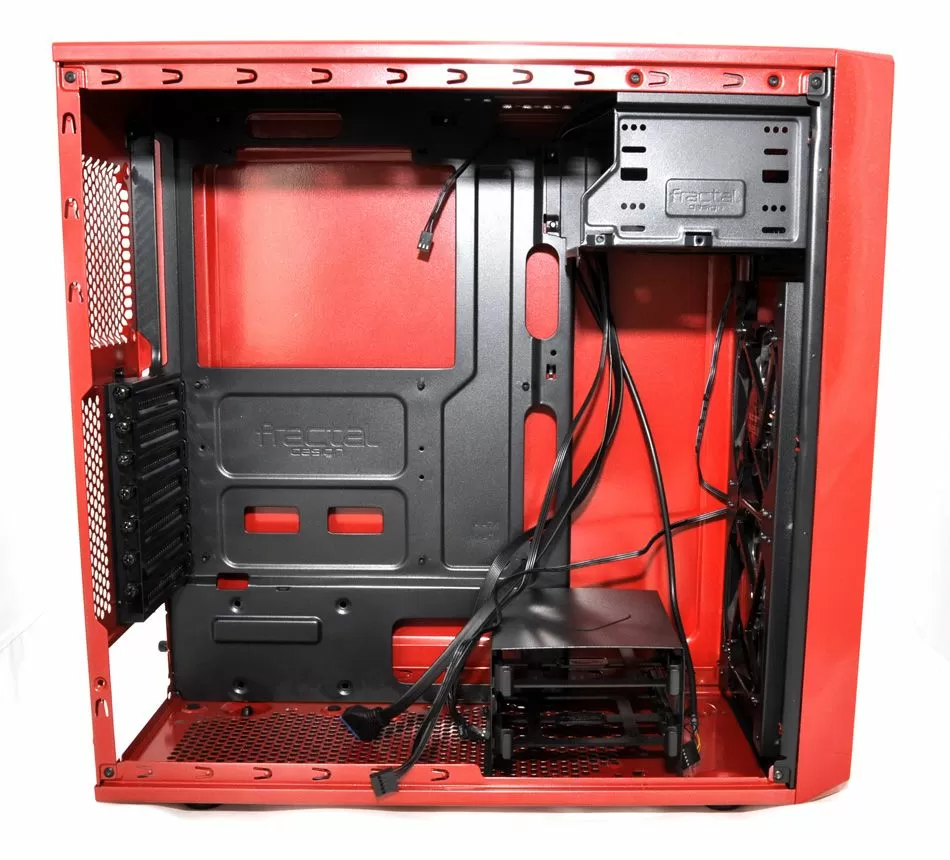

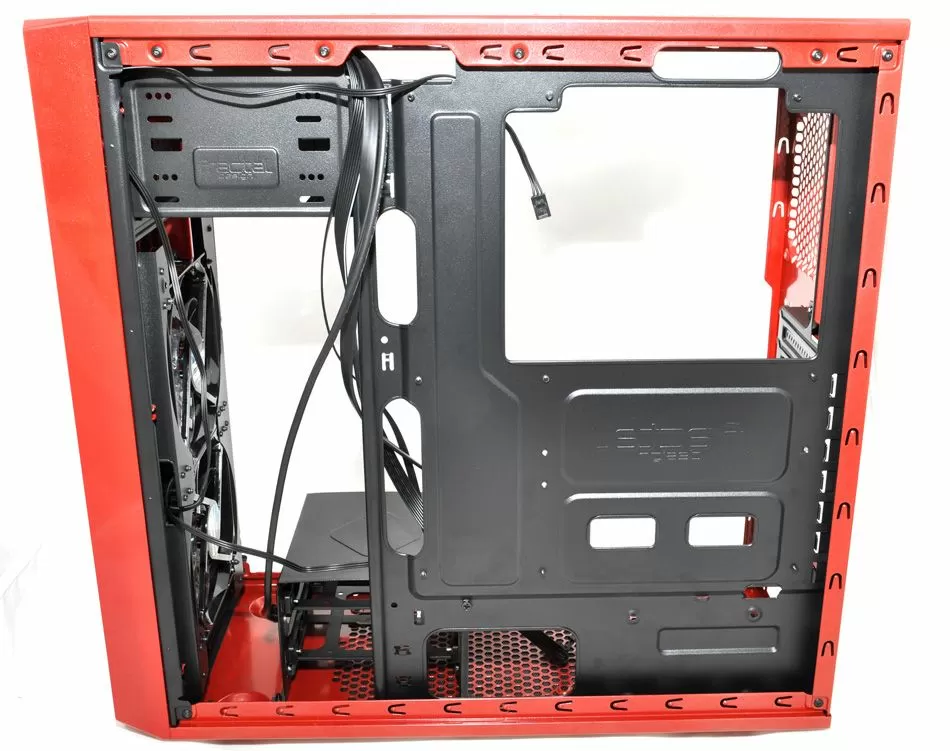

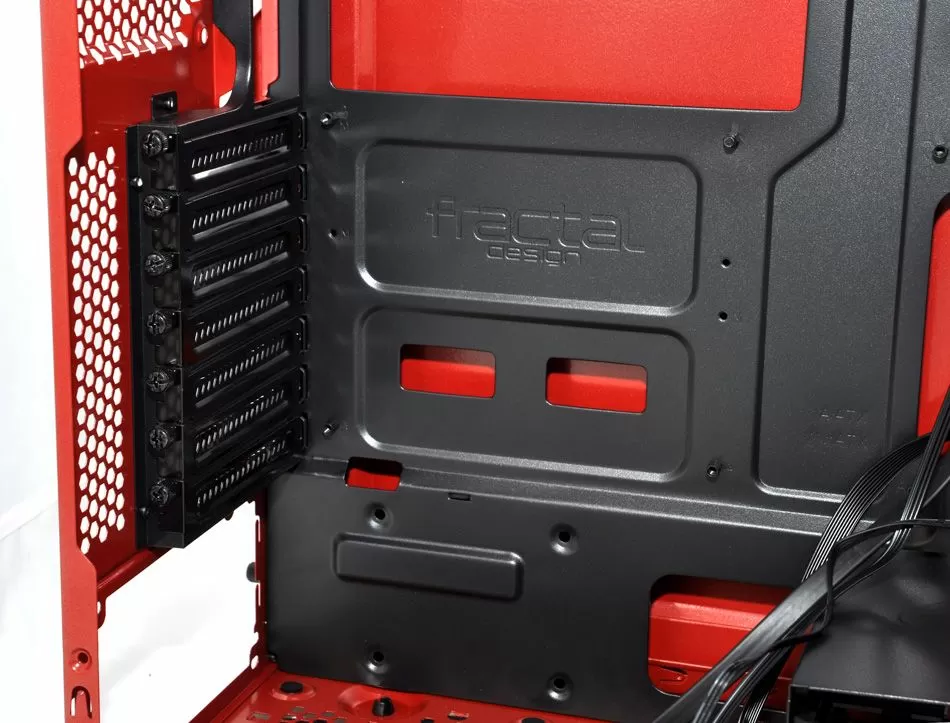

С точки зрения конструкции обязательно стоит похвалить Cable Management: здесь отверстия для прокладки проводов за материнской платой размещаются с трёх сторон материнки, поэтому дотянуться можно до любых разъёмов. Встроенные фильтры придётся чистить пылесосом без снятия, а не в раковине под струёй воды, потому что единственный съёмный, установлен снизу и сделан из металла, так что может заржаветь. Всего 2 места для HDD/SSD кому-то покажется недостаточно, но мне очень нравится, что если снять эту корзину, то через пять минут и вовсе забудешь, где она стояла, а цены на M2 SSD снижаются каждый день.

Антикризисный план

Огромный недостаток Fractal Design Focus G - это толщина металла, которая здесь не выдерживает никакой критики: корпус тонкий, сталь на верхней крышке и на днище «дышит», а при постукивании вся конструкция громыхает как барабан. Винтики нужно закручивать очень аккуратно, чтобы не сорвать резьбу, и это относится так же к заглушкам плат расширения.


К счастью, конструкция Focus G такова, что мне кажется будто его специально создавали для проклейки шумоизоляцией. Ни один другой моддинг не обойдётся вам так дёшево и не даст такого же умопомрачительного эффекта, как «вибра и шумка». После этой процедуры у нас будет корпус, по которому можно стучать ключами, и он не будет звенеть, у нас полностью уйдут шумы воздуха и дребезжание, плюс мы полностью преобразим интерьер.

Мы будем использовать битумные листы SGM Алюмаст Альфа 3 мм для придания жесткости большим поверхностям и 5-мм поролон с клеевой основой STP Битопласт. Последний отлично держится при температурах до 50 градусов цельсия и глушит воздушные шумы от вентиляторов и электрических помп, а дополнительно ко всему он создаёт сильное сопротивление воздуху, так что им можно заклеивать вентиляционные решётки.

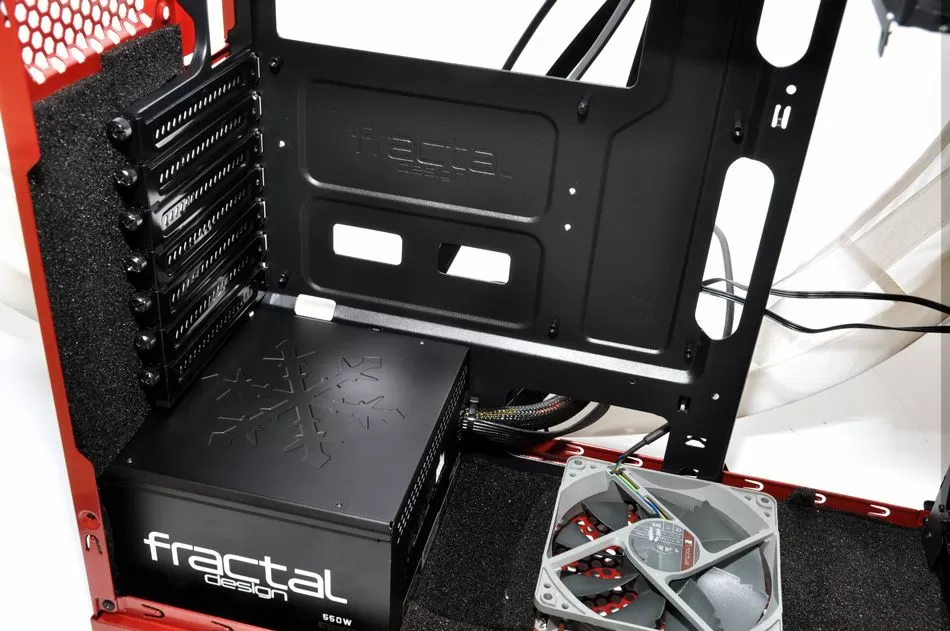

Для проклейки мы полностью удаляем из корпуса корзину для жестких дисков и обнаруживаем, что донный вентилятор может устанавливаться в двух положениях: ближе к блоку питания и ближе к лицевой панели. Суммарно в Fractal Design Focus G можно установить 6 вентиляторов, создав нейтральное давление, но мы будем придерживаться идеи позитивного или избыточного давления, установив дополнительный третий вентилятор на приток.

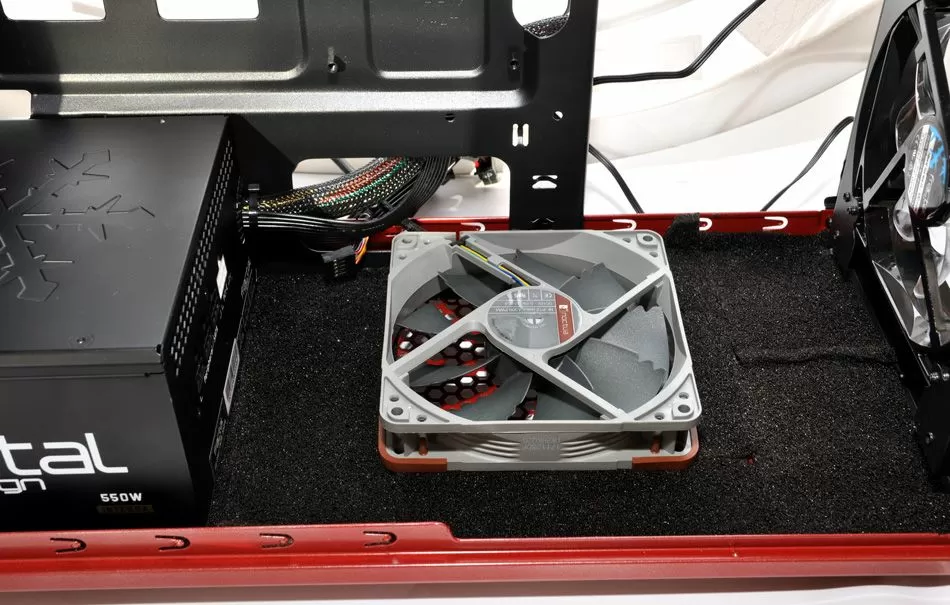

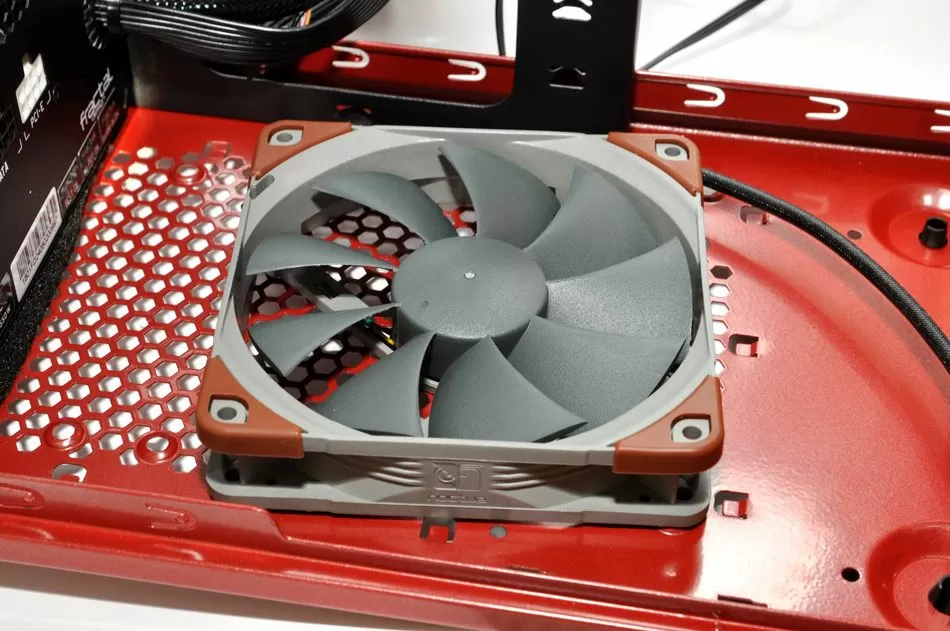

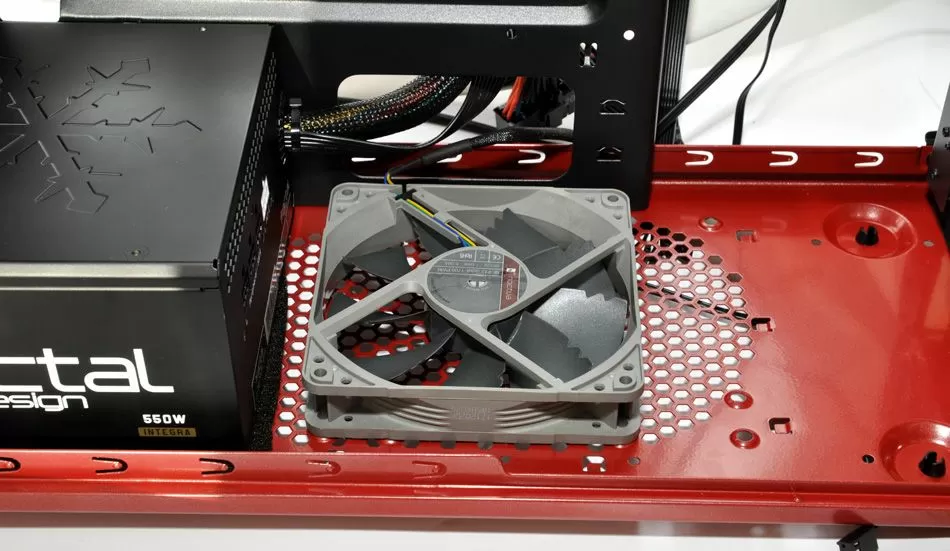

Я буду использовать Noctua NF-P12 Redux 1300 PWM с установленными антивибрационными ушками. Помимо всех своих заслуг, он имеет серый цвет, который в моей инсталляции гармонирует с материнской платой ASRock X470 Taichi и сильно контрастирует с Битопластом. Нижний пылевой фильтр Fractal Design Focus G не даст использовать антивибрационные гвоздики Noctua, поэтому вентилятор крепится на комплектные саморезы.

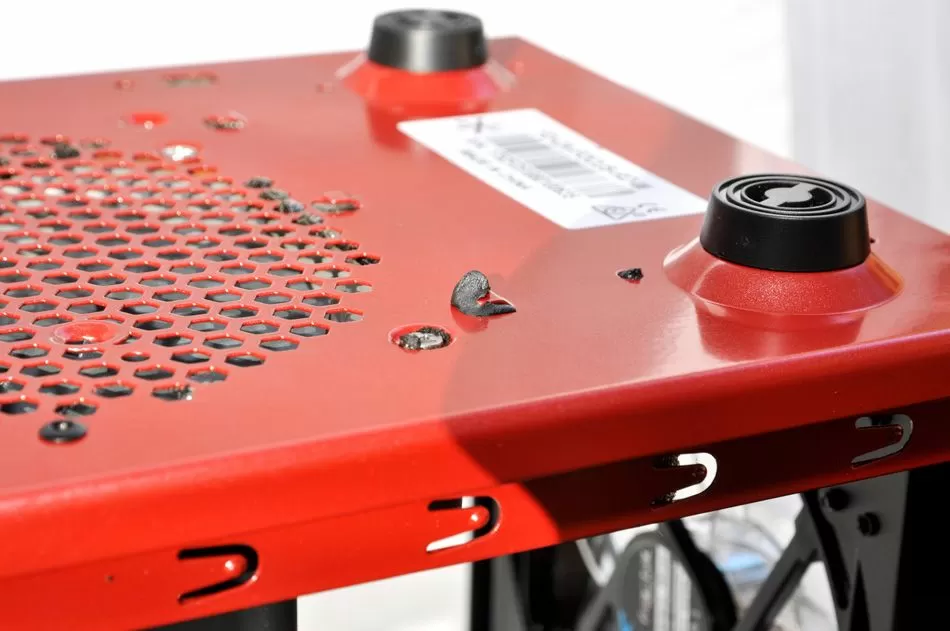

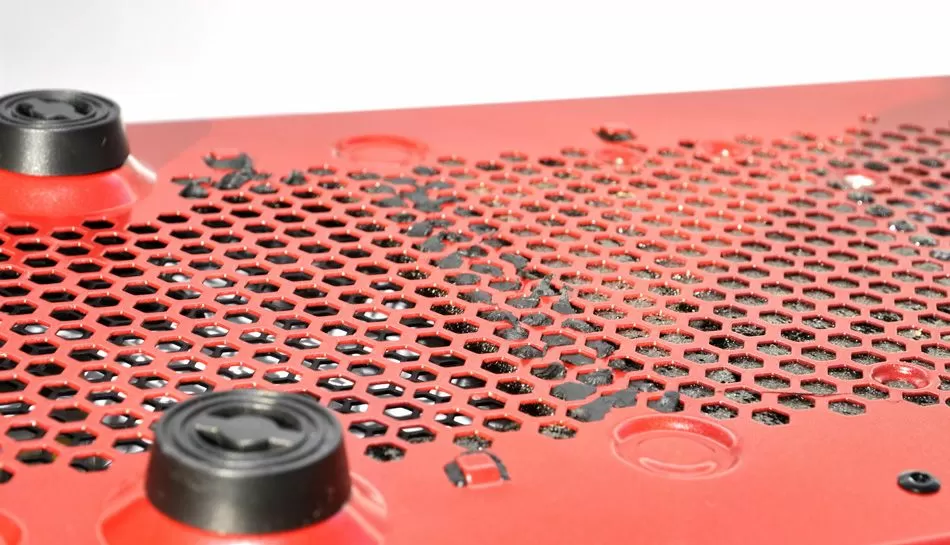

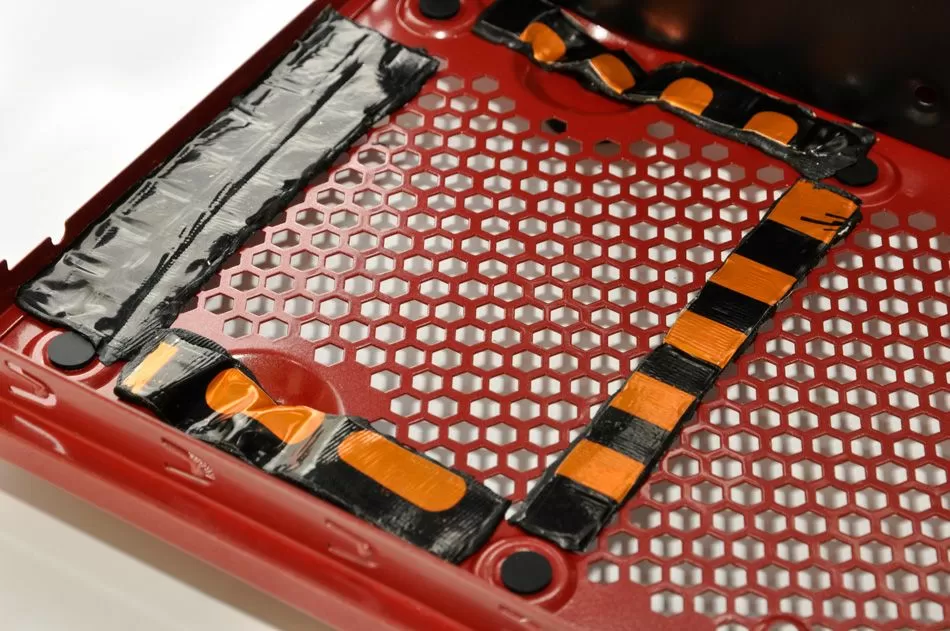

Лишние отверстия снизу закрываются, чтобы не мешать созданию повышенного давления внутри. В этом процессе я допустил ошибку, заклеив битумным матом часть вентиляционной решетки и ушек для крепления донного фильтра: мастика с радостью просочилась сквозь открытые отверстия и мне пришлось долго отдирать излишки, освобождая пазы для сетки.

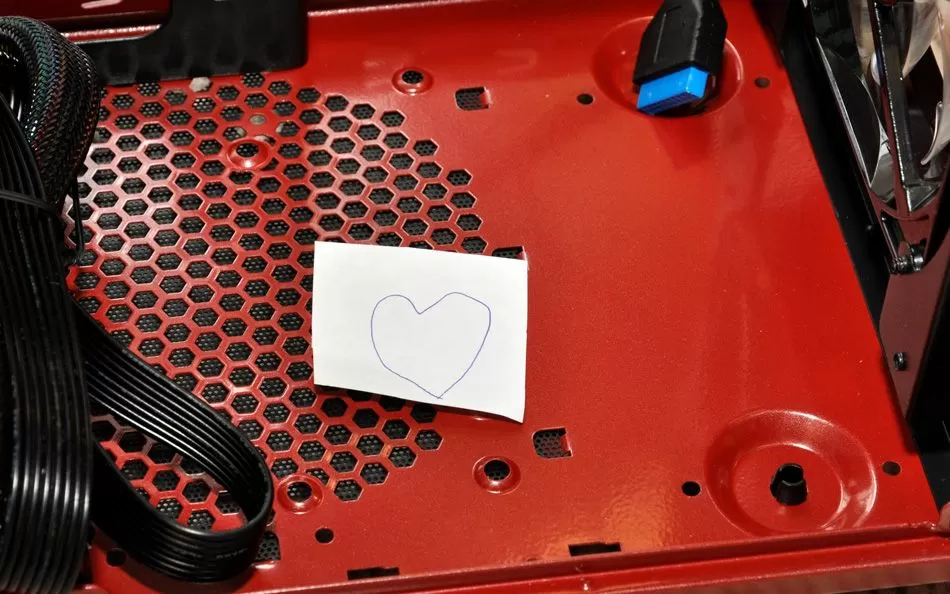

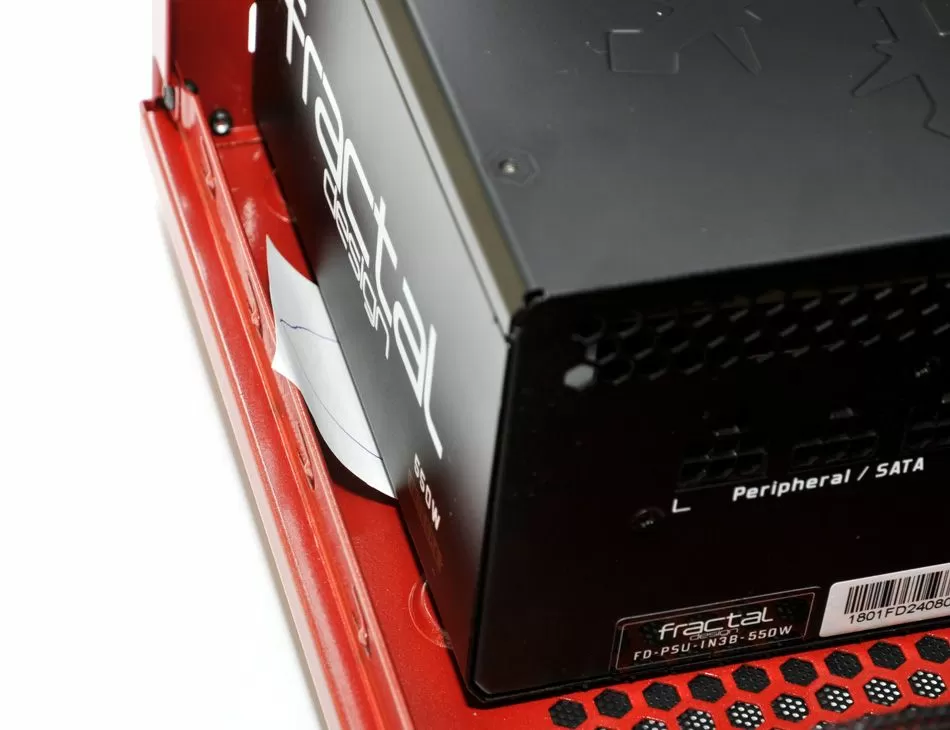

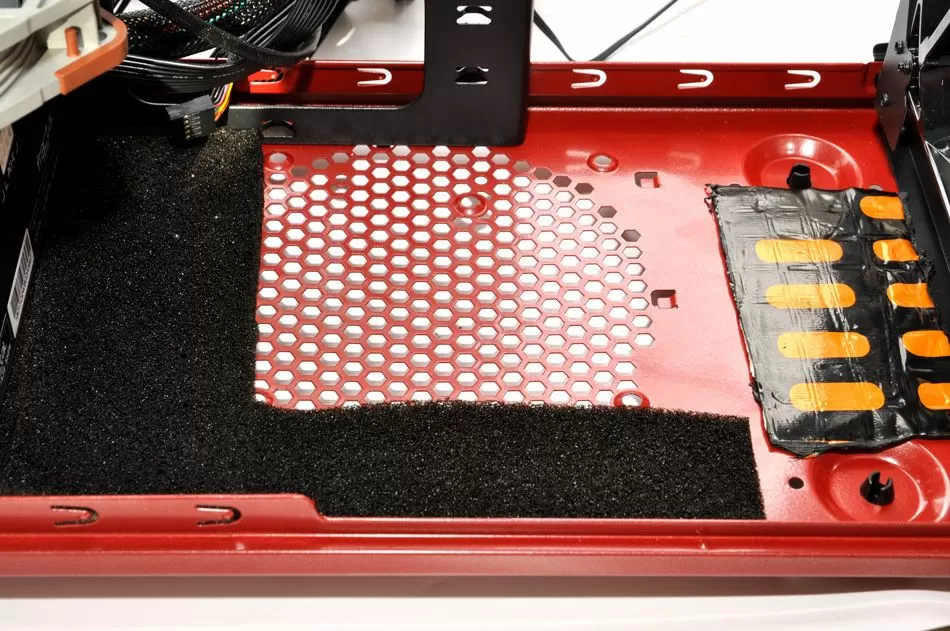

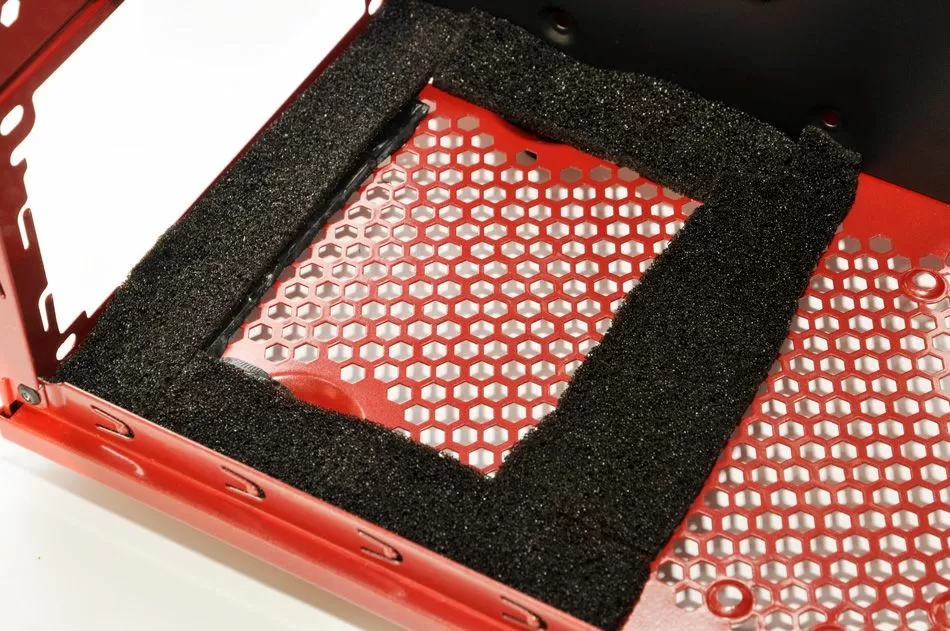

Донный вентилятор придаёт жёсткости корпусу, и после его установки «дыхание» нижней панели прекращается. В области размещения блока питания на вентиляционной решёточке создаётся барьер для притока воздуха изнутри корпуса. Двух слоёв битопласта или комбинации вибро- и шумо- изоляции должно хватить. Этот шаг может несколько повысить уровень шума вентилятора, но только на максимальной скорости. В обычном режиме работы блок питания будет работать тише.

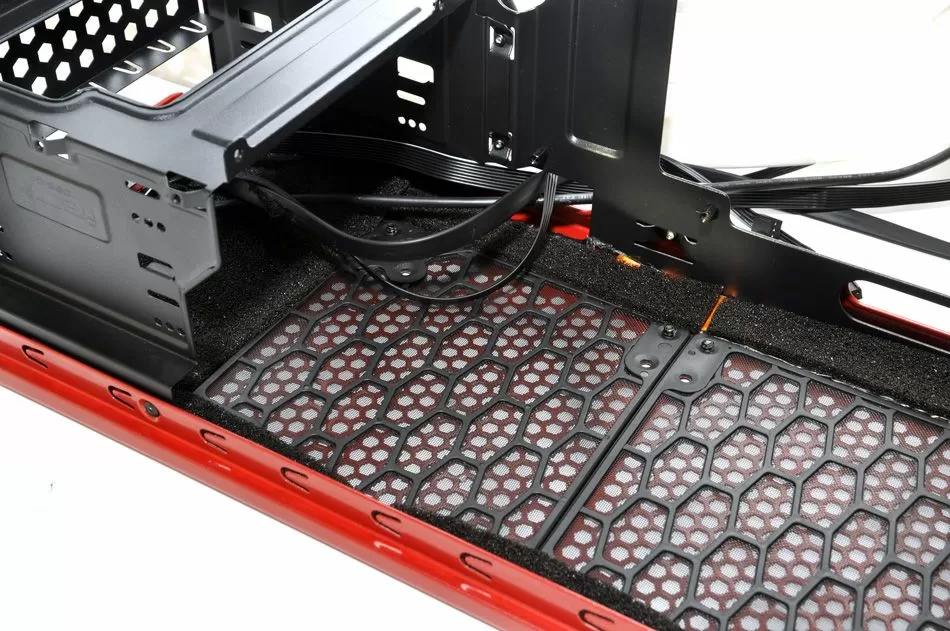

Аналогично проклеиваем верхнюю крышку корпуса. Здесь затруднения возникают только в районе 5.25-дюймовых отсеков из-за несъёмной корзины и неудобно проложенных проводов.

Я никогда не понимал смысл вентиляционных решёток возле PCI-E плат. Точнее сказать, я никогда не видел их эффективности в тестах, но я знаю, что если я заклею этот участок, то смогу направить воздушный поток вверх для максимального обтекания материнской платы. С эстетической точки зрения это так же убирает голый металл из виду.

Станина корпуса (то, что в оригинале покрашено чёрным) обладает очень хорошей жёсткостью, поэтому её, как и фронтальную часть, я не трогаю.

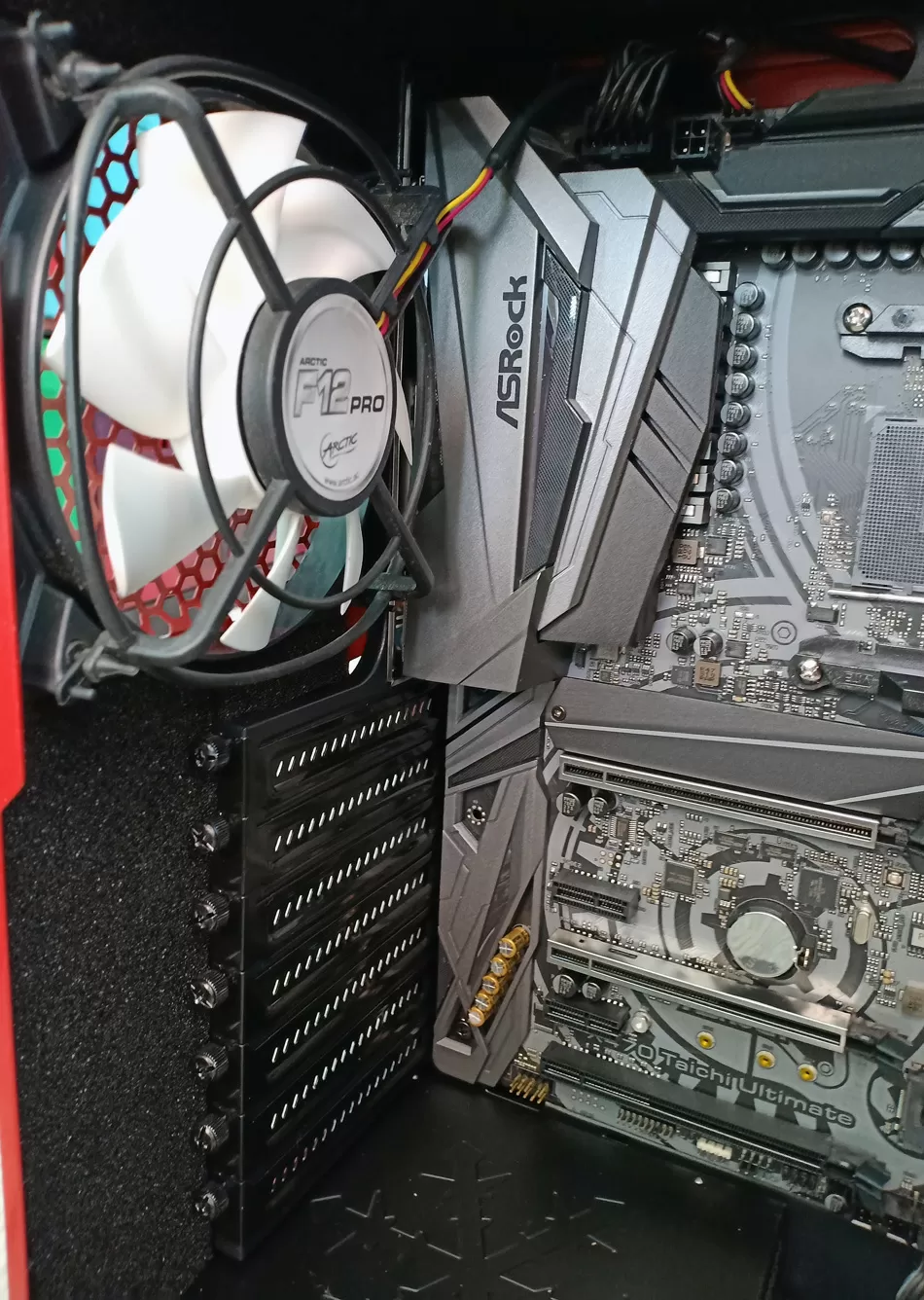

С тыльным вентилятором ситуация следующая: в мире нет более подходящей модели, чем Arctic Cooling F12 PRO PWM PST, потому что в ней ротор крепится к рамке через резиновый подвес и не передаёт вибрацию на корпус, но у этой модели есть проблемы с качеством. Если вы купите 4 таких, то 1 тут же сломается, 2 будут шуметь, и только оставшийся 1 будет бесшумным и надёжным. По этой причине я использую Arctic Cooling F12 PRO с 3-контактным разъёмом.

Вопрос с верхними вентиляторами я пока что оставляю открытым, так как не ясно, как покажет себя собранный компьютер в различных режимах работы. Установить наверх СВО никогда не поздно, но без лишней надобности фильтры лучше не снимать.

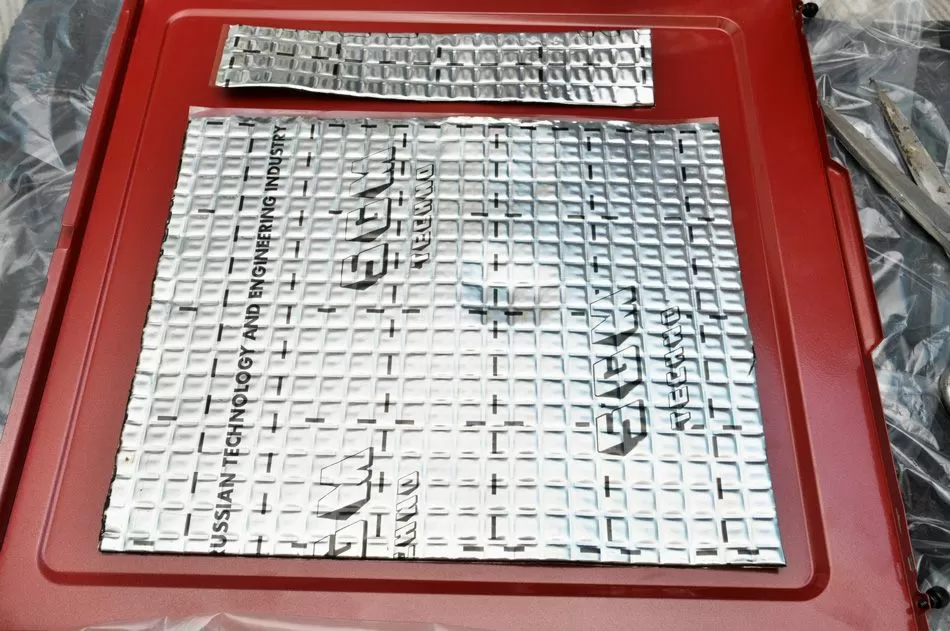

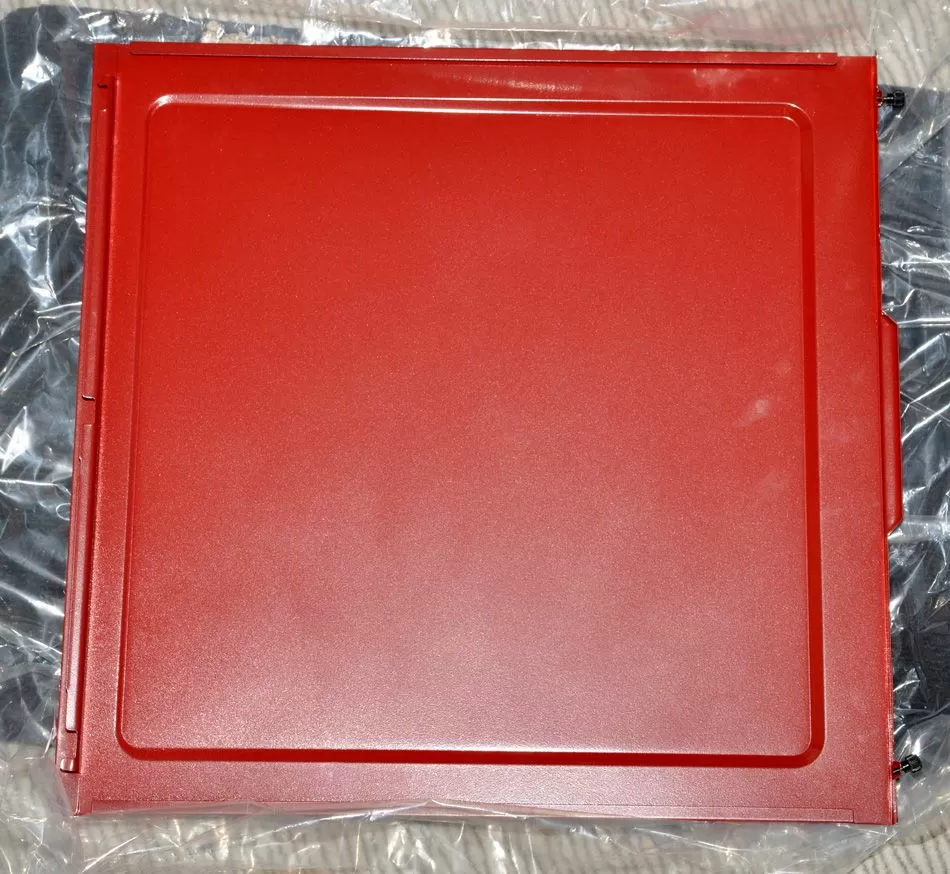

Правую крышку корпуса закатываем в два слоя, чтобы убрать с глаз долой красный цвет внутри компьютера: что является огромным плюсом Focus G для экстерьера, теперь уже не годится для интерьера. Место стыка правой крышки и основы корпуса остается непроклеенным, и проще всего закрыть его узкой полоской Битопласта, закрепив его на двусторонний скотч. Кстати, на этом этапе я допустил ещё одну ошибку, решив чуть полениться и проклеить битопласт одним большим листом, а не двумя-тремя полосками встык, как делаю обычно. Естественно, вышло криво, но к счастью в собранном состоянии эти дефекты не видны.

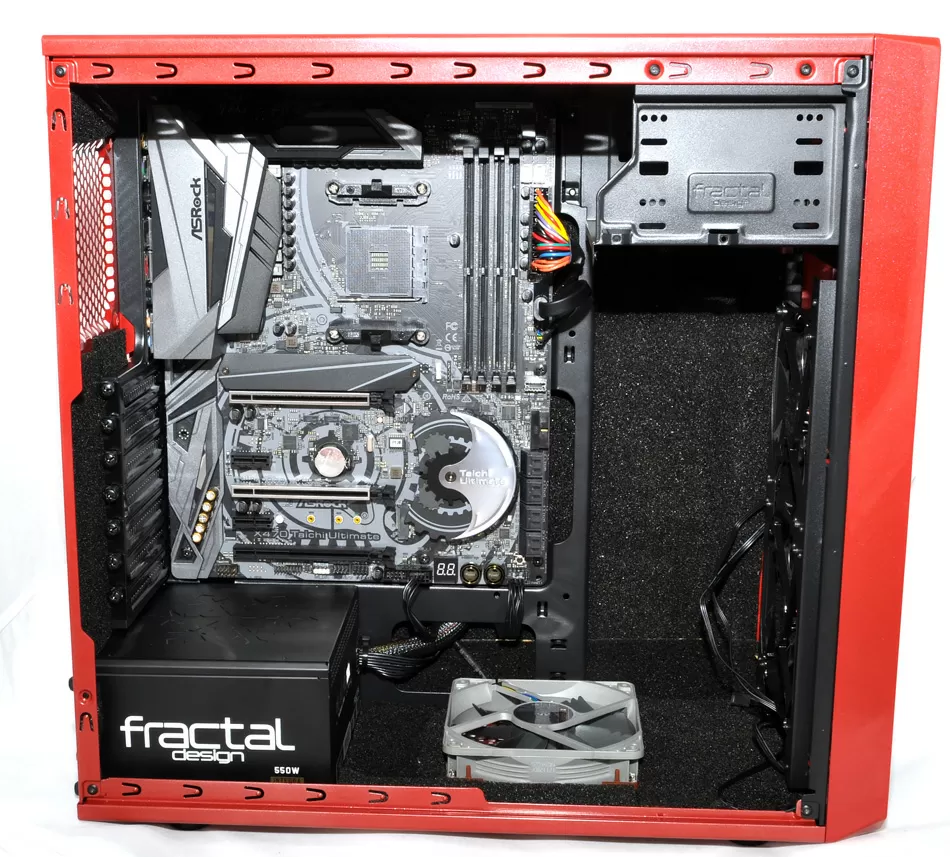

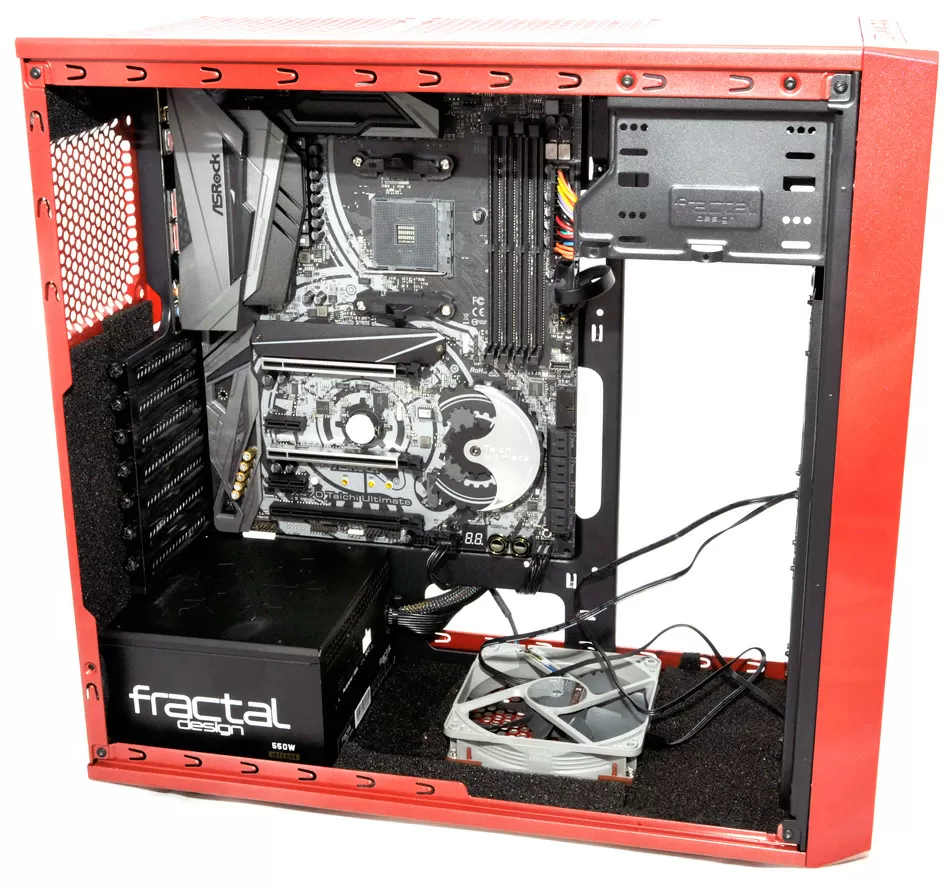

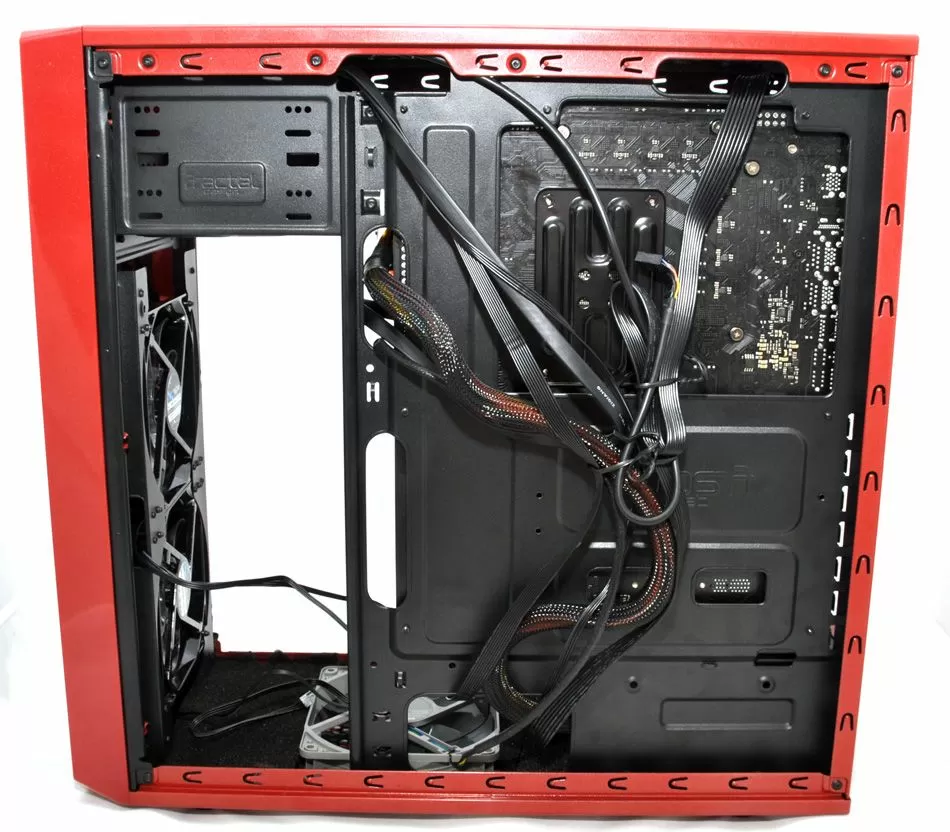

По результатам проделанной работы, корпус полностью преобразился и обрёл свой неповторимый интерьер. Крышка с окном осталась нетронутой, ведь там просто нет свободного места для проклейки.

Осталось только установить недостающие элементы - и можно звать в гости друзей и выставлять фотографии компьютера в Instagram. Ах да, совсем забыл про пластиковые ножки. Чтобы исключить передачу гула от корпуса на пол или стол, купите самый дешёвый резиново-матерчатый коврик для мышки и вырежьтё из него кружочки, которые наклейте на ножки. Вы получите виброразвязку, которой нет даже в самых дорогих корпусах в мире.

Цена вопроса

Розничная стоимость Fractal Design Focus G Red составляет 3800 рублей. На проклейку потрачено материала ещё примерно на 800 рублей.

Выводы


Fractal Design Focus G Red - это отличный инструмент взлома "Системы" со всеми её курсами долларов, банковскими кризисами и прочей ерундой. Человек хочет качественный и тихий современный компьютер, и человек его получит, даже если корпуса вместе с другой комплектухой дорожают день ото дня. Вчера нам хватало на премиум, а сегодня на бюджетку, но нам не страшно. Они нам тонкую сталь - мы им проклейку, они нам вентиляторы на Sleeve Bearing, а у нас - свои. Чтобы они там не делали, мы всё равно получаем то, к чему стремимся - малой кровью собираем отличный тихий комп, без торчащих кабелей, на SSD и с окошком. Комп, который можно инстаграммить каждый день, собирая в аккаунт новых друзей и испытывая полное наслаждение!

Я вручаю корпусу Fractal Design Focus G Red награду за дизайн и пусть эта награда станет символом сопротивления высоким ценам на компьютерное железо!

Михаил Дегтярёв (aka LIKE OFF)
04/09.2018
