Обзор сетевого хранилища ASUSTOR AS-606T

Введение

В конце прошлого года тайваньская компания ASUS, в лице ее специализированного СХД подразделения ASUSTOR Inc., решила освоить неизвестный для себя рынок, выпустив целую серию сетевых хранилищ ASUSTOR AS 6. Состоит она (в смысле серия) из четырёх моделей, отличающихся лишь количеством отсеков для жестких дисков: 2, 4, 6 и 8. В остальном же отличий нет - одна аппаратная начинка, один функционал, одна версия операционной системы. Мы протестировали вторую по старшинству модель - ASUSTOR AS-606T и не остались равнодушными.

Упаковка и комплектация

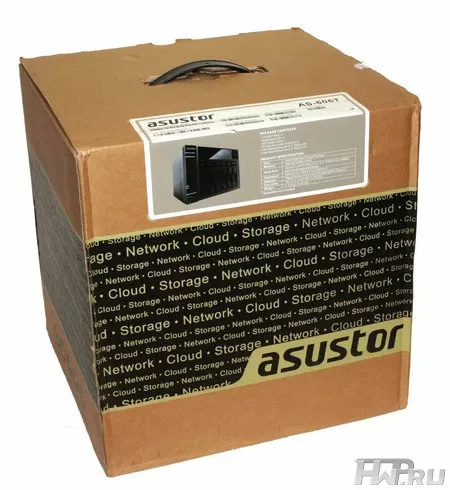

Устройство поставляется в картонной упаковке солидных размеров. Графики не очень много, зато есть удобная ручка для транспортировки.

ASUSTOR AS-606T

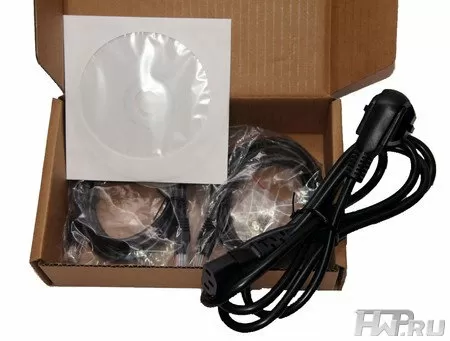

Комплектация типичная для данного вида техники: набор винтиков для установки жёстких дисков, кабель питания, два сетевых кабеля и диск с ПО.

ASUSTOR AS-606T

Всё это располагается в маленькой коробочке по соседству с самим хранилищем. Ничего лишнего, зато сразу два кабеля RJ45 (по числу сетевых интерфейсов).

Технические характеристики

Перечислим основные технические характеристики ASUSTOR AS-606T:

  • Аппаратная спецификация
    • Процессор: Intel® Atom™ 2.13 GHz Dual-Core Processor
    • Память: 1GB SO-DIMM DDR3 (Expandable. Max. 3GB)
    • Жесткий диск: 2.5" / 3.5" SATA II/ III or SSD x 6
    • Расширение: USB 3.0 x 2, USB 2.0 x 4, eSATA x 2
    • Сеть: Gigabit Ethernet x 2
    • ЖК-экран
    • Выход: HDMI x 1
    • Вентилятор: 120mm x 1
    • Входное напряжение: 100V to 240V AC
    • Сертификат: FCC, CE, VCCI, BSMI, C-TICK
  • Эксплуатация
    • Потребляемая мощность: 40.3W (Operation); 30.2W (Disk Hibernation); 1.4W (Sleep Mode)
    • Уровень шума: 21.3 dB(A)
    • Рабочая температура: 5°C~35°C (40°F~95°F)
    • Влажность: 5% to 95% RH
  • Функции энергосбережения
    • Системный режим ожидания (S3)
    • Режим автоматического перехода в режим ожидания как для встроенных, так и для внешних дисков
    • Автоматическое управление вентилятором
    • Ночной режим индикации
    • График питания: Вкл., Выкл., Перезапуск, Ожидание
  • Размер и вес
    • Размер: 185.5(H) x 233(W) x 230(D) mm
    • Вес: 4.3 kg

Внешний вид ASUSTOR AS-606T

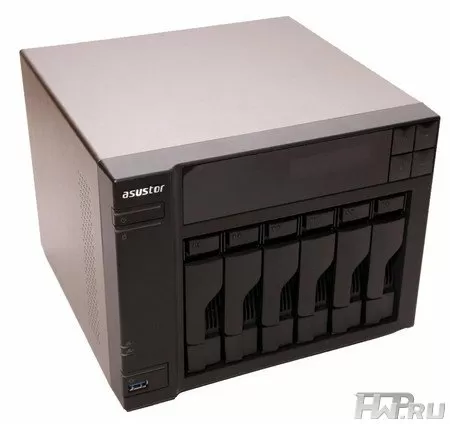

Производитель позиционирует линейку AS 6 series для малого и среднего бизнеса. Видимо, это стало основополагающим фактором при проектировании хранилища. Строгий дизайн, чёрное оформление, небольшие и не сильно яркие индикаторы - ASUSTOR AS-606T выглядит солидно и будет выгодно смотреться даже в шкафу рядом с недешёвым сетевым оборудованием. Или на тумбочке у стола "главного программиста" - зависит от размеров организации.

ASUSTOR AS-606T

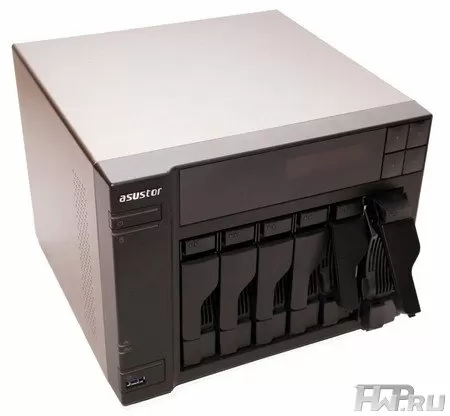

На лицевой стороне хранилища находятся: шесть отсеков для жестких дисков с индикаторами работы каждого из них, кнопка включения и быстрого копирования с внешнего накопителя, USB 3.0 порт, индикаторы работы и активности, в том числе два индикатора статуса сетевых интерфейсов, а также дисплей с четырьмя кнопками управления.

ASUSTOR AS-606T

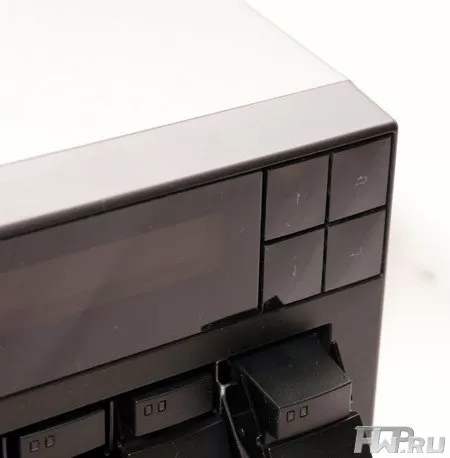

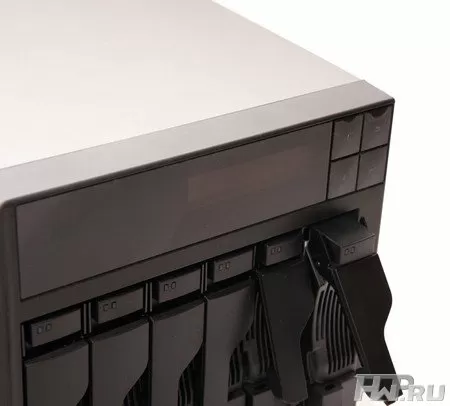

Дисплей, надо признаться, довольно редко встречается на NAS. Понятное дело, что четырьмя кнопками не удастся осуществить все необходимые настройки, но кое-что существенное сделать можно. Но об этом чуть позже.

ASUSTOR AS-606T

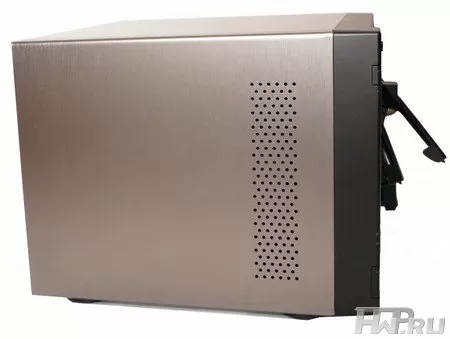

Лицевая панель выполнена из пластика. Остальная часть корпуса - металлическая. В том числе и крышка. Наружный воздух проникает в систему через лотки с жесткими дисками и немногочисленную перфорацию по бокам устройства.

ASUSTOR AS-606T

Единственный вентилятор в системе выдувает горячий воздух за пределы корпуса. Соответственно, он же и создаёт разрежение, которое затягивает снаружи холодный воздух. Диаметр вентилятора - 120 мм. Скорость вращения регулируется системой, в спокойном режиме его совершенно не слышно. Блок питания также оснащён миниатюрным 40 мм вентилятором, но в охлаждении компонентов он не участвует, поэтому мы и назвали 120 мм вентилятор единственным. Тем более, что "малыш" имеет такой же спокойный нрав и совершенно не выдаёт себя звуками.

ASUSTOR AS-606T

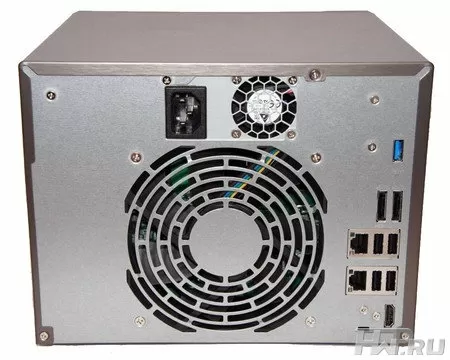

На задней панели - полный комплект портов для современного устройства такого уровня. Ни много ни мало - целый десяток: два сетевых гигабитных порта, четыре порта USB 2.0, один порт USB 3.0, два eSATA порта и HDMI (!). Наличие видеовыхода как такового - также редкое явление, а уже цифрового HDMI - это вообще достижение.

ASUSTOR AS-606T

Чтобы не томить вас очередной отсылкой к соответствующей части обзора, раскроем карты сразу. Хранилища AS 6 series умеют выступать в роли мультимедийного плеера - достаточно подключить NAS к телевизору посредством HDMI кабеля, подключить USB клавиатуру или ещё лучше - установить на свой смартфон приложение AiRemote.

ASUSTOR AS-606T

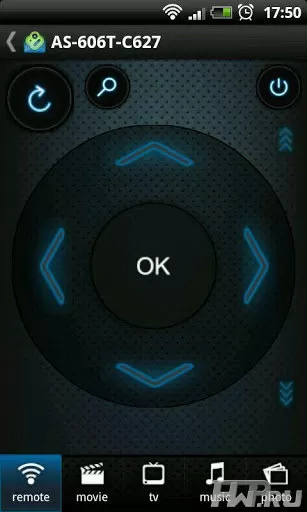

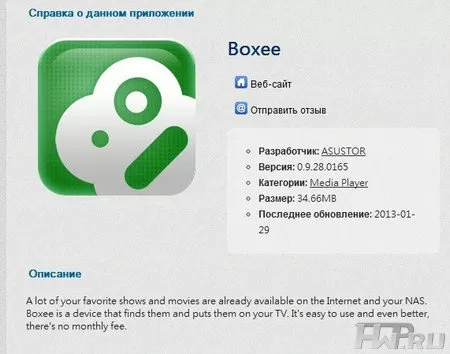

И самое главное - установить на хранилище приложение (из встроенной библиотеки) "Boxee". По сути, пользователь получит функционал типичного медиаплеера, то есть возможность воспроизводить мультимедийный контент непосредственно с сетевого хранилища.

ASUSTOR AS-606T

У нас, да и у большинства читателей наверняка в голове что-то щёлкнуло. Зачем смотреть видео на недешёвом производительном хранилище огромной ёмкости? Другое дело, если бы речь шла о недорогом NAS на пару дисков, но тут идёт речь об устройстве для малого и среднего бизнеса. Кто-то представляет себе шестидисковую "коробочку" рядом с многодюймовой плазмой? Тем более, в офисе. Разумеется, мы не видим смысла заострять внимание на этой функции (которая для хранилища совсем не в десятке самых нужных), и тем более не будем проводить какие-либо тесты на поддержку форматов и тому подобное. В первую очередь это хранилище, и мультимедийные возможности в данном случае - просто приятный бонус.

С другой стороны, по информации от самого ASUSTOR, в ближайшее время планируется поддержка использования HDMI порта во встроенном ПО Surveillance Center, что позволит подключать AS6 к широкоформатным дисплеям в центрах видеонаблюдения. Если эти обещания сбудутся, о чем в случае с компаниями группы ASUS сомневаться не приходится, то AS-606T превратиться из хранилища еще и в продвинутое NVR-решение для постов видеоконтроля. И в таком "разрезе", наличие HDMI порта уже кажется волне оправданным.

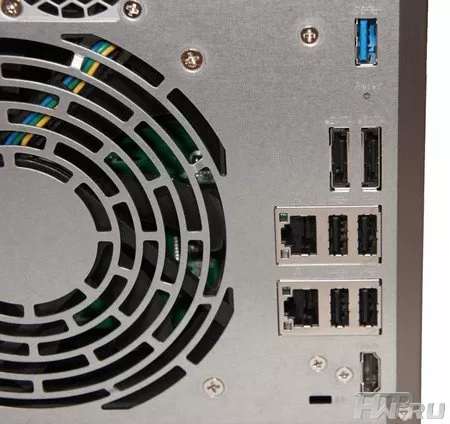

Возвращаемся к устройству. Количество портов для подключения внешних накопителей - более чем разумное. Два eSATA порта - понятно. Два USB 3.0 - тоже. Но целых четыре порта USB 2.0 в довесок - это уже много. Сложно представить, как будет выглядеть хранилище, если к нему подключить внешние диски ко всем портам одновременно. С другой стороны, при острой необходимости увеличения пространства на хранилище, любой порт не будет лишним. А вспоминая старую истину "нет ничего более постоянного, чем временное", можно только порадоваться, что даже в критический момент будет возможность подоткнуть ещё один внешний винт "пока бухгалтерия не одобрит покупку нового жёсткого диска на пару терабайт".

ASUSTOR AS-606T

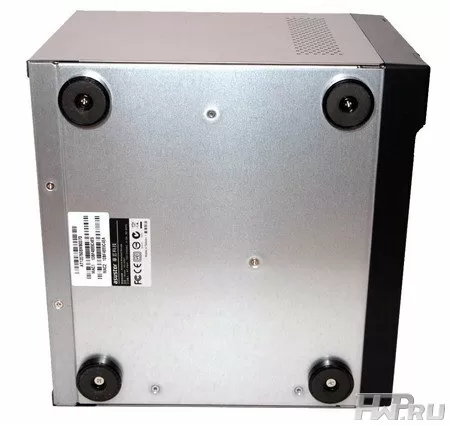

Без жестких дисков NAS весит чуть больше четырёх килограмм. Не мудрено, что корпус стоит на четырёх больших круглых ножках с резиновым основанием, словно это Hi-Fi техника для домашнего кинотеатра.

ASUSTOR AS-606T

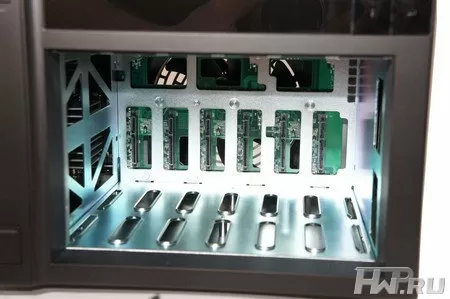

Теперь заглянем внутрь. Конструкция корзины не препятствует прохождению воздуха. Через множество отверстий можно разглядеть вентилятор, так что претензий к охлаждению скорее всего не возникнет.

ASUSTOR AS-606T

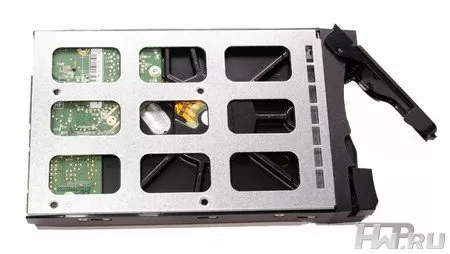

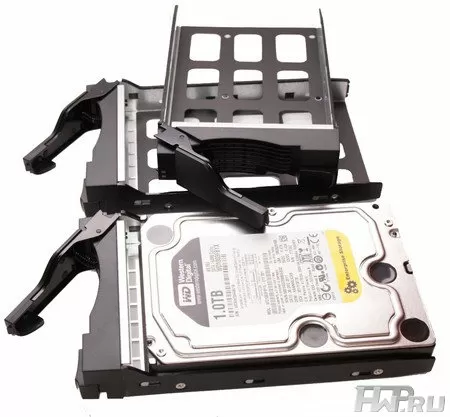

Салазки составные - передняя часть с замком выполнены из пластика, а "скелет" - из металла. Конструкция салазок предусматривает установку как 3,5, так и 2,5 дюймовых HDD и SSD с интерфейсом SATA II/III.

ASUSTOR AS-606T

Стоит отметить, что салазки совершенно не мешают вентиляции электроники накопителей.

ASUSTOR AS-606T

Действительно, в дизайне ASUSTOR AS-606T прослеживаются черты, присущие дорогому серверному оборудованию. Например, строгая лицевая панель со всеми необходимыми индикаторами очень напоминает продукцию QNAP, конструкция и механизм замка салазок - это намек на ранние Dell и IBM, а небольшой дисплей с кнопками очень напомнил ленточные библиотеки.

ASUSTOR AS-606T

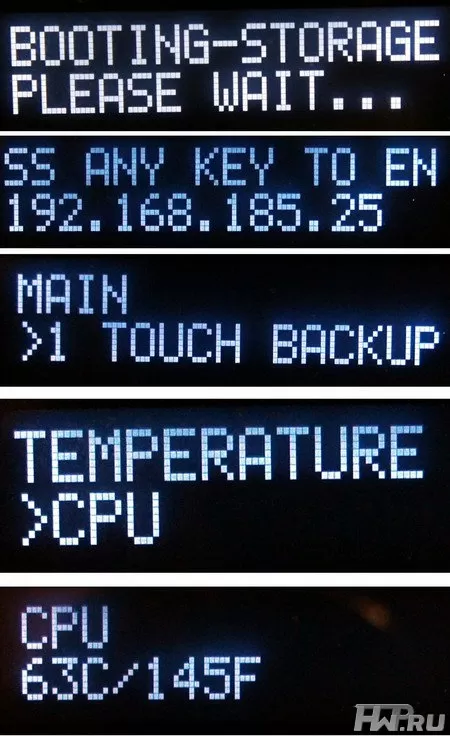

Кстати вернёмся к дисплею. С его помощью можно инициализировать устройство (то есть при первом включении, при так называемом "вводе в эксплуатацию"), достаточно нажать кнопку "OK" (т.е. "Enter") и хранилище само настроит жесткие диски под свою систему. В этом случае вообще не обязательно прибегать к компьютеру. Также с помощью кнопок можно пройтись по небольшому меню - посмотреть температуру компонентов (например, процессора или каждого из жестких дисков), настроить сетевые интерфейсы (задать параметры вручную или выставить их получение по DHCP) и посмотреть некоторую другую информацию.

ASUSTOR AS-606T

Конечно же, учитывая тот факт, что такие устройства настраиваются и сопровождаются соответствующими специалистами, польза от дисплея одна - быстро глянуть температуру компонентов и жестких дисков. На тот случай, если не хочется заходить в веб-консоль. Нажать пару кнопок может оказаться быстрее, чем запустить браузер, открыть страницу, ввести логин и пароль и далее по списку. Остальной функционал вряд ли будет востребован.

Конструкция ASUSTOR AS-606T

Кожух корпуса цельный, П-образный, и для его снятия нужно открутить несколько винтиков под крестовую отвёртку.

ASUSTOR AS-606T

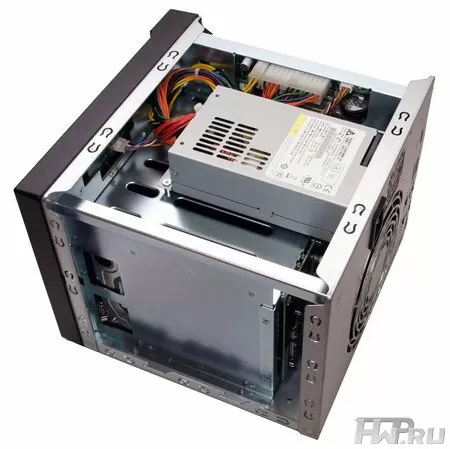

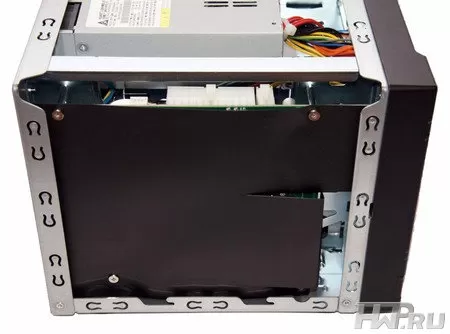

Компоновка продуманная. Общее пространство разделено на две части: сверху установлен блок питания, вокруг него - много свободного места для лучшего охлаждения, ведь в блоке питания стоит не очень мощный вентилятор, следовательно быстро выводить горячий воздух в больших объёмах ему будет тяжело. Поэтому БП отделён от остальной электроники перегородкой, да и вряд ли вообще он когда-то будет перегреваться. За продув остальной части отвечает основной 120 мм вентилятор с PWM регулировкой скорости.

ASUSTOR AS-606T

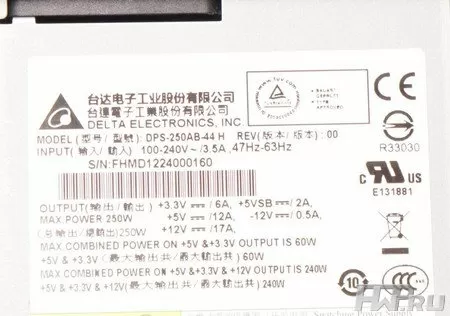

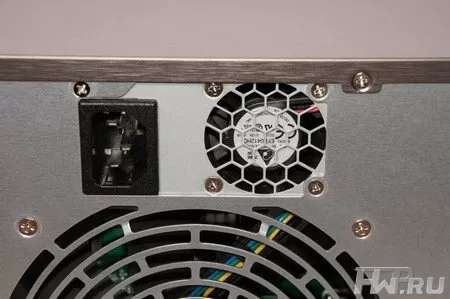

Блок питания производства Delta Electronics имеет мощность 250 Вт. Это неплохо для хранилища на шесть дисков, имеется большой запас по мощности, так что БП не будет работать что называется "на износ", да и эффективность при работе на 20-30% будет высокая.

ASUSTOR AS-606T

С левой стороны (если смотреть на лицевую сторону хранилища) за защитным листом находится главная плата с процессором, ОЗУ и прочими компонентами.

ASUSTOR AS-606T

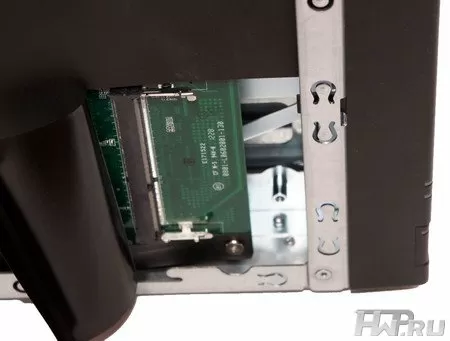

Снизу виднеется маленькая "шторка", за которой располагается пустующий слот SO-DIMM DDR3 для дополнительного модуля оперативной памяти. В спецификациях явно указывается, что пользователь может самостоятельно увеличить объём памяти с одного до трёх гигабайт. Как видно, делается это совсем не тяжело.

ASUSTOR AS-606T

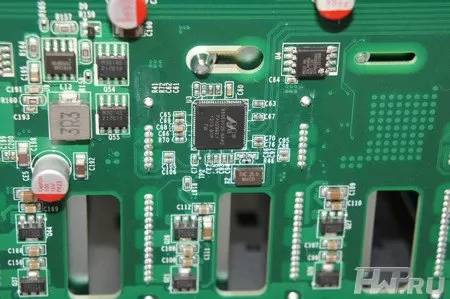

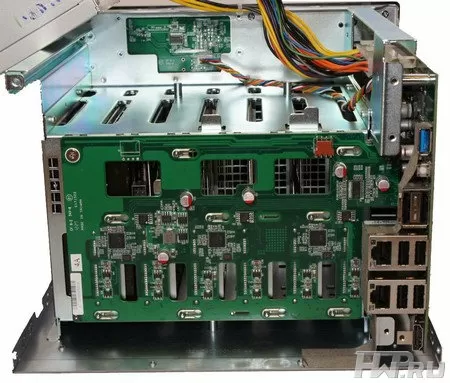

При снятой задней части корпуса можно увидеть три контроллера Marvell 88SE9125-NAA2, каждый из которых обеспечивает поддержку двух портов SATA 6 Gb/s (SATA III).

ASUSTOR AS-606T

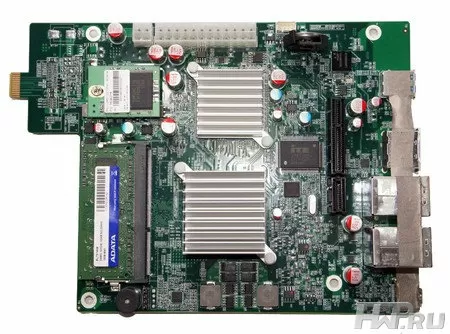

Вынимаем основную плату. Охлаждение горячих компонентов (центрального процессора и чипсета) пассивное, радиаторы небольших размеров, но столько было отведено места. Важно, что плата повёрнута радиаторами к жестким дискам, то есть непосредственно вблизи от прохождения воздушных потоков. Так что горячий воздух вокруг радиаторов не задерживается и сразу же выгоняется наружу. Напомним, что в роли CPU выступает двухъядерный Intel Atom, работающий на частоте 2,13 ГГц.

ASUSTOR AS-606T

Ещё один слот оперативной памяти занят планкой объёмом 1 Gb производства ADATA. Слева от верхнего радиатора можно увидеть флешпамять (также производства ADATA), на которой хранится образ прошивки. Её можно увидеть слева от верхнего радиатора. А справа - контроллер мониторинга ITE IT8728F, отвечающий за регулировку скорости вращения 120 мм вентилятора.

Честно скажем, внутреннее убранство нам понравилось: всё продуманно и лаконично. Особенно радует простое и эффективное охлаждение всей системы. Единственному вентилятору будет вполне под силу протянуть воздух сквозь весь корпус. Правда, если он выйдет из строя... я даже не хочу об этом думать.

Операционная система ASUSTOR AS-606

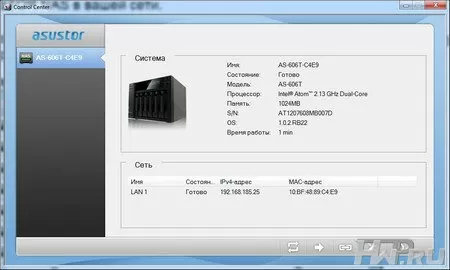

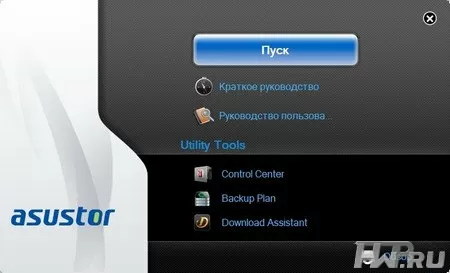

Осуществить первоначальную настройку можно тремя способами. Первый - непосредственно с помощью штатного дисплея и кнопок, это мы уже обсуждали. Второй вариант - воспользоваться ПО ASUSTOR Control Center с комплектного жесткого диска. И третий вариант - непосредственно с веб-интерфейса хранилища. Важный момент - так как образ прошивки хранится на встроенной flash памяти, то даже при установке "новых" (то есть чистых, без прошивки NAS) HDD не потребуется искать комплектный CD, или и того хуже скачивать с сайта производителя прошивку, чтобы залить её на NAS. Всё сделается само - нужно будет лишь сделать основные настройки (выбрать тип массива, настроить дату, сменить пароль админской учётной записи и всё в таком духе). Это несомненно радует, но есть и недостаток - первый созданный раздел нельзя удалить (только через полный сброс настроек). Но учитывая возможность миграции и расширения разделов, это не очень большой недостаток, а так, скорее особенность.

ASUSTOR AS-606T

Также с диска можно установить ПО Backup Plan и Download Assistant для настройки резервного копирования и быстрого доступа к менеджеру закачек.

ASUSTOR AS-606T

Взглянем же наконец на ОС хранилища.

ASUSTOR AS-606T

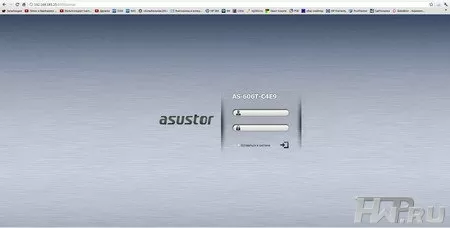

После ввода логина / пароля "admin" / "admin" перед нами предстает знакомый интерфейс.

ASUSTOR AS-606T

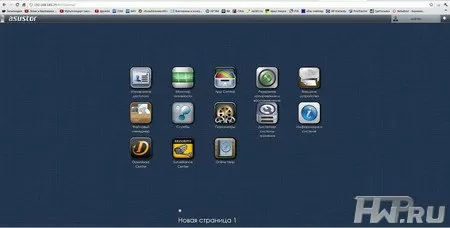

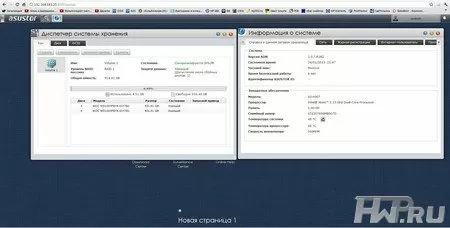

На главной странице размещены иконки быстрого доступа к настройкам, приложениям и службам. Поддерживается "многооконный" режим, то есть на страницу можно вывести сразу несколько "окон".

ASUSTOR AS-606T

Меню не запутано, расположение настроек понятно и продуманно. А их количество типично для NAS такого уровня - настраивается всё и вся, каждой детали уделено внимание.

ASUSTOR AS-606T

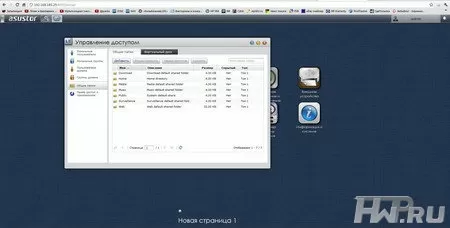

Про настройки RAID массива, папок общего доступа, учетных записей и групп и прочие обязательные настройки даже заикаться не хочется. Без этого хранилище - не хранилище. Поэтому отметим интересные и важные моменты.

В первую очередь отметим возможность интеграции с Active Directory.

ASUSTOR AS-606T

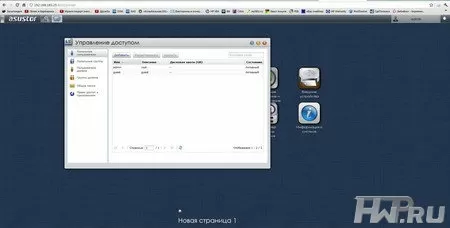

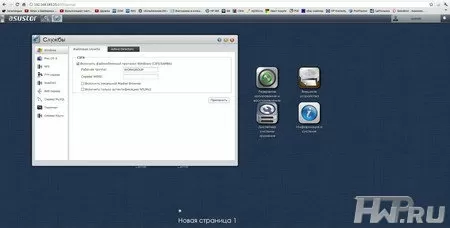

NAS можно присоединить к домену Windows и использовать доменные учетные записи и группы для "нарезания" прав доступа. Для организации это будет очень важно. Ровно как и работа с iSCSI (можно настроить множество LUN и Target и их соответствие).

ASUSTOR AS-606T

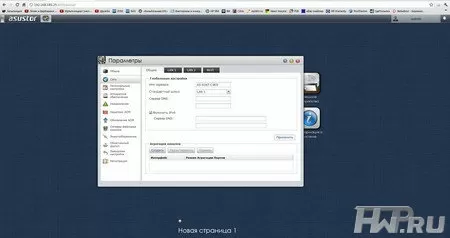

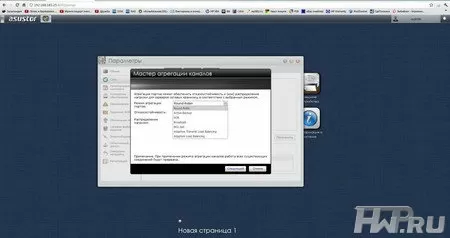

Сетевые интерфейсы можно объединить в "Team" чтобы получить двухгигабитное соединение. Присутствует множество различных режимов агрегации, с указанием их отказоустойчивости способности к распределению нагрузки.

ASUSTOR AS-606T

ASUSTOR AS-606T

Также присутствует поддержка USB Wi-Fi модулей. При необходимости уж одним из четырёх портов можно пожертвовать ради беспроводной сети.

ASUSTOR AS-606T

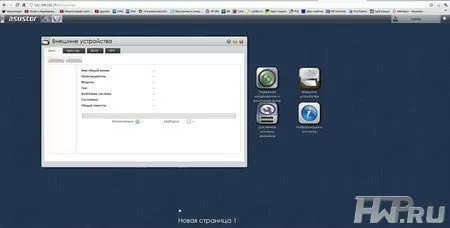

Также из внешних устройств поддерживаются принтеры и UPS. Про подключение внешних накопителей мы даже не заикаемся - для NAS это первостепенная функция.

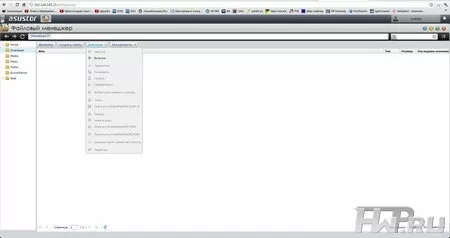

Файловый менеджер представляет собой полноценный проводник со всеми необходимыми функциями - переименование, копирование, удаление, перемещение, просмотр параметров, загрузка и выгрузка файлов, работа с архивами (создание, извлечение).

ASUSTOR AS-606T

 Наконец, можно создать ссылку совместного доступа, с помощью которой любой пользователь сможет скачать соответствующий файл.

ASUSTOR AS-606T

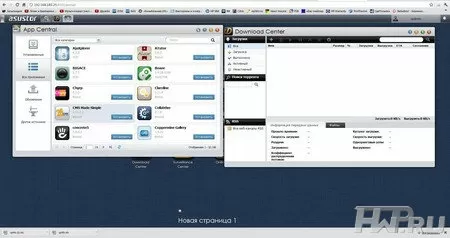

Расширять функционал можно за счёт установки приложений из App Central. Чуть меньше сотни приложений, большая часть которых позволяет развернуть на хранилище фотоальбомы, персональные блоги, и прочие web-сервисы. Здесь же устанавливается приложение "Boxee", о котором мы говорили чуть выше.

Наконец, отметим мощный "Download Center", который имеет расписание закачек с ограничением скоростей, оснащён встроенным поиском (поиск осуществляется по перечню популярных torrent сайтов), умеет работать с RSS, обрабатывать Magnet ссылки, наконец, отслеживать состояние пользовательской папки на предмет наличия в ней torrent-файлов с созданием соответствующих задач. Мощному процессору качать торренты в режиме 24/7 будет совсем не тяжело. Если уж на более медленных моделях фоновые закачки не влияют на общую производительность системы, то на ASUSTOR AS 6 тем более.

Производительность ASUSTOR AS-606T

Вот мы и добрались до самой главной части нашего обзора - оценке производительности.

Для тестирования мы использовали жесткие диски Western Digital Black серии Raid Edition 4 объёмом 1 ТБ. Сегодня это наиболее оптимальный вариант HDD для использования в корпоративных NAS-ах. Во-первых, благодаря оптимизации прошивки для RAID, эти HDD не выпадают из массивов при ошибках носителя, то есть бэд блоках. Во-вторых, за годы существования, эта серия доказала свою надежность. В-третьих, они находятся в списке совместимости всех СХД под 3.5-дюймовые диски (не считая HP, Dell, IBM, признающих только HDD со своими наклеечками). Ну и не в последнюю очередь, они чертовски быстры и при этом цена на них сопоставима с обычными жесткими дисками для настольных ПК.

В качестве тестовой системы мы использовали компьютер следующей конфигурации:

  • Intel Xeon 3220
  • 4 Gb RAM
  • Asus P5B Deluxe
  • Hitachi HDS721010CLA332 1Tb HDD 7200 rpm
  • Windows 7 Ultimate x64

Замеры осуществлялись при подключении по протоколу SMB, ASUSTOR AS-606T и клиент были подключены к гигабитному роутеру NETGEAR WNDR4000.

ASUSTOR AS-606T

ASUSTOR AS-606T

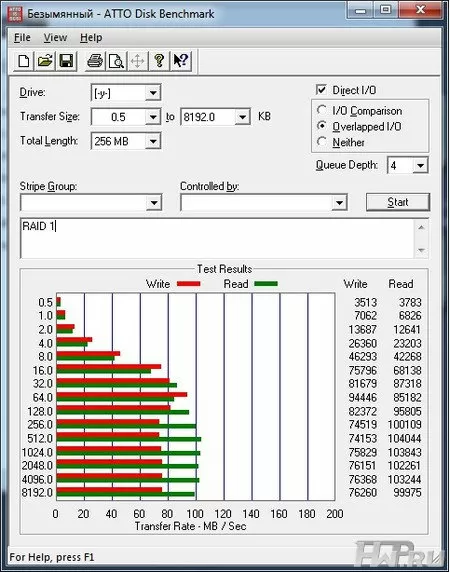

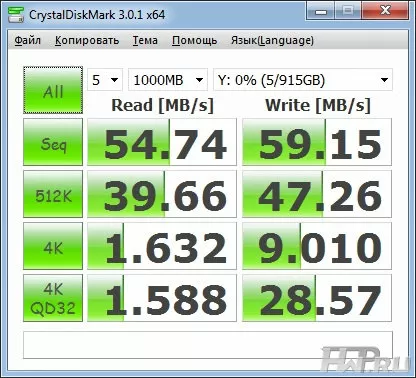

При конфигурации RAID 1 из двух дисков на больших блоках хранилище демонстрирует производительность на уровне 76 и 104 Мбайт/с на запись и чтение соответственно. CrystalDiskMark как всегда более суров, и на последовательной записи/чтении блоками по 1024 Кб показывает производительность на уровне 54 и 59 Мбайт/с соответственно.

Теперь взглянем на результаты тестирования при объединении двух дисков в массив RAID 0.

ASUSTOR AS-606T

ASUSTOR AS-606T

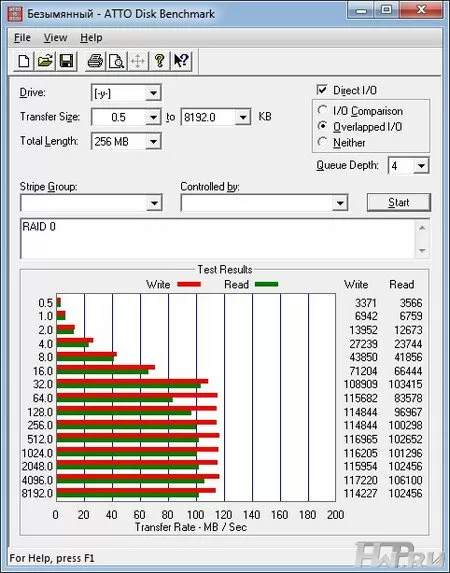

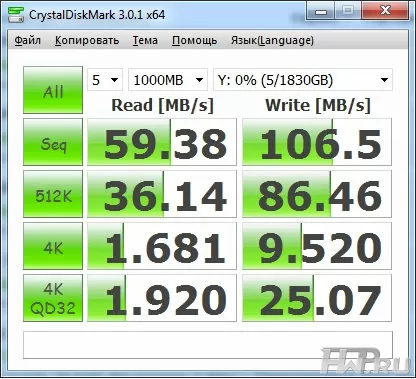

Результаты ATTO Disk Benchmark по записи упираются в пропускную способность гигабитного подключения, демонстрируя цифры около 117 Мбайт/с. А вот скорость чтения осталась практически прежней - около 106 Мбайт/с. CrystalDiskMark солидарен с коллегой и также отмечает0 прирост скорости последовательной записи до 106 Мбайт/с. Скорость чтения же повысилась совсем немного и достигла уровня 59 Мбайт/с.

Можно сделать выводы, что объединять сетевые интерфейсы в "Team" имеет смысл лишь при выборе быстрого RAID 0. И это лишь в том случае, если уже имеются управляемые коммутаторы с соответствующим функционалом. Если же такого сетевого оборудования нет, особой целесообразности в его покупке исключительно для подключения NAS на скорости в два гигабита - нет.

В целом же, ASUSTOR AS-606T демонстрирует неплохие скоростные характеристики для хранилища среднего уровня. Также надо учитывать, что важным параметром является не только скорость, но и количество отсеков для жестких дисков и поддержка RAID массивов. Ведь даже в маленьких организациях понимают важность не столько скорости, сколько надёжности хранения данных. И шестидисковое хранилище выглядит оптимальным решением.

Цена вопроса

На момент написания обзора стоимость ASUSTOR AS-606T находилась на уровне 50 000 рублей (без жестких дисков). Двухдисковый 602T обойдётся в 23 000 рублей, модель 604T на 4 диска - 33 000 рублей, а за старшую модель 608T с восемью слотами придётся отдать 57 000 рублей. Для примера, стоимость схожего по позиционированию, функционалу и мощности 8-дискового Synology DS1812+ находится на уровне 48 тысяч рублей, а QNAP TS-869 PRO, являющегося самым близким оппонентом AS-608T уже 69 000р

Выводы

Оценить реальные итоги входа продута ASUSTOR AS-6 на рынок можно будет только спустя некоторое время, а пока можно с уверенностью констатировать тот факт, что серия заслуживает внимания потенциального покупателя. ASUS продемонстрировал свой собственный взгляд, не забыв при этом посмотреть на достижения более опытных конкурентов. Однозначно выделить какой-то один основной козырь моделей серии AS-6 сложно, их скорее несколько: высокое качество исполнения устройства в целом, современный подход к построению аппаратной платформы и ОС. Хотя есть и неоднозначные моменты, например, возможность управления хранилищем посредством кнопок на корпусе - фишка удобная, но не несёт особой смысловой нагрузки, так как доступных функций не так уже и много. Возможность подключения к телевизору для просмотра мультимедийного контента мощностями самого NAS - несомненно, круто. Но данное СХД, ориентировано больше на бизнес, нежели на домашнего (пусть и продвинутого) пользователя, поэтому данная функция приобретет завершенный логичный вид именно после введения ее в работу для целей видеонаблюдения.

Несомненно, общий функционал, высокая производительность, лёгкость в управлении, возможность наращивания ёмкости за счёт десятка различных портов, бесшумная работа, высокие скоростные характеристики, упирающиеся в потолок гигабитного соединения - это далеко не все достоинства серии ASUSTOR AS 6. Пожалуй, лишь весомая стартовая цена может отпугнуть потенциального покупателя. Хотя, опять же, с чем / с кем из конкурентов проводить ценовое сравнение. Кроме того, не стоит забывать, что вопрос цены далеко не всегда является первым по значимости. Остаётся только ждать, как рынок примет нового сильного игрока, и как будет выглядеть продолжение серии при столь высоко взятой планке с самого начала.

Официальный сайт Asustor - www.asustor.ru

Лутовинов Максим (aka. Kok)
06/02.2012
