Сетевой коммутатор AR-LINK N5R с автономным питанием для критических ситуаций

Введение

Бум развития сетевых технологий на предприятиях привёл к тому, что сегодня все больше и больше зависит от сигнала в CAT5 кабеле. Иногда от ethernet соединения зависит слишком много, и вы начинаете задумываться о резервировании линий, обходных каскадах, подбираете устройства с расширенной гарантией и сервисной поддержкой. Но сегодня вы поймёте, что этого мало...

Знакомство с фирмой НПО "Сибирский Арсенал" началось с GSM-сигнализатора "Express GSM", и прошло очень успешно. Мы чувствовали, что и тестирование AR-LINK N5R принесёт нам много новых эмоций, и мы снова не промахнулись. AR-LINK N5R - это аналог тяжелых танков, этакий железный монстр, готовый работать в любых условиях, одним словом "Сделано в России". Да, мы действительно говорим о сетевом коммутаторе, который переживёт апокалипсис 2012 года.

Комплектация

Коммутатор AR-LINK N5R пришёл к нам в белой безликой коробке средних размеров. Возможно, это только наш тестовый образец не может похвастаться упаковкой без полиграфии. С другой стороны - не в красоте упаковки дело, а в самом продукте.

AR-LINK N5R

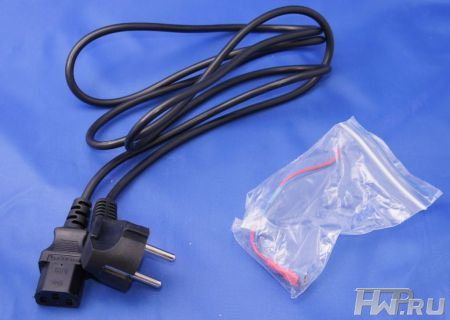

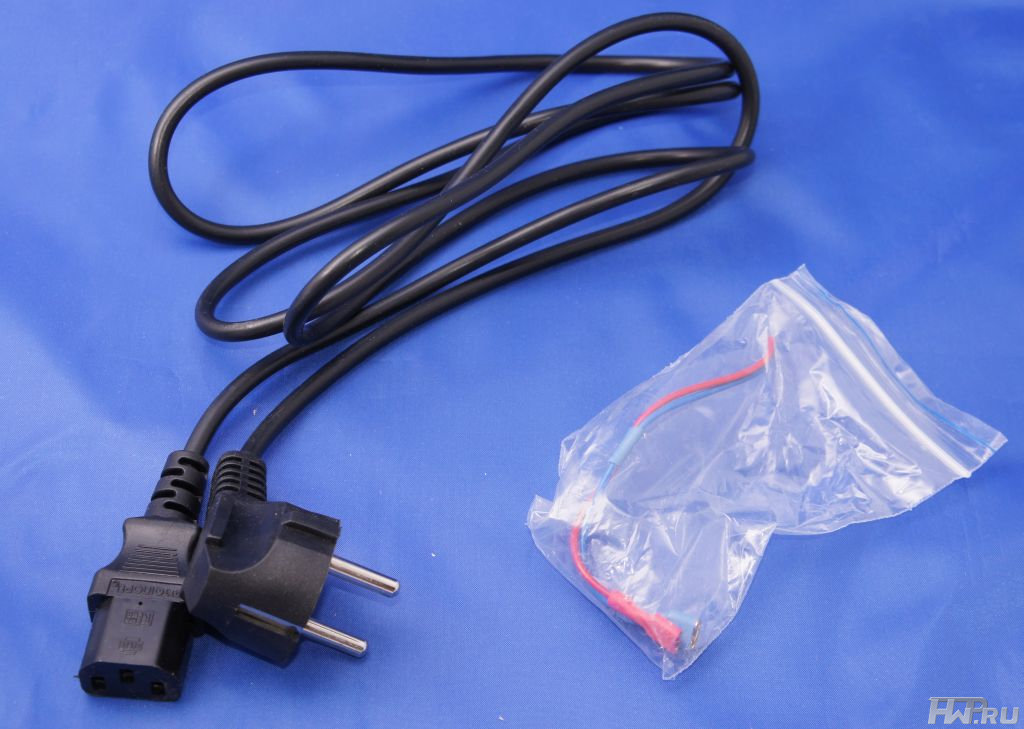

Внутри упаковки можно найти сам коммутатор, кабель питания и кабель для подключения встроенного аккумулятора, а также руководство пользователя. В коммутатор AR-LINK N5R уже установлен АКБ, его нужно лишь подключить с помощью вышеуказанного кабеля.

AR-LINK N5R

Честно говоря, читать инструкцию к русской продукции очень приятно: во-первых, не столкнёшься с "трудностями перевода", как это нередко бывает с иностранной продукцией, во-вторых, инструкция практически не содержит "воды", а лишь необходимую информацию (аккуратно изложенную).

Технические характеристики

AR-LINK N5R

Как всегда перечислим основные технические характеристики:

  • Скорость передачи данных на порту Ethernet:
    • полудуплексный режим 10 Мбит/с
    • полнодуплексный режим 20 Мбит/с
  • Скорость передачи данных на порту Fast Ethernet:
    • полудуплексный режим 100 Мбит/с
    • полнодуплексный режим 200 Мбит/с
  • Размер матрицы MAC-адресов - 1024 записей
  • Встроенный буфер данных - 64 КБ
  • Скорость коммутации:
    • Ethernet 14880 кадров в секунду
    • Fast Ethernet 148800 кадров в секунду
  • Напряжение питания коммутатора:
    • от сети переменного тока от 187 В до 242 В
    • от резервного аккумулятора 12 В
  • Работа от резервного аккумулятора - не менее 5 часов
  • Задаваемый период пересброса - от 1 мин до 24 часов
  • Категории кабеля для 10Base-T - 3; 4,5; 5e
  • Категории кабеля для 100Base-TX - 5, 5е
  • Рабочая температура - от 5 до 40°С
  • Влажность воздуха, без образования конденсата - от 10% до 90%
  • Габаритные размеры - 193х154х63 мм
  • Масса - не более 5 кг

Особенности:

  • питание от сети переменного тока 220 В и от резервного аккумулятора(12В 1,2 А/ч)
  • выпускается в металлическом корпусе
  • одновременно можно подключить до пяти устройств (5 портов)
  • работает на скоростях 10 Мбит/с и 100 Мбит/с
  • обладает функцией автосогласования скорости
  • возможность работы с прямым и кросс-кабелем
  • осуществляет коммутацию с промежуточным хранением данных
  • осуществляет автоматическое согласование полудуплексного или полнодуплексного режима
  • автоматический пересброс с заданным периодом для исключения "зависания" коммутатора
  • настройки задаются при помощи WEB-интерфейса
  • автоматическое отключение резервного аккумулятора для защиты от глубокого разряда
  • контроль состояния питания с помощью WEB-интерфейса и индикации на приборе
  • рассчитан на круглосуточный режим работы

Теперь соберём всю эту информацию в несколько предложений. Перед нами бюджетный пяти портовый 100-Мегабитный коммутатор AR-LINK N5R класса SOHO с автономным питанием (от встроенного аккумулятора). Автосогласование скоростей, поддержка как прямого, так и кросс-кабеля - это всё джентльменский набор. Как бонус - Web-интерфейс и автоматическая перезагрузка во избежание "зависаний". Но со всеми этими "фишками" мы познакомимся чуть позже, а пока давайте возьмём устройство в руки и внимательно рассмотрим.

Внешний вид

Человек, хотя бы близко знакомый с техникой и электроникой производства разных стран, при первом же взгляде на AR-LINK N5R сразу назовёт страну происхождения этого устройства. И даже надписи на английском не смогут запутать. Посмотрите сами - внешний вид не столько топорен, сколько брутален и "готов к работе в любых условиях". Россия - страна контрастов: летом мы терпим сорокоградусную жару, а зимой бегаем по 20-30 градусном морозу. Поэтому всё, что делается в России, делается на совесть. А в идеале, электроника должна работать даже после ядерной войны, а если патронов нет, а враг рядом - бей его сетевым коммутатором! Шутка, конечно.

AR-LINK N5R

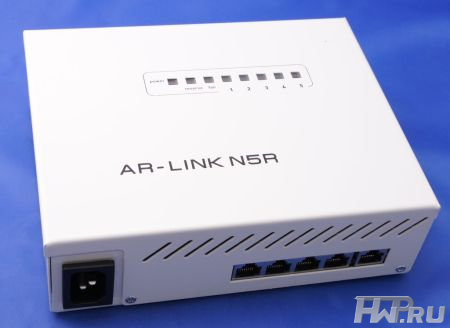

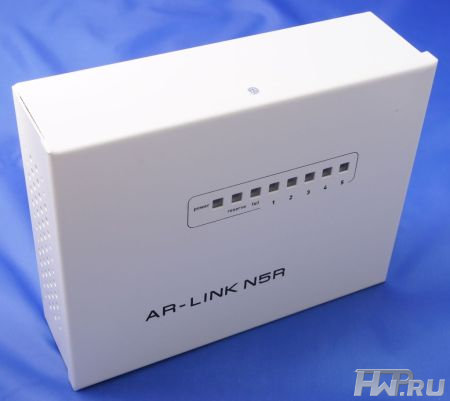

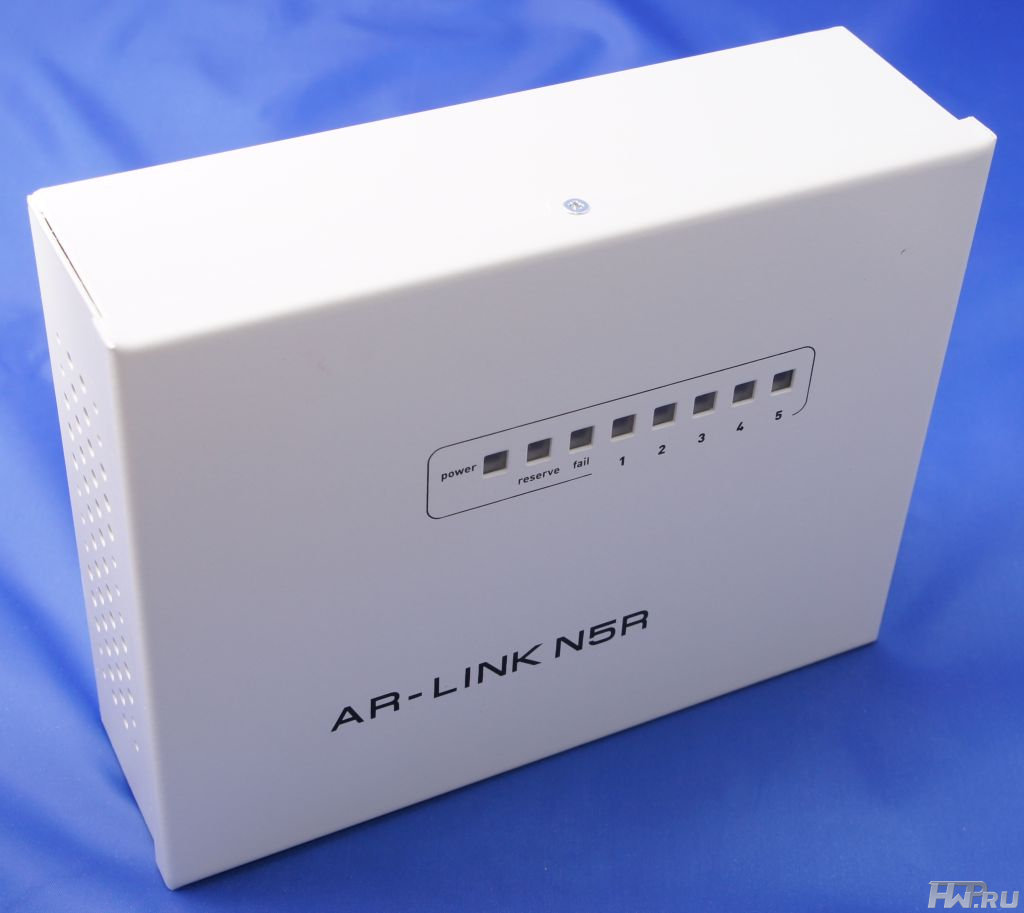

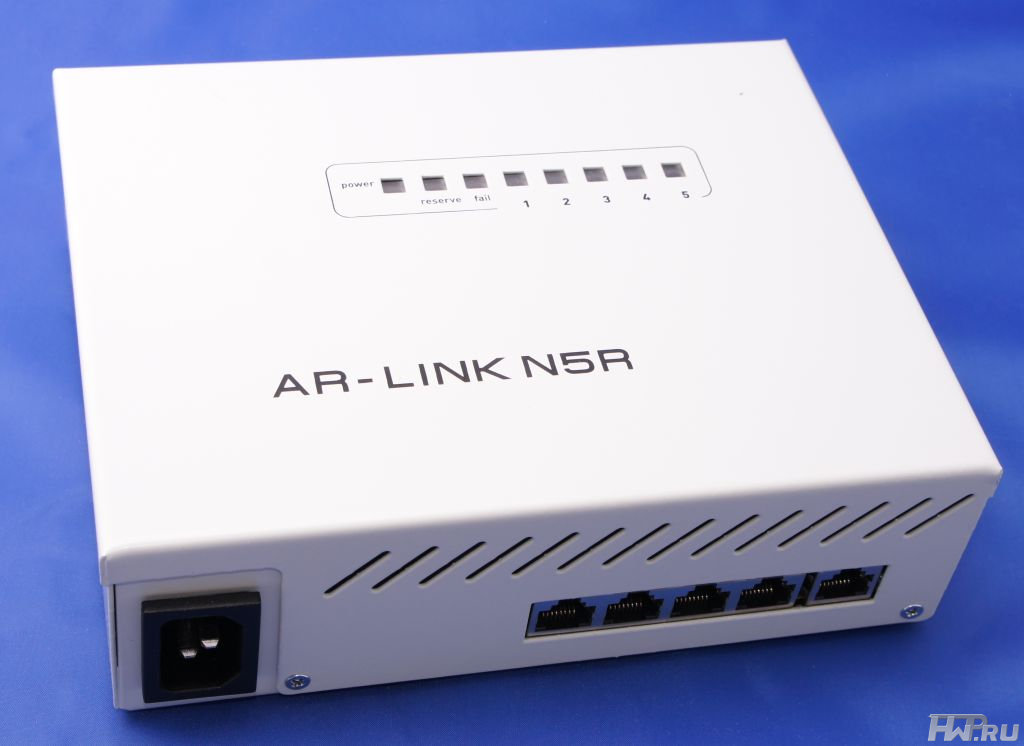

Полностью металлический корпус (никакого пластика!) имеет размеры 193х154х63, а вес - полтора килограмма. На фоне заграничных конкурентов AR-LINK N5R выглядит очень сурово.

AR-LINK N5R

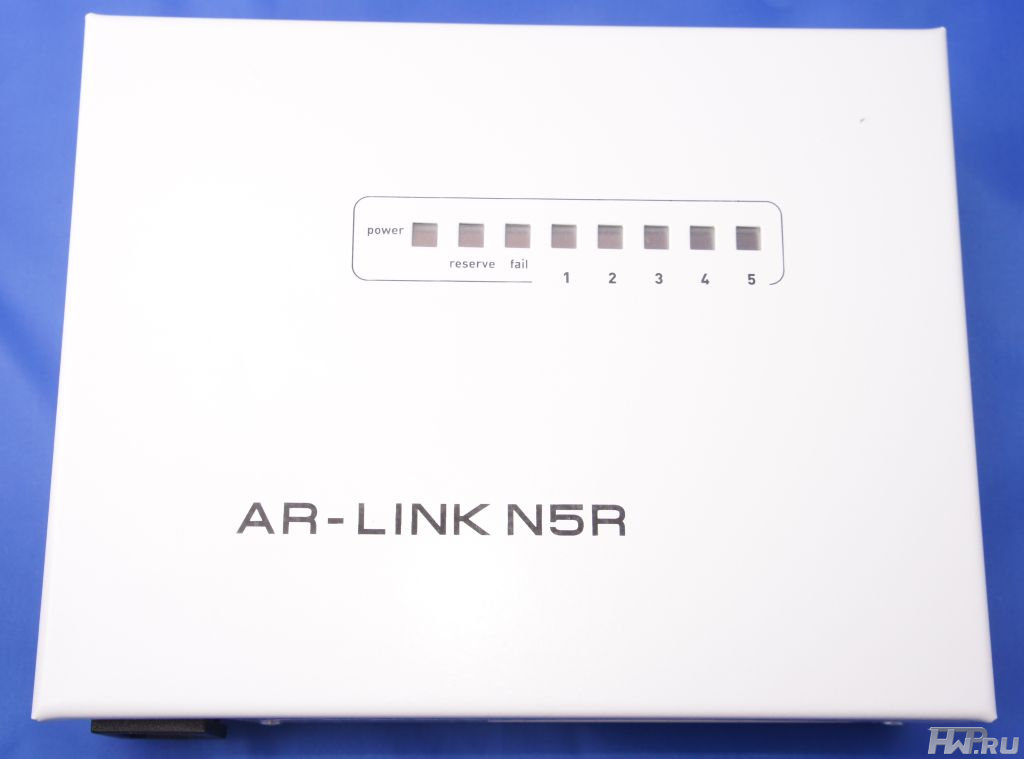

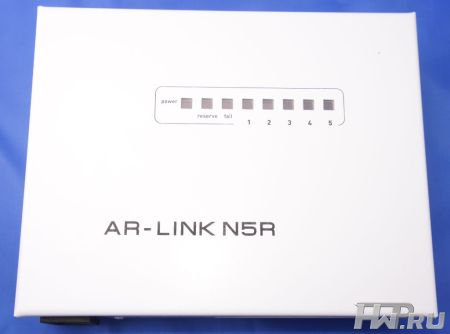

На верхней стороне AR-LINK N5R присутствуют восемь индикаторов - три из них показывают статус работы и питания, пять оставшихся - активность на портах. Конечно, пять портов это очень мало, но для малых офисов или домашней сети - самое то.

AR-LINK N5R

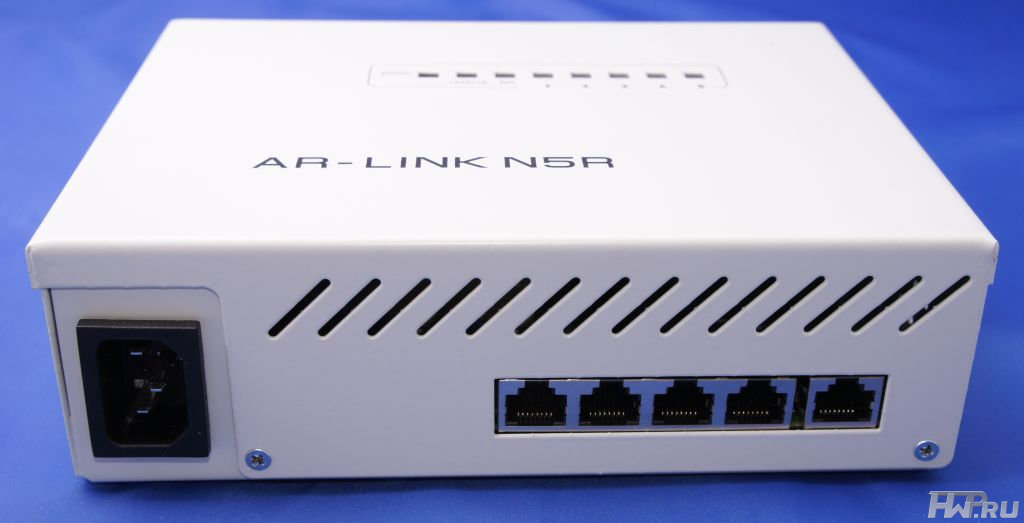

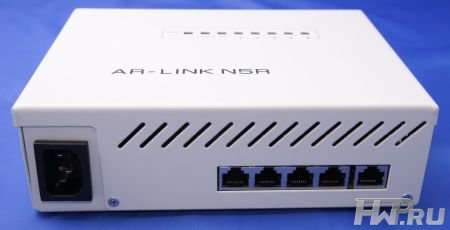

На нижнем торце AR-LINK N5R, аккурат под индикаторами (если смотреть на них), находятся разъём питания и сетевые порты. Очень удобно, что разъём питания стандартный "компьютерный", а не какой-нибудь уникальный, который нигде не купишь. Встроенный (а не выносной, как это любят делать в бюджетных хабах) блок питания - ещё один плюс для установки в стойку: громоздкий "адаптер" не займёт наглым образом две соседних розетки.
