Собираем быстрый современный NAS для дома и небольшой студии. Часть 1 - корпус SilverStone CS01-HS

Нашим постоянным читателям не нужно объяснять, насколько удобно использовать NAS не только для хранения данных, но и для работы с ними. Еще 5 лет назад было понятно - если вы обрабатываете фотографии или видео, то хранить оригиналы и архивы удобнее на выделенном устройстве, доступном в локальной сети и через интернет. Для комфортной обработки большого количества фотографий или видео-роликов, файловый сервер должен быть быстрым, намного быстрее локального жесткого диска с интерфейсом SATA, и такие устройства имеют очень высокую стоимость.

С другой стороны, если цена не останавливает, уже можно подумать об использовании SSD-хранилища: тихого, холодного, быстрого, но дорогого. Быстрые фирменные NAS-ы от таких компаний, как Synology или QNAP, до сих пор не по карману даже небольшим SOHO-пользователям, но вы можете собрать устройство самостоятельно: ничего в этом сложного нет, возможности конфигурации - огромны, вы сможете делать апгрейд, расширение емкости, использовать как новые, так и Б.У. комплектующие… И самое важное - сборка NAS-а куда более интересное занятие, чем сборка игрового компьютера или HTPC.

Эта статья будет выходить в нескольких частях, и начнем мы с корпуса.

Корпус для NAS - Silverstone CS01-HS

Корпус может стать самым дорогим компонентом сборки. Если вы планируете поставить NAS в кладовку и забыть о нем на долгие годы - берите самый дешевый китайский корпус. Если вы хотите поставить ваше детище на видное место, пользоваться горячей заменой жестких дисков, готовьтесь к тому, что за корпус придется отдать половину стоимости всей конфигурации. Мы будем собирать систему на 2.5-дюймовых жестких дисках, потому что скорость, тишина и компактность для нас важнее, чем объем, который всегда можно добавить, подключив внешний бокс для HDD.

Корпус SilverStone CS01-HS

Компания SilverStone имеет больше смелых конструкторских корпусов, чем любой другой вендор, и если ты ищешь что-то необычное, то начинаешь с их сайта. В модельном ряду SilverStone есть внешние и внутренние дисковые боксы, в том числе с поддержкой SAS и Thunderbolt, я бы даже сказал, что вокруг хранения данных строится половина продукции SilverStone. Корпус Silverstone CS01-HS - это решение формата Mini-ITX из серии Case Storage, имеющее 6 отсеков для HDD/SSD с горячей заменой (поддерживается SAS/SATA-600), и еще 2 внутренних отсека для SSD без горячей замены. Итого, нам доступны 8 посадочных мест для 2.5-дюймовых устройств. К слову, у компании есть версия этого же корпуса, но с дисковой конфигурацией 2 х 3.5 дюйма + 2 х 2.5 дюйма и без поддержки Hot Swap (Silverstone CS01). Этот корпус - редкий гость в российских интернет-магазинах, поэтому если вы встретите его в продаже, считайте вам крупно повезло.

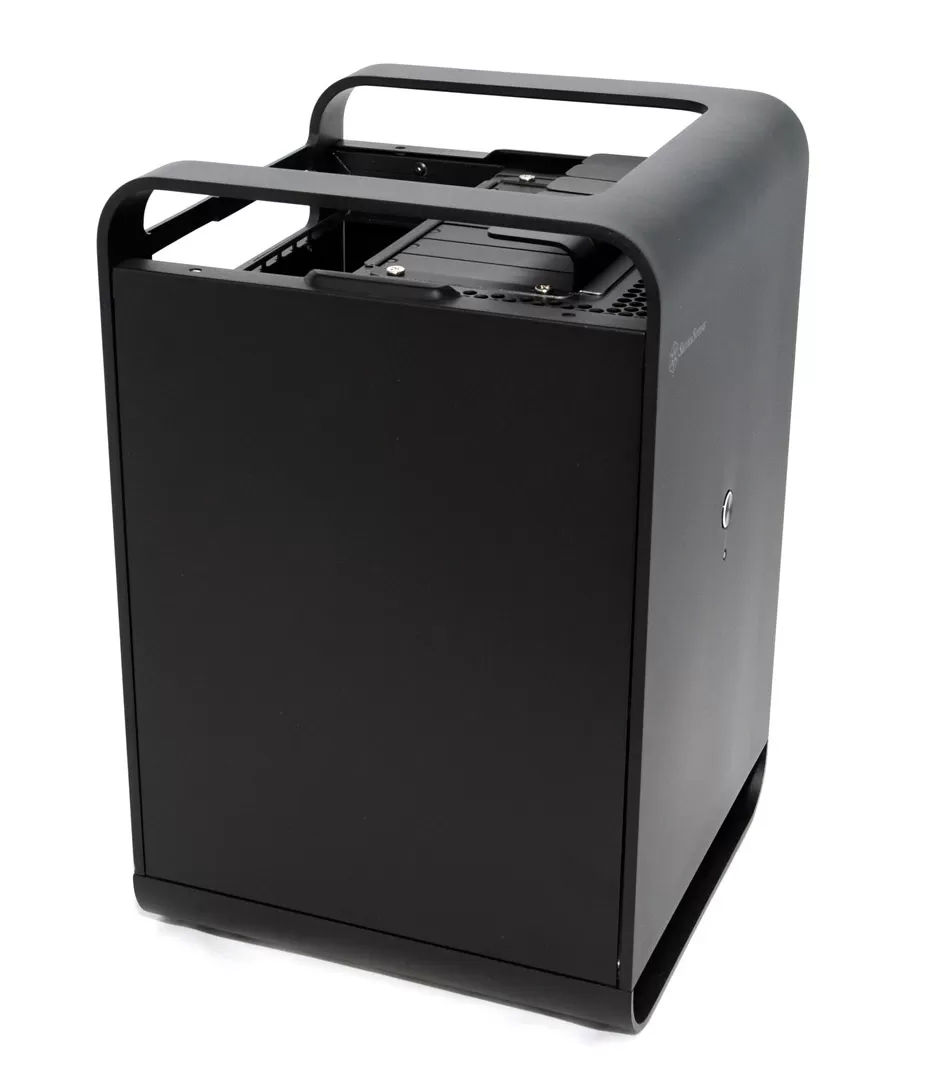

SilverStone CS01-HS производится в двух цветовых вариантах: черном и серебристом, оба варианта имеют стальной каркас и алюминиевый кожух, окно в боковой стенке не предусмотрено. Черный вариант красивее, но серебристый - практичнее, и мы конечно же, делаем выбор в пользу красоты.

Корпус имеет вертикальную ориентацию, и система охлаждения, представленная одним-единственным вентилятором, который продувает компоненты компьютера снизу вверх, помогая естественному движению воздуха. Вот почему боковые стенки SilverStone CS01-HS не имеют вентиляционных отверстий или перфорации, что очень важно для тихой работы будущего NAS-а.

Кстати, боковины сделаны из тонкого стального листа, и опыт подсказывает, что совсем не лишне будет обклеить их дополнительной шумо/виброизоляцией, что мы и сделаем позже.

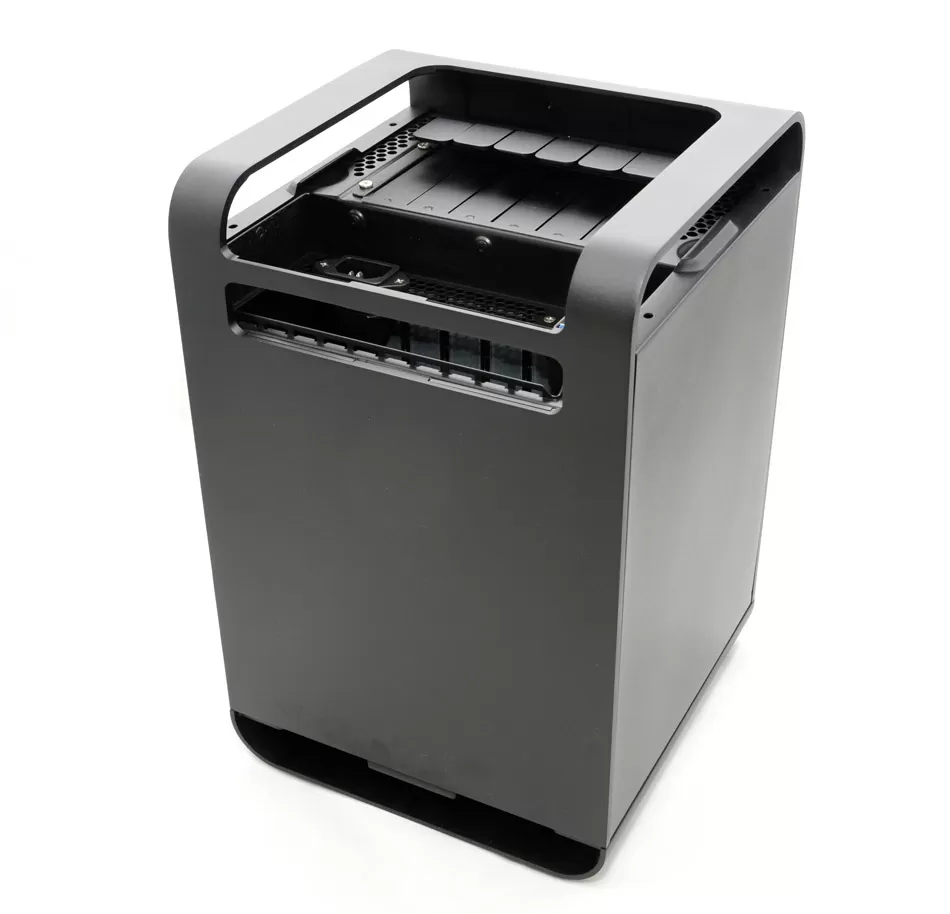

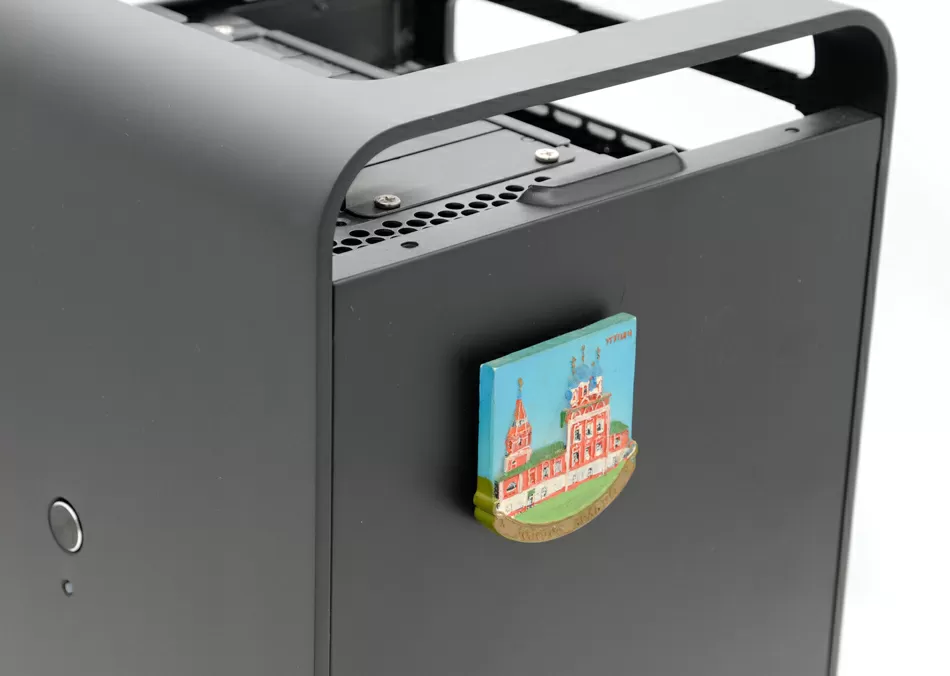

Интересно, что в SilverStone CS01-HS рама корпуса отсутствует как таковая: за жесткость отвечает толстенный алюминиевый лист, согнутый буквой «П» и выполняющий роль лицевой и задней стенок. Да и сверху он вырезан таким образом, что образует две ручки, за которые удобно поднимать компьютер, и такое решение заслуживает всяческих похвал. Я надеюсь, что мода на толстые алюминиевые стенки никогда в компьютерных корпусах никогда не закончится.

Самое интересное у SilverStone CS01-HS - сверху, ведь именно там будут располагаться все порты материнской платы, и там же установлены 6 отсеков для HDD. Здесь располагаются 2 порта USB 3.0, которые можно использовать для подключения дискового бокса (DAS), и здесь же, кстати, установлена вилка 220В, от которой внутри корпуса идет кабель к блоку питания.

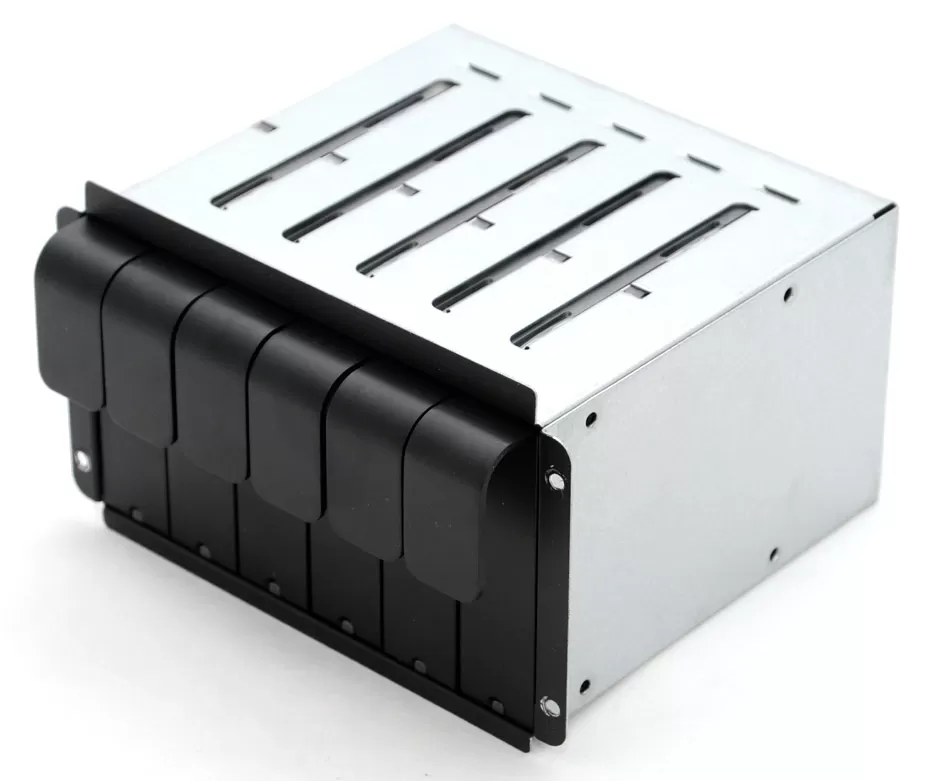

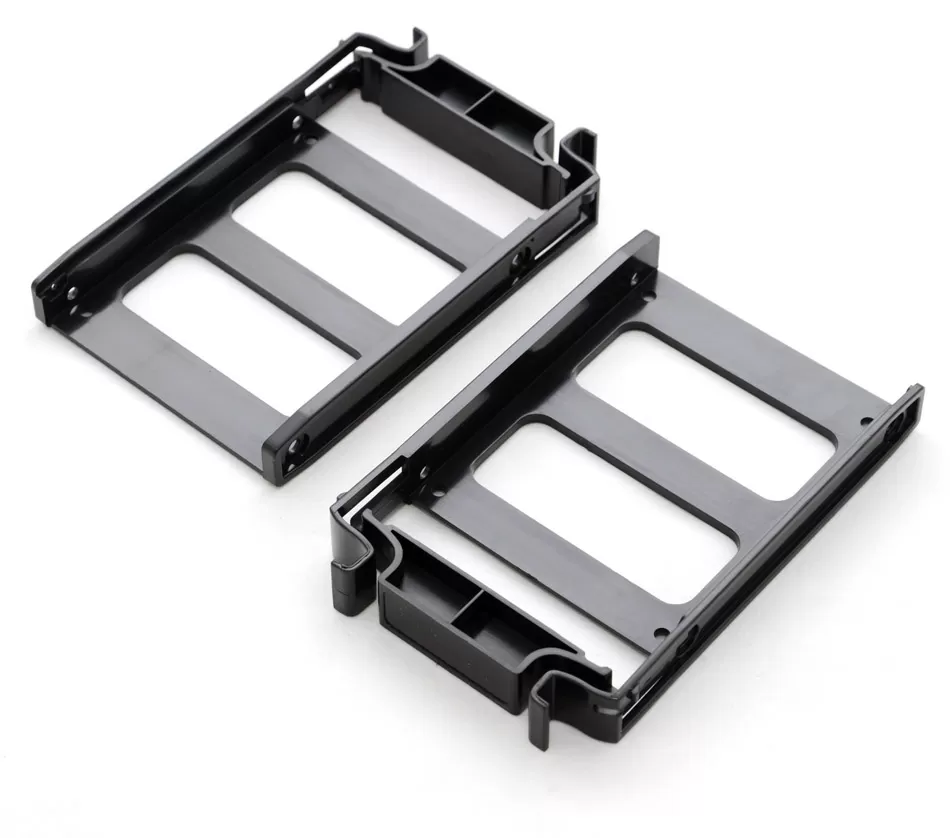

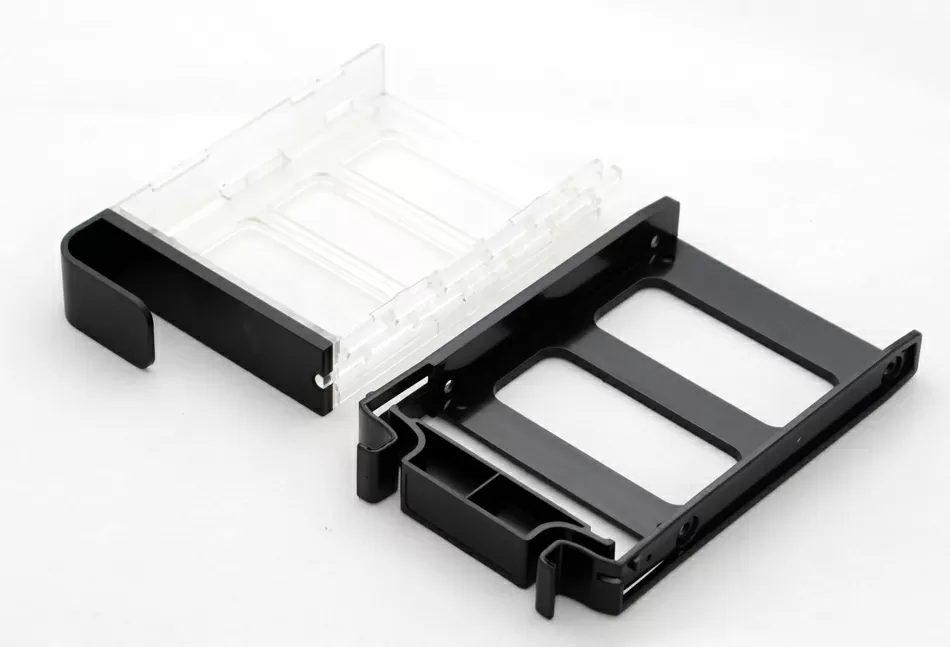

Корзина для жестких дисков может быть демонтирована, и в инструкции сказано, что это придется делать при сборке компьютера. Лотки для HDD имеют пластиковые салазки с алюминиевой ручкой. Как бы странно это ни было, но вентиляционных отверстий на салазках нет, да их нет вообще нигде в корзине, и как производитель думает продувать горячие жесткие диски - я не знаю, придется проверить во время тестов. Update: в пятой части нашего проекта мы установили в данный корпус SAS диски и потратили целую статью на борьбу с перегревом.

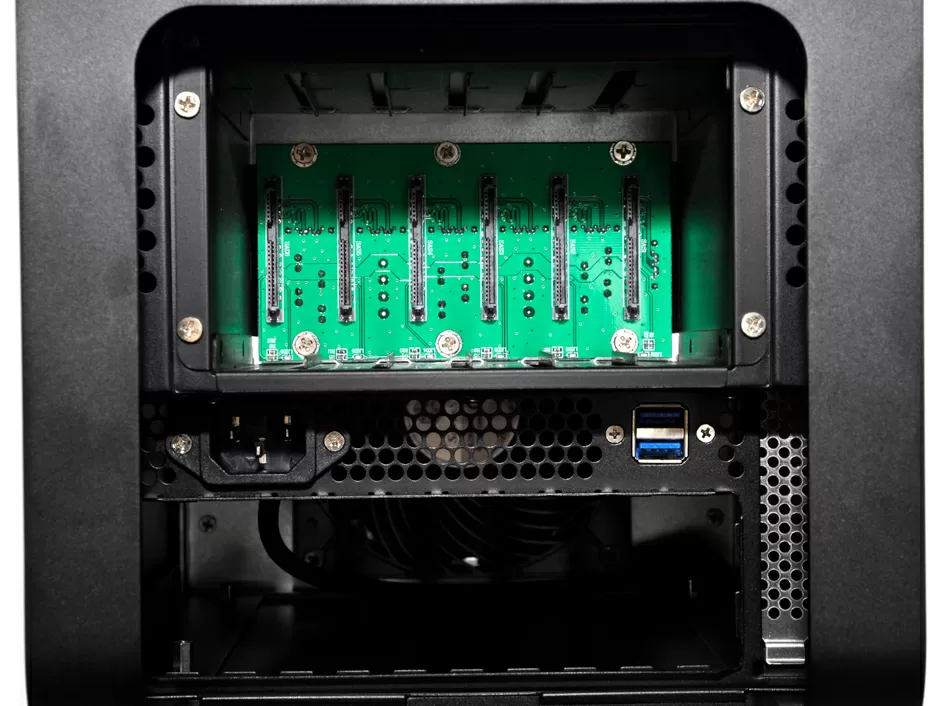

Кстати, внутренние разъемы корзины - SAS/SATA-600, а внешние - 6 обычных SATA и два Molex от блока питания.

В NAS, собранный в корпусе SilverStone CS01-HS вы можете установить только одну плату расширения низкопрофильного форм-фактора, и надо заранее продумать, что вам может понадобиться. Например, будет ли это Thunderbolt для внешней дисковой коробки, или вы обойдетесь скоростью USB 3.0? Может быть, 10-гигабитная сетевая карта, хотя эти адаптеры уже встраивают в дорогие материнские платы? Лучшим решением видится SAS/SATA контроллер с внутренними и внешними портами, ведь далеко не каждая Mini-ITX материнка даст вам 8 SATA портов. Имейте ввиду, что брэкет платы расширения будет «смотреть» прямо на изгиб стенки корпуса, и если вы планируете устанавливать карту с внешними портами, то кабель, подключаемый к ней, должен быть гибким на конце, а длинные разъемы типа SFP+ или QSFP, и вовсе подключить не получится

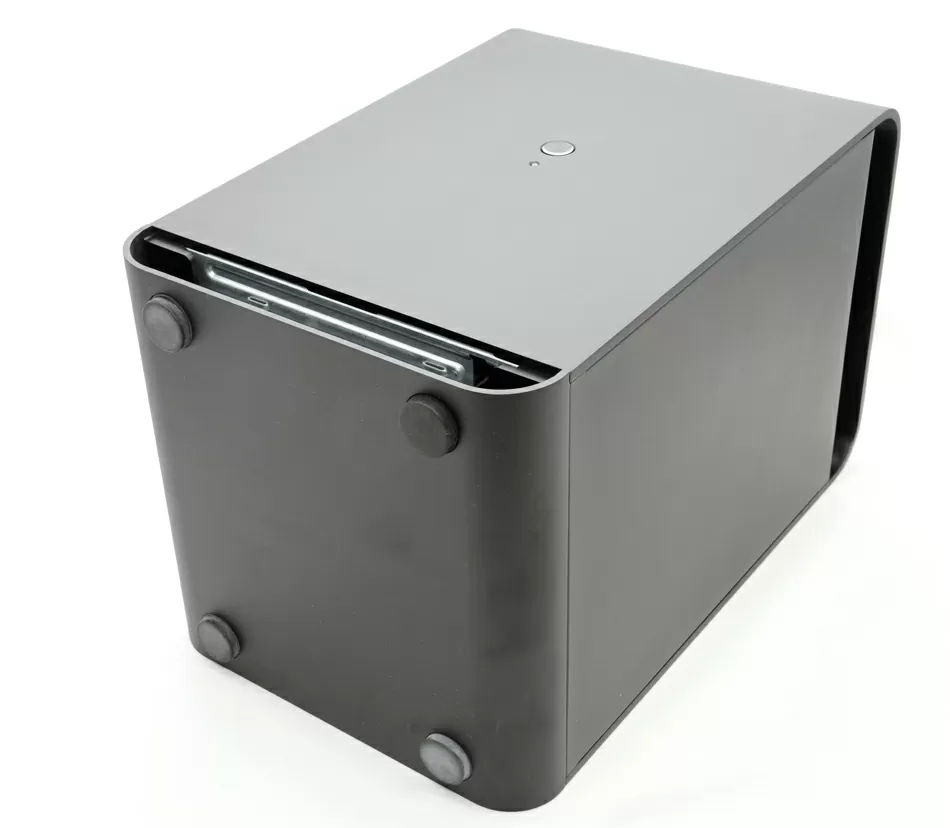

В нижней части корпуса две вещи имеют для нас особое значение: это большой пылевой фильтр, который можно снимать и мыть, не прерывая работу компьютера и резиновые ножки, которые не дают вибрации распространяться за пределы NAS-а. Фильтр снимается нелегко, а ножки могли бы быть помягче, но кто обращает внимание на такие мелочи?

По внешности SilverStone CS01-HS скажу следующее: очень красивая и очень интересная конструкция, в которой вместо «китай-пластика»- толстенный алюминий. Единственное, что заставляет напрячься - это корзина для дисков, напрочь лишенная вентиляции. Для SSD это не имеет ровным счетом никакого значения, а вот как поведут себя серверные диски, придется проверять на собственном опыте, и при необходимости - дорабатывать.

Внутреннее пространство

Корпус SilverStone CS01-HS поставляется без блока питания, и надо иметь ввиду, что поддерживаются редкие БП типа SFX/SFX-L, которые при установке будут полностью скрыт внутри компьютера, так что можно брать любого цвета.

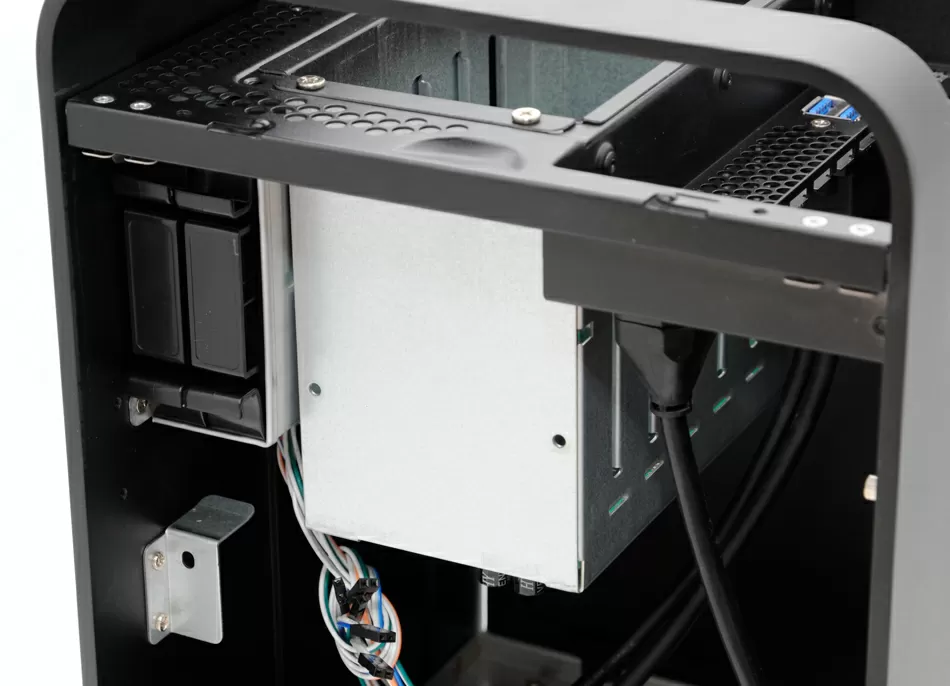

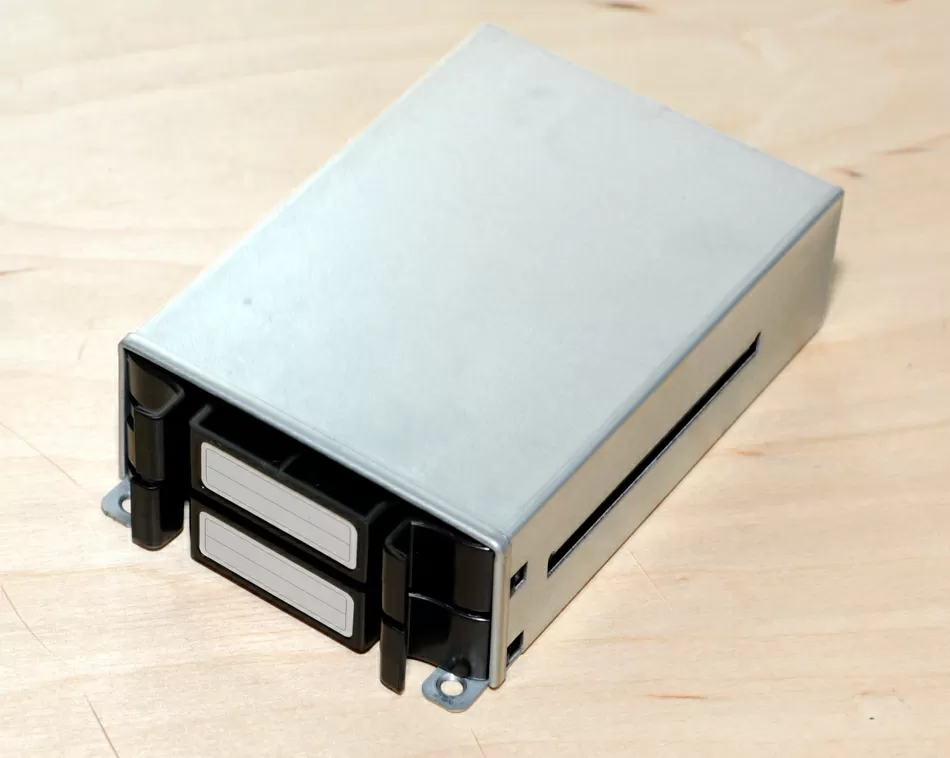

Пара дополнительных отсеков для двух HDD/SSD, скрытых внутри, ничем не примечательна: нет ни Hot-Swap, ни виброразвязки. Корзина для них крепится в двух точках и прижимается основной 6-дисковой, а сами лотки имеют простенькие пластиковые защелки. Лучше всего сюда устанавливать SSD, ведь жесткие диски толщиной 15мм сюда не вмещаются!

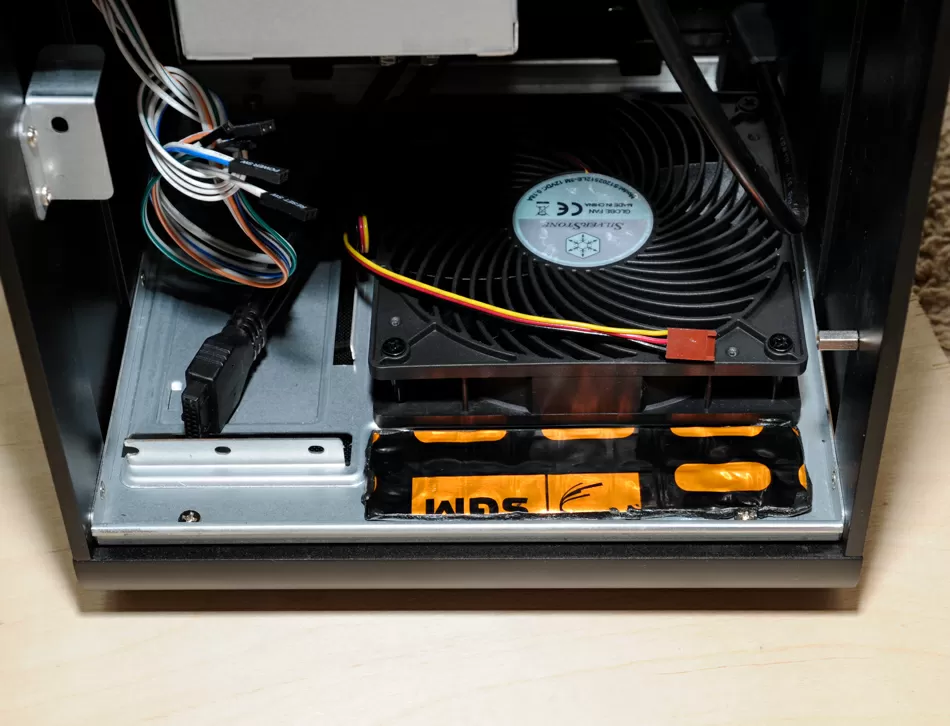

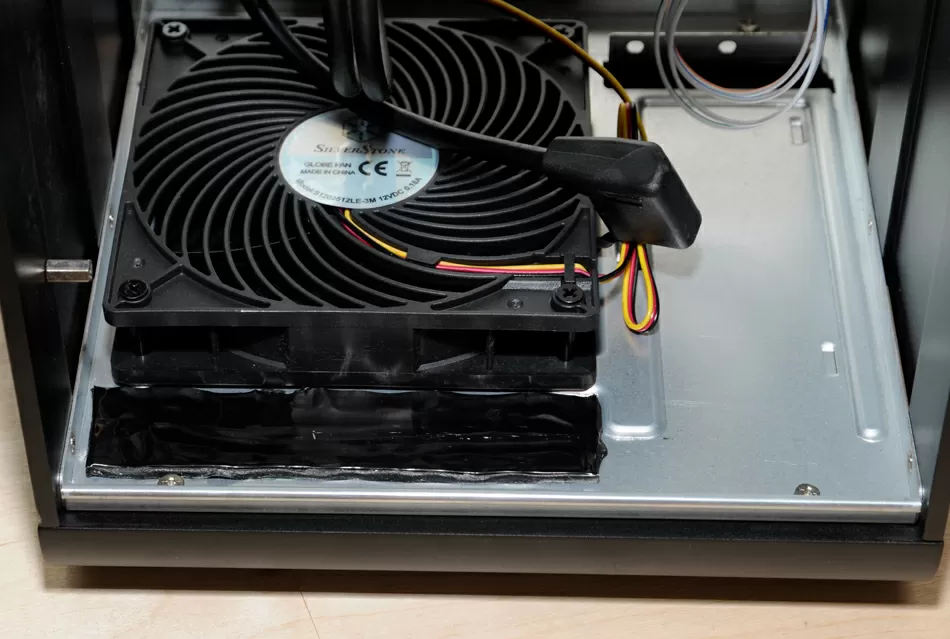

И единственное, что обращает на себя внимание - это необычный 120-мм вентилятор серии Penetrator, установленный на дно корпуса. Он специально сконструирован для создания линейного потока воздуха, и тут надо объяснить, что к чему. Обычно, при установке корпусных вентиляторов, мало кто заморачивается формой потока и тем, как он расходится в пространстве. Для вентилятора, стоящего на выдув, вообще не имеет никакого значения, по какой траектории пойдет воздух к вам в комнату, а тут у SilverStone другая ситуация: им нужно одним 120-мм «карлсоном» продуть весь корпус, который будет напичкан проводами и компьютерным железом, так что поток должен быть максимально линейным, чтобы не расходиться в разные стороны сразу же после формирования, а проходить через весь корпус. Очень наглядно демонстрация Penetrator-а показана на этом видео:

Вентилятор имеет 9 лопастей и самый простой тип подшипника - обычная втулка (sleeve bearing), к материнской плате AP-122 подключается 3-контактным Molex штекером. Скорость вращения лопастей составляет 1200 об/мин, а уровень шума - 19.7 дБ при производительности 45.58 CFM.

Корпус не имеет никаких приспособлений для прокладки кабелей, никаких скрытых ниш или мест для крепления дополнительных вентиляторов.

Сняв обе боковины CS01-HS, мы получаем полностью открытую конструкцию, так что сборка обещает принести радость, и осталось произвести антивибрационную проклейку, чтобы сделать NAS бесшумным.

Проклейка корпуса виброматериалом

Почти любой современный компьютерный корпус, в который устанавливаются жесткие диски, может вибрировать, резонировать и докучать своим звуком. Практика показала, что проклейка некоторых элементов вибропоглощающим материалом способна полностью убрать шум, создаваемый вращением пластин HDD или вентиляторов. Говоря проще, если взять дешевый корпус за 2 тысячи рублей и проклеить его шумоизоляцией, он будет звучать как корпус за 14-15 тысяч рублей. Это абсолютно безвредная процедура, по большей части не влияющая на гарантию или на охлаждение.

Чтобы понять, нуждается ли корпус в проклейке, я делаю простой тест: ставлю его на стол и обстукиваю ручкой отвертки. Ничего не должно дребезжать или звенеть. Если что-то звенит, то скорее всего оно будет вибрировать, и моя задача - найти и проклеить эти поверхности, чтобы они не излучали звуковую волну при вибрации.

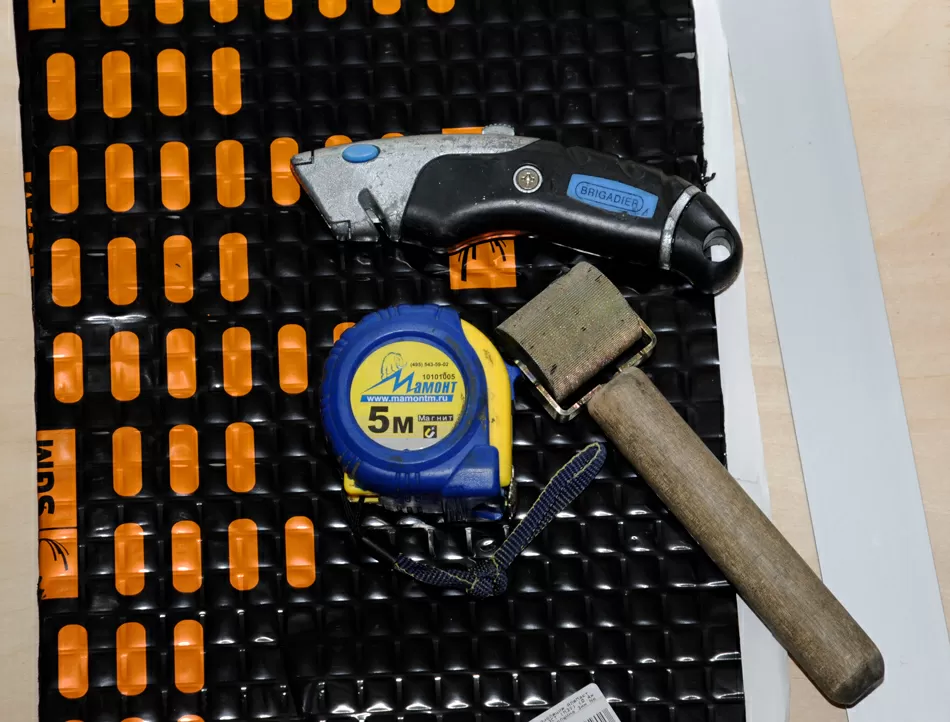

Какие материалы выбрать? Любые автомобильные листы, представляющие собой битумную субстанцию, нанесенную на фольгу. Опыт показывает, что ощутимый эффект будет абсолютно от любого материала любой толщины, но самый лучший эффект мне удавалось достичь применяя Бимаст Супер. В этот раз в автомагазине данного материала не было, поэтому пришлось купить два маленьких листа SGM Алюмаст Альфа М3Ф толщиной 3 мм.

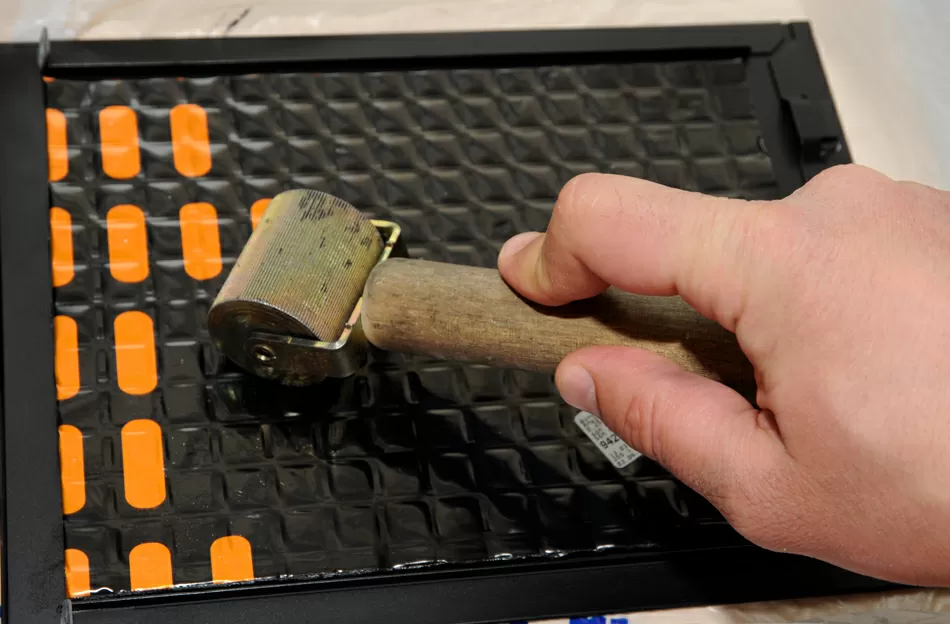

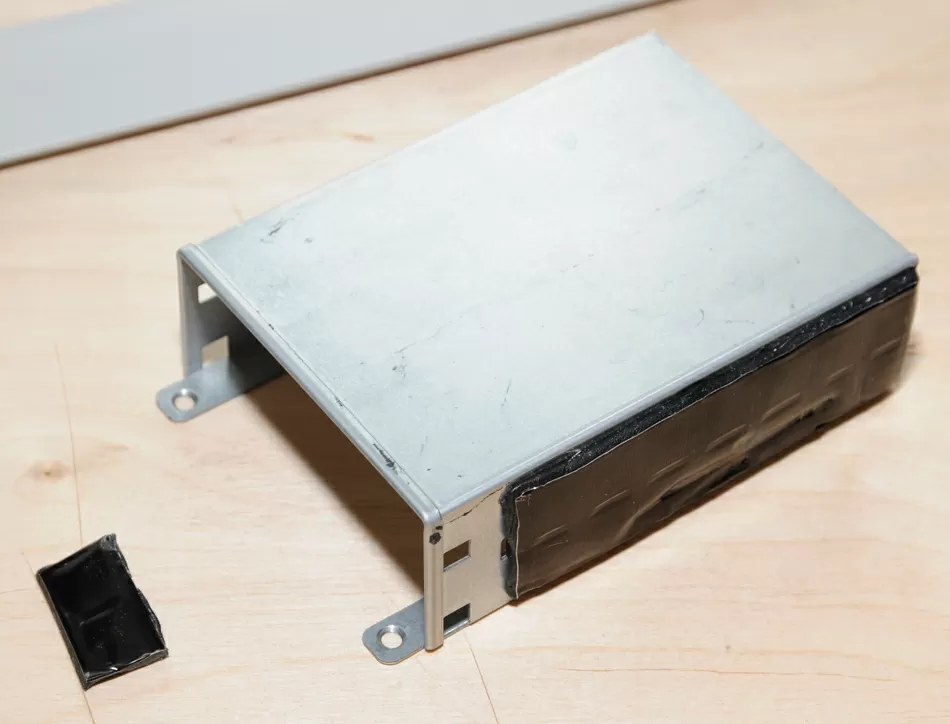

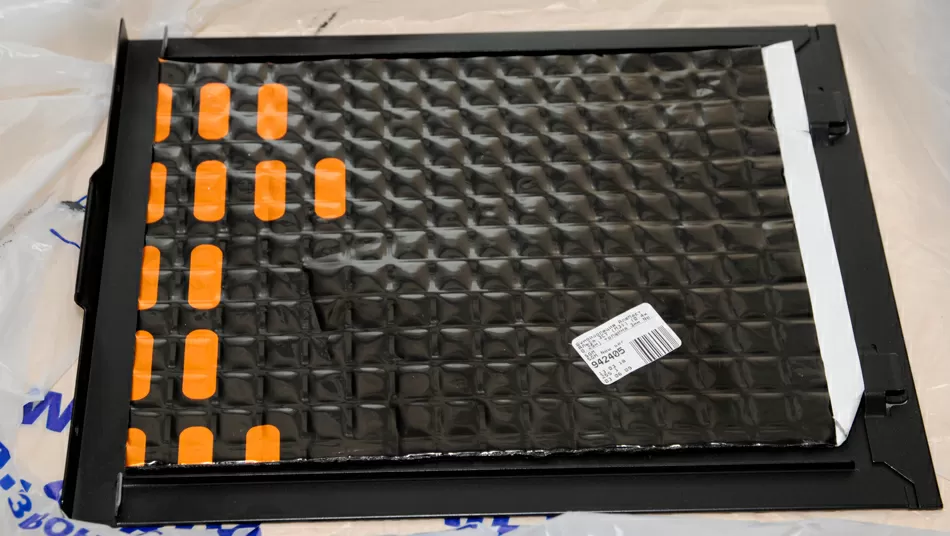

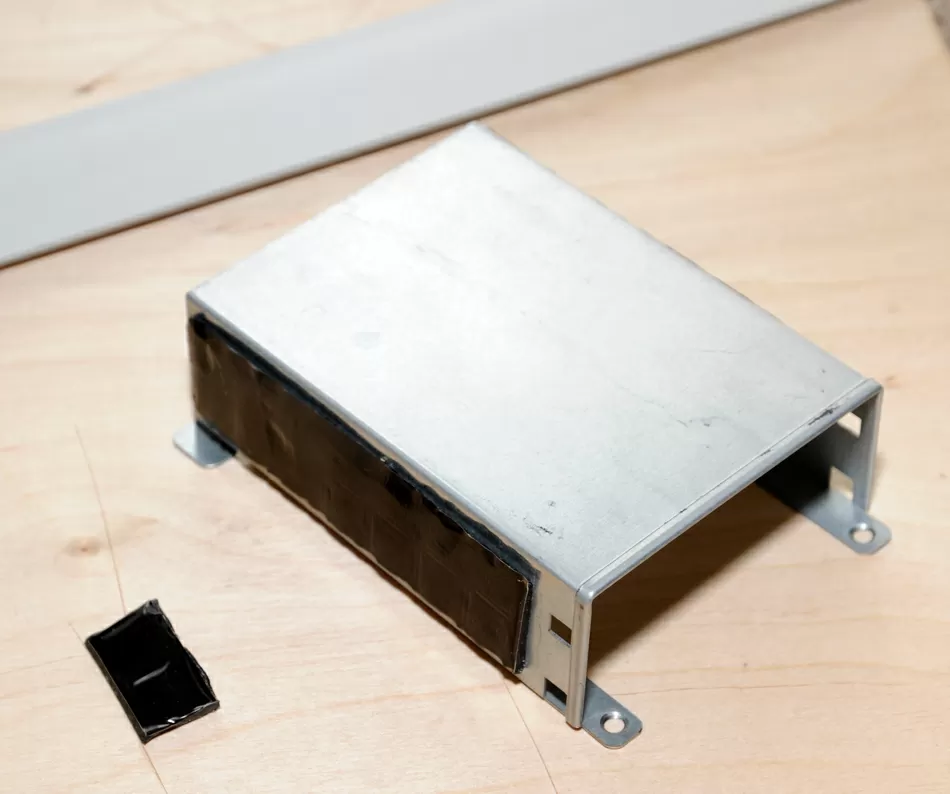

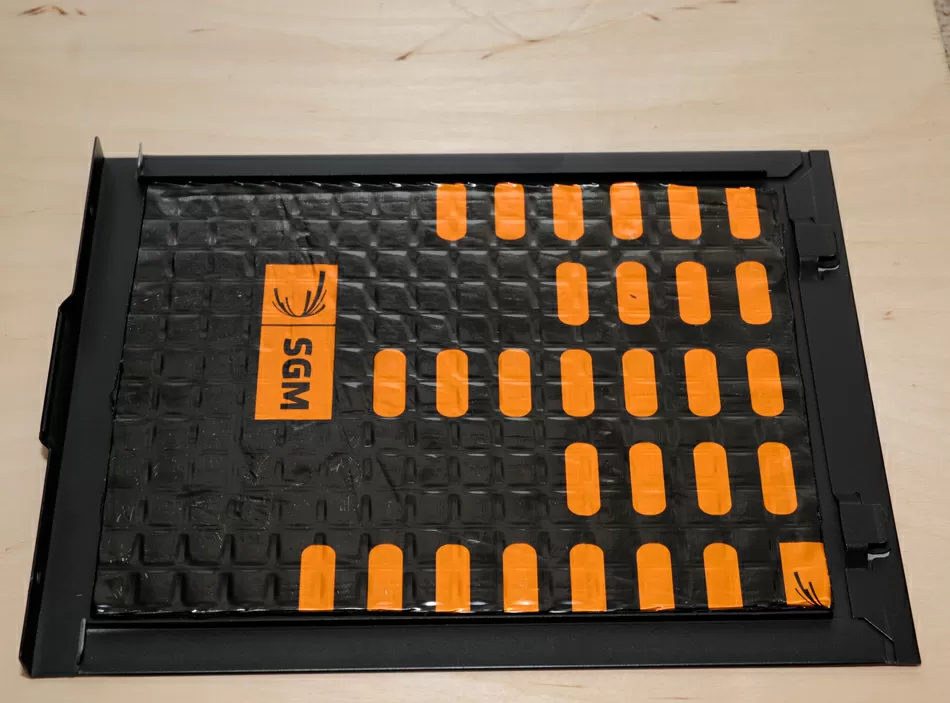

В SilverStone CS01-HS надлежит проклеить: боковые стенки корпуса и корзину для двух внутренних HDD, которая соприкасается с основной дисковой корзиной на 6 HDD и будет в любом случае являться источником дискомфорта. Поскольку в эту внутреннюю корзину я планирую установить SSD, я не обращал внимание на заклейку вентиляционных отверстий. А вот проклеить корзину для 6 HDD можно только, когда она установлена в корпус, иначе лишняя толщина материала не позволит установить её в посадочное отверстие.

На проклейку ушел один лист размерами 25x40 мм и примерно 1 час времени. Остатки материала я нанес на днище корпуса, фронтальную и тыльную стену по принципу «не выбрасывать же», хотя это было совершенно необязательно. На данном этапе дополнительную шумоизоляцию не применяем, потому что нет понимания, потребуется ли она в принципе.

Итоги выбора корпуса

SilverStone CS01-HS - уникальный в своем роде корпус, созданный для очень своеобразного применения - в сетевых файловых серверах или медиасерверах на 2.5-дюймовых накопителях. Он вышел раньше своего времени, и до сих пор остается актуальным, покуда SSD становятся все более доступными, а на рынок выходят серверные HDD из резервов ЦОД-ов, продающиеся с рук на Ebay и Avito.

Из недостатков я бы назвал слабую краску, трескающуюся под винтиками, совершенно невписывающийся сюда дешевый подшипник скольжения вентилятора, а так же то, что две корзины для дисков касаются друг друга.

SilverStone CS01-HS

В иностранных интернет-магазинах цены на CS01-HS находятся в районе 120-150$, и сравнивать особо не с чем - очень много хороших моделей для NAS уже давно сняты с производства. У нас примерно в те же деньги на яндекс.маркете продается невыносимо скучный Chenbro SR30169 Black со стандартной компоновкой и четырьмя 3.5-дюймовыми отсеками для дисков, и на этом выбор корпусов под NAS заканчивается.

SilverStone CS01-HS - это конструкция, за которую хочется пожать руку разработчикам, это романтика и мечты о дешевых SSD. Наряду с Fractal Design Node 804, снятым с производства, этот корпус заслуживает того, чтобы войти в историю NAS-кейсов из тех времен, когда «умели делать».

В следующей части нашей статьи мы будем выбирать и устанавливать материнскую плату.

Михаил Дегтярёв (aka LIKE OFF)
28/03.2018
