ТВ-тюнер для российских дорог - GoTView PCI 7134 с поддержкой стереозвука

Введение

Весной 2004 года практически все известные производители ТВ-тюнеров, присутствующие на российском рынке, представили свои новые модели на базе чипов Philips SAA7134. Как ни крути, но времена Conexant Fusion 878A окончательно уходят в прошлое и на смену этим уже устаревшим решениям приходят новые, обеспечивающие нам такие приятные особенности, как 9-битное декодирование видео и поддержку стереозвука в формате NICAM, в котором транслируют некоторые российские каналы - ОРТ (фильмы и концерты по вечерам) и MTV (практически все современные видеоклипы и развлекательные программы). Если в вашем регионе ещё нет вещания со стереозвуком, не расстраивайтесь - будет, надо только подождать. А вот тюнер с поддержкой NICAM надо покупать уже сегодня, так сказать, на вырост.

Компания GoTView, выпускающая ТВ-тюнеры специально оптимизированные для российской специфики, в середине мая представила свою модель ТВ-приёмника с поддержкой NICAM стерео. Изгаляться с названиями не стали - модель получила простое название GoTView PCI 7134, которое любому мало-мальски интересующемуся ТВ-тюнерами человеку говорит о том, что здесь используется самый "модный" сегодня чип-декодер - Philips SAA7134. Мы уже тестировали всю продуктовую линейку компании GoTView (вы можете почитать обзоры остальных ТВ-тюнеров в нашем разделе статей) поэтому в данной статье мы постараемся не повторяться и рассказать именно о тех нововведениях, которые GoTView привнесла в свой продукт. Всё же ТВ-тюнеры - это такой класс продуктов, в которых очень многое зависит от программного обеспечения. И в отличие от тех же видеокарт, два внешне одинаковых ТВ-приёмника могут быть абсолютно разными в работе.

Комплект поставки

Комплект поставки ТВ-тюнера не изменился со времён версии GoTView PCI. Модель 7134 так же поставляется в сине-фиолетовой картонной коробке с гордой надписью "АДАПТИРОВАНО ДЛЯ РОССИИ".

Упаковка GoTView PCI 7134

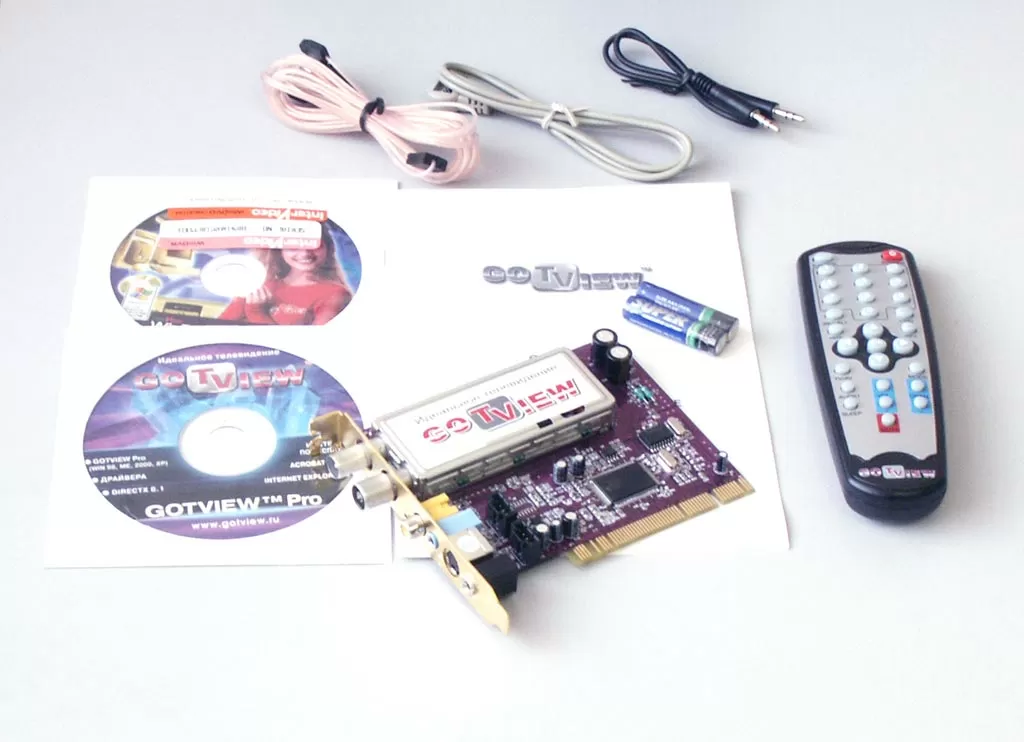

Комплект поставки GoTView PCI 7134

Внутри коробки находятся:

  • Сам ТВ-тюнер GoTView PCI 7134
  • Пульт дистанционного управления
  • Т-образная радиоантенна
  • Аудиокабель с двумя штекерами 3.5 мм для соединения тюнера со звуковой картой
  • ИК-приёмник (глаз) для пульта ДУ
  • Инструкция по установке ТВ-тюнера
  • Два компакт-диска с программным обеспечением

Кстати, специально для новой версии ТВ-тюнера компания GoTView разработала новую версию (3.0.0.42) программного обеспечения с поддержкой новых функций, о которых мы и расскажем. Предыдущую версию мы рассматривали в статье "программный апгрейд GoTView PCI до статуса PRO". А пока что посмотрим на заявленные технические характеристики GoTView PCI 7134.

Характеристики ТВ-тюнера GoTView PCI

  • Интерфейс - PCI, 32-bit
  • Чип - Philips SAA7134
  • Поддержка стандартов PAL/SECAM/NTSC для ТВ-вещания
  • Декодер NICAM Stereo для приёма ТВ-программ со стереозвуком
  • Расширенный диапазон УКВ-FM радиотрансляций
  • Полностью русифицированный интерфейс.
  • Индивидуальные настройки для каждого канала: громкость, яркость, контрастность, насыщенность цветом, теплоту, тип кодировки.
  • Поддержка стереовещания для теле- и радио каналов.
  • Возможность настройки ТВ и радио каналов и сохранение результатов настройки в одной таблице.
  • Просмотр программы телепередач, скаченной с соответствующих сайтов и интеграция их прямо в планировщик задач.
  • Поддержка нескольких наиболее распространенных форматов файлов телепередач.
  • Возможность настройки до 255 ТВ и радио каналов.
  • Высококачественный деинтерлейсинг. При любых размерах и соотношениях экрана нет интерлейсинга. Вы можете выбрать 2 стандартных фильтра и 3 с удвоенной частотой кадров.
  • Наличие выбора разрешения для предварительного просмотра и полноэкранного режима просмотра ТВ.
  • Возможность производить захват отдельных кадров ТВ окна в формате BMP, GIF, JPG по таймеру или по нажатию кнопки.
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов.
  • Возможность захвата видеоизображения с разрешением от 80х60 до 768х576 (в зависимости от мощности вашей системы).
  • Функция захвата отдельных кадров с разрешением от 80х60 до 768х576.
  • Диспетчер отложенных заданий для записи видео в заданное время.
  • Формирования заданий для диспетчера прямо из списка телепередач.
  • Запись звука в WAV файл, а также в другие форматы, типа МР3 (при наличии соответствующего кодека, установленного в системе).
  • Гибкая настройка захвата.
  • Задание приоритета приложения при захвате.
  • Возможность автоматического изменения имени файла.
  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом (при задании шага меньше аппаратно возможного, программа будет сканировать с реально возможным шагом, а не с заданным).
  • Сканирование каналов можно производить тремя типами (по стандартной сетке каналов – для эфирного ТВ, по стандартной сетке каналов – для кабельного ТВ и полное сканирование диапазона частот – для нестандартных частот кабельного ТВ).
  • Поиск каналов производится тремя методами (по наличию изображения, по наличию сигнала и комбинированный), что дает высокую точность настройки.
  • Возможность воспроизведения записанных AVI и WAV файлов без выхода из программы, а также прямо во время записи просматривать видео-поток, сформированный для записи.
  • Возможность производить аудио-видео захват по «горячим» клавишам.
  • Возможность временной приостановки записи (режим «ПАУЗА») с последующим продолжением записи в тот же файл.
  • Полная информация о захвате:
    • размер и продолжительность захваченного фрагмента;
    • свободное место на диске;
    • время возможной записи, исходя из имеющегося свободного пространства на диске;
    • количество захваченных и пропущенных кадров;
    • частота кадров;
    • загрузка процессора.
  • Обработка записываемого изображения фильтрами.
  • Просмотр захватываемого изображения.
  • Возможность отключить изображение и звук при длительном отсутствии сигнала.
  • Автоматическое сохранение настроек.
  • Возможность просмотра ТВ прямо на рабочем столе Windows.
  • Имеется режим предпросмотра каналов.
  • Возможность вещания по сети.
  • Имеется отдельное окно для настройки и записи в формате Windows Media Video.
  • Имеется отдельное окно для настройки и записи в формате MPEG.
  • Видео захват может производиться любым установленным в системе кодеком.
  • Есть режим PIP для 2-х и более карт.
  • Возможность настройки резкости и баланса белого цвета для каждого канала.
  • Возможность исправлять недостатки съемки с тыловым освещением.
  • Автоматическая и ручная загрузка файлов с программами телепередач из Интернета.
  • Для каждого канала можно задать свою уникальную иконку.
  • Возможность корректировки яркости, контрастности, теплоты и насыщенности прямо во время записи.
  • Имеется возможность переназначения клавиш пульта ДУ в ручном и интерактивном режиме.
  • Использование различных оформлений внешнего вида панели (скинов) программы.
  • Функция TimeShift – сдвиг во времени.

Разъёмы:

  • Коаксиальный разъём для ТВ-антенны
  • Коаксиальный разъём для FM-антенны
  • Гнездо для подключения ИК-датчика
  • Композитный RCA видеовход
  • Гнездо аудио входа (3.5 мм стерео)
  • S-Video видеовход
  • Линейный стереофонический аудиовыход
  • Внутренний 4-контактный линейный аудио выход
  • Внутренний 4-контактный линейный аудио вход

Отличительные новые программные возможности третьей версии программы

  • Новый интерфейс с возможностью смены скинов (оболочек)

  • Поддержка функции сдвига во времени (TimeShift)

  • Расширенная по сравнению с предыдущей версией возможность настройки управления программой

  • Возможность передачи звука по шине PCI при записи и воспроизведении

  • Индикация ТВ-стандарта в OSD

  • Расширенные возможности управления программой из командной строки

Как видно, новых функций достаточно много, но прежде чем мы перейдём к рассмотрению программы, давайте посмотрим на саму плату ТВ-тюнера. Тем более, что здесь всё такое знакомое...

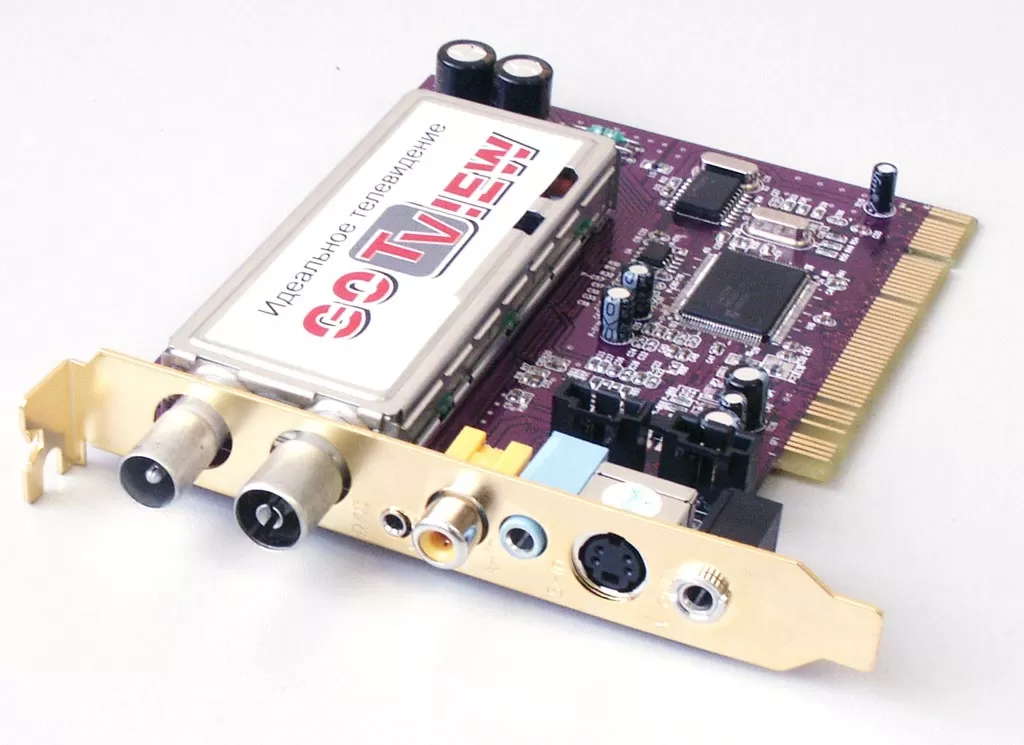

Плата GoTView PCI 7134

Новые ТВ-тюнеры GoTView собраны на печатных платах, покрытых фиолетовым лаком. Панелька платы имеет золотистый цвет, что вместе смотрится довольно неплохо. На панельке установлены уже перечисленные нами гнёзда. Как и полагается современным тюнерам, здесь гнездо для подключения ИК-датчика смещено с общей линии и имеет меньший диаметр, чтобы исключить ошибочное подключение вместо датчика пульта ДУ, скажем, звуковой карты.

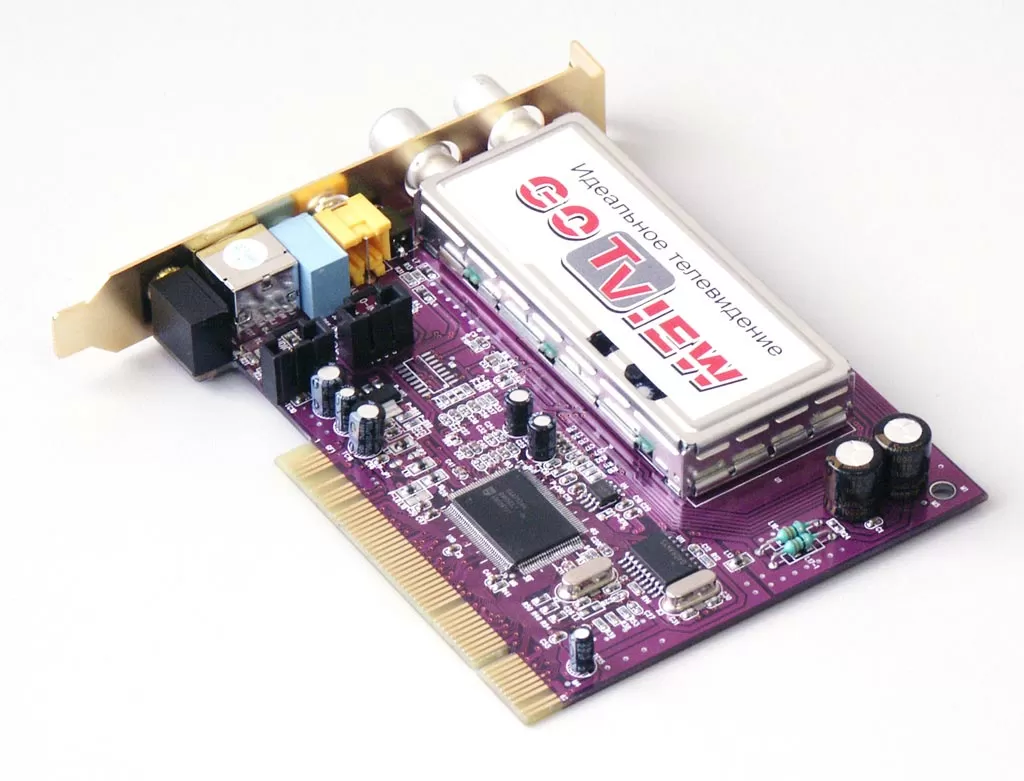

Плата GoTView PCI 7134

Внешние звуковой вход и выход продублированы на плате MPC-разъёмами. То есть, как и прежде, вы можете подключать тюнер как по внешнему аудио интерфейсу, так и по внутреннему. Это полезно, когда у вас, скажем, нет свободного линейного входа или он располагается на лицевой панели компьютера.

Плата GoTView PCI 7134

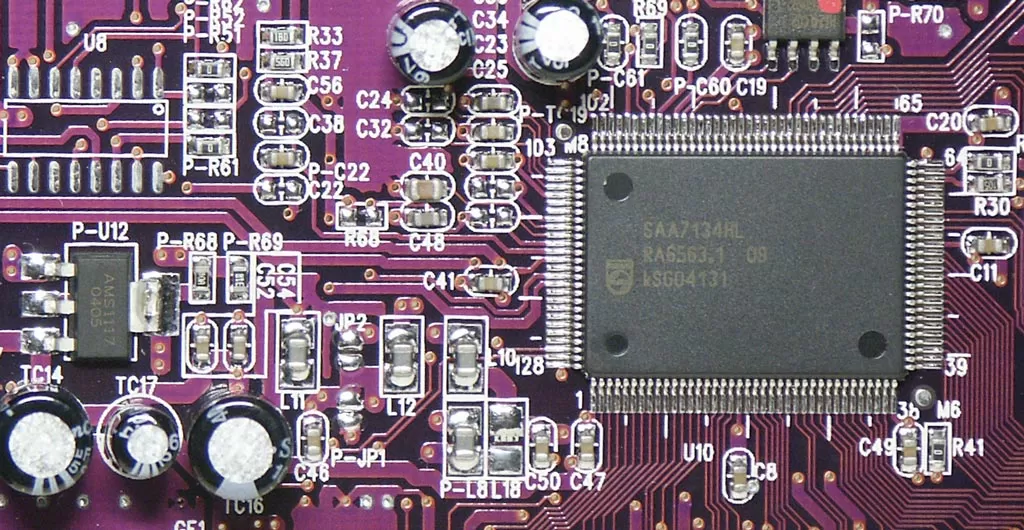

Ну и, конечно же, само ядро - чип Philips SAA7134. Обратите внимание, слева от него установлен транзистор (подписанный P-V12). Это стабилизатор по питанию, существенно снижающий помехи по PCI шине, приводящие к появлению вертикальных линий на картинке. Это - одна из особенностей помехозащищённости тюнеров GoTView.

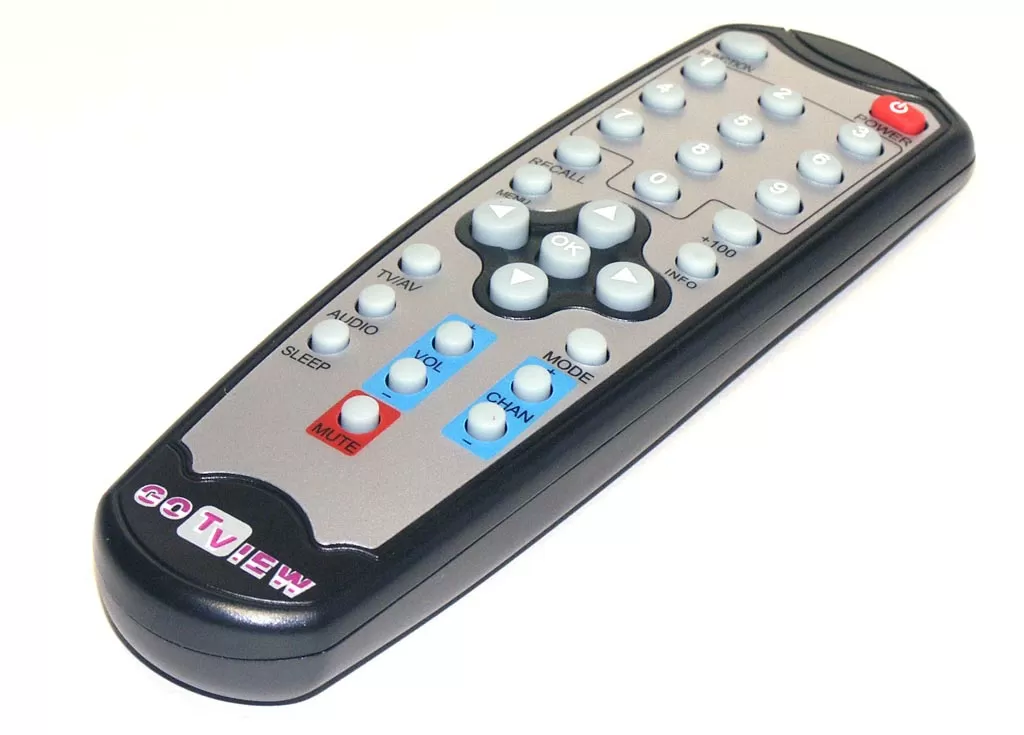

Пульт ДУ GoTView PCI 7134

Пульт дистанционного управления остался без изменения.

Программное обеспечение

Наш ТВ-тюнер был взят из самой первой партии, поэтому на компакт-диске поставлялось программное обеспечение версии 3.0.0, хотя на сайте www.gotview.ru уже была выложена более новая версия 3.0.0.42 с некоторыми исправлениями. Именно её, самую новую, мы и использовали для тестирования. Как и полагается, при инсталляции программа разбрасывает свои иконки на рабочий стол или в меню "пуск->программы". Отдельная иконка выведена на скачивание программы телепередач из интернета. Не в силах сдерживать терпение, мы запускаем GoTView Pro третьей версии и перед нами предстаёт обновлённая программа с новым интерфейсом.

Интерфейс GoTView Pro версии 3.0

Мы привыкли к старому, классическому интерфейсу. И чтобы легче было ориентироваться в том, что уже было, а что - добавлено, мы будем использовать именно его.

Классический интерфейс GoTView Pro версии 3.0

Как видите, справа от надписи "SECAM D" появились две буковки "TS". По нажатию на них производится переход в режим "Time Shifting", сдвига во времени. Тюнер тратит несколько секунд чтобы записать видео в буфер, а потом по нажатию на кнопку воспроизведения проигрывает запись. Немного неудобно, что приходится ждать, пока данные буферизуются, а потом ещё и нажимать на воспроизведение. Но не стоит забывать, что это первая реализация сдвига во времени от компании GoTView и специалисты заверяют нас, что в следующих версиях эти задержки будут сведены к минимуму.

Настройки программного обеспечения

Настройки выглядят классически. В окне "просмотр" мало изменений. В версии 3.0.0 здесь можно было включить передачу звука по PCI шине, чтобы не использовать линейный вход звуковой карты, но в этом случае звук немного отставал от видео, а на некоторых компьютерах система работала нестабильно, поэтому пришлось данную опцию отключить. Когда-то компания AverMedia тоже пыталась ввести поддержку передачи звука по интерфейсной шине, но им это не удалось ввиду тех же причин. Здесь, в настройках, появилась возможность менять приоритет процесса. Иногда это бывает удобным, когда, например, вы производите запись аудиодорожек с компакт-диска или наоборот пишете на приводе болванку, имеет смысл сделать приоритет пониже, чтобы освободить ресурсы системы для подобных критических задач.

Настройки программного обеспечения

Следующая закладка - настройки нашего любимого интерфейса. Здесь появилась возможность менять направление кнопок-стрелок, реверсировать колёсико мышки, отключать монитор если нет телесигнала (в полноэкранном режиме), блокировать переключение каналов при захвате и переключать тип звукового сигнала. Так же появилась возможность настройки некоторых горячих клавиш и менять шрифт OSD, которым выводятся надписи на экране просмотра программы, можно включить отображение стандарта (тогда на стерео каналах вы можете лицезреть появление надписи NIKAM BG), появилась опция блокировки переключения каналов во время записи, т.к. случайное переключение испортит вам запись.

Настройки программного обеспечения

Новая закладка - настройка сдвига во времени. Сдвиг во времени с точки зрения программного обеспечения - это одновременная запись и воспроизведение видео. Причём воспроизведение вы можете перематывать и ставить на паузу. Вот здесь вы можете выбрать трансляцию звука по шине PCI, накладывать ли фильтры деинтерлейсинга, в каком разрешении проводить захват, с каким приоритетом и в какой папке хранить временные файлы.

Что касается записи, то здесь изменений не так уж и много. Главным образом - это возможность передавать звук по PCI шине в режиме захвата видео (вот в этом случае, когда производится запись, рассинхронизации звукового и видео потока происходить не должно). Также добавилась полезная функция, как приостановка записи (ПАУЗА). Вы можете нажать ПАУЗУ и пропустить запись рекламы, потом продолжить запись.

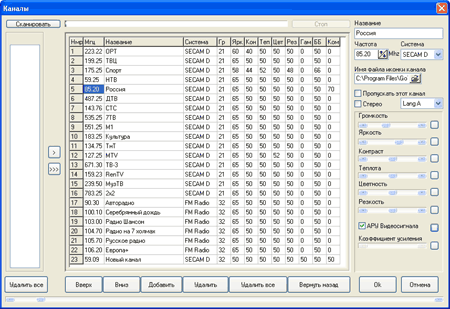

Настройки каналов

По части настройки каналов изменений так же не много. Здесь добавилась возможность включать или выключать АРУ (Автоматическая Регулировка Усиления) для каждого из каналов, настраивать это самое усиление и выбирать стандарт звука - стерео или моно для каждого из каналов. Управление АРУ может убрать эффект засвечивания картинки. Для NICAM B/G необходимо задать кодировку вручную, т.к. рядом идет сильный сигнал от DK и тюнер настраивается на нее. А вот А2 кодировку с выбором языка вещания (на ней вещают уже некоторые кабельные каналы) тюнер ловит автоматом.

В общем, и без того одно из самых функциональных ПО, когда-либо поставляемых с ТВ-тюнерами стало ещё более функциональным. Если в программе еще и могут встретиться некоторые недочеты, то, как уже показала практика, все исправляется довольно оперативно. Нельзя забыть и о форуме технической поддержки (здесь GoTView на высоте), в котором вы можете получить ответы на возникшие вопросы. А вопросы возникают, даже несмотря на довольно объемную документацию на 81 страницах, которая находится на диске в PDF формате.

Впечатления и выводы

Для нас уже не удивительно то, что тюнеры GoTView ловят почти все доступные каналы. Канал MTV принимался строго со стереозвуком, а ОРТ, как и полагается, принималось со стерео только на передачах с соответствующим логотипчиком в левом нижнем углу экрана.

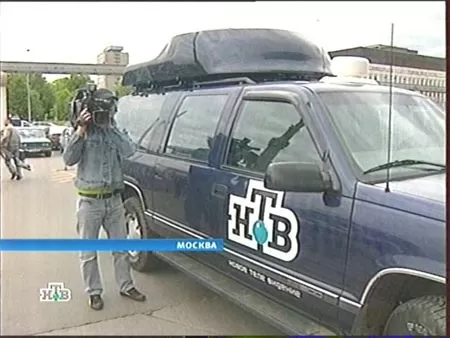

Новости НТВ

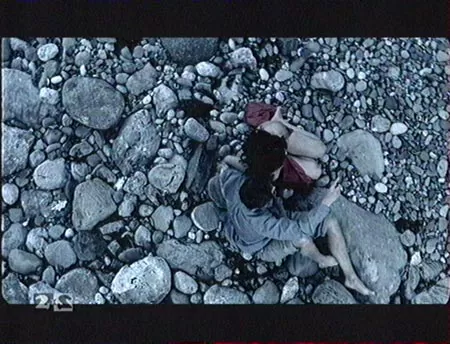

2x2

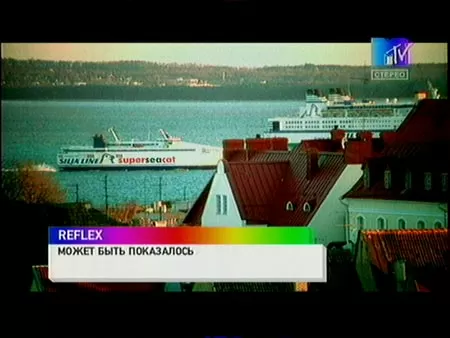

MTV

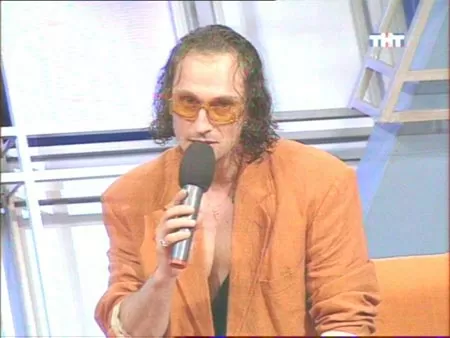

Окна с Дмитрием Нагиевым

Несомненно, новое ПО и новая плата - это ещё один шаг вперёд компании. Конечно, данная плата не представляет собой совершенства, но на её высоком уровне уже трудно добиться чего-то большего, совершить ещё одну локальную революцию. Вроде бы, GoTView удалось выжать из данной платы итак больше, чем могут рядовые ТВ-тюнеры. Взять хотя бы функцию вещания через сеть, доступную только продукции GoTView.

Мне остаётся лишь сказать, что моделью "7134" компания GoTView своевременно утвердила свои позиции на рынке ТВ-тюнеров. Аппаратная часть выполнена очень хорошо, программная - обладает весьма продвинутыми функциями. К счастью, в отличие от октября 2003 года, когда мы рассмотрели первый ТВ-тюнер GoTView PCI, сегодня мы уже точно знаем, что программисты свой хлеб не зря кушают и периодически выпускают обновления ПО. А значит нет причин для беспокойства.

Михаил Дегтярёв (aka LIKE OFF)
7/06.2004
