VOIP шлюз AllVoIP AV3001GSM

Введение

В последнее время сотовая связь все больше вытесняет традиционную. Причиной тому являются некоторые ее преимущества перед проводной. Во-первых, это возможность всегда быть на связи независимо от места нахождения. Во-вторых, функции мобильников намного шире, нежели только передача голоса, например, те же SMS, MMS. Большое распространение уже получила и корпоративная сотовая связь. И все же развитие сдерживает стоимость звонков на номера ТФоП, особенно если речь идет о междугородней и международной связи.

Задача снижения расходов на связь легко решается с помощью шлюзов сотовых сетей (GSM, CDMA). В России наибольшее распространение получил GSM стандарт сотовой связи, поэтому далее речь пойдет о GSM телефонии.

Итак, GSM шлюзы позволяют значительно снизить расходы, как сотрудникам компании - абонентам сотовых сетей, так и стационарным абонентам корпоративной сети при звонках с мобильного телефона в город и наоборот. Еще одно преимущество - сведение к минимуму расходов на мобильную междугороднюю и международную связь, что достигается благодаря включению шлюза в IP-сеть. Технически каждый звонок преобразовывается из GSM стандарта в VoIP и передается через выделенную линию интернет по каналам международного IP-провайдера.

В данном обзоре рассмотрим варианты использования и экономию на связи на примере VoIP GSM шлюза AllVoIP AV3001GSM, опишем схему настройки и подключения шлюза к SIP-оператору.

VoIP GSM шлюз AllVoIP AV3001GSM

VoIP GSM шлюз AllVoip AV3001GSM предназначен для прямого обмена трафиком между сотовыми сетями стандарта GSM и IP сетями без применения какого-либо дополнительного оборудования. Шлюз по сути представляет собой мобильный телефон и предоставляет один канал для связи. Внешне, AV3001GSM представляет собой небольшую коробочку из пластика светло-серого цвета, с габаритами 170х145х40мм и весом 280 граммов.

AllVoIP AV3001GSM

Спереди на корпусе шлюза имеются разъем для внешней антенны, разъем для питания, порт RJ-45 и четыре ярких светодиода, которые позволяют осуществлять пользователю контроль за работой устройства: индикатор питания, индикатор мобильной связи, индикаторы сети и связи.

AllVoip AV3001GSM выполняет следующие функции:

  • 1. VoIP (SIP) - GSM преобразование,
  • 2. 50 маршрутов LAN -> MOBILE, 50 маршрутов MOBILE->LAN,
  • 3. Голосовой ответ при настройке и получении статуса (при наборе номера с мобильного телефона),
  • 4. Ограничение по вызовам (VoIP - GSM) и определение номера (GSM - VoIP),
  • 5. Поддерживает стандарт SIP протокола для связи с другими шлюзами или компьютерами,
  • 6. Управление шлюзом AllVoip AV3001GSM через Интернет.

В комплект поставки AllVoIP AV3001GSM входят: шлюз, антенна, блок питания, сетевой кабель и руководство пользователя.

Спецификация AV3001GSM:

Протокол:

  • SIP (RFC2543, RFC3261)

TCP/IP:

  • IP/TCP/UDP/RTP/RTCP/
  • CMP/ARP/RARP/SNTP
  • DHCP/DNS Client
  • IEEE802.1P/Q
  • ToS/DiffServ
  • NAT Traversal
  • STUN
  • uPnP
  • IP Assignment
  • Static IP
  • DHCP
  • PPPoE

Кодеки:

  • G.711 u-Law
  • G.711 a-Law
  • G.723.1 (5.3k)
  • G.723.1 (6.3k)
  • G.729A
  • G.729A/B
Качество связи
  • VAD
  • CNG
  • AEC, LEC
  • Packet loss

GSM:

  • • Dual BAND: EGSM 900/DCS 1800 MHZ
  • • Tri-BAND: EGSM 900/DCS 1800/1900 MHZ
  • • Голосовая служба с кодеками EFR (Enhance Full Rate)/FR (Full Rate)/HR (Half Rate).

Подробнее об AllVoIP AV3001GSM и его настройке можно узнать в руководстве пользователя на русском языке.

VoIP GSM шлюзы может использовать как крупная многофилиальная компания, желающая иметь экономичный «мобильный офис», так и частные пользователи, желающие совершать недорогие междугородние и международные звонки с мобильного телефона.

VoIP GSM шлюзы AllVoIP AV3001GSM для крупного и среднего бизнеса

Крупным и средним компаниям оптимально использовать VoIP GSM шлюзы AV3001GSM в паре с SoftSwitch - Asterisk, Cisco, Quintum, AddPack. Недорогой и многофункциональный SoftSwitch – это Asterisk-сервер. Схема включения VoIP GSM шлюз AllVoIP AV3001GSM плюс Asterisk-сервер – это наиболее быстро окупаемая и гибкая схема, позволяющая вам терминировать голосовой трафик в обоих направлениях.

Установив AllVoIP AV3001GSM и подсоединив его к Астериск-серверу, можно осуществлять соединения между:

  • GSM абонентом и внутриофисным телефоном
  • GSM абонентом и городским телефоном
  • Двумя GSM абонентами
  • GSM абонентом и IP-телефоном (IP-софтфоном).

AllVoIP AV3001GSM

Вам потребуются дополнительно зарегистрированные номера у GSM оператора(ов) - SIM-карты. VoIP GSM шлюз AllVoIP AV3001GSM предоставляет один GSM канал, то есть одновременно через шлюз может общаться только один сотрудник. К Asterisk-серверу можно подключить необходимое число шлюзов, для каждого из которых нужна будет SIM-карта. При этом Вы можете подобрать наиболее выгодные по отношению друг к другу тарифные планы. Самый дешевый вид звонка у любого сотового оператора (помимо бесплатных) - это связь между двумя мобильными абонентами внутри одной сети. Особенно сильно такая экономия проявляется при звонках внутри группы "корпоративного", "семейного" тарифов, или при звонках на "любимые номера" - связь в таком случае стоит в буквальном смысле копейки.

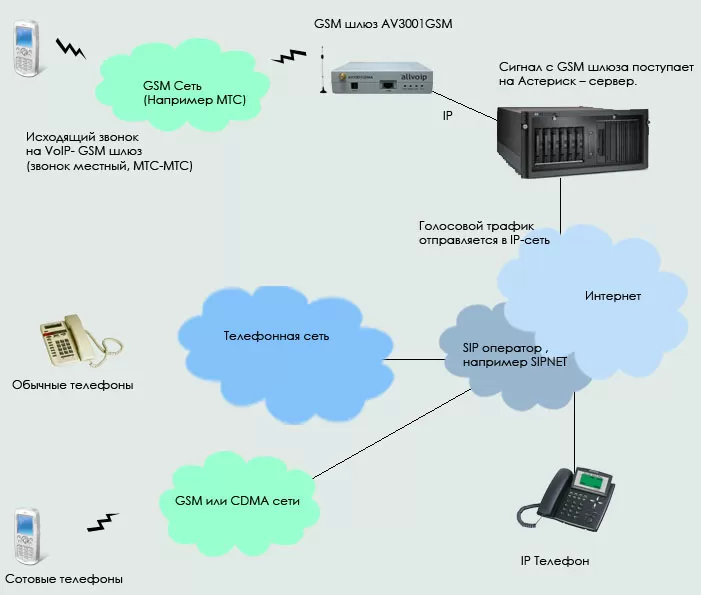

При интеграции шлюза AllVoIP AV3001GSM с Asterisk IP PBX пользователь в офисе получает возможность совершить следующие звонки:

1) С внутреннего офисного телефона на любой сотовый номер.

Позвонить на внутренний номер GSM шлюза, и, таким образом, через АТС и GSM шлюз выйти на сеть сотовой связи. Asterisk IP PBX можно запрограммировать так, что при наборе номера сотового абонента Asterisk автоматически будет использовать свободные линии GSM шлюза без необходимости набирать внутренний номер GSM шлюза.

2)С внутреннего офисного телефона на сотовый номер сотрудника.

Основное отличие от предыдущего пункта заключается в том, что мобильному телефону сотрудника присваивается внутренний номер, и при наборе этого номера как добавочного, IP PBX автоматически связывается через GSM шлюз с мобильным телефоном сотрудника. При этом, нет никакой разницы, кто набирает внутренний номер, сотрудник офиса или клиент компании как добавочный.

3) С мобильного телефона на любой телефон.

Абонент, набрав мобильный номер GSM шлюза, попадает на Астериск-сервер. Астериск-сервер обрабатывает сигнал, поступивший из GSM шлюза, и направляет его в Интернет или LAN на любой IP-телефон пользователя, находящегося в любой точке планеты. Благодаря функции "Маршрутизации вызова по критерию наименьшей стоимости"( LCR) Астериск выберет самый выгодный путь для совершения вызова в GSM сеть. То есть, с мобильного телефона, через IP-шлюз, посредством Астериск-сервера и с помощью Интернета, можно звонить на любой телефон по цене тарифа «любимый номер» или по внутреннему «корпоративному тарифу».Таким образом, пользователь платит только за: Интернет-трафик и мобильное соединение на любимый номер или на корпоративный телефон. Астериск-сервер может маршрутизировать вызов не только в IP сети, но и в сеть офисной АТС, а также ТфОП.

Посчитаем стоимость соединения мобильного абонента с обычным местным городским телефоном через шлюз AV3001GSM:

  • Оплата Интернет-трафика - от 0,001$ (3 копейки) за минуту.
  • Оплата соединения GSM – GSM на «любимый номер» в Москве 0,03$ - 0.07$(от 90 копеек).

Итого: Стоимость одной минуты разговора составит 1 - 2 рубля.

Более того, Asterisk-сервер – многофункциональная система и позволит также объединить удаленные офисы и создать общий номерной план, организовать call-центр, contact-центр, факс-сервер, создать систему записи и прослушивания разговоров, телеголосования и прочих сервисов современной IP АТС.

VoIP GSM шлюзы AllVoIP AV3001GSM для малого бизнеса и частных пользователей

Небольшим компаниям и индивидуальным пользователям, кто часто совершает междугородние и международные звонки предлагается упрощенная схема с использованием одних шлюзов AllVoIP AV3001GSM. В данном решении VoIP GSM шлюз подключается напрямую к Интернету. Хотя, конечно, такое соединение GSM-шлюза не обладает такой же гибкостью, как связка GSM-шлюза с Астериск-сервером, но является бюджетным и практичным.

AllVoIP AV3001GSM

Для обоих решений одинаково решается задача экономии на мобильных междугородних и международных звонках.

Благодаря использованию VoIP GSM шлюза AllVoIP AV3001GSM стоимость любого исходящего междугороднего/международного звонка с мобильного телефона будет определяться тремя составляющими: стоимостью Интернет-трафика, локальными тарифами оператора(ов) GSM связи и тарифами SIP-оператора(ов) на медугороднюю/международную связь.

Помимо шлюза и дополнительных(ой) SIM-карт(ы) необходимо подключить услуги SIP оператора, например SIPNET. Через SIP оператора можно осуществлять звонки на IP-телефоны или программные телефоны, городские и сотовые телефоны. SIP-телефония обеспечивает высокое качество передачи голоса и конфиденциальность соединений, а также возможность осуществлять настройки соединений по цене, качеству и другим параметрам. По соотношению «цена/качество/возможности» интернет-телефония не имеет себе равных, существенно уменьшая расходы на связь. Пользователи услуг SIP-операторов имеют персональные сетевые номера и никак не связанны с традиционными телефонными сетями и их нумерацией, поэтому разговаривать они могут в любом месте, где есть Интернет.

Итак, попробуем посчитать, как благодаря шлюзу AllVoIP AV3001GSM снизятся затраты на международные и междугородние переговоры по мобильному телефону.

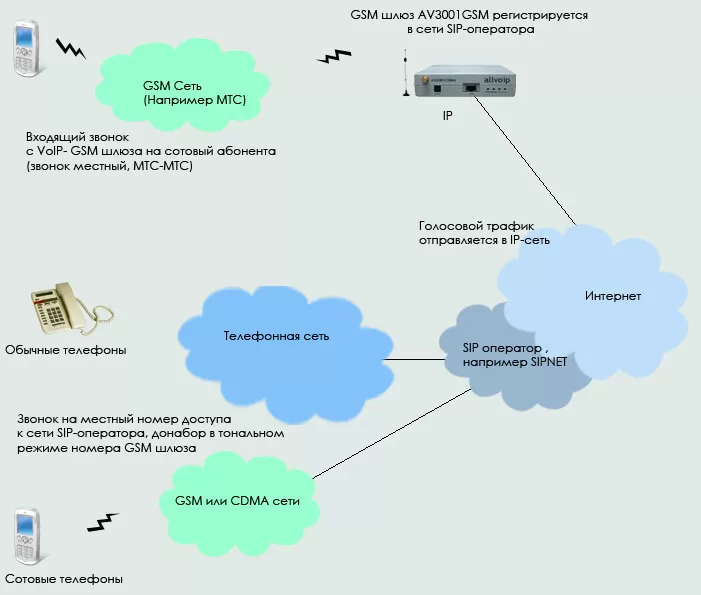

Связь GSM - IP-телефоны или программные телефоны

При помощи GSM шлюза абонент может общаться с любым IP-телефоном в сети SIP оператора. Внутри сети пользователи могут неограниченно и бесплатно общаться через Интернет со всеми участниками сети SIP оператора, бесплатно говорить по Интернету из любого города мира с абонентами городских сетей Москвы и Санкт-Петербурга, а так же с абонентами других городов. Попав в сеть SIP оператора, сигнал определяет нужного пользователя и осуществляет с ним соединение, таким образом, происходит соединение SIP to SIP.

Посчитаем расходы:

  • Оплата соединения GSM – GSM на «любимый номер» - 0,03$ - 0.07$ (от 90 копеек);
  • Оплата Интернет-трафика - от 0,001$ (3 копейки) за минуту;
  • Соединения осуществляемые внутри сети SIP – бесплатные.

Итого: Стоимость одной минуты разговора составит не более 2 рублей.

Связь GSM - GSM

Как правило, у SIP операторов заключены договора с операторами сотовой связи. Пройдя через GSM шлюз, сигнал поступает к SIP оператору. SIP оператор определяет на аппараты какого региона поступает вызов. SIP оператор связывается с региональным оператором сотовой связи через Интернет, в свою очередь, региональный оператор сотовой связи осуществляет местное соединение с абонентом. При соединении с абонентом GSM сети через SIP оператора, пользователь платит только за местное мобильное соединение и абонентскую плату SIP оператору. Таким образом, звонить с местного мобильного телефона на любой мобильный телефон мира можно гораздо дешевле. При этом в оплату разговора войдет:

  • Оплата соединения местного GSM – GSM на «любимый номер» - 0,03$ - 0.07$ (от 90 копеек);
  • Оплата Интернет-трафика;
  • Оплата SIP оператору соединения с местным региональным оператором сотовой связи.

В качестве примера посчитаем стоимость звонка абонента московской сети Мегафон на мобильный телефон абонента МТС в Хабаровске:

  • Оплата соединения GSM – GSM на «любимый номер» для Мегафона 0,03$ за минуту разговора;
  • Оплата Интернет-трафика - от 0,001$ (3 копейки) за минуту;
  • Оплата узлу SIP оператора за соединение с хабаровским МТС у московских операторов не превышает 0,07$ – 0,08$ (около 2 рублей) за минуту разговора.

Итого: Стоимость звонка с московского Мегафон на МТС в Хабаровске составит 0,10$ - 0,12$ за минуту разговора (около 3 рублей).

Связь GSM - городские телефоны других стран/городов

Во многом схема напоминает схему соединения с сетями сотовых операторов других городов, только вместо мобильных абонентов будет осуществляться местное соединение с городским телефоном.

Посчитаем расходы:

  • Оплата соединения GSM – GSM на «любимый номер» для Мегафона 0,03$ (от 90 копеек) за минуту разговора;
  • Оплата Интернет-трафика - от 0,001$ (3 копейки) за минуту;
  • Оплата узлу SIP оператора за междугороднее/международное соединение. Стоимость минуты такого вызова варьируется от 0,02$ до 0,09$, в зависимости от города и оператора.

Итого: Сумма оплаты соединения с мобильного телефона через GSM шлюз на городской телефон любого города не превысит 0,12$ (3 копейки) за минуту разговора.

В качестве примера посчитаем стоимость звонка абонента московской сети Мегафон на городской телефон Нью-Йорка (США):

  • Оплата соединения GSM – GSM на «любимый номер» для Мегафона 0,03 $ (от 90 копеек) за минуту разговора;
  • Оплата Интернет-трафика - от 0,001$ (3 копейки) за минуту;
  • Оплата узлу SIP оператора за междугородний звонок в Нью-Йорк 0,02$ – 0,04$ (от 60 копеек) за минуту разговора.

Итого: Стоимость звонка с московского Мегафон в Нью-Йорк составит 0,05$ - 0,07$ (от 1,5 рублей) за минуту разговора.

Также, SIPNET предоставляет услугу "Доступ из городов", позволяющую совершать звонки из большинства крупных городов (порядка 50 городов России) на SIP ID внутри системы SIPNET бесплатно. Таким образом, звонок в "свой город" будет бесплатным. А благодаря VoIP GSM шлюзу AllVoIP AV3001GSM у Вас появляется возможность совершать звонки на мобильные телефоны "своего города", не платя за междугородний звонок и за роуминг. Стоимость звонка будет тарифицироваться как звонок с SIM-карты GSM шлюза на местный GSM номер. Тогда минимальная стоимость такого соединения (для случая "любимый номер") может составить 0,03$ (90 копеек).

AllVoIP AV3001GSM

Итак, разница в стоимости звонков очевидна. И при достаточно интенсивном использовании все оборудование окупиться за несколько месяцев. Данное решение мы предлагаем для средних и крупных компаний, особенно для многофилиальных, так как Asterisk-сервер позволяет оптимально решать все вопросы связи, включая объединение удаленных офисов в единую сеть.

Остановимся подробнее на настройке шлюза AllVoIP AV3001GSM для мобильных междугородних и международных звонков через SIPNET.

Настройка SIPNET - GSM маршрутизации с AllVoIP AV3001GSM

SIPNET — это сеть интернет-телефонии, в которой реализованы последние достижения в области инфокоммуникаций, обеспечивающие эффективный обмен голосовой и мультимедийной информацией.

Пользователи сети могут неограниченно и бесплатно общаться через Интернет со всеми участниками сети SIPNET, бесплатно говорить по Интернету из любого города мира с абонентами городских сетей Москвы и Санкт-Петербурга, а так же с абонентами сотовых сетей Москвы, имеющих прямые номера. С абонентами городских и мобильных сетей любой страны пользователи сети SIPNET могут общаться по очень низким тарифам и с максимально возможным качеством, соответствующим варианту подключения к Интернету.

Итак, для того, чтобы организовать маршрутизацию звонков из SIPNET на Ваш GSM телефон, Вам потребуются:

  • 2 зарегистрированных номера у GSM оператора(ов)
  • Аккаунт на sipnet.ru
  • Установленный в сети шлюз AllVoIP AV3001GSM

1. Создание аккаунта на SIPnet.ru

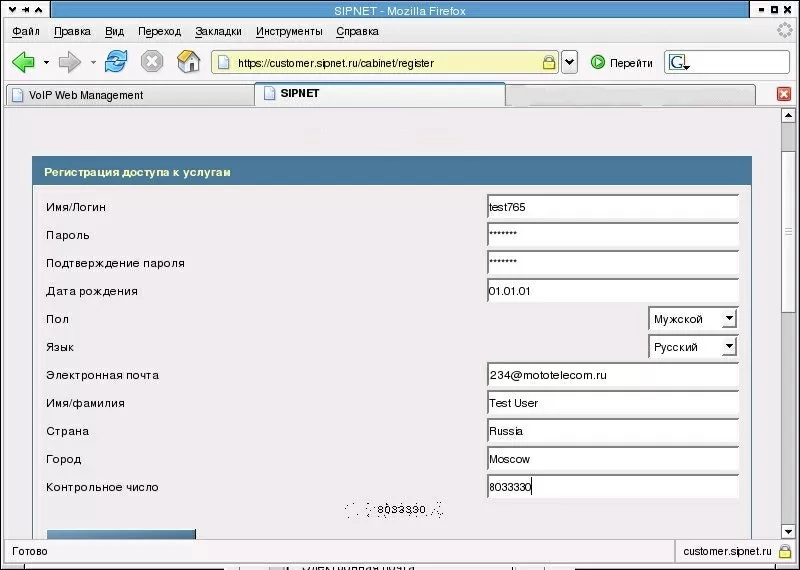

Для создания аккаунта необходимо заполнить форму регистрации на сайте www.sipnet.ru.

AllVoIP AV3001GSM

Если при заполнении анкеты не возникло никаких проблем (об этом будет сообщено), то на указанный Вами e-mail будет выслано письмо от sipnet.ru. Это говорит о том, что регистрация прошла успешно и Вам остаётся только активировать свой аккаунт. Для этого Вам нужно перейти по ссылке, которая содержится в тексте письма. При этом следует учесть, что если счет после создания не был пополнен в течение 30 дней (минимальная сумма платежа 3$), он удаляется. Аккаунт, на котором есть деньги, не удаляется и хранится неограниченно долго.

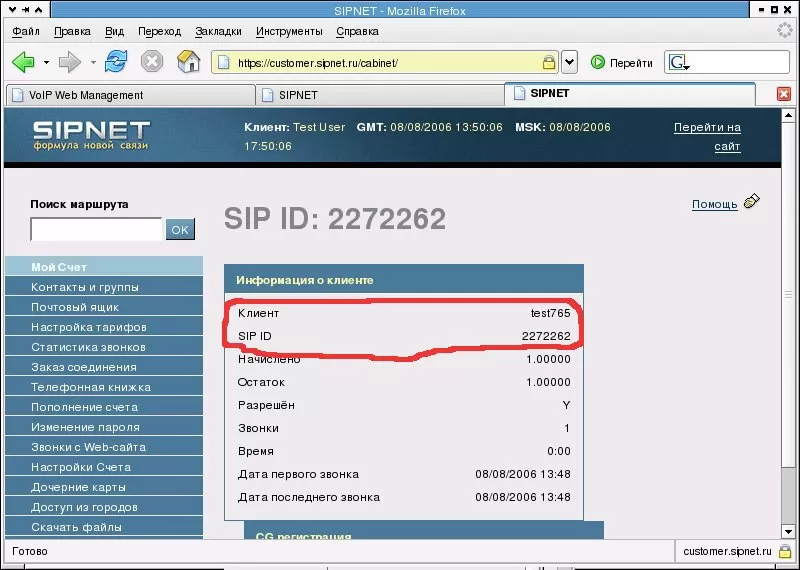

После активизации аккаунта следует войти в личный кабинет на сайте www.sipnet.ru и ввести имя пользователя и пароль, которые указывались при регистрации (на рис.1 это test765), и нажать кнопку "Вход". Сверху будет указан присвоенный Вам SIP ID (см. рис. 2), который необходимо запомнить. Именно по этому номеру связываются абоненты сети SIPNET.

AllVoIP AV3001GSM

2. Подключение и настройка AllVoIP AV3001GSM

Для подключения шлюза AV3001GSM к Вашей сети необходимо:

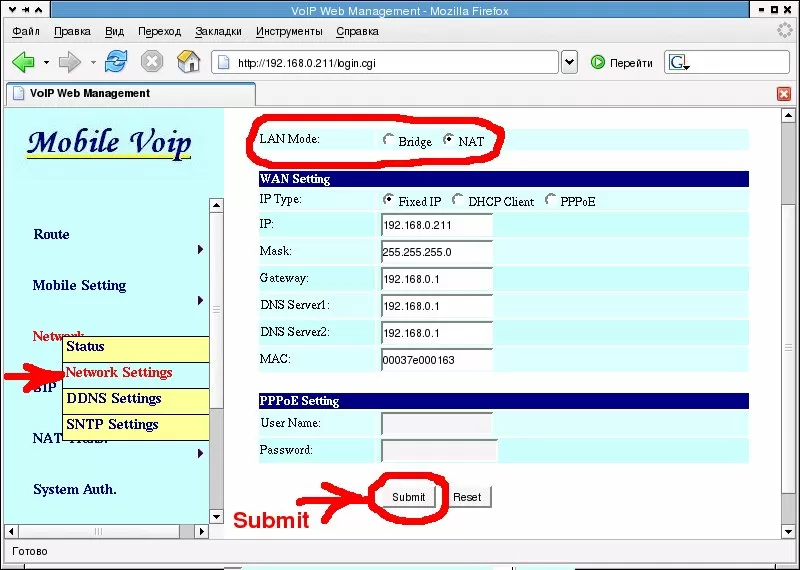

  1. Подключить Ethernet-кабель от коммутатора к разъему ‘LAN’, расположенному на шлюзе AllVoIP AV3001GSM,
  2. Подсоединить антенну к устройству и поставьте ее таким образом, чтобы обеспечить наилучший прием сигнала,
  3. Вставить SIM карту в разъем, расположенный на задней нижней части устройства (под сдвигающейся крышкой),
  4. Подключить блок питания. Индикатор ‘POWER’ при этом должен загореться.

Далее необходимо настроить шлюз AV3001GSM.

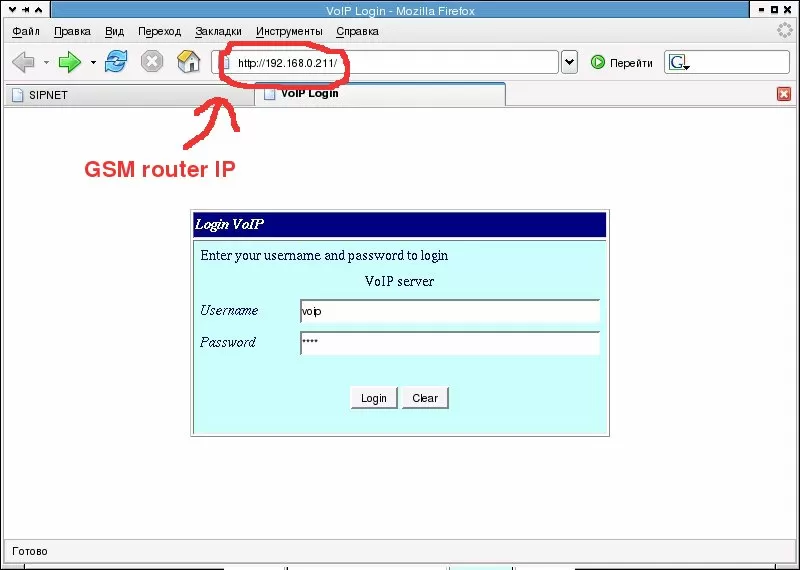

Для этого, зайдите на страницу настройки AV3001GSM, указав в строке адреса браузера IP адрес устройства. По умолчанию, устройство имеет адрес 192.168.0.100. В случае примера, это 192.168.0.211. В появившемся окне введите username и password для доступа к настройкам маршрутизатора. По умолчанию, это voip и 1234 соответственно.

AllVoIP AV3001GSM

Нажав кнопку "Login", Вы должны оказаться на странице, которая отображает состояние и настройки устройства. Вы можете проверить состояние GSM соединения VoIP GSM роутера с оператором связи. Для этого выбирается в меню Mobile settings -> Mobile status и в правой части появится информация о SIM карте: Network Registration - название вашего оператора, Signal Quality - уровень сигнала сети.

Пользователям, не имеющим внешнего IP адреса, и соответственно не имеющим доступа к сервисам на своем компьютере из интернета, следует выбрать в меню Network -> Network Settings. Активировать опцию NAT в строке LAN Mode можно отметив этот пункт (см. рис. 4), нажав "Submit" и далее "Save" для сохранения изменений. Устройство сохранит изменение и перезагрузиться, а доступ к устройству появиться через несколько секунд.

AllVoIP AV3001GSM

Перейдем к настройке маршрутизации.

В меню выбирается Route -> Mobile to LAN Settings. При этом, должно существовать всего одно правило в таблице под номером 0, CID: * , URL: *. В противном случае, удалите все существующие правила и добавьте только одно, выше указанное (как это сделать, будет описано ниже).

AllVoIP AV3001GSM

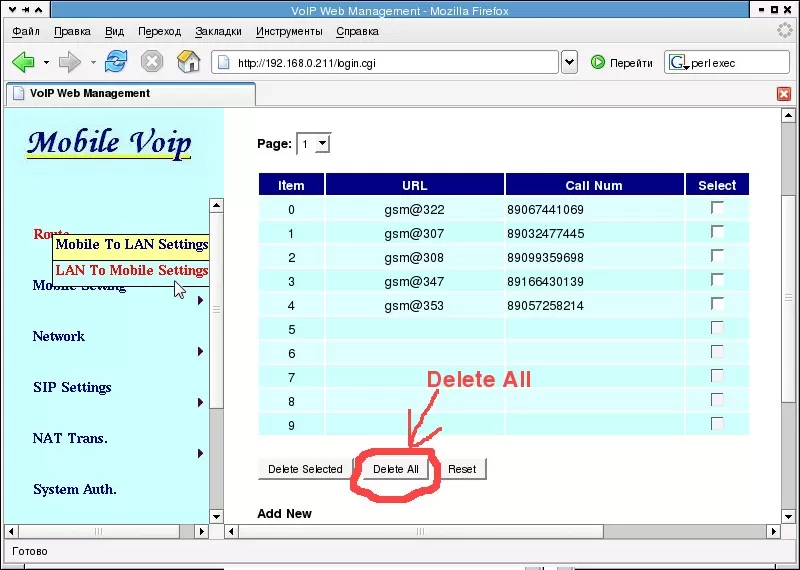

Выберите в меню Route -> LAN to Mobile Settings. Удалите все существующие правила нажатием на кнопку "Delete All" (см. рис. 5), и добавьте новое правило.

AllVoIP AV3001GSM

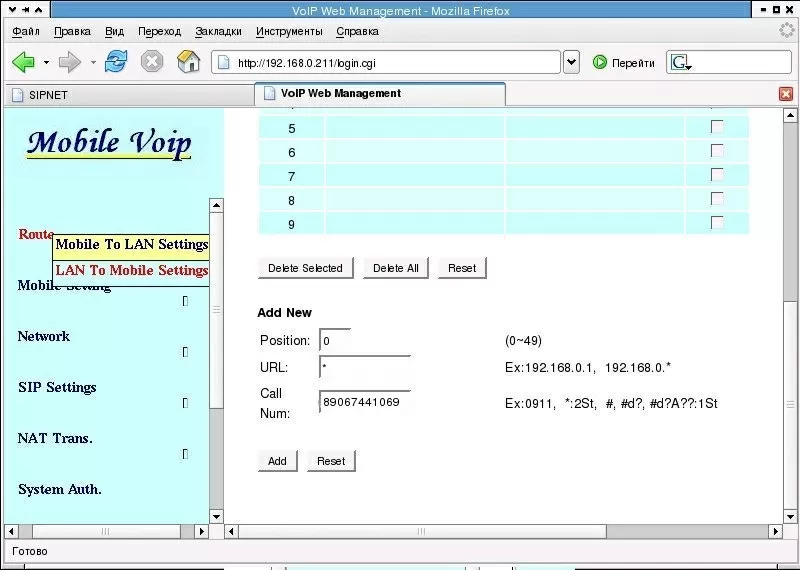

Заполните форму, которая находится внизу страницы, указав номер нового правила, URL звонящего и номер Вашего мобильного телефона, куда будут перенаправляться звонки. В качестве URL звонящего можно указать либо конкретный IP адрес, либо URL конкретного человека, либо *.

В нашем случае форму следует заполнить следующим образом:

  • Position: 0 (правило нулевой позиции)
  • URL: * (любой входящий вызов из сети)
  • Call Num: 8XXXXXXXXXX или XXXXXXX (может быть указан или федеральный номер, или прямой номер) (номер, на который будет переадресован звонок).

AllVoIP AV3001GSM

После того, как правило добавилось, сохраните его выбрав в меню "Save Change" и нажав "Save". Устройство сохранит изменения и перезагрузиться, а доступ к нему появиться через несколько секунд.

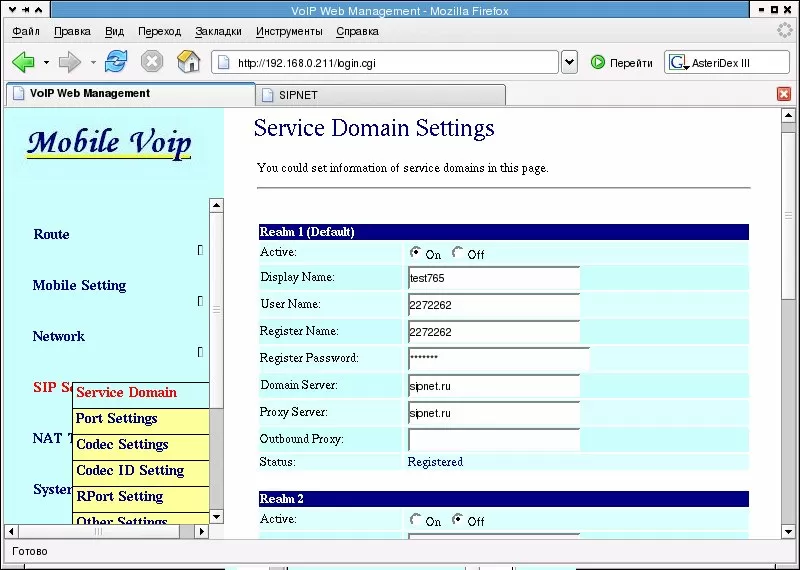

Далее необходимо зарегистрировать шлюз в сети SIPNET, используя созданный ранее аккаунт. Выберите в меню SIP Settings -> Service Domain и активизируйте Realm 1 (Default), отметив позицию "On". Заполните активную форму (см. рис. 7):

  • Display name - имя звонящего,
  • User name - имя пользователя на сервере(SIP ID или username),
  • Register name - регистрационное имя на сервере (в нашем случае SIP ID),
  • Register password - пароль указанный при регистрации,
  • Domain server - домен, содержащий список зарегистрированных имён, в нашем случае sipnet.ru, либо 212.53.39.219.
  • Proxy server - sip сервер, в нашем случае sipnet.ru, либо 212.53.39.219.
  • Outbound Proxy – прокси-сервер для исходящих звонков со шлюза.

AllVoIP AV3001GSM

После того заполнения формы необходимо сохранить изменения как было описано выше. Далее еще раз следует выбрать в меню SIP Settings -> Service Domain, чтобы убедиться в том, что шлюз зарегистриран на сервере sipnet.ru (надпись "Registered" в графе "Status" (см. рис. 8).

AllVoIP AV3001GSM

Настройка маршрутизации завершена. Теперь все звонки на SIP ID (в случае примера это 2272262) будут переадресовываться на указанный Вами мобильный телефон.

Заключение

Небольшое абонентское устройство AV3001GSM, по стоимости не дороже хорошего мобильного телефона, позволит Вам не беспокоиться о стоимости как местных, так и междугородних международных звонков с мобильного телефона. Причем, данный GSM шлюз рекомендуется использовать как крупным многофилиальным компаниям, желающим иметь экономичный «мобильный офис», так и частным пользователям, желающим совершать недорогие междугородние и международные звонки с мобильного телефона.
