Самые необычные серверные корпуса

Если вы считаете, что нет ничего скучнее серверных стоек, набитых одинаковыми серверами, то вы попали по адресу: на примере этой статьи мы покажем вам, что и в серверном мире есть место для полёта фантазии и конструкторской идеи. Кто знает, возможно после прочтения статьи вы захотите изменить свой ЦОД.

№1 Корпус-крепление для Apple Mac Pro

То, что в 2013 году Apple разродилась компьютером в виде цилиндра, удивило даже видавших виды компьютерных обозревателей. Такая необычная форма корпуса с огромным вентилятором в верхней части, не оставляла пользователю никакого выбора кроме как ставить Mac Pro на рабочий стол. На бок такой компьютер не положишь - укатится, под стол не поставишь - Mac Pro, как-никак, а уж про идею монтирования этого цилиндрика в 19-дюймовую стойку и думать не думали, но компания Sonnet, казалось бы, сделала невозможное: представила платформу высотой 4U для крепления двух Mac Pro в стандартный телекоммуникационный шкаф RackMack Pro.

Что важно для фанатов Apple, так это то, что компьютер не нужно ни разбирать, ни модифицировать. В процессе установки он даже не поцарапается, так что впоследствии его можно будет легко продать. На фронтальную панель выведены только USB 3.0 порты, а все прочие соединения с помощью удлиннителей выведены на зад. Так же у компании Sonnet есть решение, в котором вместо второго Mac Pro в корпус устанавливается дисковая корзина и модуль для PCI Express карт расширения. По большей части, это решение для транспортировки концертного оборудования, но если вы поставите его в ЦОД - повышенное внимание со стороны сисадминов вам обеспечено.

№2 Крепление для 4 компьютеров Mac Mini

Вообще, идея установки компьютеров Apple в серверную стойку, существовала всегда. Яблочники даже выпускали для своих фанатов серверы XServe, но, как говорится, не пошло. Зато для желающие установить Mac Mini в стойку никогда не испытывали дискомфорта: для них индустрия выпускала различные крепления, и сегодня в стойкоместо 1U вы можете установить 4 таких компьютера с помощью корпуса H-Squared Mini Rack Sliding Rack Shelf.

Вообще, корпус представляет собой простую полку, даже без вентиляции и индикации. Зато есть место для небольшого сетевого коммутатора и тройничка, чтобы не платить в ЦОД-е за дополнительные порты и розетки.

№3 Крепление для фермы компьютеров Lenovo

Вообще, не только владельцам Apple так везёт, и если вам нужно установить рабочие станции в стойку, у компании M1 Manufacturing есть корпус для 8 штук Lenovo ThiksStation Workstation.

То есть, если вы захотите поставить в офисе ферму из брендовых ПК - для этого всё готово.

№4 Корпус 1U2N для Mini ITX

Но если первая тройка, в основном, вызывает улыбку и вопросы «зачем», то вариант с размещением двух Mini-ITX плат в ширине 1U - это уже серьёзное решение, прямо-таки, для любых задач. Вот, например, компания ASrock Rack достигла хороших успехов в формате Mini ITX: есть у них платы с интегрированными 8-ядерными процессорами Xeon D, есть с очень быстрыми AMD EPYC 32xx. К сожалению, производители корпусов в массе своей ничего интересного для таких кейсов не выпускают, кроме китайской компании CasePro, у которой есть решение формата 1U2N для Mini-ITX, и это - не шутка!

Каждый узел в корпусе KI-M550 - это полноценный компьютер, способный работать отдельно, лёжа на столе, в чём его преимущество перед традиционными 1U2N и 2U4N корпусами, где Backplate всё же является точкой отказа, а блоки питания не унифицированы.

№5 - Blade сервер на Micro ATX

Вообще, по части плотности можно пойти ещё дальше, сделав аналог Blade-сервера, но на Micro ATX. Ну а что в этом такого, ведь блейды сейчас испытывают не лучшие времена, этот формат полон недостатков, и в современном мире вытесняется многоядерными серверами типа 2U4N на базе AMD EPYC. Но если сегодня вы строите кластер под OpenStack и Ceph, и хотите использовать его в Edge-условиях, то есть такая компания, как BuildBlade, предлагающая лезвия и шасси BB-ATX98 для Micro ATX высотой 8U.

У компании есть полный спектр аксессуаров: распределители питания, полки для блоков питания постоянного тока, а так же наборы для самостоятельной сборки. Правда, их сайт давно не обновлялся, так что возможно этот стартап уже канул в лету.

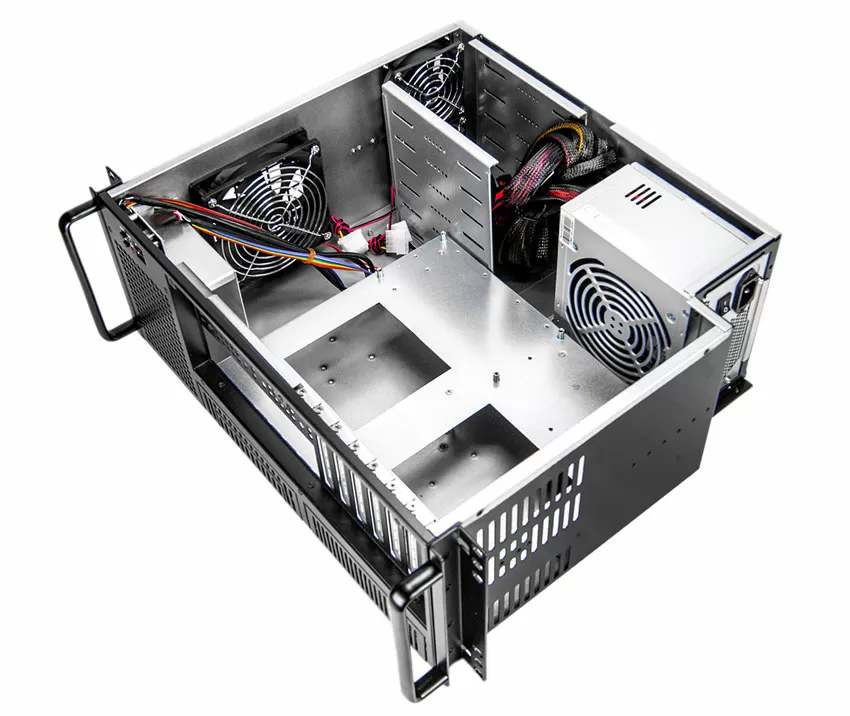

№6 Неудачный 4U корпус с фронтальным креплением

Этот китайский корпус продаётся во всём мире под разными марками. В России он известен как Negorack NR-N4200, и это самая неудачная конструкция из всех, что я видел. Я не могу объяснить, почему модель с фронтальным доступом, имеет подключение питания - сзади, почему спереди, слева от материнской платы имеется огромная ниша для пустоты. Действительно, ребята просто взяли и решили ничего не делать в серверном корпусе, где каждый кубический сантиметр объёма на счету.

5.25-дюймовые отсеки установили снизу, да ещё и рядом друг с другом, так что корзину на 3 HDD формата 3.5" в 4U корпус не разместить никак, а в дополнении - вот вам ещё одна проблемка: GPU платы сюда не поставишь, так как разъём питания от видеокарты упрётся в крышку. Ну и до кучи, схема охлаждения с 1 вентилятором для материнской платы, добивает любую идею серьёзного использования этого корпуса.

№7 Корпус с пассивным охлаждением

Вы не купите этот корпус отдельно от компьютера Horus428A, зато сколько удовольствия будет поставить его в стойке ЦОД-а прямо под серверами ваших конкурентов? Ведь это - практически печка, созданная для военных, а потому имеющая пассивное охлаждение.

Температура от CPU отводится на боковые стенки, представляющие собой огромные радиаторы. За дополнительную плату можно приобрести блок вентиляторов, устанавливающийся снаружи! Но это не обязательно - и без него работает. В активе корпуса - 8 отсеков для HDD с горячей заменой, поддержка GPU 1660S, работа с внешним блоком питания и превосходная сине-белая раскраска.

№8 когда размер имеет значение

Если плотность вычислительных блоков для вас - пустой звук, а от коэффициента «количество ядер на юнит» уже тошнит, вы можете пойти другим путём и купить самый большой серверный корпус «не-Blade» формата. 9-юнитовый CHENBRO RM91250M-R1620G рассчитан на установку 50 жёстких дисков в том же корпусе, что и процессор. Этот корпус нарушает все каноны серверостроения, он отрицает существование дисковых полок, и представленный в далёком 2013-м году, - он даже не оптимизирован для GPU.

Корпус высотой 9U поддерживает 4-процессорные материнские платы формата SSI MEB, а из интересных особенностей - 4 блока питания мощностью 1620 Вт, 6 вентиляторов с горячей заменой и сухая масса в районе 50 Кг.

Заключение

Почти все рассмотренные серверные корпуса были выпущены до 2014 года, и сейчас в продаже не встречаются. Глобализация вместе с унификацией практически не оставили места для манёвра при построении ЦОДа. Поэтому, если вы хотите разнообразить вашу домашнюю лабораторию или тестлаб необычным серверным оборудованием или привнести в унылый Edge-ЦОД что-то новое, помните, что всегда есть возможность размещения серверов на стене. Способы крепления рассмотрены в нашей статье.

Михаил Дегтярёв (aka LIKE OFF)
12/10.2020
