Обзор и тестирование материнской платы ASUS Rampage III Extreme

Введение

Любопытное дело – когда речь заходит о платформе X58 и процессорах Core i7, практически у любого энтузиаста-железячника начинается обильное выделение слюны. При этом трудно поверить, что первый процессор Core i7 и его чипсет вышел целую вечность назад. Да уж, два года в мире IT – это очень много, ровно такой промежуток времени отделяет нас от релиза Core i7 965 Extreme и X58 (точная дата выпуска – 3 ноября 2008 года).

Между тем, технологии эволюционируют и главными трендами этого года, бесспорно, стали два новых интерфейса – SATA 6G (6 Гбит/с) и USB 3.0 (5 Гбит/с). Однако Intel не спешит выпускать новые чипсеты с поддержкой этих интерфейсов. Раз Магомет не идет к горе, гора пошла к Магомету – производители материнских плат не стали дожидаться Intel и начали самостоятельно ставить на материнские платы дополнительные контроллеры, добавляющие нужные интерфейсы.

Компания ASUS, не так давно выпустившая материнскую плату Rampage III Extreme на базе чипсета X58, также прибегла к помощи дополнительных контроллеров, что не мешает быть ее продукту одним из самых качественных, надежных и инновационных, имеющим при этом отменный потенциал в плане разгона.

Когда материнская плата Rampage III Extreme лежит прямо перед тобой, возникает ощущение, что все пределы с ней становятся достижимыми. В статье, строки который вы сейчас читаете, мы решили проверить, так ли все хорошо как это выглядит в пресс-релизе. Рекомендуем сначала все же прочитать обзор, после чего перейти к просмотру результатов тестирования.

Даже простое перечисление спецификаций Rampage III Extreme форм-фактора ATX доставляет удовольствие: материнская плата поддерживает установку до 24 Гб оперативной памяти DDR3, имеет целых четыре слота PCIe (x16), поддерживающих конфигурации с двумя, тремя и четырьмя видеокартами, добавьте сюда поддержку адаптеров как от NVIDIA (SLI), так и от ATI (CrossfireX). Четыре видеокарты одновременно могут работать в режиме PCIe x8.

Функционал

ASUS Rampage III Extreme поддерживает установку процессоров под сокет LGA1366. На плате размещено четыре слота PCI Express x16, имеется поддержка оперативной памяти DDR3 и ее работы в трехканальном режиме. Во многом данный продукт похож на Rampage II, выпущенную в далеком 2008, но уже при беглом осмотре видно разницу – в обозреваемом продукте появились интерфейсы SATA 6.0 Гбит/с и USB 3.0, также здесь можно найти целый список новых функций для оверклокеров. Если энтузиаст или геймер решит обзавестись современной топовой материнской платой, за которую не будет стыдно – Rampage III Extreme будет отличным выбором.

Добавьте в список спецификаций такие «вкусности», как eSATA и Firewire, порты USB 2.0/3.0 и 7.1-канальный аудиоконтроллер. В оверклокинговой системе ROG Connect, которой оснащена Rampage III Extreme, также появились новые фишки вроде разгона через Bluetooth. Да, это не опечатка, ASUS добавила возможность разгона системы с совместимого мобильного телефона через самый распространенный мобильный беспроводной интерфейс. Также на мобильнике можно посмотреть текущее состояние системы и настройки разгона.

Помимо разгона через Bluetooth, ROG Connect поддерживает управление через USB-кабель с другого компьютера (например, с ноутбука или нетбука), здесь также доступна удаленная настройка параметров BIOS и мониторинг температур (также есть возможность наблюдать за процессом загрузки – получая POST коды на удаленный компьютер, и помимо температур, мониторятся напряжения на элементах системы и работа вентиляторов). Изменение настроек BIOS через USB-кабель возможно даже в том случае, если компьютер с Rampage III Extreme выключен. На этом список чудес не кончается – на обозреваемой материнской плате даже BIOS можно прошивать с другого компьютера! Представьте, как это может помочь, если вы по ошибке «грохнули биос», и материнка вообще не запускается.

ASUS долгие годы прислушивалась к обсуждениям топовых материнских плат серьезными оверклокерами и воплотила в Rampage III Extreme (R3E) огромное количество своих наработок, наполнила ее кучей востребованных функций, завернула все это в обертку Republic of Gamers и приправила традиционным качеством сборки.

Разгон с данной платой превратился из работы в отдых, при этом истинный потенциал компонентов раскрывается за самое короткое время. Плата «заряжена» такими фишками, как Extreme OC Kit, функцией USB BIOS Flashback, позволяющей мгновенно обновить BIOS даже в самых плачевных ситуациях и технологией Extreme Engine Digi+, обеспечивающей надежное и стабильное питание. Все это – лишь часть большой картины.

Знакомое многим волнение от одной мысли о тестировании нового железа и получении новых отличных результатов с материнской платой Rampage III Extreme переходит в превосходную степень. Оверклокерский инструментарий OC Kit соответствует даже самым жестким требованиям повелителей азотных стаканов. Режим LN2 Mode и кнопка быстрого сброса (Q Reset) призваны решить проблему с так называемым «холодным багом» и облегчить экстремальный разгон при работе с жидким азотом. Два 8-штырьковых разъема для дополнительного питания и два 4-штырьковых разъема для коннекторов типа Molex гарантируют GPU и CPU самое надежное электропитание.

R3E оснащена еще одной интересной функцией – возможностью отключать слоты PCIe X16, позволяющей тестировать исправность слотов, не удаляя видеокарты из системы.

В общем и целом, Rampage III Extreme – идеальный выбор для тех, у кого на счету каждый мегагерц, материнская плата делает оверклокинг веселым и простым, а также сравнительно безопасным занятием.

Упаковка, комплектация

О да, внешний вид материнской платы в магазине имеет значение, поэтому в данной статье без фотографий «обертки» никуда! Коробка практически идентична той, что применялась для упаковки платы ASUS Maximus III Extreme, о которой мы писали ранее.

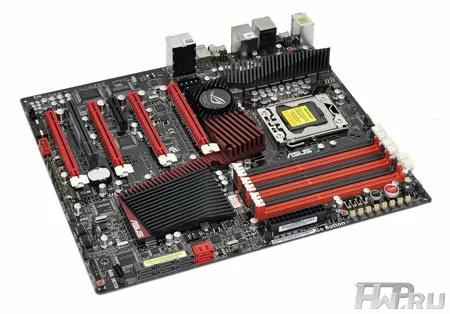

В недрах коробки вы обнаружите стильную плату с прекрасным дизайном. Внешний вид одних только раскосых пассивных радиаторов приведет в восторг любителей хорошего дизайна, не говоря уже о классной, модной, но вместе с тем строгой цветовой схеме, говорящей о серьезности продукта.

Богатая комплектация материнских плат от ASUS стала традицией, которой и в этот раз компания не изменила – в коробке можно найти все самое нужное и даже более того. В поставку входит: руководство пользователя, доходчиво объясняющее каждый аспект продукта, заглушка для портов материнской платы, мосты SLI и Crossfire, разнообразные наклейки на корпус, четыре кабеля S-ATA, небольшой адаптер для удобного подключения индикаторов и кнопок корпуса, дополнительная карта Bluetooth RC, USB-кабель для ROG Connect, дополнительный высокоскоростной вентилятор для чипсета, панелька с портами USB и eSATA (устанавливающаяся в отсек PCIe), температурные датчики и... диск с драйверами и документацией, куда же без него.

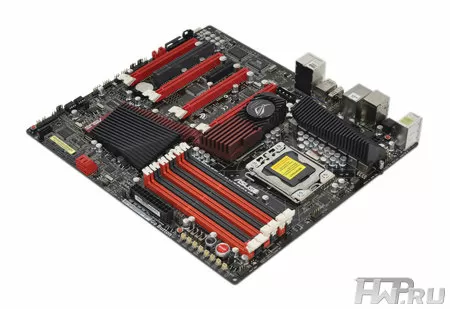

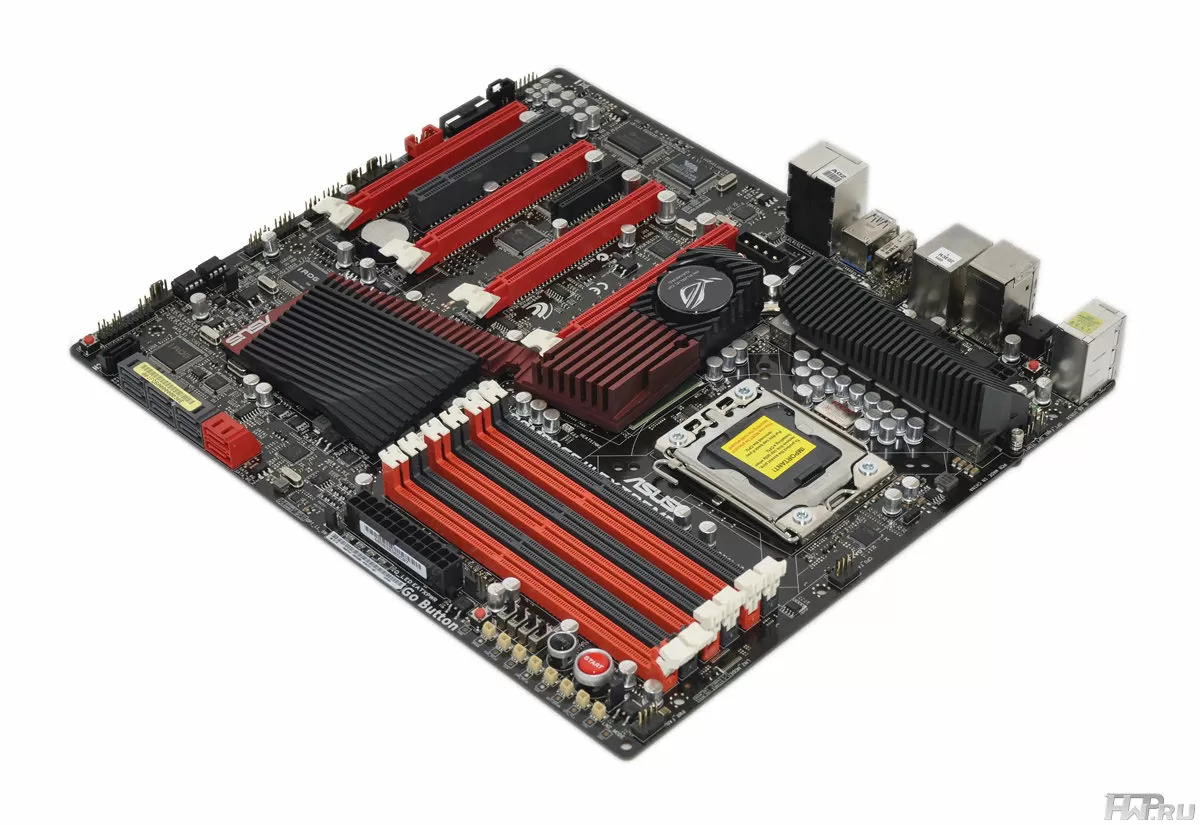

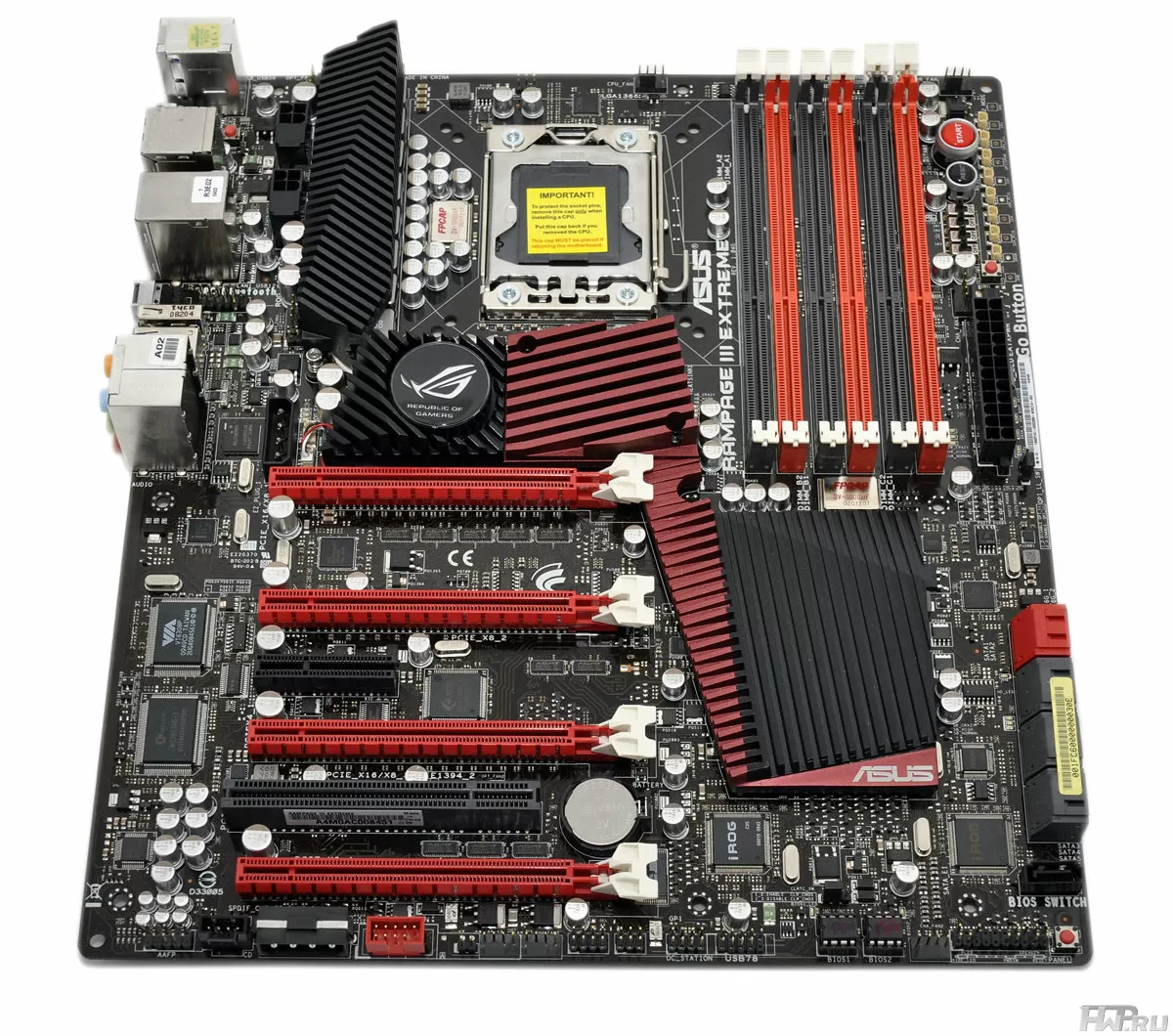

Расположение компонентов

Rampage III Extreme стоит недешево – это становится ясно даже по тому тексту, который вы прочитали выше (но аналогичные платы стоят еще дороже, например EVGA X58 Classified от 450$ за рубежом). Цена, на которую стоит рассчитывать – 370-400$, по крайней мере, стоимость платы в России на момент написания статьи находилась именно в этом диапазоне. Продукт имеет узнаваемый дизайн Republic of Gamers, включающий неизменно черный текстолит и слоты красного цвета. Что касается задней панели с портами – она весьма густонаселенна, давайте осмотрим эту часть материнской платы внимательнее.

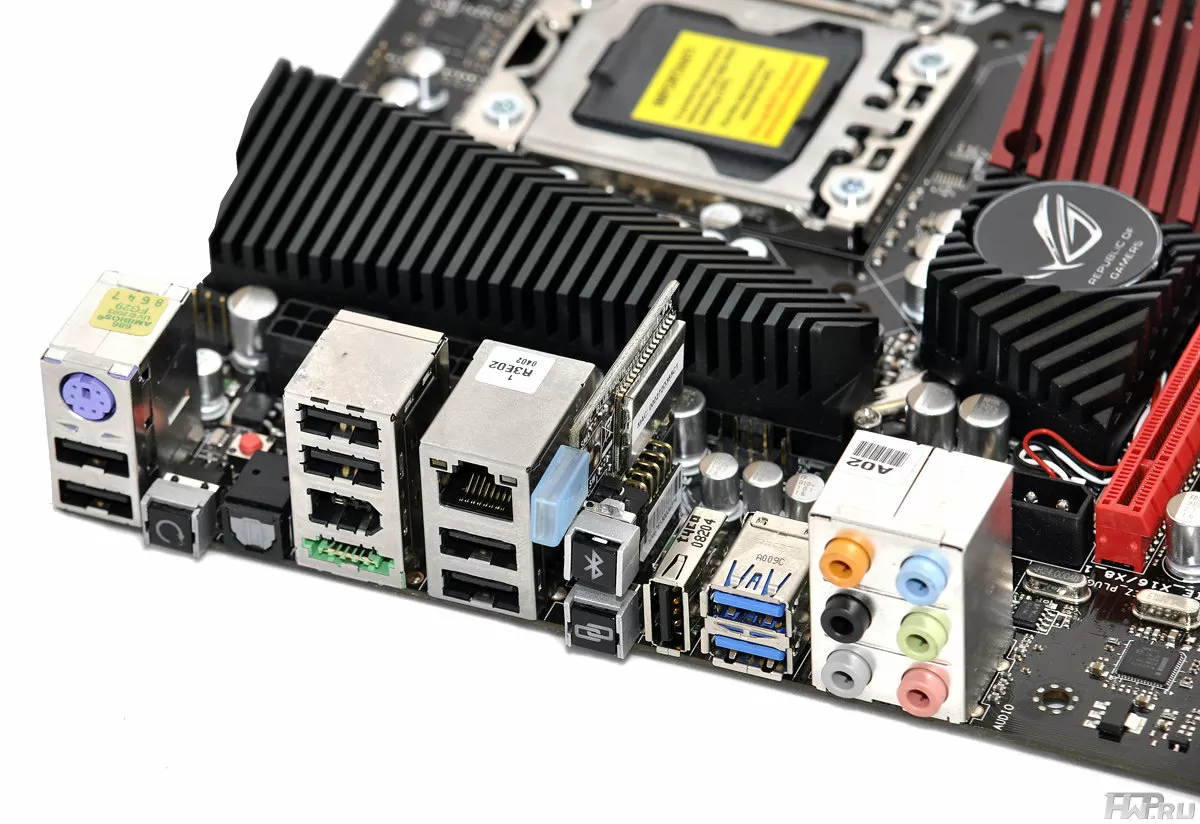

Итак, слева на право: первым идет гнездо PS2 для клавиатуры. Далее идут порты USB, которых в общей сложности мы насчитали 9 штук (синим цветом маркированы USB 3.0), за ними следует один eSATA, один Firewire и один гигабитный Ethernet (к сожалению, не два). Цифровое аудио представлено оптическим коннектором TOSLINK, аналоговое – шестью классическими аудиогнездами «миниджек».

Также здесь можно найти кнопку для обнуления CMOS и кнопку ROG Connect. USB-порт, перевернутый в вертикальное положение не совсем обычный. Он предназначен для соединения матплаты с другим компьютером через USB-кабель, тем не менее, его также можно использовать в качестве стандартного USB-порта.

Если развернуть плату на 90 градусов, перед нами предстанет процессорный сокет. Еще здесь можно приметить два 8-штырьковых разъема для дополнительного питания процессора (расположены по правой стороне черного радиатора), высококачественные конденсаторы и ферритовые дроссели, за ними мы можем видеть Socket 1366, собственной персоной.

Помимо всего прочего мы замечаем здесь Low RDS MOSFET’ы и высококачественные твердотельные конденсаторы с низким ЭПС. На матплате использованы только самые качественные компоненты – никакого ширпотреба! Плата работает совершенно бесшумно, так как охлаждается пассивно.

Материнская плата имеет следующие особенности стабилизации питания компонентов:

• 8-фазовое питание CPU
• 3-фазовое - QPI/DRAM
• 3-фазовое - чипсету x58
• И 3-фазовое – для модулей памяти

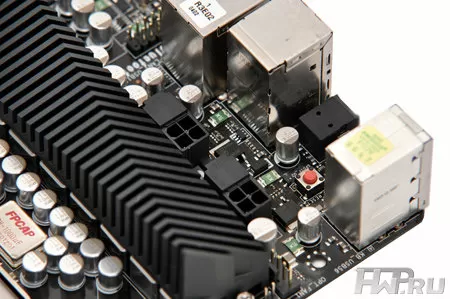

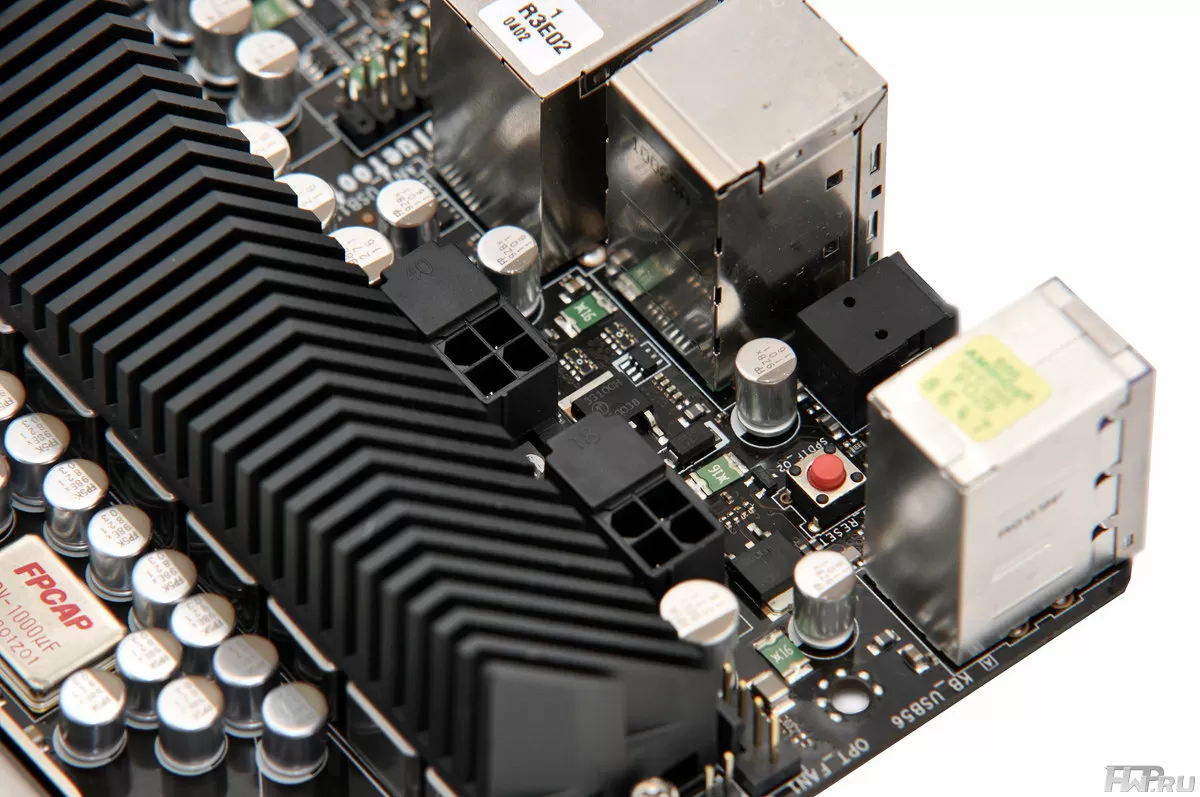

На фотографии, расположенной выше, вы можете видеть два восьмипиновых разъема для питания центрального процессора, сразу над ними располагается кнопка Q Reset. Экстремальные оверклокеры встают иногда перед трудным выбором – сбросить систему или отключить питание. Обычный сброс не всегда срабатывает, тогда как форсированное отключение питания может привести к зависанию компонентов в режиме S5. Здесь и может пригодиться мини-кнопка Q Reset.

Расположен Q Reset сразу за кнопкой обнуления CMOS (находящейся, в свою очередь, на задней панели материнской платы).

Высочайшей производительности невозможно добиться без надежного питания, это прекрасно знает любой специалист по разгону. Вышеупомянутая технология Extreme Engine Digi+, которой оснащается Rampage III Extreme, призвана обеспечить то самое стабильное питание. Она совмещает лучшие свойства аналогового и цифрового дизайна VRM (модуля стабилизатора напряжения), уменьшая задержки переключения и улучшая качество питания всех компонентов платы. Широтно-импульсный модулятор (PWM) дополняет картину, увеличивая стабильность электропитания. Охлаждение полевых транзисторов, по заявлению производителя, улучшено на 30%, электропроводность при этом выросла на 40% - отчасти благодаря использованию FET+. Помимо всего прочего ASUS включила в состав материнской платы новый сигнальный дроссель, рассчитанный на умопомрачительные 40 ампер.

Такие возможности не просто делают радикальное экспериментаторство возможным – они делают его желанным и легко воплощаемым. А поскольку ASUS любит снабжать свои продукты функциями, превращающими жизнь оверклокера в сказку, эксперименты станут приятными и безопасными – чего только стоит упоминавшаяся выше функция USB BIOS Flashback, позволяющая воткнуть в USB-порт флэшку и в автоматическом режиме обновить с нее BIOS.

На плате имеются 6 слотов DIMM, разумеется, поддерживающих память DDR3. Плата «видит» до 24 Гб «оперативки» с максимальной рабочей частотой 2200 МГц. Фирменные защёлки модулей DIMM, позволяющие менять память, не вынимая видеокарту из верхнего слота, присутствуют и здесь. Профили XMP без проблем определяются и при надобности активируются. Первое, что приходит в голову при осмотре платы – это мысль об отлично продуманном расположении компонентов. Давайте остановимся на этом участке платы и рассмотрим его поподробнее.

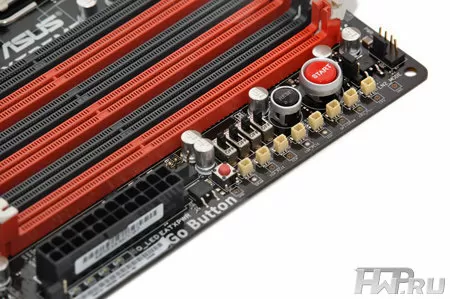

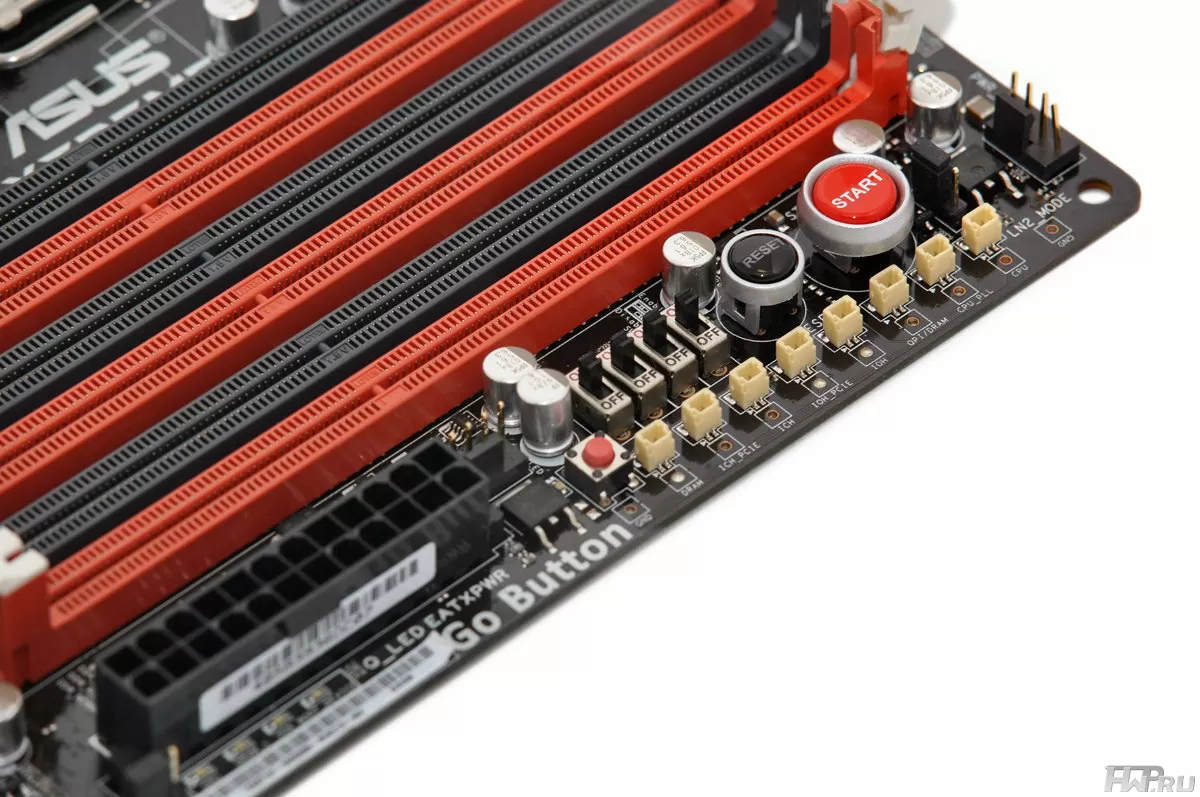

Здесь можно заметить две кнопки, предназначенные для включения и сброса системы – можно сказать, что это – обязательный атрибут всех материнских плат из серии ASUS ROG. Слева от них расположены четыре переключателя. Здесь все очень просто – каждый выключатель отвечает за включение или выключение соответствующего порта PCIe. Странно и необычно? Зато удобно – если во время экстремального оверклокинга одна из карт оказалась ненужной, ее можно легко отключить, не вынимая из слота. Другими словами – еще одна приятная новость для спецов по разгону.

Слева вы, возможно, заметили еще одну красную микро-кнопку, называющуюся Go Button. Она позволит загрузить систему даже в том случае, если между матплатой и памятью возникла несовместимость. Все, что нужно сделать – это удерживать данную кнопку, после чего загорится и начнет мигать расположенный рядом красный светодиод. Таким образом, вы введете R3E в режим самостоятельного тестирования и подбора настроек для несовместимых планок памяти. Через мгновение плата завершит задание и загрузит систему в работоспособной конфигурации. После прохождения POST эта кнопка обретает другую функцию. При ее нажатии система автоматически разгоняется до нужного вам уровня (настраивается в BIOS’е) – быстро и удобно.

Справа от кнопки Go Button располагается группа контактов Asus ProbeIt, позволяющая замерить мультиметром основные напряжения материнской платы.

Здесь неплохо было бы добавить небольшой диагностический светодиодный дисплей, отображающий выбранные напряжения, странно, почему никто так не делает?

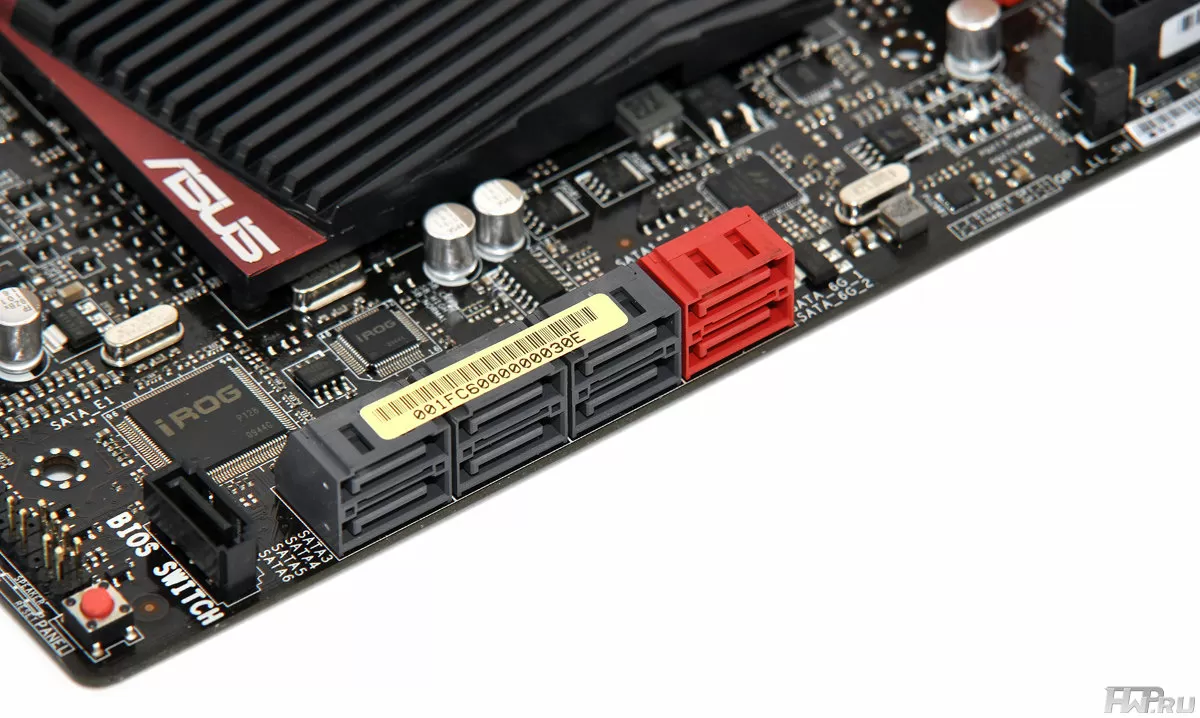

Слева от модулей памяти мы можем видеть целую батарею из коннекторов SATA, на этой плате их, конечно, немало. В общей сложности – девять внутренних портов! Семь из них – стандартные SATA2, два красных – SATA 6G. На задней панели материнской платы располагается еще один порт (внешний) – eSATA2. Так что фактически SATA-портов на плате не 9, а 10 (неужели кто-то будет подключать 10 винчестеров?!).

Порты SATA 6G добавлены на материнскую плату контроллером Marvell (не-RAID) и, что замечательнее всего, ASUS не стала отбирать PCIe-линии для контроллера у видеокарт, она установила дополнительный чип PLX, обеспечивающий Marvell SATA6G нужную пропускную способность путем переключения линий PCIe.

На нижней кромке располагаются штырьки для подсоединения корпусных кнопок и индикаторов, а также дополнительные разъемы под порты USB. Интересно, что в такой современной материнской плате, нашлось место и для одного слота PCI 32, и для одного PCI Express 4x.

Давайте рассмотрим этот участок материнской платы поподробнее.

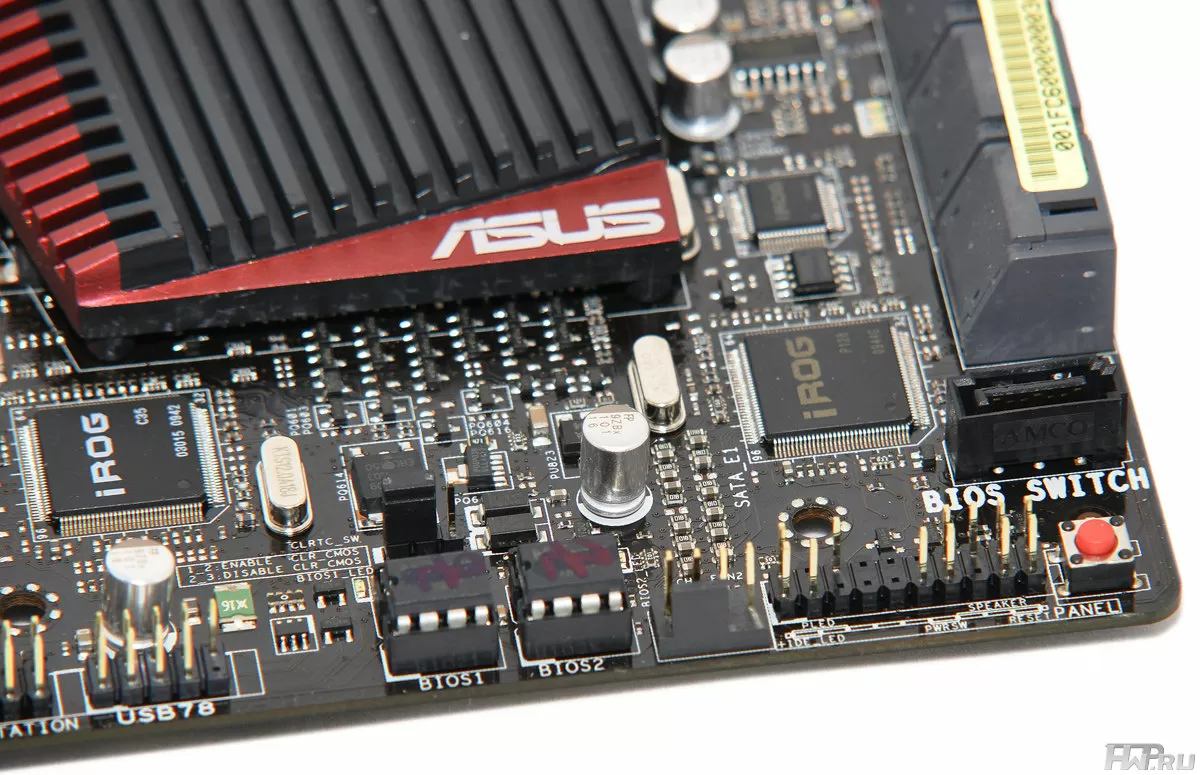

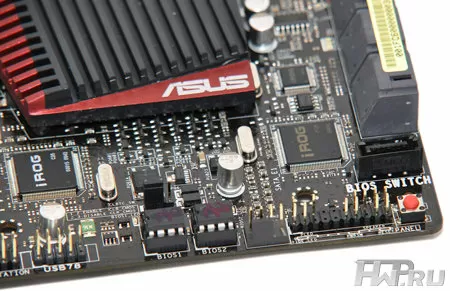

В правом нижнем углу мы видим еще одну кнопку под названием “BIOS switch”. На материнской плате установлено две микросхемы BIOS, что позволяет пользователю держать две разные копии прошивки. Что еще интересно, микросхемы выполнены в съемном корпусе, а не распаяны на плате, следовательно, при надобности вы можете снять их и заменить на другие.

Чем еще выгоден такой подход – можно держать одну версию с настройками для экстремального оверклокинга, а другую для обычной стабильной работы за компьютером. Две конфигурации BIOS на двух чипах независимы и переключаются простым нажатием кнопки BIOS Switch.

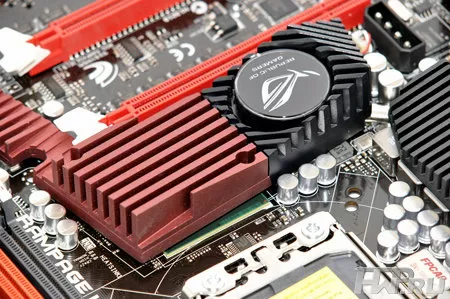

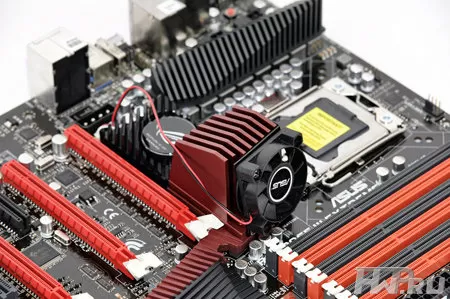

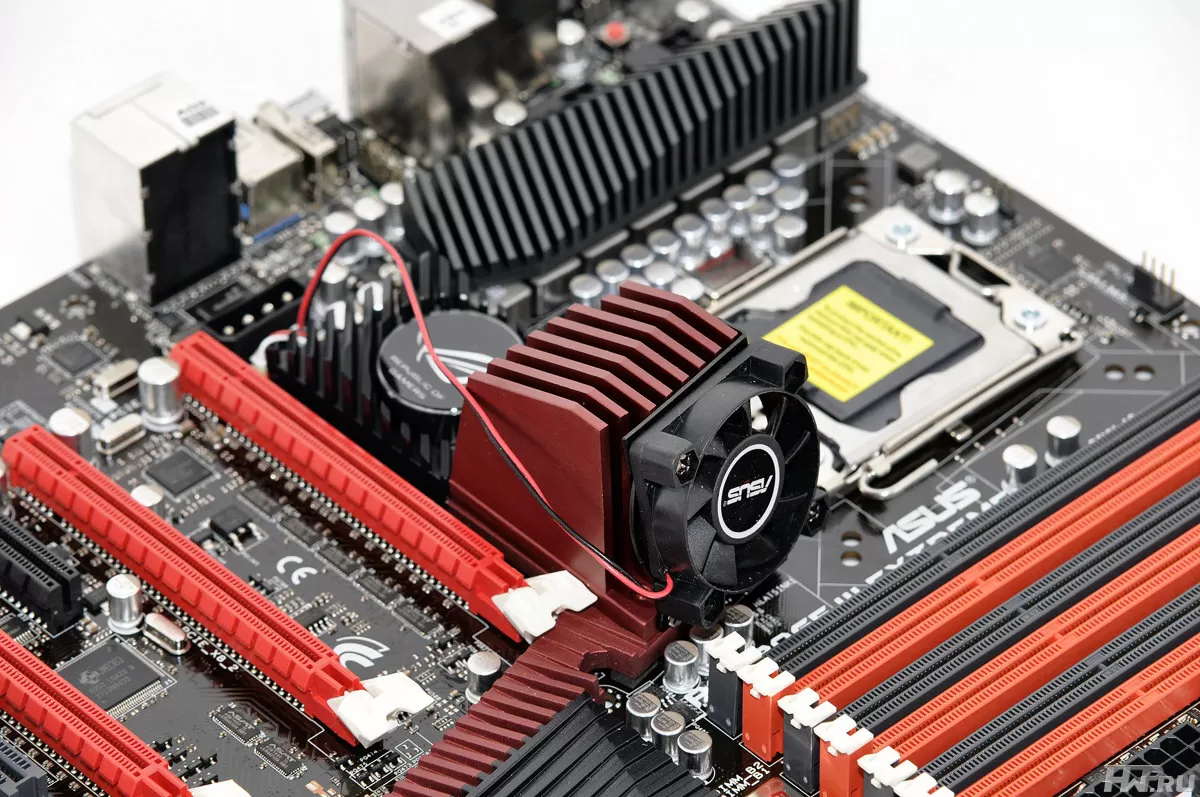

Последнее, на что здесь можно посмотреть – это дизайн пассивного охлаждения. Выглядит здорово – дизайн радиаторов учитывает как практическую, так и эстетическую сторону. В общем и целом, охлаждение прекрасно справляется со своей работой, и если вы планируете жестокий разгон, у вас будет большой запас по температуре – в крайнем случае, на радиатор можно установить поставляемый с материнской платой кулер, с большим радиатором и вентилятором. Кстати, тот логотип ROG, что размещен на центральном радиаторе, оснащен светодиодом, включающимся из BIOS’а и красиво мерцающим во время работы компьютера.

Теперь, когда мы разобрались со спецификациями платы и ее топографией, настало время заняться делом. Мы опробуем продукт в работе и заодно потестируем его разгонный потенциал.

BIOS

Для любого оверклокера BIOS – это особенно важный критерий, так как он является базовым и наиболее эффективным инструментом разгона. С первого взгляда можно сказать, что BIOS данной матплаты заточен под оверклокинг – он предоставляет огромное количество настроек, способствующих качественному разгону. Сказать, что главный инструмент оверклокеров удивил нас – это ничего не сказать…

Вы видели когда-нибудь множитель процессора 63x? Наверное, он предусмотрен здесь на тот случай, если изобретут кулер, охлаждающий до абсолютного нуля! Скорости DDR3 также поражают. Даже трудно себе представить время, когда появится DDR-3600 МГц, однако ASUS уже обеспечила возможность работы памяти на таких частотах.

Наряду с монструозной поддержкой DDR3 нам нужна монструозная поддержка Uncore. Без проблем! QPI до 9600 МГц! Некоторым после таких цифр лучше присесть! Дифференциальная амплитуда и расфазировка синхронизирующих импульсов? Нет, эти настройки со страшными названиями мы пока трогать не будем, однако и здесь есть чему подивиться.

Настройка напряжения – отдельная история, вольтажи можно выставлять на невообразимые ранее уровни. Если ваш разгон страдает от нестабильности, то определенно, недостатка в напряжении вы с этой материнской платой не ощутите.

Также здесь реализована кнопка Go Button, о которой вы, наверное, слышали уже ни раз. С помощью нее вы можете выбрать, какие настройки BIOS загружать. Весьма полезно для пост-POST оверклокеров или для тех, кто желает включить «энергосберегающие» настройки, оставляя скачиваться файлы на ночь.

Оверклокинг

С материнской платой R3E оверклокинг становится простым и понятным, отчасти благодаря интуитивному BIOS’у платы, речь о котором уже шла выше. Базовая система ввода-вывода данного продукта позволяет, например, самостоятельно вводить вольтажи и частоты. Большинство настроек, связанных с оверклокингом, расположены на одной странице, и так как плата принадлежит серии RoG, «биос» R3E оснащен большим количеством разнообразных опций, нежели другие платы Asus.

К примеру, BIOS R3E предоставляет расширенный контроль над таймингами и частотой памяти, он позволяет вводить просто немыслимые на других матплатах напряжения, поэтому пользователю не стоит «крутить настройки», если он не знает что делает.

Как бы то ни было, без особой возни мы выжали из нашего процессора Core i7-920 целых 4368 МГц (+65% от номинала), при этом множитель был равен x21, BCLK – 208. Бесспорно, отличный разгон, если учесть, что штатная частота процессора составляет всего 2660 МГц (133 х 20), правда, для стабильности пришлось прибегнуть к небольшому увеличению напряжения. Разгон, к слову, производился на воздушном охлаждении – в качестве кулера был применен Prolimatech Megahalems.

Вообще, даже для непосвященного человека разгон с этой материнской платой не составит никакого труда – процессор легко разгоняется в автоматическом режиме. Матерые же оверклокеры по достоинству оценят все преимущества платы.

Тестирование

Тестирование производилось в следующем составе системы:

• Процессор: Core i7-920 (2660 МГц)
• Кулер: Thermaltake SpinQ VT
• Материнская плата: ASUS Rampage III Extreme
• Оперативнаяпамять: 3 x 1024 Мб Qimonda DDR3-1333
• Винчестер: Western Digital Caviar Blue, 640 ГБ
• Видеокарта: nVidia GTX260 от Zotac
• Блокпитания: OCZ 1000 Ватт, Gold

Sisoft Sandra

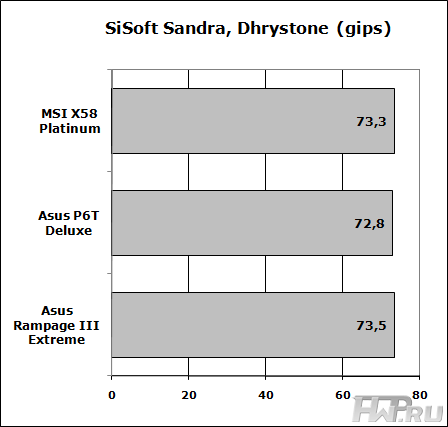

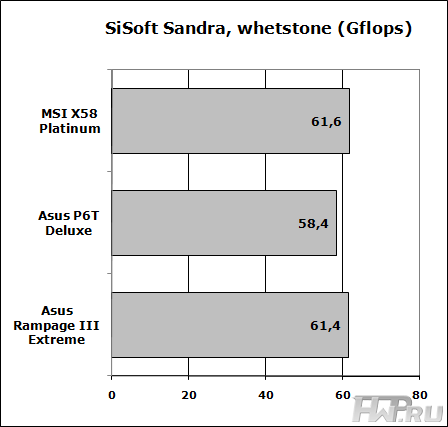

SisoftSandraоснащена несколькими синтетическими бенчмарками, позволяющими протестировать ключевые компоненты материнской платы, так что начнем именно с «сандры».

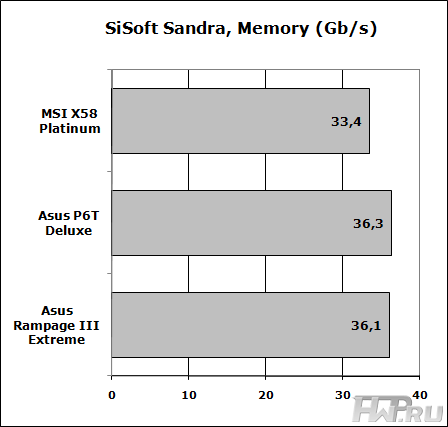

Пропускная способность памяти

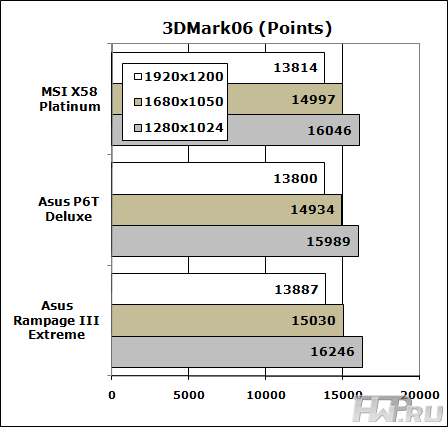

3DMark06

3DMark06 – один из тех бенчмарков, которые в первую очередь приходят на помощь при тестировании материнских плат, процессоров, видеокарт и системы в целом. 3DMark06 обладает несколькими разнообразными тестами, призванными показать производительность современных компонентов. Давайте посмотрим, что нам покажет здесь ASUS RampageIII Extreme.

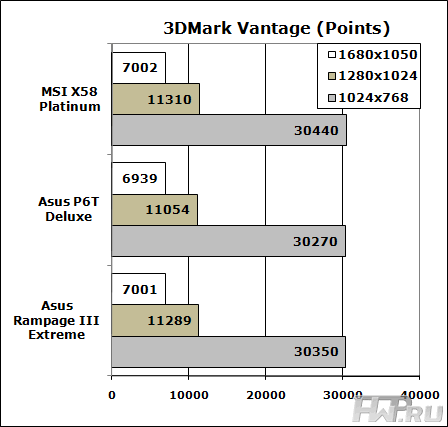

3DMarkVantage

Бенчмарк 3DMarkVantageстал продолжением 3DMark06, он включил поддержку новых технологий и операционной системы Vista. В него были включены новые тесты для процессоров и видеокарт. В данном пакете предусмотрено четыре настройки от начального уровня «Entry» 1024x768 до экстремального «Extreme» 1920x1200, в нашем тестировании мы последовательно прошлись по всем четырем уровням (настройки по умолчанию), что будет отражено в графиках, расположенных ниже.

Настройки:

• Entry 1024x768
• Performance 1280x1024
• High 1680x1050
• Extreme 1920x1200

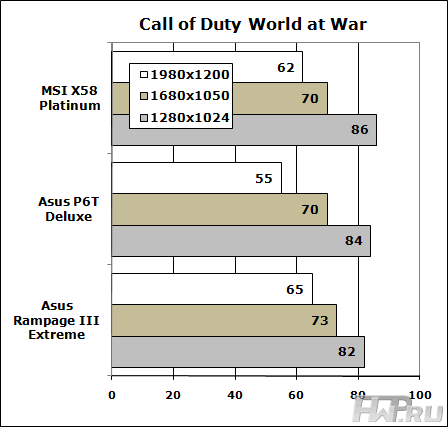

Call Of Duty World at War

CallOfDutyWorldот Activision – продолжение CoD4, и если оригинальный CallofDuty 4 выглядел здорово, то новый CoDвыглядит просто великолепно – на высоком разрешении движок выдает весьма солидную графику. Для замера FPSиспользовалась программа Fraps, тест проводился на карте SemperFi.

Настройки: все настройки на максимум

Выводы

Пожалуй, самым простым выводом, которым можно подытожить данный обзор, была бы фраза о том, что материнские платы серии ROG, имеющие Hi-End дизайн, всегда были пределом мечтаний оверклокеров и энтузиастов и сочетали в себе все функции, которые могут понадобиться на ближайшие несколько лет, и плата Rampage III Extreme не стала исключением. Но, это было бы слишком сухо по отношению к такому продукту, как Rampage III Extreme. Это не просто уникальный дизайн, который безумно красив и стабилен – это рабочее место оверклокера, на котором появились новые инструменты: возможность отключения видеокарт на аппаратном уровне, дикие значения частот, напряжений и множителей в BIOS-е, кнопка сброса и лёгкое восстановление BIOS-а.

Высочайшая производительность для геймеров, возможность установки 4-х графических плат, поддержка SATA 6 и USB 3.0, при этом наличие слота PCI для, например, старой доброй звуковой карты. Для многих энтузиастов ROG – это оверклокерский бог, так было во всех предыдущих материнских платах компании. И хотя, Rampage III Extreme сохранила недостатки, присущие серии (отсутствие второго Ethernet порта, отсутствие поддержки iPhone для разгона через Bluetooth), это не мешает быть лучшей платформой для сборки самого быстрого игрового компьютера среди ваших друзей и врагов, для завидных рекордов разгона и традиционной стабильности.

Официальный сайт Asus - www.asus.ru

Андрей Бакс
06/07.2010
