Обзор видеокарты Asus EAH5830 DirectCu

Введение

После успешного запуска видеокарт Radeon HD 5000, поддерживающих DirectX 11, семейство разделилось на несколько секторов (или подсемейств), в каждом из которых модели отличались производительностью и, соответственно, ценой.

Radeon HD 5870 основан на одном из самых сложных на сегодняшний день кремниевых чипов от AMD. Графический процессор Cypress включает в себя более 2 миллиардов транзисторов и 1600 потоковых процессоров. В видеокарте Radeon HD 5850 производитель отключил 160 потоковых процессоров, понизил тактовые частоты и достиг тем самым ценовой отметки 300$.

Вкратце о Radeon HD 5830

В новом чипе HD 5830 отключено уже 480 потоковых процессоров, однако их количество (1120) все равно остается достаточным для достойной производительности. В новинке также отключено 16 блоков растровых операций (ROP) из 32. Интерфейс памяти, между тем, остался прежним, 256-битным. Видеокарта оснащается 1 Гб графической памяти GDDR5, работающей на частоте 1000 МГц, ее пропускная способность составляет 128 Гб/с – ровно столько же, как и в HD 5850. Тактовая частота ядра в новинке даже несколько превышает тактовую частоту в HD 5850 (800 МГц против 725 МГц). В результате недостаток количества ROP у HD 5830 должен несколько компенсироваться высокой тактовой частотой. К слову, блоков растровых операций у обозреваемого продукта ровно столько же, как у Radeon HD 5770, при этом вычислительная мощь шейдеров заметно выше (1120 потоковых процессоров против 800), а подсистема памяти и вовсе идентична таковой у Radeon HD 5850.

Сегодня тестировать мы будем ASUS EAH 5830 DirectCu 1024 Мб – нереференсную версию Radeon HD 5830. Как всегда ASUS подошла здесь с умом к системе охлаждения и к выбору электронных компонентов платы – EAH 5830 DirectCu создан для энтузиастов и оверклокеров, которым при разгоне важен каждый мегагерц, а при работе с устройством важна его стабильность.

Ниже представлена таблица, в которой сравнивается конфигурация самых близких конкурентов HD 5830:

	Radeon HD 5770	GeForce GTX 260	Radeon HD 5830	Radeon HD 5850	Radeon HD 5870
Потоковые процессоры	800	216	1120	1440	1600
Блоки растровых операций	16	28	16	32	32
Графический процессор	Juniper	GT200	Cypress	Cypress	Cypress
Транзисторы, миллионов	1040	1404	2154	2154	2154
Видеопамять, Мб	1024	896	1024	1024	1024
Ширина шины памяти, бит	128	448	256	256	256
Частота ядра, МГц	850	620	800	725	850
Частота памяти, МГц	1200	1050	1000	1000	1200
Цена	155$	200$	220$	300$	400$

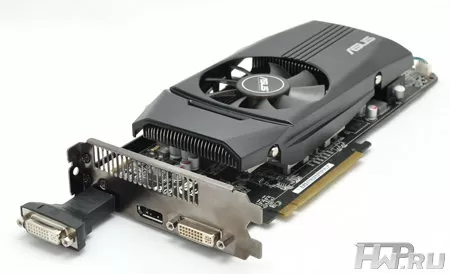

Видеокарта

ASUS использует новый кулер, призванный снизить уровень шума вентилятора и увеличить эффективность охлаждения, при этом в производстве системы охлаждения (и, соответственно, в составе конечного продукта) стоит умеренных денег. Вы сразу можете заметить тепловые трубки, использующиеся в системе охлаждения.

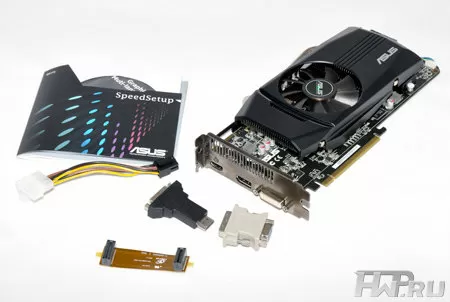

Комплект поставки, в общем-то, стандартный для такого уровня видеокарт - вместе с графическим адаптером вы получите только необходимые аксессуары, ничего лишнего.

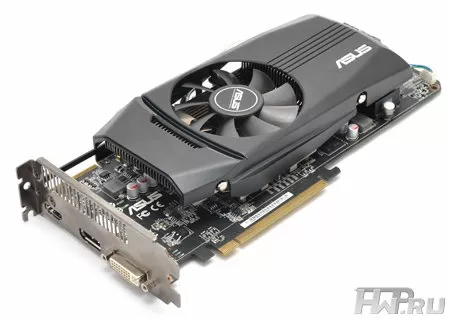

HD 5830 в исполнении ASUS занимает два посадочных места в корпусе и на материнской плате, что вполне ожидаемо.

На адаптере вы найдете целых три видеовыхода – DVI, HDMI и DisplayPort. Это одна из многих конфигураций, возможных в новой видеокарте – на видеовыходе установлена сложная и многофункциональная логика. Изначально плата оснащается шестью сигнальными линиями TMDS, которые могут быть сконфигурированы так, как задумает производитель (двойной DVI, например, требует всего две линии TMDS). Лично мы предпочитаем коннекторы DVI коннекторам DisplayPort – он лучше хотя бы в плане совместимости. ATI анонсировала также, что производители плат могут использовать до шести видеовыходов на HD 5830, однако пока никто еще не представил такие решения.

Для аудио HDMI карты от NVIDIA требуют подсоединения внешнего источника – например, встроенного на материнскую плату аудио посредством кабеля SPDIF. AMD, напротив, оснащает свои платы встроенным аудиоконтроллером, что для большинства пользователей намного удобнее. Также интегрированное AMD в акселератор аудиоустройство поддерживает стандарт HDMI 1.3a, предполагающий наличие технологий Dolby TrueHD, DTS-HD, AC-3, DTS и до 7.1 аудиоканалов с частотой дискретизации 192 кГц (24-бит).

Поддерживаются и конфигурации CrossFire, способные увеличить производительность видеоподсистемы в кратной количеству одновременно установленных видеокарт степени.

Рассмотрим продукт более детально

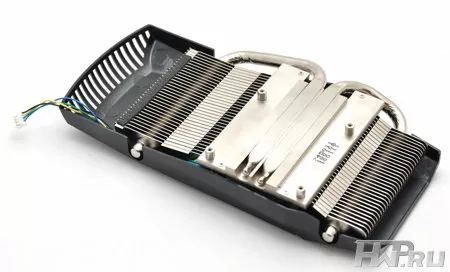

ASUS – одна из первых компаний, адаптировавших технологию с непосредственным контактом тепловых трубок Direct-Touch к VGA-кулерам. Вы можете видеть две тепловые трубки, расположенные прямо над графическим процессором. Их плоская часть была хорошо отшлифована, обе тепловые трубки напрямую прикасаются к теплораспределительной крышке GPU.

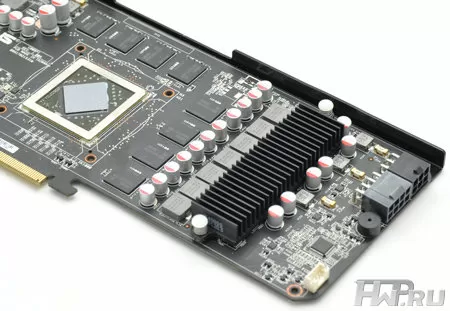

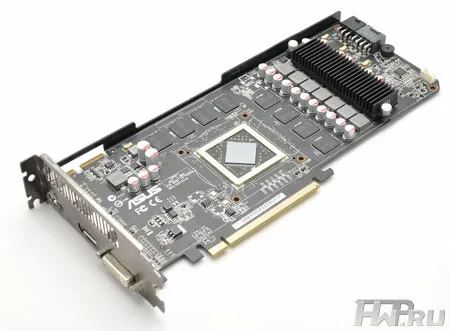

Если снять основной кулер, на плате можно заметить второй радиатор размерами поменьше – он установлен на компонентах электрической цепи стабилизатора напряжения.

Данный теплообменник представляет собой простой алюминиевый радиатор, чего вполне достаточно для его назначения.

На видеокарту ASUS установила два разъема для дополнительного питания – один шестиконтактный и один восьмиконтактный. По нашим замерам, максимальное энергопотребление составило 146 Вт, так что питания должно хватить. Чипы графической памяти GDDR5 изготовлены компанией Samsung, модель – K4G10325FE-HC04. Их рабочая тактовая частота составляет 2500 МГц (5000 эффективных МГц).

За управление питанием графического процессора отвечает контроллер uP6208, поддерживающий программное управление напряжением I2C с примерным пределом в 1,8 В. Несмотря на это, поставляемая с видеокартой утилита ASUS SmartDoctor поддерживает программную регулировку напряжения всего лишь до 1,35 В. Свежий GPU-Z 0.3.9 без проблем подхватывает и «мониторит» этот контроллер, то есть, напряжение подаваемое им на GPU.

Перед вами графический чип AMD Cypress, внутри – сумасшедшее число транзисторов – 2 154 миллионов! Процессор произведен по нормам 40-нм технологического процесса на мощностях тайваньской фабрики TSMC Taiwan. Размер кристалла Cypress составляет 334 мм². Данный GPU полностью идентичен устанавливаемым на акселераторы HD 5850 и HD 5870 за той лишь разницей, что в нем отключены некоторые блоки.

Тестирование

Тестовая система:

• Intel Core i7 920 @ 3.8 ГГц
• ASUS Rampage III Extreme
• 3x 2048 Мб DDR3 @ 1520 МГц
• WD Velociraptor 150 Gb
• Windows 7, 64-битная версия

Графические настройки во всех играх выставлялись максимальные.

Каждый бенчмарк запускался со следующими настройками и разрешением:

• 1024x768, без сглаживания. Такое разрешение можно установить практически на любом современном дисплее.
• 1280x1024, 2x Anti Aliasing. Обычное разрешение для большинства сегодняшних «плоских» мониторов (диагональю 17" - 19").
• 1680x1050, 4x Anti Aliasing. Стандартное разрешение на большинстве широкоформатных мониторов диагональю (19" - 22").
• 1920x1200, 4x Anti Aliasing. Типичное разрешение для «широкоформатников» большой диагонали (22" - 26").
• 2560x1600, с четырехкратным сглаживанием (4x AA). Самое большое разрешение для 30-дюймовых мониторов.

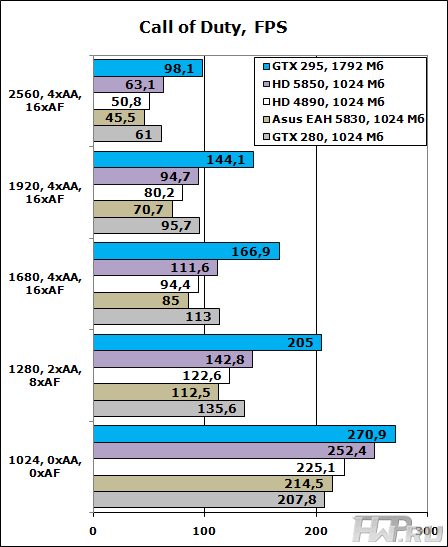

Call of Duty 4

Call of Duty 4 – шутер от первого лица, одна из частей популярной серии игр Call of Duty. Рассказывать сюжет игры не имеет смысла по двум причинам. Первая – с вероятностью 95% вы уже играли в эту игру, вторая – если не играли, быстрее качайте/покупайте/записывайте у товарища и посмотрите на этот шедевр своими глазами. Игра построена на фирменном игровом движке от Infinity Ward, поддерживающем настоящее динамическое освещение, глубину резкости, динамические тени и HDR.

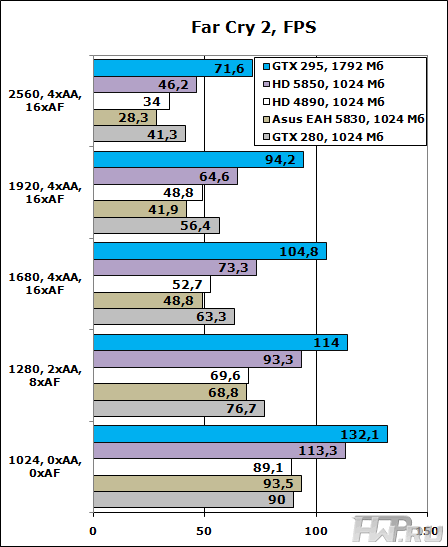

Far Cry 2

Четыре года спустя после появления оригинального Far Cry, компания Ubisoft выпустила сиквел – Far Cry 2. В первой части действие происходило на красивом острове с пальмами и голубой водой, действие второй части разворачивается в Африке, и не смотря на то, что «рендерить» такую густую растительность больше не нужно, вторая часть игры весьма интенсивно использует ресурсы компьютера. Ресурсоемкость – то что нужно для тестирования видеокарты, более того, в новом движке Ubisoft с восточным названием «Dunia» (что в переводе с турецкого означает «Мир») отлично реализована физическая модель, которая требует для просчета больше процессорного времени.

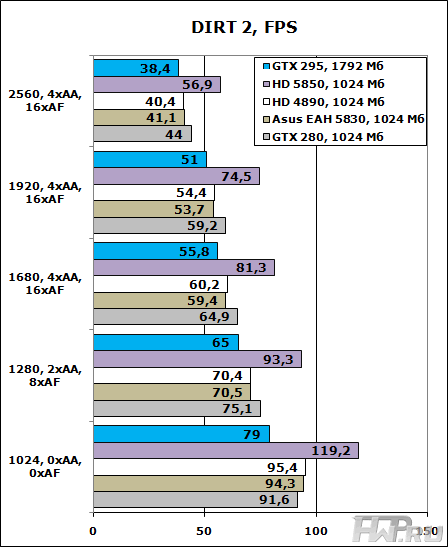

DiRT 2

DiRT 2 – первая игра, в которой использовались основные возможности DirectX 11, и даже несмотря на то, что использование новой библиотеки ограничено, игра была использована в эксклюзивном порядке для продвижения продукции AMD (также первой начавшей продвижение DX11). В данном случае мы решили не тестировать игру в режиме DX 11, так как это приведет к «нечестному» сравнению результатов между многими картами.

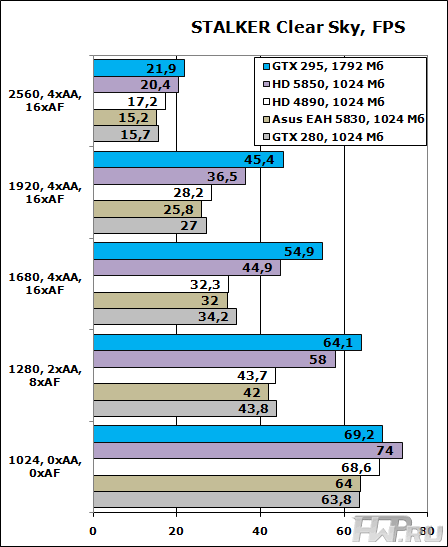

S.T.A.L.K.E.R. - Clear Sky

STALKER Clear Sky – приквел к первой отечественной разработке компании GSC Gameworld, получившей большую мировую популярность еще в 2007 году. Несмотря на то, что графика Clear Sky базируется на оригинальном Stalker’е, разработчики оснастили движок большим количеством твиков и нововведений, включающих поддержку DirectX10, объемных эффектов и эффектов вроде «глубины резкости».

Разгон

При разгоне мы использовали штатный кулер видеокарты, настройки напряжения также затронуты не были, то есть в BIOS’е адаптера все осталось по умолчанию. Каждый GPU (даже если модель видеокарты одинакова) имеет разный разгонный потенциал, поэтому наши результаты могут служить лишь примером для конкретного образца, и не стоит ожидать от своей версии точно таких же цифр.

Разгон графического процессора завершился для нас на частоте 940 МГц (16% плюс к номиналу), а разгон графической памяти на 1300 МГц (29% плюс к номиналу). Впечатляет! Однако предсказать то, что даже в разогнанном состоянии обозреваемая видеокарта будет медленнее HD 5850, можно было легко.

Хотя, если повысить напряжение при помощи той же утилиты ASUS SmartDoctor и сменить систему охлаждения, результат предсказать становится сложно – все зависит от мастерства оверклокера. У нас на штатном кулере при напряжении 1,35В видеокарта заработала на 1000 МГц (GPU).

Выводы

Предварительно нужно упомянуть, что стоимость видеокарты рассмотренной нами видеокарты составляет около 350$.

Плюсы

• Тихая работа системы охлаждения, даже когда видеокарта находится под нагрузкой
• Родные видеовыходы HDMI и DisplayPort
• Хороший разгонный потенциал
• Увеличенные лимиты по частотам
• Отличный внешний вид

Минусы

• Немного завышенная цена

Что можно сказать о видеокарте от ASUS? Тут как всегда, все на высоте. EAH5830 DirectCu обладает превосходной системой охлаждения, позволяющей без проблем разгонять карту, не беспокоясь о шуме. Видеоадаптер прекрасно выглядит и станет настоящим украшением в вашем системном блоке. Он хорошо гонится, неплохо упакован и обеспечивает должную производительность в современных играх.

Андрей Бакс
18/09/2010
